URZĄDZENIA CENTRALNEGO MONITOROWANIA OPRAW AUTONOMICZNYCH MAKS PRO II

Transkrypt

1 URZĄDZENIA CENTRALNEGO MONITOROWANIA OPRAW AUTONOMICZNYCH CT

2 Automatyczny system kontroli stanu sprawności opraw autonomicznych Maks Pro II jest automatycznym systemem centralnego monitorowania opraw autonomicznych oświetlenia awaryjnego i ewakuacyjnego. Dzięki praktycznym funkcjom monitorowanie ich stanu technicznego ułatwia użytkownikowi szybkie wykonanie zadań poprzez zminimalizowanie potrzebnych do tego czynności. Status Maks Pro II można przeglądać z każdego komputera na obiekcie. Dodatkowe styki bezpotencjałowe pozwalają na współpracę z m.in. z centralą SAP lub BMS dzięki czemu system świetnie sprawdza się również na średnich i dużych obiektach. Sposób działania Centrala MAKS PRO podłączona jest do opraw oświetlenia awaryjnego przez dwużyłową szynę komunikacyjną, a jej zadaniem jest nadzór nad całym system. Pomiędzy centralą, a każdym modułem awaryjnym oraz elementem systemu prowadzona jest cykliczna wymiana informacji. w sposób ciągły skanuje całą instalację uzyskując w ten sposób wszystkie dane wymagane przy prowadzeniu Dziennika Zdarzeń zgodnie z normą PN-EN Istotne jest to, że funkcja pracy awaryjnej każdej z opraw jest niezależna od pracy centralki, w związku z tym nawet w przypadku uszkodzenia przewodu komunikacyjnego funkcja oświetlenia awaryjnego jest zagwarantowana. Do jednej centrali z wykorzystaniem koncentratorów MPK można podłączyć maksymalnie do 5400 modułów awaryjnych z funkcją adresowania. Centrala MAKS PRO jest jednocześnie serwerem WWW i może być podłączona do sieci LAN z użyciem protokołu TCP-IP. Po wybraniu adresu w przeglądarce internetowej centrala MAKS PRO przekazuje informacje zebrane z modułów opraw awaryjnych i elementów systemu dotyczące ich stanu. Informacje są przedstawiane jako strona HTML. Za pośrednictwem tego samego oprogramowania możliwa jest również zmiana konfiguracji MAKS PRO lub każdego z elementów instalacji. Instalacja systemu Centralę Maks Pro II należy zamontować w przewidzianym miejscu z dostępem do oddzielnie zabezpieczonego zasilania sieciowego(230 V 50/60Hz) oraz lokalnej sieci informatycznej (LAN). Moduły i oprawy awaryjne z funkcją adresowania połączyć z centralką dwużyłowym przewodem komunikacyjnym(np. YDY 2x1,5 mm2) układanym w topologii liniowej z odgałęzieniami. Łączna długość maksymalna przewodu komunikacyjnego to 1000m oraz 200 opraw na pojedynczy kanał. W indywidulanych przypadkach może być ona większa. W przypadku przekroczenia podanych wielkości należy zastosować koncentratory. Zalety systemu topologia liniowa z odgałęzieniami komunikacja po dwużyłowym przewodzie instalacyjnym (bez polaryzacji, nieekranowanym) odporność na zakłócenia bez stosowania kabla ekranowanego automatyczne wyszukiwanie adresów konfiguracja opraw i ich funkcji z poziomu centrali monitorowanie 3 parametrów w oprawie: akumulator, ładowarka, źródło światła ciągłe monitorowanie on-line w czasie rzeczywistym całej instalacji oświetlenia awaryjnego i jej elementów programowalny tygodniowy tryb pracy (np. oświetlenie nocne) powiadamianie przez prosta budowa i instalacja, obsługa przez standardową sieć LAN w pełni adresowalny i automatyczny system testujący styki bezpotencjałowe do współpracy z np. centralą SAP lub BMS dostęp obsługowy z każdego komputera w budynku przez www i dodatkowo przez lokalny panel wyświetlaczem przyjazny dla użytkownika interfejs kontrolny możliwość wykluczenia opraw z nadzoru (np. w remontowanych częściach obiektu) możliwość zmiany opisów lokalizacji opraw (np. piwnica, biblioteka, itp.) podział opraw instalacji na grupy testowania i sterowania moduły awaryjne z funkcją adresowania do opraw LED i świetlówkowych automatyczny dziennik zdarzeń dostęp do konfiguracji systemu poprzez www i kartę SD możliwość podłączenia i sterowania oprawami dynamicznego kierowania ewakucją DKE IV-2

3 Przykładowe topologie Topologia liniowa LAN 1 np. YDY 2x1,5mm2 / do 1000m / do 200 odbiorników 2 praca alarm CENTRALKA MPII Topologia z wieloma odgałęzieniami (zalecana) LAN 1 2 praca alarm CENTRALKA MPII np. YDY 2x1,5mm2 / do 1000m / do 200 odbiorników IV-3

4 np. YDY 2x1,5mm2 / do 1000m / do 200 odbiorników KONCENTRATOR MPK OPCJA np. YDY 2x1,5mm2 / do 1000m / do 200 odbiorników np. YDY 2x1,5mm2 / do 1000m / do 200 odbiorników KONCENTRATOR MPK KONCENTRATOR MPK np. YDY 2x1,5mm2 / do 1000m / do 200 odbiorników np. YDY 2x1,5mm2 / do 1000m / do 200 odbiorników - wejście 1 - wyjście 2 - wyjście - wejście 1 - wyjście 2 - wyjście KONCENTRATOR MPK wejście 1 wejście 2 wejście 3 wejście 4 wejście 5 wejście 6 Wejścia sterujące 24V DC wejście 7 wejście 8 wejście 9 wejscie 10 wejście 11 wejście 12 wyjście 1 Styki sygnalizacyjne wyjście 2 wyjście 3 wyjście praca alarm - wejście 1 - wyjście 2 - wyjście - wejście 1 - wyjście 2 - wyjście t t t t MPE-12-4 RS485 LAN 1 CENTRALKA MPII Przykładowy schemat zasilania IV-4

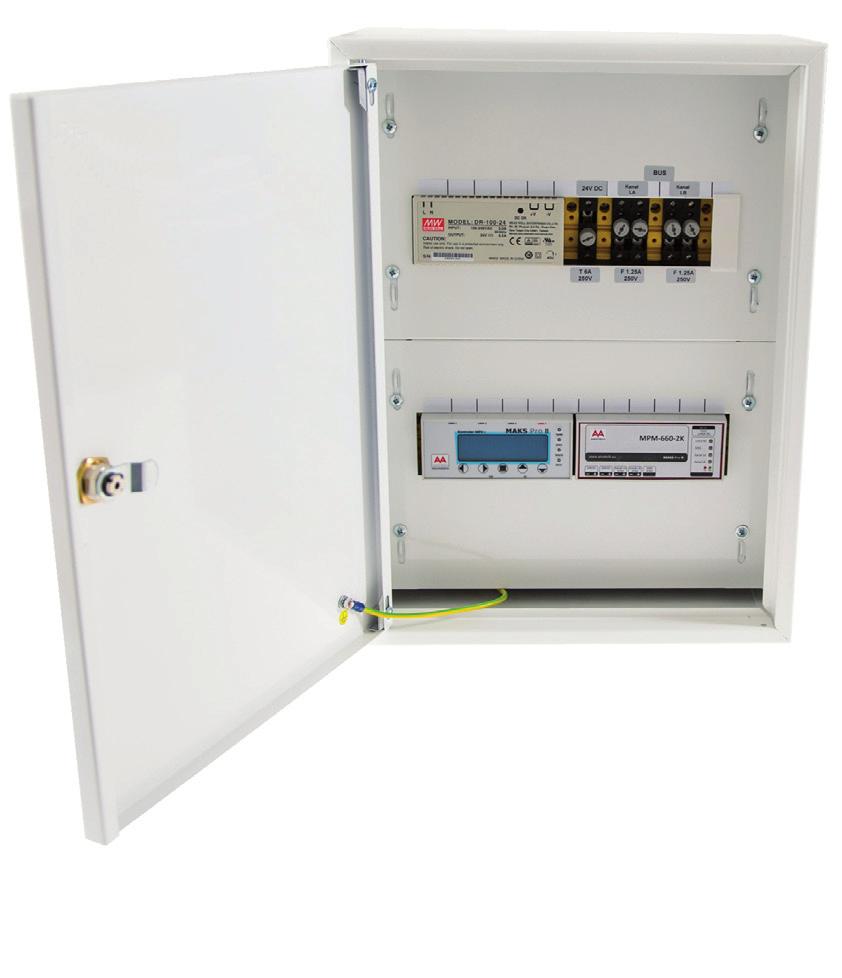

5 Urządzenia systemowe Wyposażenie podstawowe Oprawy awaryjne Centralka Koncentrator Wposażenie dodatkowe Moduł wejścia/wyjscia Elementy systemu Oznaczenie wg typu MPK-250 MPE-12-4 CENTRALKA Typ CENTRALKA Maksymalna liczba odbiorników 5400 Obudowa blacha stalowa, malowana proszkowo Napięcie zasilania AC 230V 50/60Hz Stopień ochrony IP 20 Klasa ochronności I Zaciski przyłączeniowe 2,5 mm 2 i złącza IDC10 Zakres temperatur pracy 0 C C Liczba magistral komunikacyjnych 2 (opcja do 8 na zamówienie) Maks. długość każdej magistrali komunikacyjnej 1km Przewód komunikacyjny YDY 2 x 1,5 mm 2 Interfejs sprzętowy Ethernet / RJ45 Interfejs użytkownika HTTP / TCP-IP - przez standardową przeglądarkę WWW/ LCD Sygnalizacja 3 kontrolki LED / styki beznapięciowe (praca,, alarm) Liczba paneli w sieci ograniczona mozliwościami sieci LAN możliwość podłczenia i sterowania unkcje oprawami dynamicznego kierowania ewakucją DKE Wymiary [mm]: Dane do zamówienia: AMA Oznaczenie MP II IV-5

6 Elementy systemu KONCENTRATOR KONCENTRATOR Typ Dostępne wykonania KONCENTRATOR MPK-250 Maksymalna liczba odbiorników 2 x 200 Obudowa blacha stalowa, malowana proszkowo Napięcie zasilania AC 230V 50/60Hz Stopień ochrony IP 20 Klasa ochronności I Zaciski przyłączeniowe 2,5 mm 2 Zakres temperatur pracy 0 C C Liczba magistrali komunikacyjnych 2 Maks. długość pętli 1km Sygnalizacja 2 kontrolki LED Dane do zamówienia: Wymiary [mm]: AMA Oznaczenie MPK MODUŁ WEJSCIA/WYJŚCIA MODUŁ WEJŚCIA/WYJŚCIA wyposażenie dodatkowe moduł posiada 12 wejść sygnałowych (24V) np. łączników zdalnych oraz 4 wyjścia beznapieciowe moduł umożliwia np: - zdalne załączanie pracy nocnej - zdalne załączanie wyjść - moniorowanie parametrów zewnętrznych systemu np: zasilanie, alarmy zewnetrzne, sterowanie urządzeniami zewnętrznymi napiecie sterujące 24V do 8 modułów w centrali montaż lokalny i zdalny Dane do zamówienia: AMA Oznaczenie MPE-12-4 IV-6

7 Oprogramowanie www (standard) Prezentacja stanu instalacji przez standardową przeglądarkę WWW. Szczegółowa informacja o każdej oprawie. Konfiguracja i programowanie systemu. Wsparcie serwisu i konserwacji. Sterowanie systemem przez użytkownika. Prowadzenie dziennika zdarzeń zgodnie z PN-EN Przegląd dziennika zdarzeń i testów. Autoryzacja dostępu. Okno - Dziennik zdarzeń Okno - status IV-7

8 Oprogramowanie PC (opcja dodatkowa) Zawiera wszystkie funckjonalości oprgramowania www Umozliwia umieszczanie instalacji i odczyt jej statusu na planach Prezentacja instalacji w postaci drzewa Obsługa wielu central jednocześnie Wyszukiwanie urządzeń w instalacji Komfortowa konfiguracja instalacji podczas pracy offline Zapisywanie statusu instalacji w postaci tabeli w pliku pdf Zapisywanie wizualizacji do pliku w celu późniejszego jej odtworzenia Zapisywanie dzienników do plików.pdf Dane do zamówienia: Oznaczenie AMA oprogramowanie PC APPC-MP-WIZ IV-8

9 2 kroki doboru urządzeń KROK 1 - dobór opraw do systemu oprawy wskazujące kierunki ewakuacji oprawy do oświetlenia powierzchni str. II-2 str. II-4 str. II-11 str. II-11 str. II-11 ALA III ALA III DS ALA III ALA III ALA III str. II-6 EMAX ALU LED str. II-8 EMAX W str. II-14 str. II-17 str. II-20 DISCRET W DISCRET W DISCRET W str. II-44 str. II-48 str. II-23 str. II-26 str. II-38 JUPITER SELENA DISCRET LD DISCRET LD DISCRET HB str. II-52 str. II-54 str. II-29 str. II-32 str. II-35 SELENA DISCRET N DISCRET N DISCRET N oprawy dynamicznego kierowania ewakuacją str. II-40 str. II-42 str. II-44 DISCRET LD DISCRET LD JUPITER str. II-45 ALA III DKE str. II-48 SELENA str. II-52 SELENA str. II-54 SELENA KROK 2 - centralka centralka koncentrator MP II MPK-250 do 8 linii, każda po 200 opraw rozszerzenie instalacji poprzez dołączenie kolejnych koncentatorów podłączonych do każdej linii jeden na każde 2 linie po 200 opraw i/lub koncentratorów Możliwość konfiguracji topologii liniowej z odgałęzieniami DANE DO ZAMÓWIENIA OPRAWY AWARYJNE/EWAKUACYJNE świetlówkowe.../ct sztuk CENTRALKA KONCENTRATOR led jeden na każde 2 linie po 200 opraw i/lub koncentratorów.../ct MPII MPK-250 sztuk sztuk sztuk IV-9

10 Tabela doboru opraw do systemu Typ oprawy Czas pracy tryb awaryjny OPRAWY OŚWIETLENIA AWARYJNEGO DO WSKAZYWANIA KIERUNKÓW EWAKUACJI unkcja Karta katalogowa AMA h CT II-2 AMA h CT II-2 ALA III (wersja LED) AMA h CT II-2 AMA h CT II-2 AMA h CT II-4 AMA h CT II-4 ALA III DS (wersja LED) AMA h CT II-4 AMA h CT II-4 EMAX ALU LED AMA h CT II-6 AMA h CT II-6 EMAX W (wersja LED) AMA h CT II-8 AMA h CT II-8 Typ oprawy Czas pracy tryb awaryjny OPRAWY OŚWIETLENIA AWARYJNEGO DO OŚWIETLENIA POWIERZCHNI unkcja AMA h CT II-11 ALA III (wersja LED) AMA h CT II-11 AMA h CT II-11 AMA h CT II-11 ALA III (wersja LED) wykonanie asymatryczne AMA h CT II-11 AMA h CT II-11 AMA h CT II-11 ALA III (wersja LED) wykonanie do korytarzy AMA h CT II-11 AMA h CT II-11 DISCRET W 1 LED (wersja okragła 80 mm AMA h CT II-14 AMA h CT II-14 DISCRET W 1 LED (wersja kwadratowa 80 mm AMA h CT II-14 AMA h CT II-14 DISCRET W 3 LED (wersja okragła 80 mm) AMA h CT II-17 AMA h CT II-17 IV-10

11 Tabela doboru opraw do systemu Typ oprawy Czas pracy tryb awaryjny OPRAWY OŚWIETLENIA AWARYJNEGO DO OŚWIETLENIA POWIERZCHNI unkcja Karta katalogowa DISCRET W 3 LED (wersja kwadratowa 80 mm) AMA h CT II-17 AMA h CT II-17 DISCRET W 4 LED (wersja okragła 80 mm) AMA h CT II-20 AMA h CT II-20 DISCRET W 4 LED (wersja kwadratowa 80 mm) AMA h CT II-20 AMA h CT II-20 DISCRET LD 1 LED (wersja okrągła 80 mm) AMA h CT II-23 AMA h CT II-23 DISCRET LD 1 LED (wersja kwadratowa 80 mm) AMA h CT II-23 AMA h CT II-23 DISCRET LD 2 LED (wersja okrągła 90 mm) AMA h CT II-26 AMA h CT II-26 DISCRET LD 2 LED (wersjak wadratowa 90 mm) AMA h CT II-26 AMA h CT II-26 DISCRET N 1 LED (wersja okrągła 120 mm) AMA h CT II-29 AMA h CT II-29 DISCRET N 3 LED (wersja okrągła 120 mm) AMA h CT II-32 AMA h CT II-32 DISCRET N 3 LED (wersja okrągła 120 mm) AMA h CT II-35 AMA h CT II-35 DISCRET HB (wersja okrągła 120 mm) AMA h CT II-38 AMA h CT II-38 DISCRET LD 1 LED (wersja okrągła 120 mm) AMA h CT II-40 AMA h CT II-40 DISCRET LD 2 LED (wersja okrągła 120 mm) AMA h CT II-42 AMA h CT II-42 IV-11

12 Tabela doboru opraw do systemu Źródło światła Czas pracy tryb aw. OPRAWY OŚWIETLENIA AWARYJNEGO DO OŚWIETLENIA POWIERZCHNI unkcja Karta katalogowa AMA x 18W 1h CT II-44 AMA x 18W 3h CT II-44 AMA x 36W 1h CT II-44 AMA x 36W 3h CT II-44 JUPITER (świetlówka) AMA x 58W 1h CT II-44 AMA x 58W 3h CT II-44 AMA x 18W 1h CT II-44 AMA x 36W 1h CT II-44 AMA x 58W 1h CT II-44 AMA W 1h CT II-48 AMA W 3h CT II-48 AMA W 1h CT II-48 AMA W 3h CT II-48 SELENA (led) AMA W 1h CT II-48 AMA W 3h CT II-48 AMA W 1h CT II-48 AMA W 1h CT II-48 AMA x18W 3h CT II-52 SELENA Ex (świetlówka) AMA x36W 3h CT II-52 AMA x58W 3h CT II-52 AMA W 1h CT II-54 AMA W 3h CT II-54 AMA W 1h CT II-54 AMA W 3h CT II-54 SELENA Ex (led) AMA W 1h CT II-54 AMA W 3h CT II-54 AMA W 1h CT II-54 AMA W 1h CT II-54 IV-12
