FPC-500 Konwencjonalna centrala sygnalizacji pożaru

Transkrypt

1 Systemy sygnalizacji pożar FPC-500 Konwencjonalna centrala sygnalizacji pożar FPC-500 Konwencjonalna centrala sygnalizacji pożar Nowoczesne kłady optyczne o wysokich parametrach do zastosowań na obszarach pblicznych Wyświetlacz LCD tekst jawnego Dostępny dla 2, 4 lb 8 stref, dla 64, 128 lb 256 czjek Opcjonalnie można wykorzystać modł EOL (wymóg normy EN 54-13) Wydajny zasilacz 3 A Konwencjonalna centrala sygnalizacji pożar serii FPC 500 x stanowi idealne rozwiązanie do ochrony małych i średnich obiektów. Dzięki sprawdzonej technologii linii konwencjonalnej możliwa jest instalacja ekonomicznego system sygnalizacji pożar. Dostępne są trzy modele: FPC 500 2: 2 strefy dla czjek w ilości do 64 FPC 500 4: 4 strefy dla czjek w ilości do 128 FPC 500 8: 8 stref dla czjek w ilości do 256 Centrala może być programowana i obsłgiwana za pomocą wbdowanego wyświetlacza LCD. Opcjonalne rozszerzenia, takie jak modły przekaźników, modły otwartego kolektora oraz przełączniki klczowe możliwiają lepsze dostosowanie do potrzeb żytkownika. Przegląd system Z1 Z8 Do 8 stref IN1, IN2 Do 2 wejść (jedno wejście FPC i FPC 500 4) ALARM RLY, FAULT RLY AUX Dwa wyjścia NAC (500 ma każde) Przekaźnik alarm i awarii Dodatkowy zasilacz (500 ma) Zasilacz awaryjny, do 2 x 7,2 Ah

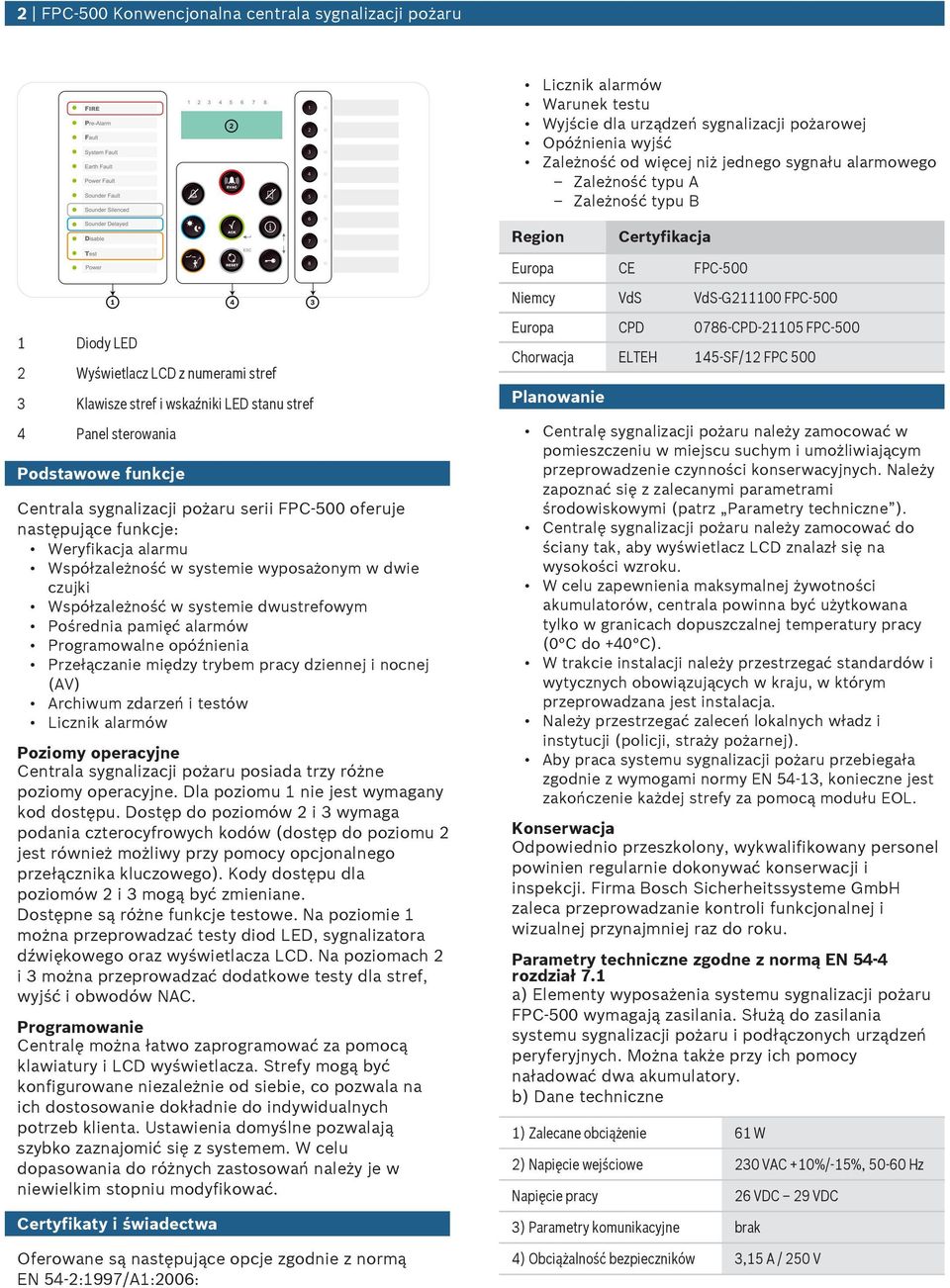

2 2 FPC-500 Konwencjonalna centrala sygnalizacji pożar Licznik alarmów Warnek test Wyjście dla rządzeń sygnalizacji pożarowej Opóźnienia wyjść Zależność od więcej niż jednego sygnał alarmowego Zależność typ A Zależność typ B Region Certyfikacja Eropa CE FPC-500 Niemcy VdS VdS-G FPC Diody LED 2 Wyświetlacz LCD z nmerami stref 3 Klawisze stref i wskaźniki LED stan stref 4 Panel sterowania Podstawowe fnkcje Centrala sygnalizacji pożar serii FPC-500 oferje następjące fnkcje: Weryfikacja alarm Współzależność w systemie wyposażonym w dwie czjki Współzależność w systemie dwstrefowym Pośrednia pamięć alarmów Programowalne opóźnienia Przełączanie między trybem pracy dziennej i nocnej (AV) Archiwm zdarzeń i testów Licznik alarmów Poziomy operacyjne Centrala sygnalizacji pożar posiada trzy różne poziomy operacyjne. Dla poziom 1 nie jest wymagany kod dostęp. Dostęp do poziomów 2 i 3 wymaga podania czterocyfrowych kodów (dostęp do poziom 2 jest również możliwy przy pomocy opcjonalnego przełącznika klczowego). Kody dostęp dla poziomów 2 i 3 mogą być zmieniane. Dostępne są różne fnkcje testowe. Na poziomie 1 można przeprowadzać testy diod LED, sygnalizatora dźwiękowego oraz wyświetlacza LCD. Na poziomach 2 i 3 można przeprowadzać dodatkowe testy dla stref, wyjść i obwodów NAC. Programowanie Centralę można łatwo zaprogramować za pomocą klawiatry i LCD wyświetlacza. Strefy mogą być konfigrowane niezależnie od siebie, co pozwala na ich dostosowanie dokładnie do indywidalnych potrzeb klienta. Ustawienia domyślne pozwalają szybko zaznajomić się z systemem. W cel dopasowania do różnych zastosowań należy je w niewielkim stopni modyfikować. Certyfikaty i świadectwa Oferowane są następjące opcje zgodnie z normą EN 54 2:1997/A1:2006: Eropa CPD 0786-CPD FPC-500 Chorwacja ELTEH 145-SF/12 FPC 500 Planowanie Centralę sygnalizacji pożar należy zamocować w pomieszczeni w miejsc schym i możliwiającym przeprowadzenie czynności konserwacyjnych. Należy zapoznać się z zalecanymi parametrami środowiskowymi (patrz Parametry techniczne ). Centralę sygnalizacji pożar należy zamocować do ściany tak, aby wyświetlacz LCD znalazł się na wysokości wzrok. W cel zapewnienia maksymalnej żywotności akmlatorów, centrala powinna być żytkowana tylko w granicach dopszczalnej temperatry pracy (0 C do +40 C). W trakcie instalacji należy przestrzegać standardów i wytycznych obowiązjących w kraj, w którym przeprowadzana jest instalacja. Należy przestrzegać zaleceń lokalnych władz i instytcji (policji, straży pożarnej). Aby praca system sygnalizacji pożar przebiegała zgodnie z wymogami normy EN 54 13, konieczne jest zakończenie każdej strefy za pomocą modł EOL. Konserwacja Odpowiednio przeszkolony, wykwalifikowany personel powinien reglarnie dokonywać konserwacji i inspekcji. Firma Bosch Sicherheitssysteme GmbH zaleca przeprowadzanie kontroli fnkcjonalnej i wizalnej przynajmniej raz do rok. Parametry techniczne zgodne z normą EN 54-4 rozdział 7.1 a) Elementy wyposażenia system sygnalizacji pożar FPC 500 wymagają zasilania. Słżą do zasilania system sygnalizacji pożar i podłączonych rządzeń peryferyjnych. Można także przy ich pomocy naładować dwa akmlatory. b) Dane techniczne 1) Zalecane obciążenie 61 W 2) Napięcie wejściowe 230 VAC +10%/-15%, Hz Napięcie pracy 3) Parametry komnikacyjne brak 26 VDC 29 VDC 4) Obciążalność bezpieczników 3,15 A / 250 V

3 3 FPC-500 Konwencjonalna centrala sygnalizacji pożar 5) Akmlatory 2 x 7,0 7,2 Ah (maks.), kwasowo-ołowiowe 6) Maks. pobór prąd 2,3 A 7) Akmlator, maks. rezystancja wewnętrzna I min I max, a I max, b 9) Parametry linii Akmlator Zasilanie PCB Zasilanie 230 V 800 mω 70 ma 0,7 A 2,3 A Przewód w standardowym wyposażeni okablowanie fabryczne Standardowy kabel o przekroj 1,5 mm 2 (maks.) c) Zasilane elementy wyposażenia są fabrycznie sygnalizacji pożar FPC 500. Dodatkowe informacje dotyczące instalacji nie są wymagane. 1) Parametry warnków otoczenia dostępne są w danych technicznych poniżej. 2) Zasilane elementy wyposażenia są fabrycznie sygnalizacji pożar FPC 500. Dodatkowe instrkcje dotyczące montaż rządzenia nie są wymagane. 3) Instrkcje dotyczące połączeń znajdją się w Instrkcji instalacji rządzenia FPC 500. d) Zasilane elementy wyposażenia są fabrycznie sygnalizacji pożar FPC 500. Dodatkowe instrkcje dotyczące pierwszego rchomienia rządzenia nie są wymagane. e) Zasilane elementy wyposażenia są fabrycznie sygnalizacji pożar FPC 500. Dodatkowe instrkcje dotyczące obsłgi rządzenia nie są wymagane. f) Odpowiednio przeszkolony, wykwalifikowany personel powinien reglarnie dokonywać konserwacji i inspekcji. Firma Bosch Sicherheitssysteme GmbH zaleca przeprowadzanie kontroli fnkcjonalnej i wizalnej przynajmniej raz do rok. Akmlatory należy ładować reglarnie. Należy względnić standardy i wytyczne obowiązjące w kraj instalacji. Dołączone części Ilość Element 1 Centrala sygnalizacji pożar FPC-500-2/FPC-500-4/ FPC Naklejki do znakowania stref 1 Naklejki do znakowania diod LED 1 Skrócona instrkcja instalacji 1 Skrócona instrkcja obsłgi 1 Płyta CD z instrkcją instalacji i podręcznikiem żytkownika, program do obliczania parametrów akmlatorów oraz oprogramowanie wgrywające program do mikrokład 1 Rezystory końca linii dla stref i wejść 1 Zestaw kabli do dołączania akmlatorów 1 Opaski kablowe do prowadzenia zasilania 2 Gmowe podkładki do mocowania akmlatorów Dane techniczne Obszary wykrywania Maks. liczba czjek zgodnie z normą EN 54 2 Maks. liczba czjek na strefę zgodnie z normą EN 54 2 Maks. ilość modłów rozszerzeń Prog. wejścia 1 2 Wyjście AUX 1 Wyjście NAC 2 Przekaźniki 2 Licznik alarmów Archiwm zdarzeń Archiwm testów Parametry elektryczne Napięcie wejściowe 999 alarmów 1000 zdarzeń 1000 zdarzeń testowych 230 VAC +10%/-15%, Hz Maks. pobór prąd 275 ma 312 ma 375 ma Pobór mocy Napięcie pracy I min I max, a I max, b Strefy 80 W 21,4 VDC do 29 VDC 70 ma 0,7 A 2,3 A napięcie 20 VDC ±1VDC bieżący/prąd maks. 100 ma ±5 ma

4 4 FPC-500 Konwencjonalna centrala sygnalizacji pożar AUX NAC napięcie 21 VDC do 29 VDC bieżący/prąd 500 ma ±10% bezpiecznik 0,75 A przy 60 V napięcie 21 VDC do 29 VDC bieżący/prąd 500 ma ±10% każdy bezpiecznik 0,75 A przy 60 V Wyjścia przekaźnikowe obciążalność styków Wyjścia OC obciążalność styków zalecany typ Akmlatory rezystancja wewnętrzna 1 A przy 30 VDC Brak obciążenia impedancyjnego. 20 ma przy 24 VDC Kabel nieekranowany, średnica 0,8 mm, przekrój poprzeczny 1,5 mm² 2 x 7,2 Ah (maks.) 800 mω pobór prąd 2,3 A bezpiecznik 5 A przy 60 V Wartość progowe napięcia wyjściowego Parametry komnikacyjne NAC Normalne Alarm A V B+ 0 0,5 V A- 0 1 V B V 21,4 V Wejścia Rezystor alarm 820 Ω ±5% Rezystor kończący linię 3,9 kω ±1% Strefa (z rezystorami) Rezystor alarm 820 Ω ±5% 910 Ω ±5% Brak współzależności w systemie wyposażonym w dwie czjki: 680 Ω ±5% Rezystor kończący linię 3,9 kω ±1% Strefa (z modłem EOL) Rezystor alarm 820 Ω ±5% 910 Ω ±5% Brak współzależności w systemie wyposażonym w dwie czjki: 680 Ω ±5% Parametry mechaniczne Wymiary (wys. x szer. x gł.) Ciężar Materiał obdowy Część przednia 351 x 351 x 90 mm 2200 g bez akmlatorów ABS+PC Część tylna ABS-FR Kolor obdowy Część przednia RAL 9003 (biały) Część tylna PANTONE 10 C (szary) Warnki środowiskowe Stopień ochrony zgodnie z normą IEC Klasa ochrony zgodnie z normą EN IP 30 Emisja zakłóceń EMC EN Odporność na zakłócenia EMC II EN Wibracje EN Temperatra pracy Temperatra przechowywania Dopszczalna wilgotność względna 0 C +40 C -10 C +55 C 95%, bez kondensacji

5 5 FPC-500 Konwencjonalna centrala sygnalizacji pożar Zamówienia - informacje FPC Konwencjonalna centrala sygnalizacji pożar Nmer zamówienia FPC FPC Konwencjonalna centrala sygnalizacji pożar Nmer zamówienia FPC FPC Konwencjonalna centrala sygnalizacji pożar Nmer zamówienia FPC Sprzęt Przekaźnik modł rozszerzenia Nmer zamówienia FPC-500-RLYEXT Wyjście OC modł rozszerzenia Nmer zamówienia FPC-500-OCEXT Klcz dostęp Nmer zamówienia FPC-500-KEY FLM-320-EOL2W Rezystor końca 2-żyłowej linii konwencjonalnej do zakończenia linii konwencjonalnej zgodnie z normą EN Nmer zamówienia FLM-320-EOL2W FLM-320-EOL4W-S Konwencjonalny modł EOL do linii 4-żyłowej do zakończenia linii konwencjonalnej zgodnie z normą EN Nmer zamówienia FLM-320-EOL4W-S Reprezentowana przez: Robert Bosch Sp. z o.o./ Secrity Systems 2012 Zastrzega się możliwość wprowadzania zmian pl, V3, 21. Maj 2012
