1 PROGRAM FUNKCJONALNO UŻYTKOWY OPRACOWANIE: dotyczy zaprojektowania oraz wykonania i montażu platformy stalowej z korytami kablowymi i zabezpieczeniami BHP na dachu budynku C-1 (strona zachodnia) Geodezja ul. Grunwaldzka 53 we Wrocławiu umożliwiającej montaż dodatkowych anten GNSS lub innych przyrządów geodezyjnych. ADRES INWESTYCJI: Wrocław, ul. Grunwaldzka 53 Budynek Geodezji Uniwersytetu Przyrodniczego we Wrocławiu NAZWA I ADRES ZAMAWIAJĄCEGO: Uniwersytet Przyrodniczy we Wrocławiu Wrocław ul. C.K. Norwida 25 KODY ZAMOWIENIA wg. CPV: Usługi architektoniczne, budowlane, inżynieryjne i kontrolne Roboty budowlane Roboty przygotowawcze Roboty budowlane w zakresie budowy obiektów budowlanych związanych z edukacją i badaniami Wznoszenie konstrukcji obiektów Roboty instalacyjne w budynkach Roboty wykończeniowe w zakresie obiektów budowlanych JEDNOSTKA PROJEKTOWA: Zespół pracowników UPWr w składzie: Konrad Bartnik Jerzy Lewko Witold Rohm Ryszard Rotter Krzysztof Sośnica DATA OPRACOWANIA: styczeń

2 Spis treści Opis przedmiotu zamówienia... 3 Opis prac:... 4 Zdjęcia i informacje graficzne... 6 Plan przedstawiający lokalizacje obiektów Uniwersytetu Przyrodniczego we Wrocławiu w obrębie pl. Grunwaldzkiego Platforma na dachu lokalizacja oraz koncepcja kształtu... 7 Zdjęcia... 8 Zdj. Nr 1 - elewacja północna z zaznaczoną platformą... 8 Zdj. Nr 2 - elewacja zachodnia z platformą... 8 Zdj. Nr 3 - elewacja południowa... 9 Zdj. Nr 4 - widok w kierunku południowo-zachodnim... 9 Zdj. Nr 5 - widok w kierunku zachodnim Zdj. Nr 6 - widok w kierunku zachodnim z platformą Zdj. Nr 7 - widok w stronę platformy Zdj. Nr 8 - elewacja północna Zdj. Nr 9 - drzwi wejściowe na dach Zdj. Nr 10 - widok w kierunku zachodnim z platformą (2) Zdj. Nr 12 - schody stalowe na podobnym obiekcie Zdj. Nr 11 - stopień wyjściowy Zdj. Nr 13 - schody stalowe na podobnym obiekcie Zdj. Nr 14 - schody stalowe na podobnym obiekcie Mapa lokalizacji obiektu Przekrój przez piętro Dach - schemat elementów Rozdzielnica piętrowa lokalizacja

3 Opis przedmiotu zamówienia dotyczy zaprojektowania oraz wykonania i montażu platformy stalowej z korytami kablowymi i zabezpieczeniami BHP na dachu budynku C-1 (strona zachodnia) Geodezja ul. Grunwaldzka 53 we Wrocławiu umożliwiającej montaż dodatkowych anten GNSS lub innych przyrządów geodezyjnych w ramach projektu EPOS dofinansowanego ze środków Unijnych

4 Opis prac: 1. Wykonanie projektu wykonawczego platformy stalowej z korytami kablowymi i zabezpieczeniami BHP na dachu budynku C-1 niezbędnego do jej wykonania 2. Złożenie zgłoszenia budowy do Wydziału Architektury Urzędu Miejskiego we Wrocławiu 3. W przypadku nałożenia obowiązku wykonania projektu budowlanego wykonanie jego i złożenie do Wydziału Architektury Urzędu Miejskiego we Wrocławiu w ramach zamówienia uzupełniającego. 4. Wykonanie i montaż stalowej platformy na dachu budynku, zabezpieczonej antykorozyjnie poprzez cynkowanie ogniowe wg opracowanej przez wykonawcę dokumentacji. Uszczelnienie pokrycia dachowego po montażu platformy. 5. Do platformy z poziomu wejścia na dach ze strychu na poziom dachu nadbudówki mają prowadzić schody metalowe (stal ocynkowana ogniowo) o szerokości światła przejścia min. 1,20 m. 6. Wykonanie zabezpieczeń wysokościowych dojścia do platformy w tym drabinki (typowa, systemowa) aluminiowej z kabłąkami zabezpieczającymi pomiędzy dachami oraz systemowych barierek wolnostojących tzw. zabezpieczenie wolnej krawędzi ok. 22 m długości. 7. Wykonanie wzmocnień pokrycia papowego na dojściu do platformy i zejść z drabinki 8. Przeniesienie kolidującego z platformą czujnika meteorogicznego bez konieczności zmian instalacji. 9. Platforma na dachu ma być wykonana z elementów metalowych. Wymiary platformy 3,0 m długości, 3,5 m szerokości wymiar pomiędzy murkami ok. 2,5 m. Musi być sztywna, tak aby nie wyginała się pod ciężarem wchodzących na nią ludzi. Dolny element poziomy (np. wykonany z krat pomostowych - stal ocynkowana ogniowo) powinien być zawieszony ok. 30 cm powyżej pokrycia dachowego. Na górnych elementach (wychodzących ponad murki) po obu stronach powinny być przymocowane pionowe metalowe króćce o długości 0,30 m zakończone gwintem 5/8" (po trzy na stronę) umożliwiające montaż dodatkowych anten GNSS lub innych przyrządów geodezyjnych dostarczonych i montowanych przez Zamawiającego. Montowane urządzenie waży ok. 70 kg. Na stronie znajdują się specyfikacje przykładowych anten, które będą umieszczane w celach testowych na wystających elementach platformy. Na platformie powinna być zamocowana metalowa (cynkowana i lakierowana proszkowo lakierem odpornym na UV) hermetyczna skrzynka umożliwiająca montaż urządzeń wrażliwych na działanie wilgoci w szczególności ma znajdować się tam skrzynka rozdzielcza z zabezpieczeniami obwodów podołączona ma być wewnętrzna linia zasilającą 3 fazowa 5 przewodowa, przekroje przewodów należy dobrać i dostosować do obciążenia urządzeń znajdujących się na platformie, z rozdzielnicą na strychu obiektu. Skrzynka ta dostarczona i zamocowana ma być przez Wykonawcę platformy, szczegóły mają być uzgodnione z Inwestorem. Wielkość obudowy rozdzielnicy uwzględniająca ilość miejsca dla 6 aparatów trójfazowych, wyłącznika głównego, ogranicznika przepięć, gniazda serwisowego, dwu podliczników i 20 % zapasu pod rozbudowę. W skrzynce tej ma zmieścić się również UPS. Sumaryczny średni pobór prądu urządzeń na dachu to ok. 300 W, krótki szczytowy pobór to ok. 2,3 kw (zabezpieczenie maks. 16 A). Do tej skrzynki powinny być doprowadzone koryta kablowe, które swoim zasięgiem powinny też obejmować istniejące instalacje antenowe (tak jak na załączonym rysunku) w ramach tego zlecenia. Do skrzynki oprócz kabla zasilającego będzie jeszcze doprowadzona skrętka cat.6/kabel światłowodowy

5 Minimalna głębokość 0,4 m, wys. 1,0 m, szerokość 0,6 m, i nie może wystawać ponad barierkę. Doprowadzenie przewodów elektrycznych i światłowodu nie wchodzi w zakres zlecenia. Na platformie będzie na stałe zamocowane urządzenie pomiarowe radiometr (dokumentacja w załączniku) na czteronożnym stelażu nie wchodzi w zakres zlecenia przedstawiono przykładowe urządzenie - radiometr, pozyskane będzie w odrębnym postępowaniu o zamówienie publiczne

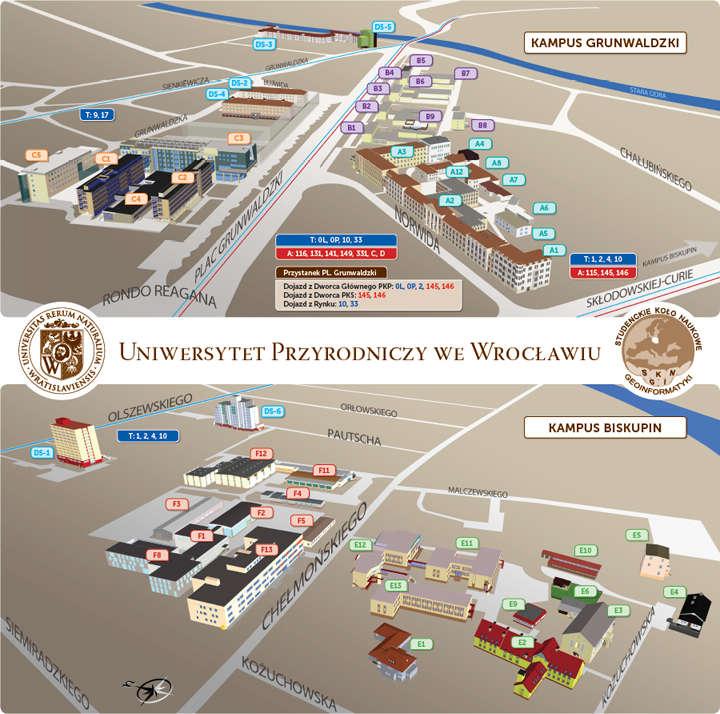

6 Zdjęcia i informacje graficzne Plan przedstawiający lokalizacje obiektów Uniwersytetu Przyrodniczego we Wrocławiu w obrębie pl. Grunwaldzkiego. Budynek Geodezji przy ul. Grunwaldzkiej 53 w Wrocławiu C1-6 -

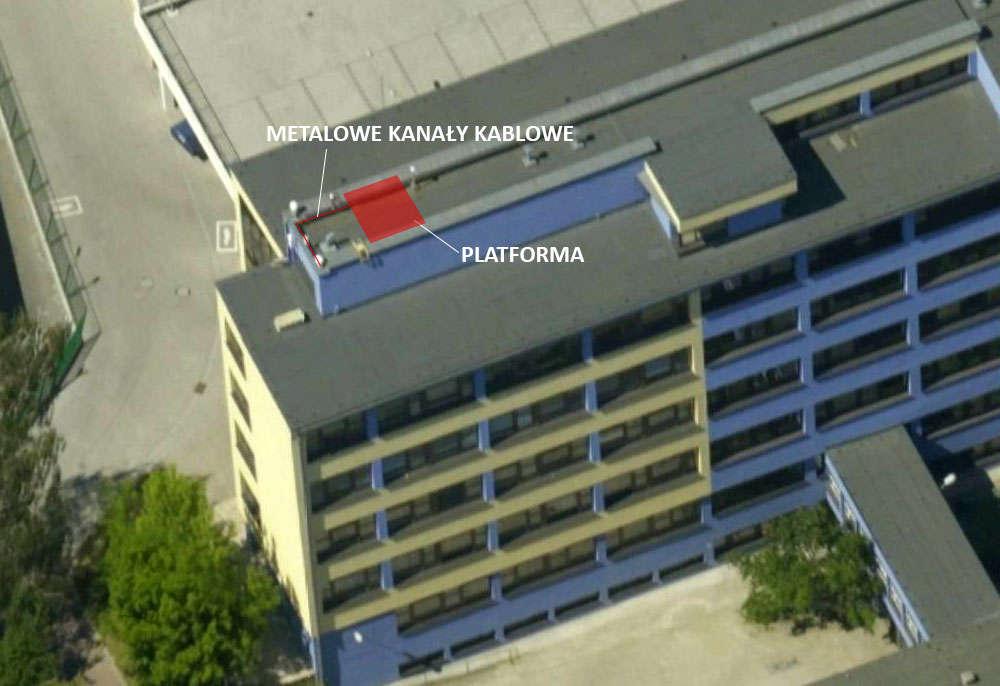

7 Platforma na dachu lokalizacja oraz koncepcja kształtu - 7 -

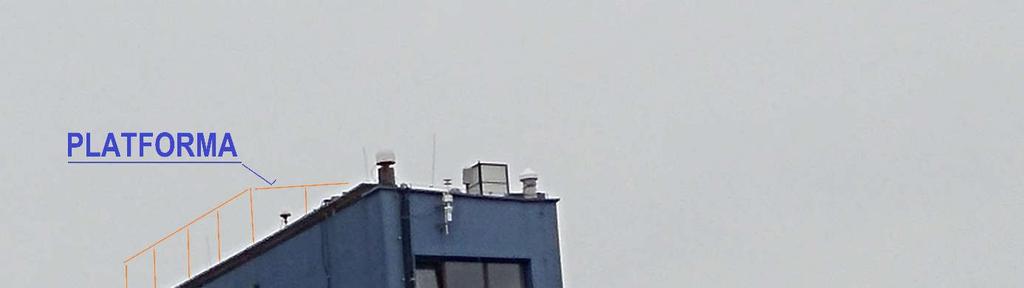

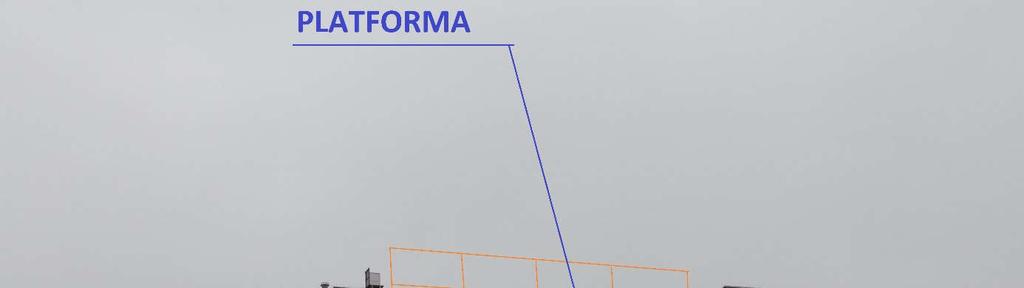

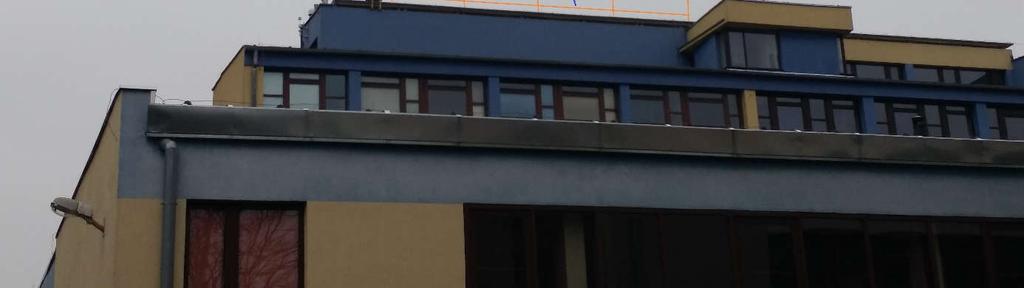

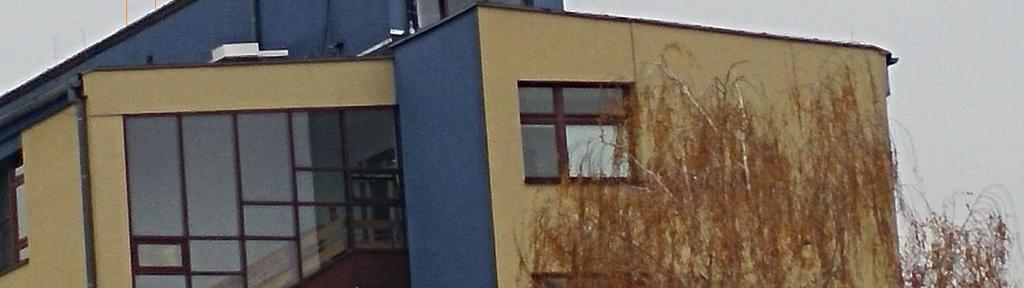

8 Zdjęcia Zdj. Nr 1 - elewacja północna z zaznaczoną platformą Zdj. Nr 2 - elewacja zachodnia z platformą - 8 -

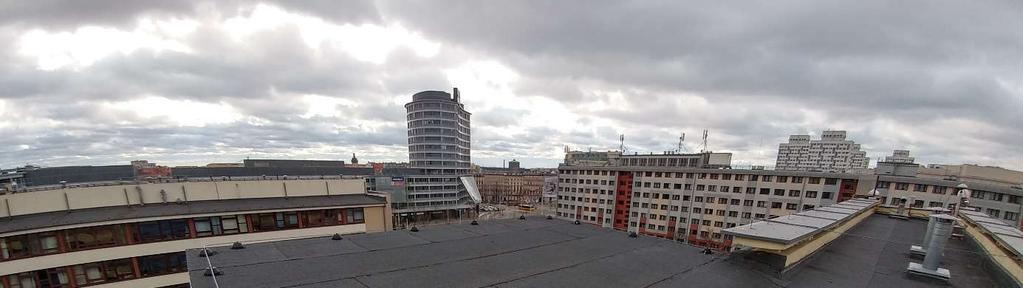

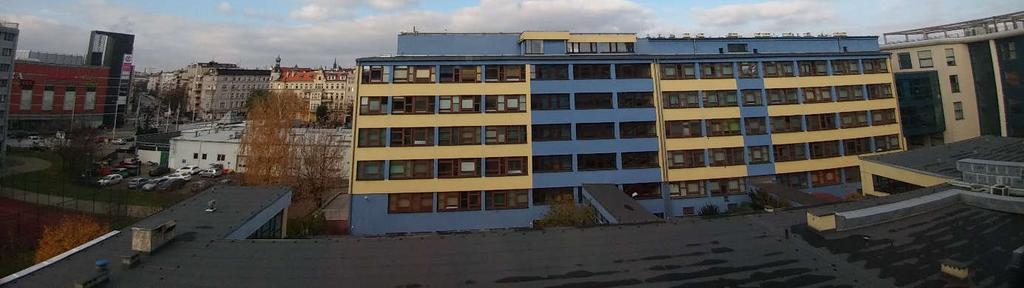

9 Zdj. Nr 3 - elewacja południowa Zdj. Nr 4 - widok w kierunku południowo-zachodnim - 9 -

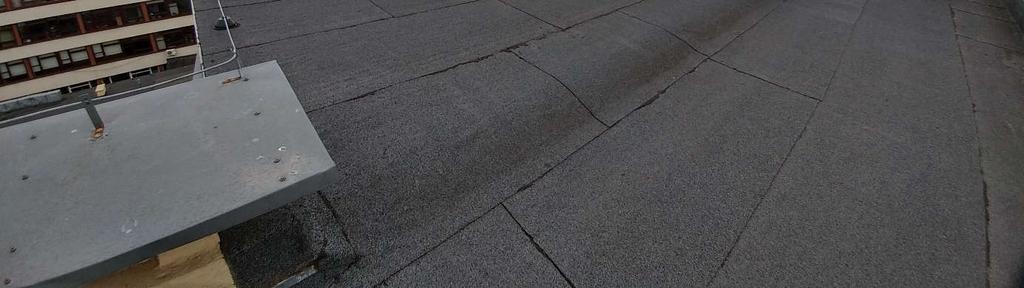

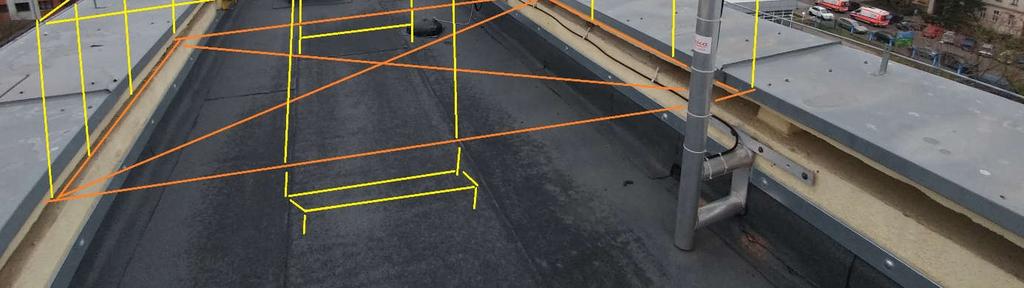

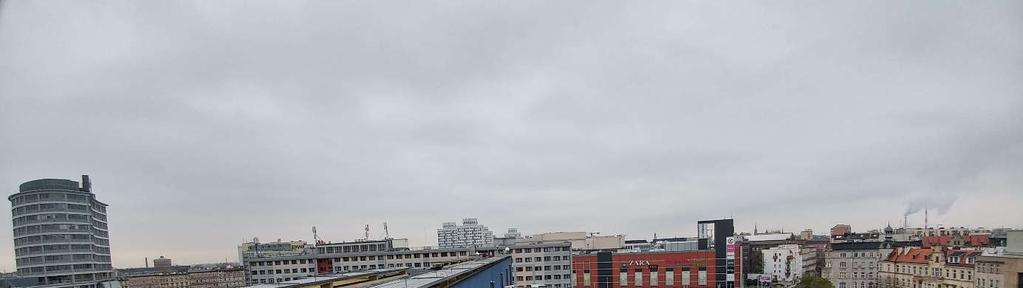

10 Zdj. Nr 5 - widok w kierunku zachodnim Zdj. Nr 6 - widok w kierunku zachodnim z platformą

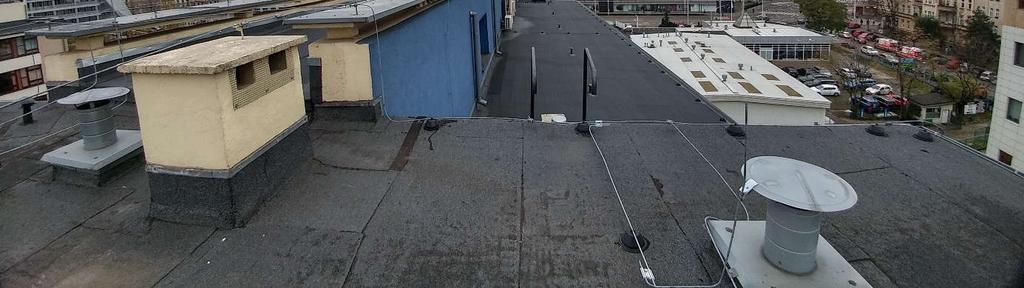

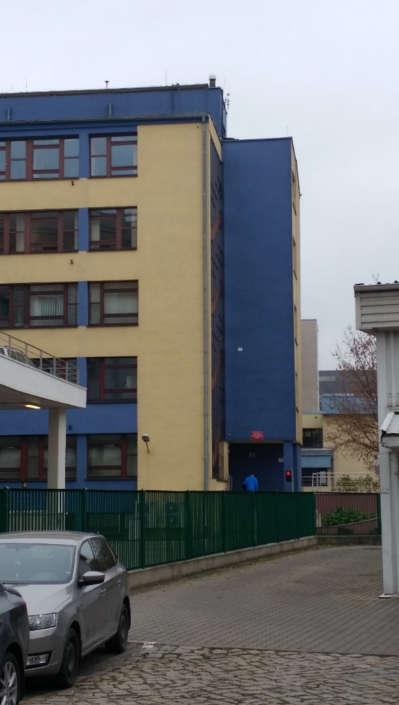

11 Zdj. Nr 7 - widok w stronę platformy Zdj. Nr 8 - elewacja północna

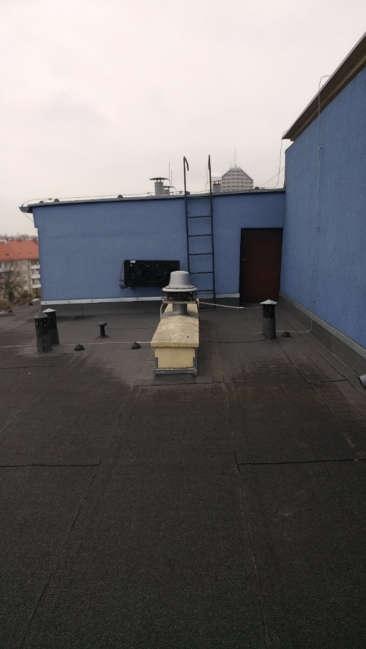

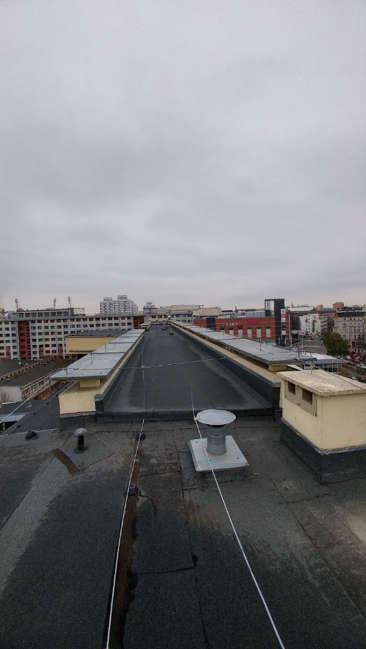

12 Zdj. Nr 9 - drzwi wejściowe na dach Zdj. Nr 10 - widok w kierunku zachodnim z platformą (2)

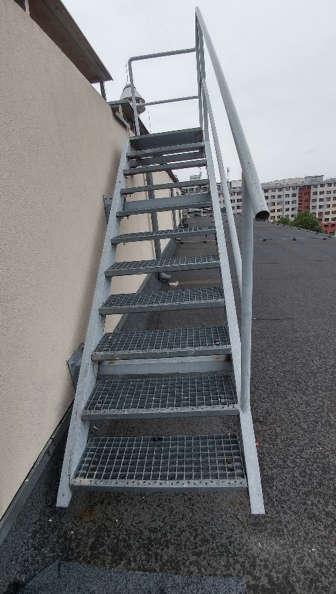

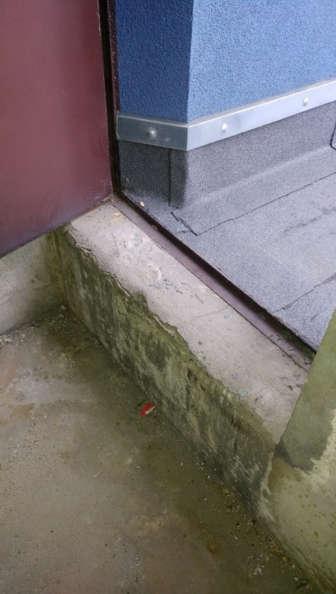

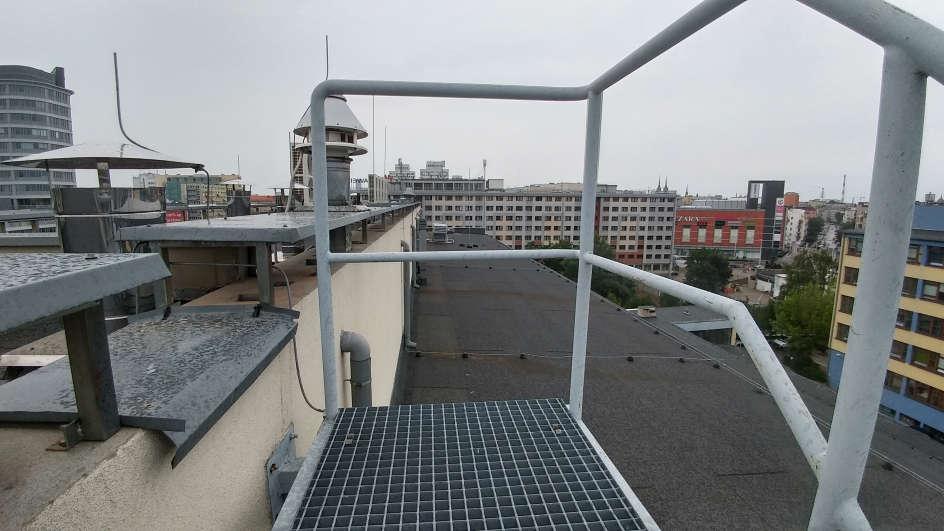

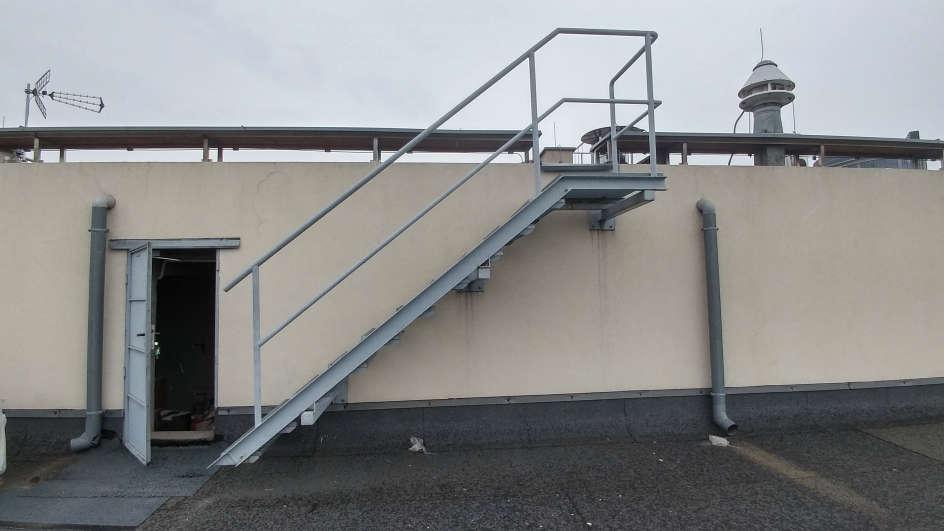

13 Zdj. Nr 11 - stopień wyjściowy Zdj. Nr 12 - schody stalowe na podobnym obiekcie

14 Zdj. Nr 13 - schody stalowe na podobnym obiekcie Zdj. Nr 14 - schody stalowe na podobnym obiekcie

15 Mapa lokalizacji obiektu

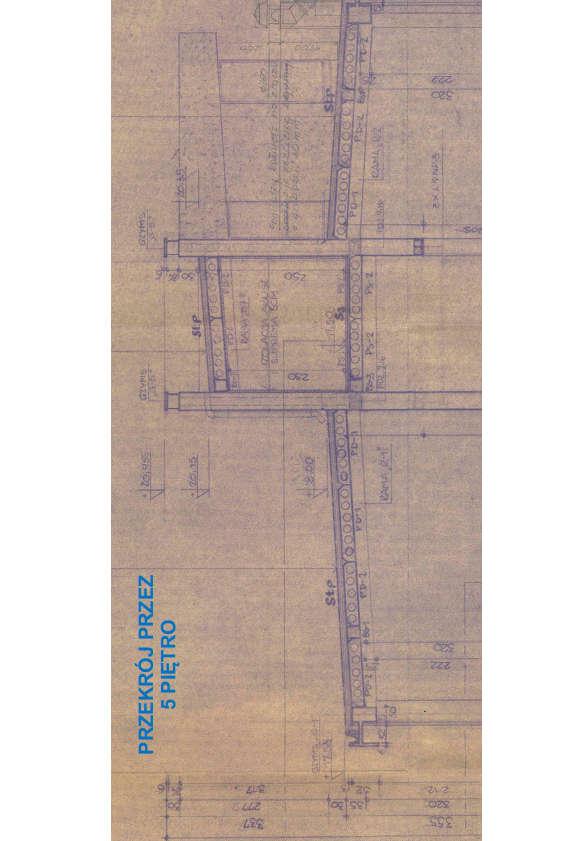

16 Przekrój przez piętro

17 Dach - schemat elementów

18 Rozdzielnica piętrowa lokalizacja Platforma PFU Platforma PFU
