PROJEKT WYKONAWCZY. Obiekt: Budowa "dużego" placu zabaw "RADOSNA SZKOŁA 2010" Branża: Architektoniczno-budowlana

Transkrypt

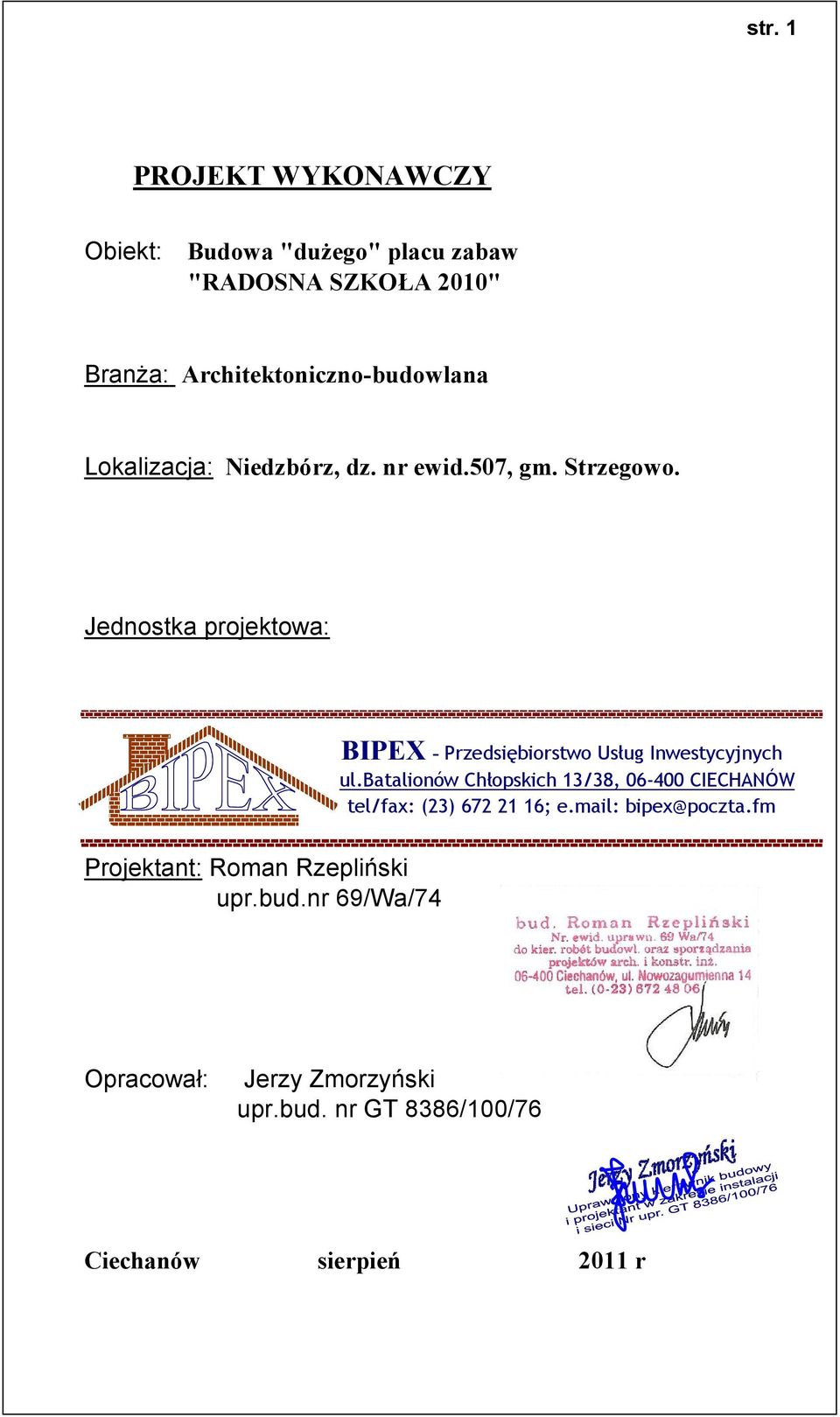

1 str. 1 PROJEKT WYKONAWCZY Obiekt: Budowa "dużego" placu zabaw "RADOSNA SZKOŁA 2010" Branża: Architektoniczno-budowlana Lokalizacja: Niedzbórz, dz. nr ewid.507, gm. Strzegowo. Jednostka projektowa: BIPEX - Przedsiębiorstwo Usług Inwestycyjnych ul.batalionów Chłopskich 13/38, CIECHANÓW tel/fax: (23) ; e.mail: bipex@poczta.fm Projektant: Roman Rzepliński upr.bud.nr 69/Wa/74 Opracował: Jerzy Zmorzyński upr.bud. nr GT 8386/100/76 Ciechanów sierpień 2011 r

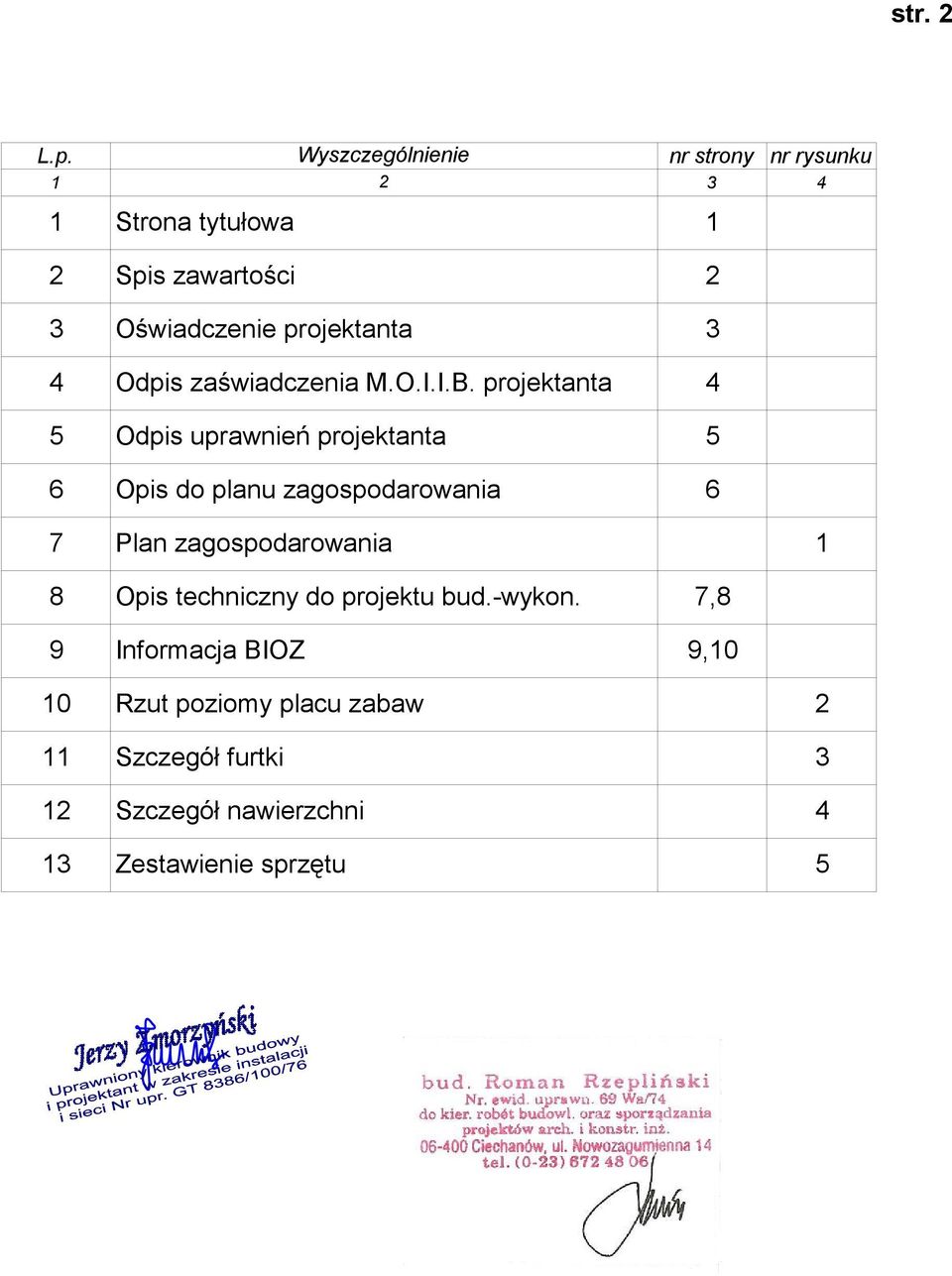

2 str. 2 L.p. Wyszczególnienie nr strony nr rysunku Strona tytułowa 1 2 Spis zawartości 2 3 Oświadczenie projektanta 3 4 Odpis zaświadczenia M.O.I.I.B. projektanta Odpis uprawnień projektanta Opis do planu zagospodarowania Plan zagospodarowania 1 8 Opis techniczny do projektu bud.-wykon. 7,8 9 Informacja BIOZ 9, Rzut poziomy placu zabaw Szczegół furtki Szczegół nawierzchni Zestawienie sprzętu 5

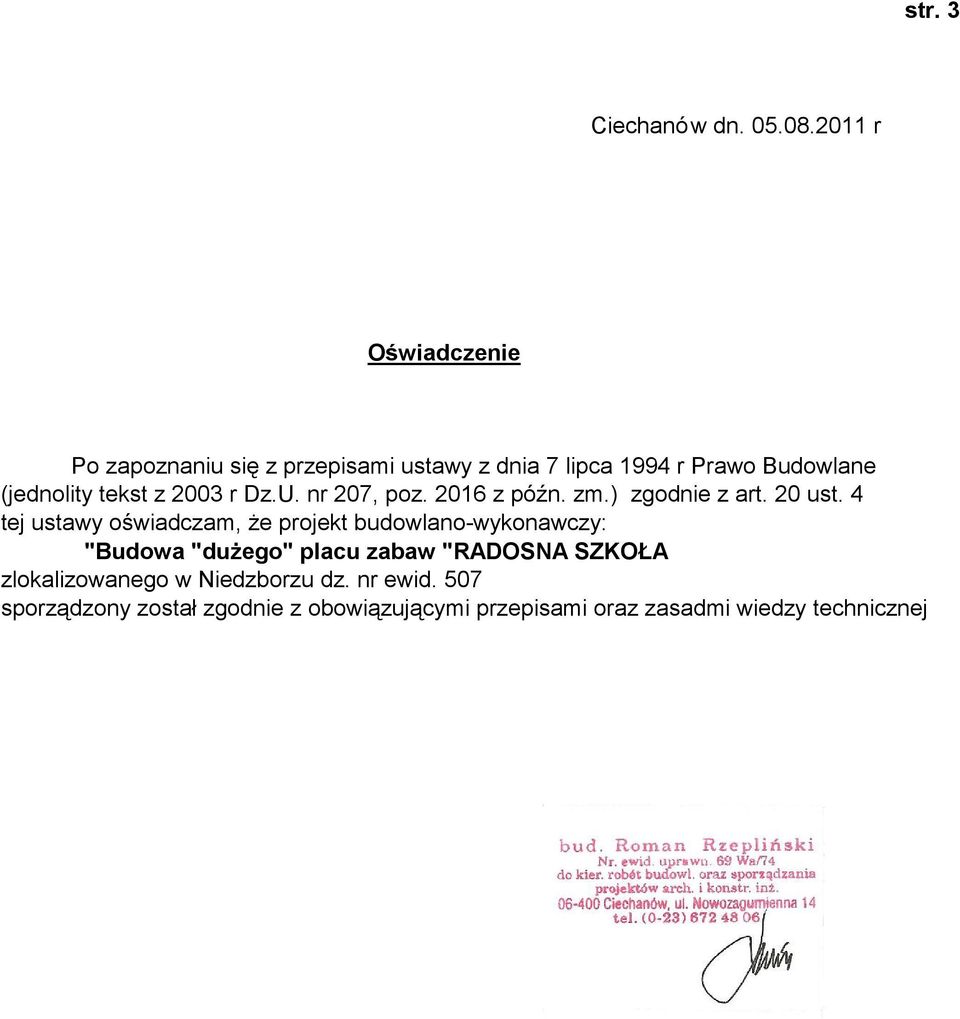

3 str. 3 Ciechanów dn r Oświadczenie Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r Prawo Budowlane (jednolity tekst z 2003 r Dz.U. nr 207, poz z późn. zm.) zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt budowlano-wykonawczy: "Budowa "dużego" placu zabaw "RADOSNA SZKOŁA zlokalizowanego w Niedzborzu dz. nr ewid. 507 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadmi wiedzy technicznej

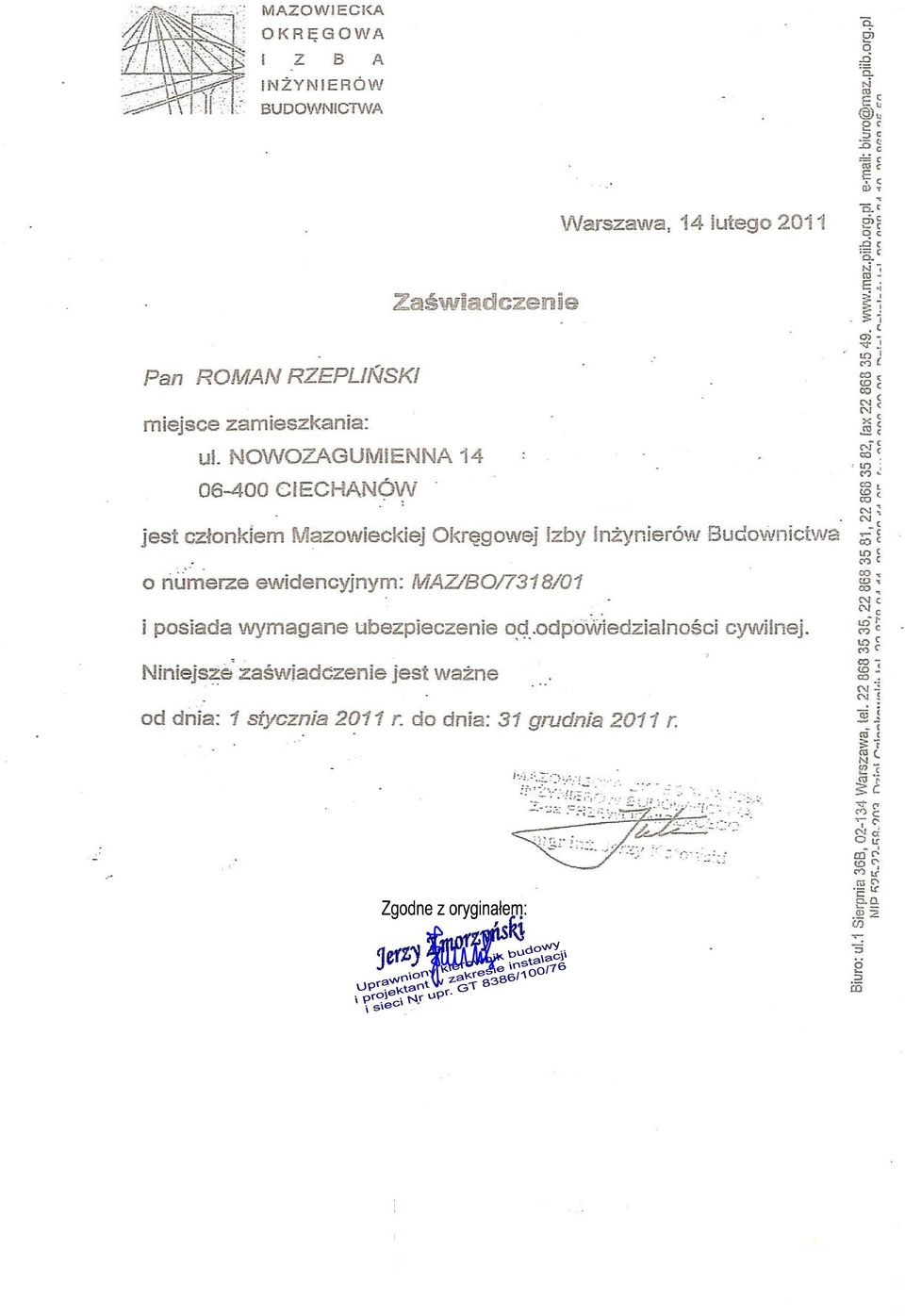

4

5 str. 5 Zgodne z oryginałem: Jerzy Zmorzyński Uprawniony kierownik budowy i projektant w zakresie instalacji i sieci Nr upr. GT 8386/100/76

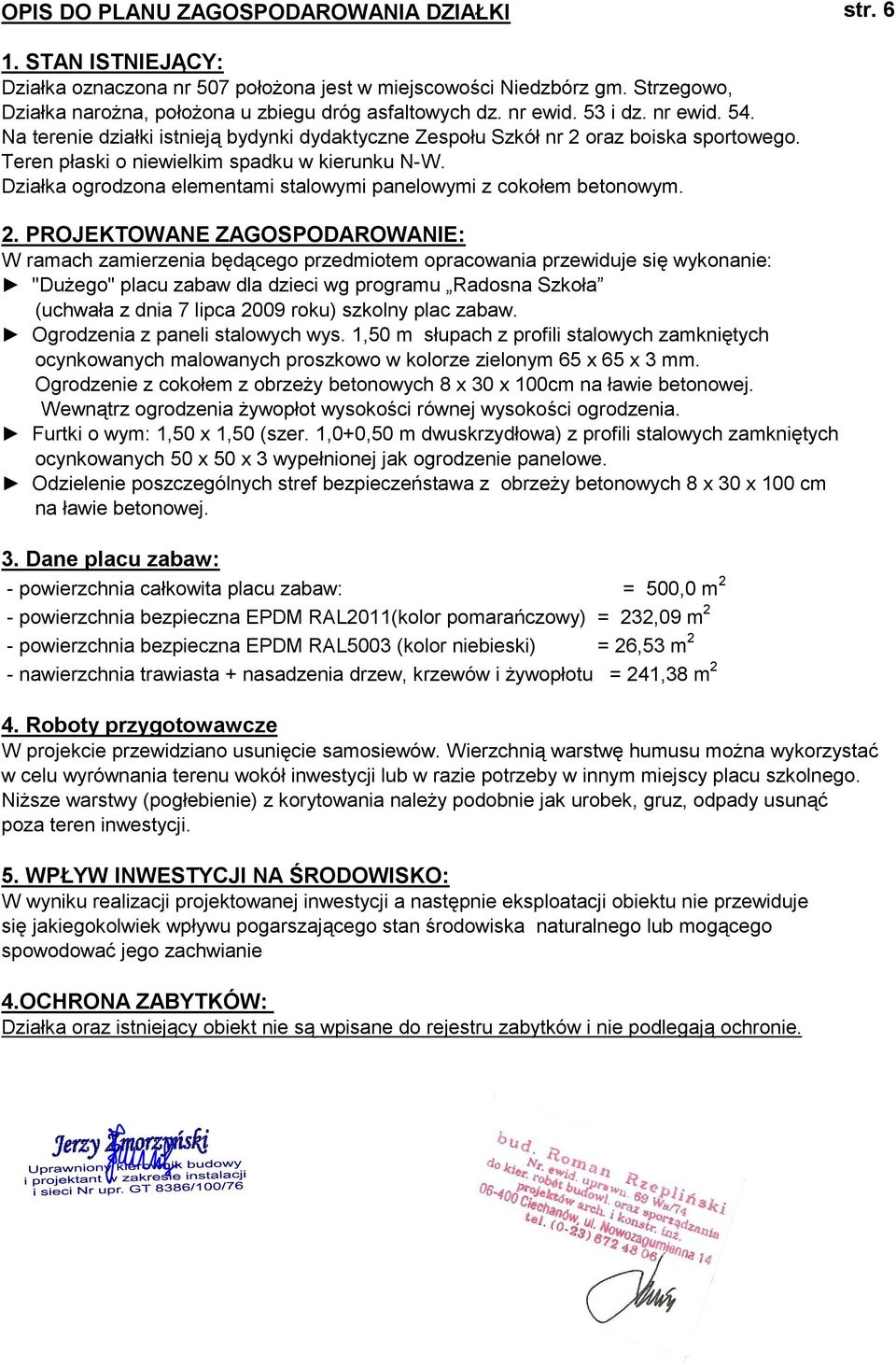

6 OPIS DO PLANU ZAGOSPODAROWANIA DZIAŁKI str STAN ISTNIEJĄCY: Działka oznaczona nr 507 położona jest w miejscowości Niedzbórz gm. Strzegowo, Działka narożna, położona u zbiegu dróg asfaltowych dz. nr ewid. 53 i dz. nr ewid. 54. Na terenie działki istnieją bydynki dydaktyczne Zespołu Szkół nr 2 oraz boiska sportowego. Teren płaski o niewielkim spadku w kierunku N-W. Działka ogrodzona elementami stalowymi panelowymi z cokołem betonowym. 2. PROJEKTOWANE ZAGOSPODAROWANIE: W ramach zamierzenia będącego przedmiotem opracowania przewiduje się wykonanie: "Dużego" placu zabaw dla dzieci wg programu Radosna Szkoła (uchwała z dnia 7 lipca 2009 roku) szkolny plac zabaw. Ogrodzenia z paneli stalowych wys. 1,50 m słupach z profili stalowych zamkniętych ocynkowanych malowanych proszkowo w kolorze zielonym 65 x 65 x 3 mm. Ogrodzenie z cokołem z obrzeży betonowych 8 x 30 x 100cm na ławie betonowej. Wewnątrz ogrodzenia żywopłot wysokości równej wysokości ogrodzenia. Furtki o wym: 1,50 x 1,50 (szer. 1,0+0,50 m dwuskrzydłowa) z profili stalowych zamkniętych ocynkowanych 50 x 50 x 3 wypełnionej jak ogrodzenie panelowe. Odzielenie poszczególnych stref bezpieczeństawa z obrzeży betonowych 8 x 30 x 100 cm na ławie betonowej. 3. Dane placu zabaw: - powierzchnia całkowita placu zabaw: = 500,0 m 2 - powierzchnia bezpieczna EPDM RAL2011(kolor pomarańczowy) = 232,09 m 2 - powierzchnia bezpieczna EPDM RAL5003 (kolor niebieski) = 26,53 m 2 - nawierzchnia trawiasta + nasadzenia drzew, krzewów i żywopłotu = 241,38 m 2 4. Roboty przygotowawcze W projekcie przewidziano usunięcie samosiewów. Wierzchnią warstwę humusu można wykorzystać w celu wyrównania terenu wokół inwestycji lub w razie potrzeby w innym miejscy placu szkolnego. Niższe warstwy (pogłebienie) z korytowania należy podobnie jak urobek, gruz, odpady usunąć poza teren inwestycji. 5. WPŁYW INWESTYCJI NA ŚRODOWISKO: W wyniku realizacji projektowanej inwestycji a następnie eksploatacji obiektu nie przewiduje się jakiegokolwiek wpływu pogarszającego stan środowiska naturalnego lub mogącego spowodować jego zachwianie 4.OCHRONA ZABYTKÓW: Działka oraz istniejący obiekt nie są wpisane do rejestru zabytków i nie podlegają ochronie.

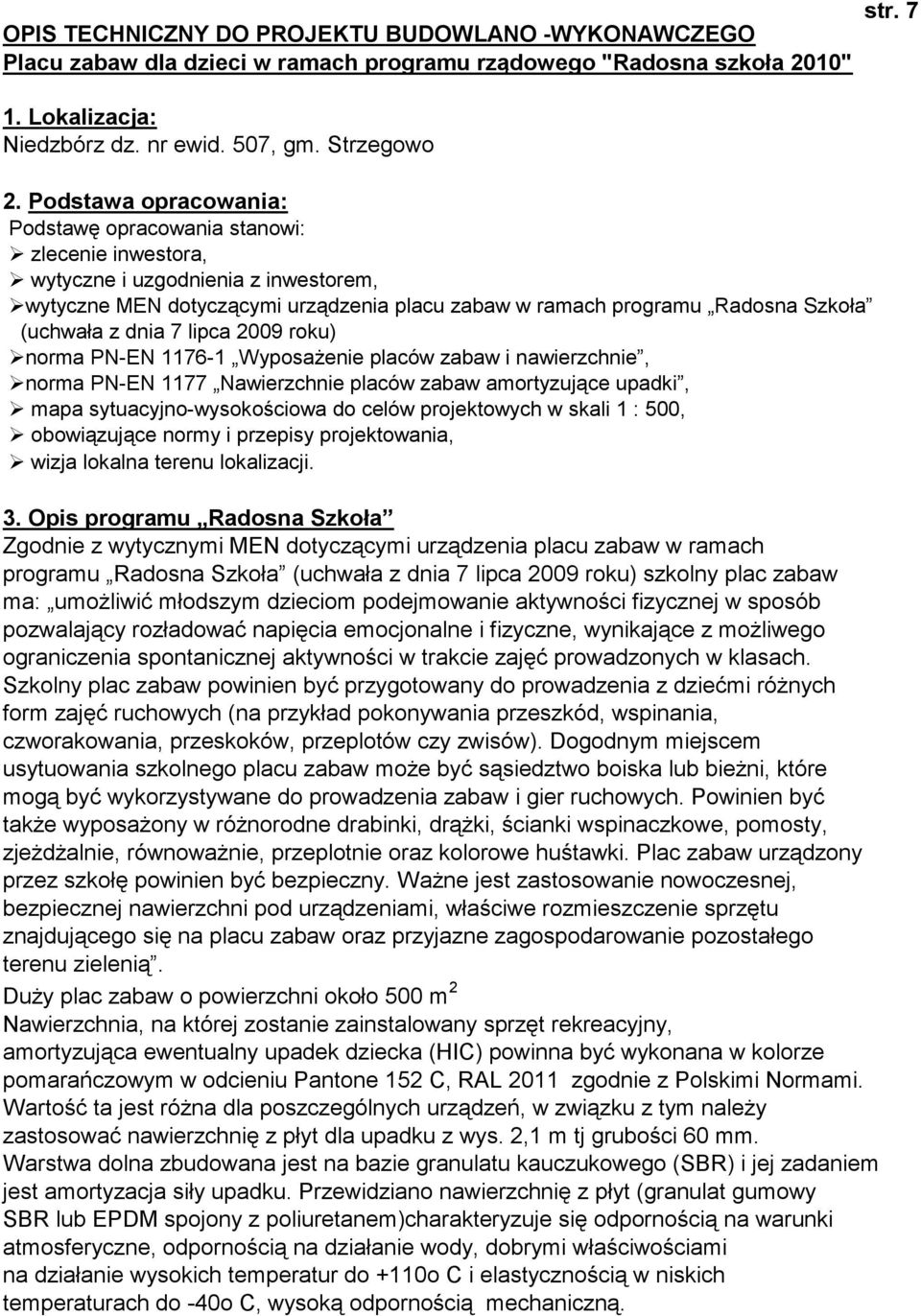

7 OPIS TECHNICZNY DO PROJEKTU BUDOWLANO -WYKONAWCZEGO Placu zabaw dla dzieci w ramach programu rządowego "Radosna szkoła 2010" 1. Lokalizacja: Niedzbórz dz. nr ewid. 507, gm. Strzegowo 2. Podstawa opracowania: Podstawę opracowania stanowi: zlecenie inwestora, wytyczne i uzgodnienia z inwestorem, wytyczne MEN dotyczącymi urządzenia placu zabaw w ramach programu Radosna Szkoła (uchwała z dnia 7 lipca 2009 roku) norma PN-EN Wyposażenie placów zabaw i nawierzchnie, norma PN-EN 1177 Nawierzchnie placów zabaw amortyzujące upadki, mapa sytuacyjno-wysokościowa do celów projektowych w skali 1 : 500, obowiązujące normy i przepisy projektowania, wizja lokalna terenu lokalizacji. 3. Opis programu Radosna Szkoła Zgodnie z wytycznymi MEN dotyczącymi urządzenia placu zabaw w ramach programu Radosna Szkoła (uchwała z dnia 7 lipca 2009 roku) szkolny plac zabaw ma: umożliwić młodszym dzieciom podejmowanie aktywności fizycznej w sposób pozwalający rozładować napięcia emocjonalne i fizyczne, wynikające z możliwego ograniczenia spontanicznej aktywności w trakcie zajęć prowadzonych w klasach. Szkolny plac zabaw powinien być przygotowany do prowadzenia z dziećmi różnych form zajęć ruchowych (na przykład pokonywania przeszkód, wspinania, czworakowania, przeskoków, przeplotów czy zwisów). Dogodnym miejscem usytuowania szkolnego placu zabaw może być sąsiedztwo boiska lub bieżni, które mogą być wykorzystywane do prowadzenia zabaw i gier ruchowych. Powinien być także wyposażony w różnorodne drabinki, drążki, ścianki wspinaczkowe, pomosty, zjeżdżalnie, równoważnie, przeplotnie oraz kolorowe huśtawki. Plac zabaw urządzony przez szkołę powinien być bezpieczny. Ważne jest zastosowanie nowoczesnej, bezpiecznej nawierzchni pod urządzeniami, właściwe rozmieszczenie sprzętu znajdującego się na placu zabaw oraz przyjazne zagospodarowanie pozostałego terenu zielenią. Duży plac zabaw o powierzchni około 500 m 2 Nawierzchnia, na której zostanie zainstalowany sprzęt rekreacyjny, amortyzująca ewentualny upadek dziecka (HIC) powinna być wykonana w kolorze pomarańczowym w odcieniu Pantone 152 C, RAL 2011 zgodnie z Polskimi Normami. Wartość ta jest różna dla poszczególnych urządzeń, w związku z tym należy zastosować nawierzchnię z płyt dla upadku z wys. 2,1 m tj grubości 60 mm. Warstwa dolna zbudowana jest na bazie granulatu kauczukowego (SBR) i jej zadaniem jest amortyzacja siły upadku. Przewidziano nawierzchnię z płyt (granulat gumowy SBR lub EPDM spojony z poliuretanem)charakteryzuje się odpornością na warunki atmosferyczne, odpornością na działanie wody, dobrymi właściwościami na działanie wysokich temperatur do +110o C i elastycznością w niskich temperaturach do -40o C, wysoką odpornością mechaniczną. str. 7

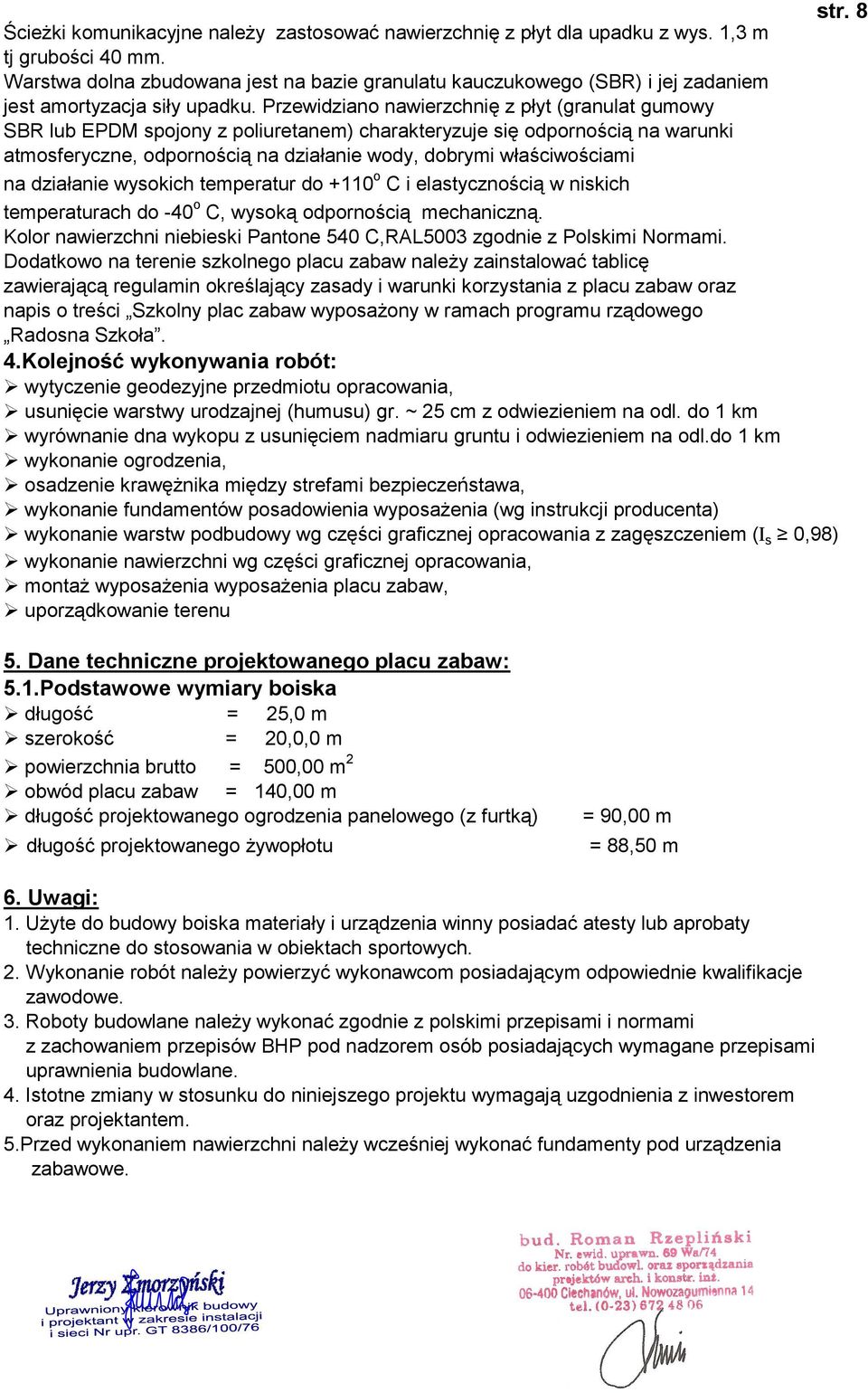

8 str. 8 Ścieżki komunikacyjne należy zastosować nawierzchnię z płyt dla upadku z wys. 1,3 m tj grubości 40 mm. Warstwa dolna zbudowana jest na bazie granulatu kauczukowego (SBR) i jej zadaniem jest amortyzacja siły upadku. Przewidziano nawierzchnię z płyt (granulat gumowy SBR lub EPDM spojony z poliuretanem) charakteryzuje się odpornością na warunki atmosferyczne, odpornością na działanie wody, dobrymi właściwościami na działanie wysokich temperatur do +110 o C i elastycznością w niskich temperaturach do -40 o C, wysoką odpornością mechaniczną. Kolor nawierzchni niebieski Pantone 540 C,RAL5003 zgodnie z Polskimi Normami. Dodatkowo na terenie szkolnego placu zabaw należy zainstalować tablicę zawierającą regulamin określający zasady i warunki korzystania z placu zabaw oraz napis o treści Szkolny plac zabaw wyposażony w ramach programu rządowego Radosna Szkoła. 4.Kolejność wykonywania robót: wytyczenie geodezyjne przedmiotu opracowania, usunięcie warstwy urodzajnej (humusu) gr. ~ 25 cm z odwiezieniem na odl. do 1 km wyrównanie dna wykopu z usunięciem nadmiaru gruntu i odwiezieniem na odl.do 1 km wykonanie ogrodzenia, osadzenie krawężnika między strefami bezpieczeństawa, wykonanie fundamentów posadowienia wyposażenia (wg instrukcji producenta) wykonanie warstw podbudowy wg części graficznej opracowania z zagęszczeniem (I s 0,98) wykonanie nawierzchni wg części graficznej opracowania, montaż wyposażenia wyposażenia placu zabaw, uporządkowanie terenu 5. Dane techniczne projektowanego placu zabaw: 5.1.Podstawowe wymiary boiska długość = 25,0 m szerokość = 20,0,0 m powierzchnia brutto = 500,00 m 2 obwód placu zabaw = 140,00 m długość projektowanego ogrodzenia panelowego (z furtką) długość projektowanego żywopłotu = 90,00 m = 88,50 m 6. Uwagi: 1. Użyte do budowy boiska materiały i urządzenia winny posiadać atesty lub aprobaty techniczne do stosowania w obiektach sportowych. 2. Wykonanie robót należy powierzyć wykonawcom posiadającym odpowiednie kwalifikacje zawodowe. 3. Roboty budowlane należy wykonać zgodnie z polskimi przepisami i normami z zachowaniem przepisów BHP pod nadzorem osób posiadających wymagane przepisami uprawnienia budowlane. 4. Istotne zmiany w stosunku do niniejszego projektu wymagają uzgodnienia z inwestorem oraz projektantem. 5.Przed wykonaniem nawierzchni należy wcześniej wykonać fundamenty pod urządzenia zabawowe.

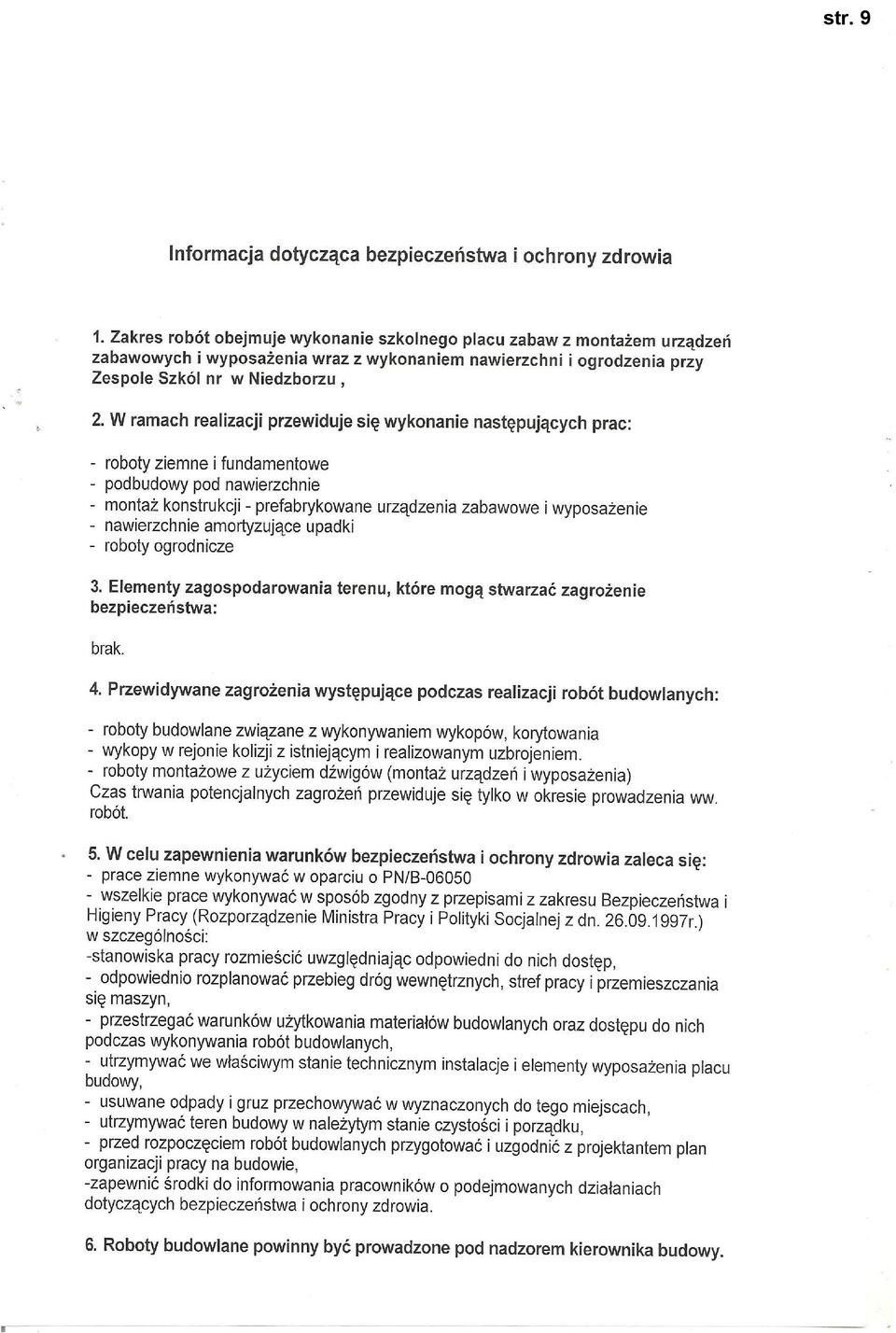

9 str. 9

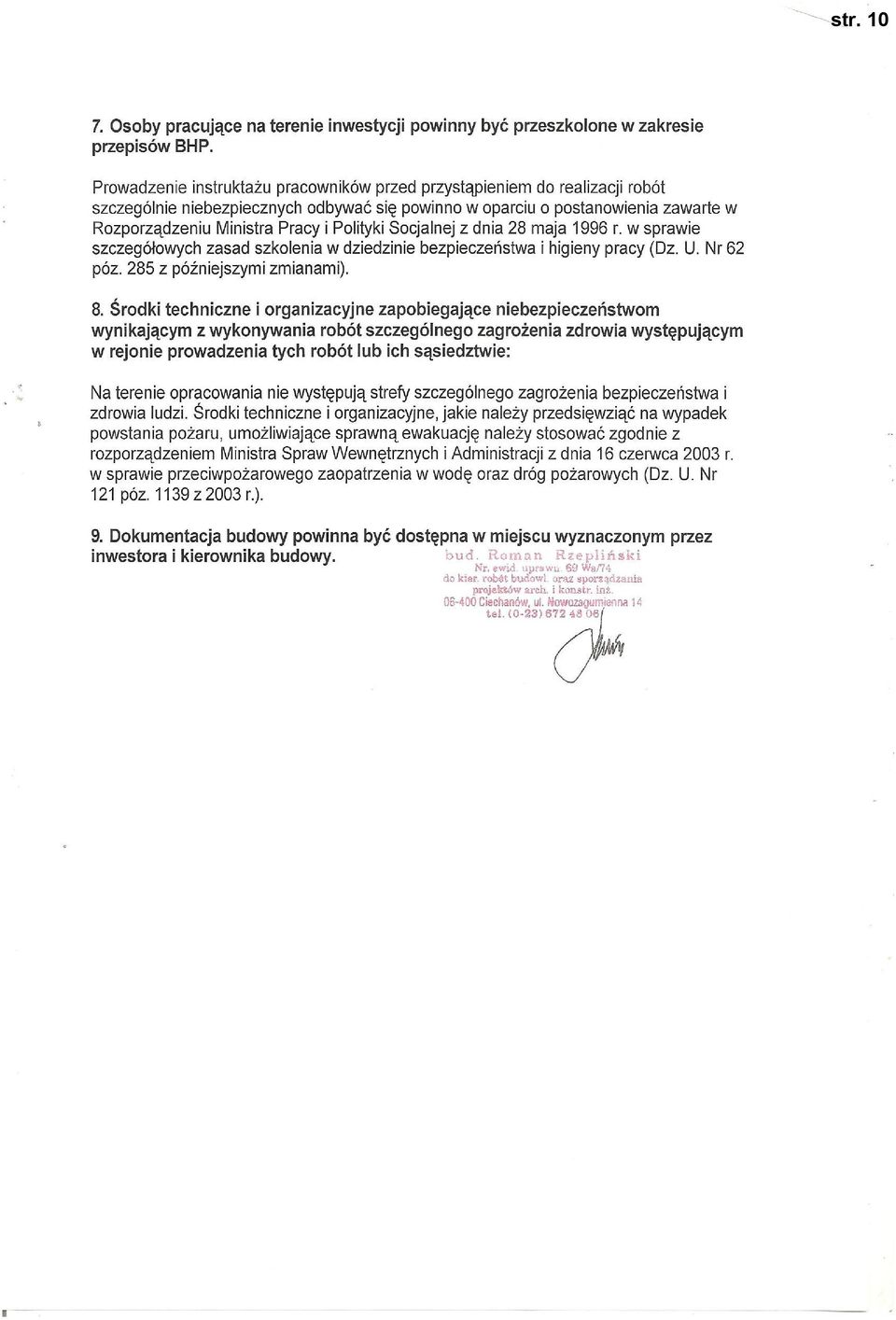

10 str. 10
