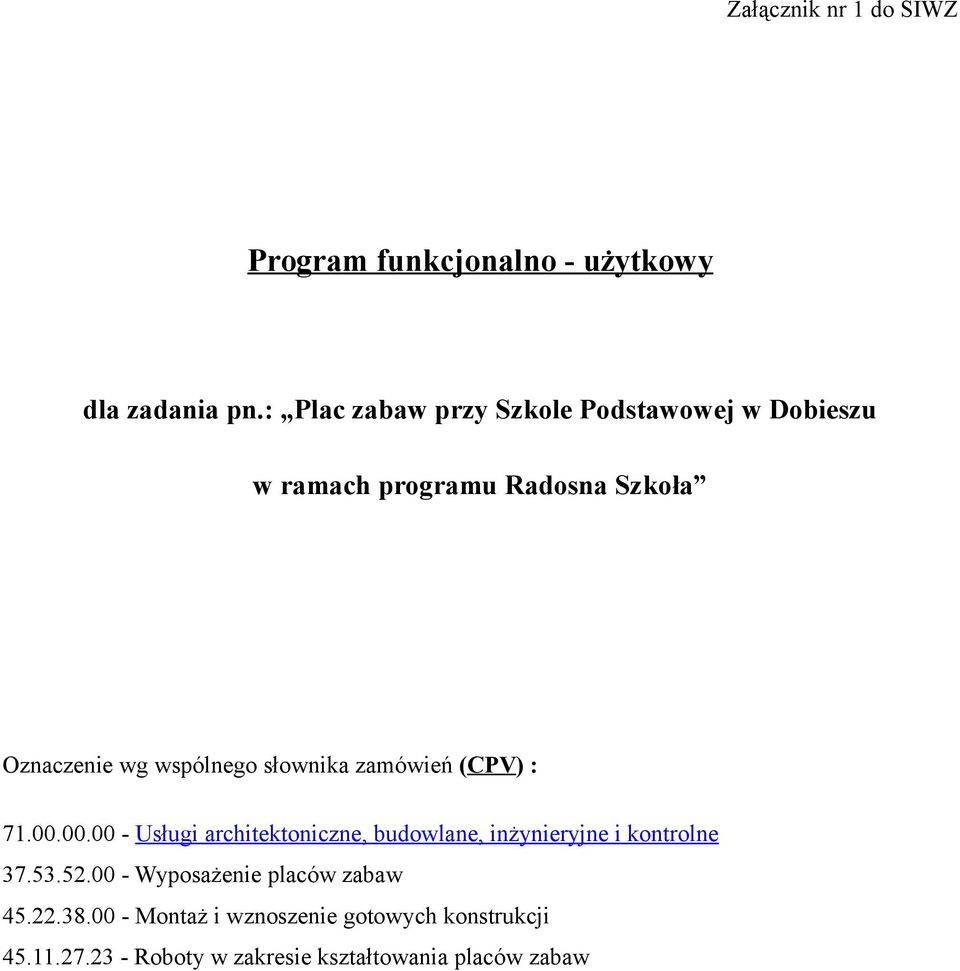

1 Załącznik nr 1 do SIWZ Program funkcjonalno - użytkowy dla zadania pn.: Plac zabaw przy Szkole Podstawowej w Dobieszu w ramach programu Radosna Szkoła Oznaczenie wg wspólnego słownika zamówień (CPV) : Usługi architektoniczne, budowlane, inżynieryjne i kontrolne Wyposażenie placów zabaw Montaż i wznoszenie gotowych konstrukcji Roboty w zakresie kształtowania placów zabaw

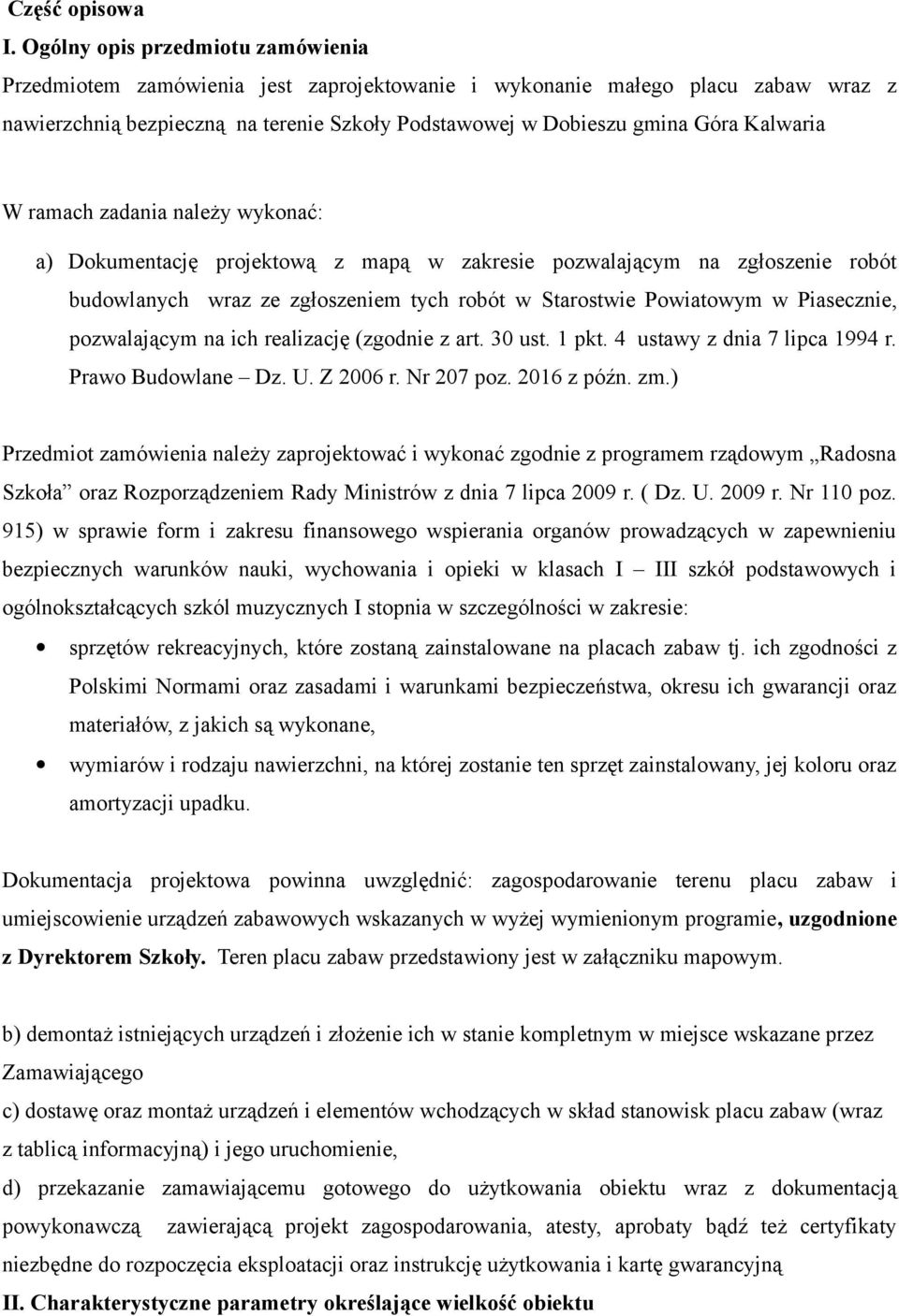

2 Część opisowa I. Ogólny opis przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie małego placu zabaw wraz z nawierzchnią bezpieczną na terenie Szkoły Podstawowej w Dobieszu gmina Góra Kalwaria W ramach zadania należy wykonać: a) Dokumentację projektową z mapą w zakresie pozwalającym na zgłoszenie robót budowlanych wraz ze zgłoszeniem tych robót w Starostwie Powiatowym w Piasecznie, pozwalającym na ich realizację (zgodnie z art. 30 ust. 1 pkt. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane Dz. U. Z 2006 r. Nr 207 poz z późn. zm.) Przedmiot zamówienia należy zaprojektować i wykonać zgodnie z programem rządowym Radosna Szkoła oraz Rozporządzeniem Rady Ministrów z dnia 7 lipca 2009 r. ( Dz. U r. Nr 110 poz. 915) w sprawie form i zakresu finansowego wspierania organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I III szkół podstawowych i ogólnokształcących szkól muzycznych I stopnia w szczególności w zakresie: sprzętów rekreacyjnych, które zostaną zainstalowane na placach zabaw tj. ich zgodności z Polskimi Normami oraz zasadami i warunkami bezpieczeństwa, okresu ich gwarancji oraz materiałów, z jakich są wykonane, wymiarów i rodzaju nawierzchni, na której zostanie ten sprzęt zainstalowany, jej koloru oraz amortyzacji upadku. Dokumentacja projektowa powinna uwzględnić: zagospodarowanie terenu placu zabaw i umiejscowienie urządzeń zabawowych wskazanych w wyżej wymienionym programie, uzgodnione z Dyrektorem Szkoły. Teren placu zabaw przedstawiony jest w załączniku mapowym. b) demontaż istniejących urządzeń i złożenie ich w stanie kompletnym w miejsce wskazane przez Zamawiającego c) dostawę oraz montaż urządzeń i elementów wchodzących w skład stanowisk placu zabaw (wraz z tablicą informacyjną) i jego uruchomienie, d) przekazanie zamawiającemu gotowego do użytkowania obiektu wraz z dokumentacją powykonawczą zawierającą projekt zagospodarowania, atesty, aprobaty bądź też certyfikaty niezbędne do rozpoczęcia eksploatacji oraz instrukcję użytkowania i kartę gwarancyjną II. Charakterystyczne parametry określające wielkość obiektu

3 strefa do zabaw i ćwiczeń ruchowych o nawierzchni bezpiecznej (piankowej, gumowej) o powierzchni około 150 m 2 strefa komunikacyjna (ścieżka) o nawierzchni typu tartan (lub inna syntetyczna), o powierzchni około 20 m 2 strefa zielona pod trawniki i obsadzenia roślinnością średnią (krzewy) i wysoką (drzewa) o powierzchni około 70 m 2 Wyposażenie placu zabaw: 1. Urządzenie wspinaczkowe z wygiętą w łuk drabinką oraz linami rozciągniętymi na żebrowanej konstrukcji -1 szt. 2. Urządzenie wspinaczkowe z jedną zadaszoną wieżą, ślizgawką, schodkami wejściowymi oraz ścianką wspinaczkową - konstrukcja i ślizg wykonane ze stali galwanizowanej, malowanej proszkowo; podest oraz schodki pokryte mieszaniną kolorowego granulatu gumowego EPDM oraz poliuretanu; daszek, ścianka wspinaczkowa i zakończenia rurek wykonane z tworzywa - 1 szt. 3. Równoważnia długości ok. 3 m konstrukcja wykonana ze stali galwanizowanej malowanej proszkowo, urządzenie zamocowane na ruchomych przegubach, wierzchnia część równoważni pokryta mieszaniną kolorowego granulatu gumowego EPDM oraz poliuretanu 1 szt 4. Urządzenie sportowe trzy drążki na różnej wysokości ustawione gwiaździście ze stali galwanizowanej malowana proszkowo; zakończenia rurek wykonane z plastiku 1 szt 5. Zabawka typu huśtawka wagowa - cztery siedziska w umieszczone na ruchomej konstrukcji w formie rurek ze stali galwanizowanej malowanej proszkowo; siedziska wykonane z mocno skompresowanej mieszaniny granulatu gumowego EPDM oraz poliuretanu - siedzenia rozmieszczone po 2 na każdej stronie; łożyskowany przegub huśtawki wahadłowej; zakończenia rurek wykonane w formie plastikowej zaślepki - 1 szt 6. Ławka ze stali galwanizowanej malowanej proszkowo; siedzisko wykonane z mocno skompresowanej mieszaniny granulatu gumowego EPDM oraz poliuretanu 2 szt. 7. Ławka z trzema siedziskami ze stali galwanizowanej malowanej proszkowo; trzy siedziska wykonane z mocno skompresowanej mieszaniny granulatu gumowego EPDM oraz poliuretanu 2 szt. 8. Tablica informacyjna dwustronna wykonana z trwałych materiałów, umieszczona w pobliżu realizowanej inwestycji. Powinna zawierać regulamin określający warunki i zasady korzystania z placu zabaw oraz informację o treści : Szkolny plac zabaw wyposażony w ramach programu rządowego Radosna Szkoła. Wzór tablicy określony na stronie ministra właściwego do spraw oświaty i wychowania. 9. Kolor nawierzchni bezpiecznej i tartanowej powinny być zgodny z wymogami programu

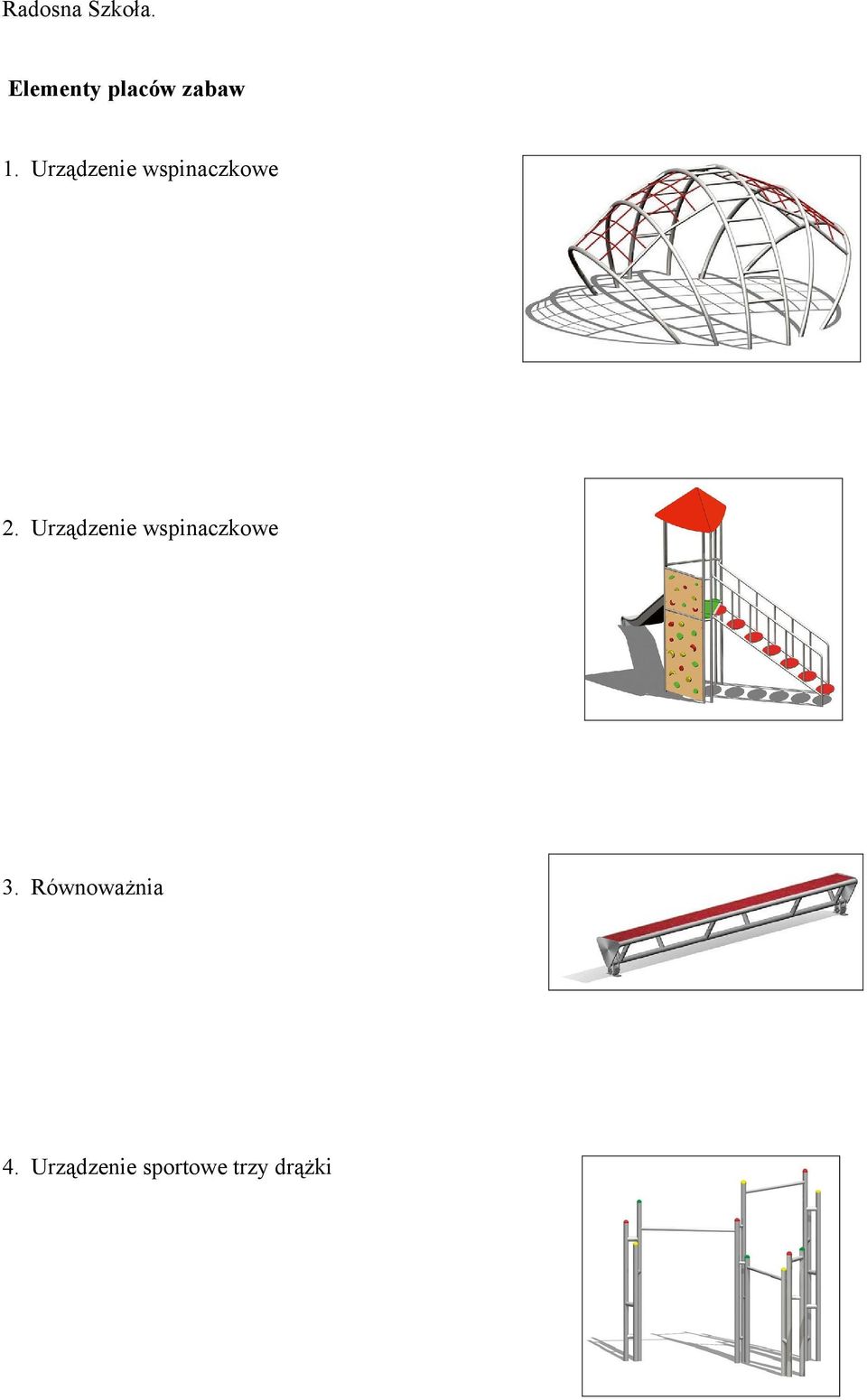

4 Radosna Szkoła. Elementy placów zabaw 1. Urządzenie wspinaczkowe 2. Urządzenie wspinaczkowe 3. Równoważnia 4. Urządzenie sportowe trzy drążki

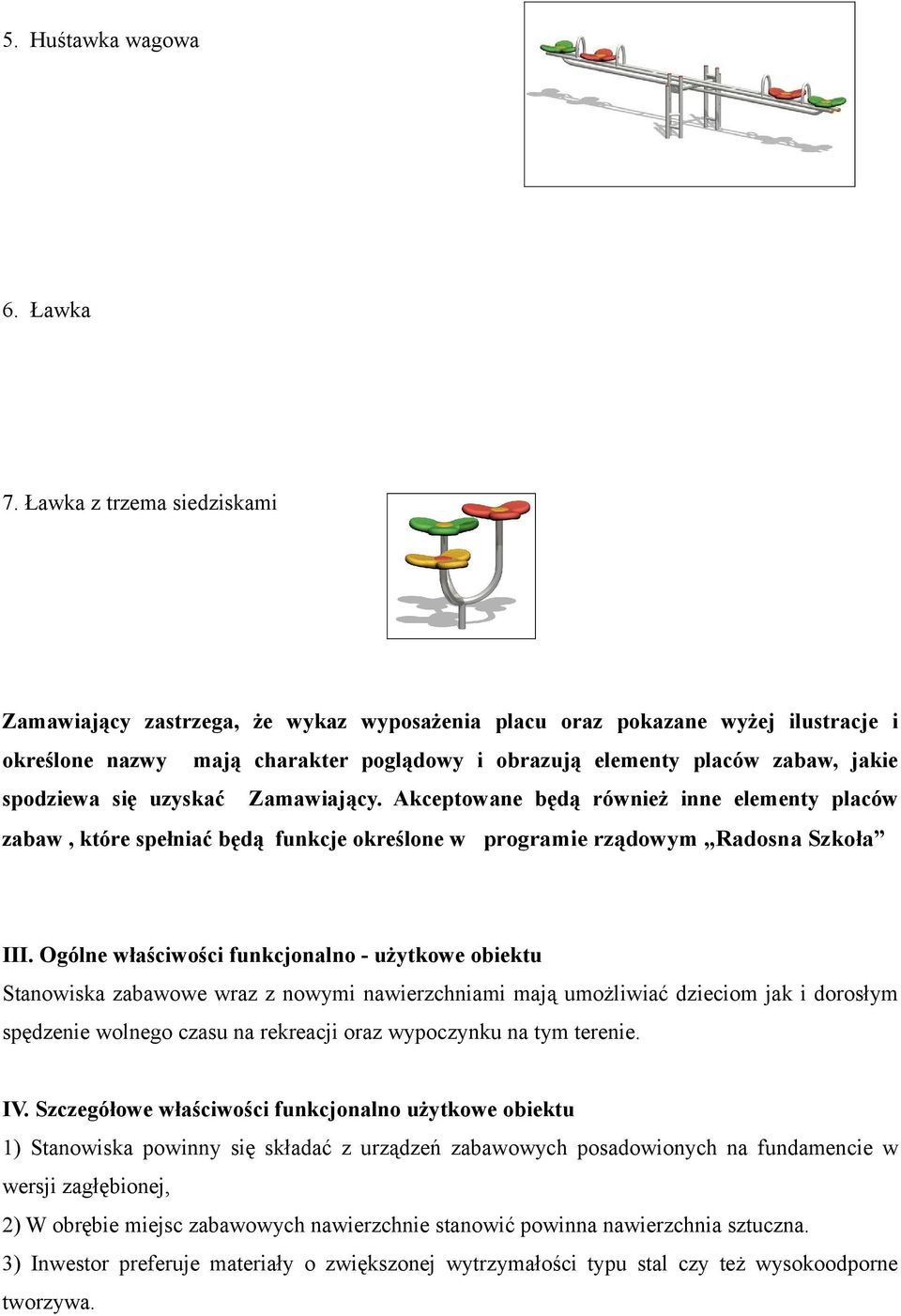

5 5. Huśtawka wagowa 6. Ławka 7. Ławka z trzema siedziskami Zamawiający zastrzega, że wykaz wyposażenia placu oraz pokazane wyżej ilustracje i określone nazwy mają charakter poglądowy i obrazują elementy placów zabaw, jakie spodziewa się uzyskać Zamawiający. Akceptowane będą również inne elementy placów zabaw, które spełniać będą funkcje określone w programie rządowym Radosna Szkoła III. Ogólne właściwości funkcjonalno - użytkowe obiektu Stanowiska zabawowe wraz z nowymi nawierzchniami mają umożliwiać dzieciom jak i dorosłym spędzenie wolnego czasu na rekreacji oraz wypoczynku na tym terenie. IV. Szczegółowe właściwości funkcjonalno użytkowe obiektu 1) Stanowiska powinny się składać z urządzeń zabawowych posadowionych na fundamencie w wersji zagłębionej, 2) W obrębie miejsc zabawowych nawierzchnie stanowić powinna nawierzchnia sztuczna. 3) Inwestor preferuje materiały o zwiększonej wytrzymałości typu stal czy też wysokoodporne tworzywa.

6 4) Konstrukcja urządzenia zabawowego powinna zapewniać bezpieczne użytkowanie oraz przebywanie podczas korzystania z tychże urządzeń, 5) Urządzenia zabawowe oraz nawierzchnie powinny być zabezpieczone przed korozją, 6) Wykonanie stanowiska zabawowego obejmuje również przygotowanie terenu i wykonanie nawierzchni sztucznych w kolorze i rodzaju wg szczegółowych ustaleń w fazie projektowania. 7) Wykonanie robót i materiały użyte do ich wykonania - zgodnie z ustawą Prawo Budowlane oraz szczegółowymi warunkami technicznymi, itp., V. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Zamawiający wymaga, aby przy wykonywaniu robót budowlanych stosować wyroby, które zostały dopuszczone do obrotu oraz powszechnego lub jednostkowego stosowania w budownictwie. Wszystkie niezbędne elementy powinny być wykonane w standardzie i zgodnie z obowiązującymi normami. Wymagany minimalny okres gwarancji na przedmiot zamówienia w zakresie robót budowlanych 36 miesięcy, na zamontowany osprzęt również 36 miesięcy. Zamawiający wymaga, aby w okresie rękojmi i gwarancji wykonawca zapewnił usunięcie wad, usterek i awarii w ciągu maksymalnie 7 dni od chwili ich zgłoszenia przez Zamawiającego. VI. Ogólne warunki wykonania i odbioru robót 1.Przedmiot zamówienia zostanie zrealizowany z materiałów wykonawcy. W ramach przekazania placu budowy zamawiający przekaże wykonawcy cześć terenu niezbędnego do wykonania placu zabaw. 2.Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: - organizacji robot, - zabezpieczenia osób trzecich, - ochrony środowiska, - warunków BHP, - zabezpieczeniem terenu robót, 3. Wyroby budowlane stosowane w trakcie wykonywania robót budowlanych, mają spełniać wymagania polskich przepisów prawa, a wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu zgodnie z ustawą o wyrobach budowlanych i posiadają wymagane parametry. 4. Zamawiający przewiduje bieżącą kontrole wykonywanych robót. W celu zapewnienia

7 współpracy z wykonawcą i prowadzenia kontroli wykonywanych robót zamawiający przewiduje ustanowienie osoby upoważnionej do kontaktów oraz inspektora nadzoru inwestorskiego. Kontroli będą podlegały w szczególności: - stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projekcie, - wyroby budowlane lub elementy wytworzone na budowie, - jakość i dokładność wykonania prac, - prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia, - prawidłowość połączeń funkcjonalnych, - sposób wykonania przedmiotu umowy w aspekcie zgodności wykonania z programem funkcjonalno - użytkowym i umową. 5. Wywóz gruzu i ewentualnych odpadów powstałych w trakcie robót wykonawca dokona we własnym zakresie. 6. Nadmiaru ziemi zostanie złożony w miejsce wskazane przez Zamawiającego 7. Zamawiający ustanowił ryczałtowe wynagrodzenie dla wykonawcy. IX Wymagania szczegółowe Przygotowanie terenu: Teren, na którym ma zostać wykonany plac zabaw z nowymi nawierzchniami znajduje się na działce nr 59 przy Szkole Podstawowej w Dobieszu. W trakcie wykonywania prac konieczny będzie demontaż istniejących urządzeń (huśtawki itp.) i złożenie ich w miejsce wskazane przez Zamawiającego na terenie działki nr 59. Prowadzone prace należy wykonać w sposób niepowodujący narażenia na uszkodzenie istniejących urządzeń znajdujących się w pobliżu terenu budowy, oraz w sposób bezpieczny dla otaczającej zieleni. Zamawiający wskaże wykonawcy punkt poboru wody oraz energii elektrycznej na potrzeby realizacji robót. W zakresie architektury: Stanowiska zabawowe, nowe nawierzchnie zarówno sztuczne jak i trawiaste mają zostać wykonane tak, aby wizualnie i przestrzennie współgrały z otoczeniem oraz z samym miejscem zabawy. Dla zapewnienia bezpieczeństwa osób przebywających na tym terenie zarówno korzystających jak i pracowników wymagane jest wyznaczenie i oznakowanie stref bezpieczeństwa w trakcie prowadzonych robót jak i po ich zakończeniu. Oznakowanie takie musi zawierać informacje o

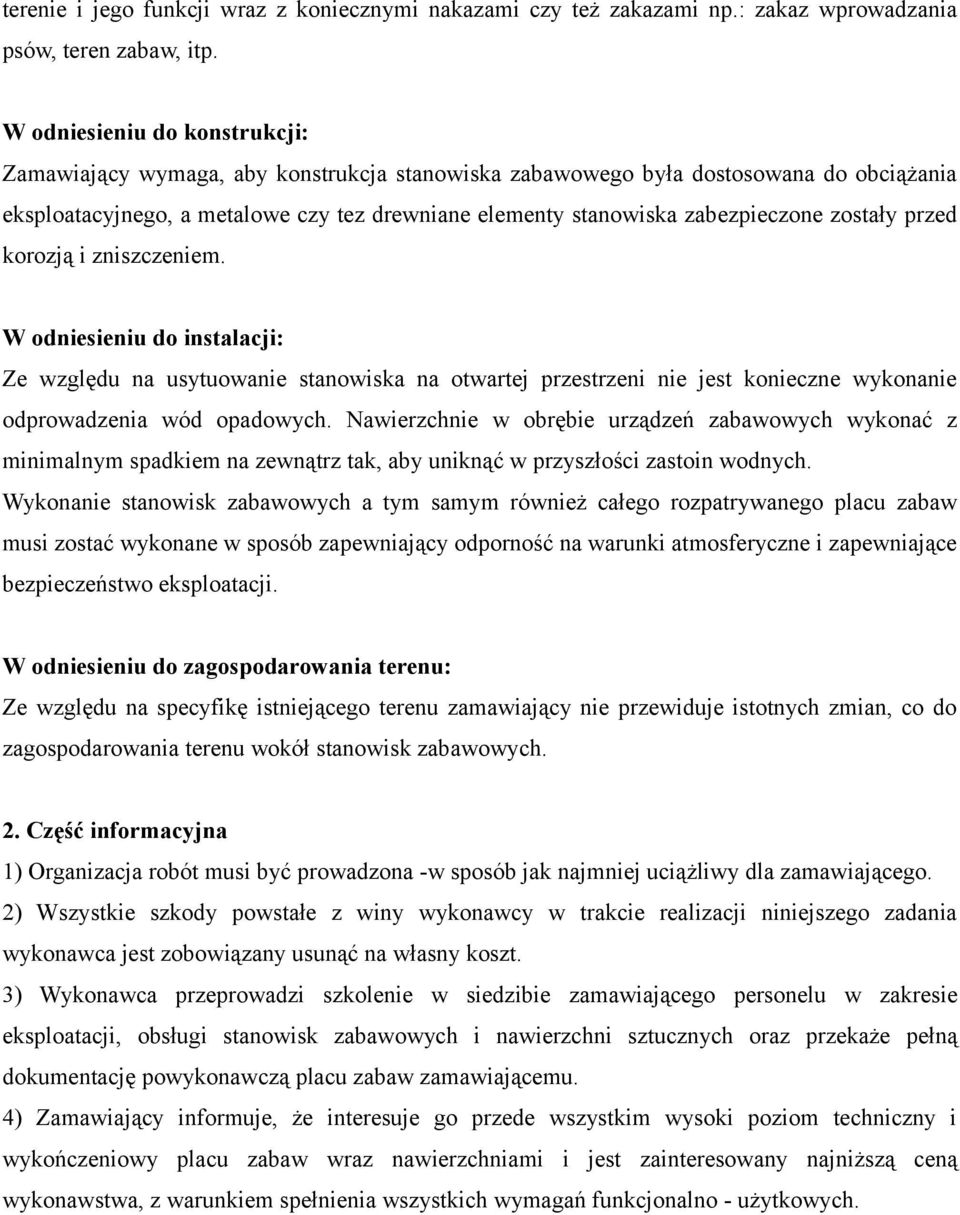

8 terenie i jego funkcji wraz z koniecznymi nakazami czy też zakazami np.: zakaz wprowadzania psów, teren zabaw, itp. W odniesieniu do konstrukcji: Zamawiający wymaga, aby konstrukcja stanowiska zabawowego była dostosowana do obciążania eksploatacyjnego, a metalowe czy tez drewniane elementy stanowiska zabezpieczone zostały przed korozją i zniszczeniem. W odniesieniu do instalacji: Ze względu na usytuowanie stanowiska na otwartej przestrzeni nie jest konieczne wykonanie odprowadzenia wód opadowych. Nawierzchnie w obrębie urządzeń zabawowych wykonać z minimalnym spadkiem na zewnątrz tak, aby uniknąć w przyszłości zastoin wodnych. Wykonanie stanowisk zabawowych a tym samym również całego rozpatrywanego placu zabaw musi zostać wykonane w sposób zapewniający odporność na warunki atmosferyczne i zapewniające bezpieczeństwo eksploatacji. W odniesieniu do zagospodarowania terenu: Ze względu na specyfikę istniejącego terenu zamawiający nie przewiduje istotnych zmian, co do zagospodarowania terenu wokół stanowisk zabawowych. 2. Część informacyjna 1) Organizacja robót musi być prowadzona -w sposób jak najmniej uciążliwy dla zamawiającego. 2) Wszystkie szkody powstałe z winy wykonawcy w trakcie realizacji niniejszego zadania wykonawca jest zobowiązany usunąć na własny koszt. 3) Wykonawca przeprowadzi szkolenie w siedzibie zamawiającego personelu w zakresie eksploatacji, obsługi stanowisk zabawowych i nawierzchni sztucznych oraz przekaże pełną dokumentację powykonawczą placu zabaw zamawiającemu. 4) Zamawiający informuje, że interesuje go przede wszystkim wysoki poziom techniczny i wykończeniowy placu zabaw wraz nawierzchniami i jest zainteresowany najniższą ceną wykonawstwa, z warunkiem spełnienia wszystkich wymagań funkcjonalno - użytkowych.
