1 NUMER PROJEKTU GM 1605 EGZEMPLARZ 4 NUMER KARTY 1/1 Kreatus sp. z o.o Bielsko-Biała, 11 Listopada SYMBOL: AK STADIUM PROJEKT BUDOWLANY TYTUŁ PROJEKTU: REMONT CZĘŚCI BUDYNKU dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Ekonomiczno-Gastronomicznych w Żywcu- zadanie nr 1.7 NAZWA OBIEKTU BUDOWLANEGO: Budynek Zespołu Szkół Ekonomiczno-Gastronomicznych Żywcu Kategoria IX NR 1.7 PRACOWNIE: TECHNOLOGII GASTRONOMICZNEJ, KATEGORIA OBIEKTU BUDOWLANEGO: ADRES OBIEKTU BUDOWLANEGO: Kategoria IX Żywiec ul. Mickiewicza 6 działka nr ewid. 1654, Obręb 0007, Żywiec, jednostka ewidencyjna _1 Żywiec INWESTOR: Powiat Żywiecki ul. Krasińskiego 13, Żywiec ZAKRES OPRACOWANIA: część architektoniczno - budowlana PROJEKTANT: SPECJALNOŚĆ ARCHITEKTONICZNA mgr inż. arch. Jolanta Koniewicz upr. bud. nr 651/86 Jolanta Koniewicz PROJEKTANT: SPECJALNOŚĆ KONSTRUKCYJNA Mgr inż. Ernest Powrósło upr. bud. nr OPL/0437/PWOK/08 Ernest Powrósło Bielsko-Biała, maj 2016 r.

2 SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO Strona tytułowa, spis zawartości PB str.1-2 Oświadczenie projektanta str. 3 Zaświadczenie z Izby branżowej projektanta str. 4 Uprawnienia projektanta str. 5 Oświadczenie projektanta str. 6 Zaświadczenie z Izby branżowej projektanta str. 7 Uprawnienia projektanta str. 8 Część opisowa projektu budowlanego str Dokumentacja fotograficzna str Część rysunkowa projektu budowlanego str SPIS RYSUNKÓW ZAGOSPODAROWANIE TERENU A.00 RZUT PARTERU stan projektowany A.01 RZUT PARTERU przekroje A.02 RZUT PARTERU -konstrukcja K.01 2

3 mgr inż. arch. Jolanta Koniewicz Upr. nr 651/86 Nr czł. Izby Architektów SL-0449 OŚWIADCZENIE PROJEKTANTA Zgodnie z art.20 ust.4 ustawy z dnia 7 lipca Prawo budowlane (tj. Dz. U. Z 2016 r. POZ. 290 T.J.) niniejszym oświadczam, że projekt budowlany : REMONT CZĘŚCI BUDYNKU dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Ekonomiczno-Gastronomicznych w Żywcu- zadanie nr 1.7 sporządzony w maju 2016 r. SPECJALNOŚĆ architektoniczno - konstrukcyjna dla Inwestora: Powiat Żywiecki ul. Krasińskiego 13, Żywiec został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. wodociągowe mgr inż. arch. Jolanta Koniewicz 3

4 4

5 5

6 mgr inż. Ernest Powrósło Upr. nr OPL/0437/PWOK/08 Nr czł. Izby Inżynierów Budownictwa OPL/BO?0011/09 OŚWIADCZENIE PROJEKTANTA Zgodnie z art.20 ust.4 ustawy z dnia 7 lipca Prawo budowlane (tj. Dz. U. Z 2016 r. POZ. 290 T.J.) niniejszym oświadczam, że projekt budowlany : REMONT CZĘŚCI BUDYNKU dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Ekonomiczno-Gastronomicznycj w Żywcu- zadanie nr 1.7 sporządzony w maju 2016 r. SPECJALNOŚĆ architektoniczno - konstrukcyjna dla Inwestora: Powiat Żywiecki ul. Krasińskiego 13, Żywiec został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Ernest Powrósło 6

7 7

8 8

9 CZĘŚĆ OPISOWA SPIS TREŚCI 1.0. DANE OGÓLNE TEMAT OPRACOWANIA INWESTOR PODSTAWA OPRACOWANIA LOKALIZACJA ZAKRES OPRACOWANIA CEL OPRACOWANIA DANE SZCZEGÓŁOWE OPIS OBIEKTU OPIS ROBÓT BUDOWLANYCH ROBOTY KONSTRUKCYJNO-BUDOWLANE WARUNKI OCHRONY P.POŻAROWEJ DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE WPŁYW NA ŚRODOWISKO I ZDROWIE LUDZI INFORMACJA O OCHRONIE WARTOŚCI KULTUROWYCH INFORMACJA O WPŁYWIE EKSPLOATACJI GÓRNICZEJ INFORMACJA O ZAGROŻENIU DLA ŚRODOWISKA INFORMACJA O ZGODNOŚCI Z MIEJSCOWYM PLANEM ZAGOSPODAROWANIA PRZESTRZENNEGO OBSZAR ODDZIAŁYWANIA OBIEKTU CHARAKTERYSTYKA ENERGETYCZNA ANALIZA RACJONALNEGO WYKORZYSTANIA ENERGII UWAGI KOŃCOWE INFORMACJA O PLANIE BIOZ TEMAT OPRACOWANIA LOKALIZACJA PROJEKTANT ZAKRES ROBÓT

10 1.0. DANE OGÓLNE 1.1. TEMAT OPRACOWANIA Projekt remontu części budynku dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Ekonomiczno-Gastronomicznych w Żywcu zadanie nr PRACOWNIE: TECHNOLOGII GASTRONOMICZNEJ, PLANOWANIA ŻYWIENIA I PRODUKCJI GASTRONOMICZNEJ 1.2. INWESTOR Powiat Żywiecki, ul. Krasińskiego 13, Żywiec 1.3. PODSTAWA OPRACOWANIA - Specyfikacja Istotnych Warunków Zamówienia - Kompleksowe przygotowanie dokumentacji projektowo techniczno analitycznej dla zadania Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy. - Uzgodnienia z Użytkownikiem - UCHWAŁA NR LIII/377/2013 RADY MIEJSKIEJ W ŻYWCU Z DNIA r. w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego miasta Żywca w granicach administracyjnych miasta - Inwentaryzacja budowlana wykonana do celów projektowych - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.( Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) - Przepisy techniczno budowlane i obowiązujące Polskie Normy, 1.4. LOKALIZACJA Żywiec ul. Mickiewicza 6, działka nr ewid. 1654, Obręb 0007, Żywiec, jednostka ewidencyjna _1 Żywiec, województwo śląskie. Zespół Szkół Ekonomiczno-Gastronomicznych ZAKRES OPRACOWANIA Opracowanie obejmuje projekt budowlany, architektoniczno-budowlany remontu siedmiu pomieszczeń zlokalizowanych w części dobudówki parterowej przy budynku podstawowym szkoły. Niniejszy projekt budowlany stanowi również projekt wykonawczy CEL OPRACOWANIA Celem opracowania jest remont zespołu pracowni gastronomicznej z adaptacją ich pomieszczeń w celu utworzenia zespołu pracowni gastronomicznej, planowania żywienia i produkcji gastronomicznej. 10

11 2.0. DANE SZCZEGÓŁOWE 2.1. OPIS OBIEKTU Pracownie gastronomiczne mieszczą się w dobudówce parterowej przy głównym budynku szkoły. W skład zespołu, poza pracowniami wchodzą szatnie z toaletami uczniów oraz ciągi komunikacyjne. Budynek dobudówki jest obiektem parterowym, bez podpiwniczenia, murowanym. Ściany zewnętrzne murowane grubości 55cm, Stropodach nad budynkiem wykonany w konstrukcji drewnianej o pokryciu z blachy trapezowej. Dobudówka w części wydzielonej dla pracowni gastronomicznej posiada wyjście na zewnętrzny ciąg komunikacyjny, połączony z placem przed frontem budynku. Projektowane roboty budowlane nie wychodzą poza obręb istniejących murów - nie wpływają na zmianę istniejącego zagospodarowania działki DANE CHARAKTERYSTYCZNE PRACOWNI Powierzchnia pracowni technologii gastronomicznej - 105,60 m 2 Powierzchnia małej pracowni technologii gastronom. - 31,40 m 2 Powierzchnia pracowni planowania żywienia i produkcji gastronomicznej - 41,90 m 2 Powierzchnia pokoju nauczyciela - 10,05 m 2 Powierzchnia szatni dziewcząt 9,50 m 2 Powierzchnia szatni chłopców - 9,20 m 2 Magazyn podręczny - 5,20 m 2 Powierzchnia istniejącej komunikacji wymagającej remontu w związku z planowanymi pracowniami - 18,50 m 2 Wysokość pomieszczeń: OPIS STANU ISTNIEJĄCEGO Pracownia technologii gastronomicznej: obecnie dwa pomieszczenia Posadzka: - płytki ceramiczne stan dobry Ściany i sufit : sufit podwieszany systemowy, 2,65-3,52m Ściany wyłożone płytkami ceramicznymi pełna wysokość ( 1 pomieszczenie) 11

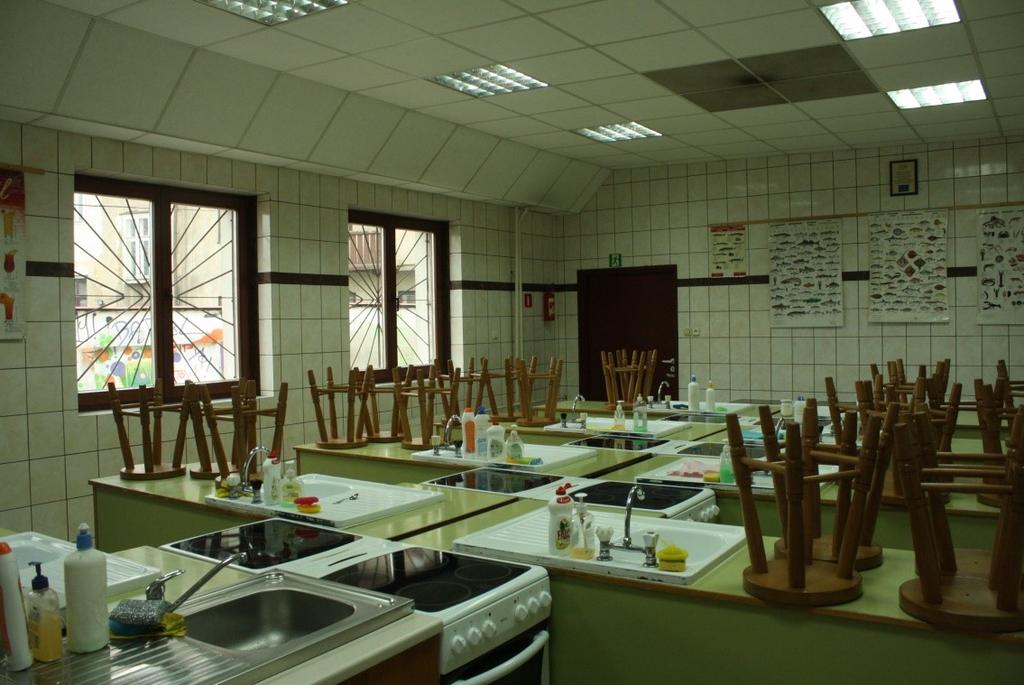

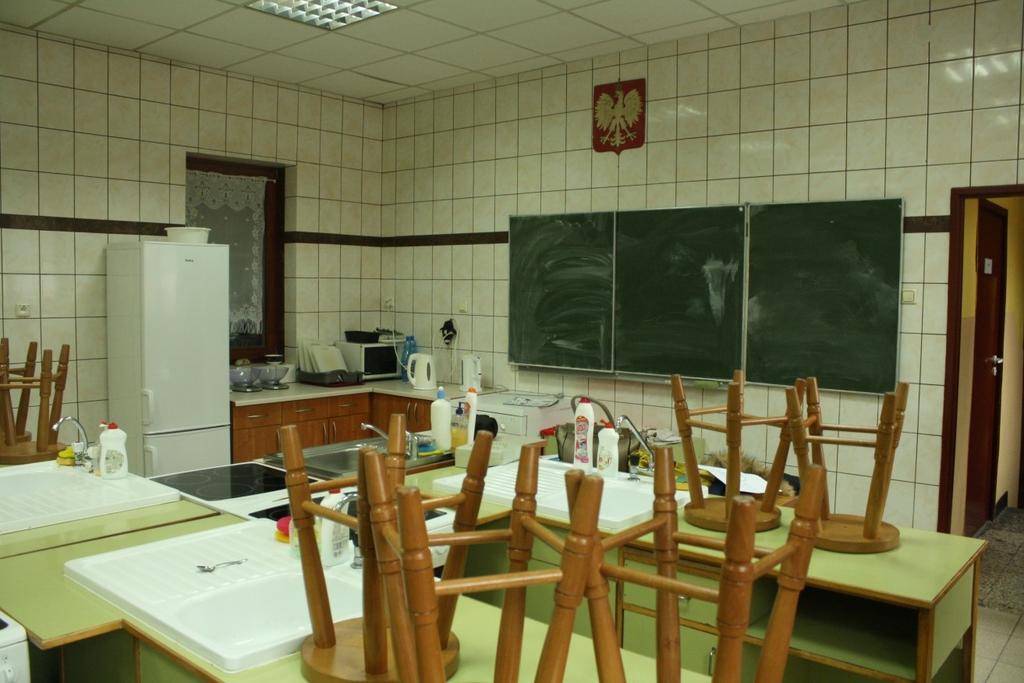

12 Stolarka okienna PCV Stolarka drzwiowa drewniana Instalacje istniejące: - elektryczna wymaga wymiany - centralnego ogrzewania stan dobry - wentylacja grawitacyjna wymagana wentylacja mechaniczna Pracownia /mała/ technologii gastronomicznej Posadzka: - płytki ceramiczne stan dobry Ściany i sufit : sufit podwieszany systemowy, ściany wyłożone płytkami ceramicznymi pełna wysokość Stolarka okienna PCV Stolarka drzwiowa drewniana Instalacje istniejące: - elektryczna wymaga wymiany - centralnego ogrzewania stan dobry - wentylacja grawitacyjna wymagana wentylacja mechaniczna Pracowni planowania żywienia i produkcji gastronomicznej Posadzka: - parkiet - wymaga wymiany Ściany i sufit : malowane farbami mineralnymi, do wysokość 1,50m lamperia Stolarka okienna PCV Stolarka drzwiowa drewniana wymaga remontu Instalacje istniejące: - elektryczna wymaga wymiany - centralnego ogrzewania stan dobry 12

13 - wentylacja grawitacyjna Szatnia dziewcząt /obecnie magazyn/ Posadzka: - płytki ceramiczne Ściany i sufit : malowane farbami mineralnymi, do wysokość 1,50m lamperia Stolarka okienna PCV Stolarka drzwiowa drewniana wymaga remontu Instalacje istniejące: - elektryczna wymaga wymiany - centralnego ogrzewania stan dobry - wentylacja grawitacyjna Szatnia chłoców /obecnie szatnia i sanitariaty/ Posadzka: - częściowo lastrico, częściowo płytki ceramiczne Ściany i sufit : część malowana farbami mineralnymi, część wyłożona płytkami ceramicznymi pełna wysokość Stolarka okienna PCV Stolarka drzwiowa drewniana wymaga remontu Instalacje istniejące: - elektryczna wymaga wymiany - centralnego ogrzewania stan dobry - wentylacja grawitacyjna 2.2. OPIS ROBÓT BUDOWLANYCH W ramach modernizacji pomieszczeń przewiduje się: 13

14 Pracownia technologii gastronomicznej: - proj. instalacja wod.-kan. - proj. modernizacja instalacji elektrycznej - proj. instalacja wentylacji mechanicznej - proj. Instalacja multimedialna - wykonanie ścianki działowej gipsowej G-K na stelażu stalowym gr. 10cm - roboty rozbiórkowe posadzki i montaż nowych płytek ceramicznych - zamurowanie 1 szt. otworu wewn. drzwiowego 100/202cm w ścianie gr.13cm - częściowe zamurowanie otworu drzwiowego wewn. na długości 35cm w ścianie nośnej gr. 72cm zamurowanie 2 otworów okiennych wewn. 134x145cm i 76x145cm w ścianie nośnej gr.72cm - wykonanie otworu w ścianie nośnej szerokości 4,50m, wysokości 2,64m oraz nadproża N2 - rozebranie ściany gr. 10cm dł. 5,14m - wykonanie sufitu podwieszanego z płyt GKF 2x12,5mm - zakres odrębnych prac na które uzyskano zgodę WB Wydziału Budownictwa - ułożenie płytek ceramicznych na ścianach przy proj. umywalkach i zlewozmywakach oraz blatach produkcyjnych - demontaż istn. Drzwi 90/200cm, obróbka otworu -montaż nowych 2 szt. wewn. drzwi 90/200 (1x lewe, 1x prawe z samozamykaczem) - montaż urządzeń wyposażenia pracowni - malowanie ścian - zamknięcie otworu okiennego wewnętrznego 0,69x1,43m płytą gipsową - zamurowanie otworu szerokości 62cm i wys. 2,0m w ścianie działowej gr. 10cm - obustronne obłożenie ścian gr. 10cm długości 2,01m i 5,14 systemową płytą cementowo-włóknową o odp. ogniowej REI warstwami płyt 2x12,5mm Pracownia /mała/ technologii gastronomicznej - wydzielenie z powierzchni istniejącej pracowni pomieszczenia dla nauczyciela i nowego ciągu komunikacyjnego - proj. modernizacja instalacji wod.-kan. - proj. modernizacja instalacji elektrycznej - proj. instalacja wentylacji mechanicznej - proj. Instalacja multimedialna - malowanie nowo powstałej ściany lub wyłożenie jej płytkami ceramicznymi - roboty rozbiórkowe posadzki - montaż posadzki z płytek ceramicznych - wykonanie ścianki działowej gipsowej G-K na stelażu stalowym gr. 10cm - montaż nowych 1 szt. Drzwi 90/200 (lewe) Pracowni planowania żywienia i produkcji gastronomicznej - proj. modernizacja instalacji elektrycznej - proj. instalacja multimedialna 14

15 - malowanie ścian - roboty rozbiórkowe posadzki - montaż posadzki z płytek ceramicznych - montaż drzwi 120/210 dwuskrzydłowych ognioodpornych EI 60 - zamknięcie otworu okiennego wewnętrznego na ścianie dział. płytą gipsową Pokój nauczyciela - proj. modernizacja instalacji elektrycznej - proj. inst. multimedialna - wykonanie ścianki działowej gipsowej G-K na stelażu stalowym gr. 10cm - roboty rozbiórkowe posadzki - montaż posadzki z płytek ceramicznych - montaż nowych drzwi 90/200 ( prawe) - malowanie ścian Komunikacja - proj. modernizacja instalacji elektrycznej -roboty rozbiórkowe posadzki - montaż posadzki z płytek ceramicznych - wykucie otworu w ścianie wewn. nośn. gr. 13cm długości 1,40m, wys. 2,07m -montaż nadproża N3 długości 2,10m w ścianie wewn. nośnej - rozbiórka fragmentu ściany wewn. nośnej gr. 60cm poszerzenie przejścia - montaż nadproża N6 dł. 1,53m w ścianie wew. nośnej - rozbiórka fragmentu ściany wewn. nośnej gr. 58cm poszerzenie przejścia o 14cm w ścianie wewn. nośnej gr 60cm - montaż nadproża N8 dł. 1,53m w ścianie wewn. nośnej - montaż drzwi wewn. 2 szt. 120/210 dwuskrzydłowych ognioodpornych EI 60 - montaż drzwi 90/210 dwuskrzydłowych ognioodpornych EI 60 - rozbiórka fragmentu ściany wewn. nośnej gr. 42cm wykonanie otworu drzwiowego wewn. w ścianie nośnej - montaż nadproża N5 dł. 1,50m w otworze drzwiowym wewn. w ścianie nośnej Szatnia dziewcząt - proj. modernizacja instalacji wod.-kan. - proj. modernizacja instalacji elektrycznej - roboty rozbiórkowe posadzki - podniesienie poziomu posadzki ( styropian twardy gr. 10cm, wylewka cementowa z siatką stalową gr. 5cm) - montaż posadzki z płytek ceramicznych - częściowe zamurowanie otworu drzwiowego wewn. na długości 30cm w ścianie nośnej gr.45cm - zamurowanie otworu okiennego wewn. 148x145cm w ścianie nośnejgr.46cm - montaż nadproża N6 dł. 1,50m w ścianie nośnej - wykonanie ścianki działowej gipsowej G-K na stelażu stalowym gr. 10cm -montaż nowych 3szt. drzwi 2 szt. 90/200 1xlewe, 1xprawe, 1 szt80/200 lewe - ułożenie płytek ceramicznych do wys. 2,00m - malowanie ścian 15

16 Szatnia chłopców - proj. modernizacja instalacji wod.-kan. - proj. modernizacja instalacji elektrycznej - proj. przewód instalacji wentylacji - roboty rozbiórkowe posadzki - montaż posadzki z płytek ceramicznych - demontaż 2 szt. istniejących drzwi 80/200cm i 60/200cm - zamurowanie otworu drzwiowego 90/202cm w ścianie działowej gr.18cm - poszerzenie otworu drzwiowego wewn. 63/202cm w ścianie działowej gr.18cm do szerokości 100cm -montaż nadproża N4 dł. 1,50m - montaż nowych 2 szt. drzwi 90/200cm 1xlewe, 1xprawe - wykonanie ścianki działowej gipsowej G-K na stelażu stalowym gr. 10cm - wykonanie kabiny pisuaru z płyty meblowej wraz z drzwiami przesuwnymi 80/200cm - ułożenie płytek ceramicznych do wys. 2,00m - malowanie ścian Magazyn podręczny - proj. modernizacja instalacji elektrycznej - roboty rozbiórkowe posadzki - montaż posadzki z płytek ceramicznych - zamurowanie 2 szt. otworów drzwiowych 79/202cm w ścianie nośnej wewn. gr. 29cm i 62/202cm w ścianie działowej wewn. gr.10cm - demontaż ściany działowej - malowanie ścian MALOWANIE ŚCIAN I SUFITU a. Usunięcie istniejącej warstwy zniszczonych powłok malarskich mineralnych poprzez: - namoczenie ściany wodą z dodatkiem specjalnego preparatu - usunięcie farby szpachlą prowadzoną pod niewielkim kątem do powierzchni ściany, bez uszkodzeń tynku b. Usunięcie istniejącej warstwy zniszczonej lamperii z farb olejnych poprzez: - nałożenie cienkiej warstwy polimerowej gładzi, która podczas wysychania skurczy się i oderwie farbę od podłoża lub - za pomocą specjalnego preparatu c. Sprawdzenie pod kątem rys i ubytków tynku d. Oczyszczenie ewentualnych ubytków i zaszpachlowanie naprawczą masą renowacyjną e. Zagruntowanie ścian i sufitu odpowiednim preparatem f. Malowanie farbą akrylową WYMIANA STOLARKI DRZWIOWEJ, MONTAŻ NOWEJ a. Demontaż istniejących skrzydeł i futryn b. Montaż nowych drzwi należy wykonać zgodnie z instrukcją producenta c. Przed osadzeniem stolarki należy sprawdzić stan powierzchni ościeży, do których przylegać będzie ościeżnica d. W przypadku występowania nierówności lub zabrudzenia powierzchni 16

17 ościeża, należy je oczyścić i naprawić e. W sprawdzone i przygotowane ościeże należy wstawić stolarkę na podkładach lub listwach f. Po ustawieniu drzwi należy sprawdzić sprawność działania skrzydeł przy zamykaniu i otwieraniu g. Zamocowane drzwi należy uszczelnić pod względem termicznym WYKONANIE INSTALACJI WENTYLACJI MECHANICZNEJ według odrębnego opracowania MONTAŻ NADPROŻY NAD NOWO PROJEKTOWANYMI OTWORAMI według odrębnego opracowania - część konstrukcyjna WYMIANA POSADZKI a. demontaż płytek ceramicznych/parkietu b. demontaż listwy przyściennej c. demontaż listwy progowej e. uzupełnienie tynków po demontażu listwy przyściennej oraz wykonanie robót szpachlarsko-malarskich f. przygotować istniejące podłoże posadzki poprzez ewentualne usunięcie (skucie) starej warstwy o słabej przyczepności lub uzupełnienie występujących ubytków g. oczyścić podłoże z kurzu, tłuszczu, pozostałości starych klejów. h. zagruntować podłoże emulsją gruntującą. i. ułożenie płytek na zaprawie klejowej, przygotowanej zgodnie z instrukcją producenta MONTAŻ PŁYTEK ŚCIENNYCH a. przygotowanie i wyrównanie podłoża ( zeszlifowanie powierzchni, usunięcie nieczystości, kurzu, tłuszczu, resztek farb). b. zagruntowanie powierzchni c. ułożenie płytek na kleju MONTAŻ ŚCIANY GIPSOWEJ a. montaż profili do posadzek i stropów za pomocą uniwersalnych elementów mocujących rozmieszczonych max co 1m, b. montaż profili słupkowych rozmieszczonych w odległości zalecanej przez producenta c. pokrycie pierwszej strony ściany płytami gipsowymi d. ułożenie płyt z wełny mineralnej/szklanej między profilami e. pokrycie płytami gipsowymi drugiej strony ściany 2.3. ROBOTY KONSTRUKCYJNO BUDOWLANE OGÓLNA CHARAKTERYSTYKA ROBÓT KONSTRUKCYJNO BUDOWLANYCH Niniejsze opracowanie obejmuje wykonanie nadproży nad poszerzanymi i nowoprojektowanymi otworami w ścianach budynku szkoły: Całość robót należy przeprowadzić wykonując zabezpieczenia istniejącej konstrukcji poprzez jej odpowiednie podstemplowanie na czas wykonania ro- bót i uzyskania przez poszczególne elementy konstrukcyjne dojrzałości wy- starczającej do prawidłowego spełniania swojego zadania. 17

18 2.3.2 NADPROŻA STALOWE Projektuje się wykonanie nadproży w ścianach dla projektowanych nowych i powiększanych otworów. Z uwagi na grubość ściany należy wykonać nad- proża z od ze stali St3S. Belki skręcić parami śrub M12 (górą i dołem) w roz- stawie 70cm dwóch do sześciu belek stalowych gorącowalcowanych, dwute- owych IN,. Przestrzeń pomiędzy belkami zabetonować. W przypadku tyn- kowania tynkiem mineralnym belki osiatkować. Do montażu nadproża przy- stąpić po wykonaniu podstemplowania konstrukcji powyżej projektowanego nadproża. W miejscu oparcia belek wykonać przemurowanie z trzech warstw cegły klinkierowej kl. 35 na zaprawie cem. M8 z dodatkiem plastyfikatora. Dla nadproży N1 i N2 w miejscu oparcia belek na murze należy wykonać gniazdo betonowe. Po wykonaniu odpowiednich przemurowań wykonać bruzdę naj- pierw dla osadzenia pierwszych belek, a po ich osadzeniu i zakończeniu wszystkich czynności, w szczególności po wypełnieniu ( podbiciu ) zaprawą przestrzeni pomiędzy belką a istniejącym murem przystąpić do montażu ko- lejnych belek z drugiej strony ściany. Stemplowanie rozebrać po uzyskaniu wytrzymałości przez zaprawę ZAMUROWANIA I PRZEMUROWANIA. Projektuje się wykonanie zamurowań wskazanych otworów lub ich części. Zamurowań dokonać przy użyciu cegły pełnej kl. 15 na zaprawie cem. wap. klasy M5. Odcinek istniejący ściany z projektowanym łączyć poprzez strzępie. Założono, że stan techniczny murów jest dobry a mury wykonane są z cegły i zaprawy odpowiadającej parametrami wytrzymałościowymi cegle peł- nej kl. 10 i zaprawie cem. wap. M3. W przypadku stwierdzenia na budowie (np. po odbiciu tynków), że mur znajduje się w złym stanie technicznym np. jest zarysowany lub spękany, cegła jest zmurszała lub popękana, spoiny luź- ne lub ich brak wykonać przemurowania cegłą pełną kl. 15 na zaprawie cem.wap. M5. Przemurowania, o których mowa powyżej wykonać przed przystąpieniem do wykonywania nadproży. U w a g a: 1.Do wykonywania nadproży przystąpić po wykonaniu zaprojektowanych w pobliżu zamurowań i przemurowań. 2.Otwory (rozbiórki murów) poniżej projektowanych nadproży wykonywać po zakończeniu wszystkich czynności przewidzianych przy wykonywaniu nadproży i uzyskaniu przez materiały użyte do tych robót wymaganej wytrzymałości UWAGI KOŃCOWE. - Przed przystąpieniem do robót każdorazowo dokonać najpierw rozbiórki warstw wykończeniowych (tynki, szlichta, polepa, wykładzina, płytki podłogowe), a dopiero później, po upewnieniu się, że stan i układ elementów konstrukcyj- nych odpowiada spodziewanemu, przystąpić do wykonywania dalszych pro- jektowanych robót. - Wykonanie rozbiórek wskazanych w projekcie fragmentów murów, gdzie nie przewidziano wykonywania nadproży poprzedzić sprawdzeniem, czy dany odcinek nie posiada funkcji nośnej. W przypadku wątpliwości skontaktować się z projektantem. 18

19 2.4. WARUNKI OCHRONY PRZECIWPOŻAROWEJ Przedmiot inwestycji Przedmiotem inwestycji jest remont części budynku dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Ekonomiczno-Gastronomicznych w Żywcu zadanie nr pracownie: technologii gastronomicznej, planowania żywienia i produkcji gastronomicznej. Powierzchnia, wysokość, liczba kondygnacji Powierzchnia zabudowy 288,60 m 2, Powierzchnia użytkowa 231,45 m 2, Liczba kondygnacji podziemnych 0. Liczba kondygnacji nadziemnych 1. Wysokość obiektu do 4 m, grupa wysokości niski (N) Kubatura m 3. Charakterystyka zagrożenia pożarowego W budynku nie przewiduje się użytkowania większych ilości materiałów palnych, poza elementami wyposażenia i wystroju wnętrz. Pod względem palności, w zdecydowanej większości reprezentowane są materiały stałe. Nie przewiduje się możliwości magazynowania materiałów niebezpiecznych pożarowo, jak np. gazy lub ciecze łatwo zapalne, czy też materiały pirotechniczne. Wszystkie elementy stałego wyposażenia i wystroju wnętrz spełniają warunek, co najmniej trudno zapalnych. Kategoria zagrożenia ludzi oraz przewidywana ilość osób w obiekcie. Przebudowane pomieszczenia przeznaczone są dla dzieci szkolnych. W ramach inwestycji nie przewiduje się pomieszczeń do jednoczesnego przebywania więcej niż 50 osób (w pracowniach będzie przebywać maksymalnie 35 osób). Uwzględniając funkcje, wydzielone poszczególne strefy klasyfikuje się do kategorii zagrożenia ludzi ZLIII. Gęstość obciążenia ogniowego. 19

20 Gęstość obciążenia ogniowego pomieszczeń techniczno - gospodarczych, funkcjonalnie związanych z pomieszczeniami ZL, nie przekracza 500 MJ/m 2. Ocena zagrożenia wybuchem. W projektowanych obiektach nie przewiduje się przechowywania i składowania materiałów niebezpiecznych pożarowo w rozumieniu przepisów przeciwpożarowych tj. rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów ( Dz. U. Nr 109, poz. 719 ). Klasa odporności pożarowej budynku - odporność ogniowa i stopień rozprzestrzeniania ognia elementów budowlanych. Projektowana rozbudowa musi spełniać wymagania jak dla klasy D odporności pożarowej Poszczególne elementy budowlane powinny być wykonane z materiałów NRO oraz posiadać minimalną klasę odporności ogniowej: Klasa odporności pożarowej budynku Klasa odporności ogniowej elementów budynku główna konstrukcja strop ściana ściana przekrycie konstrukcja dachu zewnętrz- wewnętrzna dachu nośna na D R 30 (-) REI 30 E I30 (-) (-) W obiekcie nie są stosowane elementy budowlane inne jak tylko "nierozprzestrzeniające ognia", posiadające potwierdzenie tej cechy certyfikatem zgodności, wydanym przez Instytut Techniki Budowlanej w Warszawie. Elementy konstrukcyjne wbudowane w elementy oddzieleń przeciwpożarowych posiadają odporność ogniową jak ściany oddzieleń tak, aby zachowały swą statykę w trakcie pożaru. 20

21 W zakresie wystroju wnętrz użyto wyłącznie: materiałów, których produkty rozkładu termicznego nie są bardzo toksyczne i silnie dymiące, wykładzin podłogowych i okładzin ściennych oraz stałych elementów wystroju i wyposażenia wnętrz, co najmniej "trudno zapalnych", sufitów podwieszonych i okładzin sufitowych, co najmniej "niezapalnych", nie kapiących i nie odpadających pod wpływem ognia, W przypadku stosowania materiałów wykończeniowych luźno zwisających, w szczególności w kurtynach, zasłonach, kotarach i żaluzjach, za łatwo zapalne materiały uważa się materiały, których właściwości określone w badaniach zgodnych z Polskimi Normami odnoszącymi się do zapalności i rozprzestrzeniania płomienia przez wyroby włókiennicze, nie spełniają co najmniej jednego z niżej wymienionych kryteriów: ti 4 s, ts 30 s, nie występuje przepalenie trzeciej nitki, nie występują płonące krople. Dylatacje przechodzące przez elementy oddzieleń przeciwpożarowych zabezpieczone są do klasy odporności ogniowej tych oddzieleń. Przejścia instalacyjne (kabli, kanałów, rur) przez ściany i stropy oddzieleń przeciwpożarowych uszczelnione zostaną certyfikowanymi środkami. Przejścia te posiadają odporność ogniową jak przegrody, w których są wykonywane. Przewody wentylacyjne i klimatyzacyjne, w przypadku prowadzenia ich przez ściany i stropy oddzieleń przeciwpożarowych wyposażono w certyfikowane klapy odcinające (w klasie odporności ogniowej równej, co najmniej odporności tych oddzieleń). Ściany oddzieleń przeciwpożarowych na styku z dachem uszczelniono certyfikowanymi masami pęczniejącymi. Podział na strefy pożarowe Przedmiotowa inwestycja wykonana będą w ramach odrębnej strefy pożarowej o powierzchni 231,45 m 2 ( przy dopuszczalnej wynoszącej 8000,00 m 2 ), Ze względu na wydzielenie w/w stref od istniejącej części Szkoły (przyjętej ZLI, grupa wysokości niski), wymagana klasa odporności ogniowej elementów oddzielenia przeciwpożarowego oraz zamknięć znajdujących się w nich otworów wynosi REI120 / EI60. Ściany i stropy stanowiące elementy oddzielenia przeciwpożarowego powinny być wykonane z materiałów niepalnych. 21

22 Na styku ścian oddzielenia przeciwpożarowego zastosowano pasy z materiału niepalnego o szerokości co najmniej 2 m i klasie odporności ogniowej EI60. Łączna powierzchnia otworów w ścianach oddzielenia ppoż. nie może przekraczać 15% powierzchni ściany, a powierzchnia przeszkleń nie może przekraczać 10%. W ścianie oddzielenia przeciwpożarowego dopuszcza się wypełnienie otworów materiałem przepuszczającym światło, takim jak luksfery jeżeli powierzchnia wypełnionych otworów nie przekracza 10% powierzchni ściany. Przekrycie dachu budynku niższego powinno być nierozprzestrzeniające ognia oraz konstrukcja dachu powinna mieć klasę odporności ogniowej co najmniej R30, a przekrycie dachu RE30. Usytuowanie obiektu Przedmiotem inwestycji jest rozbudowa budynku Zespołu Szkół Ekonomiczno Gastronomicznych w Żywcu przy ul. Mickiewicza 6, działka nr ewid Odległość od obiektów sąsiednich: od strony południowej - 16,5m od strony zachodniej 12,0m od strony północnej - 44,0m od strony wschodniej - 12,0m Warunki ewakuacji Z rozpatrywanej części budynku (wydzielonej strefy pożarowej) zapewniono możliwość ewakuacji przebywających tam osób zgodnie ze wskaźnikiem 0,6 m szerokości wyjść ewakuacyjnych na każde 100 ewakuowanych osób. Minimalna szerokość wyjść ewakuacyjnych wynosi nie mniej niż 1,2 m, a wysokość nie mniej niż 2,0 m. Z wydzielonej strefy pożarowej zapewniono wyjście bezpośrednio na zewnątrz obiektu. Długość przejścia ewakuacyjnego w pomieszczeniach zaliczanych do ZL nie przekracza dopuszczalnych 40 m. Długość dojścia ewakuacyjnego przy jednym kierunku nie przekracza 20 m na poziomej drodze ewakuacyjnej. Drzwi otwierane na drogi ewakuacyjne nie zawężają ich poniżej wartości wymaganych. Zachowano minimalne wymiary szerokości korytarzy 1,4 m. 22

23 Zastosowano oznakowanie ewakuacyjne (wyjścia i kierunki ewakuacji) odpowiadające wymaganiom normowym. Korytarze oświetlone wyłącznie światłem sztucznym wyposażono w awaryjne oświetlenie ewakuacyjne odpowiadające normie PN-EN W obiekcie nie ma pomieszczeń o powierzchni powyżej 300 m 2 oraz pomieszczeń, w których mogą przebywać ludzie w grupach ponad 50 osób. Zabezpieczenie instalacji użytkowych Instalacja elektryczna Instalacje elektroenergetyczne zostaną zaprojektowane i wykonane w układzie TN-C-S, zgodnie z warunkami technicznymi normy: PN-IEC Instalacje elektryczne w obiektach budowlanych. Obowiązuje wyposażenie projektowanego obiektu w przeciwpożarowy wyłącznik prądu umieszczony przy wejściu do obiektu lub przy głównym przyłączu sieciowym (dopuszcza się przeciwpożarowy wyłącznik prądu wspólny dla całego kompleksu obiektów). Przepusty instalacyjne przechodzące przez elementy oddzieleń przeciwpożarowych są zabezpieczone do wartości odporności ogniowej tych oddzieleń. Przejścia przez pozostałe elementy są uszczelnione materiałem niepalnym. Instalacja odgromowa. Instalacja grzewcza. Instalacja wentylacyjna W obiekcie wykonany będzie układy wentylacji mechanicznej nawiewno-wywiewnej, składający się z trzech oddzielnych central wentylacyjnych, układów przewodów wentylacyjnych, kratek nawiewnych i wywiewnych oraz wentylatorów wywiewnych. Urządzenia i przewody wentylacyjne (klimatyzacyjne) w pomieszczeniach należy wykonać z zachowaniem następujących warunków : przewody wentylacyjne powinny być wykonane z materiałów niepalnych, palne izolacje termiczne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni, w sposób zabezpieczający przed rozprzestrzenianiem ognia, 23

24 przewody wentylacyjne prowadzone przez strefę pożarową, której nie obsługują powinny być obudowane elementami (ściankami, okładzinami itp.) o klasie odporności ogniowej (EI) wymaganej dla elementów oddzielenia pożarowego tych stref pożarowych bądź też wyposażone w przeciwpożarowe klapy odcinające(o klasie odporności ogniowej równej odporności oddzielenia - EIS). Dobór urządzeń przeciwpożarowych w obiekcie Zaprojektowano wyposażenie obiektu w: przeciwpożarowy wyłącznik prądu dla całego obiektu Wyposażenie w podręczny sprzęt gaśniczy Zgodnie z postanowieniami rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (Dz. U. z 2010 r. Nr 109, poz. 719), jedna jednostka masy środka gaśniczego o wadze 2 kg (lub 3 dm³) zawartego w gaśnicach, przypada na każde 100 m 2 powierzchni strefy pożarowej. W oparciu o wyżej wymienione zasady poszczególne strefy pożarowe wyposażyć należy w gaśnice proszkowe GP 4x/ABC posiadające certyfikat CNBOP, zgodnie z normatywem. Miejsca ustawienia sprzętu zostaną oznakowane zgodnie z PN-92/N-01256/01. Przygotowanie obiektu do prowadzenia działań ratowniczo - gaśniczych Zaopatrzenie wodne do zewnętrznego gaszenia pożaru Dla rozpatrywanej rozbudowy wymagane zapotrzebowanie wody do zewnętrznego gaszenia pożaru wynosi 10 dm3/s. Zaopatrzenie wodne do zewnętrznego gaszenia pożaru realizowane będzie przez hydrant zewnętrzny nadziemny, zasilany z miejskiej sieci wodociągowej, usytuowany w odległości ok. 30m. m od obiektu. Drogi pożarowe Zgodnie z postanowieniami Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030) rozpatrywany lokal nie wymaga drogi pożarowej DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE WPŁYW NA ŚRODOWISKO I ZDROWIE LUDZI a) zapotrzebowanie i jakość wody sposób odprowadzania ścieków bez zmian b) emisja zanieczyszczeń gazowych- brak c) rodzaj i ilość wytwarzanych odpadów brak 24

25 d) emisja drgań i promieniowania brak e) wpływ na istniejący drzewostan, powierzchnię ziemi - brak 2.6. INFORMACJA O OCHRONIE WARTOŚCI KULTUROWYCH Budynek Zespołu Ekonomiczno-Gastronomicznych nie jest objęty ochroną konserwatorską INFORMACJA O WPŁYWIE EKSPLOATACJI GÓRNICZEJ Teren nie jest objęty wpływami eksploatacji górniczej INFORMACJA O ZAGROŻENIU DLA ŚRODOWISKA Obiekt z uwagi na swoją funkcję nie stwarza zagrożenia ani dla środowiska ani dla higieny i zdrowia użytkowników INFORMACJA O ZGODNOŚCI Z MIEJSCOWYM PLANEM ZAGOSPODAROWANIA PRZESTRZENNEGO Planowana inwestycja jest zgodna z ustaleniami obowiązującego miejscowe- go planu zagospodarowania przestrzennego OBSZAR ODDZIAŁYWANIA OBIEKTU Obszar oddziaływania obiektu ogranicza się do działki numer 4782/1, na której obiekt jest usytuowany CHARAKTERYSTYKA ENERGETYCZNA Aktualnie budynek nie spełnia wszystkich wymogów warunków technicznych dotyczących izolacyjności cieplnej. Termomodernizacja obiektu nie wchodzi w zakres planowanych robót budow- lanych ANALIZA RACJONALNEGO WYKORZYSTANIA ENERGII Racjonalizacja wykorzystania odnawialnych źródeł energii wymaga zwrócenia uwagi na hybrydowe systemy energetyczne, umożliwiające wzajemne uzupeł- nianie się zasobów wykorzystywanej energii. Oprócz korzystania z jednego źródła energii istnieje możliwość stworzenia systemu produkcji energii opartego na szeregu osiągalnych zasobów energe- tycznych, przy czym należy brać pod uwagę ekonomiczną i techniczną wykonalność technologii. Hybrydowe systemy pozyskiwania energii to połączenie w jeden układ źródeł energii na cele energetyczne, ogrzewania pomieszczeń lub ciepłej wody użyt- kowej. Wszystkie zastosowane w układzie urządzenia mogą współpracować ze sobą, być wspólnie sterowane i funkcjonować bezpiecznie i ekonomicznie. W czasie pracy podstawowego urządzenia, kiedy jest to możliwe, system przełącza na zasilanie z drugiego ekonomiczniejszego i bardziej ekologiczne- go źródła. Kiedy drugie źródło przestaje pracować( np. gdy warunki uniemożliwiają pracę urządzenia wykorzystującego alternatywne źródło energii system wraca do zasilania ze źródła podstawowego. Synchronizacją pracy obu źródeł sterują aparatura kontrolno- pomiarowa, czujniki, regulatory i termostaty. W przedmiotowym budynku istnieje alternatywna możliwość zapewnienia wspomagania ogrzewania za pomocą kolektorów słonecznych zlokalizowa- nych np. obok budynku lub na jego dachu. Inwestor w najbliższym czasie nie przewiduje modernizacji ogrzewania w budynku. 25

26 2.13 UWAGI KOŃCOWE Wszystkie prace rozbiórkowe i wyburzeniowe należy prowadzić tak, aby nie naruszyć konstrukcji nośnej budynku. Wszystkie wymiary należy sprawdzać na budowie z uwagi na mogące wystą- pić niedokładności pomiarowe wynikające z braku dostępu do elementów kon- strukcyjnych. Wszystkie roboty budowlano montażowe muszą być prowadzone przez do- świadczonego wykonawcę pod nadzorem uprawnionego inspektora budowla- nego z przestrzeganiem przepisów w zakresie warunków technicznych wykonywania i odbioru robót budowlano montażowych. W przypadku wystąpienia trudności technicznych podczas realizacji remontu obiektu należy porozumieć się z projektantem. 3.0 INFORMACJA O PLANIE BIOZ 3.1. TEMAT OPRACOWANIA Projekt remontu części budynku dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole w Żywcu Szkół Ekonomiczno-Gastronomicznych zadanie nr PRACOWNIA TECHNOLOGII GASTRONOMICZNEJ, PRACOWNIA ŻYWIENIA, PLANOWANIA I PRODUKCJI GASTRONOMICZNEJ, 3.2. INWESTOR Powiat Żywiecki, ul. Krasińskiego 13, Żywiec 3.3. LOKALIZACJA Żywiec ul. Mickiewicza 6, działka nr ewid. 1654, Obręb 0007 Żywiec, 3.4. PROJEKTANT mgr inż. Jolanta Koniewicz upr. nr 561/ ZAKRES ROBÓT Na placu budowy znajduje się obiekt podlegający remontowi. Przewiduje się wykonywanie następujących robót: - malowanie ścian i sufitu - wymiana stolarki drzwiowej - wykonanie instalacji wentylacji mechanicznej - wyburzenia i otworów w ścianach wraz z montażem nadproży - zamurowania otworów okiennych i drzwiowych - demontaż istn. posadzki z płytek ceramicznych i wykonanie posadzki z płytek ceramicznych Przy wykonywaniu robót związanych z remontem nie występuje ryzyko wymagające opracowania planu bioz. I.KOLEJNOŚĆ WYKONYWANYCH ROBÓT: 1.zagospodarowanie placu budowy 2.roboty budowlano montażowe 3.roboty wykończeniowe 4.maszyny i urządzenia techniczne użytkowane na placu budowy 26

27 Ad.1 Zagospodarowanie placu budowy - ogrodzenie terenu i wyznaczenie stref niebezpiecznych - wykonanie dróg,wejść i przejść dla pieszych - urządzenie pomieszczeń higieniczno sanitarnych i socjalnych - zapewnienie oświetlenia naturalnego i sztucznego - zapewnienie właściwej wentylacji - zapewnienie łączności telefonicznej - urządzenia składowisk materiałów i wyrobów Ad.2 Roboty budowlano- montażowe Zagrożenie występujące przy wykonywaniu robót budowlano montażowych - upadek pracownika z wysokości (brak balustrad ochronnych przy podestach roboczych, rusztowania, brak stosowania sprzętu chroniącego przed upadkiem z wysokości przy wykonywaniu robót związanych z montażem i demontażem rusztowania) Ad.3 Roboty wykończeniowe. Zagrożenie występujące przy wykonywaniu robót wykończeniowych - upadek pracownika z wysokości (brak balustrad ochronnych przy podestach roboczych, rusztowania, brak stosowania sprzętu chroniącego przed upadkiem z wysokości przy wykonywaniu robót związanych z montażem i demontażem rusztowania) - uderzenie spadającym przedmiotem osoby postronnej korzystającej z ciągu pieszego usytuowanego przy budowa- nym lub remontowanym, obiekcie budowlanym (brak wygrodzenia strefy niebezpiecznej) Ad.4.Maszyny i urządzenia techniczne użytkowane na placu budowy - zagrożenie występujące przy wykonywaniu robót budowlanych przy użyciu maszyn i urządzeń technicznych - pochwycenie kończyny górnej lub kończyny dolnej przez napęd (brak pełnej osłony napędu) - porażenie prądem elektrycznym (brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi.) II. SPOSOBY PRZECIWDZIAŁANIA ZAGROŻENIOM BEZPIECZEŃSTWA I ZDROWIA LUDZI Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - szkolenie pracowników w zakresie bhp - zasady postępowania w przypadku wystąpienia zagrożenia - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby -zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży obuwia roboczego. Podstawa prawna opracowania Planu BIOZ - ustawa z dnia 26 czerwca 1974r. - Kodeks pracy (t. j. Jedn. DZ.U. z 1998r nr 21poz. 94 z późn. zm. 27

28 Prawo budowlane - ustawa z dnia 7 lipca 1994 z późniejszymi zmia- nami (Dz. U. z 2013 r. poz. 1409, z późn. zm. ), Ustawa z dnia 20 lu- tego 2015 o zmianie ustawy Prawo budowlane oraz niektórych in- nych ustaw, Dz. U. z dnia 27 marca 2015, poz.443) - ustawa z dnia 21 grudnia 2000r. o dozorze technicznym (Dz.U.Nr122 poz. 1321) - rozporządzenie Ministra Infrastruktury z dnia 27 sierpień 2002r. W sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych,stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi (Dz.U.nr 151 poz. 1256) Projekt remontu części budynku Zespołu Szkół Ekonomiczno- Gastronomicznych w Żywcu - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz.U.nr 62 poz. 285) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac wymagających szczególnej sprawności psy- chofizycznej (Dz.U.Nr 62 poz. 287) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U.Nr 62 poz. 288) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie uprawnień rzeczoznawców do spraw bezpieczeństwa i higieny pracy (Dz.U.Nr 62 poz. 290) - rozporządzenie Rady Ministrów z dnia 28 maja 1996r. w sprawie profi- laktycznych posiłków i napojów (Dz.U.Nr 60 poz. 278) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrzesień 1997r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U.Nr 129 poz. 844 z późn. zm.) - rozporządzenie Ministra Gospodarki z dnia 20 wrzesień 2001r. w spra- wie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogo- wych(dz.u.nr 118 poz.) - rozporządzenie Rady Ministrów z dnia 16 lipca 2002r. w sprawie rodza- jów urządzeń technicznych podlegających dozorowi technicznemu (Dz.U.Nr 120 poz. 1021) - rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowla- nych (Dz.U.Nr 47poz. 401) 28

29 - rozporządzenie Ministra infrastruktury z dnia 23 czerwca 2003 w spra- wie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. U. Nr 120, poz przepisy dotyczące pracy przy wyrobach zawierających azbest opisane w punkcie 4.2 opisu zawartego w projekcie budowlanym termomoder- nizacji ścian i stropodachu obiektu 29

30 30

31 31

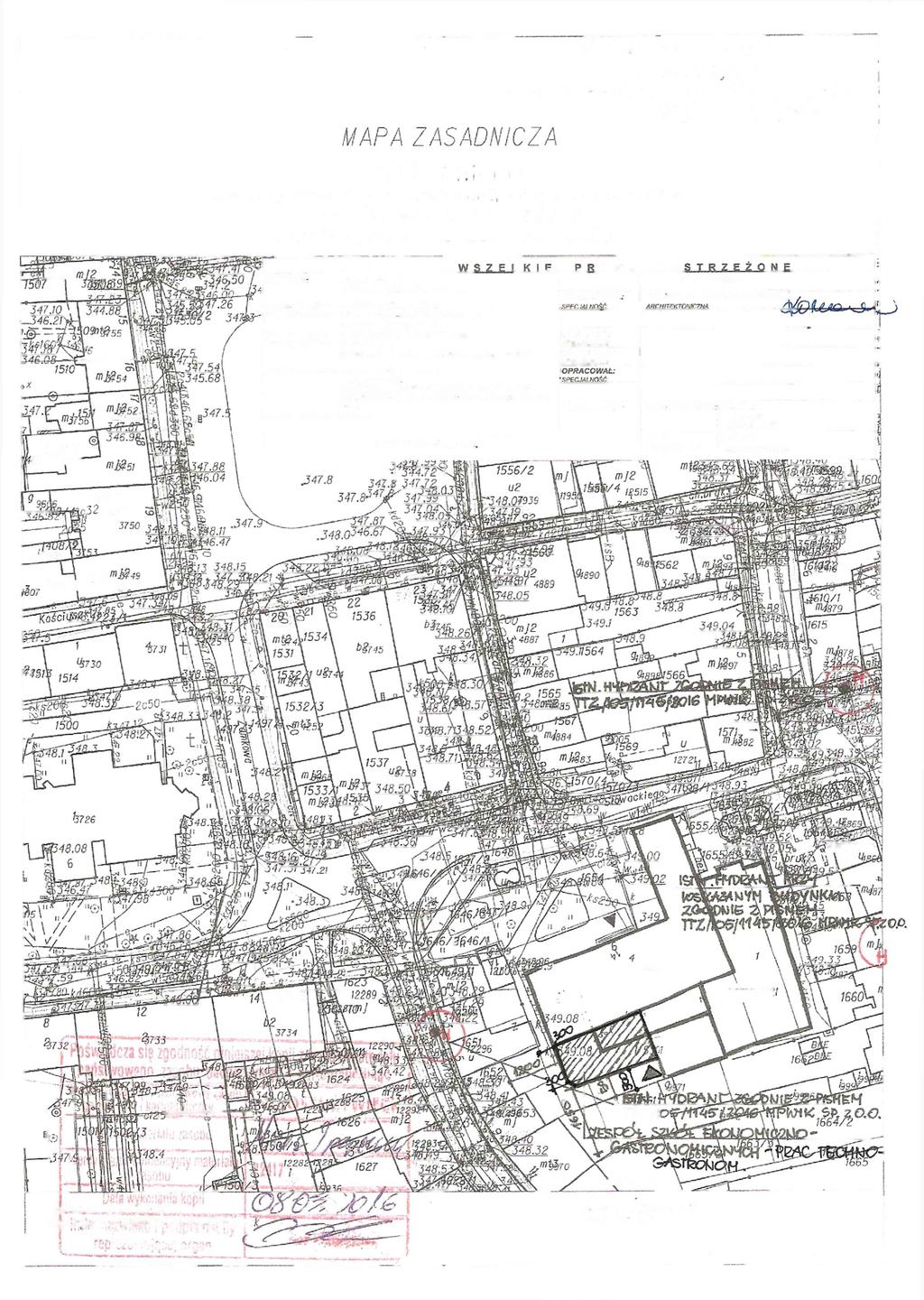

32

33

34

35

36 SUPLEMENT MARZEC 2018 r.
