1 n J PROJEKT BUDOWY ZJAZDU PUBLICZNEGO Z UŁ. BOLESŁAWA PRUSA DP3 142W / ZAKRES PrzebudęWPXnawierzchn/ brukowych na dz. 187/3 obr 22 w Pruszkowie w rejonie skrzyżowania drogi powiatowej nr 3 142w ul. B. Prusa i ul. Pogodnej w Pruszkowie. Powiat Pruszkowski inwestor S7ZROSTWO P014ćZH 7014/E w Pruszkowie ul. Drzymały Pruszków cześć opracowania PRZEBUDOWA PASA DROGOWEGO. ał numery ewidencyjne'działek, na których obiekt test usytuowan UŁ. B. PRUSA dz 187/four 22 W PRUSZKOWIE GM. PRUSZKÓW POWIAT PRUSZKOWSKI Uzgadniain bez uwag/ x..i!!i:armi,.m'e'": a-9,' #f--''/'''"/ z- ół autorski l nazwisko zakres / funky. S lalność mgr inż. Witold Pietrzak projektant nowo

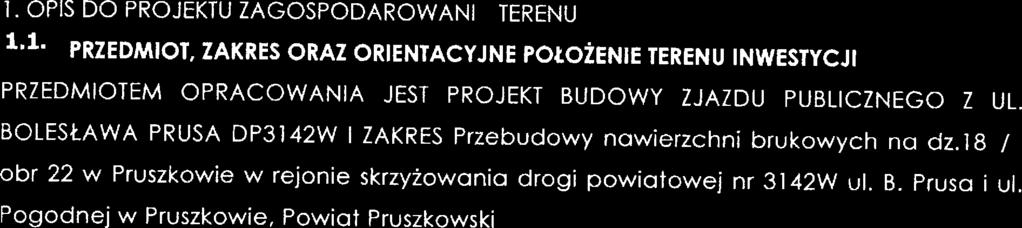

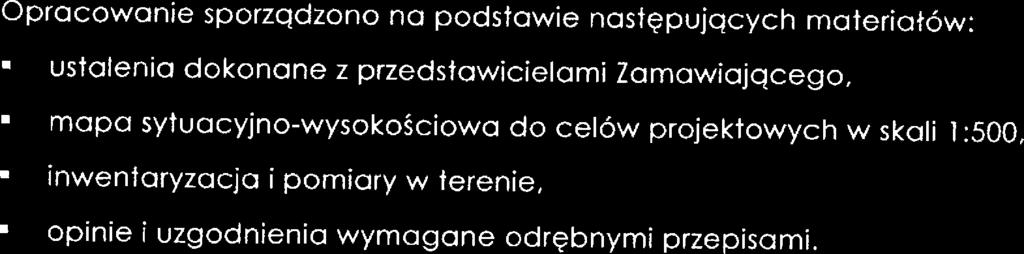

2 ]. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1 1. PRZEDMIOT, ZAKRES ORAZ ORIENTACYJNE POŁOŻENIE TERENU INWESTYCJI PRZEDMIOTEM OPRACOWANIA JEST PROJEKT BUDOWY ZJAZDU PUBLICZNEGO Z UL. BOLESŁAWA PRUSA DP3]42W l ZAKRES Przebudowy nawierzchni brukowych na dz.18j'/j obr 22 w Pruszkowie w rejonie skrzyżowania drogi powiatowej nr 3142W ul. B. Prusa i ul. Pogodnej w Pruszkowie, Powiat Pruszkowski Plan orientacyjny 263 nł \ 371 Skala 1:1500Q Opracowanie sporządzono na podstawie następujących materiałów: ustalenia dokonane z przedstawicielami Zamawiajqcego, mapa sytuacyjno-wysokościowa do celów projektowych w skali 1 :500 inwentaryzacja i pomiary w terenie, opinie i uzgodnienia wymagane odrębnymi przepisami. 2

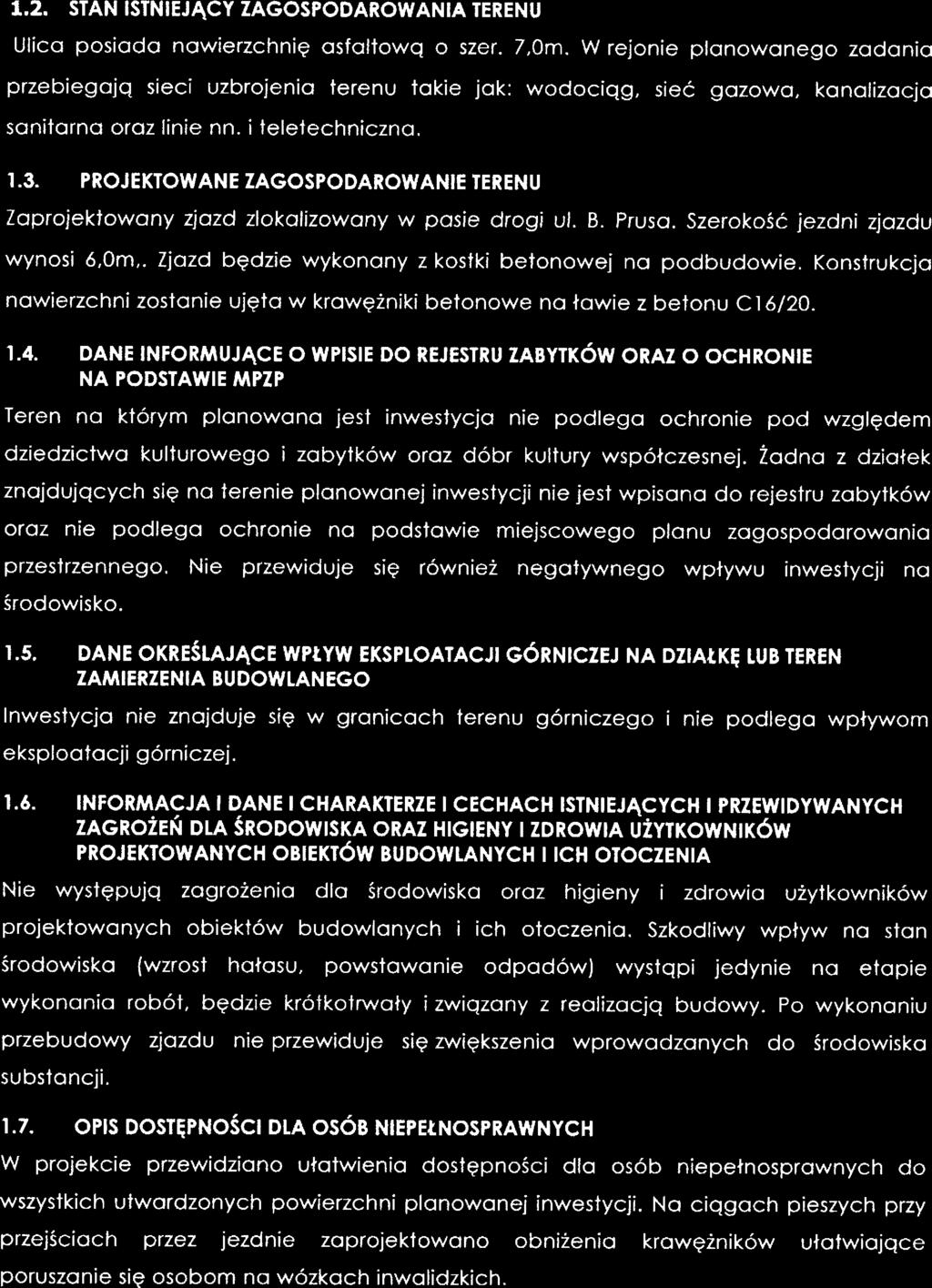

3 1.2. STAN ISTNIEJĄCY ZAGOSPODAROWANIA TERENU Ulica posiada nawierzchnię asfaltowq o czer. 7,0m. W rejonie planowanego zadania przebiegają sieci uzbrojenia terenu takie jak: wodociqg, sieć gazowa, kanalizacja sanitarne oraz linie nn. i teletechniczna ' PROJEKTOWANE ZAGOSPODAROWANIE TERENU Zaprojektowany zjazd zlokalizowane w pasie drogi ul. B. Prusa. Szerokość jezdni zjazdu wynosi 6,0m,. Zjazd będzie wykonany z kostki betonowej na podbudowie. Konstrukcja nawierzchni zostanie ujęta w krawężnika betonowe na ławie z betonu C 16/ DANE INFORMUJĄCE O WPISIE DO REJESTRU ZABYTKÓW ORAZ O OCHRONIE NA PODSTAWIE MPZP Teren na którym planowana jest inwestycja nie podlega ochronie pod względem dziedzictwa kulturowego i zabytków oraz dóbr kultury współczesnej. żadna z działek znajdujqcych się na terenie planowanej inwestycji nie jest wpisana do rejestru zabytków oraz nie podlega ochronie na podstawie miejscowego planu zagospodarowania przestrzennego. Nie przewiduje się również negatywnego wpływu inwestycji na środowisko. ].5. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA DZIAŁKĘ LUB TEREN ZAMIERZENIA BUDOWLANEGO Inwestycja nie znajduje się w granicach terenu górniczego i nie podlega wpływom eksploatacji górniczej INFORMACJA l DANE l CHARAKTERZE l CECHACH ISTNIEJĄCYCH l PRZEWIDYWANYCH ZAGROŻEŃ DLA SRODOWISKA ORAZ HIGIENY l ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH l ICH OTOCZENIA Nie występujq zagrożenia dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia. Szkodliwy wpływ na stan środowiska jwzrost hałasu, powstawanie odpadów) wystqpi jedynie na etapie wykonania robót, będzie krótkotrwały i zwiqzany z realizacjq budowy. Po wykonaniu przebudowy zjazdu nie przewiduje się zwiększenia wprowadzanych do środowiska substancj i OPIS DOSTĘPNOŚCI DLA OSÓB NIEPEŁNOSPRAWNYCH W projekcie przewidziano ułatwienia dostępności dla osób niepełnosprawnych do wszystkich utwardzonych powierzchni planowanej inwestycji. Na ciqgach pieszych przy przejściach przez jezdnie zaprojektowano obniżenia krawężników ułatwiajqce poruszanie się osobom na wózkach inwalidzkich. 3

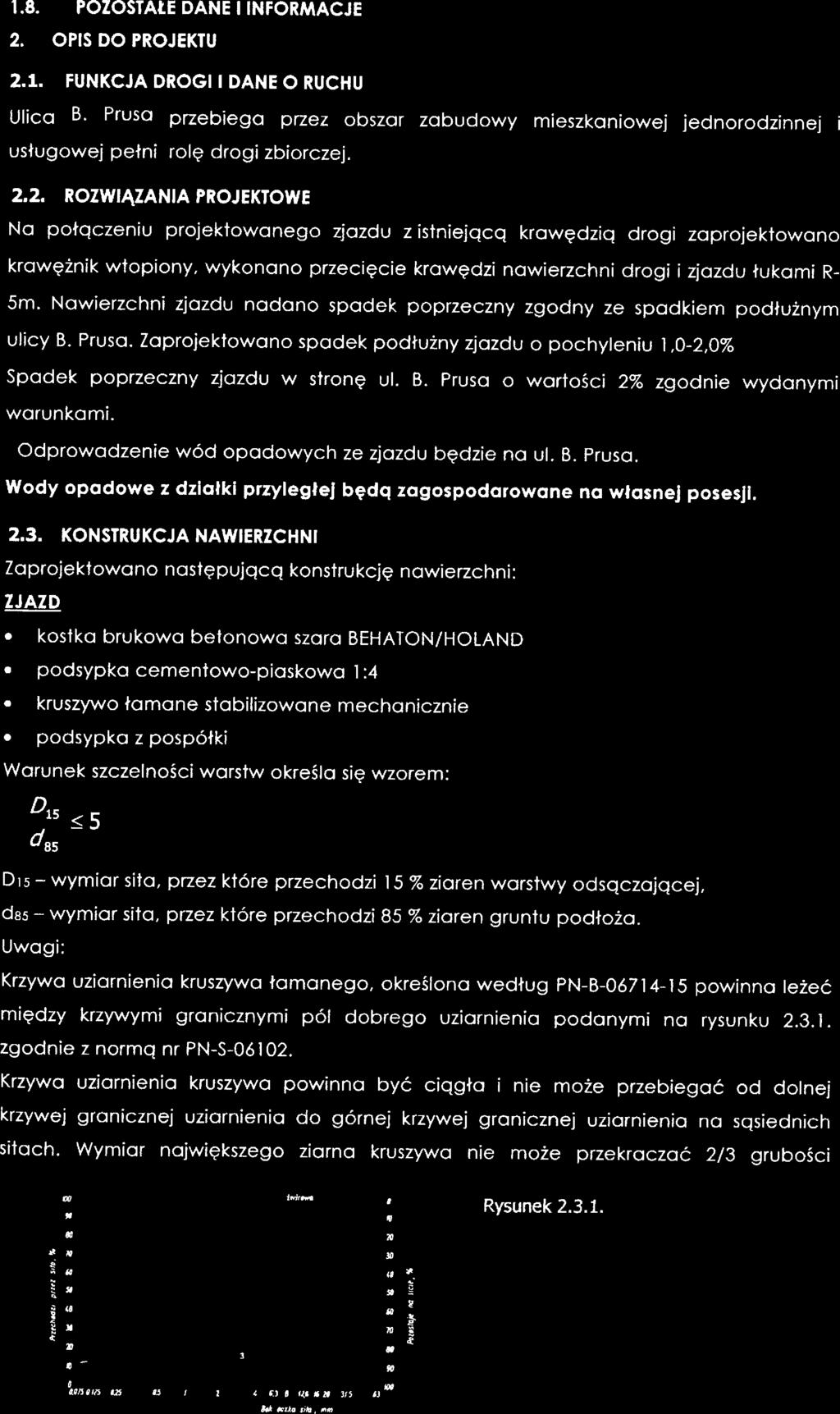

4 1.8. POZOSTAŁE DANE l INFORMACJE 2. OPIS DO PROJEKTU 2.1. FUNKCJA DROGI l DANE O RUCHU Ulica B. Prusa przebiega przez obszar zabudowy mieszkaniowej jednorodzinnej i usługowej pełni rolę drogi zbiorczej ROZWIĄZANIA PROJEKTOWE Na połqczeniu projektowanego zjazdu z istniejqcq krawędziq drogi zaprojektowano krawężnik wtopiony, wykonano przecięcie krawędzi nawierzchni drogi i zjazdu łukami R- 5m. Nawierzchni zjazdu nadano spadek poprzeczny zgodny ze spadkiem podłużnym ulicy B. Prusa. Zaprojektowano spadek podłużny zjazdu o pochyleniu 1,0-2,0% Spadek poprzeczny zjazdu w stronę ul. B. Prusa o wartości 2% zgodnie wydanymi warunkami. Odprowadzenie wód opadowych ze zjazdu będzie na ul. B. Prusa. Wody opadowe z działki przyległej będq zagospodarowane na własnej posesji KONSTRUKCJA NAWIERZCHNI Zaprojektowano następujqcq konstrukcję nawierzchni: ZJAZD kostka brukowa betonowa podsypka cementowo-piaskowa 1 :4 szara BEHATON/HOLAND kruszywo łamane stabiłizowane mechanicznie + podsypka z pospółki Warunek szczelności warstw określa się wzorem: D ŁJ,/ l. 8 cm 3 cm 20 cm 15 cm Dis - wymiar bita, przez które przechodzi 1 5 % ziaren warstwy odsqczajqcej, d8s - wymiar site. przez które przechodzi 85 % ziaren gruntu podłoża Uwagi: Krzywa uziarnienia kruszywa łamanego, określona według PN-B powinna leżeć między krzywymi granicznymi pól dobrego uziarnienia podanymi na rysunku 2.3.] zgodnie z normq nr PN-S Krzywa uziarnienia kruszywa powinna być ciqgła i nie może przebiegać od dolnej krzywej granicznej uziarnienia do górnej krzywej granicznej uziarnienia na sqsiednich setach. Wymiar największego ziarna kruszywa nie może przekraczać 2/3 grubości P 0 m U Rysunek W m m 6J

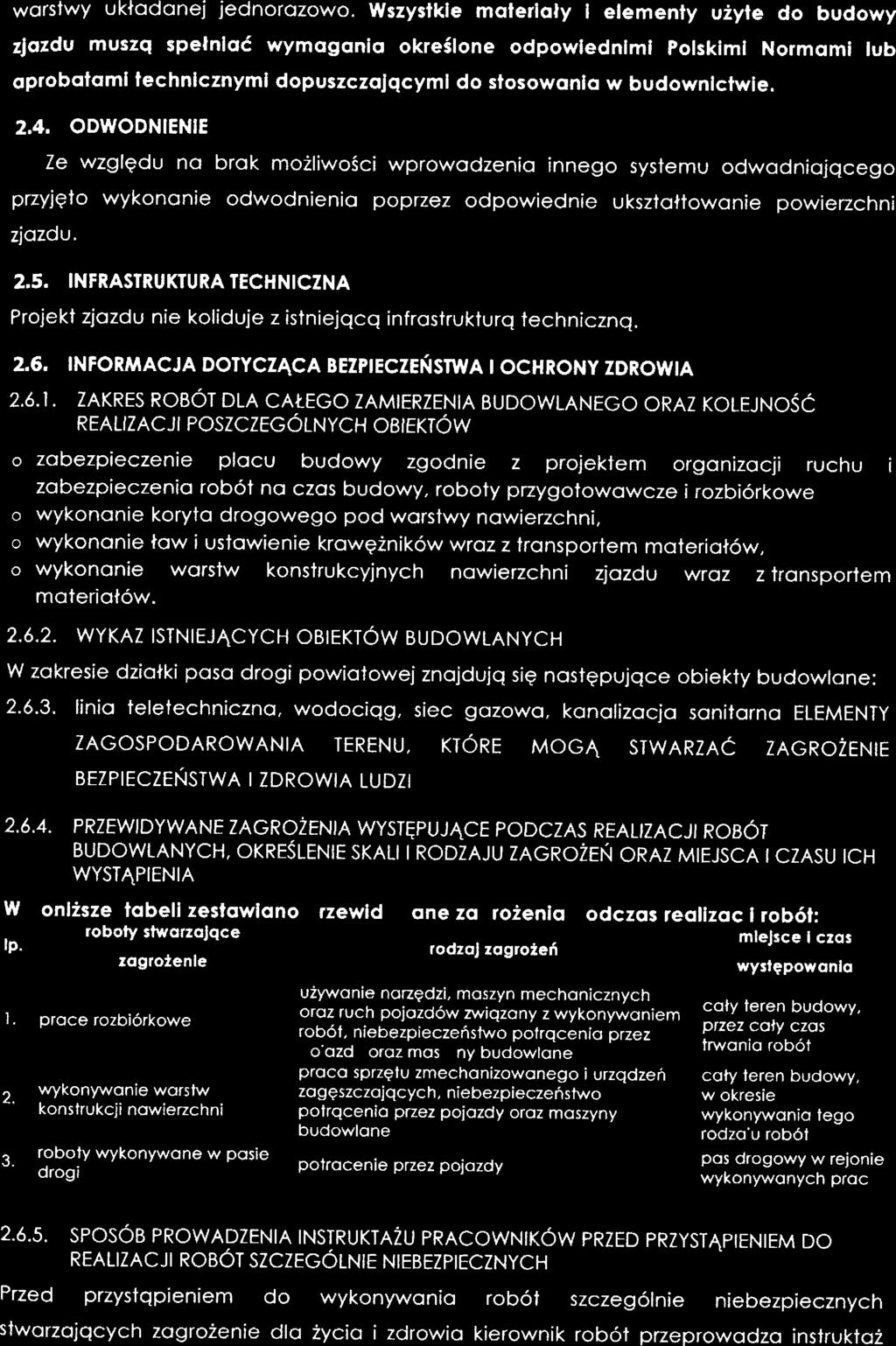

5 warstwy układanej jednorazowo. Wszystkie materiały i elementy użyte do budowy zjazdu muszq spełniać wymagania określone odpowiednimi Polskimi Normami lub aprobataml technicznymi dopuszczajqcymi do stosowania w budownictwie ODWODNIENIE Ze względu na brak możliwości wprowadzenia innego systemu odwadniajqcego przyjęto wykonanie odwodnienia poprzez odpowiednie ukształtowanie powierzchni zjazdu INFRASTRUKTURA TECHNICZNA Projekt zjazdu nie koliduje z istniejqcq infrastrukturq technicznq 2.6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA l OCHRONY ZDROWIA ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW o zabezpieczenie placu budowy zgodnie z projektem organizacji ruchu zabezpieczenia robót na czas budowy, roboty przygotowawcze i rozbiórkowe o wykonanie koryta drogowego pod warstwy nawierzchni, o wykonanie ław i ustawienie krawężników wraz z transportem materiałów, o wykonanie warstw konstrukcyjnych nawierzchni zjazdu wraz ztransdortem materiałów WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH W zakresie działki pasa drogi powiatowej znajdujq się następujqce obiekty budowlane: linia teletćchniczna, wodociqg, siec gazowa, kanalizacja sanitarna ELEMENTY ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZENSTWA l ZDROWIA LUDZI PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLENIE SKALI l RODZAJU ZAGROŻEŃ ORAZ MIEJSCA l CZASU ICH WYSTĄPIENIA W ponlższej tabeli zestawiano przewód' roboty stwarzające Ip zagrożenie prace rozbiórkowe lgdę.!ggrqżenia podczas realizacji robót miejsce l czas rodzaj zagrożeń występowania używóiii; oraz ruch pojazdów zwiqzany z wykonywaniem robót. niebezpieczeństwo potrqcenia przez cały teren budowy przez cały czas trwania robót praca sprzętu zmechanizowanego i urzqdzeń cały teren budowy wykonywanie warstw zagęszczajqcych, niebezpieczeństwo w okresie konstrukcji nawierzchni potrqcenia przez pojazdy oraz maszyny wykonywania tego budowlane rodzaju robót roboty wykonywane w pasie drogi potracenie przez pojazdy pas drogowy w rejonie wykonywanych prac SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNłKóW PRZED PRZYSTĄPIENIEM DO REALIZACJI POBYT SZCZEGÓLNIE NIEBEZPIECZNYCH Przed przystqpieniem do wykonywania robót szczególnie niebezpiecznych Stwarzajqcych zagrożenie dla życia i zdrowia kierownik robót przeprowadza instruktaż 5

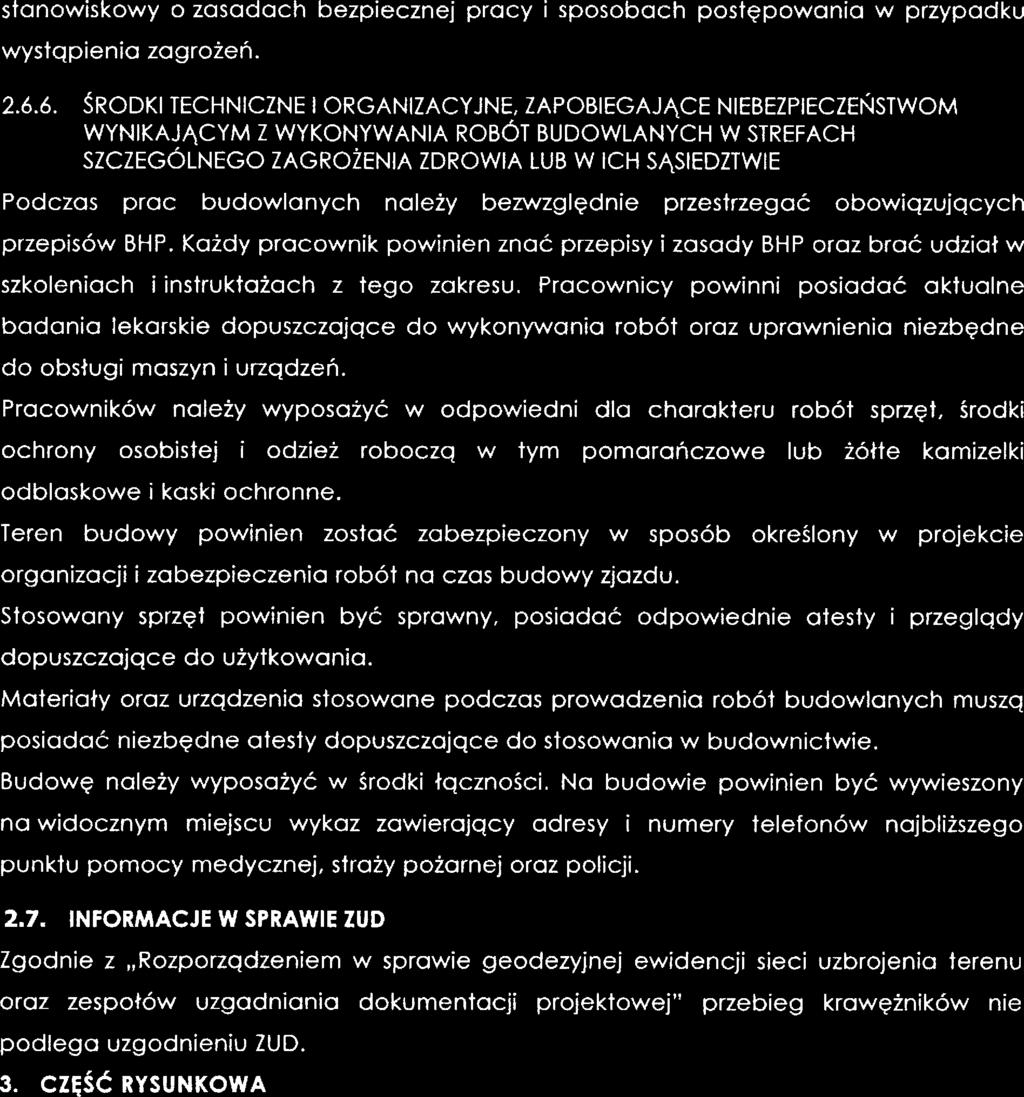

6 stanowiskowy o zasadach bezpiecznej pracy i sposobach postępowania w przypadku wystqpienia zagrożeń ŚRODKI TECHNICZNE l ORGANIZACYJNE, ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBOT BUDOWLANYCH W STREFACH SZCZEGOLNEGO ZAGROZENIA ZDROWIA LUB W ICH SĄSIEDZTWIE Podczas prac budowlanych należy bezwzględnie przestrzegać obowiqzujqcych przepisów BHP. Każdy pracownik powinien znać przepisy i zasady BHP oraz brać udział w szkoleniach i instruktażach z tego zakresu. Pracownicy powinni posiadać aktualne badania lekarskie dopuszczajqce do wykonywania robót oraz uprawnienia niezbędne do obsługi maszyn i urzqdzeń. Pracowników należy wyposażyć w odpowiedni dla charakteru robót sprzęt, środki ochrony osobistej i odzież roboczq w tym pomarańczowe lub żółte kamizelki odblaskowe i kaski ochronne. Teren budowy powinien zostać zabezpieczony w sposób określony w projekcie organizacji i zabezpieczenia robót na czas budowy zjazdu. Stosowany sprzęt powinien być sprawny, posiadać odpowiednie atesty i przeglqdy dopuszczajqce do użytkowania. Materiały oraz urzqdzenia stosowane podczas prowadzenia robót budowlanych muszq posiadać niezbędne atesty dopuszczajqce do stosowania w budownictwie. Budowę należy wyposazyć w środki łqczności. Na budowie powinien być wywieszony na widocznym miejscu wykaz zawierajqcy adresy i numery telefonów najbliższego punktu pomocy medycznej, straży pożarnej orclz policji INFORMACJE W SPRAWIE ZUD Zgodnie z.,rozporzqdzeniem w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji projektowej" przebieg krawężników nie podlega uzgodnieniu ZUD. 3. CZESC RYSUNKOWA
