1 IGE-XAO OLS S. Z O.O. SEE Electrical LT V6R1 rojekt przykładowy Broszura opisuje przykład tworzenia projektu składającego się z dwóch schematów zasadniczych. ierwszy schemat zawiera obwód zasilania i obwody silnika M1 (obwód mocy i sterowania). Drugi schemat zawiera obwody silnika M2 (obwód mocy i sterowania).
2 Spis treści rojekt przykładowy1 2 Wprowadzenie... 2 Skróty... 3 Drukowanie projektu przykładowego... 3 Zakładanie nowego projektu... 4 Rysunek zostanie wyświetlony na ekranie Zapis projektu... 6 Tworzenie schematu Linie potencjałowe... 6 Symbole elektryczne... 8 Wstawienie wyłącznika... 8 Wstawienie rozłącznika... 9 Wstawienie silnika... 9 Wprowadzenie kodu katalogowego i opisu Wstawienie zestyków mocy Wstawienie szeregu zacisków listwowych na zasilaniu Wstawienie szeregu zacisków listwowych przed silnikiem Wstawianie połączeń pomiędzy symbolami Wstawienie cewki stycznika odłączenie cewki stycznika Wstawianie przycisku na połączeniu Wstawienie symbolu zestyku rozwiernego ZR Kopiowanie fragmentu rysunku Wstawienie symbolu lampki Wstawienie zestyku zwiernego ZZ odłączenie lampki H1 i styku K Wstawienie zacisków listwowych do podłączenia przycisków i lampki Wstawić symbol kabla do zasilania silnika oniżej utworzony schemat Zapisać projekt Tworzenie schematu Wyświetlanie dwóch schematów jednocześnie Kopiowanie linii potencjałowych Symbole elektryczne na schemacie Wstawienie bezpiecznika trójfazowego Kopiowanie bezpiecznika trójfazowego SEE Electrical LT V6R1 rojekt rzykładowy1 1

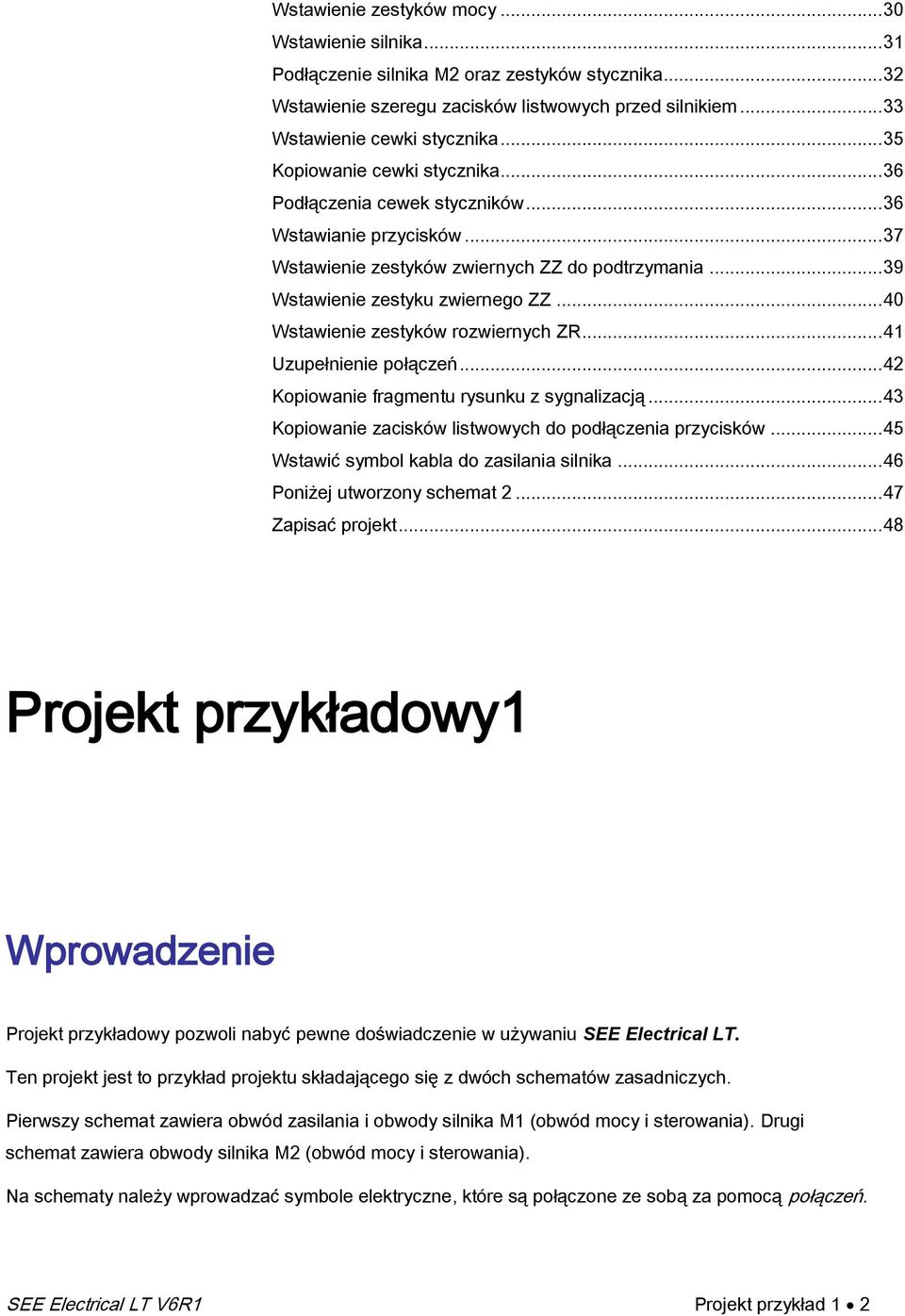

3 Wstawienie zestyków mocy Wstawienie silnika odłączenie silnika M2 oraz zestyków stycznika Wstawienie szeregu zacisków listwowych przed silnikiem Wstawienie cewki stycznika Kopiowanie cewki stycznika odłączenia cewek styczników Wstawianie przycisków Wstawienie zestyków zwiernych ZZ do podtrzymania Wstawienie zestyku zwiernego ZZ Wstawienie zestyków rozwiernych ZR Uzupełnienie połączeń Kopiowanie fragmentu rysunku z sygnalizacją Kopiowanie zacisków listwowych do podłączenia przycisków Wstawić symbol kabla do zasilania silnika oniżej utworzony schemat Zapisać projekt rojekt przykładowy1 Wprowadzenie rojekt przykładowy pozwoli nabyć pewne doświadczenie w używaniu SEE Electrical LT. Ten projekt jest to przykład projektu składającego się z dwóch schematów zasadniczych. ierwszy schemat zawiera obwód zasilania i obwody silnika M1 (obwód mocy i sterowania). Drugi schemat zawiera obwody silnika M2 (obwód mocy i sterowania). Na schematy należy wprowadzać symbole elektryczne, które są połączone ze sobą za pomocą połączeń. SEE Electrical LT V6R1 rojekt przykład 1 2
4 Uwaga: Do rysowania połączeń należy używać wyłącznie połączeń. Zakazane jest używanie zwykłych linii. Skróty M Wybrać polecenie z menu Wybrać kategorię z menu wstęgowego Wybrać panel z menu wstęgowego oraz polecenie w tym panelu * Wybrać pole w oknie lub w dialogu za pomocą lewego przycisku myszy. # Wprowadzić wartość + Wybrać element kursorem Wybrać ikonę Drukowanie projektu przykładowego Uruchomić SEE Electrical LT. Następnie wybrać: M lik > Otwórz > rojekt * rojekt przykładowy1 * Otwórz rojekt zostanie otwarty. Standardowo na ekranie wyświetlą się trzy obszary. Eksplorator rojektów znajduje się w lewej części okna SEE Electrical LT. * Wykonać dwuklik na module Schematy zasadnicze w Eksplorator rojektów. * Wykonać dwuklik na schemacie "0001". M lik > Drukowanie > Drukuj Wyświetli się okno dialogowe Drukowanie. * Zakres wydruku: Wszystko Będą drukowane wszystkie rysunki. SEE Electrical LT V6R1 rojekt rzykładowy1 3
5 Zakładanie nowego projektu M lik > Nowy Wyświetli się następujące okno dialogowe Nowy rojekt, zawierające projekty. (Uwaga: Okno dialogowe może zawierać różne informacje). * Nazwa pliku # rojekt testowy * Zapisz Wyświetli się okno Wybierz szablon projektu z listą dostępnych szablonów projektu: See2Caddy Standard+v6r1 Standard-Solidworks EN (Uwaga: Okno dialogowe może zawierać różne informacje). * Standard+v6r1 Wyświetli się okno programu składające się z trzech pionowych obszarów oraz Menu wstęgowe: Eksploratory rojektów i Symboli. Obszar do rysowania (środek okna) Właściwości (prawa część okna) Uwaga: Wyświetlanie danego eksploratora można włączyć/wyłączyć poleceniem Rysunek > Widok > Eksplorator.. W oknie Właściwości można wstawić informacje dotyczące całego projektu. Jeżeli podstawienia tekstowe są określone w tabelce rysunkowej na arkuszu formatowym, na którym będą rysowane schematy zasadnicze, to wyświetlą się identyczne dane na wszystkich schematach projektu. Informacje dotyczące klienta roszę wprowadzić nazwę klienta, dla którego jest wykonywany projekt (wiersz Klient) oraz dane adresowe klienta itd.. SEE Electrical LT V6R1 rojekt przykład 1 4
6 Informacje ogólne o projekcie W polach "Opis projektu 01 10", wprowadzamy informacje związane z projektem. Te opisy są automatycznie wstawiane na wszystkie schematy, jeżeli istnieją odpowiednie podstawienia na arkuszu formatowym. odstawienia tekstowe Opis projektu 01 i Opis projektu 02 są użyte w arkuszu formatowym o nazwie Arkusz formatowy A3, 1-10 kolumn. Arkusz ten jest zadeklarowany jako standardowy w szablonie projektu Standard+v6r1. Wypełnić teksty w oknie dialogowym: * Opis projektu 01: # rojekt przykładowy1 * Opis projektu 02: # SEE Electrical LT Wprowadzić informacje dotyczące klienta. Założenie nowego rysunku * Wskazać Schematy zasadnicze w Eksploratorze projektów. Rysunek Nowy (z menu wstęgowego) Zostanie wyświetlone okno Informacje, służące do wprowadzenia opisów rysunku. # 1 Numer rysunku 1 jest automatyczne proponowany przez SEE Electrical LT, ale można go zmienić. * Opis strony 01 Wprowadzone informacje stosują się tylko do aktywnego schematu. Informacje te wyświetlą się na arkuszu formatowym, jeżeli istnieją odpowiednie podstawienia. # Obwód mocy M1 * Opis strony 02 # Schemat zasadniczy zasilania i sterowania M1 * Data utworzenia rysunku: # SEE Electrical LT wprowadza automatycznie datę, ale można ją zmienić. Jeżeli klikniemy na ikonę w wierszu Data utworzenia rysunku, możemy wprowadzić inną. SEE Electrical LT V6R1 rojekt rzykładowy1 5
7 Rysunek zostanie wyświetlony na ekranie. Zapis projektu M lik > Zapisz Tworzenie schematu 1 Ten rozdział pokaże jak utworzyć schemat 1. Linie potencjałowe Wstawić 3 linie potencjałowe na górze schematu i 2 na dole. SEE Electrical LT V6R1 rojekt przykład 1 6
8 Schematyka Linia potencjałowa Górna # L1 * OK Kliknąć na ikonę, wyświetli się okno dialogowe, wprowadzić nazwę linii potencjałowej. Górna # L2 * OK Górna # L3 Uwaga 1: Linię potencjałową górną można również wstawiać po używając klawisza funkcyjnego F11. W następnym etapie wprowadzamy linię potencjałową dolną. Dolna # E * OK Dolna # N Uwaga 2: Linię potencjałową górną można również wstawiać po używając klawisza funkcyjnego F12. SEE Electrical LT V6R1 rojekt rzykładowy1 7
9 Symbole elektryczne Wstawić symbole elektryczne na schemat. Aby wyświetlić Eksplorator symboli, klikamy na przycisk Symbole w lewym dolnym rogu okna eksploratorów. Eksploratory wyświetlane są naprzemiennie, tzn. wciśnięcie przycisku Symbole powoduje wyświetlenie Eksplorator symboli, a wciśnięcie przycisku Eksploratora projektów. Symbole podzielone są na biblioteki np. Norma EN Biblioteki zawierają rodziny symboli np. Bezpieczniki. Rodziny symboli są uporządkowane w kolejności alfabetycznej. Wybrać odpowiednią bibliotekę. Wybrać odpowiednią rodzinę. Wybrać odpowiedni symbol i wstawić go na rysunek. Wstawienie wyłącznika Wstawić wyłącznik magneto-termiczny 3 w kolumnie 3. + Otworzyć klikiem bibliotekę Norma EN Otworzyć klikiem rodzinę Zabezpieczenia. + Kliknąć na symbol Wyłącznik magneto-termiczny 3. o wybraniu symbolu, symbol będzie prowadzony kursorem. + rzesunąć kursor z symbolem (nie wciskać lewego klawisza myszki) do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,230). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol wyłącznika jest oznaczony Q1 (zgodnie z tym, co zadeklarowano projektując ten symbol). Współrzędne kursora są wyświetlane na dolnej belce okna programu. SEE Electrical LT V6R1 rojekt przykład 1 8
10 Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. Aby zmienić oznaczenie na F1 należy: + Wskazać dwuklikiem wstawiony symbol. Zostanie wyświetlone okno Właściwości symbolu. * Oznaczenie. # F1. Wstawienie rozłącznika Wstawić Rozłącznik + Zamknąć klikiem rodzinę Zabezpieczenia. Otworzyć klikiem rodzinę Rozłączniki wielopolowe. + Kliknąć na symbol 3. + rzesunąć kursor z symbolem do 2 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (65,170). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol rozłącznika jest oznaczony Q1 (zgodnie z tym, co zadeklarowano projektując ten symbol). Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. Wstawienie silnika Wstawić silnik 3: SEE Electrical LT V6R1 rojekt rzykładowy1 9
11 + Zamknąć klikiem rodzinę Rozłączniki wielopolowe. Otworzyć klikiem rodzinę Silniki i generatory. + Kliknąć na symbol Silnik 3faz.+ E. + rzesunąć kursor z symbolem do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,55). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol silnika jest oznaczony M1. Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. Wprowadzenie kodu katalogowego i opisu Wprowadzić informacje o kodzie i funkcji tych trzech symboli: + Wykonać dwuklik na symbolu wyłącznika F1. Wyświetli się okno dialogowe Właściwości symbolu. * Oznaczenie (-) F1 * Kod # V3 Jest to przykład kodu. Standardowo kod nie jest wyświetlany. Można go wyświetlić zaznaczając opcję okaż. * Numer końcówki 00 Użytkownik może zmieniać numery końcówek. Zgodnie z tym, co zadeklarowano projektując ten symbol, standardowo symbol ma numery końcówek od 1 do 6. Zmienić również typ silnika i wyłącznika głównego. Wyłącznik główny otrzyma przykładowy kod S3, a silnik - typ M10. SEE Electrical LT V6R1 rojekt przykład 1 10
12 Wstawienie zestyków mocy Wstawić zestyki mocy 3 Wstawić pierwszy zestyk mocy. + Zamknąć klikiem rodzinę Silniki i generatory. Otworzyć klikiem rodzinę Zestyki styczników 2, 3, 4. + Kliknąć na symbol 3-ZZ mocy. + rzesunąć kursor z symbolem do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,170). Zostanie wyświetlone okno Właściwości symbolu, ponieważ jest to symbol slave. Oznaczenie należy wprowadzić ręcznie. * Oznaczenie (-). # K1. Wstawić drugi zestyk mocy. + Wstawić wybrany symbol na schemat w kolumnie 4, współrzędne (145,170). onownie wyświetli się okno dialogowe Właściwości symbolu: * Oznaczenie (-) # K2 rawym przyciskiem myszy zakończyć tryb wstawiania symboli SEE Electrical LT V6R1 rojekt rzykładowy1 11
13 Wstawienie szeregu zacisków listwowych na zasilaniu Wstawić 5 zacisków listwowych na zasilaniu + Zamknąć klikiem rodzinę Zestyki styczników 2, 3, 4. Otworzyć rodzinę Zaciski. + Kliknąć na symbol 5 zacisków 90 pionowy. + rzesunąć kursor z symbolem do 2 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (65,70). Zostanie wyświetlone okno Właściwości symbolu, ponieważ są to zaciski listwowe. Oznaczenie należy wprowadzić ręcznie. * Oznaczenie (-). # X1 (Oznaczenie listwy) * Numer zacisku. # 1 * Indeks zacisku. # 1 # Kod Wprowadzić kod * OK rawym przyciskiem myszy zakończyć tryb wstawiania symboli Oznaczenia kolejnych zacisków (X1:2, X1:3, X1:4 i X1:5) nadawane są automatycznie. SEE Electrical LT V6R1 rojekt przykład 1 12
14 Wstawienie szeregu zacisków listwowych przed silnikiem Wstawić 4 zaciski listwowe przed silnikiem. + Kliknąć na symbol 4 zaciski 90 pionowy. + rzesunąć kursor z symbolem do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,70). Zostanie wyświetlone okno Właściwości symbolu, ponieważ są to zaciski listwowe. Oznaczenie należy potwierdzić. * OK rawym przyciskiem myszy zakończyć tryb wstawiania symboli Wstawianie połączeń pomiędzy symbolami Wstawić 3 połączenia między szyny L1, L2 i L3, a zaciski X1:1, X1:2 i X1:3 Schematyka Wstawianie połączeń otrójnie + Wskazać punkt początkowy na szynie L1 o współrzędnych (65,260). + rzesunąć kursor końcówkę zacisku X1:1 i kliknąć. Wstawić 3 połączenia między szyny L1, L2 i L3, a końcówki silnika U1, V1 i W1. Schematyka Wstawianie połączeń SEE Electrical LT V6R1 rojekt rzykładowy1 13
15 otrójnie + Wskazać punkt początkowy na szynie L1 o współrzędnych (110,260). + rzesunąć kursor na końcówkę silnika U1 i kliknąć. odłączyć zacisk X1:4 z linią potencjałową N, a zacisk X1:5 z linią potencjałową E. ołączyć końcówkę silnika E z linią potencjałową E. Schematyka Wstawianie połączeń ojedynczo + Wskazać końcówkę zacisku X1:4. + rzesunąć kursor na linię potencjałową N i kliknąć. + Wskazać końcówkę zacisku X1:5. + rzesunąć kursor na linię potencjałową E i kliknąć. + Wskazać końcówkę silnika E. + rzesunąć kursor na linię potencjałową E i kliknąć. rawym przyciskiem myszy zakończyć tryb wstawiania połączeń. Uwaga: olecenie wstawiania 3 połączeń można wywołać za pomocą klawiszy Ctrl + 3, a polecenie wstawiania 1 połączenia za pomocą klawiszy Ctrl + 1. ołączyć końcówki styków mocy styczników K1 i K2. SEE Electrical LT V6R1 rojekt przykład 1 14
16 Schematyka Wstawianie połączeń ojedynczo + Wskazać punkt początkowy nad końcówką 1 styku mocy stycznika K1 o współrzędnych (110,180). + Wskazać kolejny punkt za końcówką 2 styku mocy stycznika K2 o współrzędnych (145,150). + Wskazać ostatni punkt za końcówką 6 styku mocy stycznika K1 o współrzędnych (120,150). Schematyka Wstawianie połączeń ojedynczo + Wskazać punkt początkowy nad końcówką 3 styku mocy stycznika K1 o współrzędnych (115,185). + Wskazać końcówkę 3 styku mocy stycznika K2 o współrzędnych (150,170). + Wskazać kolejny punkt za końcówką 4 styku mocy stycznika K2 o współrzędnych (150,145). + Wskazać ostatni punkt za końcówką 4 styku mocy stycznika K1 o współrzędnych (115,145). Schematyka Wstawianie połączeń SEE Electrical LT V6R1 rojekt rzykładowy1 15
17 ojedynczo + Wskazać punkt początkowy nad końcówką 5 styku mocy stycznika K1 o współrzędnych (120,190). + Wskazać końcówkę 5 styku mocy stycznika K2 o współrzędnych (155,170). + Wskazać kolejny punkt za końcówką 6 styku mocy stycznika K2 o współrzędnych (155,140). + Wskazać ostatni punkt za końcówką 2 styku mocy stycznika K1 o współrzędnych (110,140). Wstawienie cewki stycznika Wstawić cewkę stycznika. + Otworzyć klikiem rodzinę Cewki przekaźników. + Kliknąć na symbol 1 przekaźnik. + rzesunąć kursor z symbolem do 5 kolumny schematu. + Wstawić cewkę na schemat, współrzędne (190,110). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol jest oznaczony K1 (zgodnie z tym, co zadeklarowano projektując ten symbol). Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. Zmienić kod stycznika. + Wykonać dwuklik na symbolu. * Kod # DILM12-21(230V50HZ,240V60HZ) Kod przykładowy SEE Electrical LT V6R1 rojekt przykład 1 16
18 odłączenie cewki stycznika ołączyć cewkę K1 z liniami potencjałowymi L3 i N. Schematyka Wstawianie połączeń ojedynczo + Wskazać punkt początkowy na linii potencjałowej L3 nad cewką stycznika K1 o współrzędnych (190,250). + Wskazać punkt końcowy na linii potencjałowej N pod cewką stycznika K1 o współrzędnych (190,85). rawym przyciskiem myszy zakończyć tryb wstawiania połączeń. Wstawianie przycisku na połączeniu Symbole wstawiane na połączenie rozcinają automatycznie to połączenie na końcówkach. Wstawić symbol przycisku na istniejące połączenie. + Otworzyć klikiem rodzinę Rozłączniki 1, zawierającą przyciski. + Kliknąć na symbol ZZ nap. ręczny. + rzesunąć kursor z symbolem do 5 kolumny schematu. + Wstawić przycisk na schemat, współrzędne (190,225). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol jest oznaczony S1 (zgodnie z tym, co zadeklarowano projektując ten symbol). Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. SEE Electrical LT V6R1 rojekt rzykładowy1 17
19 Zmienić kod przycisku. + Wykonać dwuklik na rozłączniku. * Kod # M22-D-G-X1 Kod przykładowy Wstawienie symbolu zestyku rozwiernego ZR Wstawić na połączenie na cewką K1 zestyk rozwierny K2: + Otworzyć klikiem rodzinę Zestyki przekaźników, ZR. + Kliknąć na symbol ZR pomocniczy. + rzesunąć kursor z symbolem do 5 kolumny schematu. + Wstawić zestyk na schemat, współrzędne (190,170). Wyświetli się okno dialogowe Właściwości symbolu. * Oznaczenie (-) # K2 * Numer końcówki 00 # 21 * Numer końcówki 01 # 22. SEE Electrical LT V6R1 rojekt przykład 1 18
20 * OK rawym przyciskiem myszy zakończyć tryb wstawiania symboli. Kopiowanie fragmentu rysunku Kolumna 6 jest dokładnie taka jak kolumna 5, z wyjątkiem oznaczeń symboli. Skopiować zawartość kolumny 5 do kolumny 6. + Wskazując pierwszy punkt i rozciągając, zaznaczyć strefę jak na rysunku. Zaznaczone elementy są wyświetlone na czerwono. + Kliknąć prawym klawiszem. Wyświetli się menu kontekstowe. M Kopiuj + rzesunąć strefę we właściwe miejsce i kliknąć. SEE Electrical LT V6R1 rojekt rzykładowy1 19
21 Wyświetli się okno dialogowe Właściwości symbolu dla styku rozwiernego. * Oznaczenie (-) # K1. Wstawienie symbolu lampki Wstawić symbol lampki w kolumnie 7: + Otworzyć klikiem rodzinę Lampki. + Kliknąć na symbol Lampka. + rzesunąć kursor z symbolem do 7 kolumny schematu. + Wstawić lampkę na schemat, współrzędne (270,110). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol jest oznaczony 1 (zgodnie z tym, co zadeklarowano projektując ten symbol). rawym przyciskiem myszy zakończyć tryb wstawiania symboli. Zmienić oznaczenie, numery końcówek i kod lampki. + Wykonać dwuklik na symbolu lampki. Wyświetli się okno dialogowe Właściwości symbolu. * Oznaczenie (-) # H1 * Kod # Q18LF-GN/WB Kod przykładowy SEE Electrical LT V6R1 rojekt przykład 1 20
22 * Numer końcówki 00 # 1 * Numer końcówki 01 # 2 Obrócić i przesunąć numery końcówek lampki, ponieważ są błędnie wyświetlane. Operacje Wybierz Zaznacz element + Wskazać numer końcówki 1. Zostanie zaznaczona na czerwono. * Kąt tekstu (w oknie Właściwości). # 0 + Wskazać numer końcówki 2. Zostanie zaznaczona na czerwono. * Kąt tekstu (w oknie Właściwości). # 0 * Justowanie tekstu (w oknie Właściwości). # Lewo. Rysuj Styl Ustawić siatkę na rysowanie co 1 mm. Operacje Wybierz Zaznacz element + Wskazać numer końcówki 2. Zostanie zaznaczona na czerwono. Edycja Modyfikuj rzesuń + Wskazać poprawne miejsce dla numeru końcówki 2. SEE Electrical LT V6R1 rojekt rzykładowy1 21
23 Rysuj Styl Ustawić siatkę na rysowanie co 5 mm, w celu poprawnego wstawiania symboli i połączeń. Wstawienie zestyku zwiernego ZZ Wstawić zestyk ZZ pomocniczy w kolumnie 7: Wykonać dwuklik na rodzinie symboli Zestyki przekaźników, ZZ. Wybrać ZZ pomocniczy. + Wstawić symbol na schemat, współrzędne (270,170). * Oznaczenie (-) # K1 (oznaczenie można także wybrać z listy istniejących w projekcie oznaczeń) * Numer końcówki 00 # 13 * Numer końcówki 01 # 14 * OK rawym przyciskiem myszy zakończyć tryb wstawiania symboli odłączenie lampki H1 i styku K1 ołączyć lampkę H1 z linią potencjałową N, styk K1 z L3 oraz lampkę H1 ze stykiem K1. Schematyka Wstawianie połączeń SEE Electrical LT V6R1 rojekt przykład 1 22
24 ojedynczo + Wskazać punkt początkowy na linii potencjałowej L3 nad stykiem K1 o współrzędnych (270,250). + Wskazać punkt końcowy na linii potencjałowej N pod lampką H1 o współrzędnych (270,85). rawym przyciskiem myszy zakończyć tryb wstawiania połączeń. Wstawienie zacisków listwowych do podłączenia przycisków i lampki Wstawić 6 zacisków do wyprowadzenia przycisku S1 i S2 oraz lampki H2. + Otworzyć rodzinę Zaciski. + Kliknąć na symbol 1 zacisk 90 pionowy. + rzesunąć kursor z symbolem do 5 kolumny schematu, nad przycisk S1. + Wstawić zacisk na schemat, współrzędne (190,240). Zostanie wyświetlone okno Właściwości symbolu, ponieważ są to zaciski listwowe. Oznaczenie należy wprowadzić ręcznie. * Oznaczenie (-). # X2 (Oznaczenie listwy) * Numer zacisku. # 1 * Indeks zacisku. # 1 # Kod Wprowadzić kod np. Zug 2,5. SEE Electrical LT V6R1 rojekt rzykładowy1 23
25 rawym przyciskiem myszy zakończyć tryb wstawiania symboli. + Wskazać zacisk X2:1. Ctrl+C (lub z menu kontekstowego wybrać Kopiuj). + Wstawić zacisk pod przycisk S1, współrzędne (190,205). Zacisk zostanie oznaczony X2:2. + OK. + Wstawić zacisk nad przycisk S2, współrzędne (230,240). Zacisk zostanie oznaczony X2:3. + OK. + Wstawić zacisk pod przycisk S2, współrzędne (230,240). Zacisk zostanie oznaczony X2:4. + OK. + Wstawić zacisk nad lampkę H1, współrzędne (270,120). Zacisk zostanie oznaczony X2:5. + OK. + Wstawić zacisk pod lampką H1, współrzędne (270,95). Zacisk zostanie oznaczony X2:6. + OK. Wstawić symbol kabla do zasilania silnika Wstawić kabel między listwą X1 a silnikiem M1: + Otworzyć bibliotekę Symbole jednokreskowe. + Otworzyć rodzinę Kable. + Kliknąć na symbol Oznaczenie kabla -LEWO 1 Kolor. + rzesunąć kursor z symbolem do 3 kolumny schematu, nad sinik M1. + Wstawić kabel na schemat, współrzędne (110,60). Zostanie wyświetlone okno Właściwości symbolu. Oznaczenie należy wprowadzić ręcznie. * Oznaczenie (-). # W1 SEE Electrical LT V6R1 rojekt przykład 1 24
26 # Kod katalogowy Wprowadzić kod np. YKY 4x4. # Długość Wprowadzić długość np. 125m. rawym przyciskiem myszy zakończyć tryb wstawiania symboli. Operacje Wybierz Zaznacz element + Wskazać kod katalogowy na rysunku, w celu przesunięcia. Edycja Modyfikuj rzesuń + Wskazać kod i przesunąć pod oznaczenie kabla. oniżej utworzony schemat 1 SEE Electrical LT V6R1 rojekt rzykładowy1 25
27 Zapisać projekt Wstawić kabel między listwą X1 a silnikiem M1: M lik > Zapisz Tworzenie schematu 2 Założenie nowego rysunku * Wskazać Schematy zasadnicze w Eksploratorze projektów. Rysunek Nowy (z menu wstęgowego) Zostanie wyświetlone okno Informacje, służące do wprowadzenia opisów rysunku. # 2 Numer rysunku 2 jest automatyczne proponowany przez SEE Electrical LT, ale można go zmienić. * Opis strony 01 Wprowadzone informacje stosują się tylko do aktywnego schematu. Informacje te wyświetlą się na arkuszu formatowym, jeżeli istnieją odpowiednie podstawienia. # Obwód mocy M2 * Opis strony 02 # Schemat zasadniczy zasilania i sterowania M2 * Data utworzenia rysunku: # SEE Electrical LT wprowadza automatycznie datę, ale można ją zmienić. Jeżeli klikniemy na ikonę w wierszu Data utworzenia rysunku, możemy wprowadzić inną. SEE Electrical LT V6R1 rojekt przykład 1 26
28 Wyświetlanie dwóch schematów jednocześnie odczas kopiowania pomiędzy schematami, korzystnie jest wyświetlić schematy jednocześnie na ekranie. Rysunki są widoczne w zakładkach znajdujących się pod menu wstęgowym programu. Ilość zakładek zależy od tego ile rysunków zostało otwartych w eksploratorze rysunków. Kopiowanie linii potencjałowych + Wskazać pierwszą linię potencjałową na schemacie 1 (np. L1) # Nacisnąć i trzymać klawisz Shift. + Wybrać inne linie potencjałowe (L2, L3, N i E) na schemacie 1. Zaznaczone linie potencjałowe program wyświetla na czerwono. # Ctrl+C (lub Operacje Kopiuj zaznaczone, lub z menu kontekstowego Kopiuj). + rzejść na rysunek nr 2. # Ctrl+V (lub Operacje Wklej, lub z menu kontekstowego Wklej). ojawi się zarys linii potencjałowych. + Wybrać miejsce do wstawienia, tak żeby było identyczne z miejscem na rysunku 1. Zostanie wyświetlone okno Właściwości komponentu. otwierdzić oznaczenia linii potencjałowych. W ten sposób linie potencjałowe (a zarazem schematy) zostaną połączone. rzy wyjściu potencjału z rysunku 1 oraz wejściu potencjału na rysunek 2, zostaną wyświetlone odpowiednie adresy krosowe. SEE Electrical LT V6R1 rojekt rzykładowy1 27
29 Symbole elektryczne na schemacie 2 Wprowadzić symbole na schemat 2 w taki sam sposób jak na schemat 1 Wstawienie bezpiecznika trójfazowego Wstawić bezpiecznik trójfazowy w kolumnie 3. + Otworzyć klikiem bibliotekę Norma EN Otworzyć klikiem rodzinę Bezpieczniki. + Kliknąć na symbol 3 Bezpiecznik. SEE Electrical LT V6R1 rojekt przykład 1 28
30 o wybraniu symbolu, symbol będzie prowadzony kursorem. + rzesunąć kursor z symbolem (nie wciskać lewego klawisza myszki) do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,230). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol bezpiecznika jest oznaczony F1 (zgodnie z tym, co zadeklarowano projektując ten symbol). Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. Aby zmienić oznaczenie na F2 należy: + Wskazać dwuklikiem wstawiony symbol. Zostanie wyświetlone okno Właściwości symbolu. * Oznaczenie. # F2. * Kod katalogowy. # BG 16/63A. + OK. Kopiowanie bezpiecznika trójfazowego rzekopiować bezpiecznik trójfazowy z kolumny 3 do 4. + Wskazać wstawiony symbol F2. * Ctrl+C i następnie Ctl+V. + rzesunąć kursor z symbolem do 4 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (150,225). Symbol automatycznie został oznaczony F3, a kod katalogowy został przeniesiony. SEE Electrical LT V6R1 rojekt rzykładowy1 29
31 Wstawienie zestyków mocy Wstawić zestyki mocy 3 Wstawić pierwszy zestyk mocy. + Otworzyć klikiem rodzinę Zestyki styczników 2, 3, 4. + Kliknąć na symbol 3-ZZ mocy. + rzesunąć kursor z symbolem do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,170). Zostanie wyświetlone okno Właściwości symbolu, ponieważ jest to symbol slave. Oznaczenie należy wprowadzić ręcznie. * Oznaczenie (-). # K3. Wstawić drugi zestyk mocy. + Wstawić wybrany symbol na schemat w kolumnie 4, współrzędne (150,170). onownie wyświetli się okno dialogowe Właściwości symbolu: * Oznaczenie (-) # K4 Wstawić trzeci zestyk mocy. + Wstawić wybrany symbol na schemat w kolumnie 4, współrzędne (190,170). onownie wyświetli się okno dialogowe Właściwości symbolu: * Oznaczenie (-) SEE Electrical LT V6R1 rojekt przykład 1 30
32 # K5 rawym przyciskiem myszy zakończyć tryb wstawiania symboli Wstawienie silnika Wstawić silnik 3: + Otworzyć klikiem rodzinę Silniki i generatory. + Kliknąć na symbol Silnik 3faz. Y/D. + rzesunąć kursor z symbolem do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,55). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol silnika jest oznaczony M2. Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. Zmiana typu kodu silnika: + Wykonać dwuklik na silniku. * Kod # 2Sg160M-6 * Numer końcówki 03 # E Kod przykładowy SEE Electrical LT V6R1 rojekt rzykładowy1 31
33 odłączenie silnika M2 oraz zestyków stycznika Wstawić 3 połączenia między szyny L1, L2 i L3, a silnik M2. Schematyka Wstawianie połączeń otrójnie + Wskazać punkt początkowy na szynie L1 o współrzędnych (110,260). + rzesunąć kursor na końcówkę U1 silnika M2 i kliknąć. Wstawić 3 połączenia między szyny L1, L2 i L3, a końcówki silnika U1, V1 i W1. Schematyka Wstawianie połączeń otrójnie + Wskazać punkt początkowy na szynie L1 o współrzędnych (150,260). + rzesunąć kursor na końcówkę V2 silnika M2 i kliknąć. odłączyć zacisk E silnika. Schematyka Wstawianie połączeń ojedynczo + Wskazać punkt początkowy na szynie L1 o współrzędnych (135,80). + rzesunąć kursor na końcówkę E silnika M2, współrzędna (135,55) i kliknąć. odłączyć zestyki stycznika K5 z zestykami stycznika K4. SEE Electrical LT V6R1 rojekt przykład 1 32
34 Schematyka Wstawianie połączeń ojedynczo + Wskazać punkt o współrzędnych (150,150) pod końcówką 2 styku K4. + Wskazać punkt o współrzędnych (190,180) nad końcówką 1 styku K5. + Kliknąć dwa razy. + Wskazać punkt o współrzędnych (200,180) nad końcówką 5 styku K5. + Wskazać punkt o współrzędnych (200,140) pod końcówką 6 styku K5. + Wskazać punkt o współrzędnych (160,140) pod końcówką 6 styku K4. + Wskazać punkt o współrzędnych (195,180) nad końcówką 3 styku K5. + Wskazać punkt o współrzędnych (195,145) pod końcówką 6 styku K5. + Wskazać punkt o współrzędnych (155,145) pod końcówką 4 styku K4. rawym przyciskiem myszy zakończyć tryb wstawiania połączeń. Wstawienie szeregu zacisków listwowych przed silnikiem Wstawić 7 zacisków listwowych przed silnikiem. SEE Electrical LT V6R1 rojekt rzykładowy1 33
35 + Otworzyć rodzinę Zaciski. + Kliknąć na symbol 3 zaciski 90 pionowy. + rzesunąć kursor z symbolem do 3 kolumny schematu. + Wstawić wybrany symbol na schemat, współrzędne (110,70). Zostanie wyświetlone okno Właściwości symbolu, ponieważ są to zaciski listwowe. Oznaczenie należy wprowadzić. * Oznaczenie # X3 * Kod # ZUG 2,5 + Wstawić kolejną trójkę zacisków na schemat, współrzędne (150,70) w 4 kolumnie schematu. Zostanie wyświetlone okno Właściwości symbolu, ponieważ są to zaciski listwowe. Oznaczenie należy potwierdzić. * Kod # ZUG 2,5 + Wybrać z rodziny symboli symbol 1 zacisk 90 pionowy. rzesunąć kursor z symbolem do 4 kolumny schematu. Wstawić wybrany symbol na schemat, współrzędne (135,70). Zostanie wyświetlone okno Właściwości symbolu, ponieważ są to zaciski listwowe. Oznaczenie należy wprowadzić. * Oznaczenie # X3 * Numer zacisku Wprowadzić numer E # E SEE Electrical LT V6R1 rojekt przykład 1 34
36 * Kod # ZUG 2,5 Listwa X3 jest zanumerowana następująco: X3: E. Wstawienie cewki stycznika Wstawić cewkę stycznika K3. + Otworzyć klikiem rodzinę Cewki przekaźników. + Kliknąć na symbol 1 przekaźnik. + rzesunąć kursor z symbolem do 6 kolumny schematu. + Wstawić cewkę na schemat, współrzędne (230,110). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol jest oznaczony K3 (zgodnie z tym, co zadeklarowano projektując ten symbol). Wyjść z trybu wstawiania symboli, naciskając prawy klawisz myszki. Zmienić kod stycznika. + Wykonać dwuklik na symbolu. * Kod # DILM12-21(230V50HZ,240V60HZ) Kod przykładowy SEE Electrical LT V6R1 rojekt rzykładowy1 35
37 Kopiowanie cewki stycznika rzekopiować cewkę K3 z kolumny 6 do kolumny 7 i 8. + Wskazać wstawiony symbol K3. * Ctrl+C i następnie Ctl+V. + rzesunąć kursor z symbolem do 7 kolumny schematu. + Wstawić kopiowany symbol na schemat, współrzędne (270,110) oraz (310,110). Symbol automatycznie został oznaczony K4 oraz K5, a kod katalogowy został przeniesiony. odłączenia cewek styczników ołączyć cewki z fazą L3 i N. Schematyka Wstawianie połączeń ojedynczo + Wskazać punkt początkowy na szynie L3 o współrzędnych (230,250). + Wskazać punkt końcowy na szynie N o współrzędnych (230,85) pod cewką K3. + Wskazać punkt o współrzędnych (230,220) i kolejny (310,220). + Wskazać punkt o współrzędnych (310,85) pod cewką K5. + Wskazać punkt o współrzędnych (230,140) nad cewką K3. + Wskazać punkt o współrzędnych (270,140) pod cewką K4. + Wskazać punkt o współrzędnych (270,85) pod cewką K4. SEE Electrical LT V6R1 rojekt przykład 1 36
38 Wstawianie przycisków Wstawić symbol przycisków załączających S3 i S4 na istniejące połączenie. + Otworzyć klikiem rodzinę Rozłączniki 1, zawierającą przyciski. + Kliknąć na symbol ZZ nap. ręczny. + rzesunąć kursor z symbolem do 6 kolumny schematu, a potem do kolumny 8. + Wstawić przyciski na schemat, współrzędne (230,215) oraz kolejny współrzędne (310,215). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol jest oznaczony S3, a kolejny S4. Zmienić kod przycisku. SEE Electrical LT V6R1 rojekt rzykładowy1 37
39 + Wykonać dwuklik na przycisku. * Kod # M22-D-G-X1 Kod przykładowy Wstawić przycisk rozłączający S5 na istniejące połączenie. + Otworzyć klikiem rodzinę Rozłączniki 1, zawierającą przyciski. + Kliknąć na symbol ZZ nap. ręczny. + rzesunąć kursor z symbolem do 6 kolumny schematu, a potem do kolumny 8. + Wstawić przyciski na schemat, współrzędne (230,235). Oznaczenie symbolu jest nadane automatycznie, dlatego symbol jest oznaczony S5. Zmienić kod przycisku. + Wykonać dwuklik na przycisku. * Kod # M22-D-G-X12 Kod przykładowy SEE Electrical LT V6R1 rojekt przykład 1 38
40 Wstawienie zestyków zwiernych ZZ do podtrzymania Wstawić zestyk ZZ pomocniczy K3i K5 w kolumnie 7: Wykonać dwuklik na rodzinie symboli Zestyki przekaźników, ZZ. Wybrać ZZ pomocniczy. + Wstawić zestyk na schemat, współrzędne (260,200). * Oznaczenie (-) # K3 (oznaczenie można także wybrać z listy istniejących w projekcie oznaczeń) * Numer końcówki 00 # 13 * Numer końcówki 01 # 14 + Wstawić kolejny zestyk na schemat, współrzędne (280,200). * Oznaczenie (-) # K5 (oznaczenie można także wybrać z listy istniejących w projekcie oznaczeń) * Numer końcówki 00 # 13 * Numer końcówki 01 # 14 SEE Electrical LT V6R1 rojekt rzykładowy1 39
41 Wstawienie zestyku zwiernego ZZ Wstawić zestyk ZZ pomocniczy K4 w kolumnie 6: Wykonać dwuklik na rodzinie symboli Zestyki przekaźników, ZZ. Wybrać ZZ pomocniczy. + Wstawić zestyk na schemat, współrzędne (260,200). * Oznaczenie (-) # K3 (oznaczenie można także wybrać z listy istniejących w projekcie oznaczeń) * Numer końcówki 00 # 13 * Numer końcówki 01 # 14 + Wstawić kolejny zestyk na schemat, współrzędne (280,200). * Oznaczenie (-) # K5 (oznaczenie można także wybrać z listy istniejących w projekcie oznaczeń) * Numer końcówki 00 # 13 * Numer końcówki 01 # 14 SEE Electrical LT V6R1 rojekt przykład 1 40
42 Wstawienie zestyków rozwiernych ZR Wstawić na połączenie styki rozwierne K3, K4, K5: + Otworzyć klikiem rodzinę Zestyki przekaźników, ZR. + Kliknąć na symbol ZR pomocniczy. + rzesunąć kursor z symbolem do 6 kolumny schematu. + Wstawić zestyk na schemat, współrzędne (230,160). SEE Electrical LT V6R1 rojekt rzykładowy1 41
43 Wyświetli się okno dialogowe Właściwości symbolu. * Oznaczenie (-) # K5 * Numer końcówki 00 # 21 * Numer końcówki 01 # Wstawić kolejny zestyk na schemat, współrzędne (310,160) oraz (310,130). * Oznaczenie (-) # K3 oraz K4. * Numer końcówki 00 # 21 * Numer końcówki 01 # 22. Uzupełnienie połączeń ołączyć styki zwierne podtrzymania. Schematyka Wstawianie połączeń ojedynczo + Wskazać punkt początkowy o współrzędnych (260,220). + Wskazać punkt końcowy pod przyciskiem S3 o współrzędnych (230,180) i kliknąć 2 razy. + Wskazać punkt początkowy o współrzędnych (280,205) nad stykiem K3 i kolejny (280,180). SEE Electrical LT V6R1 rojekt przykład 1 42
44 + Wskazać punkt końcowy o współrzędnych (310,180) pod cewką przyciskiem S4. Kopiowanie fragmentu rysunku z sygnalizacją Kolumna 9 jest podobna do kolumny 7 na rysunku nr 1. Można użyć kopiowania, a następnie zmienić oznaczenia SEE Electrical LT V6R1 rojekt rzykładowy1 43
45 Dwukrotnie skopiować zawartość kolumny 7 z rysunku 1 do kolumny 9 na rysunek nr 2. + Kliknąć zakładkę z rysunkiem nr 1. + Wskazując pierwszy punkt i rozciągając, zaznaczyć strefę obejmując węzły oraz styk, zaciski i lampkę. Zaznaczone elementy są wyświetlone na czerwono. # Ctrl+C. + Kliknąć zakładkę z rysunkiem nr 2. + Ctrl+V + rzesunąć strefę we właściwe miejsce i kliknąć. Wyświetli się okno dialogowe Właściwości symbolu dla zacisku listwy zaciskowej X2. otwierdzić oznaczenie. * Oznaczenie (-) # X2. * Numer zacisku # 7 * OK Wyświetli się okno dialogowe Właściwości symbolu dla styku. Wpisać ręcznie * Oznaczenie (-) # K3. * Numer końcówki 00 # 23 * Numer końcówki 01 # 24. Te same czynności powtórzyć dla sygnalizacji załączenia K4 i K5. + Usunąć zacisk X2-10 i X Wskazać i Del. SEE Electrical LT V6R1 rojekt przykład 1 44
46 + Zmienić oznaczenie lampek z 1, 2, 3 na H2, H3, H4. Kopiowanie zacisków listwowych do podłączenia przycisków Wstawić 4 zaciski do wyprowadzenia przycisku S3, S4 i S5. + Zaznaczyć zacisk X2-11 nad lampka H4. + Ctrl+C i Ctrl+V. + rzesunąć kursor z symbolem do 6 kolumny schematu, nad przycisk S5. + Wstawić zacisk na schemat, współrzędne (230,245). otwierdzić oznaczenie X2:12. + Wstawić zacisk na schemat, pod symbolem S3, współrzędne (230,195). otwierdzić oznaczenie X2:13. + Wstawić zacisk na schemat, nad stykami K3 i K5, współrzędne (260,215). SEE Electrical LT V6R1 rojekt rzykładowy1 45
47 otwierdzić oznaczenie X2:14. + Wstawić zacisk na schemat, po przyciskiem S4, współrzędne (310,195). otwierdzić oznaczenie X2:15. Wstawić symbol kabla do zasilania silnika Wstawić kabel między listwą X3, a silnikiem M2: + Otworzyć bibliotekę Symbole jednokreskowe. + Otworzyć rodzinę Kable. + Kliknąć na symbol Oznaczenie kabla -LEWO 1 Kolor. + rzesunąć kursor z symbolem do 3 kolumny schematu, nad sinik M1. + Wstawić kabel na schemat, współrzędne (110,60). Zostanie wyświetlone okno Właściwości symbolu. Oznaczenie należy wprowadzić ręcznie. * Oznaczenie (-). # W2 # Kod katalogowy Wprowadzić kod np. YKY 7x4. SEE Electrical LT V6R1 rojekt przykład 1 46
48 # Długość Wprowadzić długość np. 105m. rawym przyciskiem myszy zakończyć tryb wstawiania symboli. Operacje Wybierz Zaznacz element + Wskazać kod katalogowy na rysunku, w celu przesunięcia. Edycja Modyfikuj rzesuń + Wskazać kod i przesunąć pod oznaczenie kabla. oniżej utworzony schemat 2 SEE Electrical LT V6R1 rojekt rzykładowy1 47
49 Zapisać projekt M lik > Zapisz SEE Electrical LT V6R1 rojekt przykład 1 48
