Projekt przykładowy pozwoli nabyć pewne doświadczenie W używaniu SEE Building LT.
|
|
- Grzegorz Lipiński
- 8 lat temu
- Przeglądów:
Transkrypt
1 WproWadzenie Projekt przykładowy pozwoli nabyć pewne doświadczenie W używaniu SEE Building LT. Ten projekt jest to przykład projektu składającego się z dwóch schematów zasadniczych. PierWszy schemat zawiera obwód zasilania i obwody silnika 1 (obwód mocy i sterowania). Drugi schemat zwiera obwody silnika 2 (obwód mocy i sterowania. Na schematy należy WproWadzać symbole elektryczne, które są połączone ze sobą za pomocą połączeń. UWAGA: Istnieje duża różnica między zwykłą kreską a połączeniem. Skróty Wybrać funkcję z menu * Wybrać pole W oknie lub W dialogu za pomocą lewego przycisku myszy. # Kod + Wybrać element z kursorem Wybrać ikonę UWaga: Ten projekt przykładowy jest dostarczany z SEE Building LT. Zalecane jest WydrukoWanie projektu z SEE Building LT. SeeBuildingLT 1 Projekt przykład 1
2 TWorzenie nowego projektu Rozpoczynamy tworzenie nowego projektu, a następnie schematów należących do niego. Tryb pracy Plik/NoWy/Projekt Ctrl+N WyśWietla się dialog NazWa nowego projektu. (UWaga: Okno dialogowe może zawierać różne informacje). * NazWa pliku # Nasza sugestia, co do nazwy projektu ożemy WproWadzić długą nazwę ze spacjami. Wybrać nazwę opisową. Zapisać WyśWietli się lista dostępnych szablonów: * NazWa pliku # <NazWa projektu> * Zapisz WyśWietli się lista dostępnych szablonów projektu: (UWaga: Okno dialogowe może zawierać różne informacje). 2 Projekt Przykład 1 SeeBuildingLT
3 Szablon projektu Projekt elektryczny jest pusty. * Projekt elektryczny * OK WyśWietli się następujące okno dialogowe: Na górze okna WyśWietla się nazwa projektu (*.cpj). Informacje dotyczące klienta Pole: Klient, Adres 1 itd. Informacje ogólne dotyczące schematu W polach "Opis projektu 01 10", WproWadzamy informacje związane z projektem. Te opisy są automatycznie WstaWiane na Wszystkie schematy, jeżeli istnieją odpowiednie podstawienia na arkuszu formatowym. W projekcie przykładowym i na odpowiednim arkuszu formatowym, linie opisu 01 i 02 służą do opisu projektu. Wypełnić teksty W oknie dialogowym: * Opis projektu 01: # Projekt przykładowy * Opis projektu 02: SeeBuildingLT 3 Projekt przykład 1
4 # SEE Building LT WproWadzić informacje dotyczące klienta. * NoWy schemat UWaga1: Pola opisowe od 01 do 10 są talie same dla Wszystkich schematów projektur. Jeżeli zmienimy pewne informacje projektu, zmiana WyśWietli się na na Wszystkich schematach. TWorzenie schematu Ten rozdział pokaże jak utworzyć schemat 1. TWorzenie schematu 1 Obecnie tworzymy pierwszy schemat projektu. Tryb pracy: Wybieramy projekt: WyśWietli się: (UWaga: Okno dialogowe może zawierać różne informacje). C C Kliknąć na: Wybrać polecenie NoWy schemat WyśWietli się dialog: 4 Projekt Przykład 1 SeeBuildingLT

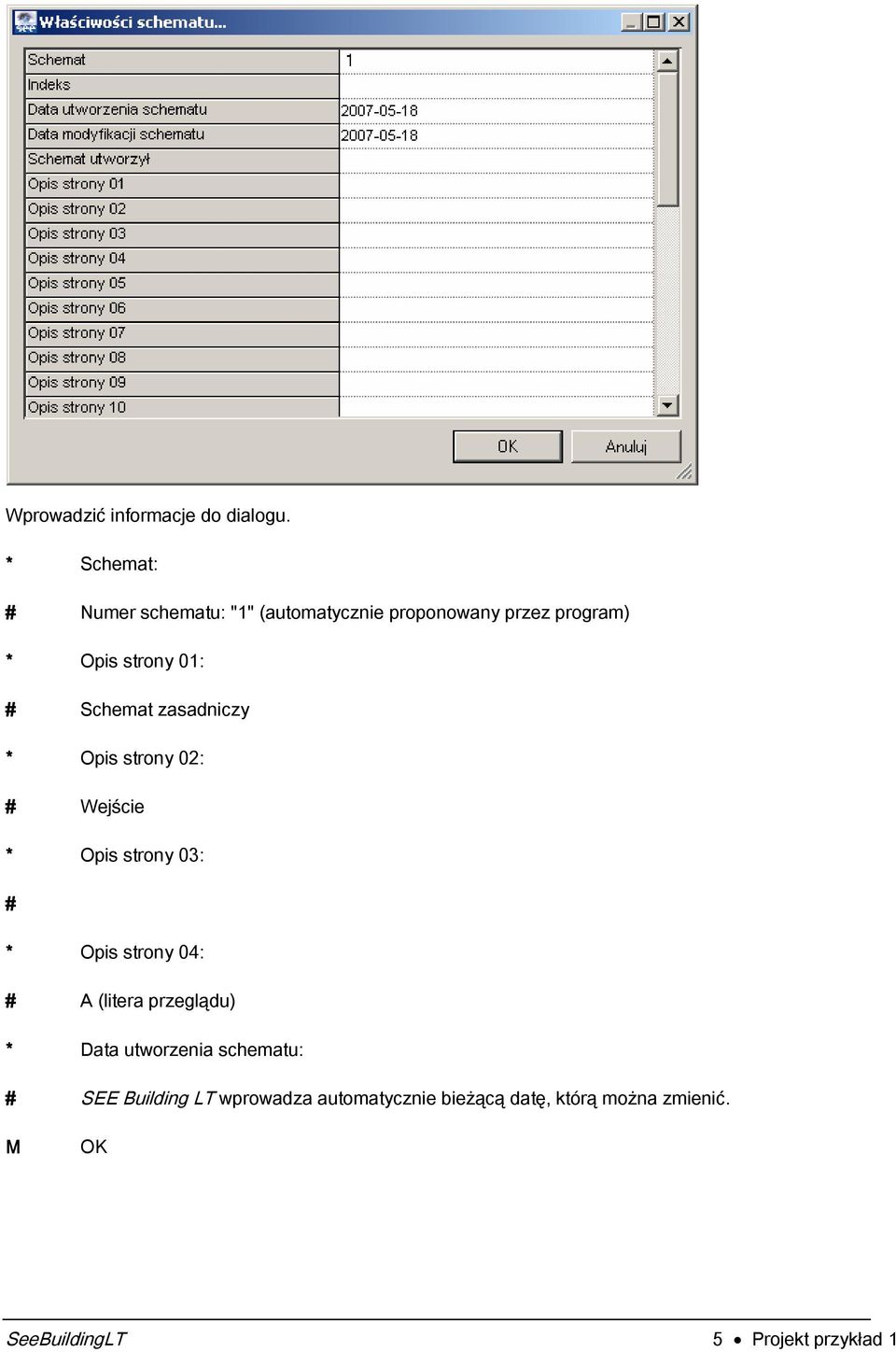

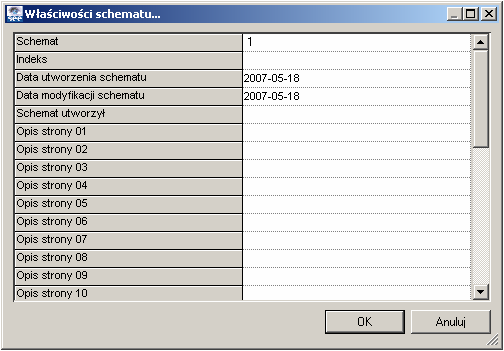

5 WproWadzić informacje do dialogu. * Schemat: # Numer schematu: "1" (automatycznie proponowany przez program) * Opis strony 01: # Schemat zasadniczy * Opis strony 02: # Wejście * Opis strony 03: # * Opis strony 04: # A (litera przeglądu) * Data utworzenia schematu: # SEE Building LT WproWadza automatycznie bieżącą datę, którą można zmienić. OK SeeBuildingLT 5 Projekt przykład 1
6 Otrzymujemy następujący rysunek: Siatka Aby Wybrać siatkę należy kliknąć na ikonę W pasku narzędzi. Jeżeli klikniemy na, WyśWietlą się standardowo dostępne rozmiary siatki. 6 Projekt Przykład 1 SeeBuildingLT
7 Jeżeli Wybierzemy Inne, możemy określić sami rozmiar siatki. Rysuj/Potencjał W menu Wskazać funkcję Wskazać pierwszy punkt połączenia Kliknąć lewym przyciskiem myszy, aby Wskazać drugi koniec Aby zakończy polecenie, należy uzyć prawegp przycisku myszy. WstaW/Symbol Kliknąć na zakładkę Symbole na dole z lewej strony ekranu. SeeBuildingLT 7 Projekt przykład 1
8 UWaga: Zakładka «Projekt» pozwala zmienić typ schematów. Symbole zgromadzone są W bibliotekach. W każdej bibliotece, istnieje kilka rodzin, które zawierają różne symbole. Umieścić symbol W odpowiednim miejscu na schemacie. Oznaczenie symbolu zostanie WstaWione automatycznie. Wykonać dwuklik na symbolu, aby WstaWić lub zmodyfikować jego charakterystykę techniczną. 8 Projekt Przykład 1 SeeBuildingLT
9 UWaga: Dla symboli możemy Wybrać opcję («Filtr»), gdzie WproWadzamy interesującą nas nazwę np. SILNIK, a program WyśWietli Wszystkie silniki ze Wszystkich bibliotek, aby odszukać symbol We WSZYSTKICH bibliotekach. UWaga: Kierunek WstaWienia symbolu możemy zmienić za pomocą klawiszy [+] lub [-]. KlaWisz [+] obraca symbol W kierunku przeciwnym niż ruch WskazóWek zegara. SeeBuildingLT 9 Projekt przykład 1
10 KlaWisz [-] obraca symbol W kierunku zgodnym z ruchem WskazóWek zegara. WproWadzenie tekstów Wybrać polecenie NoWy z menu Tekst WproWadzić tekst Wybrać jego WłaściWości Atrybut: pozwala okreslić funkcje Własen tekstu (na przykład par exemple pour repère d un symbole). 10 Projekt Przykład 1 SeeBuildingLT

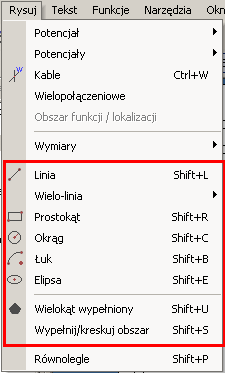

11 WproWadzenie obiektów Funkcja ta pozwala na WproWadzenie róznych typów obiektów. Kliknąć W menu «Rysuj». Wybrać odpowiedni obiekt i WstaWić go na schemat. Aby zmodyfikować charakterystykę obiektu WstaWionego, należy Wykonać na nim dwuklik. SeeBuildingLT 11 Projekt przykład 1
12 12 Projekt Przykład 1 SeeBuildingLT
13 Plan instalacji WproWadzenie TWorzymy plan małego budynku na arkuszu formatowym A3. Budynek jest Wyposażony W tablicę sterowania z obwodami oświetlenia, obwodami gniazd i kablami łączącymi te obwody. ASTUCE 1: Kompletny plan instalacji jest dostępny W SEE Electrical LT Instalacja domowa. cpj grupa Plany instalacji. TWorzenie planu instalacji Kiedy chcemy utworzyć plan instalacji, należy utworzyć schematy W grupie Plany instalacji. Tryb pracy: Effectuez un clic droit dans le dossier "Installations". Wykonać dwuklik na poleceniu "NoWy schemat" menu kontekstowego. WyśWietli się dialog "WłaściWości schematu": SeeBuildingLT 13 Projekt przykład 1
14 WproWadzić odpowiednie informacje. Informacje przykładowe: * Schemat: # Numer schematu: "1" (sugerowany automatycznie przez SEE Electrical) * Data utworzenia schematu # Automatycznie sugerowana przez program * Schemat utworzył # Wprowadzić inicjały * Opis strony 01 # Trasa oświetlenia Ten tekst wyświetla się później w drzewie projektu i może być użyty do identyfikacji schematu. * Opis strony 02 # Recepcja * Opis strony 03 # Plan instalacji 14 Projekt Przykład 1 SeeBuildingLT
15 * OK Opuścić okno dialogowe. SEE Building LT utworzy i otworzy schemat. UWAGI: W grupie Plany instalacji menu posiada specjalne funkcjonalności, kiedy aktywny jest ten typ rysunku. Skala i offset Plany instalacyjne muszą być rysowane W skali normalnie W 1:100 lub 1:50. We WłaściWośc W łaściwościach iach schematu, można określić skalę rysunku. Zatem, schemat normy może zawsze posiadać ten sam format. W tym przypadku, format rysunkowy Wynosi 420 mm x 297 mm (A3). SeeBuildingLT 15 Projekt przykład 1
16 Jedynie elementy rysowane (ściany, drzwi, okna) są skalowane automatycznie do Wybranego formatu po ich WstaWieniu na schemat. W tym przypadku skala Wynosi 1:100. ożna również ustalić skalę symboli W oknie dialogowym WłaściWości rysunku. Ta parametryzacja może sprawić pewne problemy, jeżeli zostanie WstaWionych zbyt dużo symboli na ten sam rysunek. W tym przypadku, skala symbolu Wynosi 1:2. Tryb pracy: 1.) UstaWić kursor na schemacie i kliknąć prawym przyciskiem myszy.. 2.) Wybrać WłaściWości rysunku z menu kontekstowego. WyśWietli się następujące okno dialogowe: WproWadzić odpowiednie informacje do dialogu: * Odległość symbolu od ściany # 2,50 * Skala 16 Projekt Przykład 1 SeeBuildingLT
17 # 100 * Skalowanie symbolu # 2 * Standardowa grubość ściany: # 300 * OK Zamknąć dialog. StandardoWy skok przesunięcia dla symboli Wynosi 2,50 mm. Skala elementów (linii, itd.) jest obecnie ustawiona na 1:100 a symboli na 1:2. UWAGA 1: W projekcie, często potrzebujemy Więcej niż jeden rysunek. ożliwe jest praca z różnymi Wartościami skali dla każdego rysunku. Zmienić jedynie skalę dla każdego rysunku jak jest opisane powyżej. Siatka Przed rozpoczęciem, jest Ważne, aby Wybrać odpowiedni rozmiar siatki. W tym przypadku, grubość ściany zewnętrznego budynku Wynosi 500 mm a ścian WeWnętrznych 250 mm. Siatka tutaj musi Wynosić 2,5 mm. Do WstaWiania symboli siatkę należy ustawić na 1,25 mm. Tak, jak to jest Wskazane największy rozmiar siatki musi być podzielny przez siatkę najmniejszą. UłatWia to pracę z elementami (linie) i symbolami. SeeBuildingLT 17 Projekt przykład 1
18 RysoWanie ścian Tryb pracy: C Kliknąć na polecenie W menu Budynek Wybrać polecenie Ściany > NoWy lub C Kliknąć na ikonę Wyświetli się okno dialogowe, w którym należy wprowadzić szerokość ściany. Standardowa szerokość jest określona w Właściwości rysunku i może wynosić na przykład 300 mm. Jednak w naszym przykładzie wynosi ona 500 mm. 18 Projekt Przykład 1 SeeBuildingLT
19 # 500 C OK NarysoWać całość ścian szerokością 500 mm, etapami opisanymi poniżej: + Wybrać pierwszy punkt dla WeWnętrznego lewego kąta ściany poziomego za pomocą lewego klawisza myszy. + Przesunąć kursor W prawo, tam gdzie ściana ma się kończyć i Wykonać kliknięcie lewym przyciskiem myszy: Ściany są rysowane jak Wielokąt, to znaczy, że można przesuwać nowe punkty końca ściany. Punkt końcowy jest zawsze punktem początkowym następnej ściany. NarysoWać Wszystkie ściany zewnętrzne. + PoWtórzyć powyższe etapy, aby utworzyć ściany zewnętrzne (szerokość = 500 mm): + Opuścić funkcję prawym klawiszem myszy. UWAGA 1: ŁatWiejszym i szybszym sposobem jest narysowanie ścian W przybliżeniu, a następnie przesunięcie ich i dopasowanie do odpowiedniego położenia za pomocą polecenia Budynek > Ściany > Przesuń. SeeBuildingLT 19 Projekt przykład 1
20 Teraz przechodzimy do tworzenia ścian WeWnętrznych: Tryb pracy: C Wybrać polecenia Budynek > Ściany > NoWy z pomocą ikony Wyświetli się okno dialogowe, w którym należy określić grubość ściany. W tym przykładzie wynosi ona 250 mm. * Szerokość # 250 * OK NarysoWać Wszystkie ściany WeWnętrzne z szerokością 250 mm. SEE Building LT zachowuje tę szerokość do opuszczenia polecenia. UWAGA 1: ŁatWiejszym i szybszym sposobem jest narysowanie ścian W przybliżeniu, a następnie przesunięcie ich i dopasowanie do odpowiedniego położenia za pomocą polecenia Budynek > Ściany > Przesuń. 20 Projekt Przykład 1 SeeBuildingLT
21 PrzesuWanie ściany Rysujemy ściany W przybliżeniu, a następnie je przesuwamy. Tryb pracy: Kliknąć W menu na Budynek. Wybrać polecenie Ściany > Przesuń ożna również uaktywnić to polecenie za pomocą ikony. + UstaWić kursor na ścianie do przesunięcia i kliknąć. Długość Wszystkich ścian powiązanych z przesuwaną ścianą WyśWietla się na rysunku i Wymiary mogą być łatwo zdefiniowane. Kąt ściany WyśWietlić i/lub zmodyfikować kąt ściany. Tryb pracy: Kliknąć W menu na Budynek nek. Wskazać polecenie Ściany > Kąt + Kiedy przesuwamy kursorem po obiekcie, WyśWietla się kąt ściany położony najbliżej kursora (na przykład 270 ): SeeBuildingLT 21 Projekt przykład 1
22 WyśWietli się następujące okno dialogowe: # WproWadzić nowy kąt (np. 250 ) Ściana zmieni swoją pozycję Według nowego kąta: Długość ściany WyśWietlić i/lub zmodyfikować długość ściany (patrz poniżej): Tryb pracy: Kliknąć W menu na Budynek. Wybrać polecenie Ściany > Długość. ożna również użyć polecenia za pomocą ikony + Przesunąć kursorem po ścianie. Program WyśWietli długość na ścianie. Wskazać ścianę do modyfikacji i kliknąć lewym przyciskiem myszy. 22 Projekt Przykład 1 SeeBuildingLT
23 WyśWietli się następujące okno dialogowe. # WproWadzić nową długość ściany (na przykład: 9000). * OK Długość ściany została zmodyfikowana: OtWory W ścianach Polecenie to tworzy otwory W ścianach. SeeBuildingLT 23 Projekt przykład 1
24 Tryb pracy: Kliknąć W menu na Budynek. Z menu Wybrać polecenie OtWory. WyśWietli się następujące okno dialogowe. # WproWadzić długość otworu: 1100 * OK + Przesunąć kursorem W Wybranym miejscu ściany i Wykonać otwór. 24 Projekt Przykład 1 SeeBuildingLT
25 WstaWianie drzwi Szerokość drzwi i okien jest automatycznie dopasowywana do szerokości ściany. Tryb pracy: Kliknąć W menu na Budynek ek. Z menu Wybrać polecenie DrzWi >WstaW RóWnież W tym celu można użyć następującej ikony WyśWietli się następujące okno dialogowe. # WproWadzić szerokość drzwi: 900. * OK + Wybrać miejsce do WstaWienia drzwi. DrzWi zostają automatycznie dopasowane. Przed WstaWieniem drzwi należy użyć klawisza spacji, aby obracać nimi, co 90. PraWy klawisz myszy kończy WstaWianie drzwi. SeeBuildingLT 25 Projekt przykład 1
26 PrzesuWanie drzwi Tryb pracy: Kliknąć W menu na Budynek. Z menu Wybrać polecenie DrzWi > Przesuń. RóWnież W tym celu można użyć następującej ikony + Wskazać drzwi do modyfikacji. + Przesunąć drzwi na nowe miejsce. WproWadzić drzwi za pomocą prawego klawisza myszy. Przed WstaWieniem drzwi należy użyć klawisza spacji, aby obracać nimi, co 90. WproWadzanie okien Okna WproWadzamy do istniejących już ścian W ten sam sposób, co drzwi; jednak okien nie można obracać. Tryb pracy: Kliknąć W menu na Budynek ek. Z menu Wybrać polecenie Okno > WstaW. RóWnież W tym celu można użyć następującej ikony WyśWietli się następujące okno dialogowe. # WproWadzić szerokość okna: Projekt Przykład 1 SeeBuildingLT
27 * OK Wskazać miejsce do WstaWienia okna. Okno zostanie automatycznie dopasowane do ściany. PoWtórzyć poprzednie etapy do WstaWiania kolejnych okien. PraWy klawisz myszy kończy WstaWianie okien. PrzesuWanie okien Tryb pracy: Kliknąć W menu na Budynek. Z menu kontekstowego Wybrać polecenie Okno > Przesuń. RóWnież W tym celu można użyć następującej ikony + Wskazać okno do przesunięcia za pomocą myszy. + Przesunąć na nowe miejsce. Kliknąć, aby WstaWić okno W nowym położeniu. KreskoWanie ścian Po WstaWieniu ścian na rysunek możemy je zakreskować. SeeBuildingLT 27 Projekt przykład 1
28 Tryb pracy: Wybrać typ kreskowania. Kliknąć W menu na Rysuj. Wybrać polecenie Wypełnij/Kreskuj obszar: + Wskazać Wszystkie obszary do kreskowania, jeden po drugim. Ściany połączone są zakreskowane za pierwszym razem. 28 Projekt Przykład 1 SeeBuildingLT
29 WstaWianie symboli Teraz można WproWadzić symbole na nasz rysunek. Kliknąć na zakładkę Symbole z lewej strony SEE electrical (patrz poniżej): Tryb pracy: C Kliknąć na zakładkę Symbole z lewej strony SEE Building LT: 2C Wykonać dwuklik na bibliotece "Instalacje", lub kliknąć na znak plus z lewej strony biblioteki. Biblioteka symboli zostanie otwarta. Biblioteka jest podzielona na katalogi : oświetlenia, gniazda itd. SeeBuildingLT 29 Projekt przykład 1
30 Wykonać dwuklik na Wybranym katalogu symboli, aby go otworzyć. Jeżeli katalog symboli jest ukryty, odszukać symbole W drzewie Symbole są WyśWietlone Według sekwencji numerycznej / alfanumerycznej. + Wybrać symbol Lampy. + WstaWić symbol W Wybranym miejscu. PraWy przycisk myszy kończy WstaWianie symbolu. 30 Projekt Przykład 1 SeeBuildingLT
31 PoWtórzyć powyższe etapy dla innych symboli. REARQUE: W SEE Building LT istnieją funkcje specjalnie do WstaWiania symboli instalacji, które mogą być automatycznie dopasowywane do ścian istnejących na planie. ożna również zmienić ręcznie orientację symbolu za pomocą klawisza [+] lub [-] KlaWisz [+] obraca symbol W kierunku przeciwnym do ruchu WskazóWek zegara, natomiast klawisz [-] obraca zgodnie z ruchem WskazóWek zegara. Następnie, jeżeli Wciśniemy klawisz CTRL i W tym samym czasie przesuniemy symbol Wzdłuż ściany, możemy WproWadzać symbole bez ich dopasowania do ściany. Łączenie symboli kablami Symbole WstaWione na schemat, należy połączyć między sobą za pomocą przewodów lub kabli. Przed połączeniem symboli należy określić szerokość linii 0,50 mm. Podczas drukowania pozwoli to na rozróżnienie połączeń i kabli W stosunku do budynku. Tryb pracy: C C WprWadzić grubość 0,50 mm: Kliknąć W menu na Kable. Wybrać polecenie z menu kontekstowego Łamana. SeeBuildingLT 31 Projekt przykład 1
32 + Wybrać pierwszy symbol dla początku połączenia. (Exemple indicatif) C Wskazać drugi symbol dla końca połączenia. Przesunąć połączenie pod kątem prostym. Zacząć od pierwszego wskazanego symbolu. Wybrać punkt końcowy każdej linii. Trójkątny marker wskazuje którą linię rysujemy. Zakończony plan instalacji Poniżej przedstawiono przykładowy plan instalacji. 32 Projekt Przykład 1 SeeBuildingLT
33 SeeBuildingLT 33 Projekt przykład 1
