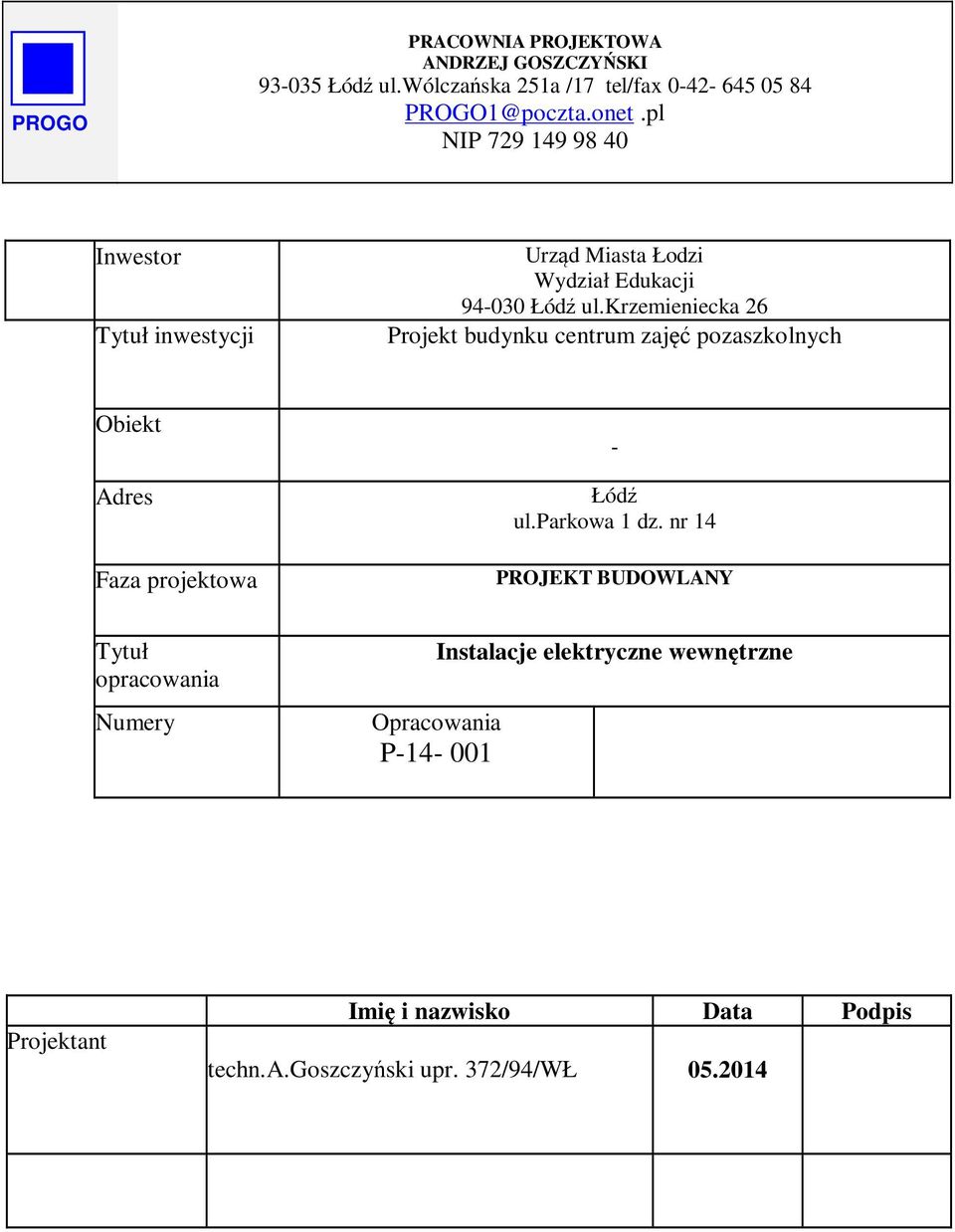

1 PROGO PRACOWNIA PROJEKTOWA ANDRZEJ GOSZCZYŃSKI Łódź ul.wólczańska 251a /17 tel/fax NIP Inwestor Tytuł inwestycji Urząd Miasta Łodzi Wydział Edukacji Łódź ul.krzemieniecka 26 Projekt budynku centrum zajęć pozaszkolnych Obiekt Adres Faza projektowa - Łódź ul.parkowa 1 dz. nr 14 PROJEKT BUDOWLANY Tytuł opracowania Numery Instalacje elektryczne wewnętrzne Opracowania P Projektant Imię i nazwisko Data Podpis techn.a.goszczyński upr. 372/94/WŁ

krzemieniecka 26 Projekt budynku centrum zajęć pozaszkolnych Obiekt Adres Faza projektowa - Łódź ul.parkowa 1 dz.

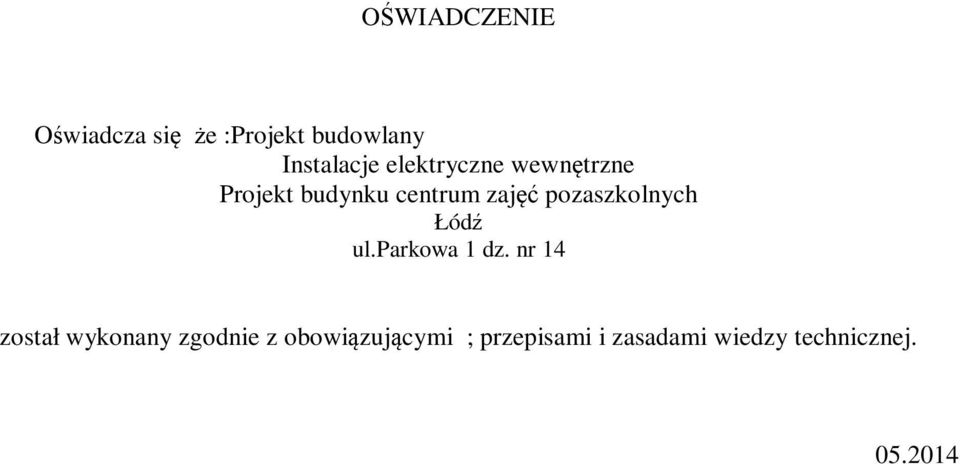

2 OŚWIADCZENIE Oświadcza się że :Projekt budowlany Instalacje elektryczne wewnętrzne Projekt budynku centrum zajęć pozaszkolnych Łódź ul.parkowa 1 dz. nr 14 został wykonany zgodnie z obowiązującymi ; przepisami i zasadami wiedzy technicznej

3 SPIS TREŚCI -oświadczenie -izba projektanta -izba sprawdzającego -uprawnienia projektanta -uprawnienia sprawdzającego OPIS TECHNICZNY 1.Podstawa opracowania 2.Zakres opracowania 3.Wskaźniki energetyczne 4.Zasilanie 5,Instalacje wewnętrzne RYSUNKI 1.Rozdzielnia RG 2.Rozdzielnia oświetlenia 3.Schemat oświetlenia terenu 4a.Schemat sygnalizacji 4b.Schemat instalacji niskoprądowych 4.Oświetlenie-parter 5.Oświetlenie piętro 6.Gniazda-parter 7.Gniazda-piętro 8.Instalacja odgromowa 9.Zagospodarowanie terenu

Rozdzielnia RG 2.Rozdzielnia oświetlenia 3.Schemat oświetlenia terenu 4a.Schemat sygnalizacji 4b.

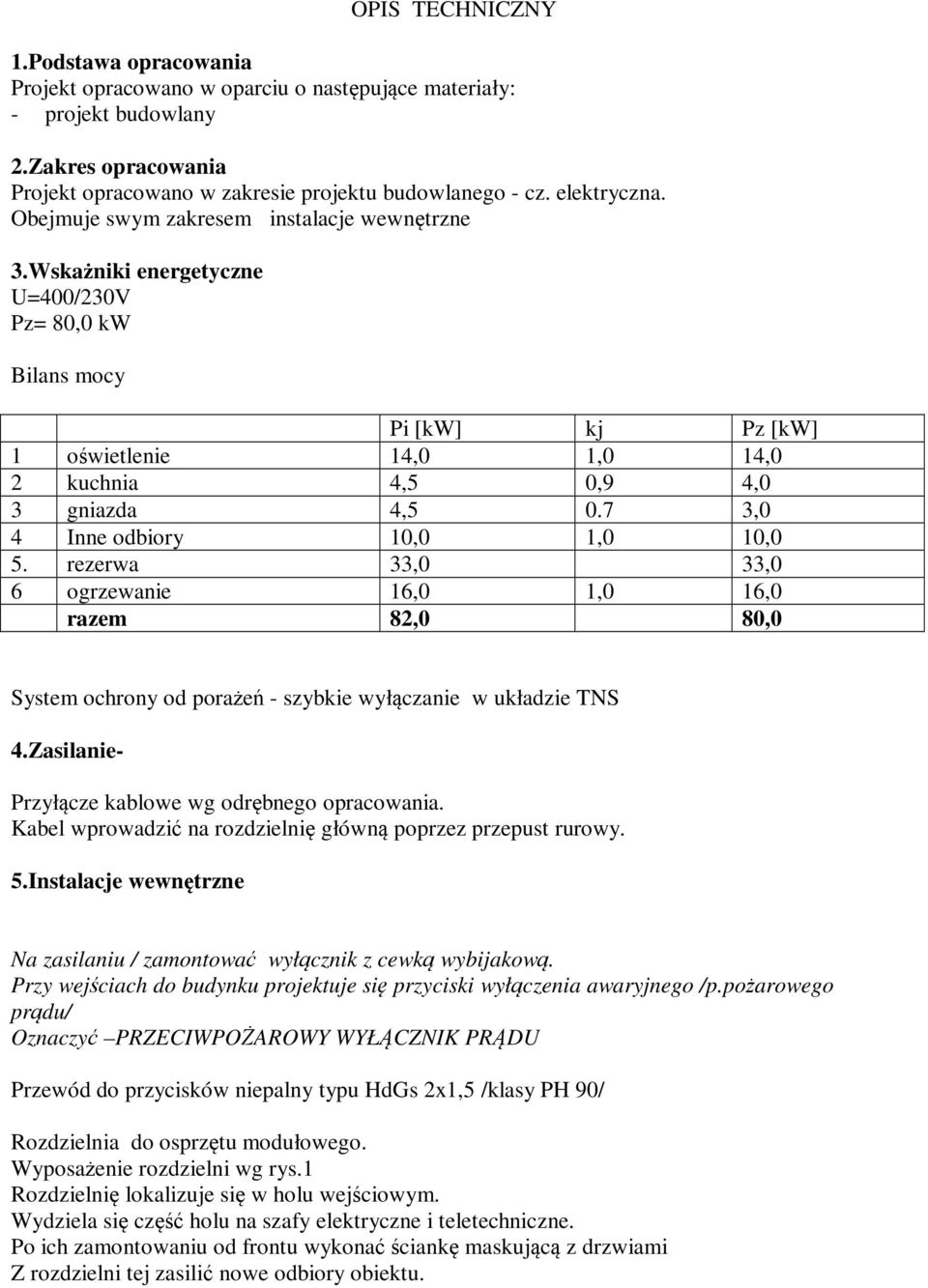

4 OPIS TECHNICZNY 1.Podstawa opracowania Projekt opracowano w oparciu o następujące materiały: - projekt budowlany 2.Zakres opracowania Projekt opracowano w zakresie projektu budowlanego - cz. elektryczna. Obejmuje swym zakresem instalacje wewnętrzne 3.Wskażniki energetyczne U=400/230V Pz= 80,0 kw Bilans mocy Pi [kw] kj Pz [kw] 1 oświetlenie 14,0 1,0 14,0 2 kuchnia 4,5 0,9 4,0 3 gniazda 4, ,0 4 Inne odbiory 10,0 1,0 10,0 5. rezerwa 33,0 33,0 6 ogrzewanie 16,0 1,0 16,0 razem 82,0 80,0 System ochrony od porażeń - szybkie wyłączanie w układzie TNS 4.Zasilanie- Przyłącze kablowe wg odrębnego opracowania. Kabel wprowadzić na rozdzielnię główną poprzez przepust rurowy. 5.Instalacje wewnętrzne Na zasilaniu / zamontować wyłącznik z cewką wybijakową. Przy wejściach do budynku projektuje się przyciski wyłączenia awaryjnego /p.pożarowego prądu/ Oznaczyć PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU Przewód do przycisków niepalny typu HdGs 2x1,5 /klasy PH 90/ Rozdzielnia do osprzętu modułowego. Wyposażenie rozdzielni wg rys.1 Rozdzielnię lokalizuje się w holu wejściowym. Wydziela się część holu na szafy elektryczne i teletechniczne. Po ich zamontowaniu od frontu wykonać ściankę maskującą z drzwiami Z rozdzielni tej zasilić nowe odbiory obiektu.

Wskażniki energetyczne U=400/230V Pz= 80,0 kw Bilans mocy Pi [kw] kj Pz [kw] 1 oświetlenie 14,0 1,0 14,0 2 kuchnia 4,5 0,9 4,0 3 gniazda 4,5 0.7 3,0 4 Inne odbiory 10,0 1,0 10,0 5.

5 Zabezpieczenia obwodów stanowią wyłączniki nadmiarowe i różnicowo-prądowe. W celu ochrony przepięciowej w rozdzielniach zamontować ochronniki. Obok nowej rozdzielni zamontować istniejącą /z demontażu rozdzielnię oświetlenia zewnętrznego./rozdzielnię przenoszoną zasilić z nowej/ Przewidziano oddzielne obwody oświetlenia i gniazd wtykowych. Instalacje wykonać przewodami typu YDYp 750 V układanymi pod tynkiem. Przewody w izolacji 750V Trasy przewodów ustalić na budowie Osprzęt pt i nt.gniazda wtyczkowe z bolcem uziemiającym. Do oświetlenia projektuje się oprawy świetlówkowe i kompaktowe Na piętrze zamontować w ścianie dwie puszki odgałęźne z zasilaniem z obwodu oświetlenia. /z przed wyłącznika/ do ewentualnego podłączenia oświetlenia dekoracyjnego/ Eśr w pom. biurowych 500lx w magazynie 200lx na korytarzach 100lx Wydzielone oprawy z modułem awaryjnym 1godz. Oprawy winny zapewnić natężenie oświetlenia >1lx na drogach ewakuacji. Oprawy awaryjne winny posiadać certyfikat CNBOP Do przewodu PE lub szyny wyrównawczej podłączyć metalowe rurociągi wchodzące do budynku. Wykonać uziom i fundamentowy i poziomy Wykonać wypust z uziomu do zacisku PE rozdzielni RG i GSU /szyny uziemiającej GSU/oraz do połączenia z przewodami odgromowymi. Na dachu wykonać zwody poziome z drutu FeZn 8mm Zwody montowane na uchwytach do dachówki. Połączyć je poprzez złącza probiercze z uziomem.złącza w skrzynkach doziemnych Skuteczność ochrony od porażeń zachowana. Czasy wyłączenia zwarć <0,4s. Spadki napięcia w normie. -instalacje niskoprądowe Kable symetryczne W holu obok rozdzielni elektrycznych zamontować szafę teletechniczną wielkości 42U zachować odległość min. 0,5m od rozdzielnic elektrycznych Szafa wyposażona w : -patch panel 1 U24 kat 6 + szt.2 -panel porządkowy-1u ORG szt.2 -panel wentylacyjny -listwa zasilająca -półki do sprzętu aktywnego szt. 3 -patchcord 1,5m szt- 30 Od szafy ułożyć kable UTP4x2 kat. 6 do gniazd RJ45 Gniazda podtynkowe. Przewody układać pod tynkiem w rurkach RVKL Doprowadzenie do pomieszczeń w listwie PCV w ścianie pod stropem Listwa zakryta tynkiem.

Instalacje wykonać przewodami typu YDYp 750 V układanymi pod tynkiem. Przewody w izolacji 750V Trasy przewodów ustalić na budowie Osprzęt pt i nt.gniazda wtyczkowe z bolcem uziemiającym.

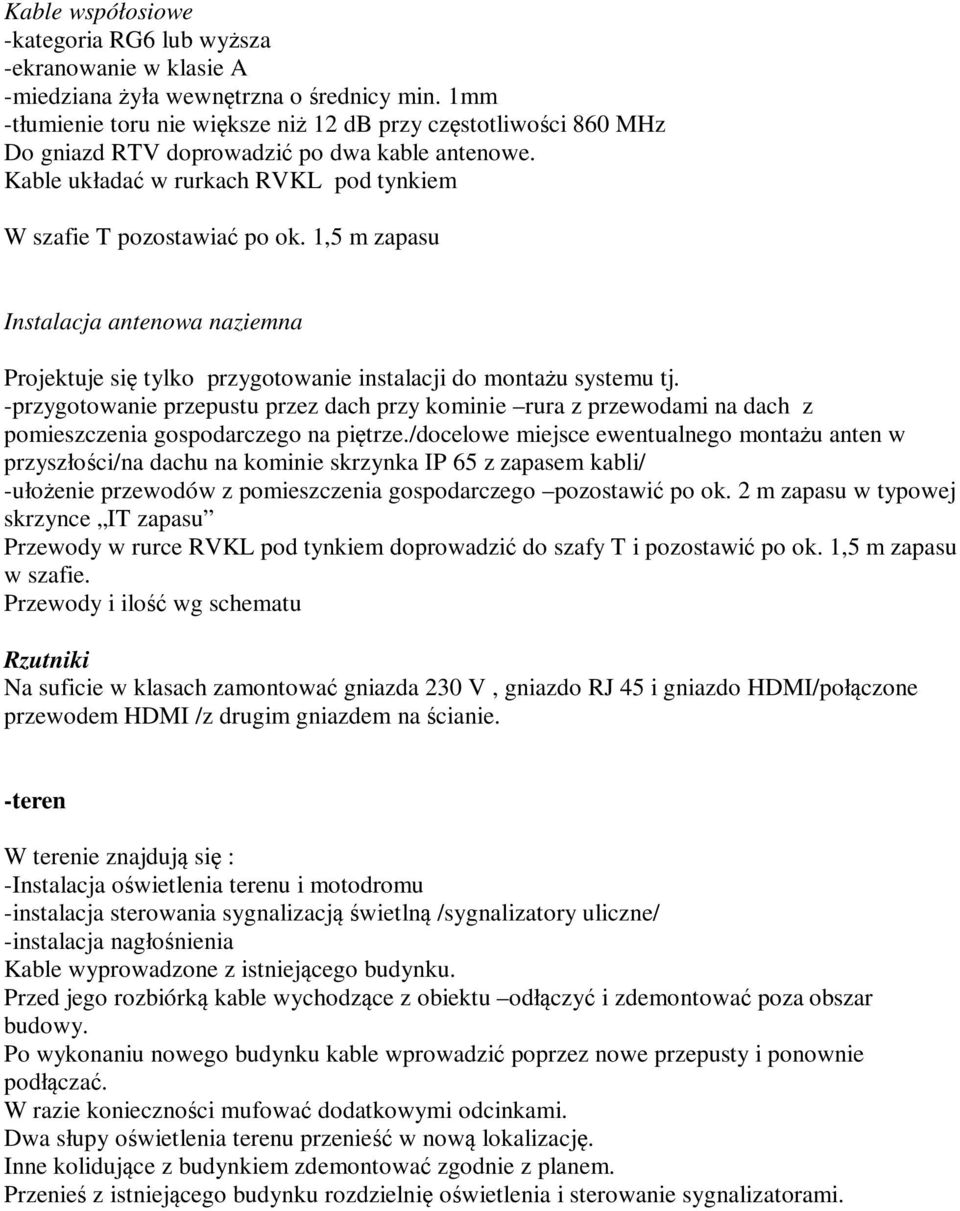

6 Kable współosiowe -kategoria RG6 lub wyższa -ekranowanie w klasie A -miedziana żyła wewnętrzna o średnicy min. 1mm -tłumienie toru nie większe niż 12 db przy częstotliwości 860 MHz Do gniazd RTV doprowadzić po dwa kable antenowe. Kable układać w rurkach RVKL pod tynkiem W szafie T pozostawiać po ok. 1,5 m zapasu Instalacja antenowa naziemna Projektuje się tylko przygotowanie instalacji do montażu systemu tj. -przygotowanie przepustu przez dach przy kominie rura z przewodami na dach z pomieszczenia gospodarczego na piętrze./docelowe miejsce ewentualnego montażu anten w przyszłości/na dachu na kominie skrzynka IP 65 z zapasem kabli/ -ułożenie przewodów z pomieszczenia gospodarczego pozostawić po ok. 2 m zapasu w typowej skrzynce IT zapasu Przewody w rurce RVKL pod tynkiem doprowadzić do szafy T i pozostawić po ok. 1,5 m zapasu w szafie. Przewody i ilość wg schematu Rzutniki Na suficie w klasach zamontować gniazda 230 V, gniazdo RJ 45 i gniazdo HDMI/połączone przewodem HDMI /z drugim gniazdem na ścianie. -teren W terenie znajdują się : -Instalacja oświetlenia terenu i motodromu -instalacja sterowania sygnalizacją świetlną /sygnalizatory uliczne/ -instalacja nagłośnienia Kable wyprowadzone z istniejącego budynku. Przed jego rozbiórką kable wychodzące z obiektu odłączyć i zdemontować poza obszar budowy. Po wykonaniu nowego budynku kable wprowadzić poprzez nowe przepusty i ponownie podłączać. W razie konieczności mufować dodatkowymi odcinkami. Dwa słupy oświetlenia terenu przenieść w nową lokalizację. Inne kolidujące z budynkiem zdemontować zgodnie z planem. Przenieś z istniejącego budynku rozdzielnię oświetlenia i sterowanie sygnalizatorami.

1,5 m zapasu Instalacja antenowa naziemna Projektuje się tylko przygotowanie instalacji do montażu systemu tj.

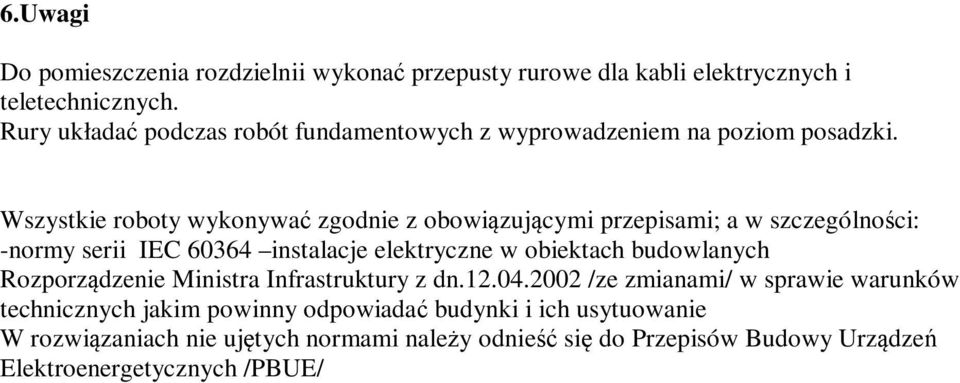

7 6.Uwagi Do pomieszczenia rozdzielnii wykonać przepusty rurowe dla kabli elektrycznych i teletechnicznych. Rury układać podczas robót fundamentowych z wyprowadzeniem na poziom posadzki. Wszystkie roboty wykonywać zgodnie z obowiązującymi przepisami; a w szczególności: -normy serii IEC instalacje elektryczne w obiektach budowlanych Rozporządzenie Ministra Infrastruktury z dn /ze zmianami/ w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie W rozwiązaniach nie ujętych normami należy odnieść się do Przepisów Budowy Urządzeń Elektroenergetycznych /PBUE/

Wszystkie roboty wykonywać zgodnie z obowiązującymi przepisami; a w szczególności: -normy serii IEC 60364 instalacje elektryczne w obiektach
