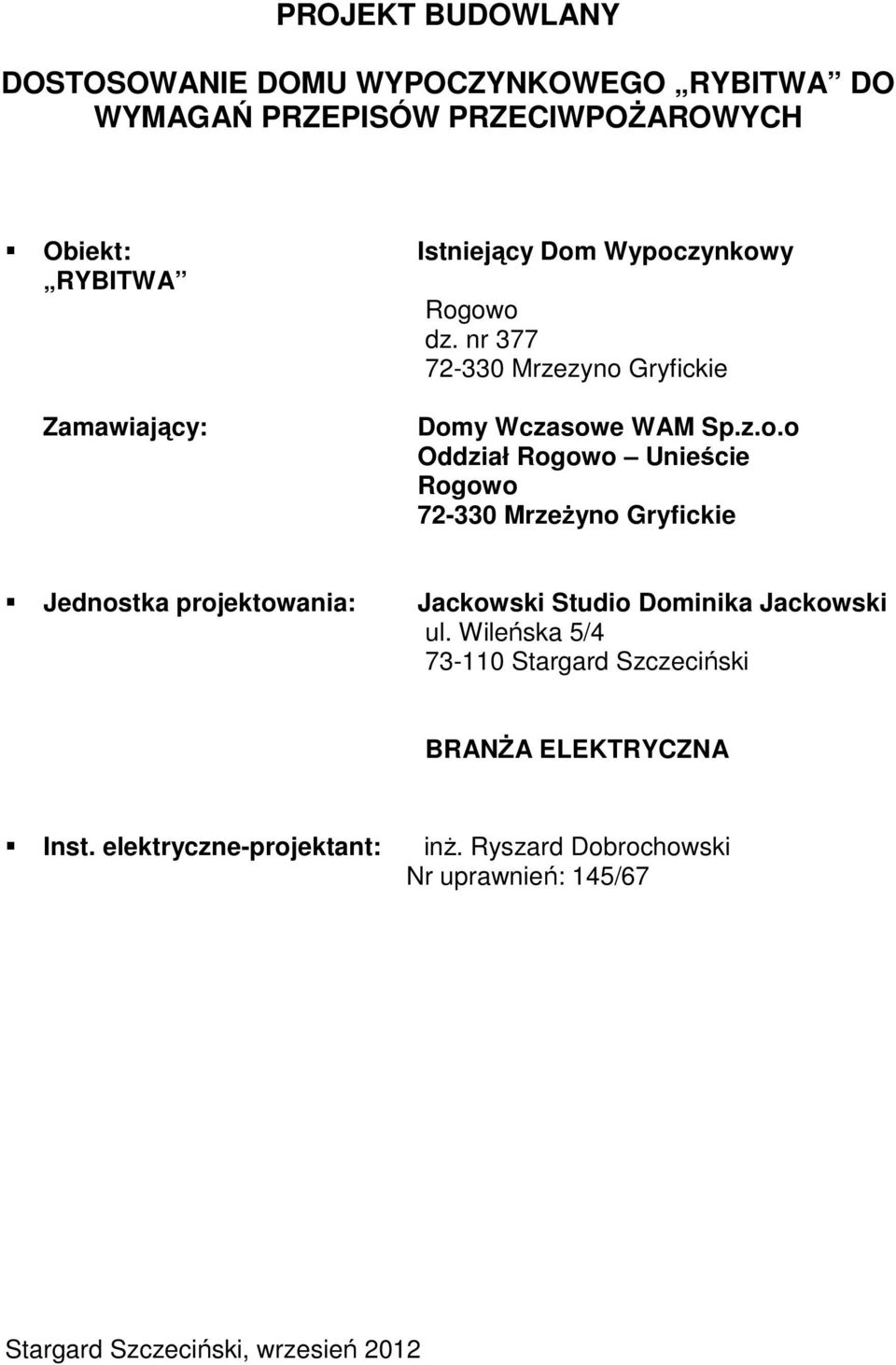

1 PROJEKT BUDOWLANY DOSTOSOWANIE DOMU WYPOCZYNKOWEGO RYBITWA DO WYMAGAŃ PRZEPISÓW PRZECIWPOŻAROWYCH Obiekt: RYBITWA Zamawiający: Istniejący Dom Wypoczynkowy Rogowo dz. nr Mrzezyno Gryfickie Domy Wczasowe WAM Sp.z.o.o Oddział Rogowo Unieście Rogowo Mrzeżyno Gryfickie Jednostka projektowania: Jackowski Studio Dominika Jackowski ul. Wileńska 5/ Stargard Szczeciński BRANŻA ELEKTRYCZNA Inst. elektryczne-projektant: inż. Ryszard Dobrochowski Nr uprawnień: 145/67 Stargard Szczeciński, wrzesień 2012

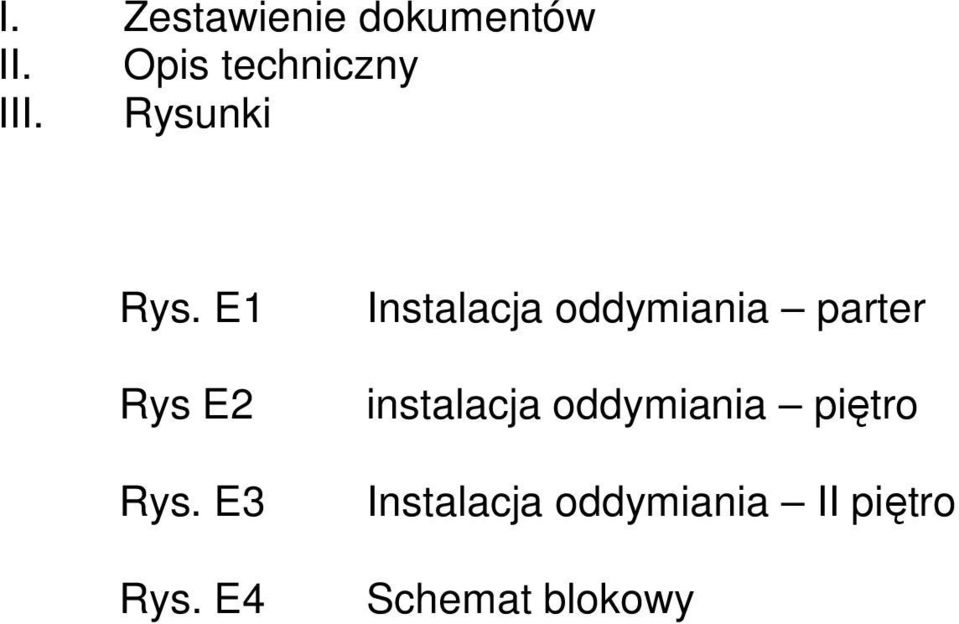

2 I. Zestawienie dokumentów II. Opis techniczny III. Rysunki Rys. E1 Rys E2 Rys. E3 Rys. E4 Instalacja oddymiania parter instalacja oddymiania piętro Instalacja oddymiania II piętro Schemat blokowy

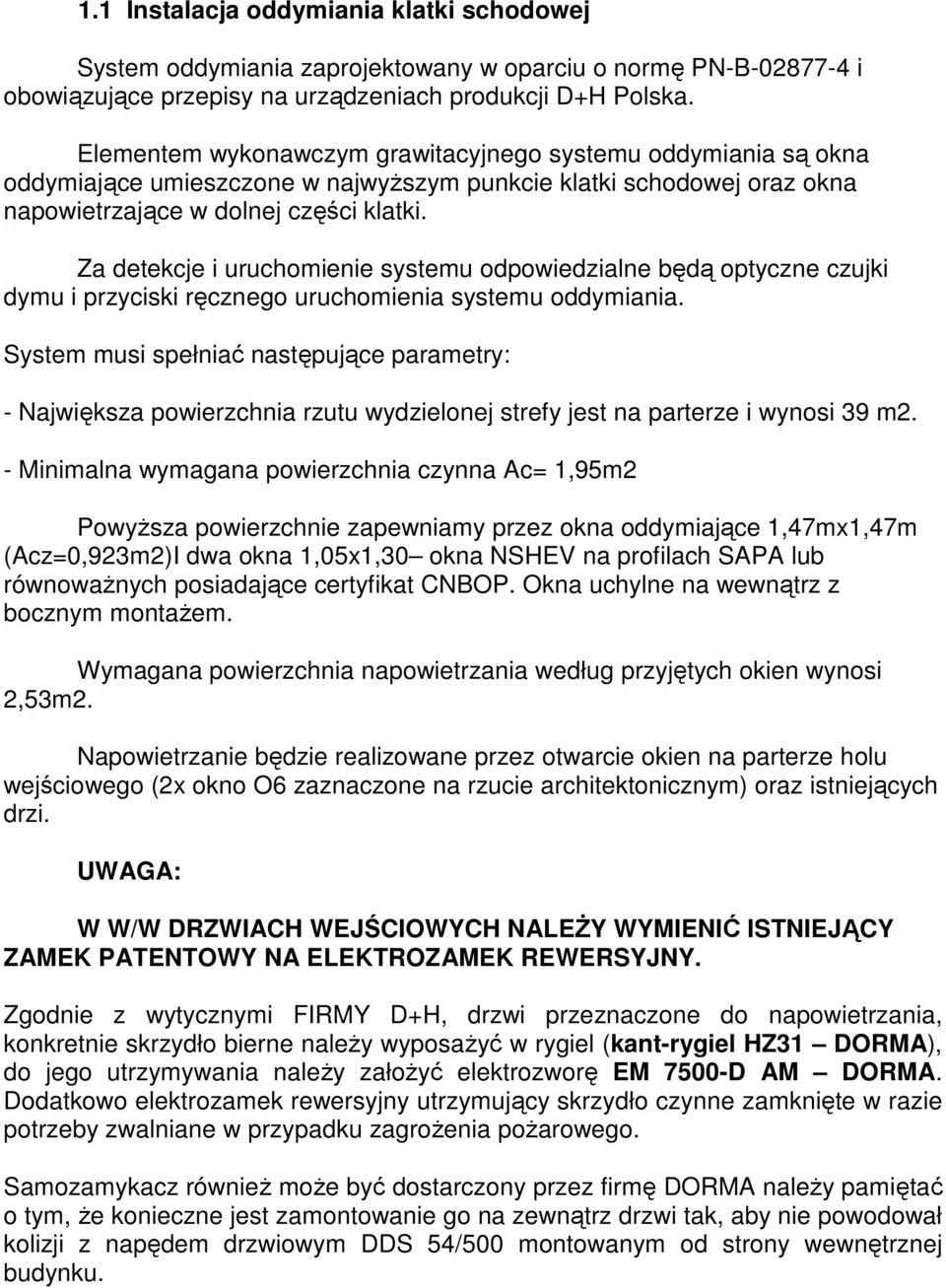

3 1.1 Instalacja oddymiania klatki schodowej System oddymiania zaprojektowany w oparciu o normę PN-B i obowiązujące przepisy na urządzeniach produkcji D+H Polska. Elementem wykonawczym grawitacyjnego systemu oddymiania są okna oddymiające umieszczone w najwyższym punkcie klatki schodowej oraz okna napowietrzające w dolnej części klatki. Za detekcje i uruchomienie systemu odpowiedzialne będą optyczne czujki dymu i przyciski ręcznego uruchomienia systemu oddymiania. System musi spełniać następujące parametry: - Największa powierzchnia rzutu wydzielonej strefy jest na parterze i wynosi 39 m2. - Minimalna wymagana powierzchnia czynna Ac= 1,95m2 Powyższa powierzchnie zapewniamy przez okna oddymiające 1,47mx1,47m (Acz=0,923m2)I dwa okna 1,05x1,30 okna NSHEV na profilach SAPA lub równoważnych posiadające certyfikat CNBOP. Okna uchylne na wewnątrz z bocznym montażem. Wymagana powierzchnia napowietrzania według przyjętych okien wynosi 2,53m2. Napowietrzanie będzie realizowane przez otwarcie okien na parterze holu wejściowego (2x okno O6 zaznaczone na rzucie architektonicznym) oraz istniejących drzi. UWAGA: W W/W DRZWIACH WEJŚCIOWYCH NALEŻY WYMIENIĆ ISTNIEJĄCY ZAMEK PATENTOWY NA ELEKTROZAMEK REWERSYJNY. Zgodnie z wytycznymi FIRMY D+H, drzwi przeznaczone do napowietrzania, konkretnie skrzydło bierne należy wyposażyć w rygiel (kant-rygiel HZ31 DORMA), do jego utrzymywania należy założyć elektrozworę EM 7500-D AM DORMA. Dodatkowo elektrozamek rewersyjny utrzymujący skrzydło czynne zamknięte w razie potrzeby zwalniane w przypadku zagrożenia pożarowego. Samozamykacz również może być dostarczony przez firmę DORMA należy pamiętać o tym, że konieczne jest zamontowanie go na zewnątrz drzwi tak, aby nie powodował kolizji z napędem drzwiowym DDS 54/500 montowanym od strony wewnętrznej budynku.

4 1.1.2 Zasilanie Projektowana centrala systemu oddymiania typu RZN 4408-K kompaktowa 16A, zasilana będzie z wewnętrznych zasilaczy sieciowych 230V. (z tablicy TG znajdującej się w parterze budynku). Obecna centrala D+H zasilana jest z Tr na II piętrze. Obie centrale należy zasilić z TG zasilanie central z Tr jest niedopuszczalne. Istniejącą centralę należy połączyć z nową na zasadzie MASTER SLAVE, zalecane stosowanie kabla HDGs4x1mm2. Zasilanie sieciowe należy wykonać przewodem o odporności ogniowej PH90 typu HDGs 3x2,5mm2 wg zaleceń producenta. Przewody zasilające układać w tynku, w korytku kablowym typu 32x15. Tak zasilaną centralkę podłączyć do głównej tablicy elektrycznej (TG) znajdującej się w na zewnątrz budynku. Kable zasilające podłączyć do tablic elektrycznych na wydzielonych bezpiecznikach, a bezpieczniki odpowiednio oznakować Zasilanie rezerwowe Centralka zasilająca będzie wyposażona we własny akumulator, który w przypadku zaniku napięcia sieciowego spowoduje, że system przejdzie automatycznie na pracę zasilania awaryjnego. Zapewni to 72 godziny zasilania w przypadku przerwy w dostawie energii elektrycznej z sieci. System oddymiania będzie zasilany z istniejącej tablicy głównej. Kabel YDY 3x2,5mm2 230V będzie zasilał centralę systemu z istniejącej tablicy głównej Instalacja oddymiania klatki schodowej W skład instalacji oddymiania klatki schodowej wchodzą: - okna oddymiające: NSHEV 1,4x1,4 I NSHEV 0,85x1,16 Wyposażone w KA/1000-BSY+Set I KA-BS050-VFO - Centrala odymiania kompaktowa RZN 4408-K - Akumulator 12V -FS moduł kolejności włączania - okna napowietrzające PCV - drzwi napowietrzające istniejące - Napędy drzwiowe DDS 54/500

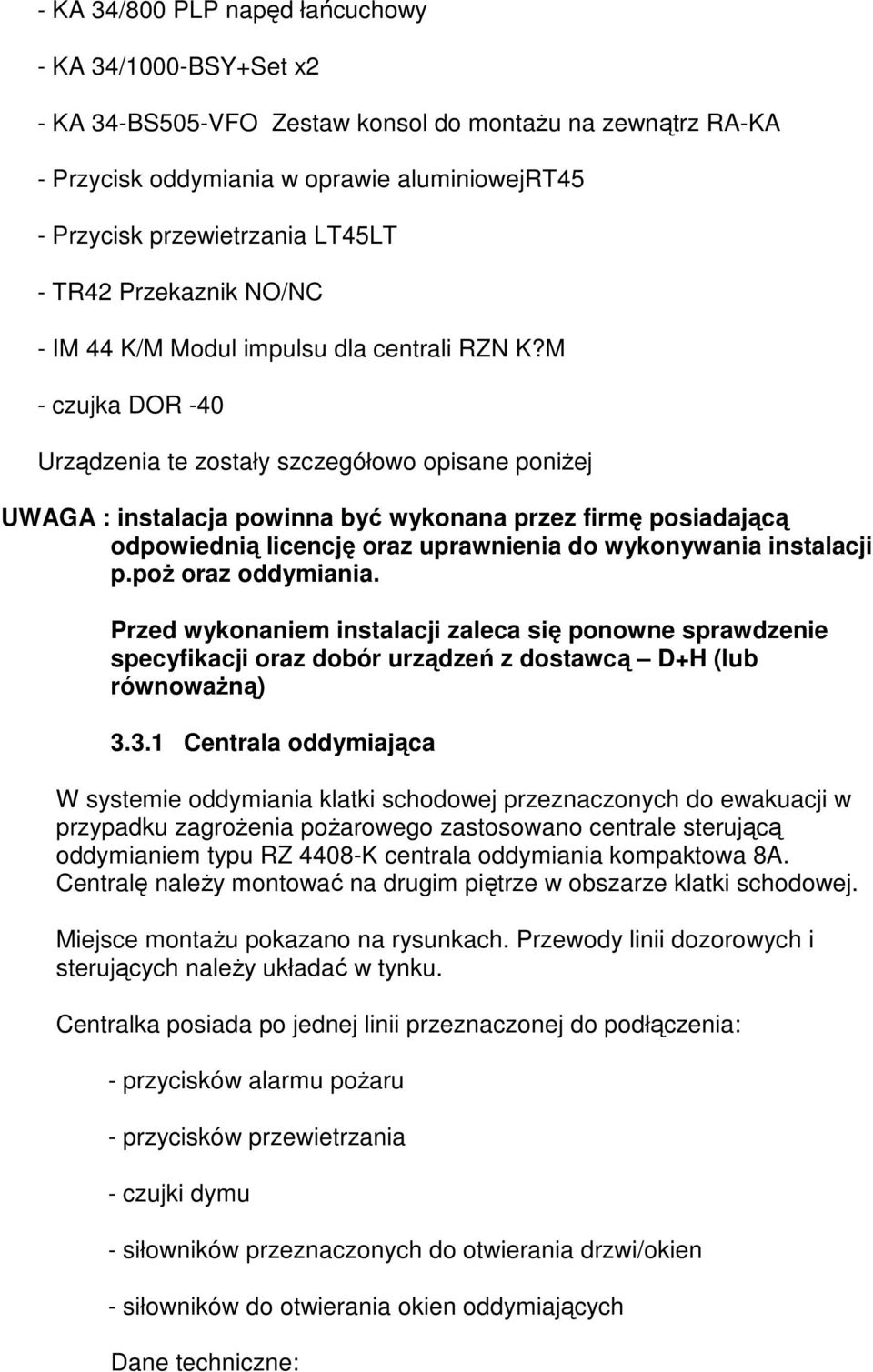

5 - KA 34/800 PLP napęd łańcuchowy - KA 34/1000-BSY+Set x2 - KA 34-BS505-VFO Zestaw konsol do montażu na zewnątrz RA-KA - Przycisk oddymiania w oprawie aluminiowejrt45 - Przycisk przewietrzania LT45LT - TR42 Przekaznik NO/NC - IM 44 K/M Modul impulsu dla centrali RZN K?M - czujka DOR -40 Urządzenia te zostały szczegółowo opisane poniżej UWAGA : instalacja powinna być wykonana przez firmę posiadającą odpowiednią licencję oraz uprawnienia do wykonywania instalacji p.poż oraz oddymiania. Przed wykonaniem instalacji zaleca się ponowne sprawdzenie specyfikacji oraz dobór urządzeń z dostawcą D+H (lub równoważną) Centrala oddymiająca W systemie oddymiania klatki schodowej przeznaczonych do ewakuacji w przypadku zagrożenia pożarowego zastosowano centrale sterującą oddymianiem typu RZ 4408-K centrala oddymiania kompaktowa 8A. Centralę należy montować na drugim piętrze w obszarze klatki schodowej. Miejsce montażu pokazano na rysunkach. Przewody linii dozorowych i sterujących należy układać w tynku. Centralka posiada po jednej linii przeznaczonej do podłączenia: - przycisków alarmu pożaru - przycisków przewietrzania - czujki dymu - siłowników przeznaczonych do otwierania drzwi/okien - siłowników do otwierania okien oddymiających Dane techniczne:

6 Napięcie zasilania (podstawowe): 220/240 Va.c. Napięcie zasilania (awaryjne): 24V d.c. Akumulatory rezerwowe: 7,2 Ah/12 V, 2 sztuki bezobsługowe Napięcie napędu siłowników: 24 V d.c. stabilizowane Zakres temperatury pracy: od -5 C do +40 C Centralę wyposażyć w akumulator typu Akku Typ 3A (12V/3,6 Ah 2 sztuki) Napęd drzwiowy DDS Napowietrzanie klatek schodowych realizowane będzie przez otwieranie drzwi ewakuacyjnych za pomocą napędów drzwiowych DDS 24V o sile 500N. Miejsca montażu siłowników siłowniki należy przykręcać do ościeżnic okiennych za pomocą odpowiednich konsol. Rodzaj zastosowanej konsoli zależy od sposobu otwierania okna. Przed złożeniem zamówienia zleca się ponowne sprawdzenie dobranych konsol, siłowników oraz dobór napędu dla każdego z okien. Otwieranie okien za pomocą siłowników uruchamiać się będzie automatycznie w przypadku zadziałania optycznej czujki dymu lub włączenia alarmowego przycisku oddymiania. Zastosowane napędy pracują na napięciu 24V prądu stałego i zasilane są z centralki oddymiającej. Linie sterujące przeznaczone do podłączenia siłowników należy wykonać przewodem o odporności ogniowej PH90 typu HDGs 3x2,5mm2. Przewód układać na tynku w korytku kablowym typu 32x15. Dane techniczne: Napięcie zasilania: 24V d.c. stabilizowane z centrali oddymiającej. Prąd napędu siłownika: 1A Napięcie napędu siłownika: 24V d.c. stabilizowane Siła pchania: 300N Siła zamykająca: N Wysuw: 800mm / 500mm dla drzwi

7 Czs wysuwu: 8s/100mm Ogniotrwałość 30min/300 Stopień ochrony: IP50 Obudowa: aluminiowa Zakres temperatury pracy: od -5 C do +74 C Elektroniczne wyłączanie krańcowe i przeciążeniowe Możliwość doprowadzenia przewodu zasilającego z lewej lub prawej strony Przycisk alarmowy oddymiania typu RT-42 W systemie zastosowano również przyciski alarmowe służące do ręcznego uruchamiania oddymiania. Są to przyciski typu RT-42. Zbicie szybki i wciśnięcie przycisku powoduje wysłanie sygnału do centrali oddymiającej, a w następnej kolejności uruchamianie siłowników i otwieranie okien i drzwi. Przyciski należy montować na obu klatkach schodowych, na wszystkich piętrach tj. od parteru do trzeciego piętra włącznie. Miejsca ich montażu pokazano na planach instalacji. Linie dozorowe, na których montowane będą przyciski wykonać przewodem typu YnTKSY 2x2x0,8mm2. Przewód układać w korytkach kablowych typu 32x15 Napięcie: 24V DC Prąd alarmu: 20mA Temperatura pracy (-10 C do +50 C) Wymiary: 124x124x35mm Ciężar 0,3kg Przycisk przewietrzania typu RT-42 LT W systemie należy zastosować przycisk przewietrzania typu RT-42 LT Przycisk ten służy do przewietrzania klatek schodowych a także do alarmowania tak samo jak w przypadku przycisku RT-42. Przyciski te należy montować obok centralek oddymiających na wysokości około 1,7m od poziomu podłogi lub w miejscach dozoru jak np. rejestracja.

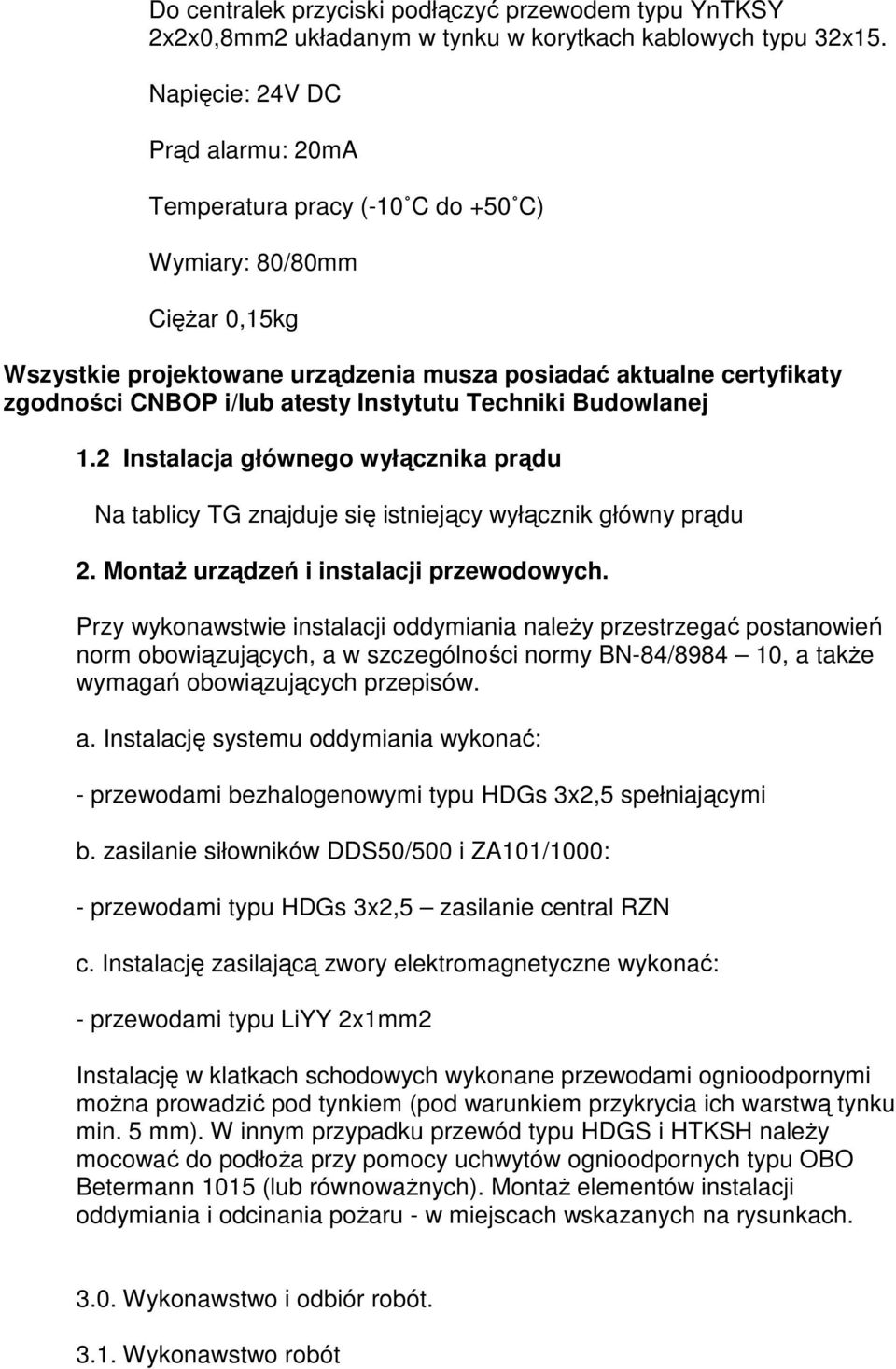

8 Do centralek przyciski podłączyć przewodem typu YnTKSY 2x2x0,8mm2 układanym w tynku w korytkach kablowych typu 32x15. Napięcie: 24V DC Prąd alarmu: 20mA Temperatura pracy (-10 C do +50 C) Wymiary: 80/80mm Ciężar 0,15kg Wszystkie projektowane urządzenia musza posiadać aktualne certyfikaty zgodności CNBOP i/lub atesty Instytutu Techniki Budowlanej 1.2 Instalacja głównego wyłącznika prądu Na tablicy TG znajduje się istniejący wyłącznik główny prądu 2. Montaż urządzeń i instalacji przewodowych. Przy wykonawstwie instalacji oddymiania należy przestrzegać postanowień norm obowiązujących, a w szczególności normy BN-84/ , a także wymagań obowiązujących przepisów. a. Instalację systemu oddymiania wykonać: - przewodami bezhalogenowymi typu HDGs 3x2,5 spełniającymi b. zasilanie siłowników DDS50/500 i ZA101/1000: - przewodami typu HDGs 3x2,5 zasilanie central RZN c. Instalację zasilającą zwory elektromagnetyczne wykonać: - przewodami typu LiYY 2x1mm2 Instalację w klatkach schodowych wykonane przewodami ognioodpornymi można prowadzić pod tynkiem (pod warunkiem przykrycia ich warstwą tynku min. 5 mm). W innym przypadku przewód typu HDGS i HTKSH należy mocować do podłoża przy pomocy uchwytów ognioodpornych typu OBO Betermann 1015 (lub równoważnych). Montaż elementów instalacji oddymiania i odcinania pożaru - w miejscach wskazanych na rysunkach Wykonawstwo i odbiór robót Wykonawstwo robót

9 Przy wykonawstwie robót instalacyjnych i montażowych należy przestrzegać przepisów norm krajowych ze szczególnym zwróceniem uwagi na: przepisowa odległość instalacji i urządzeń systemu oddymiania od innych instalacji oznakowanie miejsc łączeń lub rozgałęzień. Przed uruchomieniem instalacji należy wykonać badania polegające na wykonaniu: pomiarów rezystancji linii dozorowych; pomiarów oraz sprawdzeniu materiałów w zakresie zgodności z obowiązującymi przepisami; wykonania poprawności połączeń; umocowania połączeń; właściwej numeracji, napisów oraz oznakowania linii dozorowych; Uruchomienie systemu należy wykonać zgodnie z dokumentacjami technicznymi producenta. 4. Odbiór robót Przed przekazaniem systemu automatycznych urządzeń systemu oddymiania do eksploatacji Wykonawca zobowiązany jest dostarczyć zleceniodawcy: dokumentację powykonawczą zawierającą zaktualizowany projekt techniczny z naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa dokumentację prawną montażu tj. -dziennik budowy - protokoły pomiarów elektrycznych Odbiór robót dokonuje komisja w składzie: przedstawiciel Zamawiającego przedstawiciel Użytkownika kierownik robót Wykonawcy projektant specjalista ochrony przeciwpożarowej inspektor nadzoru inwestorskiego konserwator instalacji.

10 5. Uwagi końcowe Osoby, które przewidziane są do obsługi, kontroli lub nadzoru urządzeń oddymiania należy przeszkolić w zakresie obsługi systemu. Fakt przeszkolenia powinien być potwierdzony własnoręcznym podpisem przez osoby przeszkolone. W celu zapewnienia prawidłowej pracy, system oddymiania winien mieć zapewnianą fachowa obsługę. Obsługa winna być wykonywana w następujących czasookresach: Obsługa codzienna: Sprawdzanie prawidłowości wskazań central oddymiania Obsługa kwartalna o sprawdzanie prawidłowości działania układów i elementów sterowniczych, czyszczenie elementów UWAGA: W ramach bieżącej konserwacji instalacji oddymiającej przeszkolone osoby powinny, co najmniej raz w ciągu 10 dni przeprowadzać próbę załączania grawitacyjnego systemu oddymiania i dopływu powietrza kompensacyjnego, a także każdorazowo, czynność odnotować w książce instalacji. Obsługa kwartalna powinna być wykonywana przez osoby posiadające autoryzacje producenta urządzeń. W innym przypadku producent może nie uznać zasadności naprawy gwarancyjnej. Opracował Ryszard Dobrochowski
