1 KLAPY DYMOWE FUMILUX 3000 CERTYFIKAT ZGODNOŚCI NR: WE 1488-CPD-0027 z Normą Europejską nr EN Producent: Eternit Flachdach GmbH / Niemcy FUNKCJA DOŚWIETLENIA FUNKCJA ODDYMIENIA FUNKCJA WENTYLACJI

EN-12101 Producent: Eternit Flachdach GmbH /

KLAPA DYMOWA FUMILUX 3000 CERTYFIKAT ZGODNOŚCI NR: WE 1488-CPD-0027 z Normą Europejską nr EN-12101 Zgodne z DIN 18323 i VdS-Richtlinie 2098,

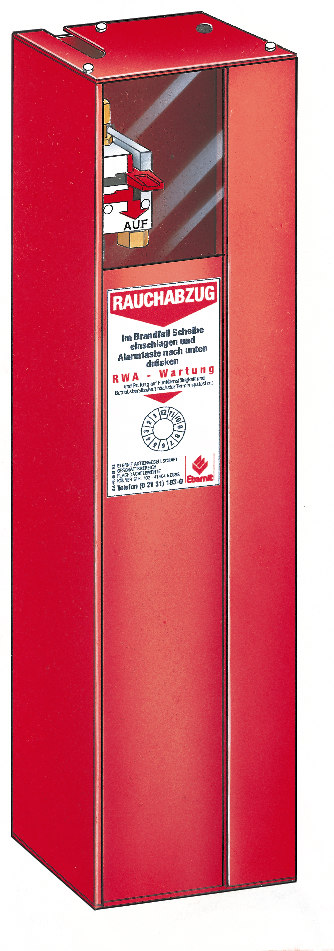

2 KLAPA DYMOWA FUMILUX 3000 CERTYFIKAT ZGODNOŚCI NR: WE 1488-CPD-0027 z Normą Europejską nr EN Zgodne z DIN i VdS-Richtlinie 2098, ISO 9001 Centralka alarmowa AP1 do sektorowego systemu otwierania klap dymowych (max. 12 sztuk) wyposażona w butlę gazową CO2 (od 140 g do 1500 g)

ISO 9001 Centralka alarmowa AP1 do sektorowego systemu otwierania klap

3 AUTOMATYKA TERMICZNA KLAPY DYMOWEJ Ampułka termiczna (standard 68 o C lub 93 o C) oraz nabój (patron) CO2 Schemat przedstawiający dodatkowo zainstalowany siłownik elektryczny (230V o wysokości unoszenia 30cm lub 50 cm ) w celach wentylacji.

Schemat przedstawiający dodatkowo zainstalowany siłownik

4 Informacja dotycząca funkcjonowania oraz montażu klap dymowych fumilux 3000 i pneumatycznego (CO2) systemu otwierania. 1. Opis ogólny systemu Klapy dymowe fumilux 3000 niemieckiej firmy Eternit Flachdach GmbH spełniają następujące funkcje: 1. Funkcja ochrona ppoż budynków poprzez odprowadzenie dymu i ciepła (w tym klatki schodowe ) 2. Funkcja doświetlenia pomieszczeń 3. Funkcja wentylacyjna, przez zastosowanie dodatkowego siłownika elektrycznego Klapy dymowe (RWA) fumilux 3000 otwierają się automatycznie przy temperaturze 68 0 C lub 93 0 C w zależności od określonych wymagań inwestora. Uruchamianie następuje przez stopienie ampułki termicznej (zainstalowanej w cylindrze pneumatycznym przy klapie) i nakłucie naboju (kapsułki) z gazem CO2. Ciśnienie gazu na cylinder podnoszący powoduje otwarcie klapy dymowej na Dodatkowe sterowanie klapami dymowymi może się odbywać za pomocą centralki alarmowej (wyzwalacza) manualnie lub / i impulsem elektrycznym (24V) z dyspozytorni (centrali / monitoringu). W przypadku pożaru lub decyzji dowodzącego akcją gaśniczą, należy zbić szybkę centralki alarmowej i przy pomocy dzwigni spowodować nakłucie butli z CO2 (60 g do g) znajdującej się w centralce. Gaz przedostaje się wtedy przez przewody ciśnieniowe (rurki miedziane φ 8/1) do cylindra (cylindrów) podnoszącego i powoduje otwarcie klapy. Nabój (kapsułka) z CO2 zainstalowany przy klapie dymowej pozostaje w takim przypadku nienaruszony. Zamknięcie tak otwartej klapy odbywa się ręcznie. Ze względu na wymiary centralki oraz możliwość zastosowania w niej odpowiednio większego naboju z CO2, jedna centralka może maksymalnie sterować (otwierać) do 12 klap dymowych. Klapy dymowe mogą również być wykorzystywane do codziennego wietrzenia (funkcja wentylacyjna) W takim wypadku do klapy montuje się elektryczne urządzenie otwierające tj. siłownik elektryczny (220 V, 50 Hz, 23 VA) oraz wyłącznik z funkcją góra / dół. Po dodatkowym zainstalowaniu czujników wiatru i deszczu klapy zamkną się automatycznie w zależności od zmieniających się warunków atmosferycznych. Klapy dymowe Fumilux 3000 są też wykorzystywane do oddymiania dróg ewakuacyjnych (klatki schodowe, korytarze). Jako napędy otwierające (siłowniki) i centrale sterujące stosuje się urządzenia elektryczne niskoprądowe (24V). 2. Instrukcja montażu. Klapy dymowe fumilux 3000 powinny być rozmieszczone równomiernie na całej powierzchni dachu. Rozmieszczenie i wbudowanie klap może odbywać się tylko na podstawie dokumentacji projektowej opracowanej z uwzględnieniem obowiązujących przepisów. Montaż klapy dymowej należy wykonać na uprzednio przygotowanym przebiciu dachu. Od strony wytrzymałościowej przebicie musi być zaprojektowane i wykonane przez osoby posiadające odpowiednie uprawnienia projektowe i wykonawczo-montażowe. 2.1 Wieniec nasadowy. Wieniec klapy dymowej (RWA) jest elementem łączącym świetlik dachowy z pokryciem dachowym. Ścianki wieńca wykonane są w wersji nieocieplanej lub ocieplonej fabrycznie wewnątrz pianką poliuretanową. Dostępny w standardowej wysokości 30 cm, za dodatkową opłatą dostarczane są również w wysokości 40 cm lub 50 cm. Ze względu na otwieranie klapy do kąta 165 o kopuła świetlna musi znajdować się min 30 cm od wierzchniej warstwy pokrycia dachowego. Wieniec należy przykręcić do pokrycia dachu na wcześniej przygotowaną konstrukcję wykonaną z drewna lub stali. Do tego celu należy używać śrub (wkrętów)) z łbem sześciokątnym w ilości zależnej od wymiarów wieńca. Śruby mocujące wieniec z podstawą należy rozmieścić symetrycznie w równych odstępach.

Funkcja ochrona ppoż budynków poprzez odprowadzenie dymu i ciepła (w tym klatki schodowe ) 2. Funkcja doświetlenia pomieszczeń 3.

5 2.2 Kopuła świetlna. W przypadku gdy rama na której zamocowana jest kopuła jest dostarczona oddzielnie, to należy ją nałożyć na wieniec nasadowy w taki sposób aby element mocujący (zawias) został umieszczony w podobnym elemencie (zawiasie) znajdującym się na wieńcu nasadowym (wg załączonego rysunku) dostarczonych w komplecie Cylinder (siłownik) pneumatyczny Cylinder pneumatyczny jest montowany fabrycznie przez producenta w wieniec nasadowy nie wymaga montażu. Należy sprawdzić czy komplecie przy dostarczonym siłowniku jest szklana ampułka termiczna (kolor czerwony wyzwalanie przy 68 o C, kolor zielony 93 o C) i patron (nabój) z CO2. Zamocowanie (uzbrojenie) ampułki termicznej i naboju z CO2 wymaga zastosowania specjalnej śruby Spojlery narożne (opcjonalnie) zwiększają czynną powierzchnię oddymiania klapy dymowej. Spoilery (osłony przeciwwiatrowe) należy przykręcić blachowkrętami (dostarczane w komplecie) na prawym i lewym narożniku wieńca nasadowego Centralka alarmowa. Centralkę umieszcza się w miejscu łatwo dostępnym dla obsługi lub nadzoru, lub w miejscu wskazanym przez uprawnionego rzeczoznawcę ppoż. przykręcając ją wkrętami na zewnątrz ściany lub wewnątrz przygotowanego wcześniej otworu. W centralce umieszcza się butlę z CO2, której pojemność (od 60 g do 1500 g) jest zależna od ilości podłączonych do centralki klap dymowych (max. 12 sztuk) Wprowadzenie sprężonego gazu z butli umieszczonych w centralce do cylindra pneumatycznego odbywa się poprzez rurki miedziane lub stalowe ocynkowane o wymiarach 8/1. Z rurek tworzy się instalację natynkową przymocowując je do ścian / stropów za pomocą uchwytów. Rurki można wyginać na zimno, należy unikać zgięć o kąt < 90 o.. Rurki miedziane lub stalowe mogą być dodatkowo rozprowadzane w obudowie plastykowej.

elemencie (zawiasie) znajdującym się na wieńcu nasadowym (wg załączonego rysunku) dostarczonych w komplecie. 2.3.
