1 Instrukcja obsługi Elektroniczne wersje instrukcji Nordson EFD w formacie pdf dostępne są również pod adresem

2 Gratulujemy wyboru niezawodnego, wysokiej jakości systemu dozującego produkcji Nordson EFD, światowego lidera w branży dozowania płynów. Zawór iglicowy xqr41v serii został opracowany specjalnie do zastosowań związanych z dozowaniem w warunkach przemysłowych; produkt zapewnia lata bezproblemowej, wydajnej pracy. Niniejsza instrukcja pomoże Państwu zmaksymalizować wydajność użytkową zaworu iglicowego xqr41v. Prosimy poświęcić kilka minut na zapoznanie się z funkcjami i obsługą urządzenia. Sugeruje się postępowanie zgodnie z niniejszym zalecanymi czynnościami testowymi oraz przeczytanie zawartych w instrukcji informacji i wskazówek, które oparte są na ponad trzydziestoletnim doświadczeniu w zakresie technologii dozowania przemysłowego. W instrukcji zawarto odpowiedzi na większość z często zadawanych przez użytkowników pytań. W celu otrzymania dodatkowego wsparcia, prosimy o kontakt z Nordson EFD lub z Państwa autoryzowanym dystrybutorem Nordson EFD. Szczegółowe dane kontaktowe przedstawiono na ostatniej stronie niniejszego dokumentu. Dziękujemy! Obietnica Nordson EFD Właśnie nabyli Państwo produkt z serii najprecyzyjniejszych urządzeń dozujących na świecie. Pragnę podkreślić, iż kadra Nordson EFD ma na uwadze sprawność Państwa działalności i uczyni wszystko co w jej mocy by nasze rozwiązania spełniły Państwa oczekiwania. W przypadku, gdy nie są Państwo zadowoleni z nabytego urządzenia lub wsparcia udzielonego przez Specjalistę ds. Aplikacji Produktów Nordson EFD, proszę o osobisty kontakt ze mną pod numerem telefonu (US), (poza Stanami Zjednoczonymi), lub pod adresem Srini.Subramanian@nordsonefd.com. Zapewniam, iż postaramy się rozwiązać wszelkie Państwa problemy. Jeszcze raz dziękuję za wybór firmy Nordson EFD. Srini Subramanian Srini Subramanian,, Dyrektor Generalny 2 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

3 Spis treści Spis treści...3 Wstęp...4 Opcje konfiguracyjne zaworu serii xqr41v...4 Elektrozawór typu BackPack...4 Wlot powietrza roboczego poprzez bloczek montażowy...4 Zasada działania zaworu xqr41v...5 Zasada działania mocowania szybkorozłącznego...5 Sposób sterowania zaworem xqr41v...6 Specyfikacja...7 Zawór serii xqr41v...7 Elektrozawór typu BackPack...7 Wlot powietrza roboczego poprzez bloczek montażowy...7 Charakterystyka...8 Montaż...9 Montaż zaworu na urządzeniu dozującym...9 Mocowanie złączki płynowej Wykonywanie połączeń systemu...10 Układ ValveMate 8000 z zaworem xqr41v i elektrozaworem BackPack...10 Układ ValveMate 8000 z zaworem xqr41v i blokiem montażowym...11 Układ ValveMate 7100 z zaworem xqr41v...12 Wymiana końcówki dozującej...13 Wymiana korpusu cieczowego...13 Kalibracja skoku zaworu...14 Serwis...15 Czyszczenie zaworu...15 Wymiana zespołu tłok-igła lub O-ring tłoku...16 Wymiana solenoidu na elektrozaworze BackPack...17 Numery części...18 Części zamienne...18 Elementy zaworu...18 Akcesoria...19 Wykrywanie i usuwanie usterek poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 3

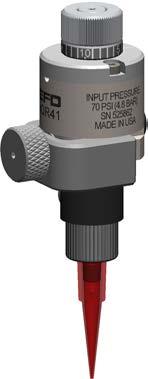

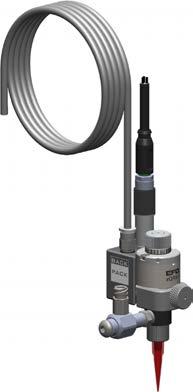

4 Wstęp to pneumatyczny, regulowany modułowy zawór służący do precyzyjnego dozowania płynów o niskiej lepkości (takich jak oleje silikonowe, rozpuszczalniki i kleje utwardzane UV) w dokładnie odmierzonych i powtarzalnych ilościach. Zawór xqr41v jest przeznaczony do stosowania w automatycznych procesach montażowych oraz jest kompatybilny z dowolnymi końcówkami dozującymi Nordson EFD, włącznie z końcówkami uniwersalnymi ze stali nierdzewnej, końcówkami stożkowymi SmoothFlow oraz końcówkami z okładziną PTFE. Zawór zapewnia doskonałą kontrolę oraz minimalną objętość płynu zatrzymywanego w korpusie, umożliwiając precyzyjne, dokładne i powtarzalne dozowanie. Zawór zapewnia nadzwyczaj szerokie możliwości regulacyjne oraz całkowity brak objętości martwego płynu, skutkując precyzyjnymi, dokładnymi i powtarzalnymi dozami. Korpus cieczowy urządzenia pozwala na obrót w zakresie 360, umożliwiając ustawienie wlotu cieczowego w optymalnej orientacji dla podawania płynu do zaworu. Unikalne mocowanie szybkorozłączne zaworu xqr41v pozwala umocować korpus na płyn do siłownika pneumatycznego oraz zdjęcie go w kilka sekund, co umożliwia szybkie przezbrajanie i łatwe czyszczenie i konserwację części pozostających w kontakcie z dozowanym środkiem. Siłownik zaworowy BackPack Zawór iglicowy serii xqr41v Mocowanie szybkorozłączne Opcje konfiguracyjne zaworu serii xqr41v Konstrukcja modułowa modelu xqr41v pozwala na uzyskanie szeregu konfiguracji dostarczających optymalnych rozwiązań dla dozowania cieczy oraz pozwalających na opracowanie sprawnej linii produkcyjnej. Elektrozawór typu BackPack Opcjonalny elektrozawór typu BackPack może być umocowany na korpusie siłownika powietrza roboczego w celu (1) uzyskania szybszego czasu reakcji zaworu, oraz (2) zmniejszenia prawdopodobieństwa wahań wielkości dozy w wyniku zmian w parametrach ciśnienia powietrza instalacyjnego, lub różnic w przewodach linii pneumatycznych. Wlot powietrza roboczego poprzez bloczek montażowy Opcjonalny bloczek montażowy stanowi wygodne, wciskane złącze wlotu powietrza roboczego, o płaskiej powierzchni montażowej pozwalającej na łatwy montaż na płytkach mocujących. Elektrozawór BackPack (do stosowania ze sterownikiem ValveMate 8000) Wlot powietrza roboczego w postaci bloczku montażowego (do stosowania ze sterownikiem ValveMate 7100 lub ValveMate 8000) 4 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

5 Zasada działania zaworu xqr41v Ciśnienie powietrza na wlocie 4.8 bar (70 psi) powoduje cofnięcie tłoka oraz igły z gniazda w końcówce dozującej umożliwiając przepływ płynu przez korpus zaworu. Po zakończeniu cyklu, doprowadzenie powietrza jest wyłączane, a sprężyna tłoka powoduje powrót igły do położenia wyjściowego w gnieździe korpusu zatrzymując przepływ płynu. Ilość dozowanego płynu zależna jest od czasu pracy zaworu, ciśnienia w zbiorniku płynowym, rozmiaru końcówki dozującej, skoku igły oraz lepkości cieczy. Zasada działania mocowania szybkorozłącznego Mocowanie szybkorozłączne wsuwa się w rowki w korpusie zaworu, mocując korpus cieczowy do siłownika pneumatycznego. Śruba radełkowana zabezpiecza cały zespół zaworu, zapobiegając przemieszczaniu podczas pracy. Pełni ona również funkcję dźwignika śrubowego, ułatwiając zdejmowanie mocowania szybkorozłącznego. Otwarty Zamknięty Elektrozawór typu BackPack Korpus siłownika pneumatycznego Rowek do mocowania szybkorozłącznego Korpus cieczowy Mocowanie szybkorozłączne i śruba radełkowana poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 5

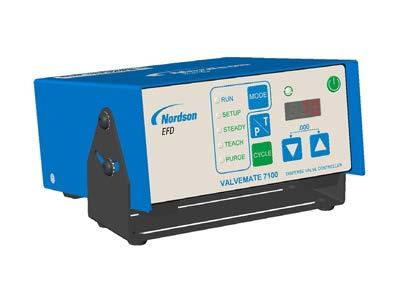

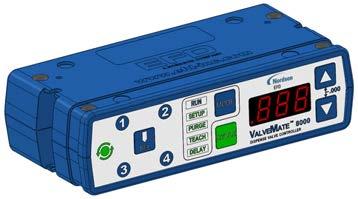

6 Sposób sterowania zaworem xqr41v Do użytku z zaworami iglicowymi Microdot serii xqr41v zalecane są dwa sterowniki: ValveMate 8000 i ValveMate W przypadku instalacji obejmujących wiele zaworów i wykorzystujących elektrozawór BackPack, bloczek montażowy, lub złączkę 90, należy stosować sterownik ValveMate 8000 pozwalający na łatwą regulację strumienia zaworu, zapewniając optymalne sterowanie procesem oraz sprawność przebiegu procesu dozowania. Czas otwarcia zaworu stanowi podstawową funkcję kontroli wielkości dozy. Sterownik ValveMate 8000 umożliwia przyciskową regulację czasu otwarcia zaworu w komfortowy i łatwy sposób. Model ValveMate 8000 posiada obwody mikroprocesorowe, zapewniające nadzwyczaj precyzyjną kontrolę wielkości dozy. Urządzenie pozwala na oczyszczanie linii zasilających, ustawianie wstępnej wielkości dozy oraz szybkie i łatwe dokonywanie ustawień stacji dozującej bez zatrzymywania linii produkcyjnej. W przypadku instalacji z jednym zaworem, wykorzystujących blok montażowy lub złącze 90, należy stosować sterownik ValveMate Sterownik ValveMate 7100, obejmujący funkcje programowalnego czasu dozowania, cyfrowego odczytu czasu, łatwego i intuicyjnego programowania z poziomu klawiatury, oraz komunikacji wejściowo-wyjściowej ze sterownikami PLC maszyny nadrzędnej, opracowany został z myślą o konstruktorach maszyn i operatorach. Zamysł produktu polega na umiejscowieniu układu sterowania dozowaniem w pobliżu danej aplikacji oraz dostarczenie cech koniecznych dla możliwie dalekiego ułatwienia konfiguracji i obsługi. UWAGA: Sterownik ValveMate 7100 nie jest kompatybilny z elektrozaworem typu xqr41v BackPack. 6 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

7 Specyfikacja UWAGA: Specyfikacje i szczegóły techniczne mogą ulec zmianie bez zawiadomienia. Zawór serii xqr41v Poz. Specyfikacja Rozmiar długość 64 mm x średnica 23,7 mm (2,50" x 0,93") Waga Wymagane ciśnienie robocze Maksymalna temperatura robocza Wlotu płynu Wylot płynu Montaż Prędkość cyklu Sam zawór: 115 g (4,1 oz) Z siłownikiem BackPack: 170 g (6,0 oz) Z blokiem montażowym: 140 g (4,9 oz) 4,8 6,2 bar (70 90 psi) 80 C (176 F) M5 Stożek typu Luer z nakrętką zabezpieczającą M4 (siłownik zaworowy BackPack lub blok montażowy) Ponad 400 cykli na minutę Korpus cylindra pneumatycznego Stal nierdzewna 303 Korpus cieczowy PEEK (Polieteroeteroketon) Tłok Stal nierdzewna 303 Igła Stal nierdzewna 303 Nakrętka mocująca końcówkę Maksymalna temperatura robocza Zacisk QR nr patentu USA Aluminium z powłoką twardą 80 C (176 F) Wszystkie elementy wykonane ze stali nierdzewnej są poddane procesowi pasywacji. Elektrozawór typu BackPack Poz. Specyfikacja Rozmiar szer. 26,2 x wys. 26,7H x głęb. 18,4 mm (szer. 1,03" x wys. 1,05" x głęb. 0.72") Waga Wymagane ciśnienie robocze Prąd wejściowy Minimalny czas aktywacji Maksymalny czas aktywacji Częstotliwość doz Obudowa Sam siłownik zaworowy: 53,8 g (1,90 oz) Po montażu na zaworze xqr41v: 196,10 g (6,90 oz) 4,8 6,2 bar (70 90 psi) 24 VDC, 4 VDC 5 ms Praca nieprzerwana 60 80Hz Aluminium anodowane Śruba montażowa Stal nierdzewna 303 Wszystkie elementy wykonane ze stali nierdzewnej są poddane procesowi pasywacji. Wlot powietrza roboczego poprzez bloczek montażowy Poz. Specyfikacja Rozmiar szer. 18,4 x wys. 21,6 x głęb. 21,4 mm (szer. 0,72" x wys. 0,85" x głęb. 0,84") Waga Obudowa Sam bloczek montażowy: 25,0 g (0,90 oz) Po montażu na zaworze XQR41V: 166,35 g (5,90 oz) Aluminium anodowane Śruba montażowa Stal nierdzewna 303 Wszystkie elementy wykonane ze stali nierdzewnej są poddane procesowi pasywacji. poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 7

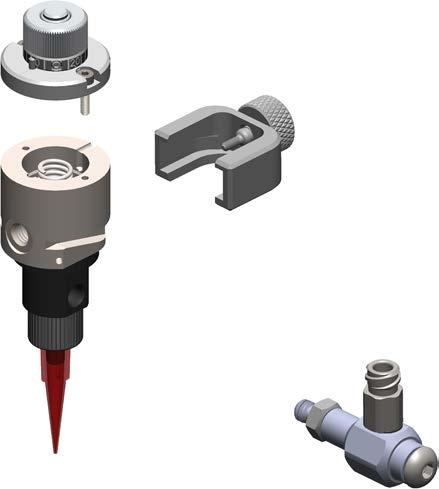

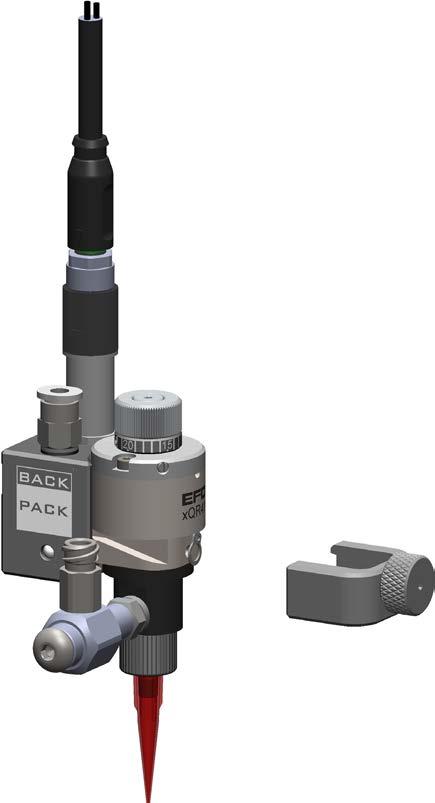

8 Charakterystyka Uchwyt mocujący do cylindra strzykawkowego Regulowany kapturek z gałką regulacji skoku dla dodatkowej kalibracji Gałka regulacji skoku siłownika zaworowego BackPack Elektrozawór BackPack (opcjonalny) Korpus siłownika zaworowego xqr41v Mocowanie szybkorozłączne Blok montażowy (opcjonalnie) Wlot powietrza Korpus cieczowy zaworu xqr41v Wlot płynu Złącze wlotu cieczy proste (w zestawie) Złączka wlotu cieczy 90 (w zestawie) 8 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

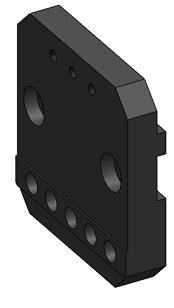

9 Montaż UWAGA: Przed montażem przedmiotowego zaworu należy zapoznać się z instrukcjami obsługi powiązanego zbiornika i sterownika, w celu zaznajomienia się z obsługą wszystkich komponentów układu dozowania. Montaż zaworu na urządzeniu dozującym 1. Zamocować zawór xqr41v elektrozaworu BackPack, lub do bloku montażowego, w zależności od zastosowania. 2. (Opcjonalnie) Zamocować zawór i zespół siłownik / blok montażowy do uchwytu montażowego. Możliwe jest przykręcenie do szeregu różnych otworów montażowych, umożliwiających dostosowanie do danego zastosowania. 3. Zamontować kompletny zespół na urządzeniu dozującym. OSTROŻNIE Uważać, by nie przekręcić śruby radełkowanej mocowania szybkorozłącznego. Może to spowodować uszkodzenie śruby. 4. Ustawić prawidłowo korpus cieczowy i zamontować mocowanie szybkorozłączne w następujący sposób: a. Częściowo wkręcić śrubę radełkowaną mocowania szybkorozłącznego w korpus siłownika. b. Po umocowaniu śruby radełkowanej, obrócić korpus cieczowy w wymagane położenie, w zależności od sposobu wykorzystania złączki wlotu cieczy 90. c. Dokręcić palcem śrubę radełkowaną w celu pełnego umocowania korpusu cieczowego do siłownika. Elektrozawór BackPack, (gwint M4) (opcjonalnie) Otwory montażowe do płytki mocującej Blok montażowy (opcjonalnie) xqr41v valve Możliwe do wyboru otwory montażowe dla siłownika BackPack lub bloku montażowego Mocowanie szybkorozłączne Blok montażowy, (gwint M4) (opcjonalny) Mocowanie złączki płynowej Dokręcić nakrętkę mocującą do złączki wlotu cieczy 90 (w kierunku złączki Luer). 2. W pełni dokręcić zespół złączki 90 do korpusu cieczowego zaworu, a następnie odkręcać zespół do czasu uzyskania właściwego położenia złączki. UWAGA: Nie odkręcać złączki 90 o więcej niż (1) obrót. 3. Przy pomocy klucza 8 mm dokręcić nakrętkę mocującą do korpusu cieczowego. Korpus cieczowy zaworu xqr41v Nakrętka mocująca złączkę 90 Złączka Luer poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 9

10 Wykonywanie połączeń systemu Pełen proces instalacji, ustawiania oraz instrukcje dotyczące testowania opisano w instrukcji obsługi sterownika. Układ ValveMate 8000 z zaworem xqr41v i elektrozaworem BackPack Ilustracja przedstawia kompletną instalację z wykorzystaniem sterownika ValveMate 8000 oraz opcjonalnego elektrozaworu BackPack. Sterownik ValveMate 8000 Filtr 5 mikronów / regulator Przewód solenoidu Czujnik niskiego ciśnienia UWAGA: W celu aktywacji zaworu BackPack należy użyć niebieskich i brązowych żył przewodu solenoidu. Żyły nie są biegunowe. Powietrze instalacyjne 4,8 6,8 bar (70 90 psi) Powietrze stałe Stałe ciśnienie powietrza Regulator ciśnienia cieczy Stałe ciśnienie cieczy Cylinder strzykawkowy 30 cc Siłownik zaworowy BackPack Zawór xqr41v 10 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

11 Wykonywanie połączeń systemu (cd.) Pełen proces instalacji, ustawiania oraz instrukcje dotyczące testowania opisano w instrukcji obsługi sterownika. Układ ValveMate 8000 z zaworem xqr41v i blokiem montażowym Ilustracja przedstawia kompletną instalację z wykorzystaniem sterownika ValveMate 8000 oraz opcjonalnego bloku zaworowego. Sterownik ValveMate 8000 Przewód solenoidu Filtr 5 mikronów / regulator Czujnik niskiego ciśnienia Zespół solenoidu Powietrze instalacyjne 4,8 6,8 bar (70 90 psi) Stałe ciśnienie powietrza Ciśnienie impulsu Powietrze stałe Regulator ciśnienia cieczy Cylinder strzykawkowy 30 cc Stałe ciśnienie cieczy Zawór xqr41v Blok montażowy poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 11

12 Wykonywanie połączeń systemu (cd.) Pełen proces instalacji, ustawiania oraz instrukcje dotyczące testowania opisano w instrukcji obsługi sterownika. Układ ValveMate 7100 z zaworem xqr41v Ilustracja przedstawia kompletną instalację z wykorzystaniem sterownika ValveMate Filtr 5 mikronów / regulator Ciśnienie powietrza w zbiorniku Powietrze instalacyjne 4,8 6,8 bar (70 90 psi) Ciśnienie impulsu Regulator ciśnienia cieczy Powietrze stałe Blok montażowy Zawór xqr41v Zbiornik płynowy 1,0 litra Sterownik ValveMate 7100 OSTROŻNIE Przed otwarciem zbiornika z cieczą należy bezwzględnie zwolnić ciśnienie. W tym celu, przesunąć zawór odcinający na linii powietrznej w kierunku od zbiornika płynu. Przed otwarciem zbiornika należy potwierdzić, iż wskazanie ciśnienia na wskaźniku wynosi zero (0). W przypadku stosowania zbiornika EFD, należy ponadto otworzyć zawór zwolnienia ciśnienia. We wszystkich zbiornikach kartridży EFD, unikalna gwintowana konstrukcja zapewnia bezpieczne zwolnienie ciśnienia powietrza podczas zdejmowania kapturka, bez możliwości pomyłki poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

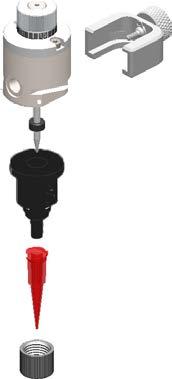

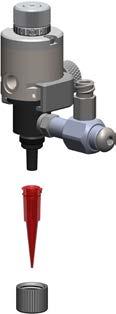

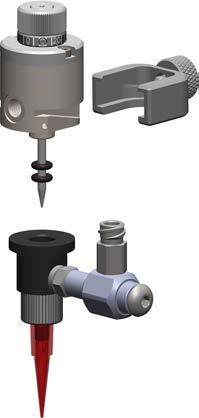

13 Wymiana końcówki dozującej CAUTION Przed jakąkolwiek wymianą komponentu lub inną czynnością serwisową należy zwolnić ciśnienie powietrza ze zbiorników płynowych. 1. Odkręcić nakrętkę zabezpieczającą, a następnie wyjąć końcówkę dozującą. 2. Zamontować nową końcówkę dozującą i umocować nakrętką zabezpieczającą. Potwierdzić pełne dokręcenie nakrętki zabezpieczającej. Wymiana korpusu cieczowego Końcówka dozująca Nakrętka zabezpieczająca Mocowanie szybkorozłączne Układ oferuje możliwość szybkiej wymiany korpusu cieczowego zaworu xqr41v oraz zamontowanie korpusu wymiennego, znacząco minimalizując przestoje. Wyjęty korpus cieczowy można serwisować lub przygotować do użytku w następnej czynności wymagającej przezbrojenia na inną substancję. UWAGA: Zawór xqr41v obejmuje regulowaną nasadkę z pokrętłem regulacji skoku. Pierścień regulacji skoku na nasadce jest fabrycznie ustawiony w położeniu zerowym (0). Wymiana korpusu zaworu może wymagać ponownej kalibracji regulacji skoku. CAUTION Przed jakąkolwiek wymianą komponentu lub inną czynnością serwisową należy zwolnić ciśnienie powietrza ze zbiorników płynowych. Podwójne o-ringi Korpus cieczowy i końcówka dozująca Rowek w korpusie siłownika 1. Odłączyć cylinder strzykawkowy od złączki cieczowej Zapamiętać aktualną wartość na regulatorze. 3. Obrócić pokrętło regulacji skoku przeciwnie do kierunku ruchu wskazówek zegara, aby całkowicie otworzyć zawór. 4. Obrócić śrubę radełkowaną mocowania szybkorozłącznego przeciwnie do ruchu wskazówek zegara w celu odłączenia mocowania. 5. Ostrożnie przemieścić korpus cieczowy w dół, aż do wydostania z zespołu siłownik / igła. Wymiana korpusu cieczowego zaworu z podwójnymi o-ringami Prawidłowe ustawienie uszczelki sprężynowanej Mocowanie szybkorozłączne CAUTION Nie wycierać igły przy pomocy materiału ciernego, zwłaszcza w przypadku aplikacji wrażliwych chemicznie. Może to spowodować jej uszkodzenie. 6. Zdjąć podwójne o-ringi lub sprężynowaną uszczelkę z zespołu igłowego, lub z wgłębienia korpusu cieczowego. Wytrzeć igłę do czysta z wszelkich pozostałości płynu. Uszczelka sprężynowana Korpus cieczowy i końcówka dozująca Rowek w korpusie siłownika 7. Nałożyć smar kompatybilny z dozowaną cieczą na nowe podwójne o-ringi (jeśli dotyczy), po czym zamontować nowe, podwójne o-ringi lub nową uszczelkę sprężynowaną na igle. UWAGA: W przypadku stosowania uszczelki sprężynowanej, zamontować uszczelkę ze sprężyną skierowaną ku kierunkowi przepływu cieczy. Wymiana korpusu cieczowego zaworu z uszczelką sprężynowaną poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 13

14 Fluid Body Change (continued) 8. Jedną ręką ustawić wymienny korpus cieczowy na zespole siłownik / igła, a następnie wsunąć mocowanie szybkorozłączne na rowki korpusu siłownika. CAUTION Uważać, by nie przekręcić śruby radełkowanej mocowania szybkorozłącznego. Może to spowodować uszkodzenie śruby. 9. W pełni zamontować mocowanie szybkorozłączne w następujący sposób: a. Częściowo wkręcić śrubę radełkowaną mocowania szybkorozłącznego w korpus siłownika. b. Po umocowaniu śruby, obrócić korpus cieczowy w wymagane położenie. c. Dokręcić palcem śrubę radełkowaną w celu pełnego umocowania korpusu cieczowego do siłownika. 10. Ustawić pierścień regulacji skoku na wymaganej wartości skoku lub przejść do punktu Kalibracja skoku zaworu poniżej, aby wykonać kalibrację regulacji skoku. Kalibracja skoku zaworu CAUTION Nie przekręcić nadmiernie gałki regulacji skoku. Dokręcenie gałki powyżej momentu 2.6 N m może spowodować jej uszkodzenie. 1. Obracać gałką regulacji skoku do czasu jej zatrzymania (w tłoku wewnętrznym). 2. W razie konieczności, użyć klucza sześciokątnego rozmiaru 0,035 cala w celu ponownego wyzerowania pierścienia referencyjnego, poprzez zrównanie znacznika zera ze znacznikiem odniesienia na korpusie siłownika pneumatycznego. 3. Dokręcić śrubę ustalającą w celu zblokowania pierścienia odniesienia skoku w miejscu. 4. Ustawić ponownie numeryczne ustawienie skoku w pozycji odnotowanej w punkcie 1. Znacznik odniesienia na korpusie siłownika Gałka regulacji skoku Śruba ustalająca pierścienia odniesienia skoku Pierścień odniesienia skoku (wskazuje numeryczne ustawienie skoku) 14 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

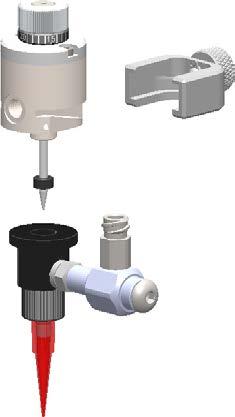

15 Serwis Dla zapewnienia najlepszej pracy zaworu należy wykonywać poniższe czynności serwisowe. OSTROŻNIE Przed jakąkolwiek wymianą komponentu lub inną czynnością serwisową należy zwolnić ciśnienie powietrza ze zbiorników płynowych. OSTROŻNIE W celu zapobiegnięcia uszkodzeniom, rozpocząć demontaż zaworu od strony wylotu płynu. Czyszczenie zaworu W celu dokładnego oczyszczenia korpusu płynu i wymiany o-ringa uszczelniającego korpusu cieczowego należy postępować zgodnie z poniższym. 1. Obrócić śrubę radełkowaną mocowania szybkorozłącznego przeciwnie do ruchu wskazówek zegara w celu odłączenia mocowania. 2. Ostrożnie przemieścić korpus cieczowy w dół, aż do wydostania z zespołu siłownik / igła. 3. W przypadku, gdy uszczelnienie o-ringowe korpusu cieczowego (nie przedstawione) pozostanie na igle tłoku, delikatnie zsunąć je z igły. Podwójne o-ringi Korpus cieczowy Mocowanie szybkorozłączne Igła OSTROŻNIE Nie wycierać igły przy pomocy materiału ciernego, zwłaszcza w przypadku aplikacji wrażliwych chemicznie. Może to spowodować jej uszkodzenie. 4. Igłę należy czyścić ścierką zanurzoną w rozpuszczalniku. 5. Zamontować wymienny zestaw podwójnych uszczelek lub uszczelkę sprężynowaną na igle. UWAGA: Nasmarować podwójne o-ringi przed montażem. Załączony w zestawie smaru fluorowęglowy należy stosować wyłącznie w przypadku, Correct orientation of a gdy dozowana ciecz jest z nim kompatybilna. spring-energized seal UWAGA: W przypadku stosowania uszczelki sprężynowanej, zamontować uszczelkę ze sprężyną skierowaną ku kierunkowi przepływu cieczy. 6. Jedną ręką ustawić korpus cieczowy na zespole siłownik / igła, a następnie wsunąć mocowanie szybkorozłączne na rowki korpusu siłownika. Czyszczenie zaworu z podwójnymi o-ringami Mocowanie szybkorozłączne OSTROŻNIE Uważać, by nie przekręcić śruby radełkowanej mocowania szybkorozłącznego. Może to spowodować uszkodzenie śruby. Uszczelka sprężynowana Korpus cieczowy Igła 7. W pełni zamontować mocowanie szybkorozłączne w następujący sposób: a. Częściowo wkręcić śrubę radełkowaną mocowania szybkorozłącznego w korpus siłownika. b. Po umocowaniu śruby, obrócić korpus cieczowy w wymagane położenie. c. Dokręcić palcem śrubę radełkowaną w celu pełnego umocowania korpusu cieczowego do siłownika. Czyszczenie zaworu z uszczelką sprężynowaną poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 15

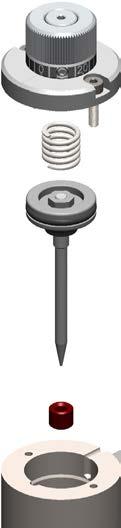

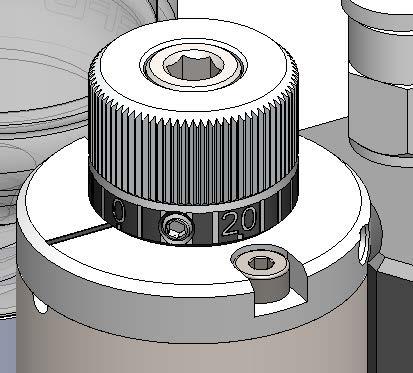

16 Serwis (cd.) OSTROŻNIE Przed jakąkolwiek wymianą komponentu lub inną czynnością serwisową należy zwolnić ciśnienie powietrza ze zbiorników płynowych. Wymiana zespołu tłok-igła lub O-ring tłoku W celu oczyszczenia korpusu siłownika oraz wymiany O-ringu tłoka należy postępować zgodnie z poniższym. 1. Zapamiętać aktualną wartość na regulatorze skoku. 2. Obrócić pokrętło regulacji skoku przeciwnie do kierunku ruchu wskazówek zegara, aby całkowicie otworzyć zawór. 3. Zdemontować korek. 4. Zdjąć sprężynę powrotu tłoka. 5. Małymi szczypcami chwycić element pilotowy zespołu tłoka i igły, a następnie wyciągnąć zespół z korpusu siłownika. UWAGA: Zespół tłoka i igły stanowi jedną całość, i nie może być rozmontowany. 6. Zdjąć o-ring tłoka z zespołu tłoka i igły. 7. Oczyścić ściankę wewnętrzną korpusu siłownika. 8. Nasmarować o-ring tłoka smarem żelowym Nye #865 (nr kat , zawarty w zestawie do konserwacji ogólnej), po czym zamontować o-ring z powrotem. 9. Zamontować zawór w kolejności odwrotnej do montażu, upewniwszy się, iż uszczelka typu U jest prawidłowo umocowana w miejscu. 10. Ustawić pierścień regulacji zaworu na wymaganej wartości skoku lub przejść do punktu Kalibracja skoku zaworu na stronie 14, aby wykonać ponowną kalibrację regulacji skoku. Korek Sprężyna powrotu tłoka O-ring tłoka Uszczelka typu U Korpus siłownika pneumatycznego Zespół tłok-igła 16 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

17 Serwis (cd.) OSTROŻNIE Nie odkręcać śruby mocującej z obudowy siłownika zaworowego całkowicie. Uważać, by nie zgubić o-ringa mocującego siłownik BackPack, znajdującego się między siłownikiem BackPack a korpusem siłownika xqr41v. Wymiana solenoidu na elektrozaworze BackPack 1. Poluzować obudowę / śrubę mocującą w celu zwolnienia elektrozaworu BackPack z korpusu siłownika xqr41v. 2. Zdjąć owinięcie spiralne (jeśli zastosowane) wokół przewodów zaworu BackPack i przewodu powietrznego. 3. Odłączyć linię powietrza. 4. Odkręcić złącze kablowe od solenoidu (kabel nie przedstawiony). 5. Zblokować elementy mocowania na solenoidzie kluczem sześciokątnym i obrócić przeciwnie do ruchu wskazówek zegara. Po zluzowaniu solenoidu, pociągnąć go do góry by zwolnić. 6. Zamontować solenoid wymienny obracając go w prawo, aż do pełnego dokręcenia. Solenoid 7. Dokręcić obudowę / śrubę montażową i podłączyć ponownie złącze kabla solenoidu oraz linię powietrza. Śruba z uszczelką o-ring poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 17

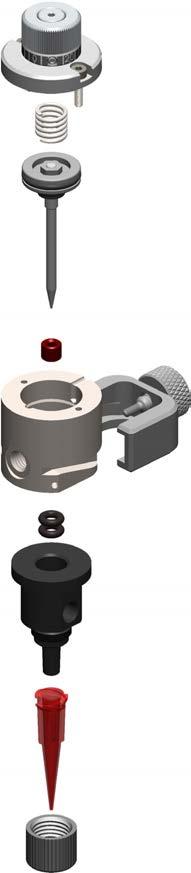

18 Numery części Part # Opis xqr41v Zawór xqr41v z BackPack i z regulacją skoku Zawór xqr41v blokiem montażowym i regulacją skoku Części zamienne Elementy zaworu Regulowany korek z gałką do regulacji skoku Sprężyna tłoka (dwie sztuki) O-ring tłoka (4 sztuki) Zespół igła i tłok Uszczelka aktywatora powietrza Siłownik zaworowy BackPack Mocowanie szybkorozłączne LUB Blok montażowy Korpus siłownika pneumatycznego Podwójne o-ringi Viton EPR Silikon LUB Uszczelka sprężynowanaseal PTFE PTFE modyfikowany węglem Korpus cieczowy Złączka 90 wlotu płynu LUB Złączka wlotu cieczy Końcówka dozująca (patrz Katalog Produktów Nordson EFD) Nakrętka zabezpieczająca Części wymienne do zaworu xqr41v (przedstawiono zawór z podwójnymi o-ringami) 18 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

19 Części zamienne (cd.) Elementy zaworu (cd.) Solenoid, 24V, 4 W, 3 pin Przewód solenoidu, 3 pin, M8 UWAGA: W celu aktywacji zaworu BackPack należy użyć niebieskich i brązowych żył przewodu solenoidu. Żyły nie są biegunowe Złącze wlotu powietrza O-ring do montażu siłownika BackPack Śruba z uszczelką o-ring Obudowa / Śruba z uszczelką o-ring UWAGA: Zestaw nie obejmuje przyłącza wlotu powietrza oraz elektrozaworu. Części wymienne do siłownika zaworowego BackPack Akcesoria Zestaw, mocowanie cylindra Wspornik montażowy zaworu Opcjonalny zestaw do mocowania cylindra dla zaworu xqr41v poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 19

20 Wykrywanie i usuwanie usterek Problem Możliwa przyczyna Rozwiązanie Brak przepływu płynu Ciśnienie robocze zaworu zbyt niskie Zwiększyć ciśnienie powietrza do minimum 4,8 bar (70 psi). Ciśnienie powietrza w zbiorniku zbyt niskie Skok igły ustawiony na położenie zamknięte Zapchany korpus cieczowy lub adapter końcówki wyjściowej Nakrętka zabezpieczająca końcówki dozującej nie dokręcona wystarczająco dla prawidłowej pracy igły. Zwiększyć ciśnienie powietrza do zbiornika. Ustawić skok igły. Patrz punkt "Kalibracja skoku zaworu" na stronie 14. Oczyścić zawór. Patrz punkt "Czyszczenie zaworu" na stronie 15. Dokręcić nakrętkę zabezpieczającą końcówkę dozującą. Nieustające kapanie Needle or fluid body damaged Remove the tip adapter/seat assembly. Clean and inspect the needle and fluid body for damage. If either the needle or fluid body is damaged, replace both components. Replace the dispensing tip. Wyciek płynu z otworu spustowego Zużyte uszczelki o-ring Wymienić podwójne uszczelki o-ring. Patrz punkt "Czyszczenie zaworu" na stronie 15. Brak powtarzalności doz Gałka regulacji skoku luźno się obraca Ciśnienie powietrza sterującego zaworem i/lub zasilającego zbiornik waha się, lub ciśnienie robocze zaworu mniejsze, niż 4,8 bara (70 psi) Rozbieżny czas otwarcia zaworu Air bubble in dispensing tip (causes drooling at the end of a dispense cycle) Nadmierne przekręcenie gałki regulacji skoku spowodowało uszkodzenie blokady wewnętrznej Upewnić się, iż ciśnienia powietrza są stałe, oraz że ciśnienie robocze zaworu wynosi 4,8 bara (70 psi). Czas, przez który zawór jest otwarty musi być stały. Upewnić się, iż wyjście sterownika zaworu jest spójne i stabilne. Try any of the following solutions: Purge the valve. Prefill the tip. If dispensing thin fluids, turn the valve upside down and then right side up. Change to a different size or type of dispensing tip. Wymienić korek regulowany, który obejmuje zespół regulacji skoku. Ciąg dalszy na następnej stronie 20 poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

21 Wykrywanie i usuwanie usterek (cd.) Problem Możliwa przyczyna Rozwiązanie Gałka regulacji skoku zablokowana Nadmierne przekręcenie gałki w kierunku otwarcia lub zamknięcia Ustalić, czy gałka jest zablokowana w pozycji w pełni otwartej czy pełni zamkniętej poprzez aktywację zaworu. UWAGA: Jeśli zawór jest w pełni zamknięty, igła nie porusza się po aktywacji zaworu. Jeśli zawór jest w pełni otwarty, igła porusza się po aktywacji zaworu. Jeśli zawór nie aktywuje się, gałka jest zablokowana w pozycji całkowicie zamkniętej. Obrócić gałkę przeciwnie do ruchu wskazówek zegara w celu rozwiązania problemu. Jeśli zawór aktywuje się, gałka jest zablokowana w położeniu całkowicie otwartym. Obrócić gałkę zgodnie z ruchem wskazówek zegara w celu rozwiązania problemu. Po uzyskaniu swobodnego obrotu gałki, dokonać ewentualnej ponownej kalibracji. Instrukcje dotyczące kalibracji zawarto w punkcie Kalibracja skoku zaworu na stronie 14. Elektrozawór BackPack nie pracuje Brak zasilania powietrza Potwierdzić, iż główne zasilanie powietrza jest włączone. Wycieki powietrza z obudowy elektrozaworu BackPack Solenoid elektrozaworu BackPack nie aktywuje urządzenia Przewody kablowe luźne lub uszkodzone Nieprawidłowe podłączenie przewodów solenoidu. Awaria solenoidu Luźna obudowa Uszkodzone uszczelki o-ring śruby mocującej Uszkodzone o-ringi solenoidu. Przerwane przewody solenoidu Nieprawidłowe podłączenie przewodów solenoidu. Sprawdzić przewody kablowe pod kątem luzów lub uszkodzenia, po czym umocować połączenia, lub naprawić uszkodzenia. Upewnić się, iż przewody niebieski i brązowy, umożliwiające zasilenie zaworu BackPack, są podłączone. Żyły nie są biegunowe. Wymienić solenoid. Patrz punkt Wymiana solenoidu na siłowniku zaworu BackPack na stronie 17. Dokręcić obudowę. Sprawdzić śrubę mocującą pod kątem uszkodzonych uszczelnień o-ring. W razie konieczności wymienić. Sprawdzić solenoid pod kątem uszkodzonych o-ringów. W razie konieczności wymienić. Wymienić solenoid. Patrz punkt Wymiana solenoidu na siłowniku zaworu BackPack na stronie 17. Upewnić się, iż przewody niebieski i brązowy, umożliwiające zasilenie zaworu BackPack, są podłączone. Żyły nie są biegunowe. poland@nordsonefd.com Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy. 21

22 ROCZNA OGRANICZONA GWARANCJA NORDSON EFD Produkty Nordson EFD objęte są roczną gwarancją, liczoną od daty nabycia, obejmującą wady materiałowe i wykonawcze (lecz nie obejmującą uszkodzeń spowodowanych nieprawidłowym użytkowaniem, tarciem, korozją, zaniedbaniem, wypadkami, nieprawidłową instalacją, lub niezgodnością dozowanego materiału z urządzeniem), obowiązującą pod warunkiem zamontowania i obsługi urządzenia w sposób zgodny z zaleceniami i instrukcjami producenta. Nordson EFD w okresie ważności gwarancji nieodpłatnie naprawi wszelkie stwierdzone wady urządzenia lub wymieni je na nowe, za uzgodnionym z producentem zwrotem danej części do zakładu producenta. W każdym przypadku, odpowiedzialność Nordson EFD z tytułu niniejszej gwarancji nie przekracza ceny nabycia urządzenia. Warunkiem ważności gwarancji jest stosowanie czystego, suchego, filtrowanego i niezaolejonego powietrza. Nordson EFD nie gwarantuje pokupności lub zdatności produktu do określonego celu. Nordson EFD w żadnym przypadku nie ponosi odpowiedzialności za szkody pośrednie i następcze. Aby uzyskać informacje na temat oddziałów handlowych i serwisowych firmy Nordson EFD rozmieszczonych w ponad 40 krajach, należy skontaktować się z firmą Nordson EFD lub odwiedzić stronę internetową Polska Nordson Polska Sp. Z.o.o. Ul. Nakielska Warsawa ; poland@nordsonefd.com Global ; info@nordsonefd.com Viton jest znakiem zastrzeżonym E.I. DuPont. Wzór fali (Wave Design) jest znakiem handlowym Nordson Corporation Nordson Corporation v040518
