System zaworu strumieniowego PICO Pµlse

Transkrypt

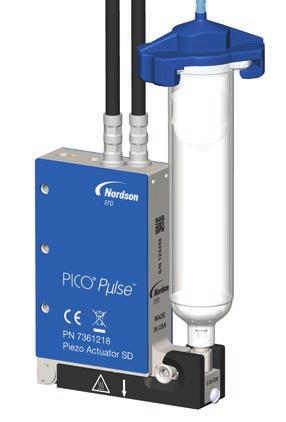

1 System zaworu strumieniowego PICO Pµlse Najnowszy postęp w technologii precyzyjnego dozowania strumieniowego Nanoszenie linii na nierówne powierzchnie ze zwiększoną precyzją. Zawór strumieniowy PICO Pµlse zapewnia szybsze, bardziej precyzyjne nanoszenie cieczy na zarówno gładkie, jak i nieregularne powierzchnie przy zmniejszonej ilości drgań, dla wyższej równomierności, lepszego ułożenia cieczy oraz sprawniejszej kontroli nad procesem. Nanoszenie doz mikrometrycznych o wielkości od 0,5 nl, w prędkości od 1000Hz ciągłej do maksymalnej impulsowej 1500Hz* najwyższa wydajność w swej klasie. Regulowany skok zapewnia lepszą kontrolę nad pracą urządzenia, umożliwiając aplikowanie bardzo dokładnych, powtarzalnych objętości doz. Poprawiony czas zamknięcia oraz szybszy czas otwarcia do pełnego skoku, czynią zawór Pµlse jednym z najsolidniejszych zaworów do dozowania strumieniowego na rynku. Jego innowacyjny beznarzędziowy mechanizm zapadkowy ułatwia demontaż części omywanych, przyspieszając i upraszczając serwisowanie i konserwację. Konstrukcja modułowa i wymienialne części umożliwiają dozowanie szerszego asortymentu cieczy o lepkości od niskiej do wysokiej. Czyni to produkt zdatnym do szerszego zakresu aplikacji, pozwalając na spełnianie zmieniających się wymogów w miarę wzrostu Państwa działalności. Zawór PICO Pµlse znosi barierę pomiędzy prędkością a dokładnością. Produkt pozwala nanosić kleje UV na płytki drukowane ze zwiększoną powtarzalnością. Zalety Wymienna, modułowa konstrukcja dla zwiększonej konfigurowalności. Beznarzędziowa zapadka do łatwego demontażu korpusu cieczowego. Regulowany skok, dla precyzyjnego sterowania dozowania. Możliwość wykonywania doz mikrometrycznych o objętości od 0,5 nl. Dozowanie przy częstotliwości ciągłej 1000Hz oraz maksymalnej impulsowej 1500Hz.* *Z zatwierdzonymi poziomami ustawień. Korzyści Możliwość nanoszenia strumieniowego cieczy o lepkości od niskiej do wysokiej zapewnia elastyczność pozwalającą na spełnienie zmieniających się wymogów dozowniczych. Beznarzędziowa zapadka pozwala na szybką, łatwą obsługę i zmniejsza przestoje. Wiodąca w branży precyzja i powtarzalność nanoszonych doz. Wyeliminowanie ruchu w osi Z, znacząco zwiększając prędkość produkcji. Zwiększona wydajność termiczna, dla zwiększonej stabilizacji lepkości. więcej informacji

2 Technologia zaworu strumieniowego PICO Pµlse Skonfiguruj swój modułowy, wymienny zawór do dozowania strumieniowego PICO Pµlse w czterech krótkich krokach. Krok 1. Wybierz swój siłownik piezoelektryczny Dostępne są dwa rodzaje siłowników piezoelektrycznych. Wybierz wersję standardową (SD) do zastosowań o prędkości cyklu nieprzekraczającej 250Hz. Wybierz wersję wzmocnioną (HD) do zastosowań o prędkości cyklu przekraczającej 250Hz. Krok 2. Wybierz swój zespół korpusu cieczowego A wide range of fluid body assemblies are available with flat or extended nozzles in seat orifice sizes ranging from microns with a choice of Type D and Type E geometries to meet the exacting requirements of your applications. Do reaktywnych klejów (np. anaerobowych) dostępne są korpusy cieczowe z częściami zwilżanymi wykonanymi z PEEK*. Numery seryjne ułatwiają identyfikację dobranych zestawów kartridży i korpusów cieczowych. Wytrawiane linie pozwalają na szybkie i dokładne zrównywanie kartridża i korpusu cieczowego, dla optymalnej wydajności. *Polieteroeteroketon Krok 3. Wybierz swoją złączkę wlotu cieczy Wybierz spośród szeregu złączek wlotu cieczy, w tym spośród typów: luer lock, karbowane i kompresyjne, stosownie do wybranego typu zbiornika. Nordson EFD oferuje kompletny wybór zbiorników - od cylindrów strzykawkowych i kartridży 3cc do 55cc Optimum, do systemów zbiornikowych. Krok 4. Wybierz kable przedłużające do podłączenia do Sterownika PICO Toµch Wybierz zestawy kabli przedłużających o długości 0,6 m, 2 m, 6 m lub 9 m, obejmujące zarówno przewód zasilania, jak i komunikacji.

3 Modułowe, wymienne części systemu PICO Pµlse Niniejsze wskazanie komponentów wymiennych nie jest kompletne. Pełną listę dostępnych elementów uzyskać można po skontaktowaniu się z EFD. Siłowniki piezoelektryczne PICO Pµlse Nr kat. Opis Zawór SD PICO Pµlse do zastosowań standardowych Zawór HD PICO Pµlse do zastosowań w większym obciążeniu Zespoły korpusu cieczowego PICO Pµlse z dyszą płaską Specjalista aplikacyjny firmy Nordson EFD pomoże dobrać najlepszy zespół korpusu cieczowego dla optymalnego dozowania strumieniowego. Standardowa dysza P/N Dysza PEEK P/N Opis Kryza Geometria Rozmiar kulki Zespół korpusu cieczowego 50 pm E 3.0S Standardowy zespół korpusu cieczowego Zespół korpusu cieczowego 100 pm D 3.0S Zespół korpusu cieczowego 200 pm D 3.0S Zespół korpusu cieczowego 50 pm E 5.0S Zespół korpusu cieczowego 100 pm E 5.0S Zespół korpusu cieczowego 150 pm E 5.0S Zespół korpusu cieczowego wykonany z PEEK Zespół korpusu cieczowego 300 pm E 5.0S Zespół korpusu cieczowego 100 pm D 5.0S Zespół korpusu cieczowego 150 pm D 5.0S Zespół korpusu cieczowego 200 pm D 5.0S Zespół korpusu cieczowego 300 pm D 5.0S Zespół korpusu cieczowego 400 pm D 5.0S Zespół korpusu cieczowego 600 pm D 5.0S

4 Modułowe, wymienne części systemu PICO Pµlse Niniejsze wskazanie komponentów wymiennych nie jest kompletne. Pełną listę dostępnych elementów uzyskać można po skontaktowaniu się z EFD. Zespoły korpusu cieczowego PICO Pµlse z dyszą podłużną Specjalista aplikacyjny firmy Nordson EFD pomoże dobrać najlepszy zespół korpusu cieczowego dla optymalnego dozowania strumieniowego. Dysza P7* P/N Dysza P30** P/N Opis Kryza Geometria Rozmiar kulki n/a Zespół korpusu cieczowego 50 pm E 3.0S Zespół korpusu cieczowego P n/a Zespół korpusu cieczowego 100 pm D 3.0S n/a Zespół korpusu cieczowego 200 pm D 3.0S Zespół korpusu cieczowego 50 pm E 5.0S Zespół korpusu cieczowego 100 pm E 5.0S Zespół korpusu cieczowego 150 pm E 5.0S Zespół korpusu cieczowego 300 pm E 5.0S Zespół korpusu cieczowego P Zespół korpusu cieczowego 100 pm D 5.0S Zespół korpusu cieczowego 150 pm D 5.0S Zespół korpusu cieczowego 200 pm D 5.0S Zespół korpusu cieczowego 300 pm D 5.0S Zespół korpusu cieczowego 400 pm D 5.0S Zespół korpusu cieczowego 600 pm D 5.0S *Dysze P7 są dłuższe od standardowych dysz płaskich o 7 mm. *Dysze P30 są dłuższe od standardowych dysz płaskich o 30 mm.

5 Modułowe, wymienne części systemu PICO Pµlse Niniejsze wskazanie komponentów wymiennych nie jest kompletne. Pełną listę dostępnych elementów uzyskać można po skontaktowaniu się z EFD. Złączki wlotu cieczy Nr kat Opis Złączka: M5 x żeńska, Luer Lock, prosta, ze stali nierdzewnej (zawiera o-ring z Viton ) : O-ringi: 5 x 1 mm, Viton, brązowy, 10 szt : O-ringi: 5 x 1 mm, perfluoroelastomer (FFKM), czarny, 3 szt Złączka: M5 x żeńska, Luer Lock, prosta, PEEK (zawiera o-ring z Viton) : O-ringi: 5 x 1 mm, Viton, brązowy, 10 szt : O-ringi: 5 x 1 mm, perfluoroelastomer (FFKM), czarny, 3 szt Złączka: M5 X śr. wewn. 3/32", karbowana, stal nierdzewna Złączka: UNF X 3/32" karbowana Złączka: M5 X śr. wewn. 1/8", karbowana, stal nierdzewna Złączka: M5 X śr. wewn. 1/8", karbowana, stal nierdzewna, kolankowa Złączka: M5 x 35 mm, przedłużka męsko-żeńska, stal nierdzewna Uszczelki płaskie, złączka M5, EPDM, 10 szt. (dla wycofanych z produkcji złączek M5) Uszczelki płaskie, złączka M5, FFKM, 2 szt. (dla wycofanych z produkcji złączek M5)

6 Technologia zaworu strumieniowego PICO Pµlse Niniejsze wskazanie komponentów wymiennych nie jest kompletne. Pełną listę dostępnych elementów uzyskać można po skontaktowaniu się z EFD. Akcesoria Nr kat Opis Zestaw do czyszczenia zaworu (zawiera szczotki, jedwabne waciki, miniaturowe przepychacze, oraz lupę powiększającą) Narzędzie do zwalniania zapadki (otwiera korpus podgrzewacza siłownika piezoelektrycznego); użyteczny do instalacji z ograniczonym dostępem bocznym do zaworu) Przewody przedłużające zaworu Po jednej sztuce do zasilania prądem i komunikacji. Nr kat. Opis Zestaw przewodu przedłużającego do zaworu, 0,6 m (2,0 st.) Zestaw przewodu przedłużającego do zaworu, 2 m (6,6 st.) Zestaw przewodu przedłużającego do zaworu, 6 m (19,7 st.) Zestaw przewodu przedłużającego do zaworu, 9 m (29,5 st.)

7 Technologia zaworu strumieniowego PICO Pµlse Najnowszy postęp w technologii precyzyjnego dozowania strumieniowego Specyfikacja zaworu strumieniowego PICO Pµlse Poz. Produkt Rozmiar szer. 22 x wys. 120 x dł. 75 mm (szer. 0,9 x wys. 5 x dł. 2,92) Waga Z przewodem: 524 g (18,5 oz) Bez przewodu: 362 g (12,8 oz) Maksymalne ciśnienie 49 bar (700 psi) płynu Gwint wlotu płynu M5 Montaż M4 x 0,7 Wartości maksymalne nieprzerwanej pracy (zawór w wersji SD) (Patrz uwaga A) Wartości maksymalne nieprzerwanej pracy (zawór w wersji HD) (Patrz uwaga A) Wykonanie Maksymalna temperatura korpusu cieczowego (Patrz uwaga B) Maksymalna temperatura zespołu: 55 C (131 F) Maksymalna nieprzerwana częstotliwość doz: 250Hz lub 4 ms Maksymalna częstotliwość impulsowa: Do 1500Hz* Maksymalny czas otwarcia: 0,25 ms Maksymalny czas zamknięcia: 0,20 ms Maksymalny skok: 90% Maksymalne napięcie zamknięcia: 120V (w przypadku stosowania delty rzędu 90 V dla napięć powyżej 100 V) Maksymalna temperatura zespołu: 85 C (185 F) Maksymalna nieprzerwana częstotliwość doz: 1000Hz* lub 1 ms Maksymalna częstotliwość impulsowa: Do 1500Hz* Maksymalny czas otwarcia: 0,25 ms Maksymalny czas zamknięcia: 0,20 ms Maksymalny skok: 90% Maksymalne napięcie zamknięcia: 120V (w przypadku stosowania delty rzędu 90 V dla napięć powyżej 100 V) Korpus cieczowy: Stal nierdzewna 303 lub PEEK Części zwilżane: Stal nierdzewna poddana pasywacji lub PEEK Wewnętrzny o-ring: Perfluoroelastomer Zewnętrzny o-ring: Viton lub perfluoroelastomer (opcjonalnie) Kulka i gniazdo: Ceramika Korpus podgrzewacza: Aluminium 100 C (212 F) (za wyjątkiem PEEK) PEEK: 45 C (113 F) Klasyfikacja produktu Kategoria instalacyjna 2 Stopień zanieczyszczeń 2 *Z zatwierdzonymi poziomami ustawień. Uwaga A: Wartości maksymalne pracy nieprzerwanej obowiązują do czasu przekroczenia temperatury zestawu 55 C (131 F) w przypadku zaworu w wersji SD, lub 85 C (185 F) w przypadku zaworu w wersji HD. Zawory mogą być poddawane innym warunkom roboczym, pod warunkiem nie osiągnięcia przedstawionych wartości granicznych. maximums. Uwaga B: Maksymalna temperatura korpusu cieczowego dla zaworów z zespołem korpusu z PEEK wynosi 45 C (113 F).

8 Kompletny system wymaga zaworu PICO Pµlse, sterownika PICO Toµch oraz zbiornika cieczowego. Sterownik PICO Toµch Sterownik Toµch wykorzystuje intuicyjny interfejs dotykowy, znacząco upraszczający konfigurację i obsługę, umożliwiając jednocześnie dokładne dostosowywanie parametrów, takich jak czasy otwarcia i zamknięcia. Ustawienie temperatury pracy zaworu. Dostosowuj parametry wydajności dozowania, ustawiaj nastawowe profile stopniowania lub wykorzystuj profile użytkownika. Zmiana lub podgląd wszystkich ustawień sterownika. Zautomatyzowane układy dozujące Zautomatyzowane układy dozujące Nordson EFD zapewniają niezawodną powtarzalność i precyzję nanoszenia płynów. Specjalistyczne oprogramowanie do dozowania ułatwia ustawianie i programowanie. Sprawność procesu można dalej udoskonalać poprzez zastosowanie funkcji, takich jak laserowe ustalanie wysokości lub kamery CCD typu smart vision. Analiza procesu Zachęcamy do kontaktu z Nordson EFD w celu konfiguracji pełnego systemu dozowania strumieniowego PICO w technologii piezoelektrycznej, który spełni Państwa określone wymagania; usługa obejmuje: Szczegółową ocenę procesu przez doświadczonych specjalistów w dziedzinie dozowania płynów, w jednym z naszych Laboratoriów Aplikacji Globalnych. Przetworzenie próbek i przekazanie klientowi do weryfikacji i zatwierdzenia przed zakupem systemu. Aby uzyskać informacje na temat oddziałów handlowych i serwisowych firmy Nordson EFD rozmieszczonych w ponad 40 krajach, należy skontaktować się z firmą Nordson EFD lub odwiedzić stronę internetową Polska Nordson Polska Sp. Z.o.o. Ul. Nakielska Warsawa ; poland@nordsonefd.com Global ; info@nordsonefd.com 2018 Nordson Corporation v022018
