1 Temat opracowania : Obiekt : Lokalizacja : Inwestor : Jednostka projektowa : Projektował : PROJEKT BUDOWLANO WYKONAWCZY Wymiana instalacji elektrycznej w budynku mieszkalnym Budynek mieszkalny Obiekt budowlany kategorii XIII ul. Ogrodowa 56, Warszawa nr ew. działki : 4, obręb Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa Olena Błażejowska ul. Pana Balcera 10/ Lublin Autor: Branża Nr Uprawnień Podpis: Robert Wrona elektryczna LUB/0080/PWOE/12 Sprawdził : Autor: Branża Nr Uprawnień Podpis: Waldemar Grela elektryczna 179/Lb/76 CZERWIEC

2 ZAWARTOŚĆ PROJEKTU BUDOWLANEGO 1 ZAŁĄCZNIKI FORMALNE WYKAZ ZAŁĄCZNIKÓW FORMALNYCH: OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA CHARAKTERYSTYKA OBIEKTU ZESTAWIENIE POWIERZCHNI I KUBATURA ZAKRES PRZEBUDOWY OPIS PROJEKTOWANYCH ROBÓT WPŁYW NA ŚRODOWISKO OCENA TECHNICZNA PROJEKTOWANEJ PRZEBUDOWY OCHRONA PRZECIWPOŻAROWA CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU Bilans mocy urządzeń elektrycznych Właściwości cieplne przegród zewnętrznych Parametry sprawności energetycznej instalacji grzewczej i innych urządzeń mających wpływ na gospodarkę cieplną obiektu budowlanego, w tym wentylacyjnych i klimatyzacyjnych Właściwości cieplne przegród zewnętrznych WPŁYW EKSPLOATACJI GÓRNICZEJ INFORMACJA O OBSZARZE ODZIAŁYWANIA OBIEKTU UWAGI KOŃCOWE ROZWIĄZANIA W ZAKRESIE INSTALACJI ELEKTRYCZNYCH ZAŁOŻENIA DO PROJEKTOWANIA. NORMY I PRZEPISY PRZEDMIOT OPRACOWANIA STAN ISTNIEJĄCY ZAKRES PROJEKTU DEMONTAŻ ISTNIEJĄCEJ INSTALACJI ELEKTRYCZNEJ TABLICA GŁÓWNA 0,4KV TG TABLICE PIĘTROWE 0,4KV TP TABLICE LOKALOWE 0,4KV TM I TU TABLICE ADMINISTRACYJNE 0,4KV TA TABLICA TELETECHNICZNA TTG TABLICA TELETECHNICZNA TTP TABLICA TELETECHNICZNA TTM WEWNĘTRZNE LINIE ZASILAJĄCE INSTALACJA OŚWIETLENIA PODSTAWOWEGO I AWARYJNEGO EWAKUACYJNEGO RURAŻ TELETECHNICZNY INSTALACJA PWP INSTALACJI ODGROMOWA INSTALACJA UZIEMIEŃ I POŁĄCZEŃ WYRÓWNAWCZYCH OCHRONA PRZECIWPOŻAROWA Ochrona przeciwporażeniowa

3 Ochrona przed przepięciami atmosferycznymi i łączeniowymi Ochrona przed skutkami oddziaływania cieplnego OBLICZENIA Bilans mocy dla budynku Dobór kabli i przewodów zasilających POMIARY I ODBIÓR INSTALACJI ELEKTRYCZNEJ UWAGI KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ SPOWODOWAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĘPOWANIA WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ WNIOSKI CZĘŚĆ RYSUNKOWA E-01 GŁÓWNY SCHEMAT ZASILANIA ET-01 SCHEMAT INSTALACJI TELETECHNICZNEJ E-02 INSTALACJE ELEKTRYCZNE RZUT PIWNIC E-03 INSTALACJE ELEKTRYCZNE RZUT PARTERU E-04 INSTALACJE ELEKTRYCZNE RZUT I PIĘTRA E-05 INSTALACJE ELEKTRYCZNE RZUT II PIĘTRA E-06 INSTALACJE ELEKTRYCZNE RZUT III PIĘTRA E-07 INSTALACJE ELEKTRYCZNE RZUT IV PIĘTRA E-08 INSTALACJE ELEKTRYCZNE RZUT V PIĘTRA E-09 INSTALACJE ELEKTRYCZNE RZUT PODDASZA E-10 INSTALACJE OŚWIETLENIA RZUT PIWNIC E-11 INSTALACJE OŚWIETLENIA RZUT PARTERU E-12 INSTALACJE OŚWIETLENIA RZUT I PIĘTRA E-13 INSTALACJE OŚWIETLENIA RZUT II PIĘTRA E-14 INSTALACJE OŚWIETLENIA RZUT III PIĘTRA E-15 INSTALACJE OŚWIETLENIA RZUT IV PIĘTRA E-16 INSTALACJE OŚWIETLENIA RZUT V PIĘTRA E-17 INSTALACJE OŚWIETLENIA RZUT PODDASZA E-18 TABLICA GŁÓWNA TG+TA+TTG E-19 TABLICA ADMINISTRACYJNA TA E-20 TABLICE ADMINISTRACYJNE TA1-TA E-21 TABLICA LOKALOWA TU E-22 TABLICA MIESZKANIOWA TM

4 5.24 E-23 TABLICA MIESZKANIOWA TM E-24 TABLICE PIĘTROWE ZELP

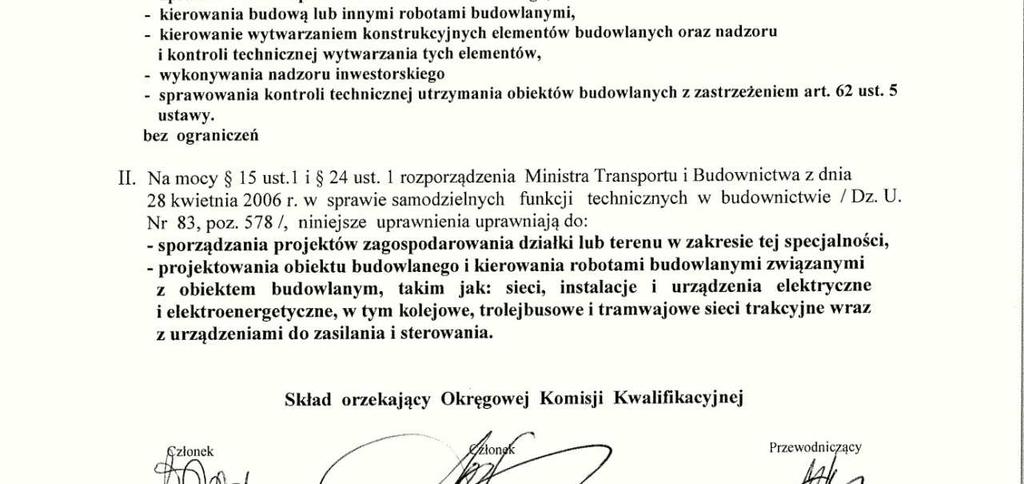

5 1 Załączniki formalne 1.1 Wykaz załączników formalnych: Oświadczenie projektanta. Kopia decyzji o wydaniu uprawnień do wykonywania samodzielnych funkcji technicznych w budownictwie projektanta. Zaświadczenie o członkostwie w Okręgowej Izbie Inżynierów projektanta. Oświadczenie sprawdzającego. Kopia decyzji o wydaniu uprawnień do wykonywania samodzielnych funkcji technicznych w budownictwie sprawdzającego. Zaświadczenie o członkostwie w Okręgowej Izbie Inżynierów sprawdzającego. 5

6 Robert Wrona Ul. Bursztynowa 12/ Lublin Nr upr.: LUB/0080/PWOE/12 O Ś W I A D C Z E N I E Lublin, dnia Projektanta * / Osoby sprawdzającej * Stosownie do zapisów art.20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jedn. Dz. U. z 2003 r. nr 207 poz z późn. zm.) oświadczam, iż projekt budowlany: Wymiana instalacji elektrycznej w budynku mieszkalnym (nazwa projektu) Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa (inwestor) Budynek mieszkalny ul. Ogrodowa 56, Warszawa (adres inwestycji) opracowany: r. (data opracowania projektu) został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. *niepotrzebne skreślić... podpis składającego oświadczenie 6

7 7

8 8

9 9

10 Waldemar Grela Ul. Orzechowskiego 12/ Lublin Nr upr.: 179/Lb/76 O Ś W I A D C Z E N I E Lublin, dnia Projektanta * / Osoby sprawdzającej * Stosownie do zapisów art.20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jedn. Dz. U. z 2003 r. nr 207 poz z późn. zm.) oświadczam, iż projekt budowlany: Wymiana instalacji elektrycznej w budynku mieszkalnym (nazwa projektu) Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa (inwestor) Budynek mieszkalny ul. Ogrodowa 56, Warszawa (adres inwestycji) opracowany: r. (data opracowania projektu) został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. *niepotrzebne skreślić... podpis składającego oświadczenie 10

11 11

12 12

13 2 Opis techniczny 2.1 Przedmiot opracowania Przedmiotem opracowania jest projekt wymiany instalacji elektrycznych w budynku mieszkalnym zlokalizowanym przy ul. Ogrodowej 56 w Warszawie. 2.2 Podstawa opracowania Umowa z inwestorem. Wytyczne i zalecenia Inwestora. Wizja lokalna i inwentaryzacja instalacji elektrycznej dla celów projektowych. Podkłady budowlane wykonane do celów projektowych. Obowiązujące normy i przepisy. 2.3 Charakterystyka obiektu Rzeczowy budynek usługowy jest budynkiem mieszkalno-użytkowym. Obiekt posiada sześć kondygnacji nadziemnych i jest podpiwniczony. W budynku są zlokalizowane 72 lokale użytkowe i jeden lokal usługowy. W piwnicach budynku znajdują się komórki lokatorskie i pomieszczenia techniczne. 2.4 Zestawienie powierzchni i kubatura Kubatura m 3 Powierzchnia użytkowa 3619,31 m 2 Ilość kondygnacji 7 Ilość lokali użytkowych 1 Ilość lokali mieszkalnych Zakres przebudowy Wymiana instalacji elektrycznej w zakresie: - rozdzielni głównej, - rozdzielni piętrowych, - tablic lokalowych, - instalacja uziemienia i połączeń wyrównawczych, - WLZ-ów - wymiana oświetlenia w piwnicach, - wymiana oświetlenia w częściach wspólnych, - rurarze instalacji teletechnicznej 13

14 Niniejsza dokumentacja nie obejmuje swoim zakresem instalacji wewnętrznych lokali mieszkalnych i użytkowych. 2.6 Opis projektowanych robót Niniejsza dokumentacja swoim zakresem obejmuje wymianę instalacji elektrycznej w wybranych częściach budynku mieszkalnego. 2.7 Wpływ na środowisko Wykonanie projektowanych prac nie oddziaływuje w żaden znaczący sposób na środowisko zarówno podczas prowadzenia prac budowlanych jak i na etapie eksploatacji obiektu. 2.8 Ocena techniczna projektowanej przebudowy. Nie stwierdza się zagrożenia dla bezpieczeństwa użytkowników i ich mienia. Przewidywane dodatkowe obciążenia i prowadzone roboty nie powinny wpłynąć w żaden istotny sposób na stan techniczny elementów konstrukcyjnych budynku, warunki geologiczno - inżynierskie i stan posadowienia istniejącego budynku. Obecny stan techniczny budynku pozwala na przeprowadzenie zaprojektowanych rozwiązań. 2.9 Ochrona przeciwpożarowa. W wyniku prac adaptacyjnych budynku, które przewidziano do wykonania w ramach niniejszej dokumentacji doprowadzono budynek do stanu zgodnego z wymaganiami przepisów techniczno - budowlanych i warunków ochrony przeciwpożarowej w zakresie głównego przeciwpożarowego wyłącznika prądu oraz instalacji elektrycznych w częściach wspólnych i piwnicach budynku Charakterystyka energetyczna obiektu Bilans mocy urządzeń elektrycznych Bilans mocy budynku jest pokazany za rysunku E Właściwości cieplne przegród zewnętrznych W wyniku przeprowadzonej przebudowy właściwości cieplne przegród zewnętrznych nie ulegną zmianie Parametry sprawności energetycznej instalacji grzewczej i innych urządzeń mających wpływ na gospodarkę cieplną obiektu budowlanego, w tym wentylacyjnych i klimatyzacyjnych W wyniku przeprowadzonej przebudowy sprawność energetyczna instalacji grzewczej i innych urządzeń nie ulegnie zmianie Właściwości cieplne przegród zewnętrznych 14

15 Właściwości cieplne przegród zewnętrznych nie ulegną zmianie Wpływ eksploatacji górniczej Teren inwestycji nie podlega wpływom eksploatacji górniczej i nie znajduje się w granicach terenu górniczego Informacja o obszarze odziaływania obiektu Obszar odziaływania nie wykracza po za granicę własności Uwagi Końcowe Prace powinny być prowadzone pod nadzorem osoby posiadającej uprawnienia budowlane. Wszystkie zastosowane materiały winny mieć stosowne aprobaty i dopuszczenia. Roboty należy wykonać zgodnie z obowiązującymi warunkami technicznymi, sztuką budowlaną i przy zachowaniu przepisów BHP. Inwestor nie zapewnia zaplecza budowy w tym zaplecza socjalnego, terenu na składowanie materiałów i miejsca na ustawianie kontenerów na odpady. Wykonawca zobowiązany jest do uzyskania na własny koszt wszelkich zgód i zezwoleń w tym zakresie oraz poniesienia kosztu mediów. Inwestor może wskazać punkt poboru wody i prądu. 15

16 3 Rozwiązania w zakresie instalacji elektrycznych. 3.1 Założenia do projektowania. Normy i przepisy. Stosowane w niniejszym projekcie Normy i Przepisy: Polska Norma PN-HD :2000 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przeciwporażeniowa Polska Norma PN-HD :1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed prądem przetężeniowym Polska Norma PN-HD :1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed przepięciami atmosferycznymi i łączeniowymi Polska Norma PN-HD :2002 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Oprzewodowanie Polska Norma PN-HD :2000 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego Aparatura, rozdzielcza i sterownicza Polska Norma PN-HD :1999 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego Uziemienia i przewody ochronne Polska Norma PN-HD :2001 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego Obciążalność prądowa długotrwała przewodów Polska Norma PN-HD :2001 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Układy uziemiające i połączenia wyrównawcze instalacji informatycznych Polska Norma PN-EN :2011 Światło i oświetlenie. Oświetlenie miejsc pracy. Miejsca pracy we wnętrzach. Polska Norma PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zmianami). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Wytyczne ITB nr 409/2005 Projektowanie elementów żelbetowych i murowych uwagi na odporność ogniową. PN-EN 60849:2001 Dźwiękowe Systemy Ostrzegawcze, 16

17 PN-EN 54-16:2011 Systemy sygnalizacji pożarowej Część 16: Centrale dźwiękowych systemów ostrzegawczych, PN-EN 54-24:2008 Systemy sygnalizacji pożarowej Część 24: Dźwiękowe systemy ostrzegawcze Głośniki, PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej Część 14: Wytyczne planowania, projektowania, instalowania, odbioru i konserwacji. PN-EN 54-1:2011 Systemy sygnalizacji pożarowej - Wprowadzenie PN-EN 54-2,3,4,5,7,10,11,12,13,17,18,20,21,23,25 Systemy sygnalizacji pożarowej; PN-EN :2012 Systemy alarmowe. Część 4: Kompatybilność elektromagnetyczna. Norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów sygnalizacji pożarowej, sygnalizacji włamania, sygnalizacji napadu, CCTV, kontroli dostępu i osobistych. 3.2 Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt budowlano wykonawczy wymiany instalacji elektrycznej w budynku mieszkalnym zlokalizowanym przy ul. Ogrodowej 56 w Warszawie. 3.3 Stan istniejący. W stanie obecnym obiekt zasilany jest ze złącza kablowego ZK1 zlokalizowanego na zewnętrznej ścianie budynku. Tablice licznikowe zlokalizowane są w poszczególnych lokalach usługowych i mieszkalnych i klatkach schodowych oraz w bramie budynku. Projekt przewiduje przeniesienie układów pomiarowych lokali użytkowych i administracyjnych do rozdzielnicy pomiarowej usytuowanej na zewnętrznej ścianie w bramie budynku. Liczniki lokali mieszkalnych zostaną wyniesione na klatki schodowe budynku. Lokale użytkowe i mieszkalne wyposażone są w instalacje gniazd 230V i 400V, instalacje oświetleniową z oprawami świetlówkowymi i żarowymi. 3.4 Zakres projektu. Projekt obejmuje wymianę instalacji elektrycznej w zakresie: - rozdzielni głównej, - rozdzielni piętrowych, - tablic lokalowych, - instalacja uziemienia i połączeń wyrównawczych, - wymiana WLZ-ów - wymiana oświetlenia w piwnicach, - wymiana oświetlenia w częściach wspólnych, - ruraż instalacji teletechnicznej Niniejsza dokumentacja nie obejmuje: - wewnętrznych instalacji lokali mieszkalnych, 17

18 - wewnętrznych instalacji lokali użytkowych - instalacji technologicznych (węzeł cieplny, antena nadawcza) 3.5 Demontaż istniejącej instalacji elektrycznej. Należy zdemontować istniejące instalacje elektryczne takie jak stare tablice elektryczne, wewnętrzne linie zasilające, instalacje oświetlenia, w piwnicach i na klatkach schodowych. Należy zdemontować wszystkie aparaty, osprzęt i urządzenia a także trasy kablowe, kable i przewody. 3.6 Tablica główna 0,4kV TG. Tablica główna TG zlokalizowana jest na zewnętrznej ścianie budynku w bramie. jak pokazano na rys. E-03. W tablicy głównej TG zlokalizowane są bezpośrednie rozliczeniowe układy pomiarowe trójfazowe i jednofazowe dla odbiorów w lokalach użytkowych i administracyjnych oraz jeden bezpośredni rozliczeniowy układ pomiarowy dla lokalu mieszkalnego nr1 wraz z zabezpieczeniami przedlicznikowymi przystosowanymi do plombowania. W tablicy głównej TG zabudowano również rozłącznik główny budynku wraz z wyzwalaczem wzrostowymi sterowanymi za pomocą przeciwpożarowego wyłącznika prądu zlokalizowanego przy jednym z wejść do budynku. Główny schemat zasilania budynku pokazano na rys E-01. Rozmieszczenie aparatury tablicy głównej TG oraz tablic licznikowych pokazano na rys. E Tablice piętrowe 0,4kV TP. Tablice piętrowe od TP1-0 do TP-44 zlokalizowane są w klatkach schodowych ja pokazano na rys. od E-02 do E-09. W tablicach tych zlokalizowane są bezpośrednie rozliczeniowe układy pomiarowe jednofazowe dla odbiorów w lokalach mieszkalnych wraz z zabezpieczeniami przedlicznikowymi przystosowanymi do plombowania. Jako obudowę tablic TP zastosowano obudowę typu ZELP w której przewidziano miejsce dla tablic TA i TTP. Rozmieszczenie aparatury tablic TP oraz tablic licznikowych pokazano na rys. E-24. Tablice piętrowe należy wyposażyć w ochronniki przeciwprzepięciowe klasy C. 3.8 Tablice lokalowe 0,4kV TM i TU. Tablice lokalowe od TU i TM zlokalizowane są w lokalach użytkowych i mieszkalnych poszczególnych odbiorców. Rozdzielnice TU i TM zasilane są za pośrednictwem WLZ-ów z tablicy głównej TG jak pokazano na rys. E-01 główny schemat zasilania. Schemat tablic lokalowych TM i TU i rozmieszczenie aparatów pokazano na rys. E-21, E-22, E-23 Tablice lokalowe prefabrykować w typowych obudowach wnękowych lub natynkowych o rozmiarze 1x12; 3x Tablice administracyjne 0,4kV TA Tablice administracyjne TA zlokalizowane są na parterze budynku. Z tablicy TA zasilone są tablice administracyjne poszczególnych klatek schodowych od TA1 do TA4. Tablica TA zabudowna jest w zestawie tablicy TG zgodnie z rys. E-018. Tablice TA1 TA4 zabudowane są w Obudowach ZELP na parterze każdej klatki zgodnie z rys, E Tablica teletechniczna TTG 18

19 Tablica teletechniczna TTG zlokalizowana jest na parterze budynku. Tablica TTG zabudowna jest w zestawie tablicy TG zgodnie z rys. E-018. Z tablicy tej projektuje się ruraże teletechniczne rurą RB37 do piętrowych tablic teletechnicznych. Do tablicy tej operatorzy mediów mogą doprowadzić swoje sygnały w celu ich dystrybucji po całym budynku Tablica teletechniczna TTP Tablice piętrowe TTP zlokalizowane są w klatkach schodowych ja pokazano na rys. od ET-01. Jako obudowę tablic TTP zastosowano obudowę typu ZELP w której przewidziano miejsce dla tablic TTP. Z tablic TTP należy prowadzić rurarze do lokali mieszkalnych i użytkowych rurą RB Tablica teletechniczna TTM Tablice lokalowe TTM zlokalizowane są w lokalach mieszkalnych i użytkowych. Jako obudowę tablic TTM zastosowano obudowę wtynkową modułową 1x12. W tablicy tej należy zakończyć ruraż teletechniczny Wewnętrzne linie zasilające. Trasę przebiegu WLZ-ów budynku pokazano na rys. E-02 - E-09. Wewnętrzne linie zasilające prowadzić w piwnicach w rurach elektroinstalacyjnych RB37 układane natynkowo. Piony prowadzić wewnątrz obudów typu ZELP. Przekroje kabli i przewodów zgodne z rys. E-01 oraz tabelą T Instalacja oświetlenia podstawowego i awaryjnego ewakuacyjnego. Instalacje projektuje się przewodami YDYżo 3x1,5mm 2 i YDYżo 4x1,5mm 2 układanymi pod tynkiem w częściach wspólnych budynku oraz w rurkach elektroinstalacyjnych w pomieszczeniach piwnic. Instalacje oświetleniową projektuje się na bazie opraw LED o mocy i typie zależnych od charakteru pomieszczenia. W komórkach lokatorskich projektuje się oprawy LED o napięciu zasilania 24V. Rozwiązanie takie minimalizuje ryzyko kradzieży prądu w piwnicach. Sterowanie oświetleniem realizowane jest przy pomocy lokalnych łączników oświetlenia dla piwnic i czujników oświetlenia zabudowanych w oprawach i automatów zmierzchowych w przypadku klatek schodowych. Łączniki instalacyjne należy montować na wysokości 1,2m. Nad drzwiami wejściowymi do poszczególnych klatek schodowych zamontować oprawy LED przystosowane do pracy na zewnątrz. Będą one sterowane za pomocą czujników zmierzchowych. Dodatkowo dla opraw klatek zastosowano rezerwowe sterowanie ręczne za pomocą przełączników zlokalizowanych w odpowiednich tablicach administracyjnych TA. Wymagane natężenia oświetlenia dla poszczególnych pomieszczeń dobrano na podstawie obowiązującej Normy PN-IEC 12464:1 oraz przedstawiono w poniższej tabeli: L.p.: Nazwa pomieszczenia: Enorm[lux]: 1. Komunikacja Magazyn (piwnice) 150 Zgodnie z obowiązującymi Przepisami Prawa budowlanego oraz postanowieniami normy PN-EN 1838 projektuje się oświetlenie awaryjne ewakuacyjne. Do oświetlenia awaryjnego dróg ewakuacyjnych służą dedykowane oprawy oświetlenia awaryjnego. Czas działania systemu wynosi 1 godzinę. Rozmieszczenie opraw oświetleniowych pokazano na rys. E-10 i E-17. Typy zastosowanych opraw, łączników i osprzętu określono na planie instalacji. 19

20 3.15 Ruraż teletechniczny. Projektuje się ułożenie rurażu teletechnicznego zgodnie z rys. ET-01 w postaci rur elektroinstalacyjnych 1x RB37 w pionach i RB28 w poziomach. Piony teletechniczne prowadzić w obudowach typu ZELP, poziomy w piwnicach rurkami RB37 układanymi natynkowo.. W poszczególnych lokalach użytkowych i mieszkalnych należy zamontować skrzynkę teletechniczną podtynkową RN 1x12. Sposób prowadzenia orurowania i rozmieszczenie skrzynek teletechnicznych pokazano na rys. E-02 E Instalacja PWP. Rozdzielnia główna jest wyposażona w rozłącznik z cewką wybijakową nadnapięciową i wysterowana jest przyciskiem Przeciwpożarowym Wyłącznikiem Prądu, umieszczonym w pobliżu wejścia głównego do budynku, który będzie umożliwiać odłączanie wszystkich obwodów elektrycznych, oprócz obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru. Stosować wyłącznik typowy zbij szybkę z młoteczkiem w kolorze czerwonym. Kable do przycisków p.poż. stosować atestowane, bezhalogenowe, ognioodporne.- HDGS 3x1,5mm2, Stan projektowany przedstawia rysunek E-01 i E Instalacji odgromowa Instalacja odgromowa dla projektowanego obiektu nie jest wymagana Instalacja uziemień i połączeń wyrównawczych. W budynku należy wykonać instalacje połączeń wyrównawczych. Jako szynę wyrównawczą zaprojektowano szynę ekwipotencjalizacyjną, którą należy zainstalować w Tablicy Głównej TG. Główną Szynę Wyrównawczą przyłączyć do zacisku uziomu pionowego przewodem LGY 150mm 2. Do szyny GSW przyłączyć punkt rozdziału sieci Tablicy TG. W korytarzach piwnic należy wykonać sześć uziomów prętowych pionowych każdy o długości 3mb. Uziomy łączyć ze sobą bednarką ocynkowaną FeZn 40x5. Bednarkę malować w pasy żółto-zielone i montować do ścianach na uchwytach izolacyjnych. Do bednarki łączyć wszystkie części metalowe budynku i infrastruktury technicznej takie jak rury, ościeża stalowe, grzejniki metalowe itp Ochrona przeciwpożarowa. Zaprojektowane instalacje elektroenergetyczne nie stwarzają w warunkach normalnej pracy zagrożenia pożarowego. Obwody instalacji zabezpieczono wyłącznikami różnicowoprądowymi, które chronią ją przed przegrzaniem i niepełnymi zwarciami doziemnymi. Ponadto przy wejściu głównym do budynku zaprojektowano przeciwpożarowy wyłącznik prądu odłączający zasilanie do budynku Ochrona przeciwporażeniowa. 20

21 Instalacje elektroenergetyczne będą pracowały w układzie TNC S, z izolowanym przewodem neutralnym N i uziemionym przewodem PE. Podział sieci wykonać w tablicy głównej TG. Ochronę podstawową przed dotykiem bezpośrednim zapewni: - izolacja części czynnych obwodów, - uniemożliwienie bezpośredniego dostępu do urządzeń elektrycznych osobom nieupoważnionym, - odpowiednie oznaczenia i opisy na zainstalowanych tablicach rozdzielczych, - zastosowanie rozdzielnic, opraw oświetleniowych i osprzętu o stopniu ochrony minimum IP20. Ochronę dodatkową przed dotykiem pośrednim powodującą samoczynne szybkie wyłączenie w czasie < 0,4 s zapewnią: - bezpieczniki instalacyjne, - wyłączniki instalacyjne nadmiarowo prądowe, - wyłączniki różnicowo prądowe o I = 30 ma Ochrona przed przepięciami atmosferycznymi i łączeniowymi. Z uwagi na możliwość wystąpienia zredukowanych przepięć atmosferycznych i przepięć łączeniowych w stacji transformatorowej zasilającej budynek i głównej linii zasilającej WLZ przewidziano system ochrony przeciwprzepięciowej. W tablicy głównej TG zostanie zainstalowany ogranicznik klasy B o poziomie ochrony 1,2kV Ochrona przed skutkami oddziaływania cieplnego. Aparatura rozdzielcza i manewrowa została tak dobrana aby najwyższa temperatura ich dostępnych elementów nie przekroczyła wartości dopuszczalnych w warunkach normalnej pracy Obliczenia Bilans mocy dla budynku. Wykonując bilans mocy dla budynku opierano się o współczynniki jednoczesności zawarte w normie N SEP-E 002 Podstawy planowania. Wyznaczanie mocy zapotrzebowanej. BILANS MOCY DLA BUDYNKU Pi Ps L.p. N-wa tablicy kj [kw] [kw] 1 TA 1 10,00 10,00 2 TU1 0,8 12,00 9,60 3 TN 1 20,00 20,00 4 TM1 0,185 5,00 0,93 5 TM2 0,185 5,00 0,93 6 TM3 0,185 5,00 0,93 7 TM4 0,185 5,00 0,93 21

22 8 TM5 0,185 5,00 0,93 9 TM6 0,185 5,00 0,93 10 TM7 0,185 5,00 0,93 11 TM8 0,185 5,00 0,93 12 TM9 0,185 5,00 0,93 13 TM10 0,185 5,00 0,93 14 TM11 0,185 5,00 0,93 15 TM12 0,185 5,00 0,93 16 TM13 0,185 5,00 0,93 17 TM14 0,185 5,00 0,93 18 TM15 0,185 5,00 0,93 19 TM16 0,185 5,00 0,93 20 TM17 0,185 5,00 0,93 21 TM18 0,185 5,00 0,93 22 TM19 0,185 5,00 0,93 23 TM20 0,185 5,00 0,93 24 TM21 0,185 5,00 0,93 25 TM22 0,185 5,00 0,93 26 TM23 0,185 5,00 0,93 27 TM24 0,185 5,00 0,93 28 TM25 0,185 5,00 0,93 29 TM26 0,185 5,00 0,93 30 TM28 0,185 5,00 0,93 31 TM29 0,185 5,00 0,93 32 TM30 0,185 5,00 0,93 33 TM31 0,185 5,00 0,93 34 TM32 0,185 5,00 0,93 35 TM33 0,185 5,00 0,93 36 TM34 0,185 5,00 0,93 37 TM35 0,185 5,00 0,93 38 TM36 0,185 5,00 0,93 39 TM37 0,185 5,00 0,93 40 TM38 0,185 5,00 0,93 41 TM39 0,185 5,00 0,93 42 TM40 0,185 5,00 0,93 43 TM41 0,185 5,00 0,93 44 TM42 0,185 5,00 0,93 45 TM43 0,185 5,00 0,93 46 TM44 0,185 5,00 0,93 47 TM45 0,185 5,00 0,93 48 TM46 0,185 5,00 0,93 49 TM47 0,185 5,00 0,93 50 TM48 0,185 5,00 0,93 51 TM49 0,185 5,00 0,93 52 TM51 0,185 5,00 0,93 53 TM52 0,185 5,00 0,93 54 TM53 0,185 5,00 0,93 55 TM54 0,185 5,00 0,93 56 TM55 0,185 5,00 0,93 57 TM56 0,185 5,00 0,93 22

23 58 TM57 0,185 5,00 0,93 59 TM58 0,185 5,00 0,93 60 TM59 0,185 5,00 0,93 61 TM60 0,185 5,00 0,93 62 TM62 0,185 5,00 0,93 63 TM63 0,185 5,00 0,93 64 TM64 0,185 5,00 0,93 65 TM65 0,185 5,00 0,93 66 TM66 0,185 5,00 0,93 67 TM67 0,185 5,00 0,93 68 TM68 0,185 5,00 0,93 69 TM69 0,185 5,00 0,93 70 TM70 0,185 5,00 0,93 71 TM71 0,185 5,00 0,93 72 TM72 0,185 5,00 0,93 Suma: 387,00 103, Dobór kabli i przewodów zasilających. Dobór kabli i przewodów przedstawia tabela nr 1. 23

24 Nr Kabel/Przewód Pi Ps cosφ IB IN Typ s γ IZ kg IZkg L u ki2 I2 1,45xIZ IB<IN<IZkg I2<1,45xI obw. Od Do [kw] [kw] [-] [A] [A] kabla [mm 2 ] [S/mm 2 ] [A] [-] [A] [m] [%] [-] [A] [A] [TAK/NIE] [TAK/NIE 1 ZK TG 387,00 103,43 0,9 165, xYKY ,86 205,5 20 0,19 1,60 320,0 346,55 TAK TAK 2 TG TA 10,00 10,00 0,9 16,04 20 YDY 5x ,86 29,24 5 0,09 1,20 24,0 49,3 TAK TAK 3 TA TA1 3,00 2,00 0,9 14,49 16 YDY 3x ,86 25,8 25 0,84 1,45 23,2 43,5 TAK TAK 4 TA TA2 3,00 2,00 0,9 14,49 16 YDY 3x ,86 25,8 40 1,35 1,45 23,2 43,5 TAK TAK 5 TA TA3 3,00 2,00 0,9 14,49 16 YDY 3x ,86 25,8 35 1,18 1,45 23,2 43,5 TAK TAK 6 TA TA4 3,00 2,00 0,9 14,49 16 YDY 3x ,86 29, ,46 1,45 23,2 49,3 TAK TAK 7 TA TW 3,00 2,00 0,9 4,81 20 YDY 5x ,86 23, ,11 1,60 32,0 39,15 TAK TAK 8 TG TU1 12,00 9,60 0,9 19,25 20 YDY 5x ,86 29, ,56 1,20 24,0 49,3 TAK TAK 9 TG TN 20,00 20,00 0,9 32,08 40 YDY 5x ,86 41, ,56 1,20 48,0 69,6 TAK TAK 10 TG TP1 80,00 32,00 0,9 51, xLGY ,86 76, ,57 1,60 100,8 129,05 TAK TAK 11 TG TP2 95,00 33,00 0,9 52, xLGY ,86 76, ,81 1,60 100,8 129,05 TAK TAK 12 TG TP3 105,00 36,00 0,9 57, xLGY ,86 76, ,80 1,60 100,8 129,05 TAK TAK 13 TG TP4 60,00 26,00 0,9 41, xLGY ,86 76, ,81 1,60 80,0 129,05 TAK TAK 14 TG TM1 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 15 1,27 1,45 36,3 43,5 TAK TAK 15 TP1-0 TM2 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 16 TP1-1 TM3 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 17 TP1-1 TM4 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 18 TP1-1 TM5 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 6 0,51 1,45 36,3 43,5 TAK TAK 19 TP1-2 TM6 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 20 TP1-2 TM7 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 21 TP1-2 TM8 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 6 0,51 1,45 36,3 43,5 TAK TAK 22 TP1-3 TM9 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 23 TP1-3 TM10 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 24 TP1-3 TM11 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 6 0,51 1,45 36,3 43,5 TAK TAK 25 TP1-4 TM12 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 26 TP1-4 TM13 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 27 TP1-4 TM14 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 6 0,51 1,45 36,3 43,5 TAK TAK 28 TP1-5 TM15 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 29 TP1-5 TM16 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 30 TP1-5 TM17 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 6 0,51 1,45 36,3 43,5 TAK TAK 31 TP2-0 TM18 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 32 TP2-0 TM19 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 9 0,76 1,45 36,3 43,5 TAK TAK 33 TP2-0 TM20 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 34 TP2-0 TM21 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 35 TP2-1 TM22 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 24

25 36 TP2-1 TM23 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 9 0,76 1,45 36,3 43,5 TAK TAK 37 TP2-1 TM24 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 38 TP2-1 TM25 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 39 TP2-2 TM26 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 9 0,76 1,45 36,3 43,5 TAK TAK 40 TP2-2 TM28 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 41 TP2-3 TM29 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 9 0,76 1,45 36,3 43,5 TAK TAK 42 TP2-3 TM30 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 43 TP2-3 TM31 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 44 TP2-4 TM32 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 9 0,76 1,45 36,3 43,5 TAK TAK 45 TP2-4 TM33 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 46 TP2-4 TM34 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 47 TP2-5 TM35 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 9 0,76 1,45 36,3 43,5 TAK TAK 48 TP2-5 TM36 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 49 TP2-5 TM37 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 50 TP3-0 TM38 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 51 TP3-0 TM39 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 52 TP3-0 TM40 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 53 TP3-1 TM41 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 54 TP3-1 TM42 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 55 TP3-1 TM43 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 56 TP3-1 TM44 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 57 TP3-2 TM45 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 58 TP3-2 TM46 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 59 TP3-2 TM47 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 60 TP3-2 TM48 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 61 TP3-3 TM49 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 62 TP3-3 TM51 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 63 TP3-3 TM52 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 64 TP3-4 TM53 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 65 TP3-4 TM54 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 66 TP3-4 TM55 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 67 TP3-4 TM56 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 68 TP3-5 TM57 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 8 0,68 1,45 36,3 43,5 TAK TAK 69 TP3-5 TM58 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 10 0,84 1,45 36,3 43,5 TAK TAK 25

26 70 TP3-5 TM59 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 71 TP4-0 TM60 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 5 0,42 1,45 36,3 43,5 TAK TAK 72 TP4-1 TM62 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 5 0,42 1,45 36,3 43,5 TAK TAK 73 TP4-1 TM63 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 74 TP4-2 TM64 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 5 0,42 1,45 36,3 43,5 TAK TAK 75 TP4-2 TM65 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 76 TP4-3 TM66 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 5 0,42 1,45 36,3 43,5 TAK TAK 77 TP4-3 TM67 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 78 TP4-4 TM68 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 5 0,42 1,45 36,3 43,5 TAK TAK 79 TP4-4 TM69 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 80 TP4-5 TM70 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 5 0,42 1,45 36,3 43,5 TAK TAK 81 TP4-5 TM71 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 12 1,01 1,45 36,3 43,5 TAK TAK 82 TP4-5 TM72 5,00 0,90 0,9 24,15 25 YDY 3x ,86 25,8 9 0,76 1,45 36,3 43,5 TAK TAK 26

27 3.21 Pomiary i odbiór instalacji elektrycznej. Po wykonaniu instalacji elektrycznej należy dokonać pomiarów rezystancji izolacji kabli i przewodów zasilających oraz próby samoczynnego wyłączenia zasilania Uwagi końcowe. Przy układaniu instalacji elektrycznej w budynku należy postępować zgodnie z ustawą z dn r Prawo Budowlane /Dz. U. Nr 89, poz. 415 z późniejszymi zmianami/ oraz ustawą z dn r o zagospodarowaniu przestrzennym /Dz. U. nr 89, poz. 415 z późniejszymi zmianami/ oraz aktami wykonawczymi dotyczącymi w/w ustaw. Instalacje elektryczne winny być ułożone zgodnie z odpowiednimi arkuszami normy PN-HD :1999, PN-HD :1999, PN-HD , a także zgodnie z normami PN-84/E-02033, PN-EN 1838: 2005, PN-EN 50172: 2005, PN/E i PN-HD i PN-HD Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) oraz szczegółowymi Normami i wytycznymi branżowymi. Zastosowany osprzęt instalacyjny musi posiadać certyfikat B Biura i Badań ds. Jakości lub znak CE. 27

28 4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Temat opracowania : Obiekt : Lokalizacja : Wymiana instalacji elektrycznej w budynku mieszkalnym Budynek mieszkalny ul. Ogrodowa 56, Warszawa nr ew. działki : 4, obręb Inwestor : Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa Projektował: Autor: Branża Nr Uprawnień Podpis: Robert Wrona elektryczna LUB/0080/PWOE/12 Sprawdził : Branża Nr Uprawnień Podpis: Waldemar Grela elektryczna 179/Lb/76 CZERWIEC

29 4.1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji. Zakres robót obejmuje wykonanie instalacji elektrycznych: Wykonanie wymiany instalacji elektrycznej w budynku użytkowym Pomiary instalacji elektrycznej 4.2 Wykaz istniejących obiektów budowlanych. Istniejący budynek usługowy przy ul. Ogrodowej 56 w Warszawie 4.3 Wskazanie elementów zagospodarowania działki lub terenu, które mogą spowodować zagrożenie bezpieczeństwa i zdrowia ludzi. praca na wysokości przy montażu instalacji praca przy użyciu elektronarzędzi i sprzętu zmechanizowanego 4.4 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania. praca na wysokości przy montażu instalacji, praca przy użyciu elektronarzędzi i sprzętu zmechanizowanego 4.5 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy przy urządzeniach elektrycznych ich stosowanie jest wymagane przez pracowników posiadających zaświadczenia kwalifikacyjne SEP. Każde przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania prac zgodnie z wymaganiami bezpieczeństwa. 29

30 4.6 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Powołanie kierownika robót. Wyposażenie budowy w odpowiednie tablice informacyjne i instruktażowe, sprzęt pierwszej pomocy, BHP i PPoż. Przeprowadzenie szkolenia (instruktażu) pracowników pod względem BHP przed przystąpieniem do realizacji robót na stanowiskach pracy. Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy, które pracownicy mają obowiązek znać i stosować. Wiedza, o której mowa powinna być potwierdzona zaświadczeniem kwalifikacyjnym. Przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania prac zgodnie z wymaganiami bezpieczeństwa. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom w robotach elektroinstalacyjnych: W sytuacji zagrożenia na terenie budowy wyłączyć zasilanie rozdzielnicy budowlanej, Stosować sprawny i odpowiedni sprzęt elektro-mechaniczny, Stosować odpowiedni sprzęt BHP. 4.7 Wnioski Należy wykonać plan bezpieczeństwa i ochrony zdrowia. Projektant: mgr inż. Robert Wrona 30

31 5 Część rysunkowa. 5.1 E-01 Główny schemat zasilania 5.2 ET-01 Schemat instalacji teletechnicznej 5.3 E-02 Instalacje elektryczne rzut piwnic 5.4 E-03 Instalacje elektryczne rzut parteru 5.5 E-04 Instalacje elektryczne rzut I piętra 5.6 E-05 Instalacje elektryczne rzut II piętra 5.7 E-06 Instalacje elektryczne rzut III piętra 5.8 E-07 Instalacje elektryczne rzut IV piętra 5.9 E-08 Instalacje elektryczne rzut V piętra 5.10 E-09 Instalacje elektryczne rzut poddasza 5.11 E-10 Instalacje oświetlenia rzut piwnic 5.12 E-11 Instalacje oświetlenia rzut parteru 5.13 E-12 Instalacje oświetlenia rzut I piętra 5.14 E-13 Instalacje oświetlenia rzut II piętra 5.15 E-14 Instalacje oświetlenia rzut III piętra 5.16 E-15 Instalacje oświetlenia rzut IV piętra 5.17 E-16 Instalacje oświetlenia rzut V piętra 5.18 E-17 Instalacje oświetlenia rzut poddasza 5.19 E-18 Tablica główna TG+TA+TTG 5.20 E-19 Tablica administracyjna TA 5.21 E-20 Tablice administracyjne TA1-TA E-21 Tablica lokalowa TU 5.23 E-22 Tablica mieszkaniowa TM E-23 Tablica mieszkaniowa TM E-24 Tablice piętrowe ZELP 31
