1 Wytyczne do standaryzacji układów pomiarowych w sieci ŁZE Dystrybucja sp. z o.o. WERSJA DRUGA

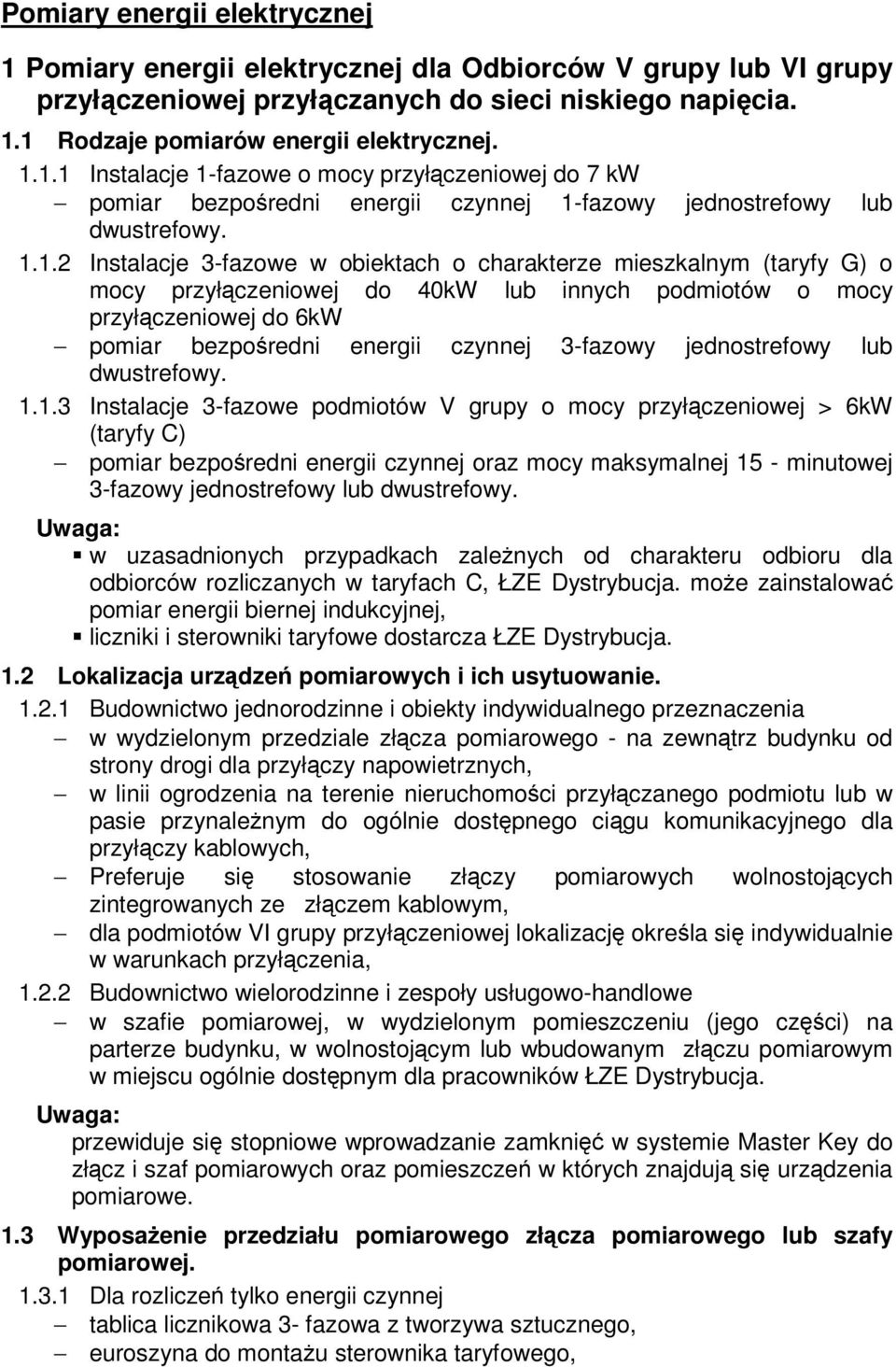

2 Pomiary energii elektrycznej 1 Pomiary energii elektrycznej dla Odbiorców V grupy lub VI grupy przyłączeniowej przyłączanych do sieci niskiego napięcia. 1.1 Rodzaje pomiarów energii elektrycznej Instalacje 1-fazowe o mocy przyłączeniowej do 7 kw pomiar bezpośredni energii czynnej 1-fazowy jednostrefowy lub dwustrefowy Instalacje 3-fazowe w obiektach o charakterze mieszkalnym (taryfy G) o mocy przyłączeniowej do 40kW lub innych podmiotów o mocy przyłączeniowej do 6kW pomiar bezpośredni energii czynnej 3-fazowy jednostrefowy lub dwustrefowy Instalacje 3-fazowe podmiotów V grupy o mocy przyłączeniowej > 6kW (taryfy C) pomiar bezpośredni energii czynnej oraz mocy maksymalnej 15 - minutowej 3-fazowy jednostrefowy lub dwustrefowy. Uwaga: w uzasadnionych przypadkach zależnych od charakteru odbioru dla odbiorców rozliczanych w taryfach C, ŁZE Dystrybucja. może zainstalować pomiar energii biernej indukcyjnej, liczniki i sterowniki taryfowe dostarcza ŁZE Dystrybucja. 1.2 Lokalizacja urządzeń pomiarowych i ich usytuowanie Budownictwo jednorodzinne i obiekty indywidualnego przeznaczenia w wydzielonym przedziale złącza pomiarowego - na zewnątrz budynku od strony drogi dla przyłączy napowietrznych, w linii ogrodzenia na terenie nieruchomości przyłączanego podmiotu lub w pasie przynależnym do ogólnie dostępnego ciągu komunikacyjnego dla przyłączy kablowych, Preferuje się stosowanie złączy pomiarowych wolnostojących zintegrowanych ze złączem kablowym, dla podmiotów VI grupy przyłączeniowej lokalizację określa się indywidualnie w warunkach przyłączenia, Budownictwo wielorodzinne i zespoły usługowo-handlowe w szafie pomiarowej, w wydzielonym pomieszczeniu (jego części) na parterze budynku, w wolnostojącym lub wbudowanym złączu pomiarowym w miejscu ogólnie dostępnym dla pracowników ŁZE Dystrybucja. Uwaga: przewiduje się stopniowe wprowadzanie zamknięć w systemie Master Key do złącz i szaf pomiarowych oraz pomieszczeń w których znajdują się urządzenia pomiarowe. 1.3 Wyposażenie przedziału pomiarowego złącza pomiarowego lub szafy pomiarowej Dla rozliczeń tylko energii czynnej tablica licznikowa 3- fazowa z tworzywa sztucznego, euroszyna do montażu sterownika taryfowego,

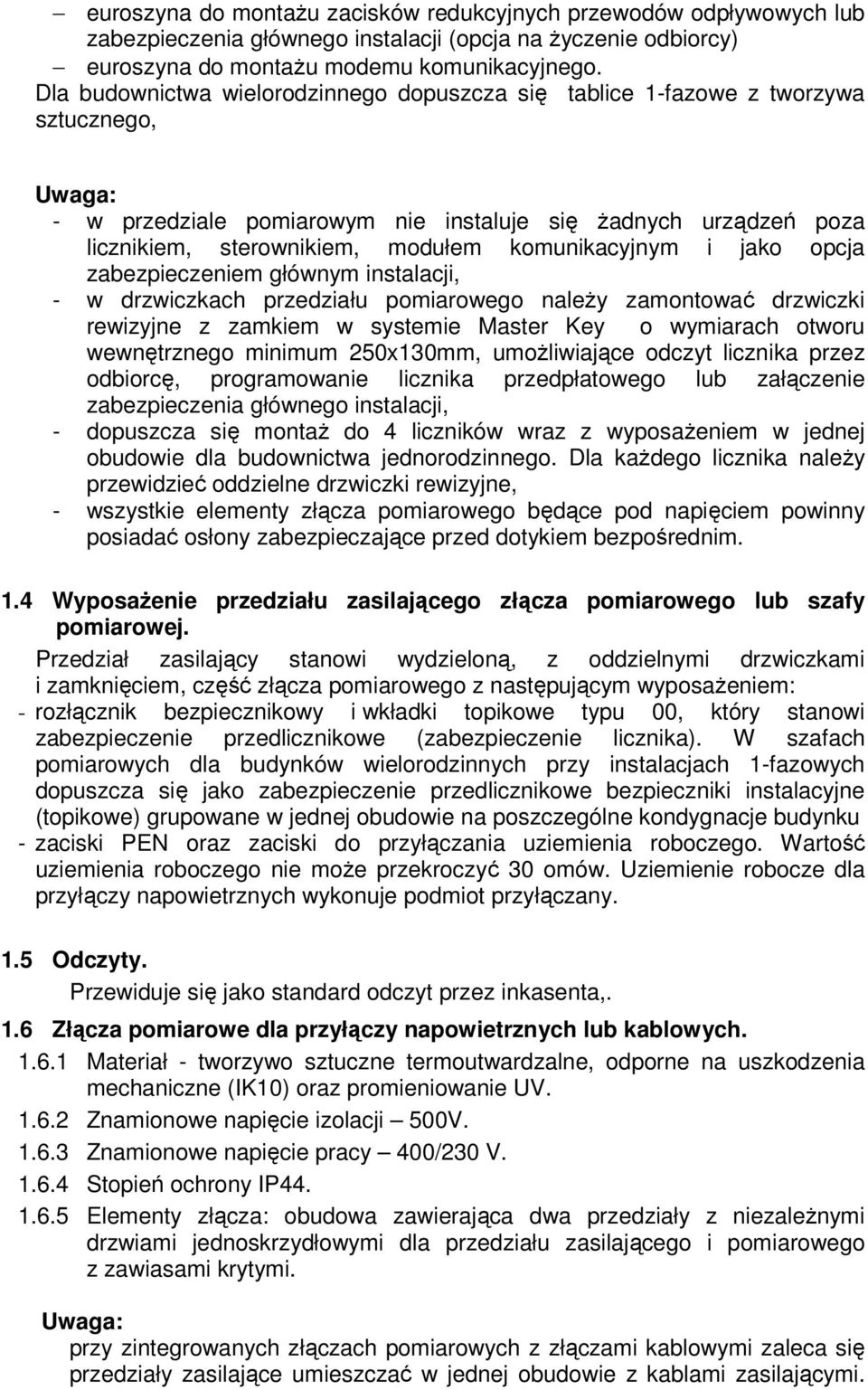

3 euroszyna do montażu zacisków redukcyjnych przewodów odpływowych lub zabezpieczenia głównego instalacji (opcja na życzenie odbiorcy) euroszyna do montażu modemu komunikacyjnego. Dla budownictwa wielorodzinnego dopuszcza się tablice 1-fazowe z tworzywa sztucznego, Uwaga: - w przedziale pomiarowym nie instaluje się żadnych urządzeń poza licznikiem, sterownikiem, modułem komunikacyjnym i jako opcja zabezpieczeniem głównym instalacji, - w drzwiczkach przedziału pomiarowego należy zamontować drzwiczki rewizyjne z zamkiem w systemie Master Key o wymiarach otworu wewnętrznego minimum 250x130mm, umożliwiające odczyt licznika przez odbiorcę, programowanie licznika przedpłatowego lub załączenie zabezpieczenia głównego instalacji, - dopuszcza się montaż do 4 liczników wraz z wyposażeniem w jednej obudowie dla budownictwa jednorodzinnego. Dla każdego licznika należy przewidzieć oddzielne drzwiczki rewizyjne, - wszystkie elementy złącza pomiarowego będące pod napięciem powinny posiadać osłony zabezpieczające przed dotykiem bezpośrednim. 1.4 Wyposażenie przedziału zasilającego złącza pomiarowego lub szafy pomiarowej. Przedział zasilający stanowi wydzieloną, z oddzielnymi drzwiczkami i zamknięciem, część złącza pomiarowego z następującym wyposażeniem: - rozłącznik bezpiecznikowy i wkładki topikowe typu 00, który stanowi zabezpieczenie przedlicznikowe (zabezpieczenie licznika). W szafach pomiarowych dla budynków wielorodzinnych przy instalacjach 1-fazowych dopuszcza się jako zabezpieczenie przedlicznikowe bezpieczniki instalacyjne (topikowe) grupowane w jednej obudowie na poszczególne kondygnacje budynku - zaciski PEN oraz zaciski do przyłączania uziemienia roboczego. Wartość uziemienia roboczego nie może przekroczyć 30 omów. Uziemienie robocze dla przyłączy napowietrznych wykonuje podmiot przyłączany. 1.5 Odczyty. Przewiduje się jako standard odczyt przez inkasenta,. 1.6 Złącza pomiarowe dla przyłączy napowietrznych lub kablowych Materiał - tworzywo sztuczne termoutwardzalne, odporne na uszkodzenia mechaniczne (IK10) oraz promieniowanie UV Znamionowe napięcie izolacji 500V Znamionowe napięcie pracy 400/230 V Stopień ochrony IP Elementy złącza: obudowa zawierająca dwa przedziały z niezależnymi drzwiami jednoskrzydłowymi dla przedziału zasilającego i pomiarowego z zawiasami krytymi. Uwaga: przy zintegrowanych złączach pomiarowych z złączami kablowymi zaleca się przedziały zasilające umieszczać w jednej obudowie z kablami zasilającymi.

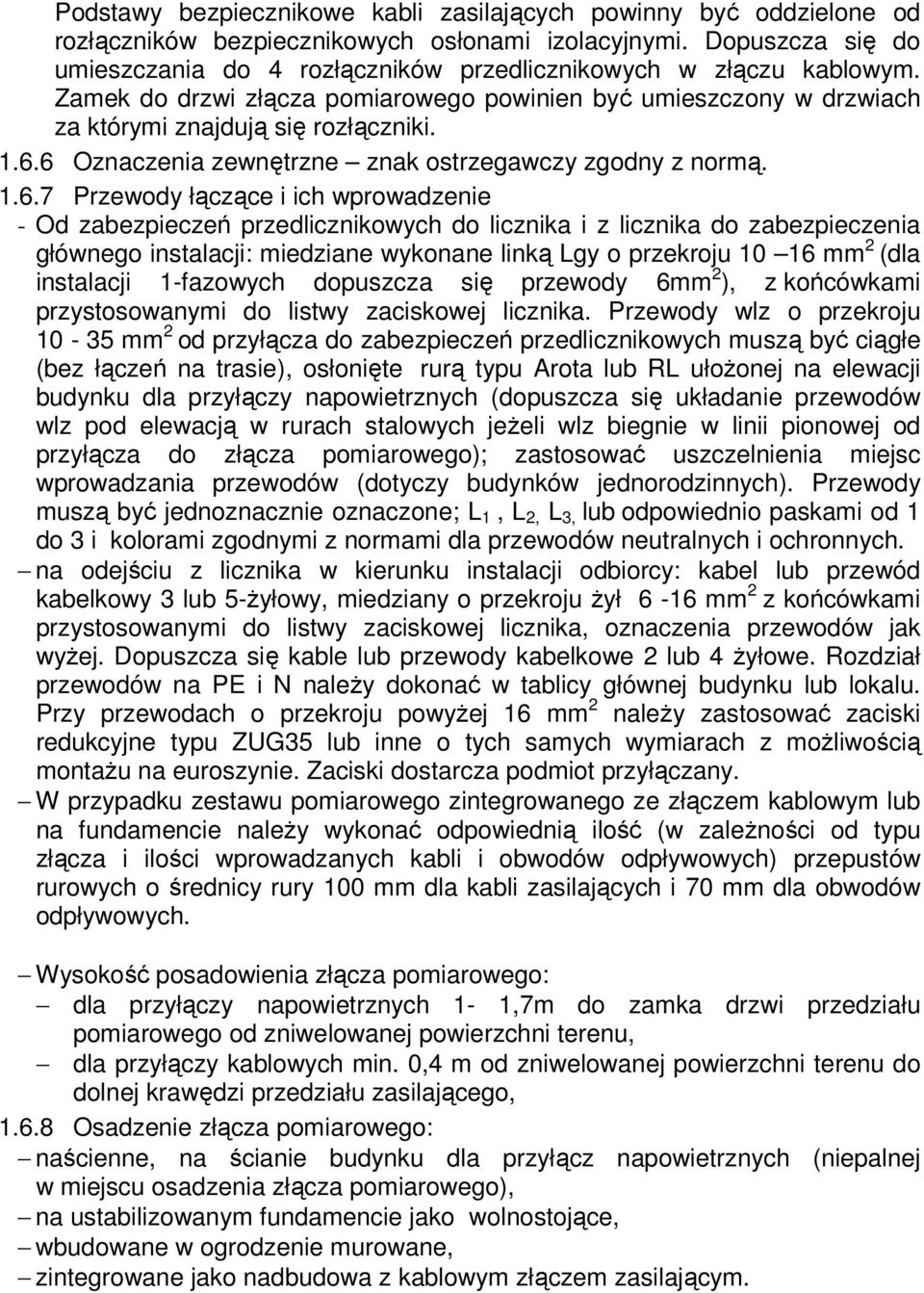

4 Podstawy bezpiecznikowe kabli zasilających powinny być oddzielone od rozłączników bezpiecznikowych osłonami izolacyjnymi. Dopuszcza się do umieszczania do 4 rozłączników przedlicznikowych w złączu kablowym. Zamek do drzwi złącza pomiarowego powinien być umieszczony w drzwiach za którymi znajdują się rozłączniki Oznaczenia zewnętrzne znak ostrzegawczy zgodny z normą Przewody łączące i ich wprowadzenie - Od zabezpieczeń przedlicznikowych do licznika i z licznika do zabezpieczenia głównego instalacji: miedziane wykonane linką Lgy o przekroju mm 2 (dla instalacji 1-fazowych dopuszcza się przewody 6mm 2 ), z końcówkami przystosowanymi do listwy zaciskowej licznika. Przewody wlz o przekroju mm 2 od przyłącza do zabezpieczeń przedlicznikowych muszą być ciągłe (bez łączeń na trasie), osłonięte rurą typu Arota lub RL ułożonej na elewacji budynku dla przyłączy napowietrznych (dopuszcza się układanie przewodów wlz pod elewacją w rurach stalowych jeżeli wlz biegnie w linii pionowej od przyłącza do złącza pomiarowego); zastosować uszczelnienia miejsc wprowadzania przewodów (dotyczy budynków jednorodzinnych). Przewody muszą być jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1 do 3 i kolorami zgodnymi z normami dla przewodów neutralnych i ochronnych. na odejściu z licznika w kierunku instalacji odbiorcy: kabel lub przewód kabelkowy 3 lub 5-żyłowy, miedziany o przekroju żył 6-16 mm 2 z końcówkami przystosowanymi do listwy zaciskowej licznika, oznaczenia przewodów jak wyżej. Dopuszcza się kable lub przewody kabelkowe 2 lub 4 żyłowe. Rozdział przewodów na PE i N należy dokonać w tablicy głównej budynku lub lokalu. Przy przewodach o przekroju powyżej 16 mm 2 należy zastosować zaciski redukcyjne typu ZUG35 lub inne o tych samych wymiarach z możliwością montażu na euroszynie. Zaciski dostarcza podmiot przyłączany. W przypadku zestawu pomiarowego zintegrowanego ze złączem kablowym lub na fundamencie należy wykonać odpowiednią ilość (w zależności od typu złącza i ilości wprowadzanych kabli i obwodów odpływowych) przepustów rurowych o średnicy rury 100 mm dla kabli zasilających i 70 mm dla obwodów odpływowych. Wysokość posadowienia złącza pomiarowego: dla przyłączy napowietrznych 1-1,7m do zamka drzwi przedziału pomiarowego od zniwelowanej powierzchni terenu, dla przyłączy kablowych min. 0,4 m od zniwelowanej powierzchni terenu do dolnej krawędzi przedziału zasilającego, Osadzenie złącza pomiarowego: naścienne, na ścianie budynku dla przyłącz napowietrznych (niepalnej w miejscu osadzenia złącza pomiarowego), na ustabilizowanym fundamencie jako wolnostojące, wbudowane w ogrodzenie murowane, zintegrowane jako nadbudowa z kablowym złączem zasilającym.

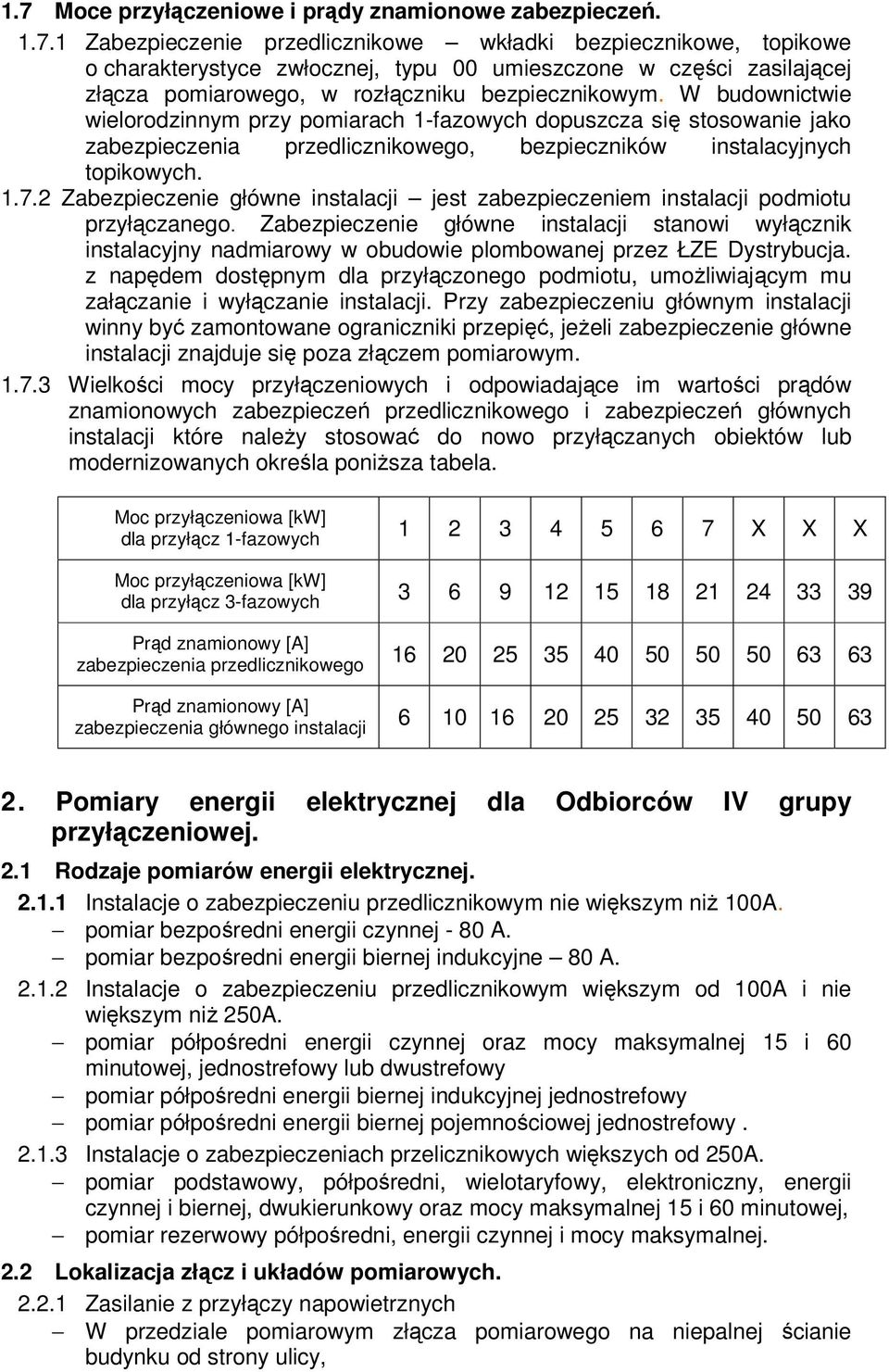

5 1.7 Moce przyłączeniowe i prądy znamionowe zabezpieczeń Zabezpieczenie przedlicznikowe wkładki bezpiecznikowe, topikowe o charakterystyce zwłocznej, typu 00 umieszczone w części zasilającej złącza pomiarowego, w rozłączniku bezpiecznikowym. W budownictwie wielorodzinnym przy pomiarach 1-fazowych dopuszcza się stosowanie jako zabezpieczenia przedlicznikowego, bezpieczników instalacyjnych topikowych Zabezpieczenie główne instalacji jest zabezpieczeniem instalacji podmiotu przyłączanego. Zabezpieczenie główne instalacji stanowi wyłącznik instalacyjny nadmiarowy w obudowie plombowanej przez ŁZE Dystrybucja. z napędem dostępnym dla przyłączonego podmiotu, umożliwiającym mu załączanie i wyłączanie instalacji. Przy zabezpieczeniu głównym instalacji winny być zamontowane ograniczniki przepięć, jeżeli zabezpieczenie główne instalacji znajduje się poza złączem pomiarowym Wielkości mocy przyłączeniowych i odpowiadające im wartości prądów znamionowych zabezpieczeń przedlicznikowego i zabezpieczeń głównych instalacji które należy stosować do nowo przyłączanych obiektów lub modernizowanych określa poniższa tabela. Moc przyłączeniowa [kw] dla przyłącz 1-fazowych X X X Moc przyłączeniowa [kw] dla przyłącz 3-fazowych Prąd znamionowy [A] zabezpieczenia przedlicznikowego Prąd znamionowy [A] zabezpieczenia głównego instalacji Pomiary energii elektrycznej dla Odbiorców IV grupy przyłączeniowej. 2.1 Rodzaje pomiarów energii elektrycznej Instalacje o zabezpieczeniu przedlicznikowym nie większym niż 100A. pomiar bezpośredni energii czynnej - 80 A. pomiar bezpośredni energii biernej indukcyjne 80 A Instalacje o zabezpieczeniu przedlicznikowym większym od 100A i nie większym niż 250A. pomiar półpośredni energii czynnej oraz mocy maksymalnej 15 i 60 minutowej, jednostrefowy lub dwustrefowy pomiar półpośredni energii biernej indukcyjnej jednostrefowy pomiar półpośredni energii biernej pojemnościowej jednostrefowy Instalacje o zabezpieczeniach przelicznikowych większych od 250A. pomiar podstawowy, półpośredni, wielotaryfowy, elektroniczny, energii czynnej i biernej, dwukierunkowy oraz mocy maksymalnej 15 i 60 minutowej, pomiar rezerwowy półpośredni, energii czynnej i mocy maksymalnej. 2.2 Lokalizacja złącz i układów pomiarowych Zasilanie z przyłączy napowietrznych W przedziale pomiarowym złącza pomiarowego na niepalnej ścianie budynku od strony ulicy,

6 2.2.2 Zasilanie bezpośrednio z pól rozdzielnicy niskiego napięcia stacji SN/nN w przedziale pomiarowym złącza pomiarowego przy stacji lub w stacji w przedziale pomiarowym złącza pomiarowego zlokalizowanego w granicy własności stron, w odległości nie większej niż 20 m od tej granicy, Zasilanie z sieci lub przyłącza kablowego zintegrowane ze złączem kablowym wolnostojące w linii ogrodzenia lub wmurowane w ogrodzenie na terenie nieruchomości przyłączanego podmiotu, dla budynków wielorodzinnych z częścią usługową dopuszcza się przedział zasilający na niepalnej stronie budynku w miejscu ogólnie dostępnym, część pomiarowa za ścianą w pomieszczeniu nie narażonym na wilgoć i działania chemiczne, Wysokość posadowienia złącza pomiarowego dla przyłączy napowietrznych i złączy przy stacjach napowietrznych 1 1,7 m od zniwelowanej powierzchni terenu do zamka drzwi przedziału pomiarowego, dla przyłączy kablowych min. 0,4 m od zniwelowanej powierzchni terenu do dolnej krawędzi przedziału zasilającego 2.3 Wyposażenie przedziału pomiarowego Pomiar bezpośredni płyta z tworzywa sztucznego dostosowana do zainstalowania dwóch liczników 3 - fazowych oraz euroszyna lub tablica do sterownika taryf Pomiar półpośredni płyta z tworzywa sztucznego dostosowana do zainstalowania trzech liczników 3 - fazowych oraz euroszyna lub tablica do sterownika taryf, listwa pomiarowo kontrolna 2.4 Wyposażenie przedziału zasilającego złącza pomiarowego. rozłącznik z bezpiecznikami topikowymi zabezpieczający obwody pierwotne układu pomiarowego zgodnie z tabelą w pkt.2.7.2, przekładniki prądowe listwa pomiarowo kontrolna z: zabezpieczeniem obwodów napięciowych, sygnalizacją obecności napięć pomiarowych, (proponujemy listwę WAGO o nr katalogowym /001), osłony przekładników i obwodów napięciowych. Przekładniki prądowe dla pomiaru półpośredniego w stacjach sieciowych są montowane: a) stacje słupowe i wnętrzowe po stronie nn transformatora pomiędzy zaciskami transformatora nn a wyłącznikiem głównym jeżeli ze stacji zasilany jest jeden odbiorca, b) stacje wnętrzowe pomiędzy wyłącznikiem i bezpiecznikami w polu odpływowym lub w złączu pomiarowym obok stacji, jeżeli ze stacji zasilany jest więcej niż jeden odbiorca, c) stacje słupowe - w złączu pomiarowym obok stacji, jeżeli ze stacji zasilany jest więcej niż jeden odbiorca. Uwaga: złącze pomiarowe dostarcza i montuje ŁZE Dystrybucja, jeżeli usytuowanie złącza jest w granicach miejsca dostarczania energii.

7 2.5 Połączenia układu pomiarowego i plombowanie Pomiary bezpośrednie Od zabezpieczeń przedlicznikowych do licznika i z licznika do zabezpieczenia głównego instalacji: miedziane wykonane linką Lgy o przekroju 16 mm 2 (dla instalacji 1-fazowych dopuszcza się przewody 6mm 2 ), z końcówkami przystosowanymi do listwy zaciskowej licznika. Przewody wlz o przekroju mm 2 od przyłącza do zabezpieczeń przedlicznikowych muszą być ciągłe( bez łączeń na trasie), osłonięte rurą typu Arota lub RL ułożonej na elewacji budynku dla przyłączy napowietrznych (dopuszcza się układanie przewodów wlz pod elewacją w rurach stalowych jeżeli wlz biegnie w linii pionowej od przyłącza do złącza pomiarowego); zastosować uszczelnienia miejsc wprowadzania przewodów (dotyczy budynków jednorodzinnych). Przewody muszą być jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1do 3 i kolorami zgodnymi z normami dla przewodów neutralnych i ochronnych. na odejściu z licznika w kierunku instalacji odbiorcy: kabel lub przewód kabelkowy 3 lub 5-żyłowy, miedziany o przekroju żył mm 2 z końcówkami przystosowanymi do listwy zaciskowej licznika, oznaczenia przewodów jak wyżej. Dopuszcza się kable lub przewody kabelkowe 2 lub 4 żyłowe. Rozdział przewodów na PE i N należy odkopnąć w tablicy głównej budynku lub lokalu. Przy przewodach o przekroju powyżej 16 mm 2 należy zastosować zaciski redukcyjne typu ZUG35 lub inne o takich samych wymiarach z możliwością montażu na euroszynie. Zaciski dostarcza podmiot przyłączany Pomiary półpośrednie obwody napięciowe wykonuje się w rurkach z tworzywa sztucznego typu Arota lub RL, kablami lub przewodami miedzianymi o przekroju żyły nie mniejszym niż 1,5mm 2, obwody muszą być ciągłe (bez łączeń na trasie) i jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1do 3, obwody prądowe wykonuje się w rurkach z tworzywa sztucznego typu Arota lub RL, kablami lub przewodami miedzianymi o przekroju żyły nie mniejszym niż 2,5mm 2, obwody muszą być ciągłe (bez łączeń na trasie) i jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1do 3, Elementy podlegające plombowaniu Plombowaniu podlegają: listwy zaciskowe liczników, osłony listwy pomiarowokontrolnej, osłony przekładników prądowych, rozłącznik z zabezpieczeniem przelicznikowym (obwodów pierwotnych). 2.6 Wymagania techniczne dla złączy pomiarowych Materiał - tworzywo sztuczne termoutwardzalne, odporne na uszkodzenia mechaniczne (IK10) oraz promieniowanie UV Znamionowe napięcie izolacji 500V Znamionowe napięcie pracy 400/230 V Stopień ochrony IP Obudowa zawierająca dwa przedziały z niezależnymi drzwiami jednoskrzydłowymi dla każdego przedziału z zawiasami krytymi przedział zasilający wyposażony jak w pkt.2.4, przedział pomiarowy wyposażony jak w pkt.2.3.

8 2.6.6 Oznaczenia zewnętrzne znak ostrzegawczy zgodny z normą Uziemienia robocze. Uziemienie robocze instalacji przyłączanego podmiotu przyłącza się w złączu w miejscu rozdzielenia przewodu sieci PEN, na przewód N i PE przyłączanej instalacji. Wymagana rezystancja uziemienia roboczego instalacji przyłączanego podmiotu do sieci nie może przekroczyć 30 omów. Moce przyłączeniowe i prądy znamionowe zabezpieczeń i przekładników podano w tabeli w punkcie Zabezpieczenia przedlicznikowe. Wkładki bezpiecznikowe topikowe o charakterystyce zwłocznej, wielkości 1 lub 2, umieszczone w przedziale zasilającym złącza Tabela zawiera moce przyłączeniowe odpowiadające prądom znamionowym zabezpieczeń przedlicznikowego instalacji przyłączanych podmiotów oraz prądy znamionowe przekładników prądowych, odpowiadające tym mocom. moc przyłączeniowa dla przyłącz 3-fazowych [KW] Prąd znamionowy zabezpieczenia przelicznikowego (przed przekładnikami) [A] Prąd znamionowy strony pierwotnej przekładnika prądowego [A] do do do do do do do x Dla mocy przyłączeniowych powyżej 270kW dobór i przekładników określana jest indywidualnie. wartości zabezpieczeń 3. Pomiary energii elektrycznej dla III grupy przyłączeniowej. 3.1 Rodzaje pomiarów energii elektrycznej Pomiary podstawowe pomiary energii czynnej, energii biernej indukcyjnej i pojemnościowej, mocy maksymalnej 15 lub 60 minutowej, jednostrefowe, dwustrefowe lub trzystrefowe, półpośrednie lub pośrednie z profilem obciążenia, trójsystemowe przy mocach przyłączeniowych powyżej 40 kw podmiotów zasilanych z własnej stacji, pomiary energii czynnej, energii biernej indukcyjnej, mocy maksymalnej 15 lub 60 minutowej bezpośrednie przy mocach przyłączeniowych do 40 kw podmiotów zasilanych z własnej stacji, pomiary strat energii I 2 t w układach półpośrednich, do określania strat energii czynnej w uzwojeniach transformatorów 15/0,4kV, o mocach znamionowych powyżej 630 kva, jako opcja dodatkowa w licznikach statycznych. Dla transformatorów do 630 kva włącznie, strat energii nie mierzy się, straty te określa się w umowie, pomiary strat energii I 2 t w układach pośrednich, w przypadku podmiotów przyłączonych do sieci ŁZE Dystrybucja własnymi liniami 15 kv o długościach > 5 km i mocach przyłączeniowych > 0,8MW do określania strat energii czynnej w tych liniach, jako opcja dodatkowa w licznikach statycznych. Dla odległości i mocy mniejszych wielkość doliczanych strat określa się w umowie.

9 3.1.2 Pomiary rezerwowe instaluje się dla odbiorców o mocach przyłączeniowych do 160kW liczniki energii czynnej, dla odbiorców o mocach przyłączeniowych 160kW i większych liczniki statyczne energii czynnej i biernej. 3.2 Lokalizacja urządzeń pomiarowych Liczniki w szafce pomiarowej w stacji wnętrzowej w odległości nie większej niż 20 metrów od przekładników, w przedziale pomiarowym złącza pomiarowego, przy stacji transformatorowej słupowej Przekładniki przekładniki prądowe i napięciowe dla pomiaru pośredniego umieszcza się w polu pomiarowym stacji wnętrzowej, przekładniki prądowe dla pomiaru półpośredniego umieszcza się pomiędzy transformatorem a wyłącznikiem głównym 0,4 kv rozdzielnicy stacji. 3.3 Wyposażenie szafki pomiarowej lub przedziału pomiarowego złącza. płyta z tworzywa sztucznego dla liczników, liczniki, sterownik taryfowy, listwa pomiarowo - kontrolna. 3.4 Wymagania dla układów pomiarowych Wymagania dla układów pomiarowych pośrednich obwody napięciowe wykonuje się w rurkach z tworzywa sztucznego typu Arota lub RL, kablami lub przewodami miedzianymi o przekroju żyły nie mniejszym niż 1,5mm 2, obwody muszą być ciągłe (bez łączeń na trasie) i jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1do 3, obwody prądowe wykonuje się w rurkach z tworzywa sztucznego typu Arota lub RL, kablami lub przewodami miedzianymi o przekroju żyły nie mniejszym niż 2,5mm 2, obwody muszą być ciągłe (bez łączeń na trasie) i jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1do 3, listwa pomiarowo-kontrolna z zabezpieczeniem obwodów napięciowych i sygnalizacją obecności napięć pomiarowych. (proponujemy listwę WAGO o nr katalogowym /001). zabezpieczenie przeciwprzepięciowe liczników Wymagania dla układów pomiarowych półpośrednich obwody napięciowe wykonuje się w rurkach z tworzywa sztucznego typu Arota lub RL, kablami lub przewodami miedzianymi o przekroju żyły nie mniejszym niż 1,5mm 2, obwody muszą być ciągłe (bez łączeń na trasie) i jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1do 3, obwody prądowe wykonuje się w rurkach z tworzywa sztucznego typu Arota lub RL, kablami lub przewodami miedzianymi o przekroju żyły nie mniejszym niż 2,5mm 2, obwody muszą być ciągłe (bez łączeń na trasie) i jednoznacznie oznaczone; L 1, L 2, L 3, lub odpowiednio paskami od 1do 3, listwa pomiarowo-kontrolna dla układów półpośrednich zawierająca zabezpieczenia obwodów napięciowych i wskaźniki ich ciągłości (proponujemy listwę WAGO o nr katalogowym /001). zabezpieczenie przepięciowe liczników.

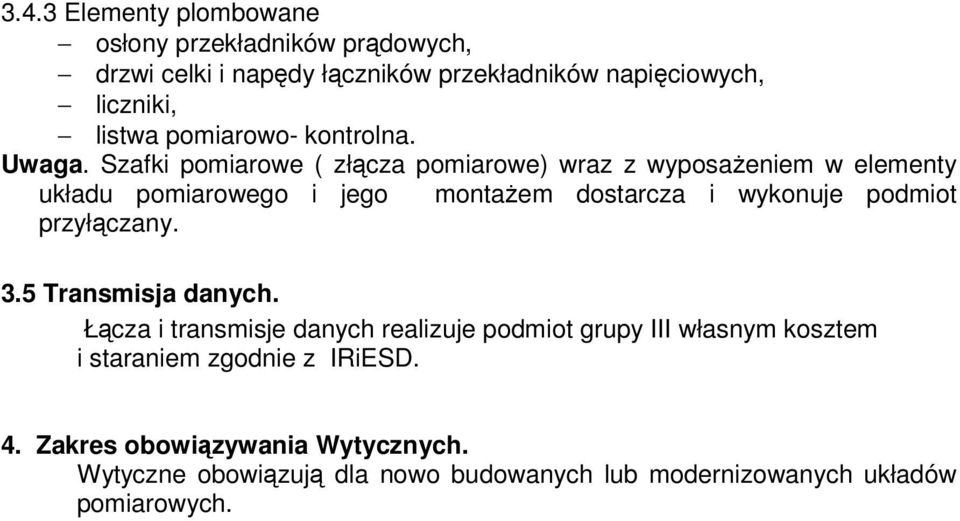

10 3.4.3 Elementy plombowane osłony przekładników prądowych, drzwi celki i napędy łączników przekładników napięciowych, liczniki, listwa pomiarowo- kontrolna. Uwaga. Szafki pomiarowe ( złącza pomiarowe) wraz z wyposażeniem w elementy układu pomiarowego i jego montażem dostarcza i wykonuje podmiot przyłączany. 3.5 Transmisja danych. Łącza i transmisje danych realizuje podmiot grupy III własnym kosztem i staraniem zgodnie z IRiESD. 4. Zakres obowiązywania Wytycznych. Wytyczne obowiązują dla nowo budowanych lub modernizowanych układów pomiarowych.

11 Rys.1. Uproszczony schemat jednokreskowy instalacji elektrycznej dla 1 układu pomiarowego

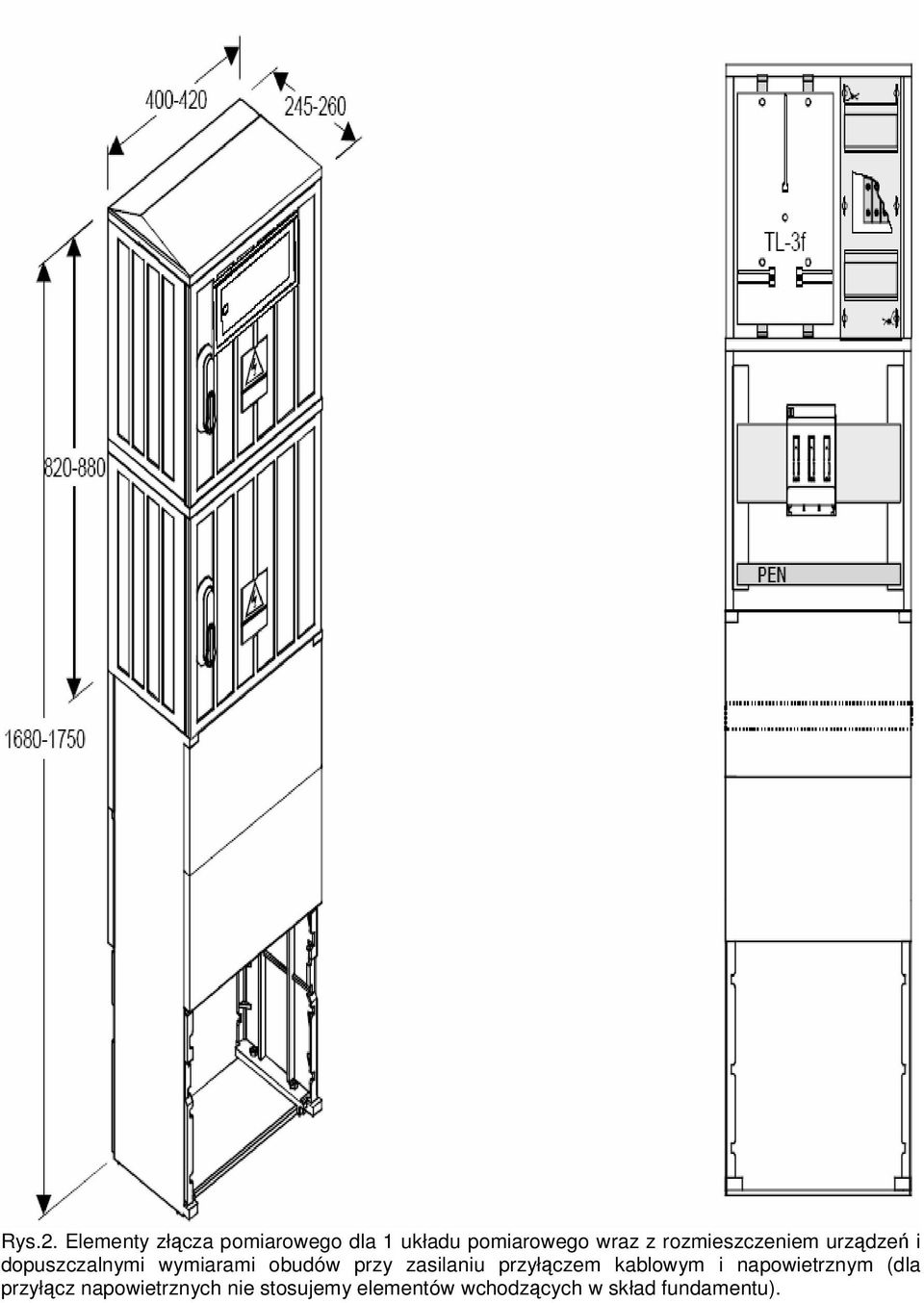

12 Rys.2. Elementy złącza pomiarowego dla 1 układu pomiarowego wraz z rozmieszczeniem urządzeń i dopuszczalnymi wymiarami obudów przy zasilaniu przyłączem kablowym i napowietrznym (dla przyłącz napowietrznych nie stosujemy elementów wchodzących w skład fundamentu).

13 Rys.3 Uproszczony schemat jednokreskowy instalacji elektrycznej złącza pomiarowego dla 2 lub 4 układów pomiarowych zintegrowanego ze złączem kablowym. Przy zasilaniu napowietrznym podstawy PBD zastępujemy rozłącznikiem RBK.

14 Rys.4. Elementy złącza pomiarowego dla 2 lub 4 układów pomiarowych wraz z rozmieszczeniem urządzeń i dopuszczalnymi wymiarami obudów dla złącza pomiarowego zintegrowanego ze złączem kablowym wejście wyjście.
