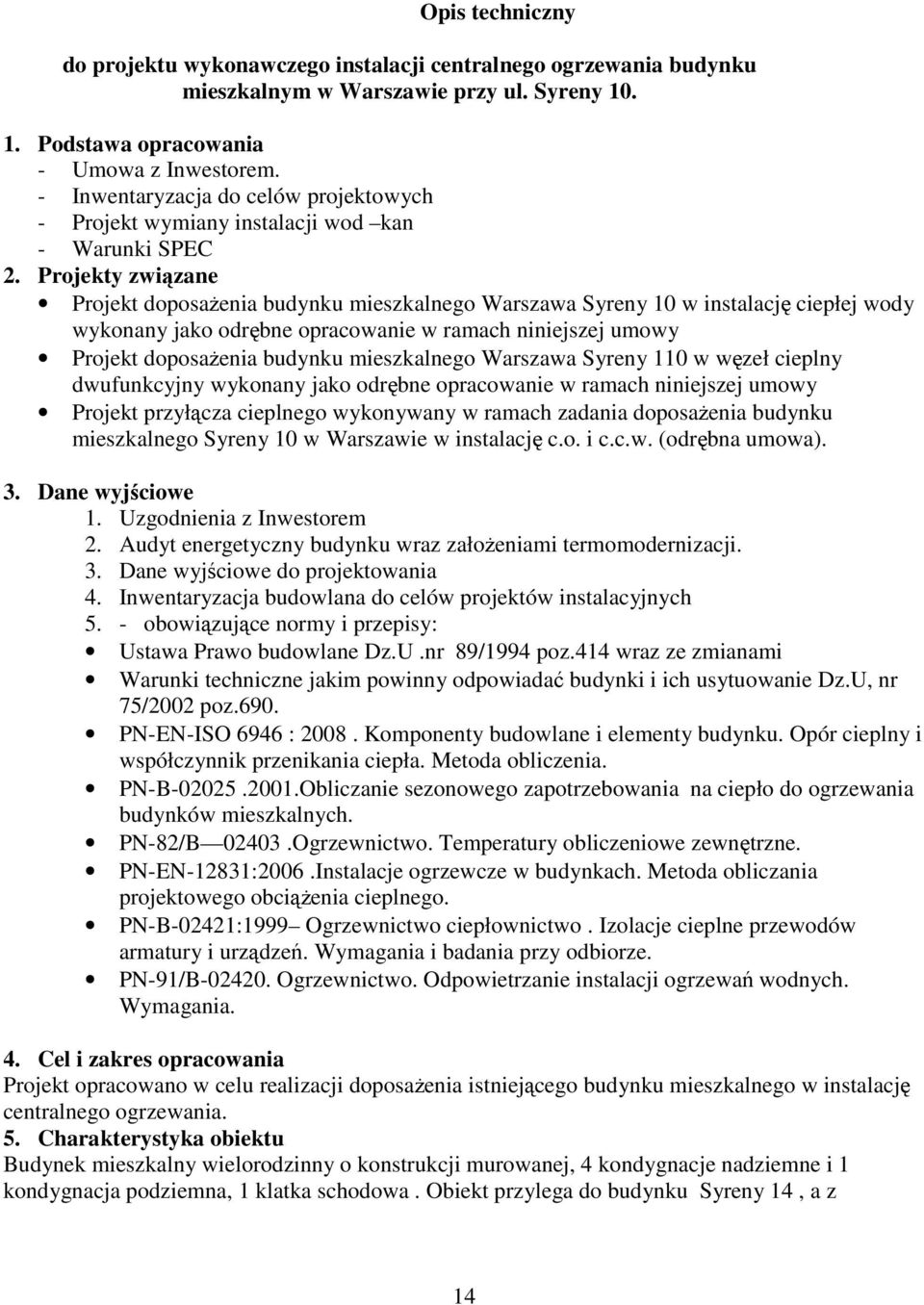

2 Opis techniczny do projektu wykonawczego instalacji centralnego ogrzewania budynku mieszkalnym w Warszawie przy ul. Syreny Podstawa opracowania - Umowa z Inwestorem. - Inwentaryzacja do celów projektowych - Projekt wymiany instalacji wod kan - Warunki SPEC 2. Projekty związane Projekt doposażenia budynku mieszkalnego Warszawa Syreny 10 w instalację ciepłej wody wykonany jako odrębne opracowanie w ramach niniejszej umowy Projekt doposażenia budynku mieszkalnego Warszawa Syreny 110 w węzeł cieplny dwufunkcyjny wykonany jako odrębne opracowanie w ramach niniejszej umowy Projekt przyłącza cieplnego wykonywany w ramach zadania doposażenia budynku mieszkalnego Syreny 10 w Warszawie w instalację c.o. i c.c.w. (odrębna umowa). 3. Dane wyjściowe 1. Uzgodnienia z Inwestorem 2. Audyt energetyczny budynku wraz założeniami termomodernizacji. 3. Dane wyjściowe do projektowania 4. Inwentaryzacja budowlana do celów projektów instalacyjnych 5. - obowiązujące normy i przepisy: Ustawa Prawo budowlane Dz.U.nr 89/1994 poz.414 wraz ze zmianami Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie Dz.U, nr 75/2002 poz.690. PN-EN-ISO 6946 : Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczenia. PN-B Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych. PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. PN-EN-12831:2006.Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. PN-B-02421:1999 Ogrzewnictwo ciepłownictwo. Izolacje cieplne przewodów armatury i urządzeń. Wymagania i badania przy odbiorze. PN-91/B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. Wymagania. 4. Cel i zakres opracowania Projekt opracowano w celu realizacji doposażenia istniejącego budynku mieszkalnego w instalację centralnego ogrzewania. 5. Charakterystyka obiektu Budynek mieszkalny wielorodzinny o konstrukcji murowanej, 4 kondygnacje nadziemne i 1 kondygnacja podziemna, 1 klatka schodowa. Obiekt przylega do budynku Syreny 14, a z 14

3 drugiej strony ściany szczytowej znajduje się murowana przybudówka o wysokości 1 kondygnacji. W budynku zlokalizowano 41 lokali mieszkalnych w tym 33 jednoizbowych. Kubatura budynku wynosi 5613 m 3, powierzchnia zabudowy 346,0 m 2, powierzchnia użytkowa 1100 m 2.. Budynek nie posiada instalacji centralnego ogrzewania. Lokatorzy ogrzewają mieszkania urządzeniami elektrycznymi. 6.Instalacja centralnego ogrzewania 6.1 Obliczenia zapotrzebowania na ciepło; Temperatury obliczeniowe zewnętrzne wg PN-82/B-02403, Temperatury pomieszczn ogrzewanych wg PN-82/B-02402, Współczynniki przenikania ciepła przyjęto zgodnie z programem termomodernizacji przyjętym w Audycie Energetycznym, Ilość wymian dla went, grawitacyjnej 1,5 wym./h, kl. schod. 1 wym/h, Wskaźnik zapotrzebowania mocy 58,4W/m 2 /19,6 W/m 3,, Zapotrzebowanie na ciepło ogrzewanych pomieszczeń obliczono przy pomocy programu Audytor Ozc zgodnie z ogólnie przyjętymi zasadami i obowiązującymi przepisami, Źródłem ciepła dla budynku będzie projektowany indywidualny węzeł cieplny Obliczenie instalacji Q grz =67,2 kw t z /t p 70 /50 o C p cz = 15 kpa. Pojemność instalacji bez źródła ciepła 615 l, Całkowity strumień wody w instalacji 0,74 kg/s, Temperatura powrotu 48,31 o C Ciśnienie dyspozycyjne podano dla punktu podłączenia do źródła ciepła. Obliczenie instalacji wykonano programem Audytor c.o. Szczegółowe wyniki zestawiono w rozdz.v. 6.3.Opis instalacji Zasilanie instalacji z własnego indywidualnego węzła cieplnego dwufunkcyjnego, Instalacja systemu zamkniętego z rozdziałem dolnym, Ogrzewanie dwururowe, Grzejniki stalowe płytowe z podłączeniem bocznym typu PURMO, grzejniki łazienkowe rurowe (drabnka)oraz grzejniki rurowe (wężownica). Przewody z rur polipropylenowych typ 3 PN20 stabilizowanych aluminium systemu BOR PLUS, Zawory grzejnikowe termostatyczne typu RTD-N-P f-my Danfoss, Zawory grzejnikowe powrotne typu RLV-S-P f-my Danfoss z możliwością regulacji Zawory regulacyjne podpionowe typu HYDROCONTROL R1 p nom 25 bar, Na 2 pionach zastosowano dodatkowo regulator różnicy ciśnień ASV-PV G25 f-my Danfoss, 15

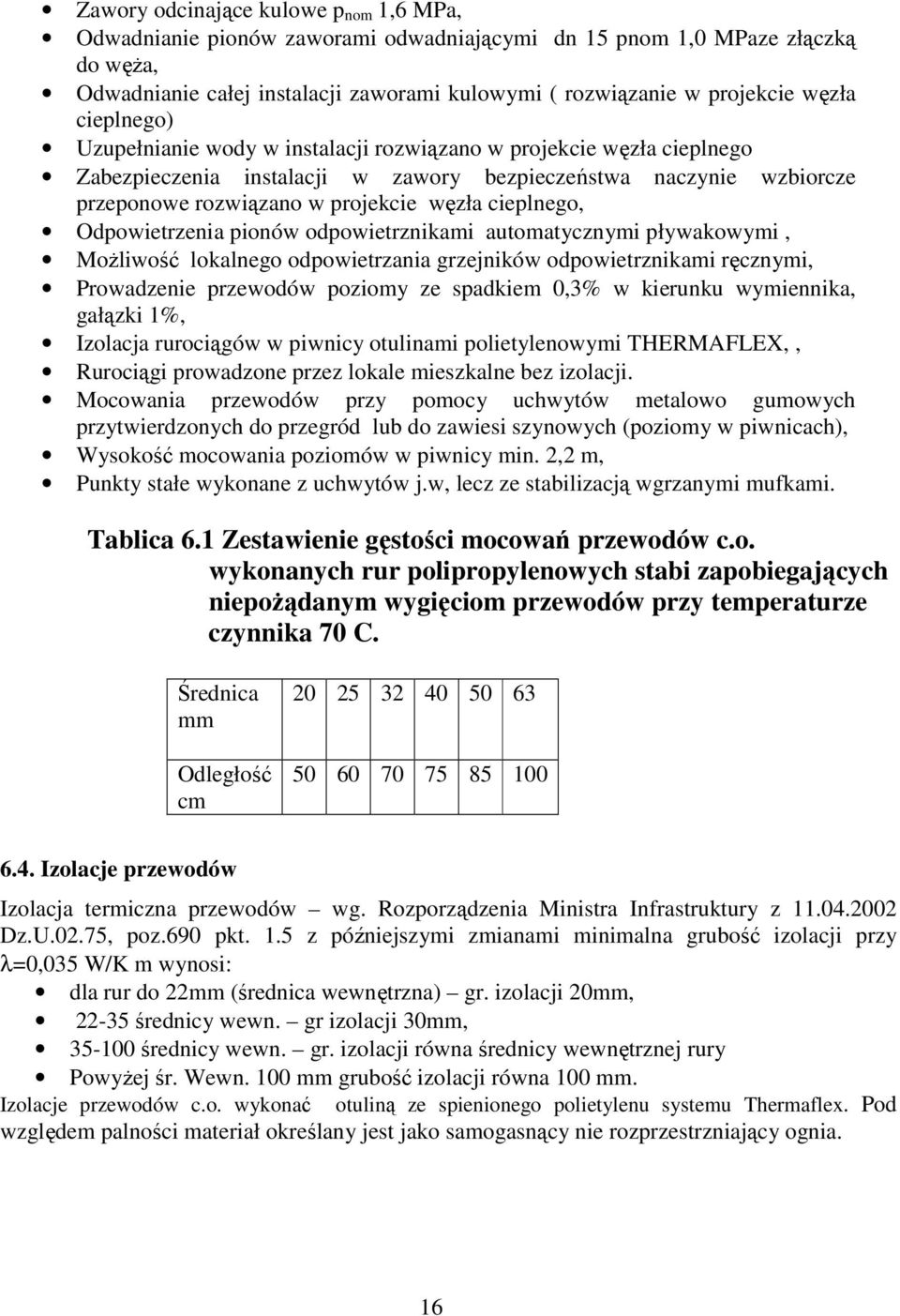

4 Zawory odcinające kulowe p nom 1,6 MPa, Odwadnianie pionów zaworami odwadniającymi dn 15 pnom 1,0 MPaze złączką do węża, Odwadnianie całej instalacji zaworami kulowymi ( rozwiązanie w projekcie węzła cieplnego) Uzupełnianie wody w instalacji rozwiązano w projekcie węzła cieplnego Zabezpieczenia instalacji w zawory bezpieczeństwa naczynie wzbiorcze przeponowe rozwiązano w projekcie węzła cieplnego, Odpowietrzenia pionów odpowietrznikami automatycznymi pływakowymi, Możliwość lokalnego odpowietrzania grzejników odpowietrznikami ręcznymi, Prowadzenie przewodów poziomy ze spadkiem 0,3% w kierunku wymiennika, gałązki 1%, Izolacja rurociągów w piwnicy otulinami polietylenowymi THERMAFLEX,, Rurociągi prowadzone przez lokale mieszkalne bez izolacji. Mocowania przewodów przy pomocy uchwytów metalowo gumowych przytwierdzonych do przegród lub do zawiesi szynowych (poziomy w piwnicach), Wysokość mocowania poziomów w piwnicy min. 2,2 m, Punkty stałe wykonane z uchwytów j.w, lecz ze stabilizacją wgrzanymi mufkami. Tablica 6.1 Zestawienie gęstości mocowań przewodów c.o. wykonanych rur polipropylenowych stabi zapobiegających niepożądanym wygięciom przewodów przy temperaturze czynnika 70 C. Średnica mm Odległość cm Izolacje przewodów Izolacja termiczna przewodów wg. Rozporządzenia Ministra Infrastruktury z Dz.U.02.75, poz.690 pkt. 1.5 z późniejszymi zmianami minimalna grubość izolacji przy λ=0,035 W/K m wynosi: dla rur do 22mm (średnica wewnętrzna) gr. izolacji 20mm, średnicy wewn. gr izolacji 30mm, średnicy wewn. gr. izolacji równa średnicy wewnętrznej rury Powyżej śr. Wewn. 100 mm grubość izolacji równa 100 mm. Izolacje przewodów c.o. wykonać otuliną ze spienionego polietylenu systemu Thermaflex. Pod względem palności materiał określany jest jako samogasnący nie rozprzestrzniający ognia. 16

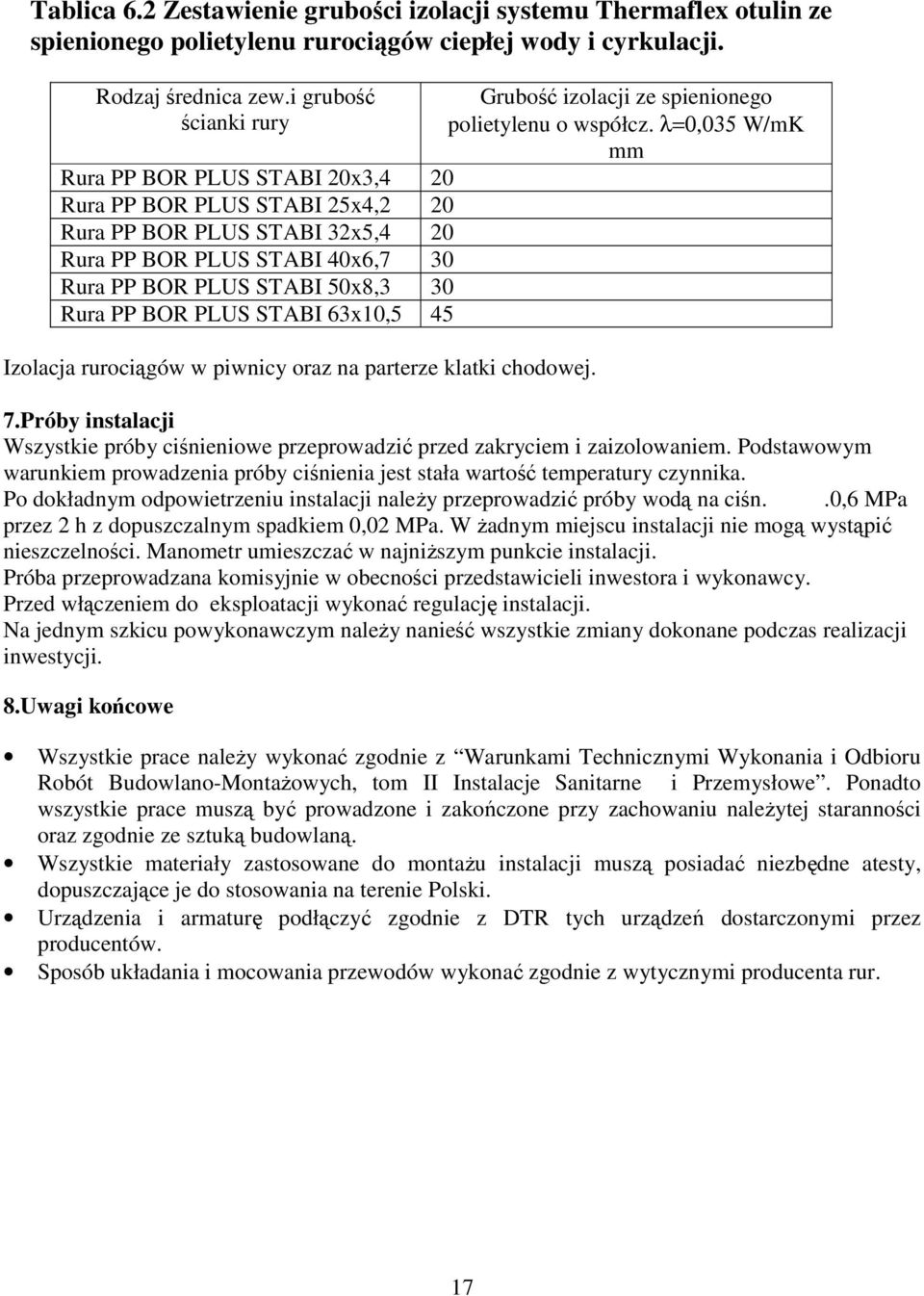

5 Tablica 6.2 Zestawienie grubości izolacji systemu Thermaflex otulin ze spienionego polietylenu rurociągów ciepłej wody i cyrkulacji. Rodzaj średnica zew.i grubość ścianki rury Rura PP BOR PLUS STABI 20x3,4 20 Rura PP BOR PLUS STABI 25x4,2 20 Rura PP BOR PLUS STABI 32x5,4 20 Rura PP BOR PLUS STABI 40x6,7 30 Rura PP BOR PLUS STABI 50x8,3 30 Rura PP BOR PLUS STABI 63x10,5 45 Izolacja rurociągów w piwnicy oraz na parterze klatki chodowej. Grubość izolacji ze spienionego polietylenu o współcz. λ=0,035 W/mK mm 7.Próby instalacji Wszystkie próby ciśnieniowe przeprowadzić przed zakryciem i zaizolowaniem. Podstawowym warunkiem prowadzenia próby ciśnienia jest stała wartość temperatury czynnika. Po dokładnym odpowietrzeniu instalacji należy przeprowadzić próby wodą na ciśn..0,6 MPa przez 2 h z dopuszczalnym spadkiem 0,02 MPa. W żadnym miejscu instalacji nie mogą wystąpić nieszczelności. Manometr umieszczać w najniższym punkcie instalacji. Próba przeprowadzana komisyjnie w obecności przedstawicieli inwestora i wykonawcy. Przed włączeniem do eksploatacji wykonać regulację instalacji. Na jednym szkicu powykonawczym należy nanieść wszystkie zmiany dokonane podczas realizacji inwestycji. 8.Uwagi końcowe Wszystkie prace należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych, tom II Instalacje Sanitarne i Przemysłowe. Ponadto wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną. Wszystkie materiały zastosowane do montażu instalacji muszą posiadać niezbędne atesty, dopuszczające je do stosowania na terenie Polski. Urządzenia i armaturę podłączyć zgodnie z DTR tych urządzeń dostarczonymi przez producentów. Sposób układania i mocowania przewodów wykonać zgodnie z wytycznymi producenta rur. 17

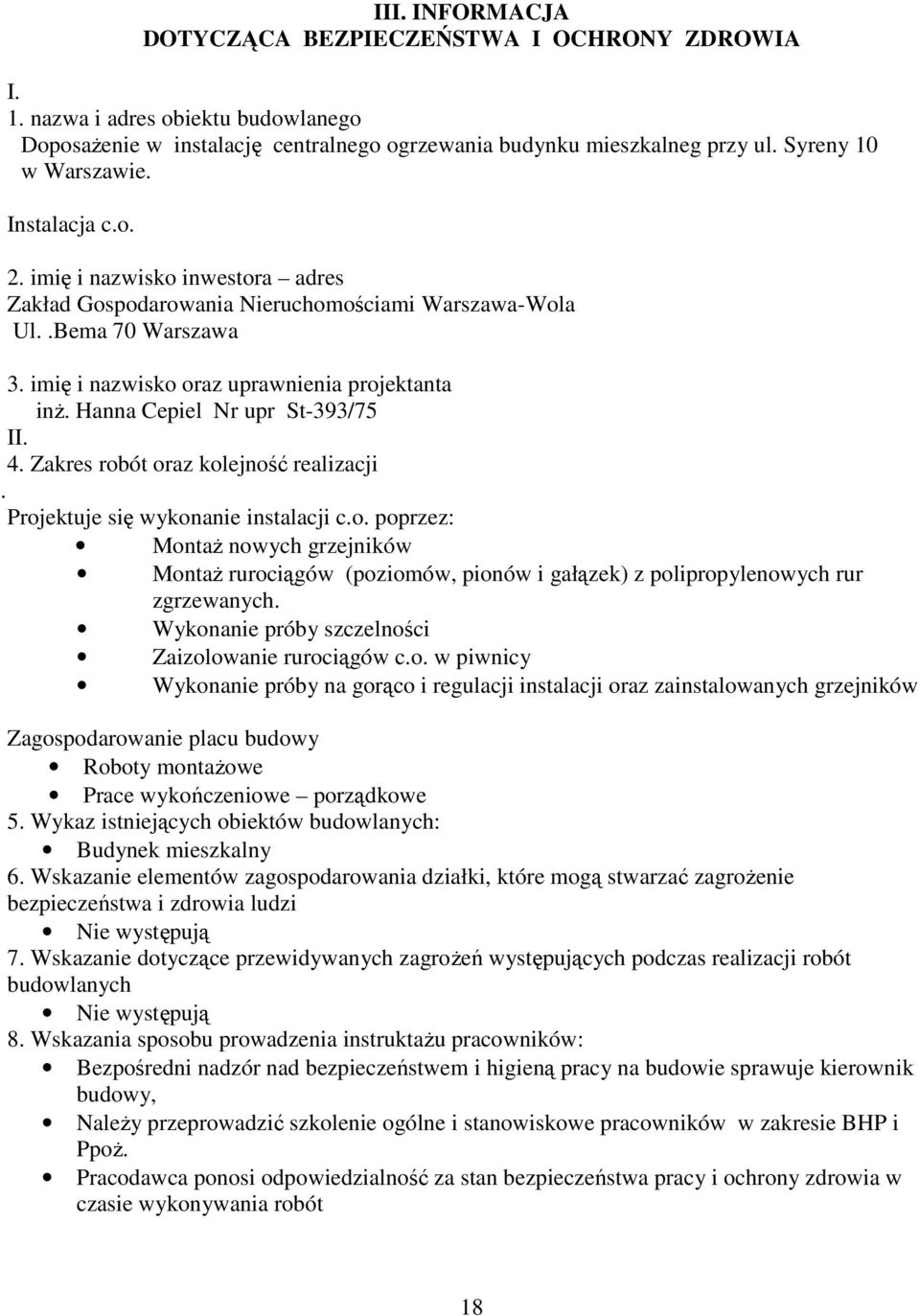

6 III. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA I. 1. nazwa i adres obiektu budowlanego Doposażenie w instalację centralnego ogrzewania budynku mieszkalneg przy ul. Syreny 10 w Warszawie. Instalacja c.o. 2. imię i nazwisko inwestora adres Zakład Gospodarowania Nieruchomościami Warszawa-Wola Ul..Bema 70 Warszawa 3. imię i nazwisko oraz uprawnienia projektanta inż. Hanna Cepiel Nr upr St-393/75 II. 4. Zakres robót oraz kolejność realizacji. Projektuje się wykonanie instalacji c.o. poprzez: Montaż nowych grzejników Montaż rurociągów (poziomów, pionów i gałązek) z polipropylenowych rur zgrzewanych. Wykonanie próby szczelności Zaizolowanie rurociągów c.o. w piwnicy Wykonanie próby na gorąco i regulacji instalacji oraz zainstalowanych grzejników Zagospodarowanie placu budowy Roboty montażowe Prace wykończeniowe porządkowe 5. Wykaz istniejących obiektów budowlanych: Budynek mieszkalny 6. Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Nie występują 7. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych Nie występują 8. Wskazania sposobu prowadzenia instruktażu pracowników: Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na budowie sprawuje kierownik budowy, Należy przeprowadzić szkolenie ogólne i stanowiskowe pracowników w zakresie BHP i Ppoż. Pracodawca ponosi odpowiedzialność za stan bezpieczeństwa pracy i ochrony zdrowia w czasie wykonywania robót 18

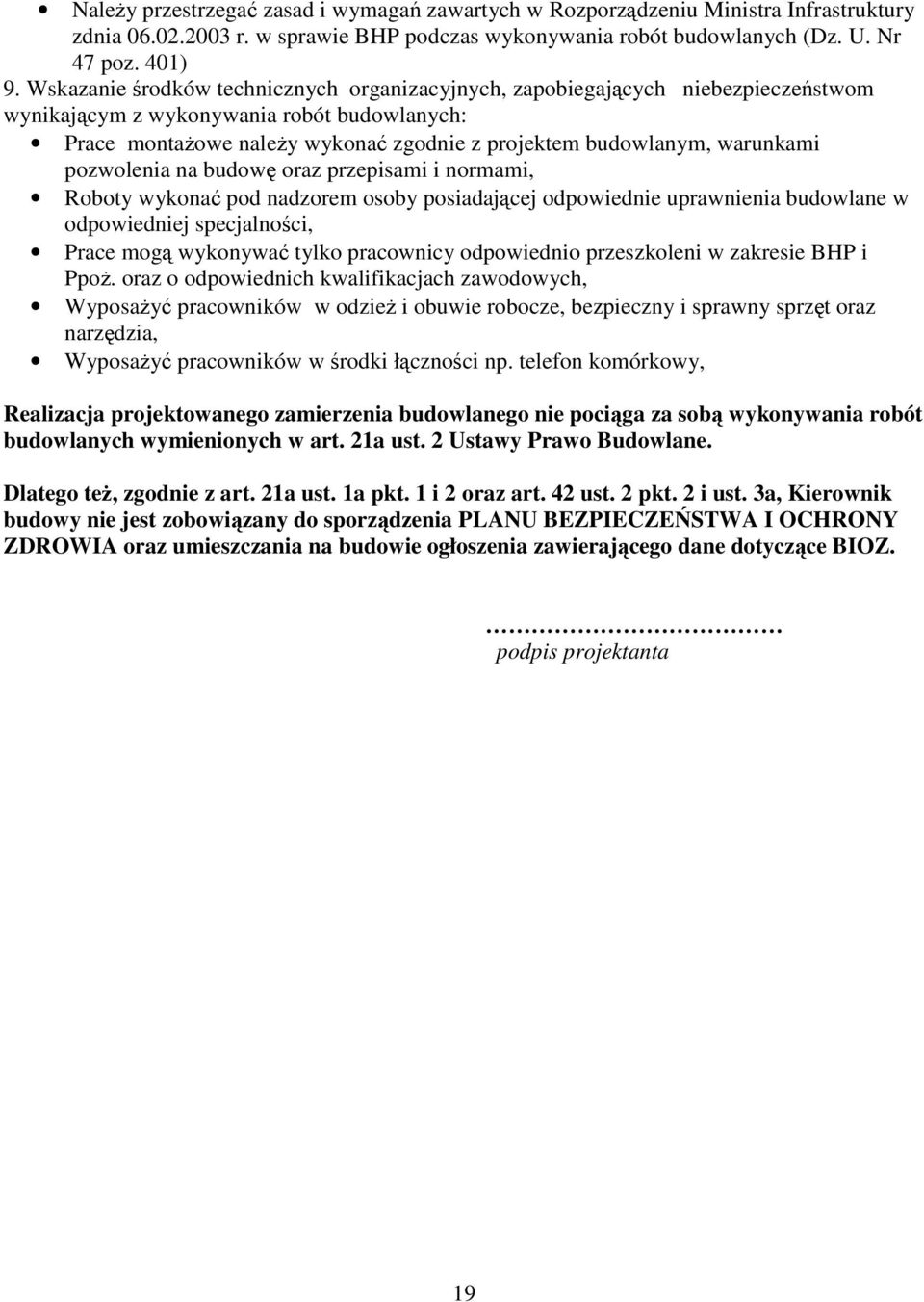

7 Należy przestrzegać zasad i wymagań zawartych w Rozporządzeniu Ministra Infrastruktury zdnia r. w sprawie BHP podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401) 9. Wskazanie środków technicznych organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych: Prace montażowe należy wykonać zgodnie z projektem budowlanym, warunkami pozwolenia na budowę oraz przepisami i normami, Roboty wykonać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane w odpowiedniej specjalności, Prace mogą wykonywać tylko pracownicy odpowiednio przeszkoleni w zakresie BHP i Ppoż. oraz o odpowiednich kwalifikacjach zawodowych, Wyposażyć pracowników w odzież i obuwie robocze, bezpieczny i sprawny sprzęt oraz narzędzia, Wyposażyć pracowników w środki łączności np. telefon komórkowy, Realizacja projektowanego zamierzenia budowlanego nie pociąga za sobą wykonywania robót budowlanych wymienionych w art. 21a ust. 2 Ustawy Prawo Budowlane. Dlatego też, zgodnie z art. 21a ust. 1a pkt. 1 i 2 oraz art. 42 ust. 2 pkt. 2 i ust. 3a, Kierownik budowy nie jest zobowiązany do sporządzenia PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA oraz umieszczania na budowie ogłoszenia zawierającego dane dotyczące BIOZ. podpis projektanta 19

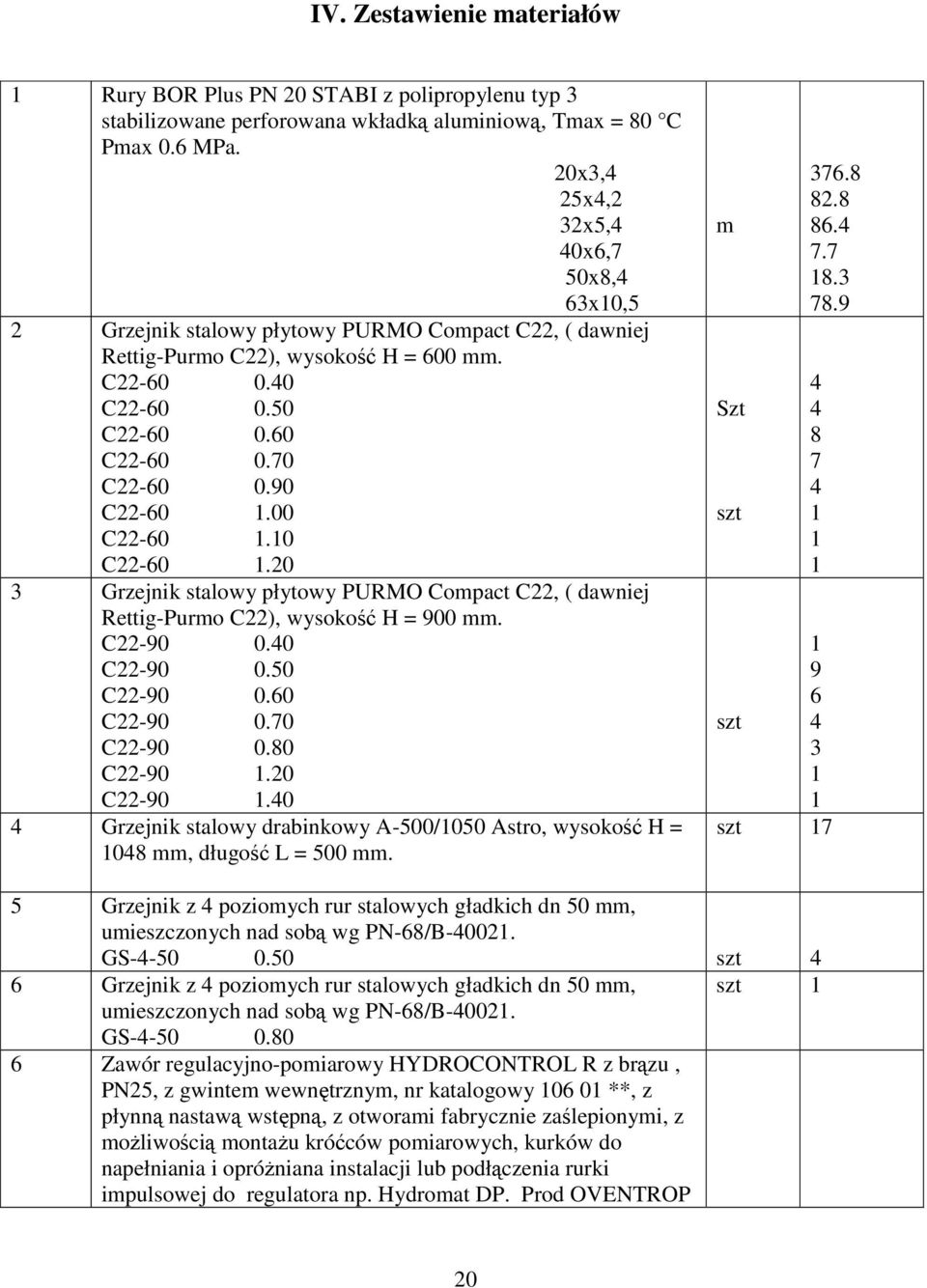

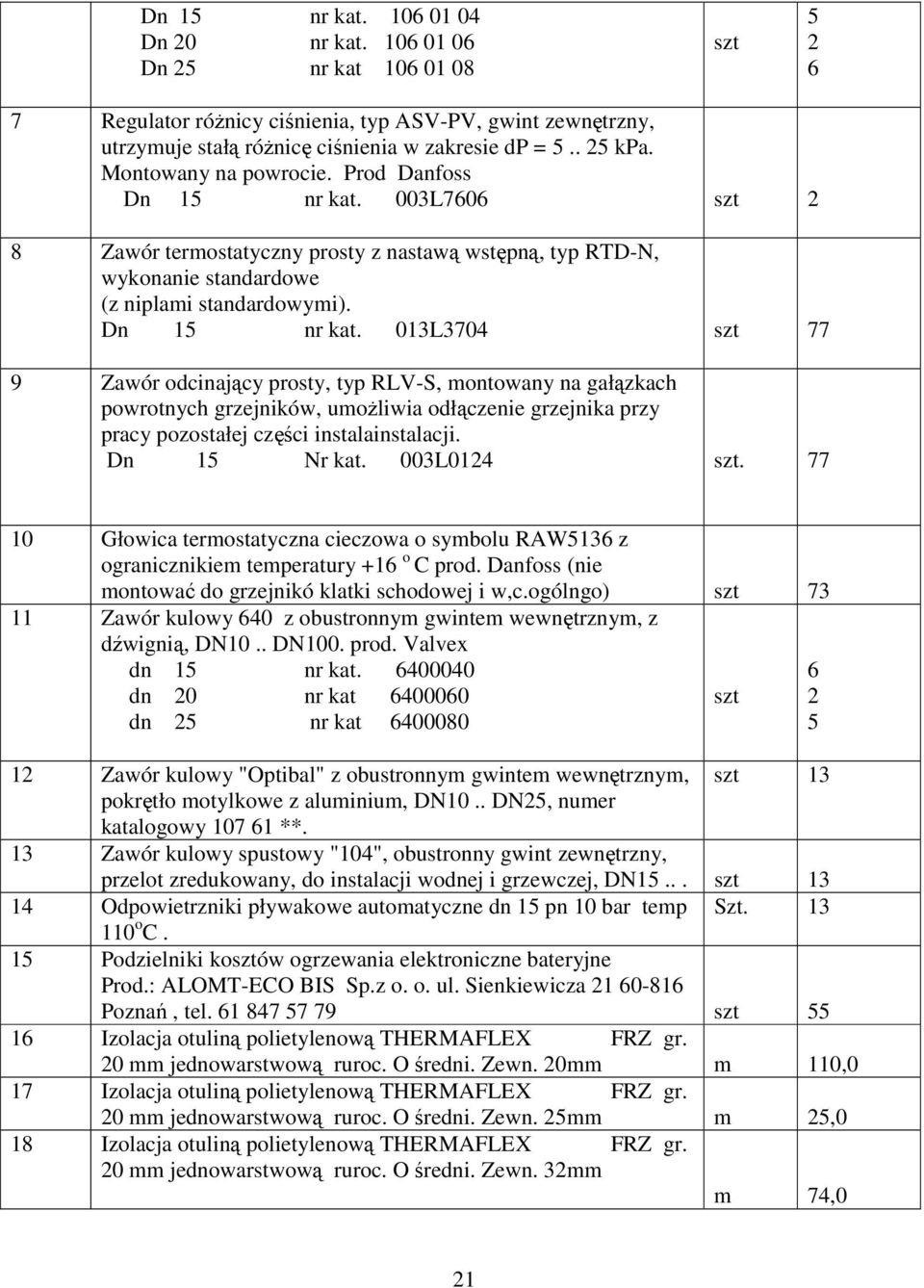

8 IV. Zestawienie materiałów 1 Rury BOR Plus PN 20 STABI z polipropylenu typ 3 stabilizowane perforowana wkładką aluminiową, Tmax = 80 C Pmax 0.6 MPa. 20x3,4 25x4,2 32x5,4 40x6,7 50x8,4 63x10,5 2 Grzejnik stalowy płytowy PURMO Compact C22, ( dawniej Rettig-Purmo C22), wysokość H = 600 mm. C C C C C C C C Grzejnik stalowy płytowy PURMO Compact C22, ( dawniej Rettig-Purmo C22), wysokość H = 900 mm. C C C C C C C Grzejnik stalowy drabinkowy A-500/1050 Astro, wysokość H = 1048 mm, długość L = 500 mm. m Szt szt szt szt 17 5 Grzejnik z 4 poziomych rur stalowych gładkich dn 50 mm, umieszczonych nad sobą wg PN-68/B GS szt 4 6 Grzejnik z 4 poziomych rur stalowych gładkich dn 50 mm, szt 1 umieszczonych nad sobą wg PN-68/B GS Zawór regulacyjno-pomiarowy HYDROCONTROL R z brązu, PN25, z gwintem wewnętrznym, nr katalogowy **, z płynną nastawą wstępną, z otworami fabrycznie zaślepionymi, z możliwością montażu króćców pomiarowych, kurków do napełniania i opróżniana instalacji lub podłączenia rurki impulsowej do regulatora np. Hydromat DP. Prod OVENTROP 20

9 Dn 15 nr kat Dn 20 nr kat Dn 25 nr kat szt Regulator różnicy ciśnienia, typ ASV-PV, gwint zewnętrzny, utrzymuje stałą różnicę ciśnienia w zakresie dp = kpa. Montowany na powrocie. Prod Danfoss Dn 15 nr kat. 003L7606 szt 2 8 Zawór termostatyczny prosty z nastawą wstępną, typ RTD-N, wykonanie standardowe (z niplami standardowymi). Dn 15 nr kat. 013L3704 szt 77 9 Zawór odcinający prosty, typ RLV-S, montowany na gałązkach powrotnych grzejników, umożliwia odłączenie grzejnika przy pracy pozostałej części instalainstalacji. Dn 15 Nr kat. 003L0124 szt Głowica termostatyczna cieczowa o symbolu RAW5136 z ogranicznikiem temperatury +16 o C prod. Danfoss (nie montować do grzejnikó klatki schodowej i w,c.ogólngo) szt Zawór kulowy 640 z obustronnym gwintem wewnętrznym, z dźwignią, DN10.. DN100. prod. Valvex dn 15 nr kat dn 20 nr kat dn 25 nr kat Zawór kulowy "Optibal" z obustronnym gwintem wewnętrznym, szt 13 pokrętło motylkowe z aluminium, DN10.. DN25, numer katalogowy **. 13 Zawór kulowy spustowy "104", obustronny gwint zewnętrzny, przelot zredukowany, do instalacji wodnej i grzewczej, DN15... szt Odpowietrzniki pływakowe automatyczne dn 15 pn 10 bar temp Szt o C. 15 Podzielniki kosztów ogrzewania elektroniczne bateryjne Prod.: ALOMT-ECO BIS Sp.z o. o. ul. Sienkiewicza Poznań, tel szt Izolacja otuliną polietylenową THERMAFLEX FRZ gr. 20 mm jednowarstwową ruroc. O średni. Zewn. 20mm m 110,0 17 Izolacja otuliną polietylenową THERMAFLEX FRZ gr. 20 mm jednowarstwową ruroc. O średni. Zewn. 25mm m 25,0 18 Izolacja otuliną polietylenową THERMAFLEX FRZ gr. 20 mm jednowarstwową ruroc. O średni. Zewn. 32mm m 74,0 szt

10 19 Izolacja otuliną polietylenową THERMAFLEX FRZ gr. 30 mm jednowarstwową ruroc. O średni. Zewn. 40mm m 7,7 Izolacja otuliną polietylenową THERMAFLEX FRZ gr. 30 mm jednowarstwową ruroc. O średni. Zewn. 50mm m 18,3 20 Izolacja otuliną polietylenową THERMAFLEX FRZ gr. 45 mm dwuwarstwową ruroc. O średni. Zewn. 63mm m 78,9 22

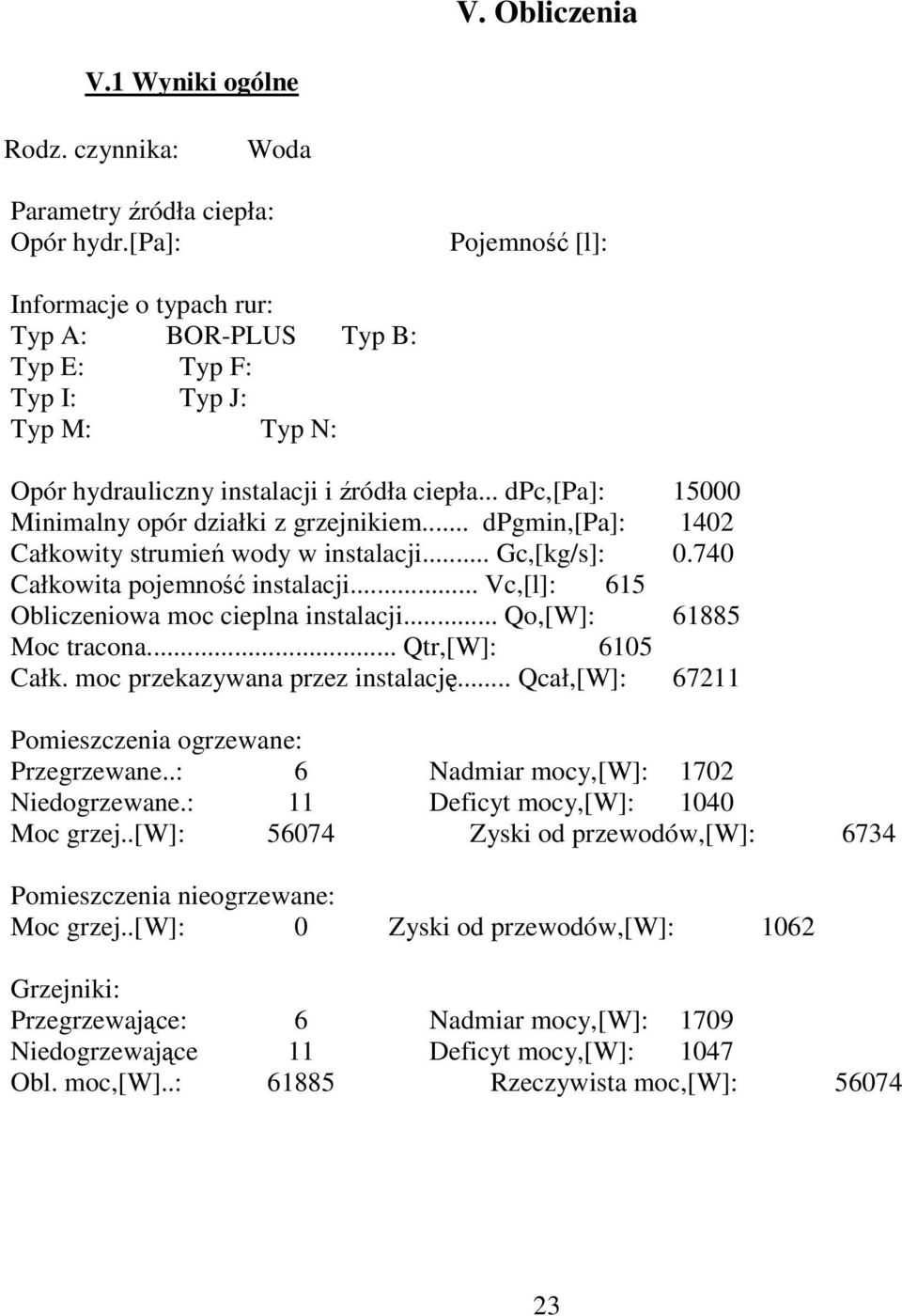

11 V. Obliczenia V.1 Wyniki ogólne Rodz. czynnika: Woda Parametry źródła ciepła: Opór hydr.[pa]: Pojemność [l]: Informacje o typach rur: Typ A: BOR-PLUS Typ B: Typ E: Typ F: Typ I: Typ J: Typ M: Typ N: Opór hydrauliczny instalacji i źródła ciepła... dpc,[pa]: Minimalny opór działki z grzejnikiem... dpgmin,[pa]: 1402 Całkowity strumień wody w instalacji... Gc,[kg/s]: Całkowita pojemność instalacji... Vc,[l]: 615 Obliczeniowa moc cieplna instalacji... Qo,[W]: Moc tracona... Qtr,[W]: 6105 Całk. moc przekazywana przez instalację... Qcał,[W]: Pomieszczenia ogrzewane: Przegrzewane..: 6 Nadmiar mocy,[w]: 1702 Niedogrzewane.: 11 Deficyt mocy,[w]: 1040 Moc grzej..[w]: Zyski od przewodów,[w]: 6734 Pomieszczenia nieogrzewane: Moc grzej..[w]: 0 Zyski od przewodów,[w]: 1062 Grzejniki: Przegrzewające: 6 Nadmiar mocy,[w]: 1709 Niedogrzewające 11 Deficyt mocy,[w]: 1047 Obl. moc,[w]..: Rzeczywista moc,[w]:

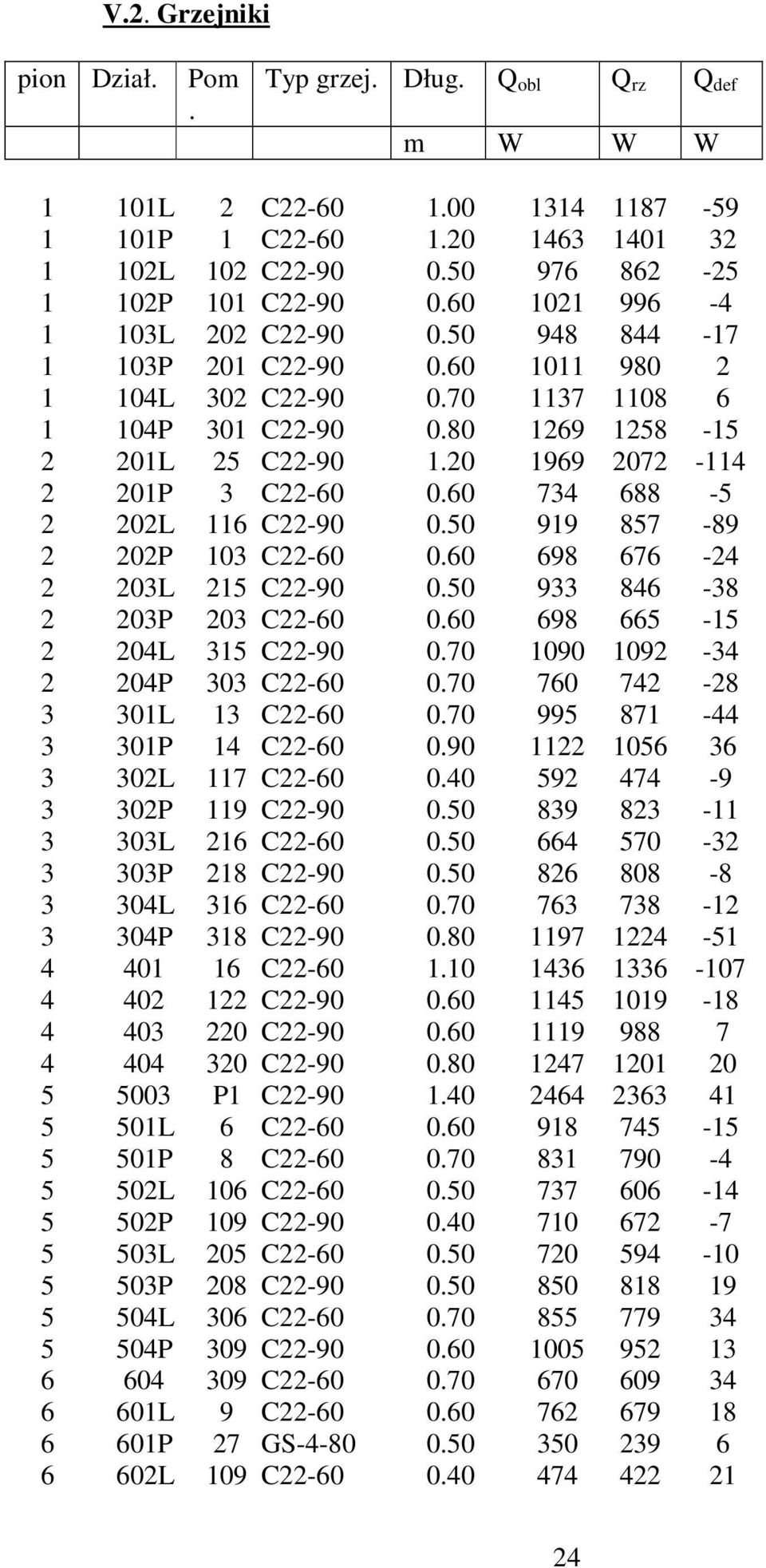

12 V.2. Grzejniki pion Dział. Pom. Typ grzej. Dług. Q obl Q rz Q def m W W W 1 101L 2 C P 1 C L 102 C P 101 C L 202 C P 201 C L 302 C P 301 C L 25 C P 3 C L 116 C P 103 C L 215 C P 203 C L 315 C P 303 C L 13 C P 14 C L 117 C P 119 C L 216 C P 218 C L 316 C P 318 C C C C C P1 C L 6 C P 8 C L 106 C P 109 C L 205 C P 208 C L 306 C P 309 C C L 9 C P 27 GS L 109 C

13 6 602P 128 C L 209 C P 227 C L 126 C P 21 C P 22 C P 125 C L 224 C P 223 C L 324 C P 323 C C C C B 7 A-500/ B 107 A-500/ B 207 GS D 206 GS A 307 A-500/ B 110 A-500/ B 212 A-500/ B 312 A-500/ B 4 A-500/ B 104 A-500/ B 204 A-500/ B 304 A-500/ A-500/ A-500/ A-500/ A-500/ A-500/ A-500/ A-500/ GS D 18 GS C

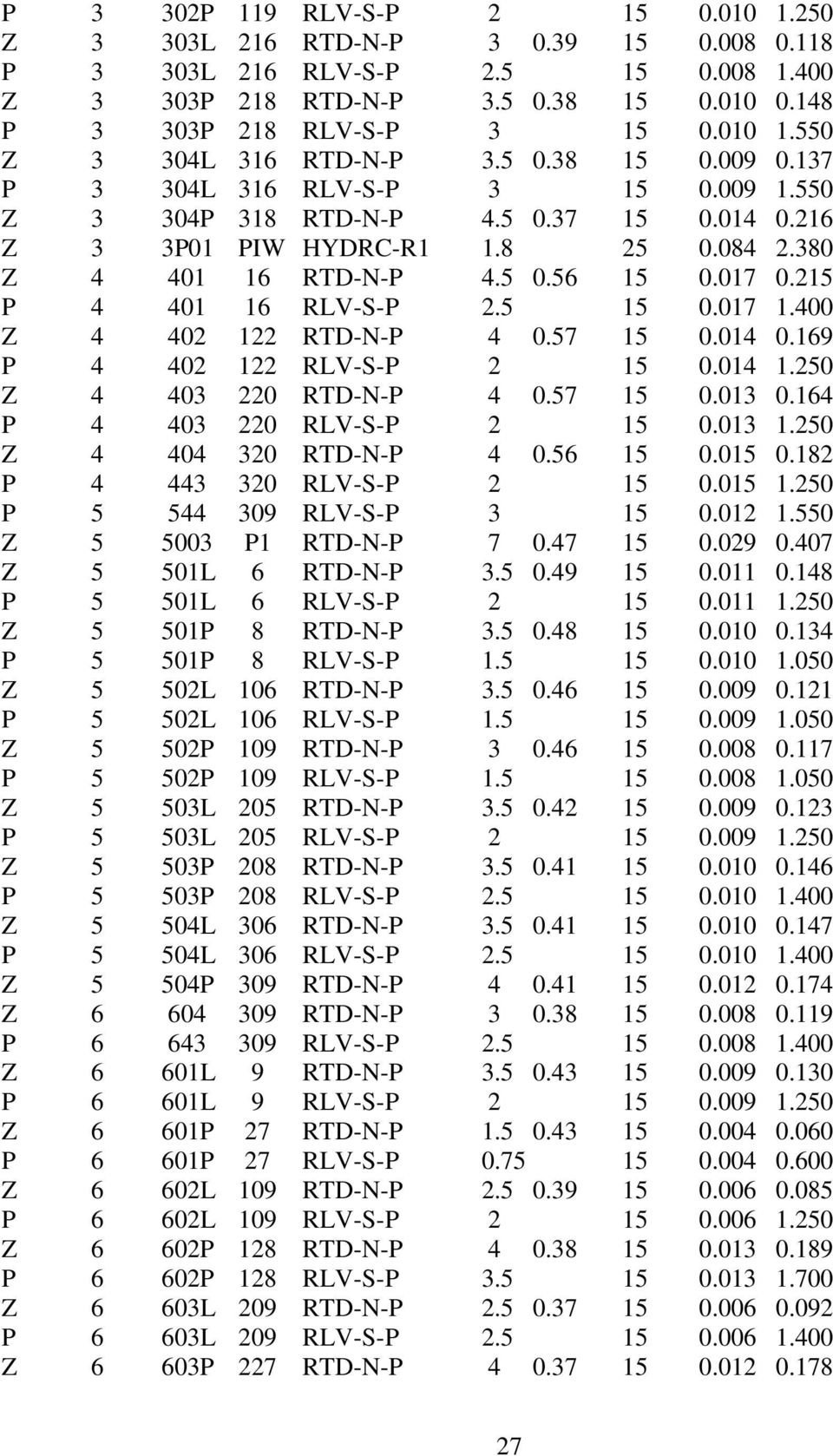

14 V.3. Nastawy Typ Z/P Pion Działka Pom symbol Nastawa auto rytet dn G kg/s Kv m 3 /h Z 1 101L 2 RTD-N-P P 1 101L 2 RLV-S-P Z 1 101P 1 RTD-N-P P 1 101P 1 RLV-S-P Z 1 102L 102 RTD-N-P P 1 102L 102 RLV-S-P Z 1 102P 101 RTD-N-P P 1 102P 101 RLV-S-P Z 1 103L 202 RTD-N-P P 1 103L 202 RLV-S-P Z 1 103P 201 RTD-N-P P 1 103P 201 RLV-S-P Z 1 104L 302 RTD-N-P P 1 104L 302 RLV-S-P Z 1 104P 301 RTD-N-P P 1 104P 301 RLV-S-P Z 1 1P01 PIW HYDRC-R P RLV-S-P Z 2 201L 25 RTD-N-P P 2 201L 25 RLV-S-P Z 2 201P 3 RTD-N-P P 2 201P 3 RLV-S-P Z 2 202L 116 RTD-N-P P 2 202L 116 RLV-S-P Z 2 202P 103 RTD-N-P P 2 202P 103 RLV-S-P Z 2 203L 215 RTD-N-P P 2 203L 215 RLV-S-P Z 2 203P 203 RTD-N-P P 2 203P 203 RLV-S-P Z 2 204L 315 RTD-N-P Z 2 204P 303 RTD-N-P P 2 204P 303 RLV-S-P Z 2 2P01 PIW HYDRC-R P RLV-S-P Z 3 301L 13 RTD-N-P P 3 301L 13 RLV-S-P Z 3 301P 14 RTD-N-P P 3 301P 14 RLV-S-P Z 3 302L 117 RTD-N-P P 3 302L 117 RLV-S-P Z 3 302P 119 RTD-N-P

15 P 3 302P 119 RLV-S-P Z 3 303L 216 RTD-N-P P 3 303L 216 RLV-S-P Z 3 303P 218 RTD-N-P P 3 303P 218 RLV-S-P Z 3 304L 316 RTD-N-P P 3 304L 316 RLV-S-P Z 3 304P 318 RTD-N-P Z 3 3P01 PIW HYDRC-R Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P P RLV-S-P Z P1 RTD-N-P Z 5 501L 6 RTD-N-P P 5 501L 6 RLV-S-P Z 5 501P 8 RTD-N-P P 5 501P 8 RLV-S-P Z 5 502L 106 RTD-N-P P 5 502L 106 RLV-S-P Z 5 502P 109 RTD-N-P P 5 502P 109 RLV-S-P Z 5 503L 205 RTD-N-P P 5 503L 205 RLV-S-P Z 5 503P 208 RTD-N-P P 5 503P 208 RLV-S-P Z 5 504L 306 RTD-N-P P 5 504L 306 RLV-S-P Z 5 504P 309 RTD-N-P Z RTD-N-P P RLV-S-P Z 6 601L 9 RTD-N-P P 6 601L 9 RLV-S-P Z 6 601P 27 RTD-N-P P 6 601P 27 RLV-S-P Z 6 602L 109 RTD-N-P P 6 602L 109 RLV-S-P Z 6 602P 128 RTD-N-P P 6 602P 128 RLV-S-P Z 6 603L 209 RTD-N-P P 6 603L 209 RLV-S-P Z 6 603P 227 RTD-N-P

16 Z 6 6P01 PIW HYDRC-R P RLV-S-P Z 7 701L 126 RTD-N-P P 7 701L 126 RLV-S-P Z 7 701P 21 RTD-N-P Z 7 701P 22 RTD-N-P P 7 701P 22 RLV-S-P P 7 701P 21 RLV-S-P Z 7 702P 125 RTD-N-P P 7 702P 125 RLV-S-P Z 7 703L 224 RTD-N-P P 7 703L 224 RLV-S-P Z 7 703P 223 RTD-N-P P 7 703P 223 RLV-S-P Z 7 704L 324 RTD-N-P P 7 704L 324 RLV-S-P Z 7 704P 323 RTD-N-P Z 7 7P01 PIW HYDRC-R Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z PIW1 HYDRC-R P WEZ ASV-PV G P RLV-S-P Z 9 901A 7 RTD-N-P P 9 901A 7 RLV-S-P Z 9 902A 107 RTD-N-P P 9 902A 107 RLV-S-P Z 9 903B 207 RTD-N-P P 9 903B 207 RLV-S-P P 9 903C 206 RLV-S-P Z 9 903D 206 RTD-N-P Z 9 904B 307 RTD-N-P P RLV-S-P Z A 110 RTD-N-P P A 110 RLV-S-P Z B 212 RTD-N-P P B 212 RLV-S-P Z A 312 RTD-N-P Z 10 10P01 PIW HYDRC-R P RLV-S-P Z A 4 RTD-N-P P A 4 RLV-S-P Z A 104 RTD-N-P

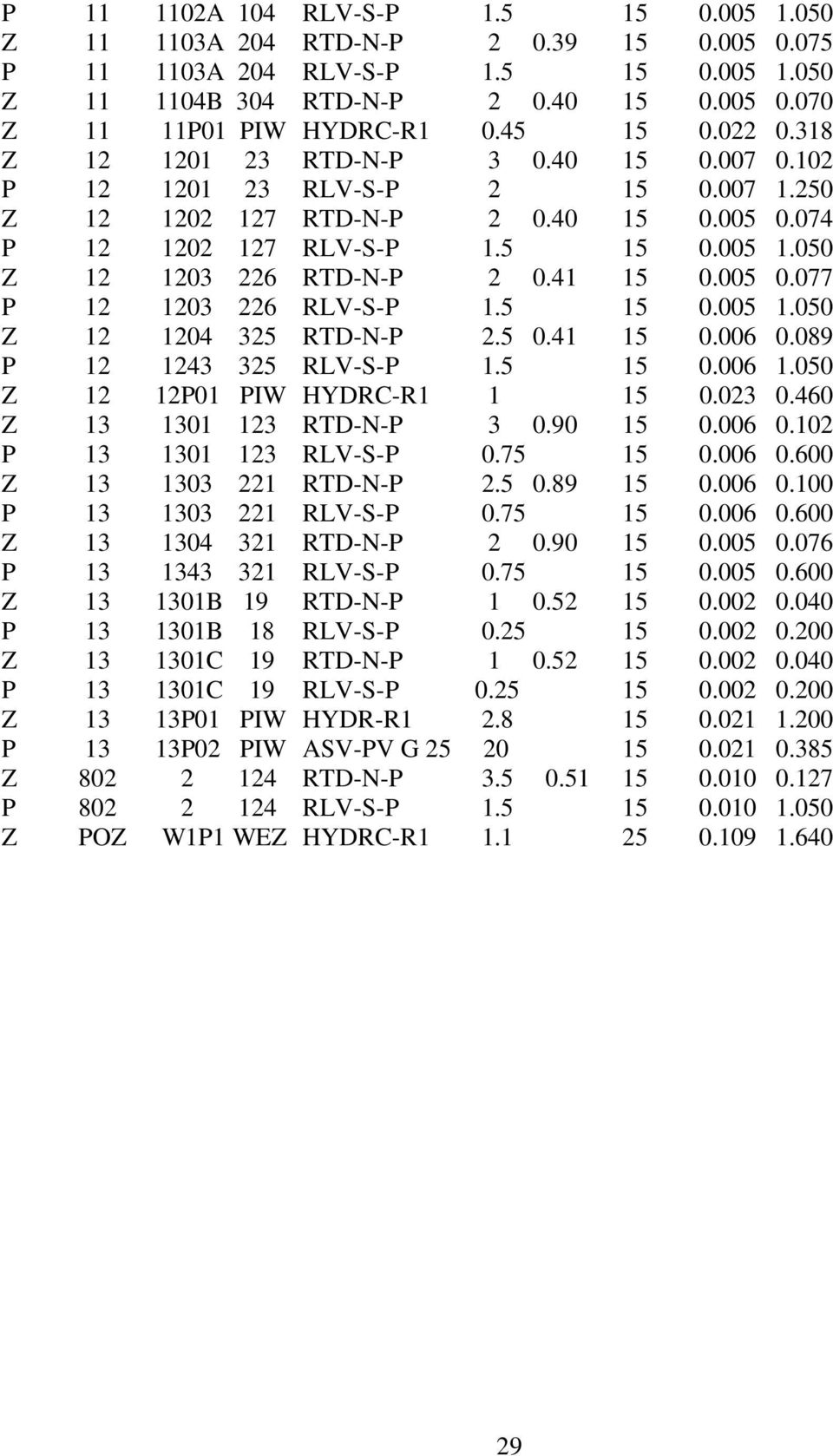

17 P A 104 RLV-S-P Z A 204 RTD-N-P P A 204 RLV-S-P Z B 304 RTD-N-P Z 11 11P01 PIW HYDRC-R Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z 12 12P01 PIW HYDRC-R Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z RTD-N-P P RLV-S-P Z B 19 RTD-N-P P B 18 RLV-S-P Z C 19 RTD-N-P P C 19 RLV-S-P Z 13 13P01 PIW HYDR-R P 13 13P02 PIW ASV-PV G Z RTD-N-P P RLV-S-P Z POZ W1P1 WEZ HYDRC-R
