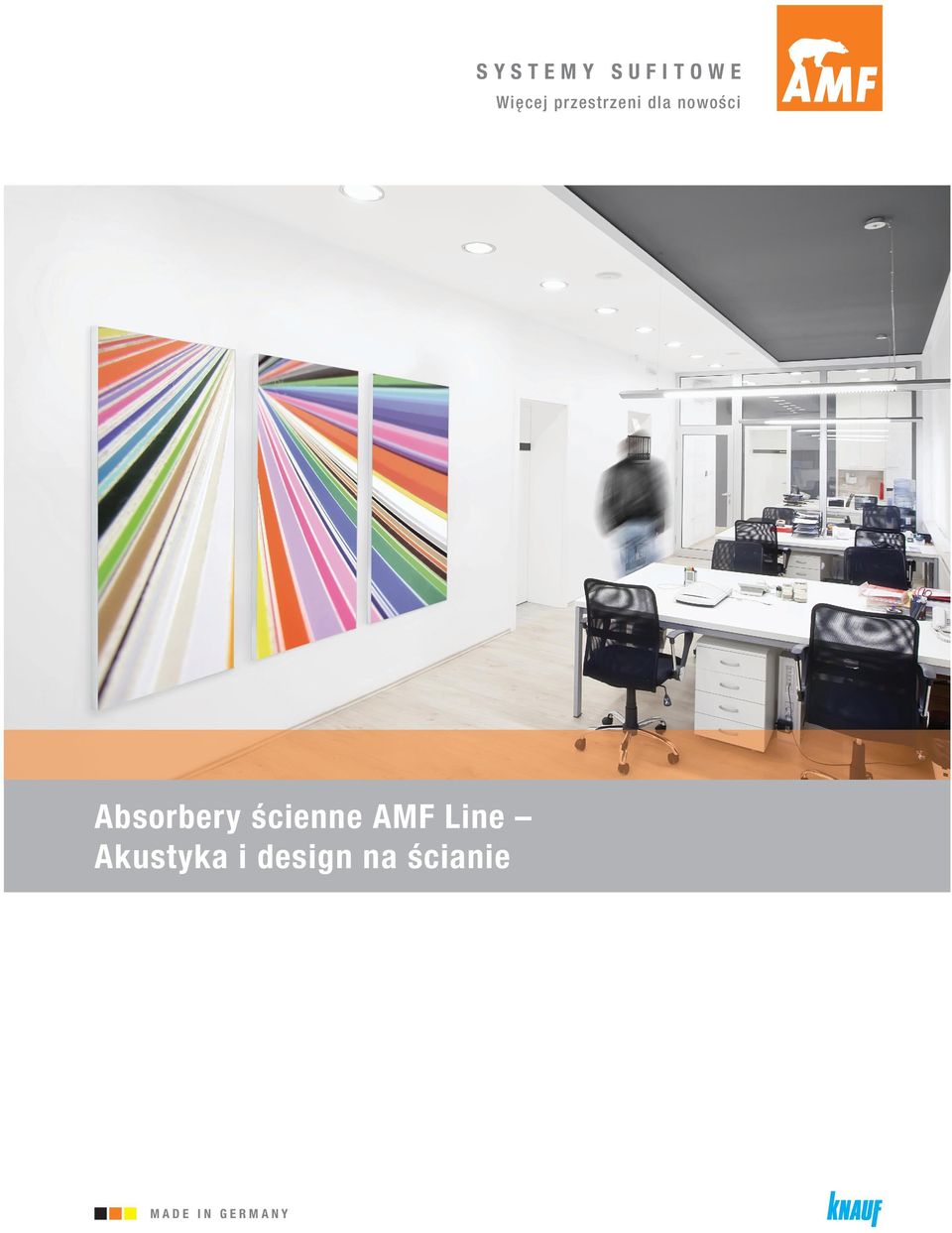

1 SYSTEMY SUFITOWE Więcej przestrzeni dla nowości Absorbery ścienne AMF Line Akustyka i design na ścianie MADE IN GERMANY _Prospekt Wandabsorber_PL.indd 1

2 Elementy akustyczne na ścianie czy nie wystarczy akustyczny sufit? Stworzenie możliwie jak najlepszej akustyki w pomieszczeniu wiąże się zazwyczaj z redukcją hałasu oraz zapobieganiem rozprzestrzenianiu się pogłosu. W pomieszczeniach, przy których projektowaniu zwrócono uwagę na akustykę, łatwiej jest uzyskać zdecydowanie większy komfort konwersacji. Sufit w ogromnym stopniu przyczynia się do poprawy akustyki w pomieszczeniu. W niektórych przypadkach powierzchnia sufitu nie wystarcza jednak do zoptymalizowania akustyki - chociażby w miejscach takich jak przedszkola czy szkoły. Bywa również, że akustyczny sufit podwieszany nie może zostać zamontowany z powodów technicznych, architektonicznych bądź z uwagi na przepisy chroniące budynki zabytkowe. Ma to miejsce np. w przypadku, gdy na suficie znajdują się freski bądź stiuk, gdy posiada on widoczne elementy drewniane lub w budynkach termoaktywnych. W takich przypadkach idealnym rozwiązaniem są absorbery ścienne. Ich obecność gwarantuje znaczną poprawę warunków akustycznych w pomieszczeniu _Prospekt Wandabsorber_PL.indd 2

3 Obszary zastosowań absorberów ściennych BUDYNKI UŻYTECZNOŚCI PUBLICZNEJ sale lekcyjne sale wykładowe poczekalnie kina restauracje pomieszczenia handlowe BUDYNKI BIUROWE gabinety pomieszczenia typu open space foyer sale konferencyjne _Prospekt Wandabsorber_PL.indd 3

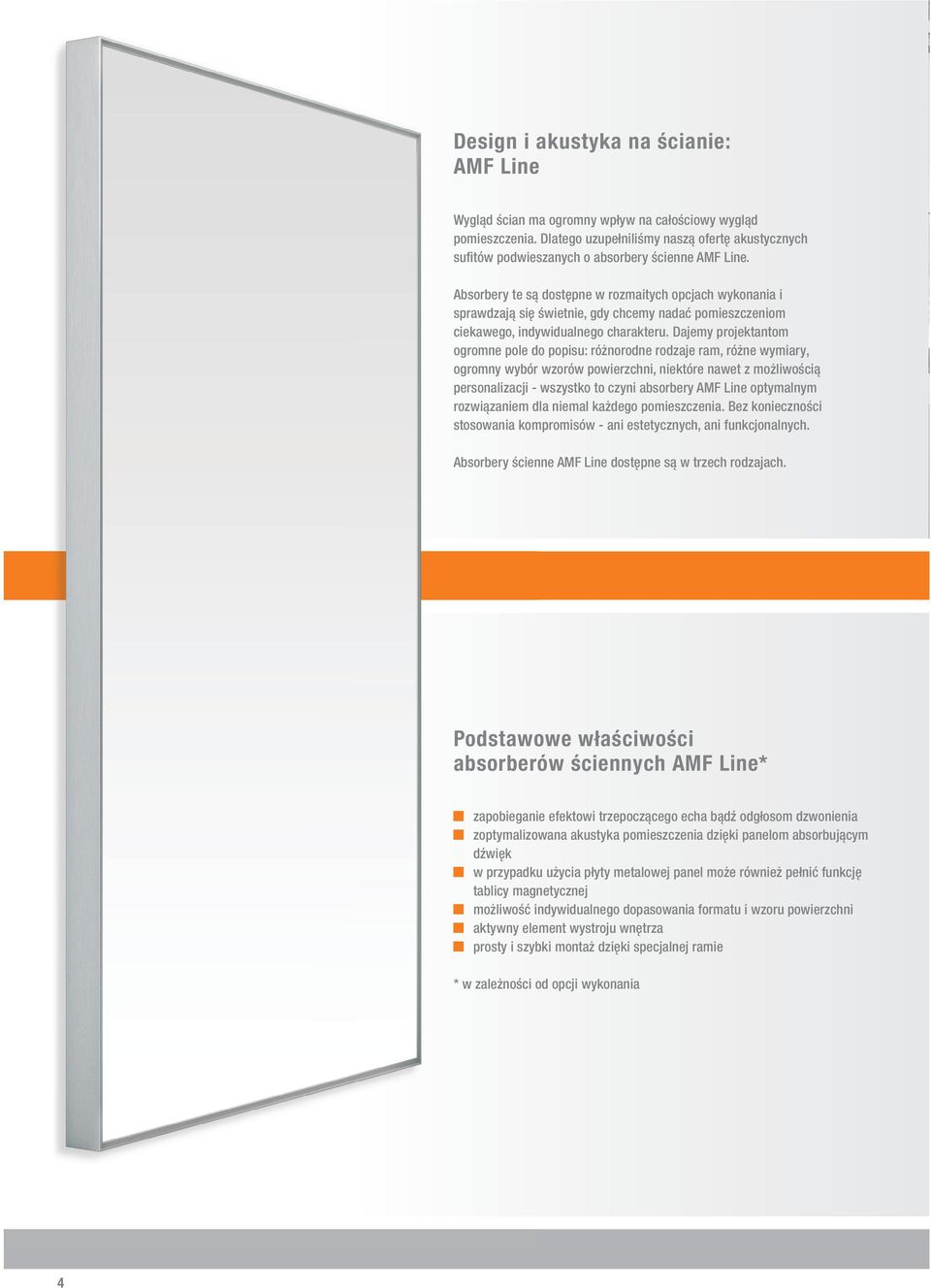

4 Design i akustyka na ścianie: AMF Line Wygląd ścian ma ogromny wpływ na całościowy wygląd pomieszczenia. Dlatego uzupełniliśmy naszą ofertę akustycznych sufitów podwieszanych o absorbery ścienne AMF Line. Absorbery te są dostępne w rozmaitych opcjach wykonania i sprawdzają się świetnie, gdy chcemy nadać pomieszczeniom ciekawego, indywidualnego charakteru. Dajemy projektantom ogromne pole do popisu: różnorodne rodzaje ram, różne wymiary, ogromny wybór wzorów powierzchni, niektóre nawet z możliwością personalizacji - wszystko to czyni absorbery AMF Line optymalnym rozwiązaniem dla niemal każdego pomieszczenia. Bez konieczności stosowania kompromisów - ani estetycznych, ani funkcjonalnych. Absorbery ścienne AMF Line dostępne są w trzech rodzajach. Podstawowe właściwości absorberów ściennych AMF Line* zapobieganie efektowi trzepoczącego echa bądź odgłosom dzwonienia zoptymalizowana akustyka pomieszczenia dzięki panelom absorbującym dźwięk w przypadku użycia płyty metalowej panel może również pełnić funkcję tablicy magnetycznej możliwość indywidualnego dopasowania formatu i wzoru powierzchni aktywny element wystroju wnętrza prosty i szybki montaż dzięki specjalnej ramie * w zależności od opcji wykonania 4

5 Przegląd absorberów ściennych AMF Line Absorbery dekoracyjne o określonych formatach, możliwość nadrukowania elementów graficznych. Dane techniczne Absorbery o dużych powierzchniach lub małe, dekoracyjne panele z materiałem rozpiętym na bezfugowej ramie, możliwość nadrukowania elementów graficznych. AMF Line Modern Materiał klasy ogniowej A2-s1,d0 zgodnie z EN Pochłanianie dźwięku EN ISO 354 (patrz str. 7) Absorbery o dużych powierzchniach i nieograniczonej długości. Dostępne ciekawe rozwiązania na ściany, w których znajdują się okna i drzwi. AMF Line Style AMF Line Classic A2-s1,d0 zgodnie z EN EN ISO 354 (patrz str. 9) w zależności od wzoru powierzchni EN ISO 354 (patrz str. 11) Odporność na wilgoć do 95% względnej wilgotności powietrza Wzory powierzchni warstwa flizu w kolorze białym lub z nadrukiem materiał w kolorze białym lub z nadrukiem do 95% względnej wilgotności powietrza warstwa flizu lub blacha perforowana Rodzaje płyt Thermatex Alpha krawędź SK płyty absorbujące z tworzywa piankowego Thermatex Alpha HD Thermatex db Acoustic Thermatex Acoustic Thermatex Kombimetall perf. krawędzie GN/SK lub AW/SK Wymiary płyt szerokość max mm wysokość max mm Wymiary ramy 600 mm x 1200 mm 1200 mm x 1200 mm 1200 mm x 1800 mm 1200 mm x 2400 mm formaty specjalne na zamówienie bez ograniczeń szerokość bez ograniczeń wysokość max mm Grubość ramy 43 mm Basic light: 20 mm Basic ES: 26 mm Basic DS: 49 mm 43 mm Kolor ramy aluminium naturalne, anodowane E6-EV1 aluminium naturalne, anodowane E6-EV1 biały podobny do RAL 9016 Waga 600 mm x 1200 mm: ok. 5 kg/szt mm x 1200 mm: ok. 9 kg/szt mm x 1800 mm: ok. 16 kg/szt mm x 2400 mm: ok. 25 kg/szt. Basic light: ok. 3 kg/m² Basic ES: ok. 5 kg/m² Basic DS: ok. 6 kg/m² w zależności od płyty: Thermatex db Acoustic: ok. 10 kg/m² Thermatex Kombimetall perf.: ok. 11 kg/m² szerokość 300, 312,5, 600 lub 625 mm wysokość max mm formaty specjalne na zamówienie _Prospekt Wandabsorber_PL.indd 5

6 Absorbery ścienne AMF Line Modern AMF Line Modern to absorber ścienny składający się z płyty z wełny mineralnej oraz aluminiowej ramy. Pokryta flizem powierzchnia absorbera AMF Line Modern występuje standardowo w kolorze białym, na zamówienie można na nią jednak nanieść dowolny kolor bądź wzór. Panel ścienny dostarczany jest w całości i bez problemu daje się zamontować przy użyciu dołączonych do zestawu narzędzi. W połączeniu ze specjalnym wypełnieniem akustycznym płyta osiąga świetne wartości w zakresie pochłaniania dźwięku _Prospekt Wandabsorber_PL.indd 6

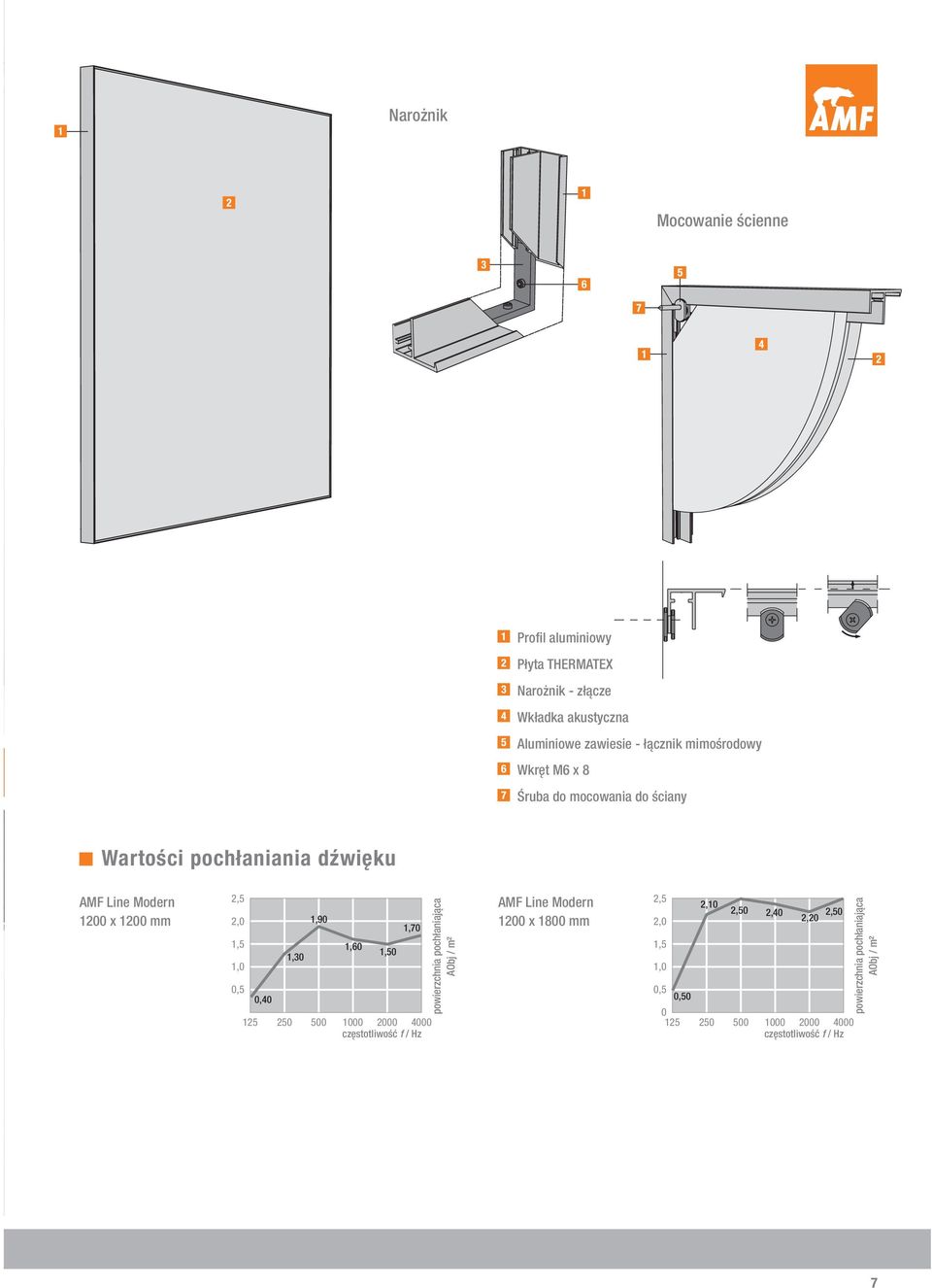

7 Narożnik Mocowanie ścienne 6 Profil aluminiowy Płyta THERMATEX Narożnik - złącze Wkładka akustyczna Aluminiowe zawiesie - łącznik mimośrodowy Wkręt M6 x 8 Śruba do mocowania do ściany 2,5 1,90 2,0 1,5 1,30 0,5 0,40 1,70 1,60 1, częstotliwość f / Hz AMF Line Modern 1200 x 1800 mm 2,5 2,10 2,0 1,5 0,5 0,50 2,50 2,40 2,20 2,50 powierzchnia pochłaniająca AObj / m² AMF Line Modern 1200 x 1200 mm powierzchnia pochłaniająca AObj / m² Wartości pochłaniania dźwięku częstotliwość f / Hz _Prospekt Wandabsorber_PL.indd 7

8 Absorbery ścienne AMF Line Style Płachta materiału z możliwością pokrycia dowolnym wzorem, naciągnięta na elegancką aluminiową ramę - to AMF Line Style. Rama posiada na całej długości specjalne żłobienie, w którym mocowany jest materiał. Dzięki sprytnemu systemowi montażu materiał można bezproblemowo zdjąć i wymienić na nowy wzór - szybko, prosto i bez konieczności użycia specjalistycznych narzędzi! Profil dostarczany jest razem z systemem łączenia narożników. Basic light: Lekki profil dla mniejszych formatów, pokrycie materiałem po jednej stronie Basic ES: Profil dla wszystkich formatów, pokrycie materiałem po jednej stronie Basic DS: Profil dla paneli ściennych pokrytych materiałem po dwóch stronach, dostępny z najbardziej absorbującymi wkładkami akustycznymi _Prospekt Wandabsorber_PL.indd 8

9 Przekrój profili Basic light Basic ES Basic DS ,8 0,6 0,4 0,15 0,2 0,30 0,55 0, Narożnik Narożnik typu soft Profil aluminiowy Pokrycie materiałowe Narożnik Narożnik typu soft Narożnik typu soft dostępny tylko dla: Basic ES i Basic DS Wartości pochłaniania dźwięku AMF Line Style Basic light: 20 mm 0,85 0, częstotliwość f / hz praktyczne pochłanianie dźwięku α p AMF Line Style Basic ES: 26 mm 0,8 0,6 0,4 0,2 0,15 0,35 0,65 0,85 0,90 0, częstotliwość f / hz praktyczne pochłanianie dźwięku α p AMF Line Style Basic DS: 49 mm 0,8 0,6 0,4 0,2 0,25 0,60 0,90 0 0,90 0, częstotliwość f / hz praktyczne pochłanianie dźwięku α p 9

10 ThERMATEx Alpha hd ThERMATEx db Acoustic ThERMATEx Acoustic ThERMATEx Kombimetall perforowany Absorbery ścienne AMF Line Classic AMF Line Classic to system modularnych absorberów ściennych nadający się również dla dużych powierzchni. Dzięki inteligentnemu systemowi profili o wymiarach do 3,75m, które można łączyć ze sobą, absorber może mieć właściwie dowolną długość. Dostępne są również rozwiązania dla pomieszczeń, w których absorbery chcemy zamontować na ścianach z drzwiami lub oknami. Absorbery wykonywane są na bazie zarówno powierzchni pokrytych flizem, jak i powierzchni metalowych, i montowane w systemie z krawędzią ukrytą _Prospekt Wandabsorber_PL.indd :25

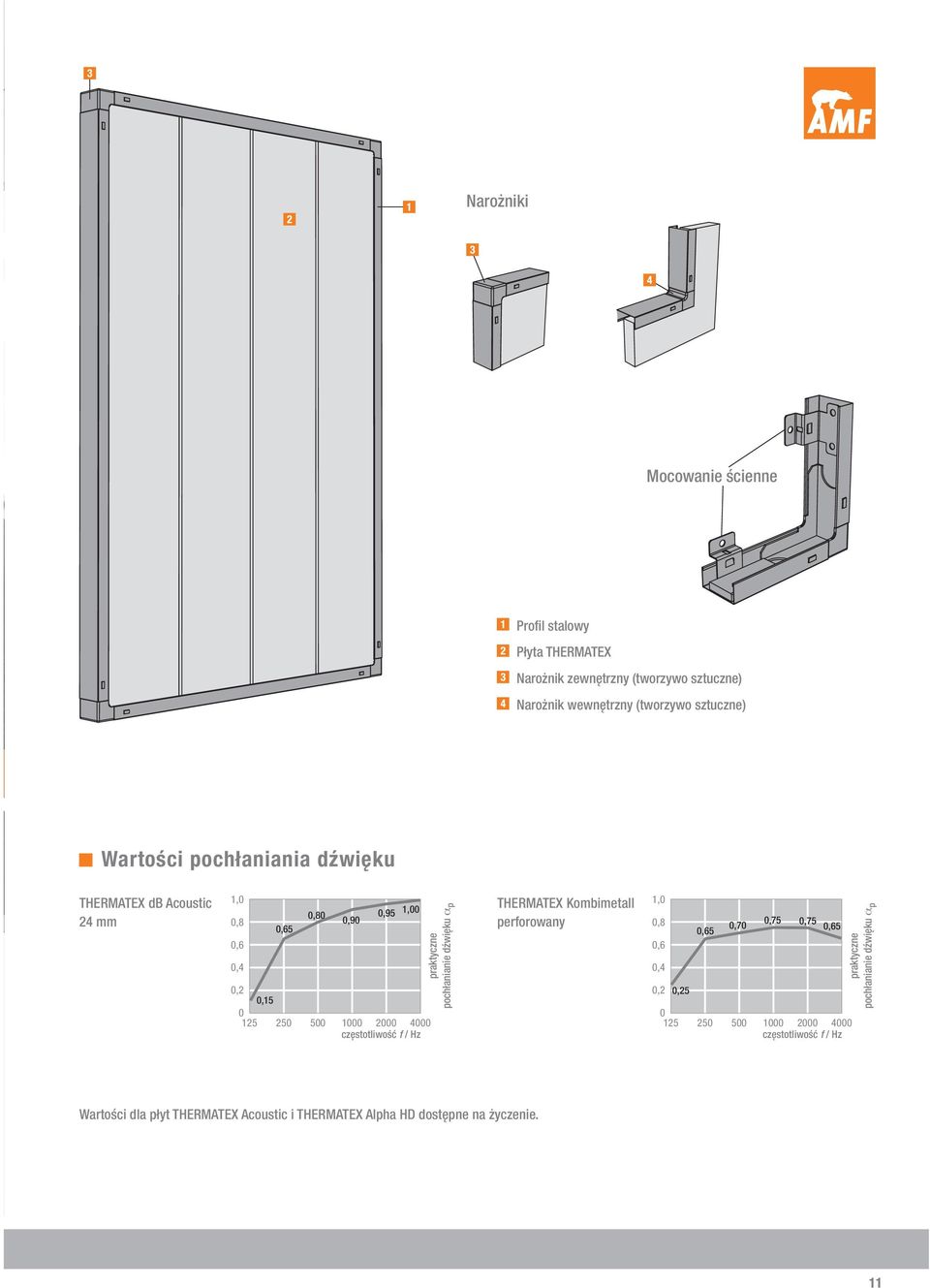

11 Narożniki Mocowanie ścienne Profil stalowy Płyta ThERMATEx Narożnik zewnętrzny (tworzywo sztuczne) Narożnik wewnętrzny (tworzywo sztuczne) Wartości pochłaniania dźwięku ThERMATEx db Acoustic 24 mm 0,8 0,6 0,4 0,65 0,80 0,90 0,95 0 0,2 0, częstotliwość f / hz praktyczne pochłanianie dźwięku α p ThERMATEx Kombimetall perforowany 0,8 0,6 0,4 0,2 0,25 0,65 0,70 0,75 0,75 0, częstotliwość f / hz praktyczne pochłanianie dźwięku α p Wartości dla płyt ThERMATEx Acoustic i ThERMATEx Alpha hd dostępne na życzenie. 11

12 Z powodów uwarunkowanych jakością i kolorem wydruku w przedłożonym katalogu mogą wystąpić odchylenia od wyglądu oryginalnego produktu. Wiążący wybór produktu powinien być dokonany na podstawie oryginalnych próbek. Wszystkie dane i techniczne informacje zawarte w tym katalogu lub innych publikacjach, przedstawiających systemy sufitowe AMF, opierają się na wynikach badań, które uzyskano w warunkach laboratoryjnych. Po stronie klienta leży odpowiedzialność za decyzję, czy takie dane i informacje techniczne mogą mieć zastosowanie w przypadku konkretnego obiektu. Wszystkie dane odpowiadają aktualnemu stanowi technicznemu. Należy przestrzegać wszystkich ważnych świadectw badań, opinii rzeczoznawców i wskazówek montażu. Przy zastosowaniu wyłącznie produktów i części systemowych AMF obowiązują rozwiązania techniczne zawarte i potwierdzone w zewnętrznych i wewnętrznych świadectwach badań. Jakiekolwiek świadczenia gwarancyjne nie będą możliwe w przypadku użycia innych produktów (lub kombinacji z innymi produktami). Przy montażu sufitu należy wziąć pod uwagę, że płyty sufitowe z różnych cykli produkcyjnych (data / numer pro dukcji) nie powinny być łączone. Techniczne zmiany bez wcześniejszego zawiadomienia są zastrzeżone. Poza tym obowiązują nasze ogólne warunki sprzedaży, dostaw i płatności. Ten katalog traci ważność wraz z ukazaniem się nowego nakładu! Pomyłki i błędy w druku zastrzeżone. Znak jakości RAL zapewnia niezmiennie wysoką jakość wełny mineralnej AMF, jak również jej biologiczną rozpuszczalność. Knauf AMF GmbH & Co. KG posiada certyfikaty ISO 9001 i ISO Zeskanuj kod telefonem komórkowym i pobierz broszurę w formie pliku PDF. 01/2013 Knauf AMF Sp.z.o.o. Al. Jerozolimskie 195b PL Warszawa Tel. +48 (0) Fax +48 (0) info@knaufamf.pl _Prospekt Wandabsorber_PL.indd :25
