2 ! Hala sportowa o wymiarach płyty 45,7 m x 32,0 m i kubaturze ok m 3. Wysokość hali od poziomu płyty do blachy trapezowej od ok. 10,25 m do 15,0 m. Ściany murowane i otynkowane, do wysokości +375 cm pokryte okładziną z korka grubości 8 mm. Podłoga sportowa na legarach. Dach łukowy o konstrukcji z drewna klejonego przykryty blachą trapezową. Wzdłuż ścian bocznych i jednej ze szczytowych na poziomie +413 zlokalizowana galeria. Przy jednej ze ścian szczytowych składane trybuny na ok. 500 miejsc. ( Hale sportowe zlokalizowane przy szkołach muszą najczęściej łączyć różne funkcje: - Lekcje wychowania fizycznego - Zajęcia gimnastyki korekcyjnej - Zajęcia rekreacyjne - Treningi - Zawody sportowe - Koncerty i przedstawienia - Egzaminy Dla poprawnego przeprowadzenia tych różnorodnych zajęć konieczne jest: - Obniżenie ogólnego poziomu hałasu, który przyspiesza zmęczenie i zmusza do nadmiernego forsowania głosu. - Zmniejszenie pogłosu dla zwiększenia zrozumiałości mowy. Dotyczy to zarówno komunikacji bezpośredniej (naturalnej) jak i z użyciem nagłośnienia. Krótszy pogłos jest też pożądany w trakcie koncertów muzycznych. Przygotowywana do publikacji polska norma PN-B (planowana publikacja 27 lipca 2015) zaleca maksymalny czas pogłosu w salach sportowych o kubaturze większej niż 5000 m 3 na poziomie (dla pasm oktawowych o środkowych częstotliwościach Hz) Czas pogłosu w hali przy obecnym wykończeniu można szacować na Częstotliwość Hz Hz Hz Hz Hz * * * Czas pogłosu (wg Sabine a) 3,4 s 4000 Hz )! W związku z powyższym zaleca się zainstalowanie materiałów dźwiękochłonnych na powierzchni dachu i częściowo ścian.

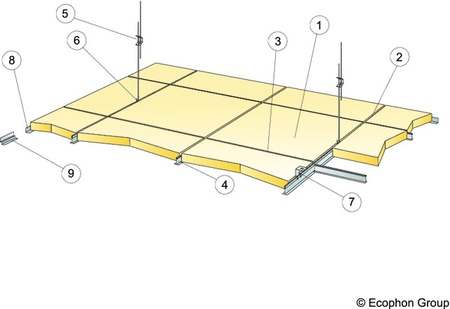

3 W polach pomiędzy dźwigarami a płatwiami instalowany sufit dźwiękochłonny. Płyty o grubości 35mm i wymiarach 1200/600. Płyty kładzione na konstrukcji nośnej z profili T24 HD montowanej za pomocą uchwytów do montażu bezpośredniego (nr 7 na rysunku poniżej) do blachy trapezowej. Łączna powierzchnia paneli dźwiękochłonnych na dachu wynosi ok m 2. Płyty ze sprasowanej wełny szklanej o grubości 35 mm, w formacie 600/1200 mm. Powierzchnia licowa pokryta tkaniną z włókna szklanego. Tył płyty pokryty welonem szklanym, krawędzie prosto cięte. Utrzymanie w czystości: Codzienne odkurzanie ręczne i maszynowe. Przecieranie na mokro raz w tygodniu. Odporność na wilgoć : Panele wytrzymują wilgotność względną powietrza do 95% przy temperaturze 30 C bez ugięcia, wypaczenia czy też rozwarstwienia (EN 13964). Bezpieczeństwo pożarowe: Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO Akustyka: Klasa pochłaniania dźwięku A dla c.w.k. 200 mm wg EN ISO α w = 1,00. Współczynniki pochłaniania dla poszczególnych częstotliwości dla c.w.k 200 mm podano poniżej: 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 0,50 0,95 1,00 1,00 1,00 1,00 Dodatkowo, w celu dalszego obniżenia pogłosu, obniżenia poziomu dźwięku i ograniczenia trzepoczącego echa, zaleca się instalację paneli dźwiękochłonnych na przeciwległej do widowni ścianie hali. Pomiędzy oknami instalowane panele ścienne o wymiarach 600/2700. Panele instalowane pionowo i tworzące pas, którego górna krawędź

4 powinna być na poziomie krawędzi nadproży okiennych. Pod oknami te same panele docięte tak aby zrównały się z dolna krawędzią paneli instalowanych pomiędzy oknami. Panele montowane bezpośrednio do ściany za pomocą systemowych profili WP z aluminium ekstrudowanego. Płyty ze sprasowanej wełny szklanej o grubości 40 mm, w formacie 600/2700 mm. Powierzchnia licowa pokryta tkaniną z włókna szklanego. Tył płyty pokryto welonem szklanym, krawędzie krótkie prosto cięte, krawędzie długie sfazowane z zawiniętą powłoką licową i wpustem. Utrzymanie w czystości: Codzienne odkurzanie ręczne i maszynowe. Przecieranie na mokro raz w tygodniu. Odporność na wilgoć : Panele wytrzymują wilgotność względną powietrza do 95% przy temperaturze 30 C bez ugięcia, wypaczenia czy też rozwarstwienia (EN 13964). Bezpieczeństwo pożarowe: Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO Akustyka: Klasa pochłaniania dźwięku A dla c.w.k. 45 mm wg EN ISO α w = 1,00. Współczynniki pochłaniania dla poszczególnych częstotliwości dla montażu bezpośrednio na ścianie podano poniżej: 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 0,25 0,75 1,00 1,00 1,00 1,00!! Przy opisanym powyżej układzie paneli dźwiękochłonnych obliczeniowy czas pogłosu w pustej sali sportowej wyniesie: Częstotliwość

5 Czas pogłosu (wg Knudsena) Hz Hz Hz Hz Hz Hz * ( ) 2,2 s Statystyczne metody obliczania czasu pogłosu (w tym wg wzoru Knudsena) zakładają, że dźwięk w pomieszczeniu jest idealnie rozproszony. Ponieważ założenie to w przedmiotowej sali sportowej nie może być spełnione ze względu na nierównomierne rozłożenie materiałów dźwiękochłonnych oraz zbyt małą ilość obiektów rozpraszających dźwięk - rzeczywisty czas pogłosu mierzony w hali będzie nieco dłuższy niż to wynika z powyższej tabelki (o ok. 20%). Oznacza to, że wymagania normy dla sal sportowych o kubaturze większej niż 5000 m 3 w będzie spełnione w pasmach Hz. Dla pasma 250 Hz wymaganie będzie spełnione na styk lub lekko przekroczone. W przypadku poprzestania na etapie I (instalacji paneli dźwiękochłonnych jedynie na powierzchni dachu) czas pogłosu powinien się utrzymywać na poziomie 2,0 2,5 s.
