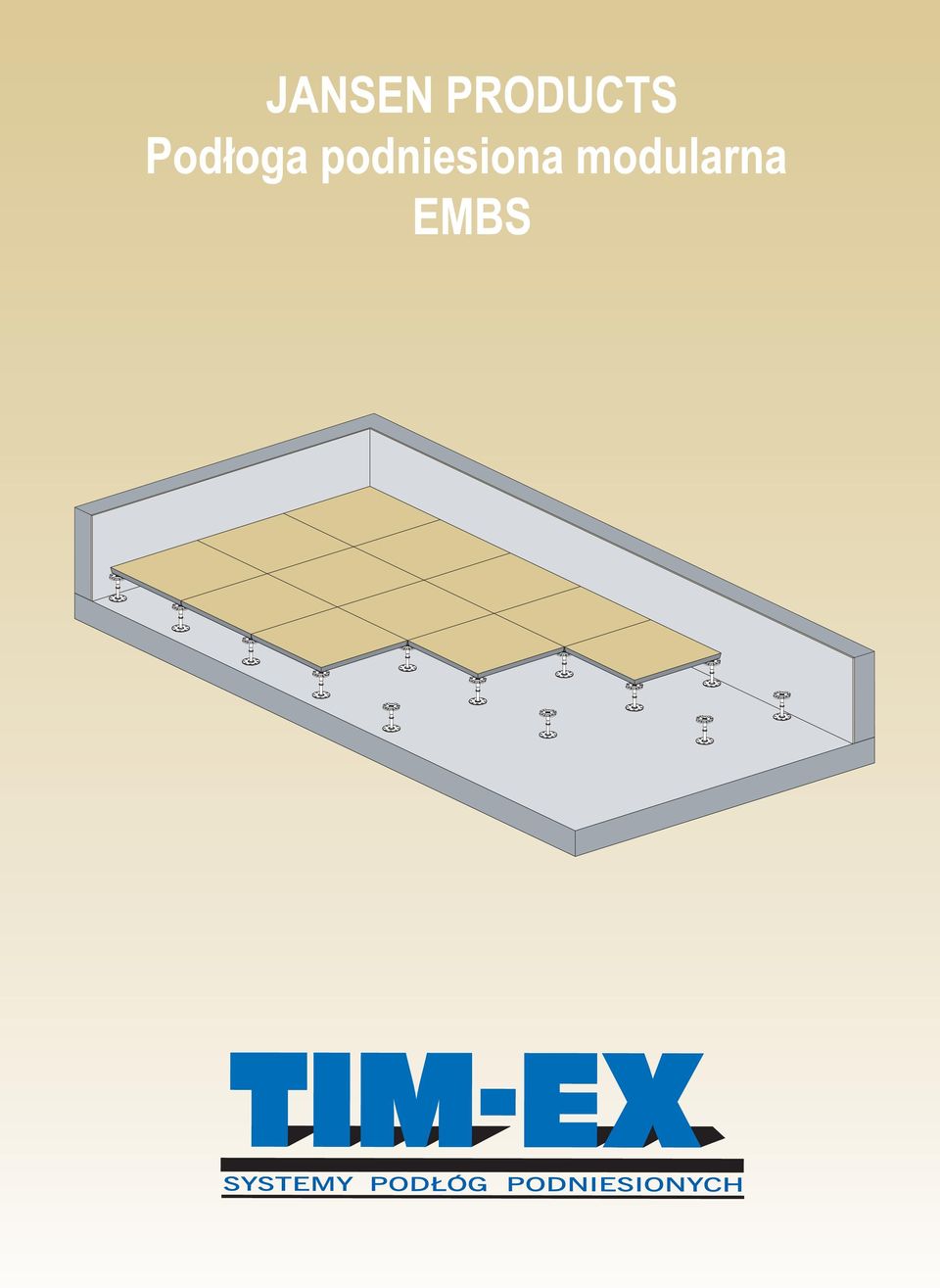

Podłoga podniesiona modularna EMBS

Transkrypt

1

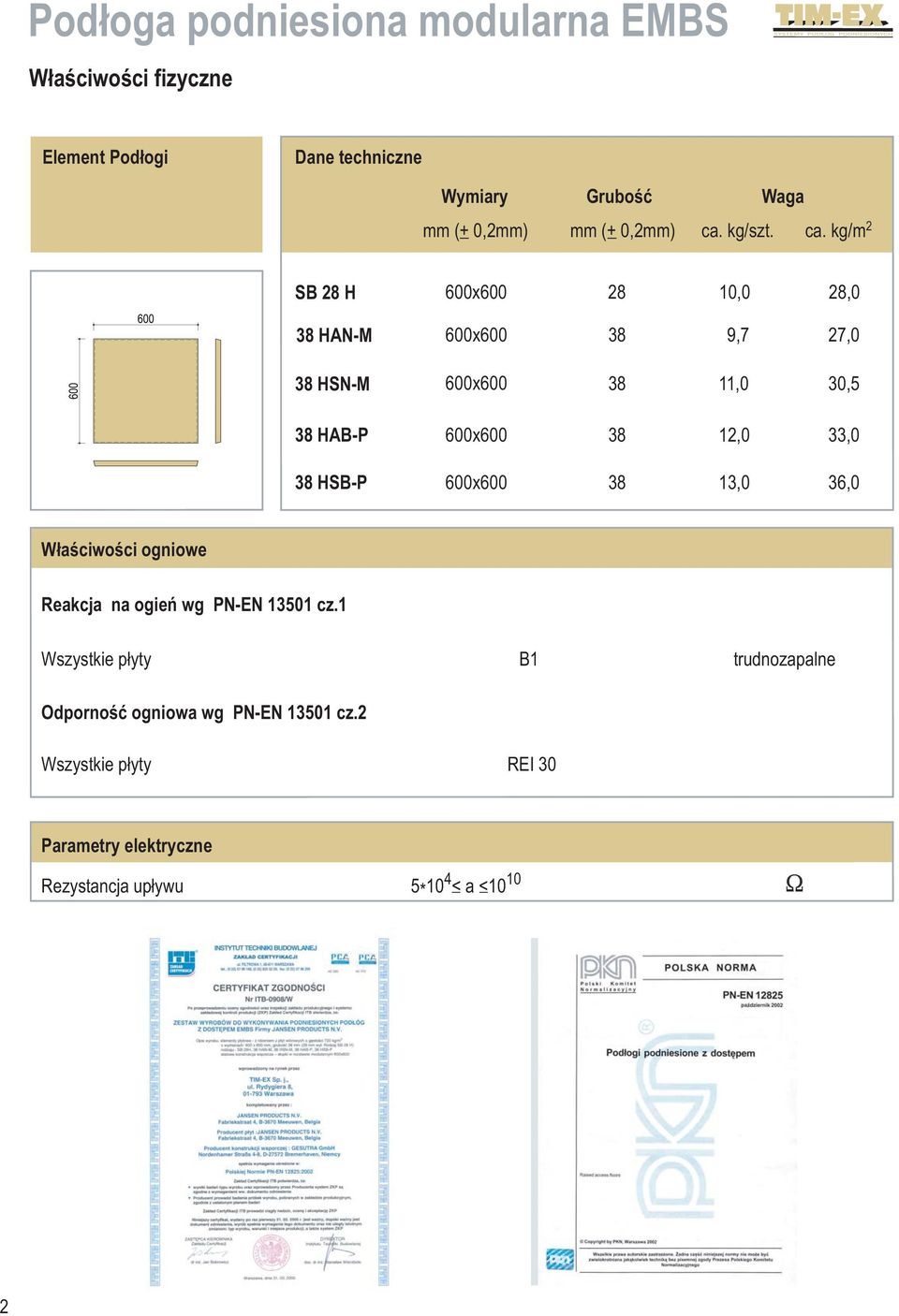

2 Właściwości fizyczne Element Podłogi Dane techniczne Wymiary mm (+_ 0,mm) Grubość Waga mm (+_ 0,mm) ca. kg/szt. ca. kg/m SB 8 H 600x ,0 8,0 38 HAN-M 600x ,7 7,0 38 HSN-M 600x ,0 30,5 38 HAB-P 600x ,0 33,0 38 HSB-P 600x ,0 36,0 Właściwości ogniowe Reakcja na ogień wg PN-EN cz.1 Wszystkie płyty B1 trudnozapalne Odporność ogniowa wg PN-EN cz. Wszystkie płyty REI 30 Parametry elektryczne Rezystancja upływu 5*10 4 < _ a <10 _ 10

3 Dane techniczne i właściwości mechaniczne Melamina, folia aluminiowa, blacha stalowa lub wykładzina (np. PCV) Rdzeń z płyty wiórowo-żywicznej Obrzeże z PCV Folia aluminiowa lub blacha stalowa 38 (8) - Grubość płyty w mm SB - Steel Box - Płyta w płaszczu stalowym H - Płyta wiórowa A - Folia aluminiowa S - Blacha stalowa B - Wykładzina P - PCV Właściwości mechaniczne PN-EN 185:00 Gęstość >70 _ kg/m 3 Klasyfikacja wg PN-EN 185:00 Klasa nośności Siła niszcząca Współczynnik bezpieczeństwa EMBS Klasa nośności Nośność [kn] (=Siła niszcząca / wsp. bezpieczeństwa) 1 >4 _ >6 _ SB 8 H 38 HAN-M A 1 A 3 3 >8 _ 38 HSN-M A 3 4 >9 _ 38 HAB-P 1 A 5 >10 _ 38 HSB-P A 3 6 >1 _ Badanie wykonuje się stemplem 5x5mm (symulacja nacisku punktowego) w najsłabszym miejscu systemu (np. środek krawędzi płyty) 3

4 Detale Uszczelka systemowa Stopka podłogi podniesionej Gruntowanie przeciwpyłowe Cokolik Uszczelka systemowa Stopka podłogi podniesionej Wykładzina (np. PCV) Gruntowanie przeciwpyłowe Styk ze ścianą lekką Styk ze ścianą konstrukcyjną Opcjonalnie dodatkowa stopka Cokolik Stopka podłogi podniesionej Wykładzina (np. PCV) Gruntowanie przeciwpyłowe Gruntowanie przeciwpyłowe Ustawienie ściany lekkiej na podłodze Wykorzystanie przestrzeni pod podłogą na instalacje Stopka podłogi podniesionej Gruntowanie przeciwpyłowe Wykładzina (np. dywanowa) Uszczelka pęczniejąca Profil UD Profil UD Uszczelka pęczniejąca Przegroda ogniowa 4

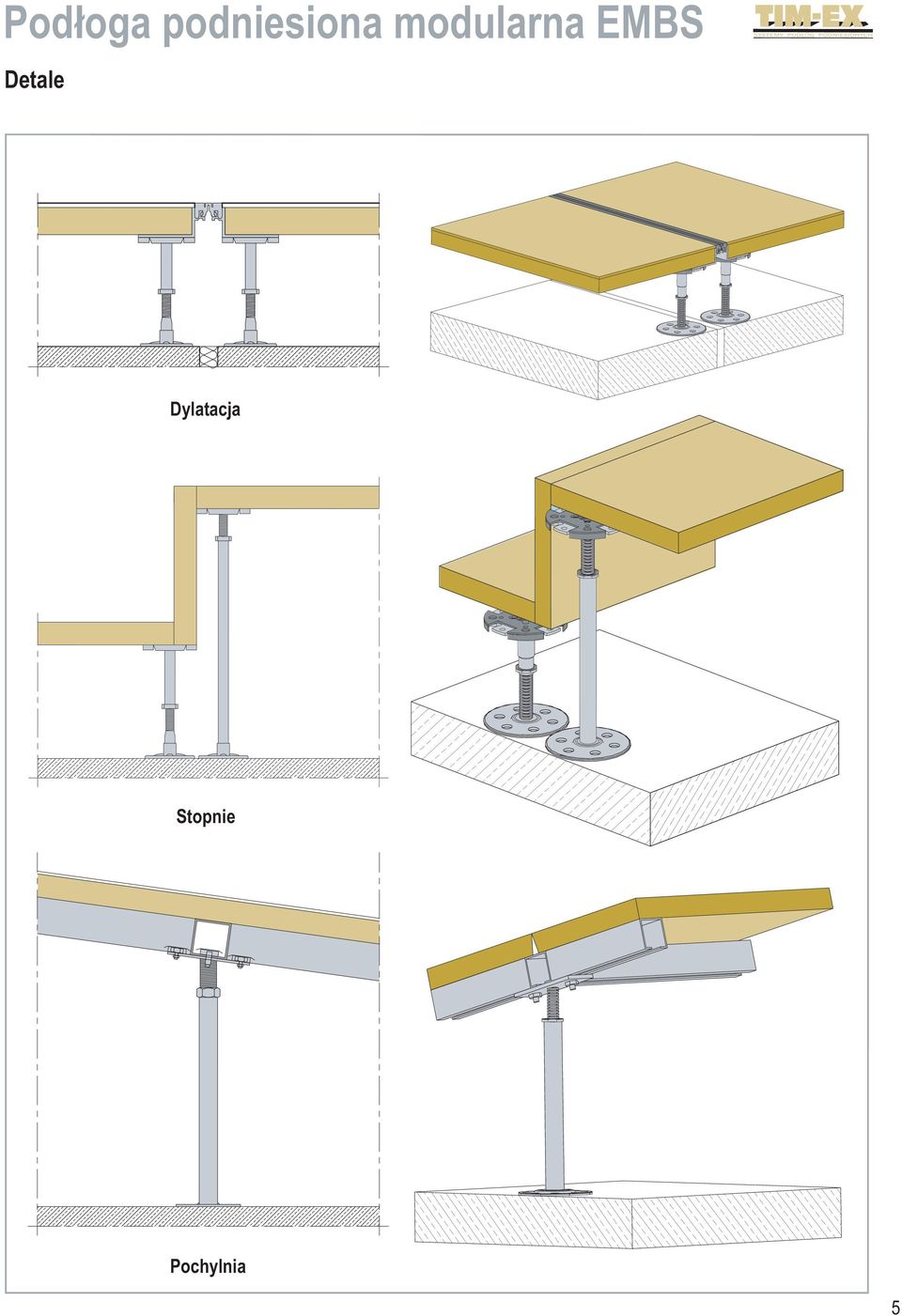

5 Detale Dylatacja Stopnie Pochylnia 5

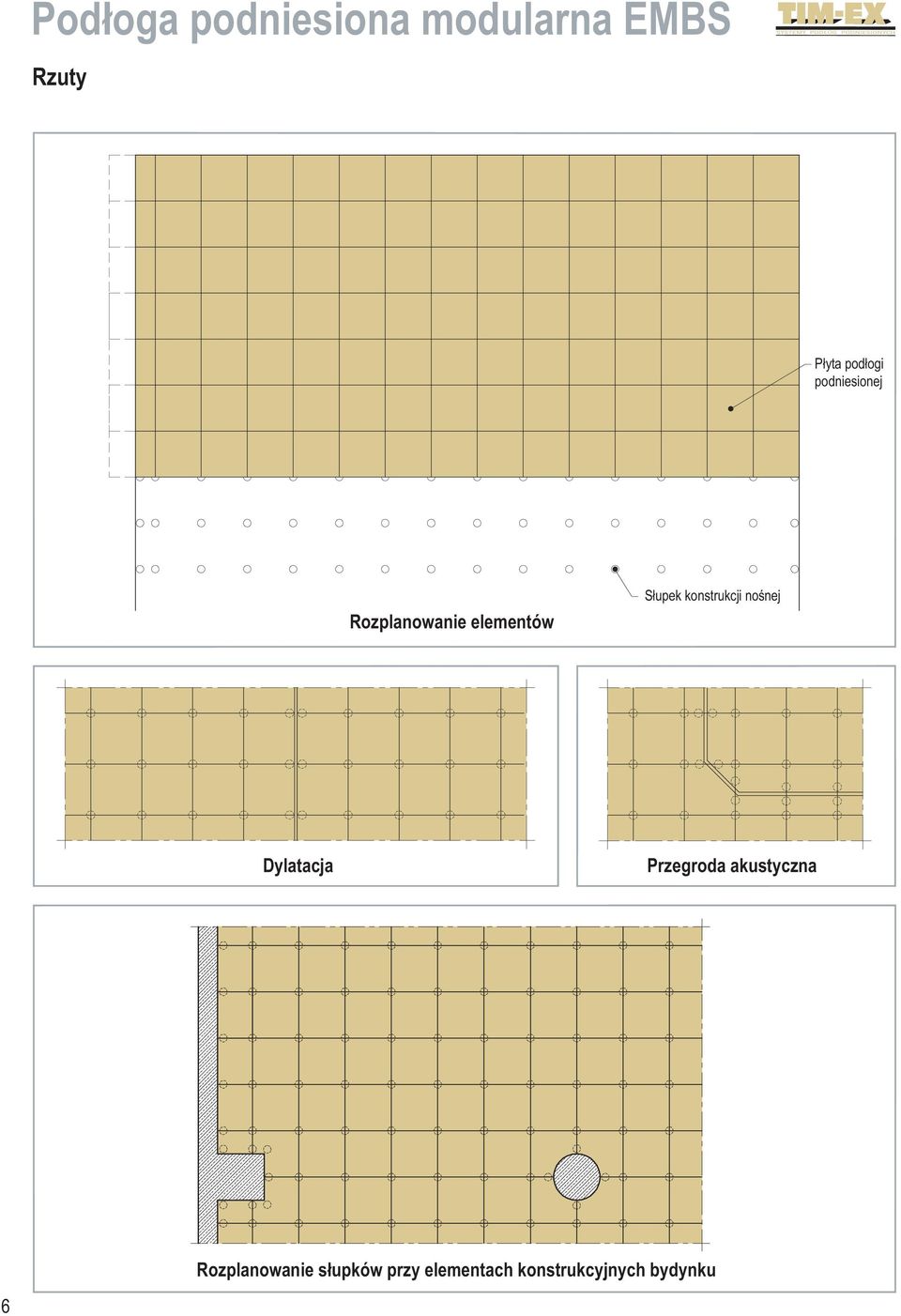

6 Rzuty Płyta podłogi podniesionej Rozplanowanie elementów Słupek konstrukcji nośnej Dylatacja Przegroda akustyczna Rozplanowanie słupków przy elementach konstrukcyjnych bydynku 6

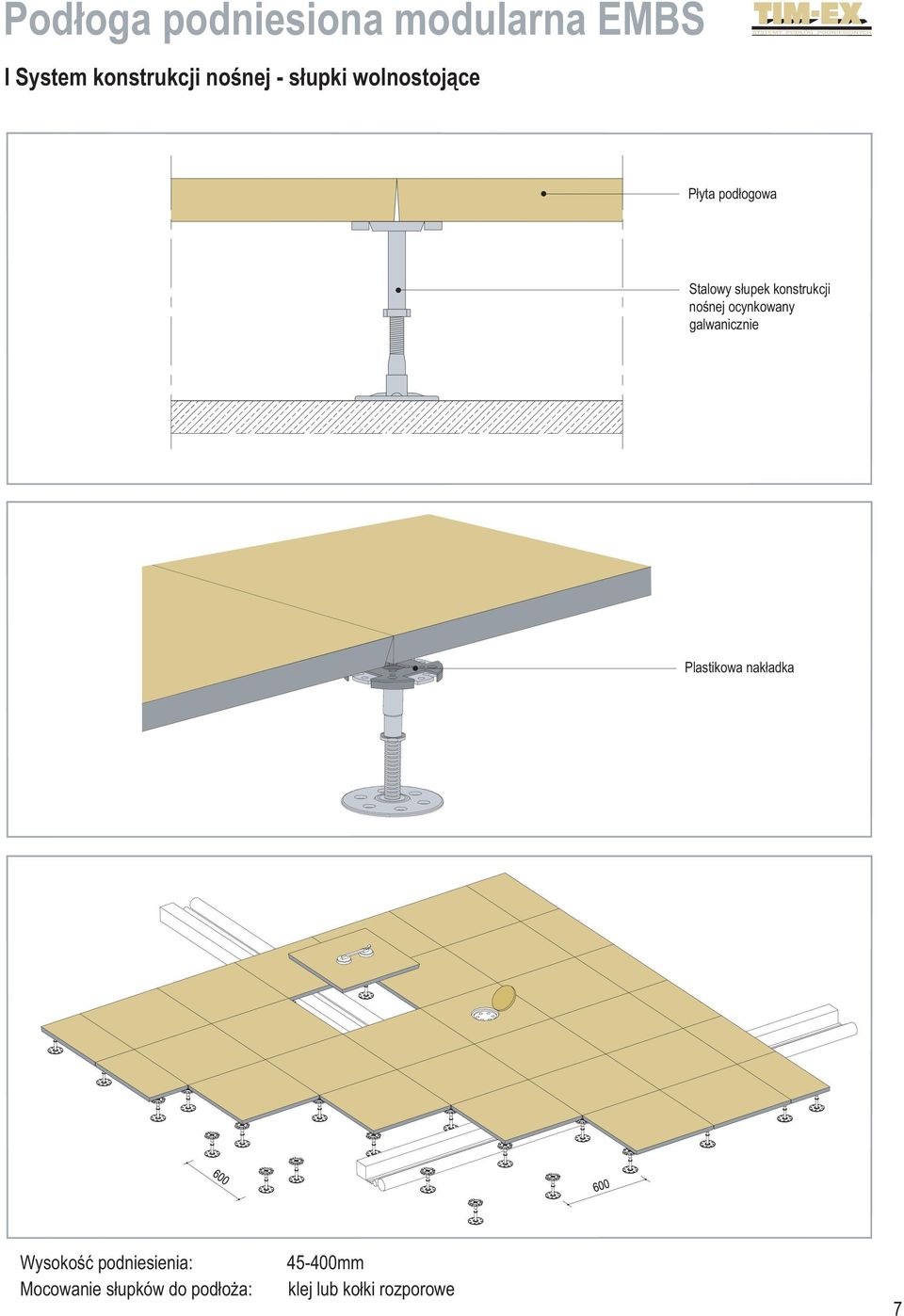

7 I System konstrukcji nośnej - słupki wolnostojące Płyta podłogowa Stalowy słupek konstrukcji nośnej ocynkowany galwanicznie Plastikowa nakładka Wysokość podniesienia: Mocowanie słupków do podłoża: mm klej lub kołki rozporowe 7

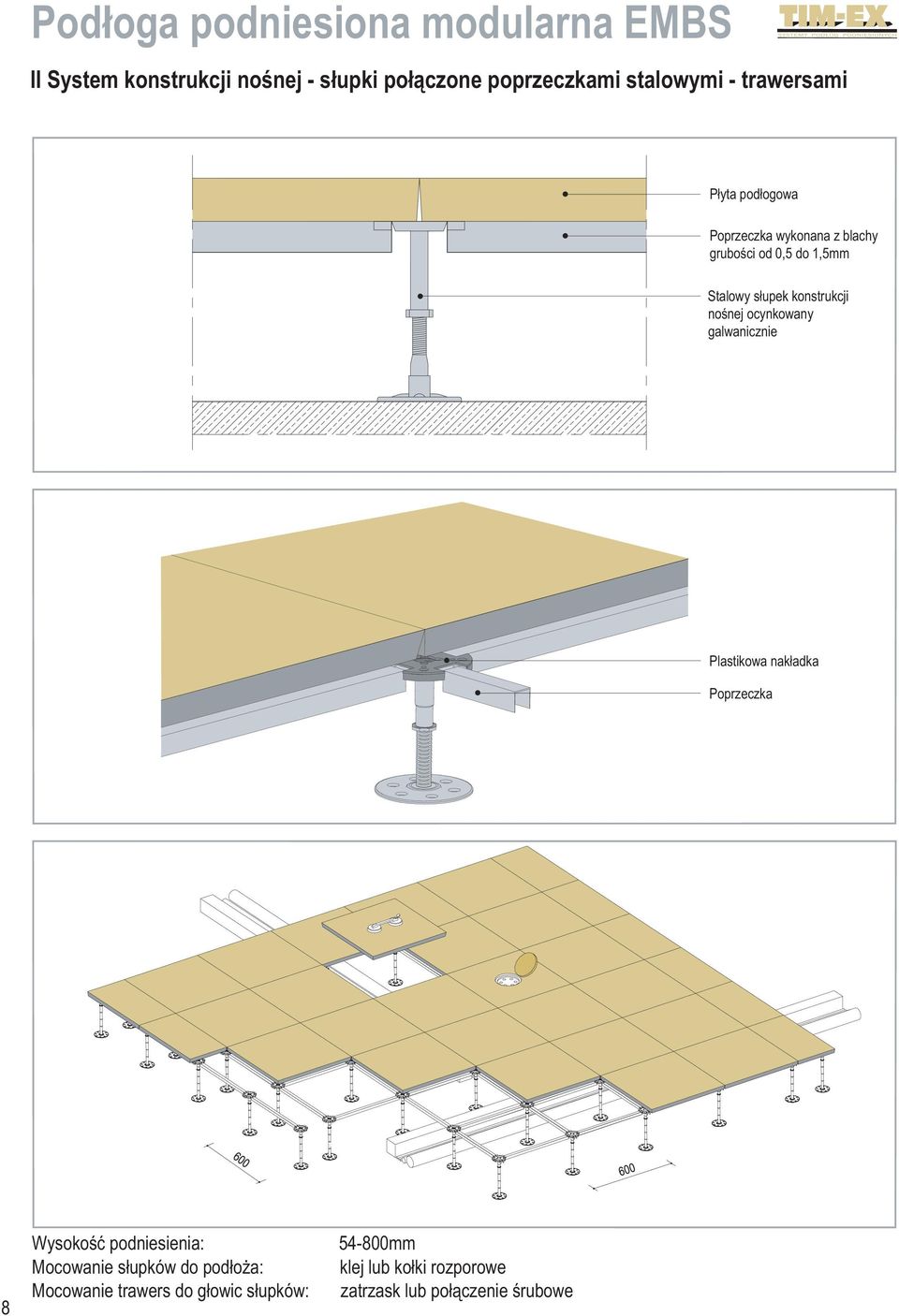

8 II System konstrukcji nośnej - słupki połączone poprzeczkami stalowymi - trawersami Płyta podłogowa Poprzeczka wykonana z blachy grubości od 0,5 do 1,5mm Stalowy słupek konstrukcji nośnej ocynkowany galwanicznie Plastikowa nakładka Poprzeczka 8 Wysokość podniesienia: Mocowanie słupków do podłoża: Mocowanie trawers do głowic słupków: mm klej lub kołki rozporowe zatrzask lub połączenie śrubowe

9 III System konstrukcji nośnej - ruszt z profilu C40/40/ Płyta podłogowa Profil C40/40/ wykonany z blachy stalowej o grubości mm Śruba młoteczkowa M8 Stalowy słupek konstrukcji nośnej ocynkowany galwanicznie Profil C40/40/ 900 Wysokość podniesienia: Mocowanie słupków do podłoża: Mocowanie konstrukcji do głowic słupków: od 160mm klej lub kołki rozporowe śruba M8 z łbem młoteczkowym 9

10 Ramy do rozdzielnic NN i SN Uszczelka systemowa Płyta podłogowa Profil C40/40/ wykonany z blachy stalowej o grubości mm Profil C8/40/ wykonany z blachy stalowej o grubości mm Śruba młoteczkowa M8 Stalowy słupek konstrukcji nośnej ocynkowany galwanicznie Pole rozdzielnicy Pole rezerwowe wypełnione płytami 10

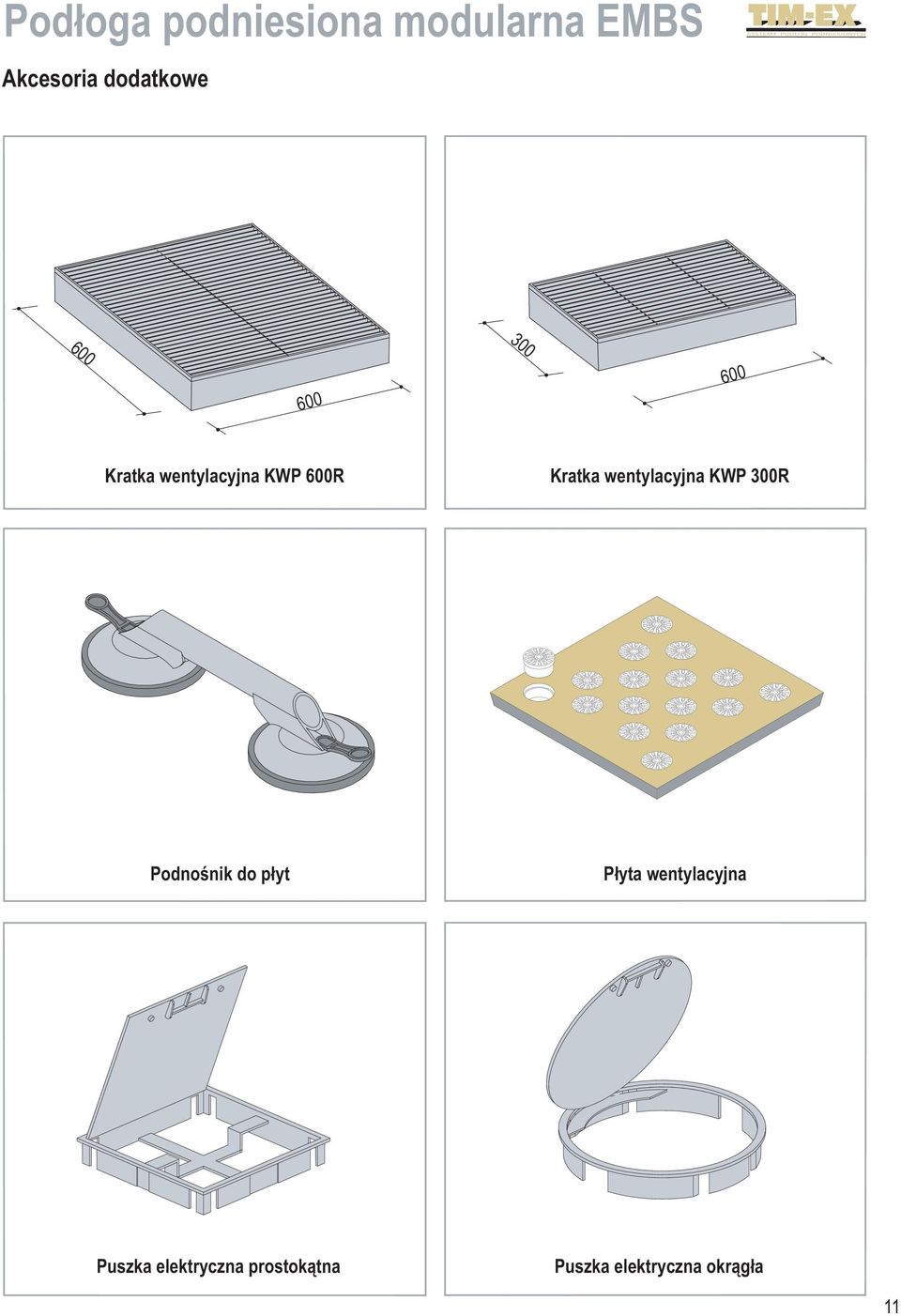

11 Akcesoria dodatkowe Kratka wentylacyjna KWP 600R Kratka wentylacyjna KWP 300R Podnośnik do płyt Płyta wentylacyjna Puszka elektryczna prostokątna Puszka elektryczna okrągła 11
