2 Szeroka gama wyrobów z oferty firmy Legrand spełnia wszystkie wymagania w zakresie jakości, oferując przy tym pełną dowolność i łatwość montażu oraz wysoką niezawodność. W nowej ofercie rozdzielnic XL Legrand zoptymalizował koncepcję rozmieszczania urządzeń. Producent ułatwił rozdział energii przez wykorzystanie bloków rozdzielczych w przedziałach kablowych oraz przez wprowadzenie zoptymalizowanego systemu rozdziału energii XL-Part na tylnej ścianie obudów. Oferuje rozdzielnice o stopniach ochrony od IP 30 do IP 55, od 24 do 36 modułów w rzędzie: w gamie XL 3 znajdziesz odpowiedź na Twoje potrzeby. Gama rozdzielnic XL wprowadza kilka praktycznych innowacji, aby przyspieszyć montaż i podnieść jego jakość. Oferuje: obudowy metalowe (IP i IP 55) produkty są dostarczane zdemontowane, ułożone na płasko, co daje łatwy dostęp do okablowania zoptymalizowane wyposażenie ma na celu ułatwienie prefabrykacji osłony z możliwością plombowania, zamykane przez wykonanie 4 obrotu, metalowe z uchwytem osłony zamykane na wkręty, z możliwością dodania zawiasów obudowy o szerokości 24 lub 36 modułów (te ostatnie mają możliwość przekształcenia w obudowy 24-modułowe z przedziałem kablowym wewnętrznym) rozdzielnice do składania wystarczy tylko klucz dziesięciokątny i wkrętak, aby zamontować boki, wsporniki, podstawy montażowe i osłony możliwość szybkiego łączenia w pionie i w poziomie za pomocą 4 wkrętów z nakrętkami solidne kartonowe opakowanie może być wykorzystane do ochrony prefabrykowanej rozdzielnicy przy transportowaniu jej na miejsce instalacji.

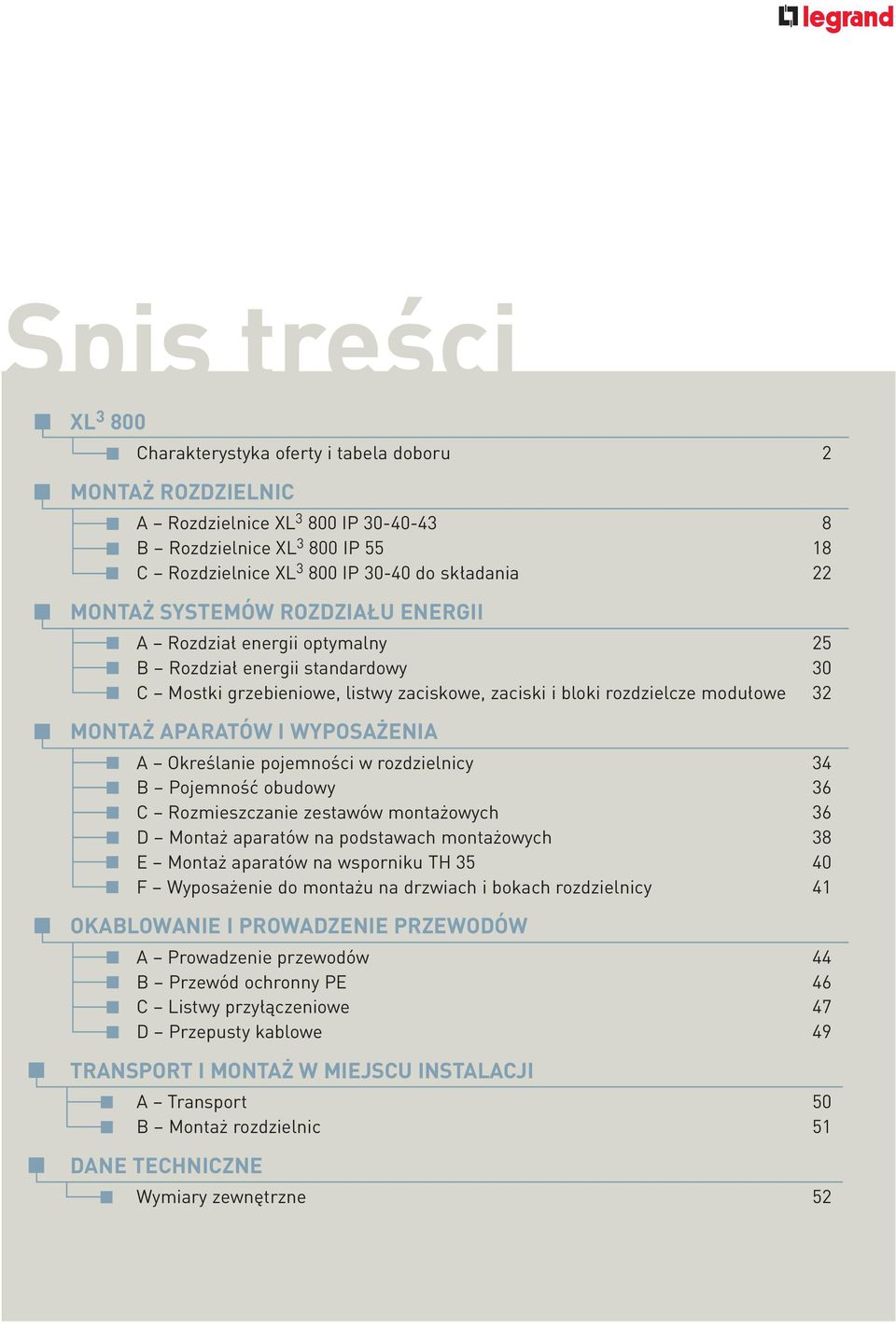

3 Spis treści XL Charakterystyka oferty i tabela doboru 2 MONTAŻ ROZDZIELNIC A Rozdzielnice XL IP B Rozdzielnice XL IP C Rozdzielnice XL IP do składania 22 MONTAŻ SYSTEMÓW ROZDZIAŁU ENERGII A Rozdział energii optymalny 25 B Rozdział energii standardowy 30 C Mostki grzebieniowe, listwy zaciskowe, zaciski i bloki rozdzielcze modułowe 32 MONTAŻ APARATÓW I WYPOSAŻENIA A Określanie pojemności w rozdzielnicy 34 B Pojemność obudowy 36 C Rozmieszczanie zestawów montażowych 36 D Montaż aparatów na podstawach montażowych 38 E Montaż aparatów na wsporniku TH F Wyposażenie do montażu na drzwiach i bokach rozdzielnicy 41 OKABLOWANIE I PROWADZENIE PRZEWODÓW A Prowadzenie przewodów 44 B Przewód ochronny PE 46 C Listwy przyłączeniowe 47 D Przepusty kablowe 49 TRANSPORT I MONTAŻ W MIEJSCU INSTALACJI A Transport 50 B Montaż rozdzielnic 51 DANE TECHNICZNE Wymiary zewnętrzne 52

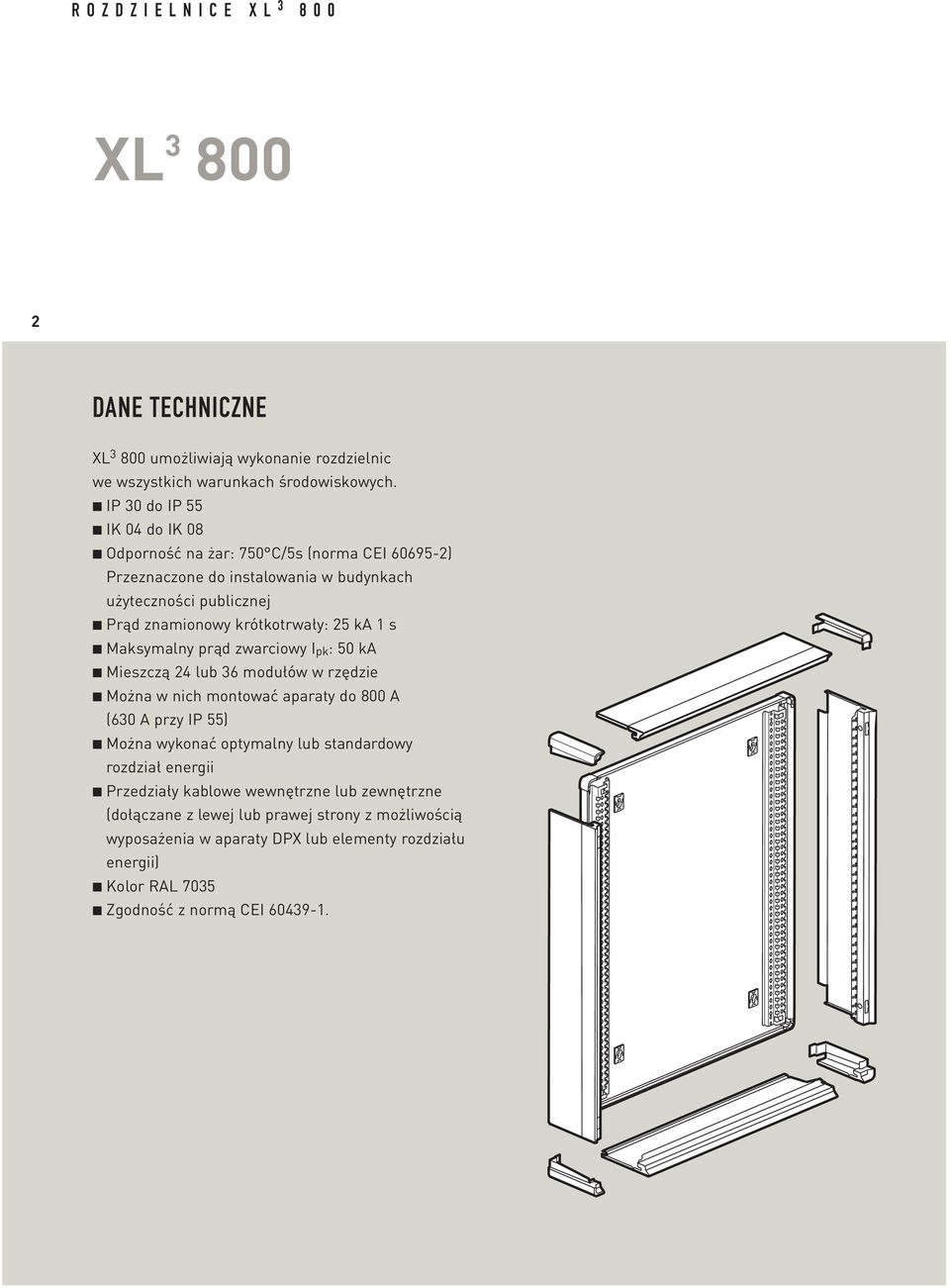

4 ROZDZIELNICE XL XL DANE TECHNICZNE XL umożliwiają wykonanie rozdzielnic we wszystkich warunkach środowiskowych. IP 30 do IP 55 IK 04 do IK 08 Odporność na żar: 750 C/5s (norma CEI ) Przeznaczone do instalowania w budynkach użyteczności publicznej Prąd znamionowy krótkotrwały: 25 ka 1 s Maksymalny prąd zwarciowy I pk : 50 ka Mieszczą 24 lub 36 modułów w rzędzie Można w nich montować aparaty do 800 A (630 A przy IP 55) Można wykonać optymalny lub standardowy rozdział energii Przedziały kablowe wewnętrzne lub zewnętrzne (dołączane z lewej lub prawej strony z możliwością wyposażenia w aparaty DPX lub elementy rozdziału energii) Kolor RAL 7035 Zgodność z normą CEI

5 3 ROZDZIELNICE IP Wys. zewnętrzna (mm) Nr referencyjny Szerokość całkowita (mm) Ilość modułów w rzędzie (1) (1) (1) (1) Wysokość osłon (mm) Pełne Drzwi profilowane Transparentne Przedział kablowy wewnętrzny Osłona do przedziału kablowego wewnętrznego Przedział kablowy zewnętrzny Drzwi do przedziału kablowego zewnętrznego Osłona do przedziału kablowego zewnętrznego Zestaw uszczelek do zachowania IP Przegroda (1) Lub 24 moduły, jeśli stosuje się przedział kablowy wewnętrzny.

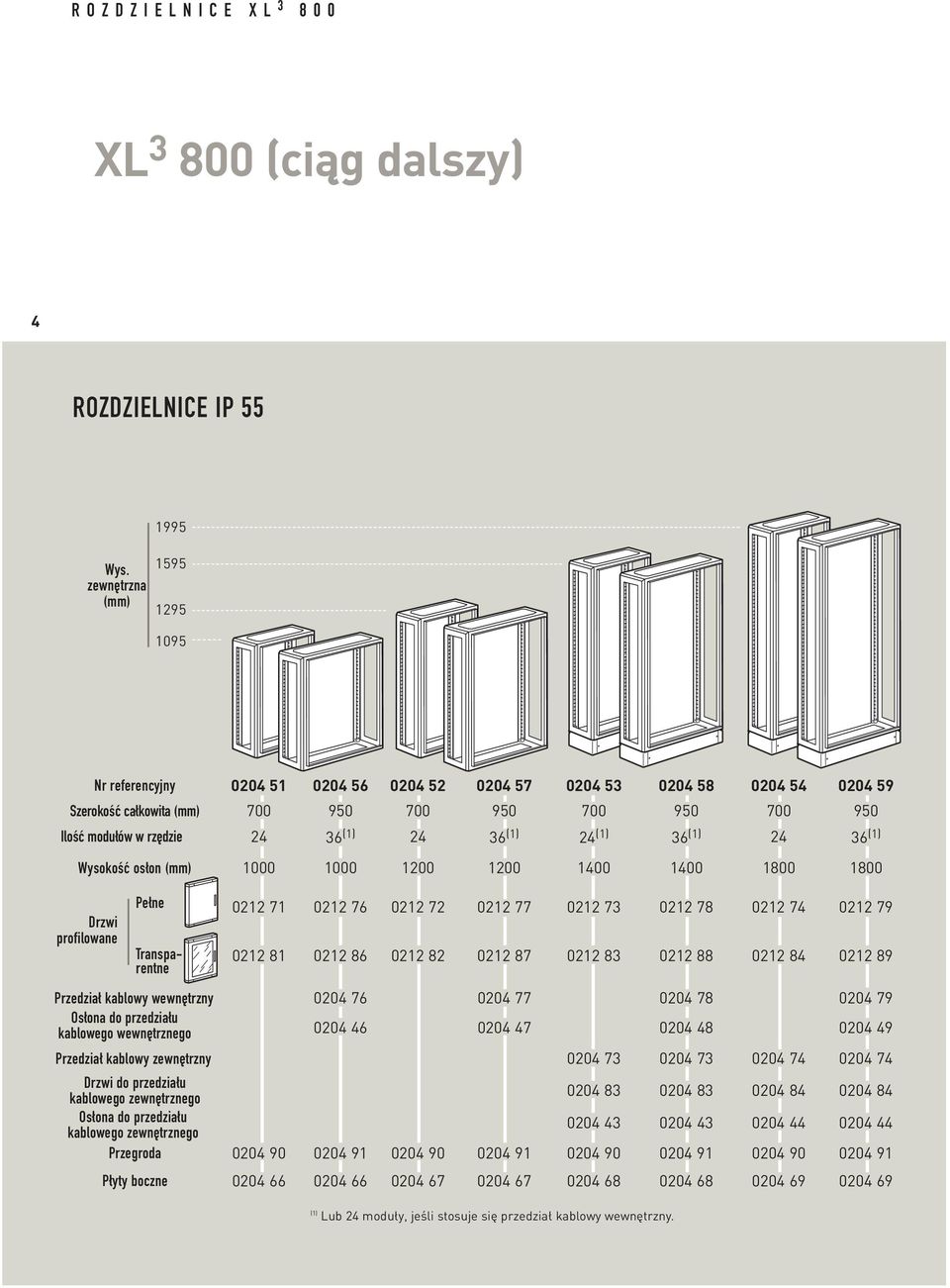

6 ROZDZIELNICE XL XL (ciąg dalszy) 4 ROZDZIELNICE IP 55 Wys. zewnętrzna (mm) Nr referencyjny Szerokość całkowita (mm) Ilość modułów w rzędzie (1) (1) 24 (1) 36 (1) (1) Wysokość osłon (mm) Drzwi profilowane Pełne Transparentne Przedział kablowy wewnętrzny Osłona do przedziału kablowego wewnętrznego Przedział kablowy zewnętrzny Drzwi do przedziału kablowego zewnętrznego Osłona do przedziału kablowego zewnętrznego Przegroda Płyty boczne (1) Lub 24 moduły, jeśli stosuje się przedział kablowy wewnętrzny.

7 5 ROZDZIELNICE DO SKŁADANIA (24-MODUŁOWE) Rozdzielnice składane Szerokość 660 mm Wysokość zewnętrzna (mm) Wysokość osłon (mm) Zestaw: płyta tylna + daszek Wspornik dla = + + Płyty boczne + + podstawa + cokół płyt bocznych Drzwi profilowane Metalowe Transparentne Metalowe Transparentne Metalowe Transparentne Metalowe Transparentne Metalowe Transparentne Metalowe Transparentne x x Metalowe 3 x Transparentne 3 x

8 ROZDZIELNICE XL XL (ciąg dalszy) 6 AKCESORIA Obudowa IP Obudowa IP moduły 36 modułów Przedział kablowy 24 moduły 36 modułów Przedział kablowy Uchwyty do mocowania na ścianie dostarczane razem z obudową Cokół Zestaw do IP Zestaw do łączenia obudów Uszczelka stosowana w przypadku połączonych obudów Płyta wejść kablowych Docinana Cabstop Wspornik uniwersalny TH Wspornik uniwersalny regulowany Podstawa montażowa perforowana Podstawa montażowa pełna H = 200 mm H = 400 mm H = 200 mm H = 400 mm H = 600 mm Przegroda Przegroda do szaf składanych Uchwyty do podnoszenia szaf (2 szt.) Klipsy z nakrętkami (20) Farba w aerozolu

9 7 Akcesoria do prowadzenia przewodów 24 moduły 36 modułów Przedział kablowy Wspornik do mocowania przewodów Wspornik do mocowania koryt grzebieniowych Lina 25 Nit izolacyjny do bezpośredniego montażu na profilach pionowych AKCESORIA DO OSŁON Zaślepka docinana 24-modułowa Zaślepka odłamywana 18-modułowa Uchwyt etykiety samoprzylepny Osłona wentylacyjna (24-modułowa) H = 200 mm Osłona wentylacyjna (24-modułowa) H = 200 mm Zawiasy (2 szt.) AKCESORIA DO DRZWI Wkładka zamka z kluczem nr Wkładka zamka z kluczem nr Wkładka zamka z kluczem nr 1242E Wkładka zamka z kluczem nr 2433A Wkładka typu double barre

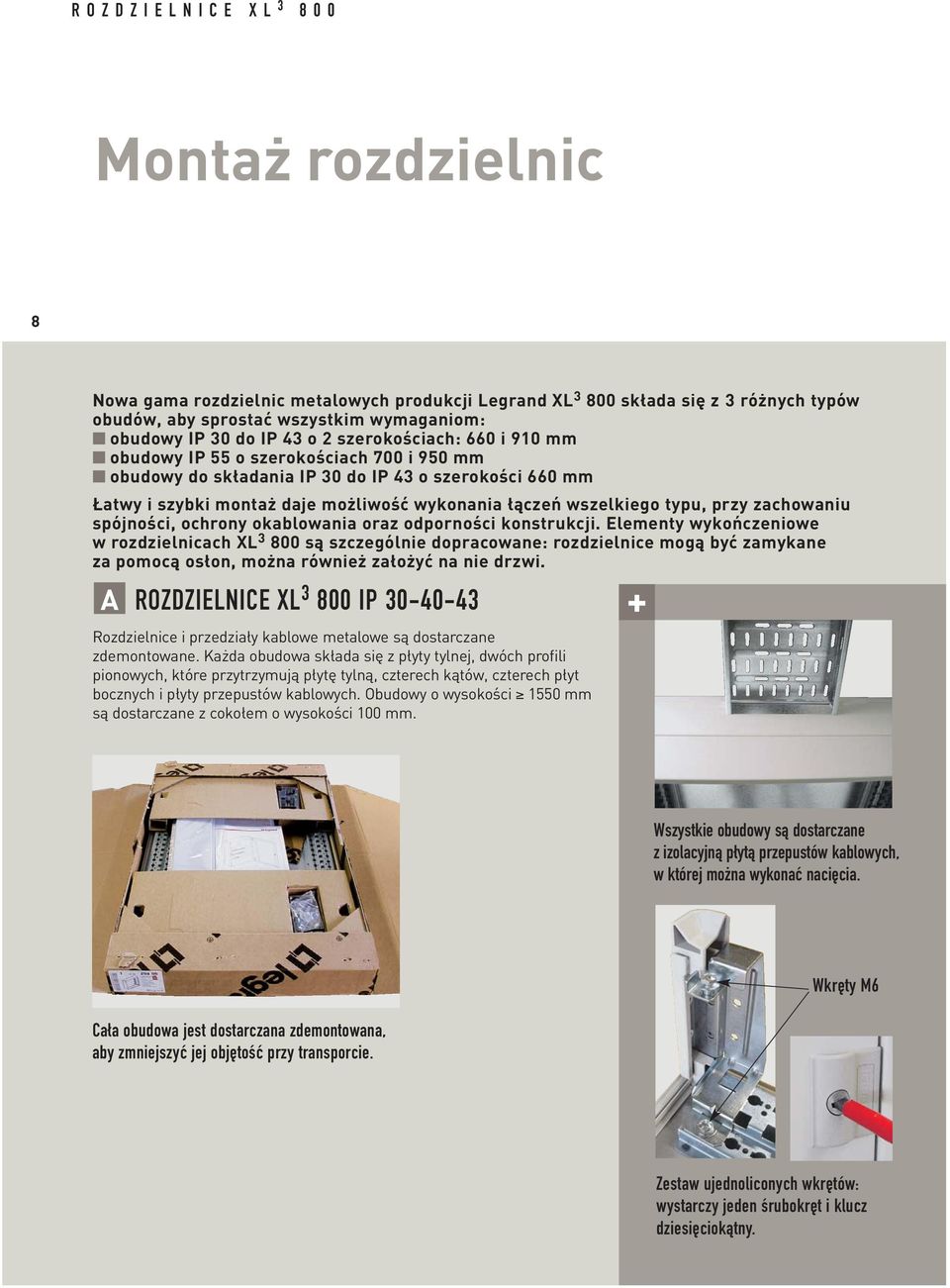

10 ROZDZIELNICE XL Montaż rozdzielnic 8 Nowa gama rozdzielnic metalowych produkcji Legrand XL składa się z 3 różnych typów obudów, aby sprostać wszystkim wymaganiom: obudowy IP 30 do IP 43 o 2 szerokościach: 660 i 910 mm obudowy IP 55 o szerokościach 700 i 950 mm obudowy do składania IP 30 do IP 43 o szerokości 660 mm Łatwy i szybki montaż daje możliwość wykonania łączeń wszelkiego typu, przy zachowaniu spójności, ochrony okablowania oraz odporności konstrukcji. Elementy wykończeniowe w rozdzielnicach XL są szczególnie dopracowane: rozdzielnice mogą być zamykane za pomocą osłon, można również założyć na nie drzwi. A ROZDZIELNICE XL IP Rozdzielnice i przedziały kablowe metalowe są dostarczane zdemontowane. Każda obudowa składa się z płyty tylnej, dwóch profili pionowych, które przytrzymują płytę tylną, czterech kątów, czterech płyt bocznych i płyty przepustów kablowych. Obudowy o wysokości 1550 mm są dostarczane z cokołem o wysokości 100 mm. + Wszystkie obudowy są dostarczane z izolacyjną płytą przepustów kablowych, w której można wykonać nacięcia. Cała obudowa jest dostarczana zdemontowana, aby zmniejszyć jej objętość przy transporcie. Wkręty M6 Zestaw ujednoliconych wkrętów: wystarczy jeden śrubokręt i klucz dziesięciokątny.

11 1. Łączenie płyty tylnej i kątowników Sposób montażu jest taki sam dla rozdzielnic i przedziałów kablowych. Wsuń kątowniki do profili pionowych następnie zamocuj przy użyciu jednego wkrętu M6 x Zamocowanie płyt bocznych Wsuń boki w górną część rowków kątowników i przesuń ku dołowi. Zablokuj boki przy użyciu 4 wkrętów M6 x 10. Profile pionowe wbudowane w tylną ścianę rozdzielnic XL umożliwiają szybkie i solidne zamocowanie wyposażenia. Wsuń boki w rowki kątowników i przesuń ku dołowi. 16 mm 32 mm 2 wysokości zamocowania w zależności od rodzaju wyposażenia. Bok z wykonanymi nacięciami służącymi do zamontowania płyt przepustów kablowych w przypadku łączenia obudów (dostępna przestrzeń: 130 mm).

12 ROZDZIELNICE XL Montaż rozdzielnic (ciąg dalszy) Łączenie w zestawy Przebij otwory w kątownikach i połącz je za pomocą 4 wkrętów M6 i 4 nakrętek, które są dostarczane w komplecie. Zwróć uwagę na to, aby wykorzystać odpowiednie otwory. + Wykonywanie łączenia obudów bez używania akcesoriów Można wykonać jednocześnie łączenie rozdzielnic w pionie i w poziomie. 4. Montaż cokołu Tak jak w przypadku łączenia obudów montaż cokołu wymaga wcześniejszego wykonania otworów w kątownikach. + Cokoły można nakładać na siebie, aby ulepszyć przepusty kabli. Zamocuj 2 boki cokołu za pomocą 4 wkrętów M6 oraz 4 nakrętek, które są dostarczane w komplecie. Płyty przednia i tylna cokołu są montowane za pomocą 4 wkrętów samogwintujących. Można również wykonywać w nich nacięcia, w celu przepuszczenia kabli w przypadku łączenia rozdzielnic.

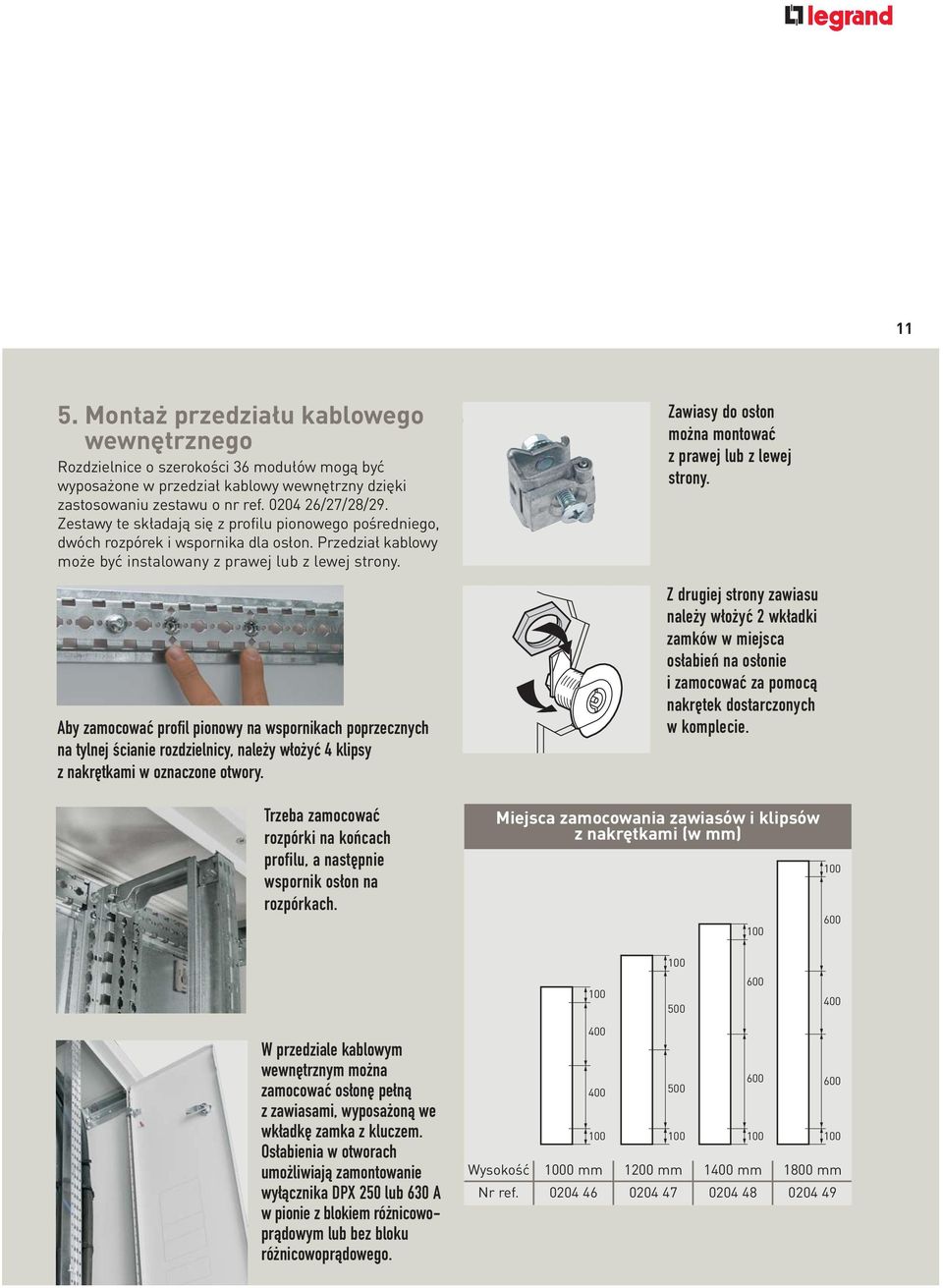

13 11 5. Montaż przedziału kablowego wewnętrznego Rozdzielnice o szerokości 36 modułów mogą być wyposażone w przedział kablowy wewnętrzny dzięki zastosowaniu zestawu o nr ref /27/28/29. Zestawy te składają się z profilu pionowego pośredniego, dwóch rozpórek i wspornika dla osłon. Przedział kablowy może być instalowany z prawej lub z lewej strony. Aby zamocować profil pionowy na wspornikach poprzecznych na tylnej ścianie rozdzielnicy, należy włożyć 4 klipsy z nakrętkami w oznaczone otwory. Trzeba zamocować rozpórki na końcach profilu, a następnie wspornik osłon na rozpórkach. Zawiasy do osłon można montować z prawej lub z lewej strony. Z drugiej strony zawiasu należy włożyć 2 wkładki zamków w miejsca osłabień na osłonie i zamocować za pomocą nakrętek dostarczonych w komplecie. Miejsca zamocowania zawiasów i klipsów z nakrętkami (w mm) W przedziale kablowym wewnętrznym można zamocować osłonę pełną z zawiasami, wyposażoną we wkładkę zamka z kluczem. Osłabienia w otworach umożliwiają zamontowanie wyłącznika DPX 250 lub 630 A w pionie z blokiem różnicowoprądowym lub bez bloku różnicowoprądowego Wysokość 1000 mm 1200 mm 1400 mm 1800 mm Nr ref

14 ROZDZIELNICE XL Montaż rozdzielnic (ciąg dalszy) Montaż drzwi Kierunek otwierania drzwi zależy od tego, z której strony są zamontowane zawiasy i uchwyty do zaczepiania. Obudowy o wysokości 1550 mm Aby zamontować drzwi, należy je wyposażyć uprzednio w 3 zawiasy z jednej strony i 2 zaczepy z drugiej. Aby wykonać perfekcyjne wykończenie, należy nałożyć osłonki na zawiasy. Obudowa przygotowana do zamocowania drzwi z prawej strony. Aby zmienić kierunek otwierania drzwi, należy zamontować zawiasy z lewej strony, a zaczepy z prawej. Drzwi należy odwrócić o 5 obrotu. Konieczne jest również zdemontowanie mechanizmu, który uruchamia cięgło i obrócenie go również o 5 obrotu. + Klamka doskonale dopasowana Otwieranie drzwi wykonuje się dwustopniowo: [2] [1] Odsuń 2 pierścienie łączeniowe cięgła i całego mechanizmu. Należy odkręcić 2 wkręty mocujące klamkę i mechanizm. Po odwróceniu cięgła należy zamontować mechanizm w ten sam sposób. 1 Podniesienie klamki. 2 Wykonanie ruchu obrotowego.

15 13 Obudowy o wysokości < 1550 mm Aby zamontować drzwi, należy wyposażyć obudowę w 2 zawiasy z jednej strony i jeden zamek z drugiej. 7. Połączenie ekwipotencjalne na drzwiach W przypadku montażu przycisków lub lampek sygnalizacyjnych o napięciu U > 50 V na drzwiach obudów drzwi są wyposażone w bolce do wykonania połączenia ekwipotencjalnego o nr ref Należy wykonać wycięcie w plastikowej osłonce, aby poprowadzić przewód za zawiasem. Przewód o nr ref zaczepia się bezpośrednio na wsporniku osłon wewnątrz obudowy. Aby dobrze zablokować klamkę, należy zamontować metalowy kątownik. + Po zdjęciu plastikowej osłonki można poprowadzić do 4 przewodów o średnicy 1,5 mm 2. Kieszeń na dokumentację o nr ref montuje się po wewnętrznej stronie drzwi za pomocą taśmy samoprzylepnej.

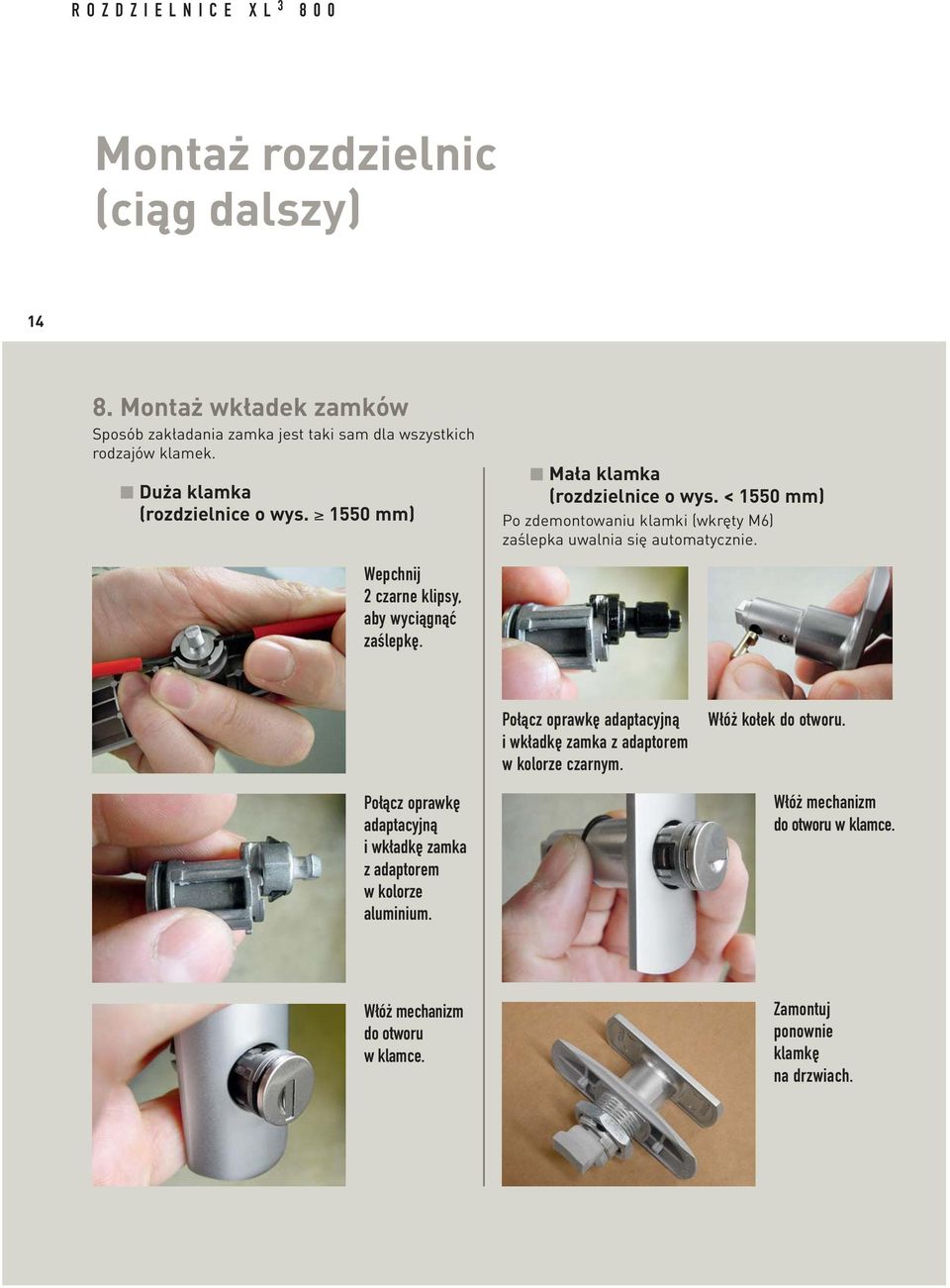

16 ROZDZIELNICE XL Montaż rozdzielnic (ciąg dalszy) Montaż wkładek zamków Sposób zakładania zamka jest taki sam dla wszystkich rodzajów klamek. Duża klamka (rozdzielnice o wys mm) Wepchnij 2 czarne klipsy, aby wyciągnąć zaślepkę. Mała klamka (rozdzielnice o wys. < 1550 mm) Po zdemontowaniu klamki (wkręty M6) zaślepka uwalnia się automatycznie. Połącz oprawkę adaptacyjną i wkładkę zamka z adaptorem w kolorze czarnym. Włóż kołek do otworu. Połącz oprawkę adaptacyjną i wkładkę zamka z adaptorem w kolorze aluminium. Włóż mechanizm do otworu w klamce. Włóż mechanizm do otworu w klamce. Zamontuj ponownie klamkę na drzwiach.

17 15 9. Zachowanie stopnia ochrony IP 43 IP 43 uzyskuje się przez zamontowanie drzwi wyposażonych w uszczelkę o nr ref i izolacyjnej płyty przepustów kablowych, która jest dostarczana razem z obudową. Płyta jest montowana po wykonaniu docięć na górnym boku obudowy. 10. Montowanie osłon Osłony Osłony metalowe do rozdzielnic XL są dostępne w 2 wersjach: - zamykane przez 4 obrotu, 24-modułowe - zamykane na wkręty samoblokujące 24- i 36-modułowe. Osłony zamykane przez 4 obrotu można plombować. Łączenie uszczelki powinno być wykonywane w dolnej części drzwi. Osłona zamykana przy użyciu wkrętów. Osłony zamykane na wkręty mogą być wyposażane w zawiasy o nr ref z prawej lub z lewej strony.

18 ROZDZIELNICE XL Montaż rozdzielnic (ciąg dalszy) 16 Przy montowaniu osłon na wkręty należy uprzednio założyć klipsy na profilach wspornikowych do osłon mm Wkręty znajdują się zawsze w odległości 25 mm od góry i dołu osłony. 150 mm 50 mm 50 mm 100 mm 25 mm Przykład rozmieszczenia klipsów na 3 osłonach o wysokości: 150, 50 i 200 mm. Pierwszy klips należy umieszczać zawsze w pierwszym otworze. 25 mm 150 mm 200 mm 50 mm Instalowanie osłon wentylacyjnych (o wysokości 200 mm) o nr ref /99 (24-/36-modułowych) w części górnej i/lub dolnej obudowy umożliwia naturalną wentylację i rozproszenie termiczne. Osłony do przedziałów kablowych Do przedziałów kablowych stosuje się osłony metalowe pełne, które są dostarczane z zawiasami i wkładkami zamków i mogą być montowane z prawej lub z lewej strony. Sposób rozmieszczenia klipsów na wsporniku do osłon jest pokazany na stronie 11. Osłony o wysokości 1400 mm posiadają specjalne osłabienia pod montażu wyłączników DPX 250 i 630 z blokiem różnicowoprądowym lub bez bloku różnicowoprądowego.

19 17 Ekwipotencjalność Połączenie ekwipotencjalne jest realizowane automatycznie w momencie montażu osłon. Połączenie ekwipotencjalne osłon zamykanych przez wykonanie 4 obrotu jest wykonywane za pomocą zapadki rygla. Zacisk uziemiający jest przewidziany wyłącznie w przypadku montażu aparatów na osłonach. Zaślepki Do osłon modułowych można stosować dwa rodzaje zaślepek: zaślepki do docinania o nr ref (24modułowe) oraz zaślepki do odłamywania (1 lub 5 modułu) o nr ref (18-modułowa). Opisywanie rozdzielnicy Oprócz możliwości opisywania aparatów dostępny jest również zatrzaskiwany uchwyt do wykonywania opisów o nr ref , przewidziany do osłon 24-modułowych. Zaślepka do docinania o nr ref Osłony wyposażone w zawiasy gwarantują szybki dostęp do rozdzielnicy.

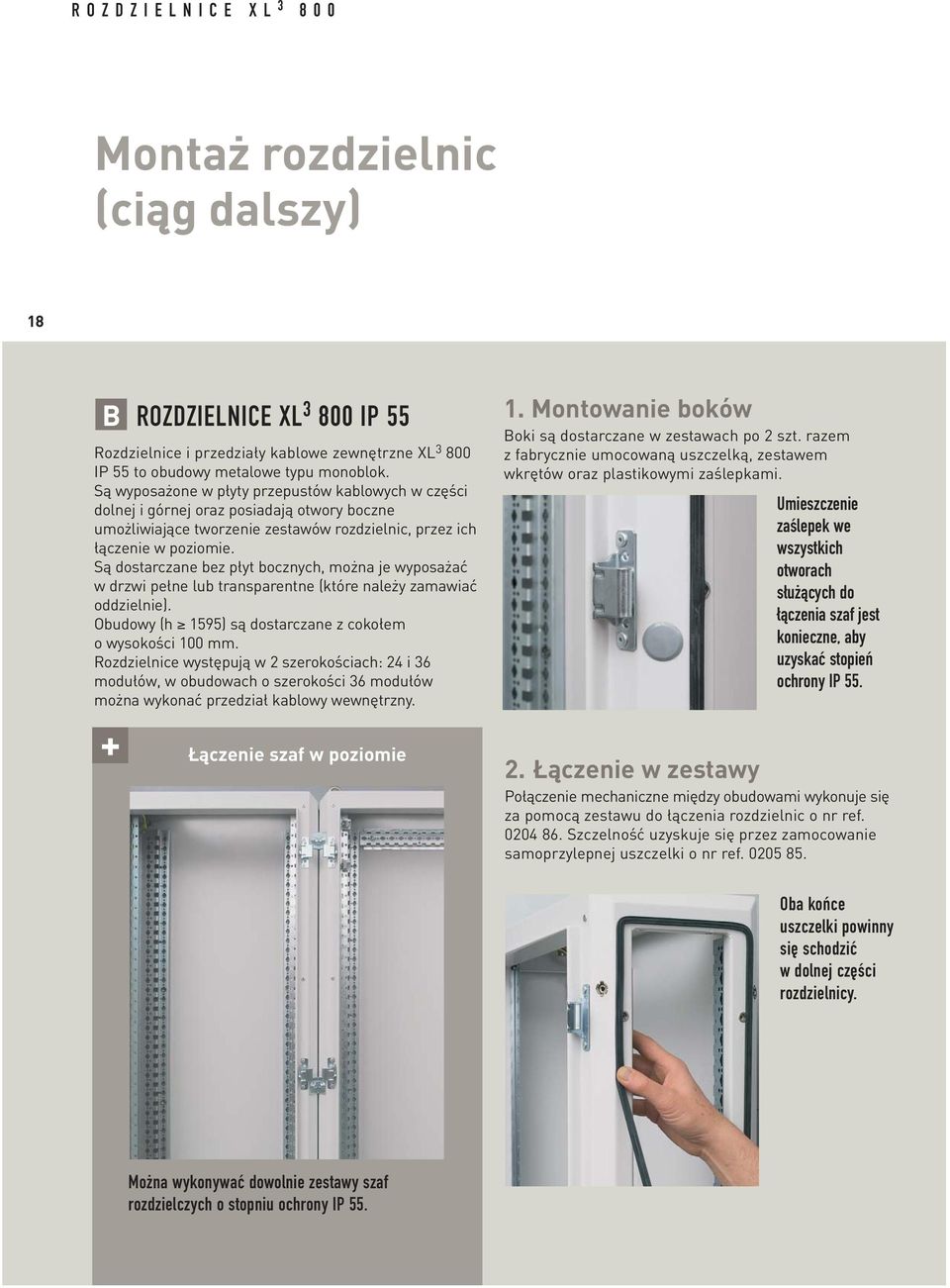

20 ROZDZIELNICE XL Montaż rozdzielnic (ciąg dalszy) 18 B ROZDZIELNICE XL IP 55 Rozdzielnice i przedziały kablowe zewnętrzne XL IP 55 to obudowy metalowe typu monoblok. Są wyposażone w płyty przepustów kablowych w części dolnej i górnej oraz posiadają otwory boczne umożliwiające tworzenie zestawów rozdzielnic, przez ich łączenie w poziomie. Są dostarczane bez płyt bocznych, można je wyposażać w drzwi pełne lub transparentne (które należy zamawiać oddzielnie). Obudowy (h 1595) są dostarczane z cokołem o wysokości 100 mm. Rozdzielnice występują w 2 szerokościach: 24 i 36 modułów, w obudowach o szerokości 36 modułów można wykonać przedział kablowy wewnętrzny. + Łączenie szaf w poziomie 1. Montowanie boków Boki są dostarczane w zestawach po 2 szt. razem z fabrycznie umocowaną uszczelką, zestawem wkrętów oraz plastikowymi zaślepkami. Umieszczenie zaślepek we wszystkich otworach służących do łączenia szaf jest konieczne, aby uzyskać stopień ochrony IP Łączenie w zestawy Połączenie mechaniczne między obudowami wykonuje się za pomocą zestawu do łączenia rozdzielnic o nr ref Szczelność uzyskuje się przez zamocowanie samoprzylepnej uszczelki o nr ref Oba końce uszczelki powinny się schodzić w dolnej części rozdzielnicy. Można wykonywać dowolnie zestawy szaf rozdzielczych o stopniu ochrony IP 55.

21 19 Umieść klipsy w profilach, a następnie zamontuj kątownik za pomocą dwóch wkrętów M6. 3. Montaż cokołu Rozdzielnice i przedziały kablowe zewnętrzne są dostarczane wraz z cokołami o wysokości 100 mm. Cokoły są również dostępne oddzielnie (nr ref /61/62 o szerokościach odpowiednio 700 i 950 mm oraz dla przedziału kablowego o szerokości 500 mm). Cokoły mogą być nakładane na siebie dla odizolowania rozdzielnic. W przypadku poziomego łączenia szaf można wykonać przepust kablowy między cokołami (posiadają otwór wykonany fabrycznie o wymiarach 135 x 65 mm po dwóch stronach). Otwór należy wybić przy użyciu młotka. Ilość zestawów łączeniowych o nr ref w zależności od wysokości rozdzielnicy Wysokość (mm) Ilość Wymiary użytkowe otworu bocznego w zależności od wysokości obudów l H (mm) l (mm) h (mm) 4. Montaż kanału kablowego wewnętrznego Rozdzielnice IP modułowe można przekształcić w 24-modułowe przez wykonanie przedziału kablowego wewnętrznego po lewej lub prawej stronie za pomocą zestawu o nr ref /77/78/79. H h Montaż przedziału kablowego wewnętrznego wykonuje się identycznie jak w rozdzielnicach IP 30 (patrz str. 11)

22 ROZDZIELNICE XL Montaż rozdzielnic (ciąg dalszy) Płyty przepustów kablowych Dolne i górne części obudów są wyposażone w płyty przepustów kablowych. Są one zamocowane za pomocą wkrętów samogwintujących. Rozmiary użytkowe przepustów kablowych (mm) 6. Montaż drzwi Obudowy są dostarczane wraz z zawiasami i zamontowanym zamkiem. Drzwi do obudowy (h < 1595 mm) są dostarczane z dwoma klamkami do zamontowania. Zmianę kierunku otwierania drzwi można uzyskać przez odwrócenie obudowy lub miejsca zamontowania zawiasów i zamka. Górne L moduły: L = 496 mm 36 modułów: L = 714 mm Przedział kablowy zewnętrzny: L = 274 mm Dolne Obudowy można odwracać Drzwi obudowy (h 1595) są dostarczane z zestawem cięgłowym i klamką, które należy zamontować samodzielnie. W przypadku dużych szaf zmianę kierunku otwierania uzyskuje się przez odwrócenie drzwi: zawias i zamek są identyczne. Montaż i odwracanie klamek wykonuje się tak samo jak w przypadku obudów IP 30 (patrz str. 12).

23 21 + Szybki i łatwy montaż Montaż drzwi wykonuje się przez założenie osi zawiasów. 7. Połączenie ekwipotencjalne drzwi W przypadku montażu przycisków lub lampek sygnalizacyjnych o napięciu U > 50 V na drzwiach obudów należy wykonać połączenie ekwipotencjalne drzwi za pomocą bolców, które znajdują się na drzwiach. Należy poprowadzić przewód przez osłonę pełną wyposażoną w dławicę o nr ref (o średnicy 25 mm).

24 ROZDZIELNICE XL Montaż rozdzielnic (ciąg dalszy) 22 C ROZDZIELNICE XL IP DO SKŁADANIA XL składane to obudowy metalowe przeznaczone do składania. Są dostarczane bez płyt bocznych i bez drzwi. Za pomocą płyt bocznych oraz drzwi o częściowych wysokościach, jak również za pomocą wsporników do płyt bocznych częściowych o nr ref można stworzyć kilka wydzielonych przestrzeni na jednej płycie bocznej. Wykaz możliwych kombinacji Wysokość montażu osłon Montaż kątowników jest pokazany na stronie 9. Wspornik płyt bocznych o nr ref montuje się w górnej części profili pionowych za pomocą klipsów i wkrętów M6. 0 wysokoêç os ony 25 mm 25 mm Wysokość płyt bocznych częściowych. Umieść klipsy w odległości 25 mm od łączenia płyt bocznych Boki montuje się przez wsunięcie w odpowiednie rowki x x x x Wspornik poprzeczny (dostarczany ze wspornikami do montażu ścian bocznych) montuje się po zamocowaniu ścian bocznych dla usztywnienia ich konstrukcji.

25 23 + Możliwe jest wykonanie całkowitej separacji przez zamocowanie przegrody o nr ref Mocuje się ją na wspornikach ścian bocznych częściowych. Montaż drzwi został przedstawiony na stronie 12. A Rozdzielnice do składania można łączyć z przedziałami kablowymi i z rozdzielnicami IP B C Należy koniecznie zdemontować najpierw izolacyjne konstrukcje na łączeniu drzwi częściowych.

26 ROZDZIELNICE XL Montaż systemów rozdziału energii 24 Rozdzielnice XL umożliwiają dowolny wybór systemu rozdziału energii. Rozdział energii optymalny XL-Part Dzięki łatwości wykonywania podłączeń i pomniejszonym wymiarom blok rozdzielczy XL-Part optymalizuje czas montażu i rozmiary rozdzielnicy. W skład systemu XL-Part 800 wchodzą: wspornik stacjonarny na tylnej ścianie rozdzielnicy, wyposażony w szyny miedziane o profilu C, w podstawy wspornikowe 4-biegunowe dla DPX 125, 250 ER oraz w blok rozdzielczy rzędowy 250 A bloki rozdzielcze rzędowe XL-Part 125 i XL-Part 100. Rozdział energii standardowy za pomocą zestawów szyn zasilających miedzianych płaskich, pionowych, umieszczonych w: przedziale kablowym zewnętrznym do 800 A (szyny ułożone pod kątem) przedziale kablowym wewnętrznym do 400 A (szyny ułożone piętrowo). Systemy rozdziału energii Rozdział energii optymalny W rozdzielnicach 24-modułowych lub 36-modułowych z przedziałem kablowym wewnętrznym do 800 A W przedziale kablowym zewnętrznym do 800 A Rozdział energii standardowy W przedziale kablowym wewnętrznym do 400 A Wspornik XL-Part 800: - wsporniki izolacyjne i profile pionowe o nr ref szyny o profilu C nr ref Blok rozdzielczy 250 A: nr ref Szyny zasilające pionowe ułożone pod kątem: - wspornik nr ref szyny miedziane płaskie nr ref /19/40/41 Szyny zasilające pionowe ułożone piętrowo: - wspornik nr ref szyny miedziane płaskie nr ref /19

27 25 A ROZDZIAŁ ENERGII OPTYMALNY 1. Montaż wspornika XL-Part 800 Wspornik o nr ref jest montowany w obudowach o szerokości 24 moduły lub 36 modułów wyposażonych w przedział kablowy wewnętrzny znajdujący się po lewej lub prawej stronie z zależności od sposobu doprowadzenia kabli. W przypadku montażu wspornika XL-Part z prawej strony szyna neutralna znajduje się również po stronie prawej. Do 630 A szyny są zasilane przez DPX zamontowany poziomo na podstawie XL-Part. Powyżej tego amperażu mogą być podłączone za pomocą zestawu łączeniowego o nr ref do wyłącznika DPX 1600 (nastaw 800 A maks.) zamontowanego na podstawie montażowej. Szyny miedziane o profilu C Szyna miedziana I n (A) Nr ref. IP 30 IP > Dopuszczalna wartość prądu zwarciowego Icc szczytowe Ipk w zależności od konfiguracji Szyna o profilu C mm2 Bez podstawy wspornikowej do DPX Z 2 podstawami wspornikowymi do DPX Z 4 podstawami wspornikowymi do DPX 50 ka 90 ka 120 ka

28 ROZDZIELNICE XL Montaż systemów rozdziału energii (ciąg dalszy) 26 Zamontuj nieruchomą część wsporników izolacyjnych na wspornikach poprzecznych, a następnie zamocuj wsporniki poprzeczne na profilach pionowych. Wspornik poprzeczny wyposażony w specjalną podkładkę musi być zainstalowany w dolnej części rozdzielnicy N x Zamocuj 2 profile wspornika XL-Part na wspornikach poprzecznych, zwracając uwagę na oznaczenia: należy zachować odstęp 50 mm z powodu osłon. 2. Montaż podstaw wspornikowych do DPX Podstawy te umożliwiają montaż w pionie wyłączników DPX 125, 250 ER i 630. Montuje się je na profilach wspornika XL-Part przez wykonanie 4 obrotu przez bezpośrednie podłączenie do szyn zasilających o profilu C za pomocą 4 wkrętów. Podstawa wspornikowa Osłona Aparat DPX montowany DPX z blokiem różnicowoprądowym dolnym (mm) Wysokość Nr ref. samodzielnie DPX DPX 250 ER DPX Przy montowaniu podstaw szczeliny wkrętów łączeniowych powinny być ułożone równolegle do szyn zasilających. Zamocuj szyny miedziane o profilu C, a następnie dokręć część ruchomą wsporników izolacyjnych (siła docisku 15 Nm). Aby poprawnie dopasować aparat do osłony, należy zwrócić uwagę, by oznaczone punkty na każdej podstawie były dopasowane do miejsc oznaczonych na profilu pionowym (co 50 mm).

29 27 + Podłącz podstawę do szyn zasilających, przekręcając każdy z wkrętów o 4 obrotu, a następnie dociśnij je nakrętkami (siła zacisku od 8 do 10 Nm). Stopień ochrony IP xxb 3. Montaż bloków rozdzielczych rzędowych 250 A Na blokach rozdzielczych rzędowych montuje się podstawy pod wyłączniki DPX 125, 160 i 250 ER oraz wyłączniki nadprądowe. Montuje się je w obudowach o szerokości 24 lub 36 modułów z przedziałem kablowym wewnętrznym. Mocowanie na profilach pionowych za pomocą wkrętów z nakrętkami M6. Aparat Podstawy 4biegunowe do DPX Do aparatu montowanego samodzielnie Podstawa Do bloku różnicowoprądowego bocznego DPX DPX DPX 250 ER Zamocowanie profili izolacyjnych o nr ref umożliwia otrzymanie stopnia ochrony IP xxb. Bieguny Podstawy do wyłączników nadprądowych Podstawa do aparatów modułowych 1 mod./biegun Podstawa przewodowa do aparatów modułowych 1 mod./biegun do 63 A 1,5 mod./biegun do 125 A N L L L P P /54 1 P + N 1 moduł do 40 A L1 + N L2 + N L3 + N

30 ROZDZIELNICE XL Montaż systemów rozdziału energii (ciąg dalszy) 28 Blok rozdzielczy rzędowy o nr ref Uzupełnia wspornik XL-Part 800, podłącza się go bezpośrednio do szyn zasilających o profilu C i służy do zasilania wszystkich aparatów w rzędzie. Wsuń wkręty do otworów w szynach zasilających o profilu C na wsporniku XL-Part. Po dokręceniu nakrętki (8 do 10 Nm) wkręt należy zabezpieczyć za pomocą specjalnego kapturka, który jest dostarczany w komplecie. Zamocowanie podstaw zapewnia równocześnie ich podłączenie do szyn zasilających na bloku rozdzielczym. Blok rozdzielczy rzędowy o nr ref Jest zasilany niezależnie pośrednio przez aparat główny w danym rzędzie. + Podłączanie przez zaciskanie przewodów na szynach zasilających o profilu C Wsuń 4 łączniki miedziane w dolną część aparatu głównego w rzędzie. Zacisk 125 A o nr ref umożliwia 2 podłączenia 35 mm2. Aparaty DPX są podtrzymywane na podstawach za pomocą wkrętów, Zasilanie wykonuje się przez 4 połączenia miedziane w górnej i dolnej części. Podłączanie za pomocą końcówek kablowych i wkrętów z nakrętkami o nr ref (M8) lub nr ref (M12).

31 29 4. Montaż bloków rozdzielczych rzędowych XL-Part 125 (24-modułowych) Blok rozdzielczy rzędowy 4-biegunowy o nr ref jest montowany przez zatrzask na zestawie do mocowania o nr ref pod osłoną o wys. 200 mm. Zasilanie bezpośrednie przez zaciski jednego z aparatów do 63 A. Zasilanie przez moduł łączeniowy o nr ref (zacisk klatkowy 35 mm2) do 80 A (zasilanie boczne) i 125 A (zasilanie centralne). Moduły podłączeniowe umożliwiają automatyczne podłączenie wszystkich wyłączników nadprądowych 1-modułowych do 63 A. Moduły podłączeniowe przewodowe umożliwiają podłączenie wszystkich aparatów modułowych 1 P + N do 32 A. Moduły Bieguny Nr ref. Zasilanie (4 moduły) N, L1, L2, L Sposób podłączenia Adapter Przewodowe (3 moduły) N L L L L 1 + N, L 2 + N, L3+N Zamocowanie bloku rozdzielczego XL-Part 125 na wsporniku aluminiowym o nr ref XL-Part 125 umożliwia zamontowanie w jednym rzędzie aparatów 4-biegunowych, 3-biegunowych, 2-biegunowych, faza/biegun neutralny i 1-biegunowych. 5. Montaż bloku rozdzielczego XL-Part 100 (24 moduły) Blok rozdzielczy XL-Part 100 występuje w dwóch wersjach: 3 P i 4 P. Montuje się go na zatrzask na wsporniku o nr ref Umożliwia zasilanie bezpośrednie wszystkich wyłączników nadprądowych 3-lub 4-biegunowych do 63 A. Można przeciąć blok, aby wykonać rzędy częściowe. Dociętą osłonkę zakłada się na niewykorzystane zaciski, aby zachować IP xxb.

32 ROZDZIELNICE XL Montaż systemów rozdziału energii (ciąg dalszy) 30 B ROZDZIAŁ ENERGII STANDARDOWY 1. Montaż szyn zasilających w przedziale kablowym zewnętrznym Wsporniki izolacyjne o nr ref umożliwiają wykonanie szyn zasilających ułożonych pod kątem na spodniej ścianie przedziału kablowego zewnętrznego do 800 A. Zamocuj wsporniki w dolnej części profilu pionowego za pomocą klipsów z nakrętkami i wkrętów M6 (siła zacisku 10 Nm). Dobór szyn zasilających Szyny miedziane I (A) Nr ref. Przekrój (mm) IP 30 IP > x x x x Zamocuj szyny zasilające na wspornikach (siła zacisku 7 Nm). Maksymalna odległość (w mm) między wspornikami w zależności od wartości prądu szczytowego (I pk ) Szyny zasilające I pk (ka) 25 x 5 32 x 5 50 x 5 63 x mm 350 mm 50 x 5 63 x 5 25 mm 25 mm 25 x 5 32 x 5 M5 Ø 10,4 mm Ø 10,4 mm 80 mm Ø 6,4 mm (50 x 5) Ø 8,4 mm (63 x 5) Wsporniki są dostarczane z 2 wkrętami do zamontowania ekranu (który nie jest dostarczany w komplecie). Szyny miedziane posiadają perforacje co 25 mm mm 50 mm

33 31 2. Montaż szyn zasilających w przedziale kablowym wewnętrznym Wsporniki izolacyjne o nr ref umożliwiają wykonanie zestawów szyn zasilających ułożonych piętrowo w przedziałach kablowych wewnętrznych do 400 A. Montuje się je na profilach pionowych za pomocą klipsów z nakrętkami i wkrętów M6. Szyny miedziane Dobór szyn zasilających I (A) nr ref. Przekrój (mm) IP 30 IP > x Zamocuj wsporniki szyn zasilających na profilach pionowych i ich górnej części za pomocą klipsów, które są dostarczane w komplecie. Uwaga: przy montowaniu wsporników należy wziąć pod uwagę płyty montażowe i wsporniki TH zainstalowane w sąsiedniej wydzielonej części w obudowie x Maksymalna odległość (w mm) między wspornikami w zależności od wartości prądu szczytowego (I pk ) I pk Szyny zasilające (ka) (25 x 5) (32 x 5) Zamocuj szyny miedziane na wspornikach za pomocą wkrętów M6 z główką sześciokątną i nakrętką mm 94 mm 77 mm 77 mm Odległości między szynami zasilającymi i osłoną

34 ROZDZIELNICE XL Montaż systemów rozdziału energii (ciąg dalszy) Montaż bloku rozdzielczego 400 A o nr ref Montaż poziomy Blok rozdzielczy montuje się poziomo w obudowach o szerokość 34 moduły na płycie montażowej pełnej o nr ref (wysokość 400 mm), do której dopasowuje się osłonę pełną o nr ref lub nr ref C MOSTKI GRZEBIENIOWE, LISTWY ZACISKOWE, ZACISKI I BLOKI ROZDZIELCZE MODUŁOWE Bloki rozdzielcze produkcji Legrand, które są używane w obudowach XL 3, odpowiadają na wszystkie zapotrzebowania, są łatwe w montażu i bezpieczne. 440 mm 250 Rozstaw osi przy montażu bloku rozdzielczego o nr ref Montaż pionowy w przedziale kablowym W przedziale kablowym należy zamontować blok rozdzielczy w pozycji pionowej bezpośrednio w górnej części profilu pionowego. W przedziale kablowym zewnętrznym należy użyć jako wsporników 2 elementów profilu w kształcie C o nr ref , pociętych na elementy o długości 350 mm i zamocowanych na profilach pionowych za pomocą klipsów M6 o nr ref Zamontuj blok rozdzielczy na wspornikach TH za pomocą odpowiednich nakrętek o nr ref Po połączeniu listew zaciskowych IP 2x i wspornika o nr ref otrzymujemy blok rozdzielczy 2 P. 3 P lub 4 P. 6 odpływów 35 mm2 drut (25 mm2 linka) do przyłącza rozdzielczego o nr ref Bloki rozdzielcze 1-biegunowe modułowe: całkowite odizolowanie biegunów dla rozdziału energii od 125 do 250 A.

35 Oprogramowanie do projektowania rozdzielnic do 4000 A Program do doboru rozdzielnic XL-PRO 2 oblicza automatycznie umiejscowienie podstaw montażowych i wsporników w zależności od rozmieszczenia aparatów w obudowie. DOKUMENTACJA PROJEKTU ZAWIERA: wykaz podzespołów wraz z cenami szkice i rozmieszczenie aparatów w rozdzielnicy schematy elektryczne INFOLINIA:

36 ROZDZIELNICE XL Montaż aparatów i wyposażenia 34 A OKREŚLANIE POJEMNOŚCI W ROZDZIELNICY Do każdego aparatu po zamontowaniu na wsporniku TH lub na płycie montażowej można dopasować odpowiednią osłonę. Wysokość tej osłony określa przestrzeń konieczna do zmontowania tego aparatu, jego podłączenia przy jednoczesnym przestrzeganiu odległości izolacyjnych oraz optymalnych warunków rozproszenia termicznego. Zamontowanie osłony gwarantuje stopień ochrony IP 30. Osłony posiadają kilka wysokości: od 150 do 600 mm dla aparatów modułowych, aparatów Vistop i DPX - od 50 do 1800 mm w przypadku osłon pełnych. Osłony pełne umożliwiają zaaranżowanie stref przeznaczonych do prowadzenia przewodów, doprowadzenia kabli, zainstalowania szyn zasilających i zamontowania odpowiedniego wyposażenia. Osłony pełne Do rozdzielnic Do przedziałów kablowych Wysokość 36 Wewnętrznycnych Zewnętrz- 24 moduły (mm) modułów Zamykanie Zamykanie Zamykanie Zamykanie 4 obrotu na wkręty na wkręty na wkręty na wkręty Aparat Miejsce zamocowania Pozycja montażu Montaż na wsporniku TH 35 Aparaty modułowe 63 A rozdzielnice pionowa Aparaty modułowe > 63 A rozdzielnice pionowa Vistop 63 do 160 A rozdzielnice pionowa DPX 125 rozdzielnice pionowa DPX 160 rozdzielnice pionowa DPX 250 ER rozdzielnice pionowa DPX-IS 250 rozdzielnice pionowa Montaż na podstawie montażowej DPX 125 (można zamontować razem w tym samym rzędzie rozdzielnice pionowa DPX 160 i DPX 250 ER) pozioma DPX 160 (można zamontować razem pionowa rozdzielnice w tym samym rzędzie DPX 125 i DPX 250 ER) pozioma DPX 250 ER (można zamontować razem pionowa rozdzielnice w tym samym rzędzie DPX 125 i DPX 160) pozioma DPX-IS 250 rozdzielnice pionowa DPX 250 DPX 630 rozdzielnice przedział kablowy rozdzielnice przedział kablowy pionowa pozioma pionowa pionowa pozioma pionowa DPX-IS 630 rozdzielnice pionowa Vistop 800 rozdzielnice pionowa DPX 1600 rozdzielnice pionowa pozioma (1) Z ramką, który należą zamawiać oddzielnie, nr ref. poniżej: : ramka do DPX 125 z blokiem różnicowo-prądowym, : ramka do DPX 160 z blokiem różnicowo-prądowym, : ramka do DPX 250 ER z blokiem różnicowo-prądowym.

37 35 Dobór zestawów montażowych i osłon Konfiguracja Zestaw montażowy XL moduły XL modułów Podstawa Osłona metalowa Zestaw Podstawa Osłona metalowa montażowa H (mm) Na wkręty montażowy montażowa H (mm) Na wkręty z apar. moduł z apar. moduł z apar. moduł z apar. moduł bez bloku róż z blokiem róż. dolnym (1) (1) (1) bez bloku róż z blokiem róż. dolnym (1) (1) (1) SZR z blokiem róż. lub bez bez bloku róż z blokiem róż. dolnym (1) (1) (1) SZR z blokiem róż. lub bez aparat mont. centralnie lub 2 aparaty bez bloku róż z blokiem róż. dolnym z blokiem róż. lub bez bez bloku róż (2) (3) z blokiem róż. dolnym (2) (3) bez bloku róż z blokiem róż. dolnym z blokiem róż. lub bez bez bloku róż (2) (3) z blokiem róż. dolnym (2) (3) aparat mont. samodzielnie aparat mont. samodzielnie aparat mont. samodzielnie aparat mont. samodzielnie (2) Zestaw montażowy do przedziału kablowego zewnętrznego. (3) Zestaw montażowy do przedziału kablowego wewnętrznego.

38 ROZDZIELNICE XL Montaż aparatów i wyposażenia (ciąg dalszy) 36 B POJEMNOŚĆ OBUDOWY Wysokość nakładania osłon w każdej obudowie określa jej pojemność. Rozdzielnice 24 moduły 36 modułów Wysokość zewnętrzna (mm) Wysokość maskowania (mm) / / / / / / /13/ / / /14/ / / C ROZMIESZCZANIE ZESTAWÓW M0NTAŻOWYCH Aby zamontować i zamknąć osłony, należy uprzednio umieścić 2 klipsy na profilach pionowych w miejscach, które odpowiadają rozmieszczeniu osłon. Również zamontowanie widełek zestawów do montażu na wsporniku TH 3 musi być zgodne z rozmieszczeniem osłon. Wystarczą 2 klipsy (które są dostarczane w komplecie), aby podtrzymać każdy rodzaj osłony. Rozmieszczenie zestawu montażowego (podstawy montażowej lub wspornika TH) zależy od trzech kryteriów: wysokości osłony, której wartość jest wielokrotnością liczby 50 mm rozstawu punktów zamocowania na profilach pionowych: 25 mm punktu odniesienia: w obudowach IP 30 mieści się na wysokości 100 m od górnej części ramy od osłon (punkt 100) i jest zaznaczona przez cyfrę 100, wygrawerowaną na każdym profilu pionowym w obudowach IP 55 mieści się w górnej części profilu pionowego (w punkcie 0). Zasada: dzieląc wysokość osłony przez 2, otrzymuje miejsce umieszczenia klipsa lub widełek w stosunku do punktu odniesienia. W obudowach IP 30 punkt 100 jest zaznaczony na profilu pionowym. W obudowach IP 55 punkt 0 przypada w górnej części profilu pionowego.

39 37 Rozmieszczenie klipsów na podstawach montażowych Przykład: mocowanie 2 podstaw montażowych i osłon w głównej części obudowy (patrz schemat poniżej). Pierwsza osłona: wysokość h 1 = 400 mm. Usytuowanie miejsca mocowania podstawy montażowej w stosunku do ramy do montażu osłon: 400/2 = 200 mm lub 100 mm licząc od punktu 100. Druga osłona: wysokość h 2 = 300 mm Usytuowanie miejsca mocowania podstawy montażowej w stosunku do dolnej części pierwszej osłony: 300/2 = 150 mm lub 350 mm licząc od pierwszego klipsa ( ). Rozmieszczenie widełek dla zestawów do montażu na wsporniku TH Przykład: montaż 2 zestawów do mocowania na wsporniku oraz osłon w głównej części obudowy (patrz schemat poniżej). - Pierwsza osłona: wysokość h 1 = 300 mm. Usytuowanie miejsca zaczepu widełek w stosunku do górnej części ramy do osłon: 300/2 = 150 mm lub 50 m od punktu Druga osłona: wysokość h 2 = 200 mm. Usytuowanie miejsca zaczepu widełek w stosunku do dolnej części pierwszej osłony: 200/2 = 150 mm lub 250 mm licząc od osi pierwszych widełek ( ) h2 = h1 = h1 = h1 =

40 ROZDZIELNICE XL Montaż aparatów i wyposażenia (ciąg dalszy) 38 + XL-PRO 2 Program do doboru rozdzielnic XL-PRO 2 oblicza automatycznie umiejscowienie podstaw montażowych i wsporników w zależności od rozmieszczenia aparatów w obudowie. D MONTAŻ APARATÓW NA PODSTAWACH MONTAŻOWYCH Po rozmieszczeniu nakrętek [1] następne etapy polegają na: zamocowaniu aparatów na podstawach montażowych [2], a następnie na zaczepieniu [3] i zablokowaniu [4] podstaw montażowych na profilach pionowych, które zostały wyposażone uprzednio w klipsy [1] [4] [2] [3] Miejsca wskazane przez XL-PRO 2 są podawane w stosunku do punktu 0 (który mieści się powyżej zakończenia profilu pionowego w obudowach XL IP ).

41 39 Gdy na jednej podstawie montażowej można zamontować różne rodzaje wyłączników DPX, oznaczenie otworów jest wykonywane za pomocą cyfr, które zawsze odpowiadają danemu typowi aparatu: 0 dla DPX 125, 1 dla DPX 160, 2 dla DPX 250 ER, 3 dla DPX 250, 4 dla DPX 630, 5 dla DPX Podstawy montażowe przeznaczone tylko dla jednego typu aparatu (np. DPX-IS) nie mają naniesionych takich oznaczeń. 2 4P Każda podstawa montażowa jest oznaczona cyframi odpowiadającymi poszczególnym typom wyłączników DPX, które można na niej zamontować. Wkładanie nakrętek. Podstawy montażowe o nr ref dla DPX 160 i nr ref dla DPX 250 ER umożliwiają wykonanie ręcznych przełączników zasilania rezerwowego dla aparatów DPX w wersji stacjonarnej (tyko podłączenie górne). Są one dostarczane z wszystkimi elementami umożliwiającymi wykonanie sprzęgła mechanicznego aparatów. + Podstawy montażowe uniwersalne perforowane o nr ref /42 lub pełne o nr ref /44/45 umożliwiają montaż każdego typu aparatu na tylnej ścianie obudowy (maksymalna dostępna wysokość pod osłoną: 145 mm). Wsuń nakrętki w otwory przeznaczone dla danego typu aparatu. Na przykład dla DPX 250 ER są to otwory oznaczone cyfrą 2, najbardziej od siebie oddalone (patrz instrukcja montażu). W podstawach montażowych perforowanych można zakładać klipsy M4 i M5 o nr ref /41.

42 ROZDZIELNICE XL Montaż aparatów i wyposażenia (ciąg dalszy) 40 E MONTAŻ APARATÓW NA WSPORNIKU TH Wspornik 2-pozycyjny o nr ref /50 Wsporniki przeznaczone dla rozdzielnic o pojemności w rzędzie 24 i 36 modułów, wykonane z profili aluminiowych o dużej sztywności umożliwiają w pozycji górnej montaż aparatów modułowych oraz w pozycji dolnej montaż aparatów DPX. Aparaty modułowe mogą być montowane obok aparatów DPX przy użyciu podstawy dystansującej o nr ref Zestaw montażowy do mocowania na wsporniku TH, 2-pozycyjny Montaż bez użycia narzędzi: 1 Zamocowanie widełek na profilach pionowych. 2 Zatrzaskiwanie wspornika na widełkach (możliwe są 2 pozycje) Ilość aparatów DPX, które można zamontować na wsporniku 24-modułowym Aparat Ilość biegunów Ilość DPX/ rząd 2. Wspornik uniwersalny o nr ref /54 Wspornik ten jest montowany bezpośrednio w górnej części profili pionowych lub na wspornikach izolacyjnych o nr ref Jest przeznaczony do montażu zacisków na tylnej ścianie obudowy (patrz str. 52), można na nim montować również wszystkie aparaty przeznaczone do montażu na wsporniku TH. 3. Wspornik regulowany z możliwością nachylania o nr ref /52 Ilość wolnych modułów 3 P 5 3 DPX P 4 1,5 4 P + blok różnicowy boczny 2 1,5 3 P 4 4 DPX P P + blok różnicowy boczny P 4 4 DPX 250 ER 4 P P + blok różnicowy boczny 1 11 Zestaw widełki + kątownik umożliwia dopasowanie wysokości i nachylenie wspornika, aby uzyskać listwy zaciskowe przesunięte równolegle (patrz str. 47).

43 41 F WYPOSAŻENIE DO MONTOWANIA NA DRZWIACH I BOKACH ROZDZIELNICY 1. Wyprowadzenie sterowania wyłącznika na zewnątrz obudowy DPX-IS 250/630 Przedłużki do wyprowadzenia sterowania są dostarczane razem ze wzornikiem do wykonywania otworów w bokach obudów. Oś do manewrowania może być docinana w zależności od potrzeb. Vistop 63 do 160 A Vistopy ze sterowaniem bocznym są dostarczane ze wszystkimi akcesoriami koniecznymi do wyprowadzenia sterowania na zewnątrz obudowy. Dostarczany jest również wzornik do wykonania otworów w boku obudowy. Oś do manewrowania może być docinana w zależności od pozycji aparatu Vistopa na wsporniku. Aparat Vistop zamontowany na końcu wspornika. Aparaty DPX-IS z bocznym wyprowadzeniem sterowania muszą być montowane na podstawie montażowej.

44 ROZDZIELNICE XL Montaż aparatów i wyposażenia (ciąg dalszy) Sterowanie frontowe z wyprowadzeniem na drzwi dla rozłączników Vistop od 63 do 160 A Sterowania frontowe z wyprowadzenie na zewnątrz obudowy są dostarczane ze wzornikiem do wykonywania otworów. Oś do manewrowania powinna być docięta w odległości 37 mm. Akcesoria do blokowania zainstalowane po wewnętrznej stronie drzwi uniemożliwiają ich otwarcie, jeśli aparat jest w pozycji zamknięty. 3. Elementy do sterowania i sygnalizacji montowane na drzwiach W drzwiach profilowanych odległość między osłoną i drzwiami wynosi 57 mm, co umożliwia montaż elementów do sterowania i sygnalizacji Signis o głębokości 50 mm. Należy wykonać otworowanie o średnicy 22,3 mm. 57mm maks. Przewody podłączeniowe (maksymalnie 4) mogą być umieszczone w obudowie z połączeniem ekwipotencjalnym drzwi, które przechodzi przez zawiasy (patrz str. 13). 45mm Ø 22,3mm + 0,4-0 30mm Zablokuj oś manewrów na rozłączniku Vistop za pomocą klucza sześciokątnego. W przypadku, gdy jest więcej niż 4 przewody w obudowie o IP 55, należy użyć osłony pełnej, wyposażonej w dławice o nr ref (średnica otworu 23 mm).

45 43 4. Gniazda tablicowe montowane na obudowach o IP 55 Gniazda tablicowe skośne i proste 16 A, 32 A i 63 A we wszystkich wersjach (2 P + T, 3 P + T i 3 P + T + N) mogą być montowane na zdejmowalnych bokach w obudowach XL IP 55. Uwaga: montaż gniazd tablicowych 16 A i 32 A o głębokości od 40 do 54 mm uniemożliwia przejście koryt grzebieniowych Lina 25. Z powodu głębokości, która wynosi 98 mm, gniazda tablicowe 63 A muszą być montowane między 2 zestawami montażowymi (na wsporniku TH lub na podstawie montażowej). Gniazd 125 A nie można zamontować. Uwaga: Należy koniecznie wykonać połączenie ekwipotencjalne między bokiem i obudową (patrz przekrój str. 46).

46 ROZDZIELNICE XL Okablowanie i prowadzenie przewodów 44 A PROWADZENIE PRZEWODÓW 1. Kanały grzebieniowe Lina 25 Wsporniki o nr ref i umożliwiają zainstalowanie pionowe i poziome koryt grzebieniowych Lina 25 w obudowach XL Wsporniki są montowane na profilach pionowych i są wyposażone w kątownik z możliwością regulacji głębokości, który służy do wyrównywania koryt grzebieniowych poziomych o wysokościach 60, 80 lub 100 mm w stosunku do koryt grzebieniowych pionowych o wysokości 60 mm. Wsporniki o nr ref są dostarczane ze specjalnym profilem do usztywnienia kanałów grzebieniowych poziomych w obudowach 36-modułowych. Pojemność koryt grzebieniowych Lina 25 Numer referencyjny Szerokość (mm) Wysokość (mm) Pojemność (1) (mm2) (1) ilość przewodów pomnożona przez ich przekroje Profil dostarczany ze wspornikami o nr ref montuje się za pomocą nitów razem z korytem grzebieniowym. Dodatkowy nit służy do zamocowania koryta grzebieniowego w środku. 3 pozycje regulacji w zależności od wysokości kanału grzebieniowego. + Kanały grzebieniowe są montowane na wspornikach za pomocą izolacyjnych nitów. Demontowanie koryt grzebieniowych polega na wyjęciu trzpienia nitu. Nity można również zamawiać oddzielnie (nr ref ).

47 Drabinka kablowa Nity o nr ref umożliwiają zamocowanie koryt grzebieniowych bezpośrednio na profilach pionowych. Drabinka kablowa o nr ref może być instalowana pionowo w przedziale kablowym zewnętrznym. Uprzednio należy zamocować w przedziale dwa wsporniki do podtrzymywania kabli (patrz obok), a następnie je wyposażyć w klipsy o nr ref Wsporniki do mocowania kabli Wsporniki o nr ref , i umożliwiają podtrzymanie kabli z wykorzystaniem opasek kablowych Colson. Można je montować w obudowach zarówno 24-modułowych, jak i w 36-modułowych oraz w przedziałach kablowych zewnętrznych. Mocuje się je na tylnej ścianie obudowy, na profilach pionowych, za pomocą 2 kątowników. Umieść klipsy w dolnej części profili pionowych, aby można było przykręcić kątowniki. Podtrzymywanie kabli w przedziale kablowym. Zamocuj drabinkę na wspornikach o nr ref za pomocą elementu sprzęgającego i zestawu wkrętów, które są dostarczane w komplecie.
