Stojaki LiSA. charakterystyka:

Transkrypt

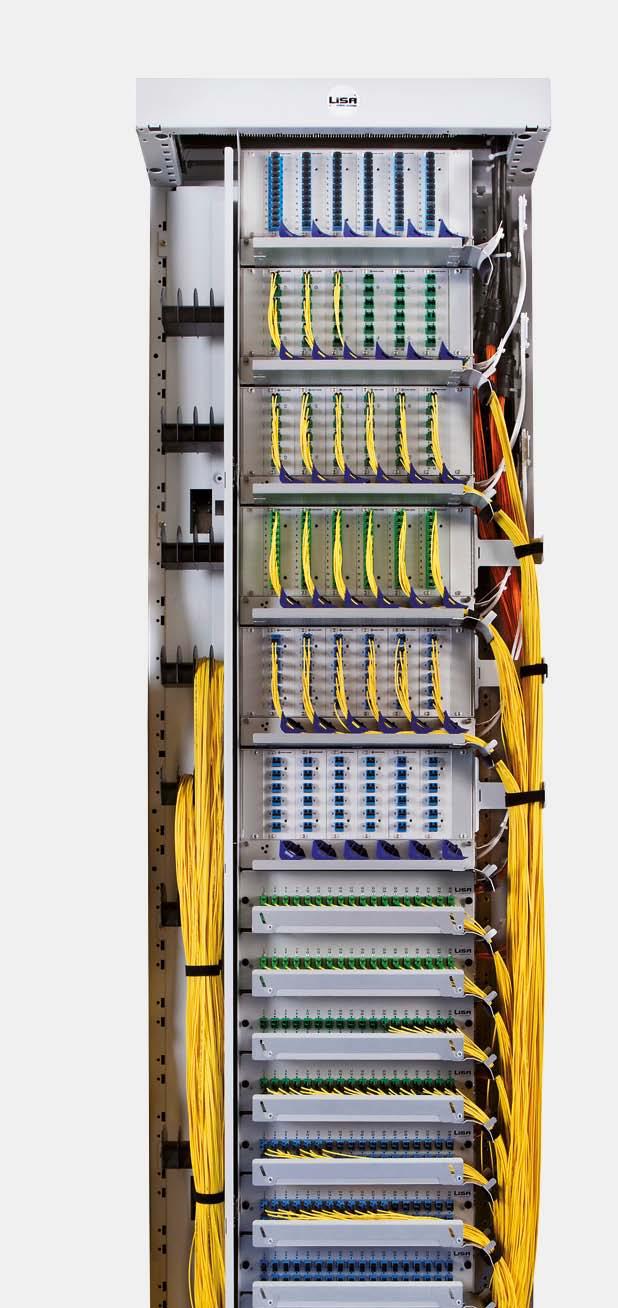

1 Stojaki LiSA Stojaki systemu LiSA charakterystyka: elastyczne systemy modułowe dla dużych węzłów sieci szkieletowych, dystrybucyjnych oraz węzłów kolokacyjnych idealne dla dużych punktów dystrybucyjnych sieci FTTx prosta rozbudowa poprzez łączenie ze sobą stojaków zabudowa do systemu Front Access (dostęp od przodu do modułów LiSA KMK) lub systemu Side Access (dostęp z boku do modułów LiSA NGR-KMU) dostępne trzy szerokości odpowiednio 300, 600, 900 mm stojak o szerokości 900 mm z możliwością jednoczesnego wykorzystania elementów systemu Front Access i Side Access (FS) dwa warianty wysokości, standardowy 2200 mm i do pomieszczeń niższych 1800 mm głębokość 300 mm dopasowana do ustawiania w szereg typowych stojaków teletransmisyjnych możliwość wprowadzania i wyprowadzania okablowania górą i dołem zapewnione wygodne zarządzanie kablami liniowymi i włóknami boczny kanał zarządzający dla patchcordów w każdej wersji stojaka konfiguracje: LiSA NGR3-18-FA LiSA NGR3-22-FA LiSA NGR6-18-FA LiSA NGR6-22-FA LiSA NGR6-18-SA LiSA NGR6-22-SA LiSA NGR9-18-FS LiSA NGR9-22-FS normy / certyfikaty: stopień szczelności IP 30 zgodnie z normą EN 60529/IEC 529 UL 94 V-0 zgodne z RoHS Stojak LiSA NGR6-22-FA z wyposażeniem 34 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine

2 dane techniczne: stojaki LiSA NGR3 NGR6 NGR9 wysokość [mm] szerokość [mm] głębokość [mm] wysokość użytkowa [U] dostęp do złącz* FA FA FA, SA FA, SA FA, SA FA, SA waga [kg] ** ~49,9 ~58,8 ~66,3 ~78,5 ~87,6 ~106,4 stopień szczelności IP IP 30 IP 30 IP 30 IP 30 IP 30 IP30 kolor RAL 7035 * system FA (Front Access), SA (Side Access) ** waga stojaka z osłonami bez wyposażenia dodatkowego Stojaki systemu LiSA konfiguracje: opis LiSA NGR3- stojak tylko systemu FA LiSA NGR6- stojak systemu FA i SA LiSA NGR9- stojak systemu FA i SA 18- wysokość 1800 mm 22- wysokość 2200 mm FA- typ systemu FA SA- typ systemu SA FS- dla stojaka NGR9 D0- brak osłon oraz drzwi D1- osłony, drzwi z klamką i zamkiem D2- osłony, drzwi pod zamek typu Abloy P0- brak przepustu szczotkowego P1- przepust szczotkowy P2- płyta na dach K0- brak dolnego kanału zarządzającego K1- dolny kanał zarządzający X0- NGR6 SA brak modułu zapasu patchcordów X1- NGR6 SA moduł zapasu patchcordów Z0 bez zestawu montażowego Z1 zestaw montażowy do ściany Z2 zestaw montażowy do sufitu Z3 zestaw montażowy do podłogi technicznej Z4 zestaw montażowy do podłogi betonowej Z5 zestaw montażowy do łączenia stojaków Z6 zestaw montażowy do drabinek kablowych przykład: LiSA NGR6-22-FA-D1-P0-K1-Z1 stojak LiSA NGR6 systemu FA o wysokości 2200 mm ze zintegrowanym bocznym kanałem zarządzającym, wyposażony w osłony i drzwi z zamkiem zamykanym na klucz. Stojak bez przepustu szczotkowego z dolnym kanałem zarządzającym. W komplecie zestaw montażowy do ściany. xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine 35

3 Stojaki LiSA NGR Seria LiSA NGR3-18-FA Seria LiSA NGR3-22-FA Stojaki LiSA NGR3-xx-FA charakterystyka: pojemność do 240 spawów i pól komutacyjnych dla typowej konfiguracji po 12 spawów na kasetę dla stojaka o wysokości 2200 mm przeznaczony do montażu półek serii LiSA NGR-PMK-2-4U możliwość wprowadzania kabli górą i dołem stojaka drzwi oraz boki obudowy demontowane dla uzyskania funkcji otwartego stojaka ODF drzwi przednie ryglowane podwójnie zamykane na pojedynczy zamek z kluczem wysuwany boczny kanał zarządzający z półbębnami zapewniającymi minimalny bezpieczny promień gięcia dla patchcordów wynoszący 35 mm krosowanie w obrębie stojaka za pomocą patchcordów o jednej długości 4,5 m w zestawie: zintegrowany wysuwany boczny kanał zarządzający uchwyty tub, LiSA NGR-UT opaski zaciskowe linki uziemiające opcje (zamawiane oddzielnie): osłona tylna osłony boczne (2 sztuki) drzwi przednie z zamkiem półki LiSA NGR-PMK-2-4U moduły kasetowe LiSA KMK-MCM (SCM) panele komutacyjne z adapterami LiSA PK-FA patchcordy o zalecanej długości 4,5 m, średnica powłoki 2 mm moduł rozszycia LiSA NGR-MRK4 listwa do montażu modułu rozszycia LiSA NGR-LMRK (maks. 1 szt.) dolny kanał zarządzający LiSA NGR3-DKZ-5U (stojak 1800 mm) lub LiSA NGR3-DKZ-6U (stojak 2200 mm) kieszeń na dokumentację LiSA NGR-KDOK przepust szczotkowy na dach LiSA NGR3-PSZ zestawy montażowe stojaka patrz strona 53 normy / certyfikaty: stopień szczelności IP 30 zgodnie z normą EN 60529/IEC 529 UL 94 V-0 zgodne z RoHS Stojak LiSA NGR3-22-FA z wyposażeniem dane techniczne: LiSA NGR3-18-FA 22-FA wymiary (szer. wys. głęb.) [mm] typ półki LiSA NGR-PMK-2-4U LiSA NGR-PMK-2-4U maksymalna liczba półek * 8 10 maksymalna liczba modułów rozszycia LiSA NGR-MRK4 2 2 maksymalna liczba separatorów 8 10 maksymalna liczba uchwytów tub 8 10 maksymalna liczba modułów kasetowych: LiSA KMK-MCM LiSA KMK-SCM 8 10 maksymalna liczba włókien w stojaku dla: LiSA KMK-MCM LiSA KMK-SCM wykonanie stal lakierowana proszkowo kolor RAL 7035 * dla dwóch modułów LiSA NGR-MRK4 przy wprowadzanych kablach od góry maksymalna ilość półek LiSA NGR-PMK-2-4U jest mniejsza od podanych ilości o 1 sztukę. 36 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine

4 konfiguracje: opis LiSA NGR3- stojak LiSA NGR3 18- wysokość 1800 mm 22- wysokość 2200 mm FA- typ systemu FA D0- brak osłon oraz drzwi D1- osłony, drzwi z klamką i zamkiem D2- osłony, drzwi pod zamek typu Abloy P0- brak przepustu szczotkowego P1- przepust szczotkowy P2- płyta na dach K0- brak dolnego kanału zarządzającego K1- dolny kanał zarządzający Z0 bez zestawu montażowego Z1 zestaw montażowy do ściany Z2 zestaw montażowy do sufitu Z3 zestaw montażowy do podłogi technicznej Z4 zestaw montażowy do podłogi betonowej Z5 zestaw montażowy do łączenia stojaków Z6 zestaw montażowy do drabinek kablowych przykład: LiSA NGR3-22-FA-D1-P0-K1-Z1 stojak LiSA NGR3 systemu FA o wysokości 2200 mm ze zintegrowanym wysuwanym bocznym kanałem zarządzającym wyposażony w osłony i drzwi z zamkiem zamykanym na klucz. Stojak bez przepustu szczotkowego z dolnym kanałem zarządzającym. W komplecie zestaw montażowy do ściany. Zarządzanie stroną stacyjną stojaka LiSA NGR3-22-FA Stojaki LiSA NGR3-xx-FA Widok dolnej części stojaka z kanałem zarządzającym LiSA NGR3-DKZ-6U produkty powiązane: numer strony wyposażenie stojaków LiSA NGR-FA 44 wyposażenie stojaków LiSa NGR 50 wiązki kablowe 168 pigtaile i patchcordy 174 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine 37

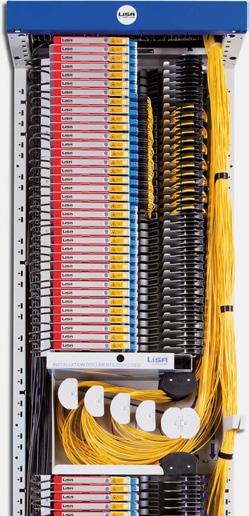

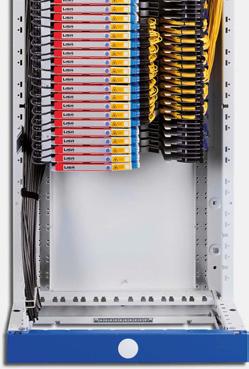

5 Stojaki LiSA NGR Seria LiSA NGR6-18-FA Seria LiSA NGR6-22-FA Stojaki LiSA NGR6-xx-FA charakterystyka: pojemność do 720 spawów i pól komutacyjnych dla typowej konfiguracji po 12 spawów na kasetę dla stojaka o wysokości 2200 mm przeznaczony do montażu półek serii LiSA NGR-PMK-6-4U dedykowana półka przełączeniowa LiSA NGR-BTU6-P2U-36 wysuwany boczny kanał zarządzający z półbębnami zapewniającymi minimalny bezpieczny promień gięcia dla patchcordów wynoszący 35 mm drzwi oraz boki obudowy stojaka demontowane dla uzyskania funkcji otwartego stojaka ODF drzwi przednie ryglowane podwójnie zamykane na pojedynczy zamek z kluczem krosowanie w obrębie stojaka za pomocą patchcordów o jednej długości 5 m w zestawie: zintegrowany, wysuwany boczny kanał zarządzający uchwyty tub LiSA NGR-UT opaski zaciskowe linki uziemiające opcje (zamawiane oddzielnie): osłona tylna osłony boczne (2 sztuki) drzwi przednie z zamkiem półki LiSA NGR-PMK-6-4U moduły kasetowe LiSA KMK-MCM (SCM) panele komutacyjne z adapterami LiSA PK-FA półka przełączeniowa LiSA NGR-BTU6-P2U-36 patchcordy o zalecanej długości 5 m, średnica powłoki 2 mm moduł rozszycia LiSA NGR-MRK4 listwa do montażu modułu rozszycia LiSA NGR-LMRK (maks. 2 szt) dolny kanał zarządzający LiSA NGR6-DKZ-5U (stojak 1800 mm) lub LiSA NGR6-DKZ-6U (stojak 2200 mm) kieszeń na dokumentację LiSA NGR-KDOK przepust szczotkowy na dach LiSA NGR6-PSZ zestawy montażowe stojaka patrz strona 53 normy / certyfikaty: stopień szczelności IP 30 zgodnie z normą EN 60529/IEC 529 UL 94 V-0 zgodne z RoHS Stojak LiSA NGR6-22-FA z wyposażeniem dane techniczne: LiSA NGR6-18-FA 22-FA wymiary (szer. wys. głęb.) [mm] typ półki LiSA NGR-PMK-6-4U LiSA NGR-PMK-6-4U maksymalna liczba półek* 8 10 maksymalna liczba modułów rozszycia LiSA NGR-MRK4 3 3 maksymalna liczba separatorów 8 10 maksymalna liczba uchwytów tub 8 10 maksymalna liczba modułów kasetowych LiSA KMK-MCM LiSA KMK-SCM maksymalna liczba włókien w stojaku dla: LiSA KMK-MCM LiSA KMK-SCM maksymalna liczba półek przełączeniowych LiSA NGR-BTU wykonanie stal lakierowana proszkowo kolor RAL 7035 * dla dwóch i więcej modułów LiSA NGR-MRK4 przy wprowadzanych kablach od góry maksymalna ilość półek LiSA NGR-PMK-6-4U jest mniejsza od podanych ilości o 1 sztukę. 38 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine

6 konfiguracje: opis LiSA NGR6- stojak LiSA NGR6 18- wysokość 1800 mm 22- wysokość 2200 mm FA- typ systemu FA D0- brak osłon oraz drzwi D1- osłony, drzwi z klamką i zamkiem D2- osłony, drzwi pod zamek typu Abloy P0- brak przepustu szczotkowego P1- przepust szczotkowy P2- płyta na dach K0- brak dolnego kanału zarządzającego K1- dolny kanał zarządzający Z0 bez zestawu montażowego Z1 zestaw montażowy do ściany Z2 zestaw montażowy do sufitu Z3 zestaw montażowy do podłogi technicznej Z4 zestaw montażowy do podłogi betonowej Z5 zestaw montażowy do łączenia stojaków przykład: LiSA NGR6-22-FA-D1-P0-K1-Z1 stojak LiSA NGR6 systemu FA o wysokości 2200 mm z zintegrowanym wysuwanym bocznym kanałem zarządzającym wyposażony w osłony i drzwi z zamkiem zamykanym na klucz. Stojak bez przepustu szczotkowego z dolnym kanałem zarządzającym. W komplecie zestaw montażowy do ściany. Półki modułów kasetowych oraz półki przełączeniowe w stojaku LiSA NGR6-22-FA Stojaki LiSA NGR6-xx-FA Widok dolnej części stojaka z kanałem zarządzającym LiSA NGR6-DKZ-6U produkty powiązane: numer strony wyposażenie stojaków LiSA NGR-FA 44 wyposażenie stojaków LiSA NGR 50 wiązki kablowe 168 pigtaile i patchcordy 174 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine 39

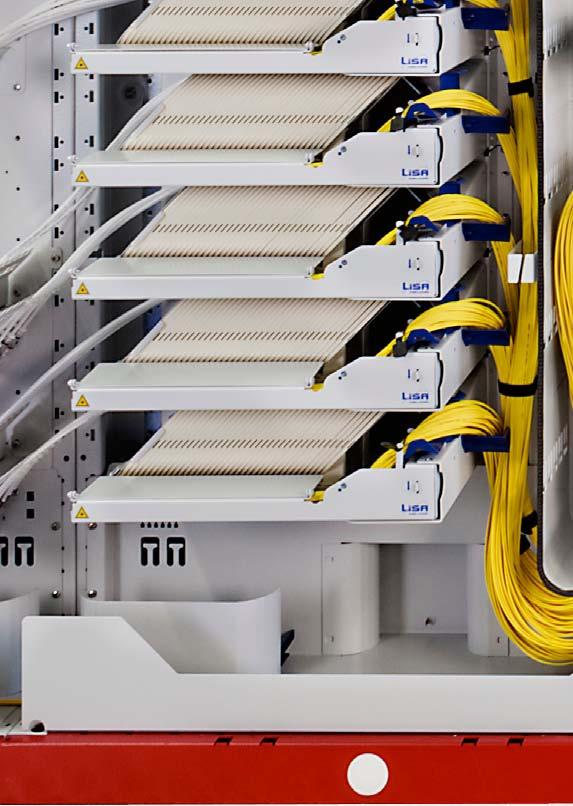

7 Stojaki LiSA NGR Seria LiSA NGR6-18-SA Seria LiSA NGR6-22-SA Stojaki LiSA NGR6-xx-SA charakterystyka: pojemność do 960 spawów i pól komutacyjnych dla typowej konfiguracji po 12 spawów na kasetę dla stojaka o wysokości 2200 mm zalecana pojemność do 768 spawów i pól komutacyjnych przy zastosowaniu modułu zapasu patchcordów LiSA NGR-XU-6U przy zastosowaniu złącz miniaturowych LC, LX.5 pojemności zwiększają się dwukrotnie przeznaczony do montażu półek LiSA NGR-PMU-19-xU drzwi oraz boki obudowy demontowane dla uzyskania funkcji otwartego stojaka ODF drzwi przednie ryglowane podwójnie zamykane na pojedynczy zamek z kluczem krosowanie w obrębie stojaka za pomocą patchcordów jednej długości 4 m w zestawie: ramka tub, LiSA NGR-RT opaski zaciskowe linki uziemiające opcje (zamawiane oddzielnie): osłona tylna osłony boczne (2 sztuki) drzwi przednie z zamkiem półki LiSA NGR-PMU-19-xU (19-2U, 19-3U, 19-6U) moduły kasetowe LiSA KMU-xx-12(24) patchcordy o zalecanej długości 4 m, średnica powłoki 2 mm moduł rozszycia LiSA NGR-MRK4 listwa do montażu modułu rozszycia LiSA NGR-LMRK (maks. 4 szt.) moduł rozszycia LiSA NGR-MRK10 lub LiSA NGR-MRK12 (nie stosowane w przypadku używania LiSA NGR-MRK4) moduł zapasu patchcordów LiSA NGR-XU-6U szuflada na dokumentację LiSA NGR-SDOK kieszeń na dokumentację LiSA NGR-KDOK przepust szczotkowy na dach LiSA NGR6-PSZ zestawy montażowe stojaka patrz strona 53 tuba ochronna TR-5 normy / certyfikaty: stopień szczelności IP 30 zgodnie z normą EN 60529/IEC 529 UL 94 V-0 zgodne z RoHS Stojak LiSA NGR6-22-SA z wyposażeniem dane techniczne: LiSA NGR6-18-SA 22-SA wymiary (szer. wys. głęb.) [mm] typ półki LiSA NGR-PMU-19-xU wysokość użytkowa dla półek / całkowita [U] 32/37 40/46 maksymalna liczba modułów LiSA NGR-MRK4 lub LiSA NGR-MRK10 (12) 5/2 5/2 maksymalna liczba modułów kasetowych LiSA KMU zalecana liczba modułów kasetowych LiSA KMU maksymalna liczba włókien w stojaku dla: LiSA KMU-xx LiSA KMU-xx zalecana pojemność w stojaku dla: LiSA KMU-xx LiSA KMU-xx wykonanie stal lakierowana proszkowo kolor RAL xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine

8 konfiguracje: opis LiSA NGR6- stojak LiSA NGR6 18- wysokość 1800 mm 22- wysokość 2200 mm SA- typ systemu SA D0- brak osłon oraz drzwi D1- osłony, drzwi z klamką i zamkiem D2- osłony, drzwi pod zamek typu Abloy P0- brak przepustu szczotkowego P1- przepust szczotkowy P2- płyta na dach X0- brak modułu zapasu patchcordów X1- moduł zapasu patchcordów Z0 bez zestawu montażowego Z1 zestaw montażowy do ściany Z2 zestaw montażowy do sufitu Z3 zestaw montażowy do podłogi technicznej Z4 zestaw montażowy do podłogi betonowej Z5 zestaw montażowy do łączenia stojaków Z6 zestaw montażowy do drabinek kablowych przykład: LiSA NGR6-22-SA-D1-P0-X1-Z1 stojak LiSA NGR6 systemu SA o wysokości 2200 mm wyposażony w osłony i drzwi z zamkiem zamykanym na klucz. Stojak bez przepustu szczotkowego z modułem zapasu patchcordów LiSA NGR-XU-6U. W komplecie zestaw montażowy do ściany. Kompaktowe moduły uchylne w stojaku LiSA NGR6-22-SA Stojaki LiSA NGR6-xx-SA Zarządzanie stroną liniową modułów kasetowych serii LiSA KMU produkty powiązane: numer strony wyposażenie stojaków LiSA NGR-FA 44 wyposażenie stojaków LiSA NGR 50 wiązki kablowe 168 pigtaile i patchcordy 174 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine 41

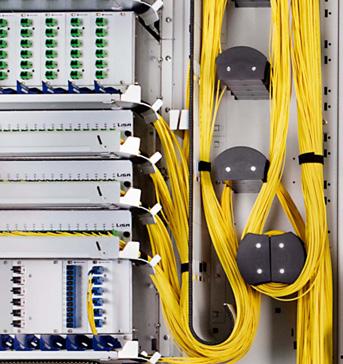

9 Stojaki LiSA NGR Seria LiSA NGR9-18-FS Seria LiSA NGR9-22-FS Stojaki LiSA NGR9-xx-FS Stojak LiSA NGR9-22-FS z wyposażeniem charakterystyka: konstrukcja umożliwiająca stosowanie elementów systemu Front Access i Side Access pojemność do 960 spawów i pól komutacyjnych dla typowej konfiguracji po 12 spawów na kasetę dla stojaka o wysokości 2200 mm przeznaczony do montażu półek serii LiSA NGR-PMK-8-4U lub LiSA NGR-PMU-19-xU możliwość wprowadzania kabli górą i dołem stojaka drzwi oraz boki obudowy demontowane dla uzyskiwania funkcji otwartego stojaka ODF drzwi przednie ryglowane podwójnie zamykane na zamek z kluczem wydzielony boczny kanał zarządzający dedykowana półka przełączeniowa LiSA NGR-BTU9-L2U krosowanie w obrębie stojaka za pomocą patchcordów jednej długości 5 m w zestawie: zintegrowany boczny kanał zarządzający uchwyty tub, LiSA NGR-UT opaski zaciskowe linki uziemiające opcje (zamawiane oddzielnie): osłona tylna osłony boczne (2 sztuki) podwójne drzwi przednie z zamkiem półki LiSA NGR-PMK-8-4U moduły kasetowe LiSA KMK-MCM (SCM) panele komutacyjne z adapterami LiSA PK-FA półka przełączeniowa LiSA NGR-BTU9-L2U półki LiSA NGR-PMU-19-xU (19-2U, 19-3U, 19-6U) moduły kasetowe LiSA KMU patchcordy o zalecanej długości 5 m, średnica powłoki 2 mm moduł rozszycia LiSA NGR-MRK4 listwa do montażu modułu rozszycia LiSA NGR-LMRK (maks. 4 szt.) moduł rozszycia LiSA NGR-MRK10 lub LiSA NGR-MRK12 (nie stosowane w przypadku używania LiSA NGR-MRK4 dolny kanał zarządzający LiSA NGR9-DKZ-5U (stojak 1800 mm) lub LiSA NGR9-DKZ-6U (stojak 2200 mm), dla stojaka w konfiguracji tylko pod elementy Side Access kanał nie występuje szuflada na dokumentację LiSA NGR-SDOK kieszeń na dokumentację LiSA NGR-KDOK przepust szczotkowy na dach LiSA NGR9-PSZ zestawy montażowe stojaka patrz strona 53 normy / certyfikaty: stopień szczelności IP 30 zgodnie z normą EN 60529/IEC 529 UL 94 V-0 zgodne z RoHS dane techniczne: LiSA NGR9-18-FS 22-FS wymiary (szer. wys. głęb.) [mm] typ półki LiSA NGR-PMK-FA8/4U LiSA NGR-PMU-19/2U (3U, 6U) maksymalna liczba półek LiSA NGR-PMK 8 10 maksymalna liczba półek przełączeniowych LiSA NGR-BTU wysokość użytkowa dla półek / całkowita [U] 32 / / 46 maksymalna liczba modułów rozszycia LiSA NGR-MRK4 lub LiSA NGR-MRK-10(12) 5/2 5/2 maksymalna liczba modułów kasetowych: LiSA KMK-MCM / LiSA KMU-xx-12(24) LiSA KMK-SCM maksymalna liczba włókien w stojaku dla: LiSA KMK-MCM / LiSA KMU-xx LiSA KMU-xx LiSA KMK-SCM wykonanie stal lakierowana proszkowo kolor RAL 7035 * dla dwóch modułów LiSA NGR-MRK4 przy wprowadzanych kablach od góry i zastosowaniu dolnego kanału zarządzającego maksymalna ilość półek LiSA NGR-PMK-8-4U jest mniejsza od podanych ilości o 1 sztukę. 42 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine

10 konfiguracje: opis LiSA NGR9- stojak LiSA NGR9 18- wysokość 1800 mm 22- wysokość 2200 mm FS- typ systemu FA/SA D0- brak osłon oraz drzwi D1- osłony, drzwi z klamką i zamkiem D2- osłony, drzwi pod zamek typu Abloy P0- brak przepustu szczotkowego P1- przepust szczotkowy P2- płyta na dach K0- brak dolnego kanału zarządzającego K1- dolny kanał zarządzający Z0 bez zestawu montażowego Z1 zestaw montażowy do ściany Z2 zestaw montażowy do sufitu Z3 zestaw montażowy do podłogi technicznej Z4 zestaw montażowy do podłogi betonowej Z5 zestaw montażowy do łączenia stojaków Z6 zestaw montażowy do drabinek kablowych przykład: LiSA NGR9-22-FS-D1-P0-K1-Z1 stojak LiSA NGR9 systemu FA/SA o wysokości 2200 mm ze zintegrowanym bocznym kanałem zarządzającym wyposażony w osłony i podwójne drzwi z zamkiem zamykanym na klucz. Stojak bez przepustu szczotkowego z dolnym kanałem zarządzającym. W komplecie zestaw montażowy do ściany Zarządzanie stroną stacyjną w wydzielonym kanale kablowym Stojaki LiSA NGR9-xx-FS Dolny kanał zarządzający LiSA NGR9-DKZ-6U produkty powiązane: numer strony wyposażenie stojaków LiSA NGR-FA 44 wyposażenie stojaków LiSA NGR 50 wiązki kablowe 168 pigtaile i patchcordy 174 xwdm OptiPlex OptiTest OptiDukt MikroKan OptiLine 43
