Energii Rozdzielnice XL 3 400

Transkrypt

1 System Rozdziału Energii Rozdzielnice Rozdzielnice przeznaczone są do indywidualnej konfiguracji. Stanowią solidny element instalacji, a ich innowacyjne rozwiązania (profile montażowe i wsporniki 2-pozycyjne) znacznie ułatwiają prefabrykację. Możliwość montowania aparatów o I n do 400 A, np.: DPX I n 400 A. Różnorodność przy doborze elementów wyposażenia Oferta jest w całości przeznaczona do samo dzielnego wyposażenia. Rozdzielnice mają pojemność 24 modułów w rzędzie, dostępne są w wyso kościach od 600 do 1900 mm. Nowa gama to rozdzielnice, które mogą być łączone ze sobą w poziomie i pionie oraz z przedziałami kablowymi. Rozdzielnice metalowe IP43 Wyposażone w: profile pionowe zamocowane na tylnej ścianie rozdzielnicy, płytę przepustów kablowych z możliwością docięcia, cokół o wys. 100 mm (dla wysokości 1600 i 1900). Rozdzielnice izolacyjne (klasa II ochronności) IP43 Wyposażone w: profile pionowe zamocowane na tylnej ścianie rozdzielnicy. Rozdzielnice metalowe IP55 monobloki Wyposażone w: demontowalną konstrukcję wsporczą, drzwi pełne odwracalne z uchwytem do zamykania. Wolność w wyborze systemu rozdziału energii Rozdział energii standardowy Realizowany za pomocą: BLOKI ROZDZIELCZE Modułowe, piętrowe do 400 A. BLOKI ROZDZIELCZE HX 3 /VX 3 Umożliwiają szybkie zasilenie aparatów modułowych w poszczególnych rzędach. Montaż w pionie (VX 3 ) z prawej lub lewej strony rozdzielnicy oraz montaż w poziomie (HX 3 ) na wspornikach lub na konstrukcji rozdzielnicy. LISTWY PRZYŁĄ- CZENIOWE IP2X Montaż w pionie lub w poziomie na wspornikach. Rozdział energii do 100 A. SZYNY ŁĄCZENIOWE Przyłączenie grzebieniowe lub sztyftowe do zasilania aparatów modułowych. ZESTAW SZYN ZASILAJĄCYCH Montaż w tylnej części rozdzielnicy lub przedziału kablowego. 392

2 Wolność w montażu rozdzielnic Rozdzielnice są proste w montażu, ponieważ oferują: PROFILE MONTAŻOWE Zapewniają szybkość montażu urządzeń: wystarczy jeden śrubokręt. NIEZALEŻNIE MONTOWANE BLOKI Można je demontować pojedynczo. Umożliwiają dostęp z każdej strony. WYGODNY MONTAŻ Wsporniki TH 35 2-pozycyjne. Podstawy montażowe montowane na zaczepy. UŁATWIONE ŁĄCZENIE ROZDZIELNIC W ZESTAWY Rozdzielnice mogą być łączone w pionie lub w poziomie bez konieczności używania dodatkowych akcesoriów. Wolność w wyborze elementów wykończeniowych OSŁONY Z zamknięciem 1/4 obrotu, wyposażone w uchwyt do plombowania. Dużo miejsca do wykonania opisów. DRZWI (zamawiane oddzielnie) Płaskie, metalowe lub transparentne. Profilowane, metalowe lub transparentne. ABY DOWIEDZIEĆ SIĘ WIĘCEJ O NASZYCH ROZDZIELNICACH: Skorzystaj ze szkoleń organizowanych przez Legrand. Odwiedź naszą stronę internetową: 393

3 ROZDZIELNICE XL³ 400 tabela doboru wyposażenia ROZDZIAŁ ENERGII DO 400 A Aparat Miejsce montażu Pozycja pracy MONTAŻ NA WSPORNIKU TH 35 Aparaty modułowe < 63 A rozdzielnica przedział kablowy Aparaty modułowe > 63 A rozdzielnica przedział kablowy METALOWE LUB IZOLACYJNE IP43 Vistop od 63 do 160 A rozdzielnica MONTAŻ NA PODSTAWIE MONTAŻOWEJ Montaż aparatów o I n do 800 A Dostarczane ze wspornikami montażowymi Rozdzielnice izolacyjne dostarczane ze ścianą do mocowania bloku rozdzielczego do szyn o profilu C DPX (możliwość montażu z DPX³ 250) DPX (możliwość montażu z DPX³ 160) rozdzielnica przedział kablowy rozdzielnica pozioma (3) pozioma (4) METALOWE IP55 Montaż aparatów o In do 250 A DPX-IS 250 przedział kablowy rozdzielnica przedział kablowy (5) Obudowy typu monoblok rozdzielnica Demontowalna konstrukcja wsporcza DPX³ 630 pozioma przedział kablowy DPX-IS 630 rozdzielnica STANDARDOWY ROZDZIAŁ ENERGII Bloki rozdzielcze, szyny przyłączeniowe, wsporniki szyn miedzianych płaskich. SPX 000 rozdzielnica SPX 00 rozdzielnica SPX 1 rozdzielnica SPX 2 rozdzielnica SPX 000 (6) rozdzielnica SPX 00 (6) rozdzielnica SPX 1 (6) rozdzielnica SPX 2 (6) rozdzielnica Bloki rozdzielcze rzędowe, zestawy szyn aluminiowych, prefabrykowane przyłącza. 1: Zalecane stosowanie drzwi profilowanych w rozdzielnicy 2: W przypadku montażu w skrajnie górnej lub dolnej części rozdzielnicy, należy zastosować podstawę montażową o wys. 400 mm, nr ref : Jeżeli aparat wyposażony jest w osłony zacisków, należy zastosować osłonę czołową o wys. 400 mm, nr ref : Jeżeli aparat wyposażony jest w osłony zacisków, należy zastosować osłonę czołową o wys. 400 mm, nr ref : Bez napędu obrotowego bezpośredniego i pośredniego 6: Należy także domówić wspornik izolacyjnynr ref oraz szyny zasilające Patrz str

4 Konfiguracja Elementy montażowe Podstawa montażowa Osłony Wysokość (mm) Metalowa Izolacyjna bez napędu silnik. bocznego bez zab. r-pr z zab. r-pr z napędem silnik. bocznym z napędem obrotowym bezpośr. (1) ręczny układ SZR (2) z zab. r-pr. lub bez z zab. r-pr. lub bez bez napędu silnik. bocznego bez zab. r-pr z zab. r-pr z napędem silnik. bocznym z napędem obrotowym bezpośr. (1) ręczny układ SZR (2) z zab. r-pr. lub bez z zab. r-pr. lub bez aparat centralnie bez bloku r-pr aparat bez bloku r-pr aparat bez bloku r-pr aparat centralnie bez bloku r-pr aparat z blokiem r-pr aparat centralnie z blokiem r-pr aparat bez bloku r-pr. dolnego aparat bez bloku r-pr aparat centralnie bez bloku r-pr aparat bez bloku r-pr podstawa montażowa podstawa montażowa podstawa montażowa podstawa montażowa zestaw szyn zbiorczych 60 mm zestaw szyn zbiorczych 60 mm zestaw szyn zbiorczych 60 mm zestaw szyn zbiorczych 60 mm

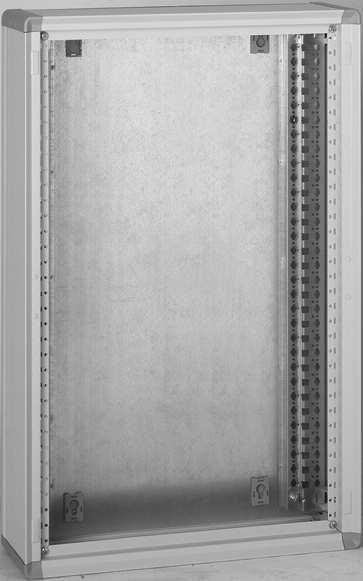

5 rozdzielnice i przedziały kablowe Wymiary zewnętrzne str. 404 Możliwość montowania aparatów o I n do 400 A. Odporność na żar 750 C/5 s, zgodnie z IEC/EN Pojemność: 24 moduły w rzędzie. Kolor obudów RAL Kolor cokołów RAL Drzwi należy zamawiać oddzielnie. Dostarczane z profilami montażowymi, z płytą przepustów kablowych z możliwością docinania oraz akcesoriami do łączenia rozdzielnic w pionie i poziomie. Pak. Nr ref. Rozdzielnice metalowe IP43 IK08 z uszczelką i drzwiami. IP40 IK08 z drzwiami. IP30 IK07 bez drzwi. Wysokość Wysokość użyteczna Szerokość (mm) Głębokość (mm) (mm) całkowita użyteczna (mm) Przedziały kablowe do rozdzielnic metalowych Wysokość Wysokość użyteczna Szerokość (mm) Głębokość (mm) (mm) całkowita użyteczna (mm) Rozdzielnice metalowe z cokołem Dostarczane z cokołem o wysokości 100 mm. Wysokość Wysokość użyteczna Szerokość (mm) Głębokość (mm) (mm) całkowita użyteczna (mm) Przedziały kablowe do rozdzielnic metalowych z cokołem Dostarczane z cokołem o wysokości 100 mm. Wysokość Wysokość użyteczna Szerokość (mm) Głębokość (mm) (mm) całkowita użyteczna (mm) Pak. Nr ref. Rozdzielnice z materiału izolacyjnego (II klasa ochronności) IP43 IK07 z uszczelką i drzwiami. IP40 IK07 z drzwiami. IP30 IK04 bez drzwi. Wykonane z materiału izolacyjnego. Dostarczane ze ścianą przeznaczoną do mocowania bloku rozdzielczego do szyn o profilu C. Wysokość Wysokość użyteczna Szerokość (mm) Głębokość (mm) (mm) całkowita użyteczna (mm) Przedziały kablowe do rozdzielnic z materiału izolacyjnego Wysokość Wysokość użyteczna Szerokość (mm) Głębokość (mm) (mm) całkowita użyteczna (mm) Wyposażenie do montażu aparatów str. 399 Akcesoria do okablowania str

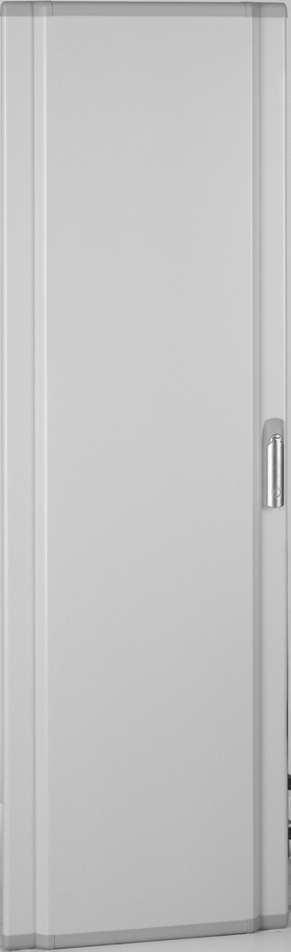

6 drzwi i akcesoria Pak. Nr ref. Drzwi Dostarczane z uchwytami do zamykania. Wymienne wkładki zamków należy zamawiać oddzielnie. Drzwi profilowane Dystans osłona/drzwi metalowe: 57 mm, drzwi transparentne: 53 mm. Metalowe Transpa- Do rozdzielnic Odległość rozdzielnica/drzwi rentne o wysokości (mm) Metalowe Transparentne / Drzwi płaskie Metalowe Transpa- Dystans osłona/drzwi metalowe: 38 mm, rentne drzwi transparentne: 34 mm / Do przedziałów kablowych Metalowe - Dystans osłona/drzwi metalowe: 38 mm, drzwi transparentne: 34 mm / Pak. Nr ref. Akcesoria do drzwi Klamka do rozdzielnic 1500 mm Klamka z wkładką wymienną (zamawiane oddzielnie) Wkładki zamków z kluczami do drzwi metalowych lub transparentnych Dostarczane z zestawem 2 kluczy Typ Typ Typ 1242 E Typ 2433 A Klucz typu double bar Kieszenie samoprzylepne na dokumentację Kieszeń plastikowa giętka A Kieszeń plastikowa sztywna IP50, zamykana, wymiary 324 x 120 x 18 mm Akcesoria do rozdzielnic i przedziałów kablowych Uszczelka dla zapewnienia stopnia ochrony IP43 Długość: 5,5 m Uchwyty do mocowania przewodów Umożliwiają zamocowanie opasek kablowych do przytrzymywania przewodów przy wejściu do rozdzielnicy Do rozdzielnic Do przedziałów kablowych Cokoły Wysokość 100 mm Do rozdzielnic Do przedziałów kablowych Wsporniki uniwersalne do przedziałów kablowych Umożliwiają montaż listew zaciskowych i uziemiających Zestaw 3 wsporników metalowych Przegroda do wykonania przedziału poziomego Przegroda metalowa Płyty wejść kablowych Płyta dodatkowa z możliwością docinania do rozdzielnic metalowych XL 3 Uchwyty do montażu rozdzielnicy na ścianie Zestaw 4 uchwytów metalowych do rozdzielnic metalowych Zestaw 4 uchwytów plastikowych do rozdzielnic izolacyjnych Wspornik wzmocnienie łączenia poziomego rozdzielnic Zestaw 2 wsporników metalowych do wzmocnienia łączenia dwóch rozdzielnic XL 3 izolacyjnych Płyty dławicowe 2 x ø4 do 32 i 22 x 4 do 20 mm Dla metalowych Dla izolacyjnych 397

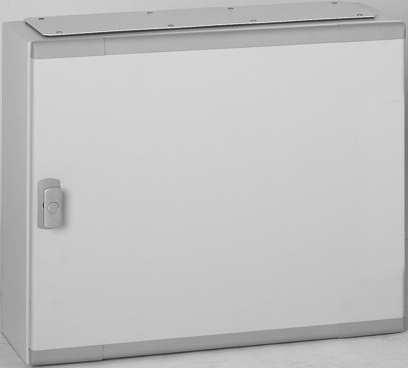

7 rozdzielnice IP55 i akcesoria rozdzielnice IP55 i akcesoria Sposób składania rozdzielnicy IP55 IK08 Obudowy metalowe monoblok. Dostarczana z drzwiami pełnymi odwracalnymi wyposażonymi w uchwyt do otwierania oraz uchwyty do montażu na ścianie. Wkładki zamka należy zamawiać oddzielnie (patrz str. 397). Pojemność 24 moduły w rzędzie. Demontowalna konstrukcja wsporcza. Odporność na żar C/5 s, zgodnie z IEC/EN Kolor RAL Możliwość montowania aparatów o I n do 250 A. Wymiary zewnętrzne Pak. Nr ref. Rozdzielnice IP55 monoblok Wysokość Wysokość użyteczna Szerokość (mm) Głębokość (mm) (mm) całkowita użyteczna (mm) Akcesoria Płyta wejść kablowych Cabstop Płyta, 8 wejść kablowych o średnicy od 5 do 14 mm, 2 wejścia o średnicy od 14 do 24 mm, 2 wejścia rezerwowe 100 mm Wspornik do mocowania przewodów Umożliwia zamocowanie opasek kablowych do podtrzymania kabli przy wejściu do rozdzielnicy Przegroda do wykonania przedziału poziomego 655 H Nr ref. Wysokość (mm) Z drzwiami Wyposażenie do montażu aparatów str. 399 Akcesoria do okablowania str

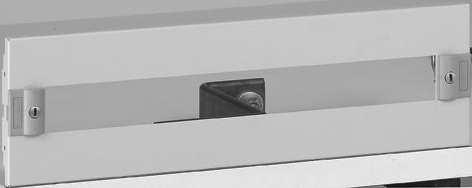

8 XL³ 400 wyposażenie rozdzielnic do montażu aparatów modułowych, Vistop do 160 A, DPX 3 160, DPX i DPX-IS 250 na wsporniku TH 35 XL³ 400 wyposażenie rozdzielnic do montażu DPX 3 160, DPX i DPX-IS 250 mocowanych na podstawie montażowej Pak. Nr ref. Wsporniki TH 35 Zestaw składa się ze wspornika TH 35 i 2 zaczepów do mocowania. Możliwość zamontowania obejm kablowych o nr ref Wspornik TH 35 aluminiowy 1-pozycyjny Do mocowania aparatów modułowych i rozłączników Vistop do 160 A Montaż na profilach pionowych wyłącznie w szafach Wspornik TH 35 aluminiowy 2-pozycyjny Do montażu DPX 3 160/250 i DPX-IS 250 przy zastosowaniu niżej wymienionych podstaw montażowych 24 moduły Montaż na profilach pionowych wyłącznie w szafach 3 Umożliwiają montaż DPX 3 na wsporniku TH 35 o nr ref i na podstawie montażowej nr ref Dla DPX bez napędu silnikowego bocznego Dla DPX z zab. różnicowoprądowym bez napędu silnikowego bocznego Dla DPX z napędem silnikowym bocznym Dla DPX bez napędu silnikowego bocznego Dla DPX z napędem silnikowym bocznym Dla DPX z zab. różnicowoprądowym bez napędu silnikowego bocznego Umożliwiają montaż DPX-IS na wsporniku TH 35 o nr ref i na podstawie montażowej nr ref Wspornik dystansowy Przeznaczony do zamontowania w jednym rzędzie aparatów modułowych, DPX 3 160/250 i DPX-IS 250 z wykorzystaniem wspornika o nr ref lub podstawy montażowej nr ref Do 20 modułów Zamykane przez ¼ obrotu z możliwością plombowania. Metalowe Izolacyjne Wysokość 150 mm Wysokość 200 mm Dla DPX 3 lub DPX-IS 250 i Vistop do 160 A Wysokość 300 mm Pak. Nr ref. Montaż na profilach pionowych. Aparaty montowane w pozycji pionowej Podstawa montażowa ze wspornikiem TH 35 do montażu DPX 3 lub DPX-IS 250 przy użyciu adaptera o nr ref /69/71/72 lub podstawy montażowej do ręcznego przełącznika SZR o nr ref Podstawa umożliwia montaż w jednym rzędzie aparatów o róznych gabarytach przy zastosowaniu wspornika dystansowego o nr ref Podstawa montażowa dla DPX-IS Podstawa montażowa dla DPX 3 ze sterowaniem obrotowym bezpośrednim, przy zastosowaniu adaptera o nr ref /69 Aparaty montowane w pozycji poziomej Aby zabezpieczyć docięcia, należy stosować uszczelkę nr ref Dla 1 DPX termiczno-magnetycznego Dla 1 DPX elektronicznego lub 1 DPX Zamykane przez ¼ obrotu z możliwością plombowania. Dla DPX 3 i DPX-IS 250 montowanych Metalowe Izolacyjne w pozycji pionowej Wysokość 300 mm Wysokość 400 mm dla DPX z osłonami zacisków Wysokość 300 mm dla DPX 3 160/250 ze sterowaniem obrotowym bezpośrednim Dla DPX 3 montowanych w pozycji poziomej Dla 1 DPX Wysokość 150 mm Dla 1 DPX Wysokość 200 mm Podstawy montażowe uniwersalne str W przypadku montażu w skrajnej górnej części rozdzielnicy należy zastosować osłonę 300 mm 399

9 wyposażenie rozdzielnic do aparatów mocowanych na podstawie montażowej, dla DPX-IS 630 (1) i DPX (1) Pak. Nr ref. Podstawy montażowe do aparatów z przyłączem gniazdowym górnym Możliwość zamontowania dodatkowego wspornika TH 35. Montaż na profilach pionowych. Aparaty montowane w pozycji pionowej Umożliwiają montaż od 1 do 3 aparatów Dla DPX-IS 630 (1) Dla 1 DPX 630 (1) Dla DPX (1) w wykonaniu stacjonarnym w pozycji centralnej Dla DPX (1) z blokiem różnicowoprądowym lub bez Dla DPX (1) z blokiem różnicowoprądowym w pozycji centralnej Aparaty montowane w pozycji poziomej Dla DPX bez bloku różnicowoprądowego wyposażenie rozdzielnic do montażu SPX Pak. Nr ref. Wyposażenie do montażu SPX na podstawie montażowej Podstawy montażowe Dla SPX 000 i SPX Dla SPX Dla SPX 2 Wyposażenie do montażu SPX na szynach systemu szyn zbiorczych 60 mm (1) Zestaw montażowy Dla SPX 000 i SPX Dla SPX 1 i SPX Wspornik izolacyjny szyn zbiorczych 60 mm (2) Przystosowany do montażu szyn 12, 15, 20, 25, 30 x 5-10 mm Md = 4 Nm, T maks. = 120 C Osłony metalowe Dla SPX Wysokość 300 mm. Osłabienia na 4 rozłączniki Dla SPX Wysokość 300 mm. Osłabienia na 4 rozłączniki Dla SPX Wysokość 400 mm. Osłabienia na 2 rozłączniki Dla SPX Wysokość 400 mm. Osłabienia na 1 rozłącznik Osłony zamykane przez 1/4 obrotu, z możliwością plombowania Aparaty montowane w pozycji pionowej Metalowa Izolacyjna Dla 1-2 DPX (1) Dla 1 DPX (1) w pozycji centralnej Dla 1 DPX (1) z blokiem różnicowoprądowym Dla DPX (1) z blokiem różnicowoprądowym w pozycji centralnej Dla DPX-IS 630 (1) Aparaty montowane w pozycji poziomej Dla 1 DPX (1) Ograniczenie do 400 A. 400

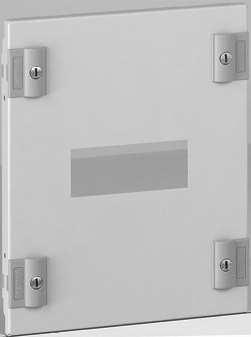

10 wyposażenie rozdzielnic i osłon do aparatów montowanych w przedziałach kablowych montaż aparatów w przedziale kablowym Sposób montażu Montaż na wsporniku TH 35 (nr ref ) Pak. Nr ref. Wspornik TH 35 Do montażu aparatów modułowych i Vistop do 160 A Zestaw składa się ze wspornika TH 35 i 2 kątowników. Zamocowanie na profilach pionowych. Można na nim zamocować również obejmę kablową o nr ref Pojemność: 9 modułów Osłony zamykane przez 1/4 obrotu, z możliwością plombowania, przeznaczone do aparatów montowanych na wsporniku TH 35 Dla aparatów modułowych Metalowa Izolacyjna Dla aparatów modułowych i Vistop do 160 A Metalowa Mocowanie za pomocą zaczepów podstawy montażowej bezpośrednio na profilach montażowych 1/4 Podstawy montażowe do aparatów w wersji z przyłączem gniazdowym górnym Aparaty montowane w pozycji pionowej. Montaż na profilach pionowych Dla DPX i PX Dla DPX (1) Dla DPX (1) z blokiem różnicowoprądowym dolnym Montaż na podstawie montażowej Osłony zamykane przez 1/4 obrotu, z możliwością plombowania, przeznaczone do aparatów montowanych na podstawie montażowej Do DPX 3 160/250 i DPX-IS 250 Wys. 300 mm Do DPX z osłonami przyłączy Wys. 400 mm Do DPX Wys. 400 mm Do DPX z blokiem różnicowoprądowym dolnym Wys. 800 mm 400 (1) Ograniczenie do 400 A. (2) Z adapterem, który należy zamawiać oddzielnie. 401

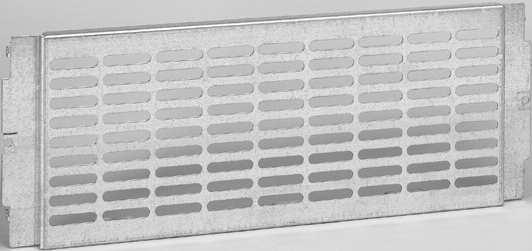

11 akcesoria i osłony pełne Pak. Nr ref. Podstawy montażowe uniwersalne, perforowane Montaż bezpośrednio na profilach pionowych Wysokość 200 mm, do montażu w rozdzielnicach Wysokość 300 mm, do montażu w rozdzielnicach Wysokość 300 mm, do montażu w przedziałach kablowych Klipsy gwintowane do podstaw montażowych perforowanych Do wkrętów M Do wkrętów M5 Daszek wykończeniowy Zapewnia doskonałe połączenie kanału DLP i rozdzielnicy, kolor RAL 7035 Wspornik TH 35 uniwersalny Montaż na profilach pionowych Szerokość 515 mm Uniwersalny zestaw montażowy, regulowany Składa się ze wspornika i 2 kątowników z możliwością regulacji. Montaż na profilach pionowych Do rozdzielnic Akcesoria Wspornik montażowy izolacyjny Zestaw 2 wsporników Montaż bezpośrednio na profilach pionowych w rozdzielnicach /800. Umożliwia wykonanie izolowanego uziemienia szyny miedzianej 12 x 4 mm (nr ref ), wspornika listew przyłączeniowych 12 x 2 (nr ref ) i listwy przyłączeniowej IP2X. Możliwość zamontowania również wspornika uniwersalnego o nr ref , /54. Klipsy gwintowane Montaż na ściance przedniej przez wykonanie 1/4 obrotu, na profilach pionowych Zestaw klipsów gwintowanych do wkrętów M Zestaw wkrętów M6 Farba w aerozolu Kolor RAL Zestaw oświetlenia Uszczelka Do zabezpieczenia krawędzi wycięć w osłonach. Długość 10 m. Pak. Nr ref. Osłony zamykane przez 1/4 obrotu, z możliwością plombowania, przeznaczone do rozdzielnic Osłony pełne Metalowa Izolacyjna Wysokość (mm) Osłony zamykane przez 1/4 obrotu, z możliwością plombowania, przeznaczone do przedziałów kablowych Osłony pełne Metalowa Izolacyjna Wysokość (mm) Akcesoria Osłonki Kolor RAL Do osłon metalowych i izolacyjnych moduły, zestaw zaślepek do docinania modułów, z możliwością docinania 1 lub 1/2 modułu Uchwyt etykiet do wykonywania opisów rozdzielnicy, samoprzylepny, z możliwością zatrzaskiwania Dostarczany z kompletem etykiet do opisywania poszczególnych rzędów w rozdzielnicy na osłonach 402

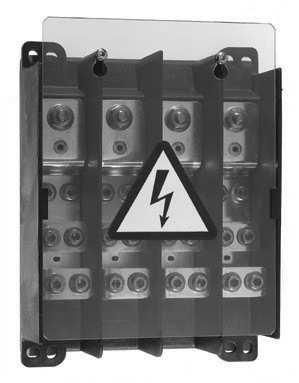

12 akcesoria do prowadzenia przewodów i wykonywania przyłączeń x x Pak. Nr ref. Prowadzenie okablowania Wspornik do mocowania kanałów grzebieniowych Lina 25 Umożliwia zamocowanie i regulację wysokości kanałów grzebieniowych Lina 25: w pionie: 40 x 60 lub 40 x 80, w poziomie: 40 x 60. Dostarczany z nitami izolacyjnymi Zestaw 2 wsporników Montaż bezpośrednio na profilach wbudowanych w rozdzielnicach. Kanały grzebieniowe Lina 25 Długość: 2 m. Wys. x szer. (mm) x x x 80 Wkręty izolacyjne M6 x 10 Nity izolacyjne Do mocowania kanału grzebieniowego na wsporniku nr ref Obejma kablowa Umożliwia prowadzenie przewodów w poziomie, montaż na wsporniku TH 35 nr ref Możliwość zamocowania szyn miedzianych perforowanych nr ref i szyn z elementem łączeniowym 12 x 4 o nr ref Umożliwia prowadzenie przewodów w pionie, montaż bezpośrednio na profilach rozdzielnic Umożliwia prowadzenie przewodów w poziomie. Montaż bezpośrednio do wspornika TH 35. Możliwość mocowania pokryw kanałów Lina 25. Przyłączanie przewodów ochronnych Wspornik listew przyłączeniowych płaskich 12 x 2 do rozdzielnic Długość: 1 metr. Możliwość zamocowania listew zaciskowych IP2X. Montaż na profilach w rozdzielnicach lub na wspornikach izolacyjnych o nr ref Szyna miedziana Długość: 416 mm 36 otworów o średnicy 5,3 mm (1,5-10 mm 2 ), 2 otwory o średnicy 9 mm (35 mm 2 ). Montaż na profilach lub przy użyciu obejmy kablowej nr ref Szyna miedziana perforowana do przewodów ochronnych Długość: 456 mm (24 moduły) 36 otworów o średnicy 5,3 mm (1,5-10 mm 2 ), 2 otwory o średnicy 9 mm (35 mm 2 ), 4 otwory o średnicy 6,5 mm (2,5-16 mm 2 ). Montaż na profilach w rozdzielnicach lub na wsporniku TH 35, przy użyciu obejmy kablowej nr ref Pak. Nr ref. Przyłączanie przewodów ochronnych Szyna miedziana płaska 12 x 4 z elementem łączeniowym Dostarczana z elementem łączeniowym (40 od 1,5 do 4 mm 2, 4 od 6 do 16 mm 2, 1 35 mm 2 ). Montaż na profilach w rozdzielnicach lub na wsporniku TH 35, przy użyciu obejmy kablowej o nr ref Przewód do połączeń ekwipotencjalnych Przekrój 6 mm 2, umożliwia wykonanie ciągłości ekwipotencjalnej podczas montażu przycisków sterowniczych na drzwiach rozdzielnicy. Długość: 350 mm. Szyna miedziana pełna Przekrój I dopuszczalne Długość (mm) (A) (mm) x ,5 Złącza do przewodów ochronnych 12 x 4 pełne ,5 4 mm mm mm 2 (dostarczane z wkrętami M6 CHC 5 mm) Szyna miedziana perforowana, gwintowana Przekrój I dopusz- Otwory gwintowane Długość (mm) czalne (A) średn. min. skok (mm) x Złącza do szyn miedzianych 12 x 4 mm z otworami gwintowanymi x 10 mm 2 (dostarczane z wkrętami o średnicy 5 mm) Blokada końcowa wspornik Montaż na wsporniku symetrycznym TH 35 o głębokości 7,5 (z wyjątkiem wsporników montowanych na płycie) i 15 mm (wg PN-EN 60715). Umożliwia zamontowanie: szyn miedzianych perforowanych, nr ref /01, wsporników listew przyłączeniowych IP2x płaskich 12 x 2 mm, nr ref , szyn miedzianych 12 x 4 mm, nr ref /49/89, szyn miedzianych 10 x 3 mm, nr ref Blokad y o szer. 12 mm Montaż na wsporniku TH 35 o głębokości 7,5 i 15 mm (wg PN-EN 60715). Po docięciu przegrody izolacyjnej można je opisywać przy użyciu nr ref Akcesoria do opisu Przezroczysty uchwyt etykiet do mocowania na blokadach końcowych /11. Do etykiet 32 x 9,5 mm dostarczanych w komplecie i etykiet o nr ref Etykieta do grawerowania o wymiarach 28 x 9,5 mm Do uchwytów etykiet o nr ref Czarny, niezmywalny pisak do wykonywania opisów. 403

13 metalowe Sposób montażu Boki można demontować, każdy z osobna Wymiary zewnętrzne H 575 H 310 Rozdziel- Przedziały nice kablowe Wysokość Nr ref. Nr ref. (mm) Rozdzielnica zapewnia swobodny dostęp do okablowania H H Rozdziel- Przedziały nice kablowe Wysokość Nr ref. Nr ref. (mm) Wymiary rozdzielnicy z drzwiami płaskimi Łączenie rozdzielnic w pionie i w poziomie, bez użycia dodatkowych akcesoriów A Drzwi 310 (przedzia y kablowe) 575 (rozdzielnice) A (mm) metalowe 38 transparentne 34 Wymiary rozdzielnicy z drzwiami profilowanymi A 575 Drzwi A (mm) metalowe 57 transparentne

14 izolacyjne Sposób montażu Boki można demontować, każdy z osobna Wymiary zewnętrzne H H Rozdzielnice Przedziały kablowe Nr ref. Nr ref. Wysokość (mm) Rozdzielnica zapewnia swobodny dostęp do okablowania Wymiary rozdzielnicy z drzwiami płaskimi A Drzwi 310 (przedzia y kablowe) 575 (rozdzielnice) A (mm) metalowe 38 transparentne 34 Wymiary rozdzielnicy z drzwiami profilowanymi Łączenie rozdzielnic w poziomie, bez użycia dodatkowych akcesoriów A 575 Drzwi A (mm) metalowe 57 transparentne 53 (możliwość wykonania wzmocnień przy uchwytach do mocowania na ścianie) 405
