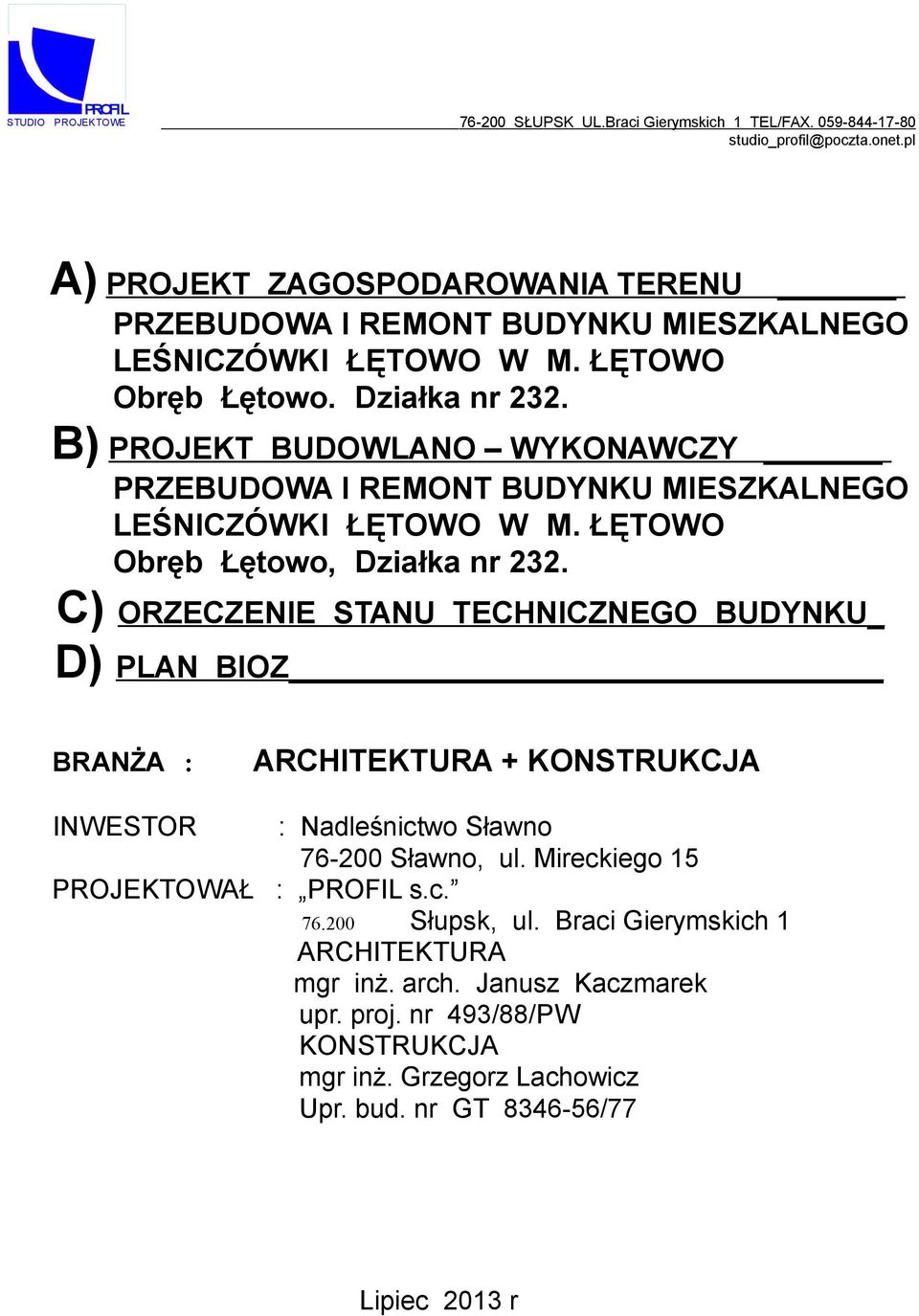

1 PROFIL STUDIO PROJEKTOWE SŁUPSK UL.Braci Gierymskich 1 TEL/FAX studio_profil@poczta.onet.pl A) PROJEKT ZAGOSPODAROWANIA TERENU PRZEBUDOWA I REMONT BUDYNKU MIESZKALNEGO LEŚNICZÓWKI ŁĘTOWO W M. ŁĘTOWO Obręb Łętowo. Działka nr 232. B) PROJEKT BUDOWLANO WYKONAWCZY PRZEBUDOWA I REMONT BUDYNKU MIESZKALNEGO LEŚNICZÓWKI ŁĘTOWO W M. ŁĘTOWO Obręb Łętowo, Działka nr 232. C) ORZECZENIE STANU TECHNICZNEGO BUDYNKU_ D) PLAN BIOZ BRANŻA : ARCHITEKTURA + KONSTRUKCJA INWESTOR : Nadleśnictwo Sławno Sławno, ul. Mireckiego 15 PROJEKTOWAŁ : PROFIL s.c Słupsk, ul. Braci Gierymskich 1 ARCHITEKTURA mgr inż. arch. Janusz Kaczmarek upr. proj. nr 493/88/PW KONSTRUKCJA mgr inż. Grzegorz Lachowicz Upr. bud. nr GT /77 Lipiec 2013 r

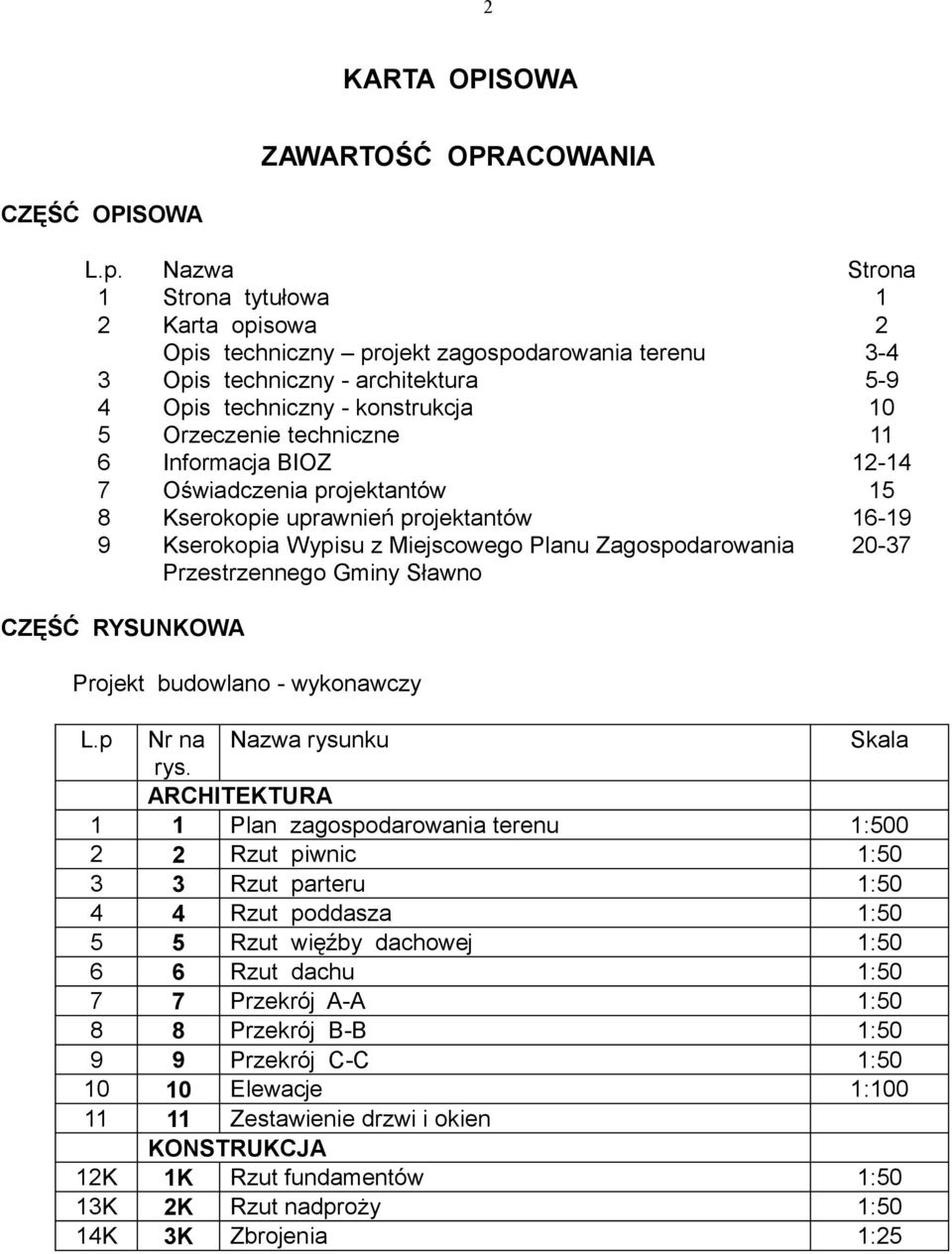

2 2 KARTA OPISOWA ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA L.p. Nazwa Strona 1 Strona tytułowa 1 2 Karta opisowa 2 Opis techniczny projekt zagospodarowania terenu Opis techniczny - architektura Opis techniczny - konstrukcja 10 5 Orzeczenie techniczne 11 6 Informacja BIOZ Oświadczenia projektantów 15 8 Kserokopie uprawnień projektantów Kserokopia Wypisu z Miejscowego Planu Zagospodarowania Przestrzennego Gminy Sławno CZĘŚĆ RYSUNKOWA Projekt budowlano - wykonawczy L.p Nr na Nazwa rysunku Skala rys. ARCHITEKTURA 1 1 Plan zagospodarowania terenu 1: Rzut piwnic 1: Rzut parteru 1: Rzut poddasza 1: Rzut więźby dachowej 1: Rzut dachu 1: Przekrój A-A 1: Przekrój B-B 1: Przekrój C-C 1: Elewacje 1: Zestawienie drzwi i okien KONSTRUKCJA 12K 1K Rzut fundamentów 1:50 13K 2K Rzut nadproży 1:50 14K 3K Zbrojenia 1:25

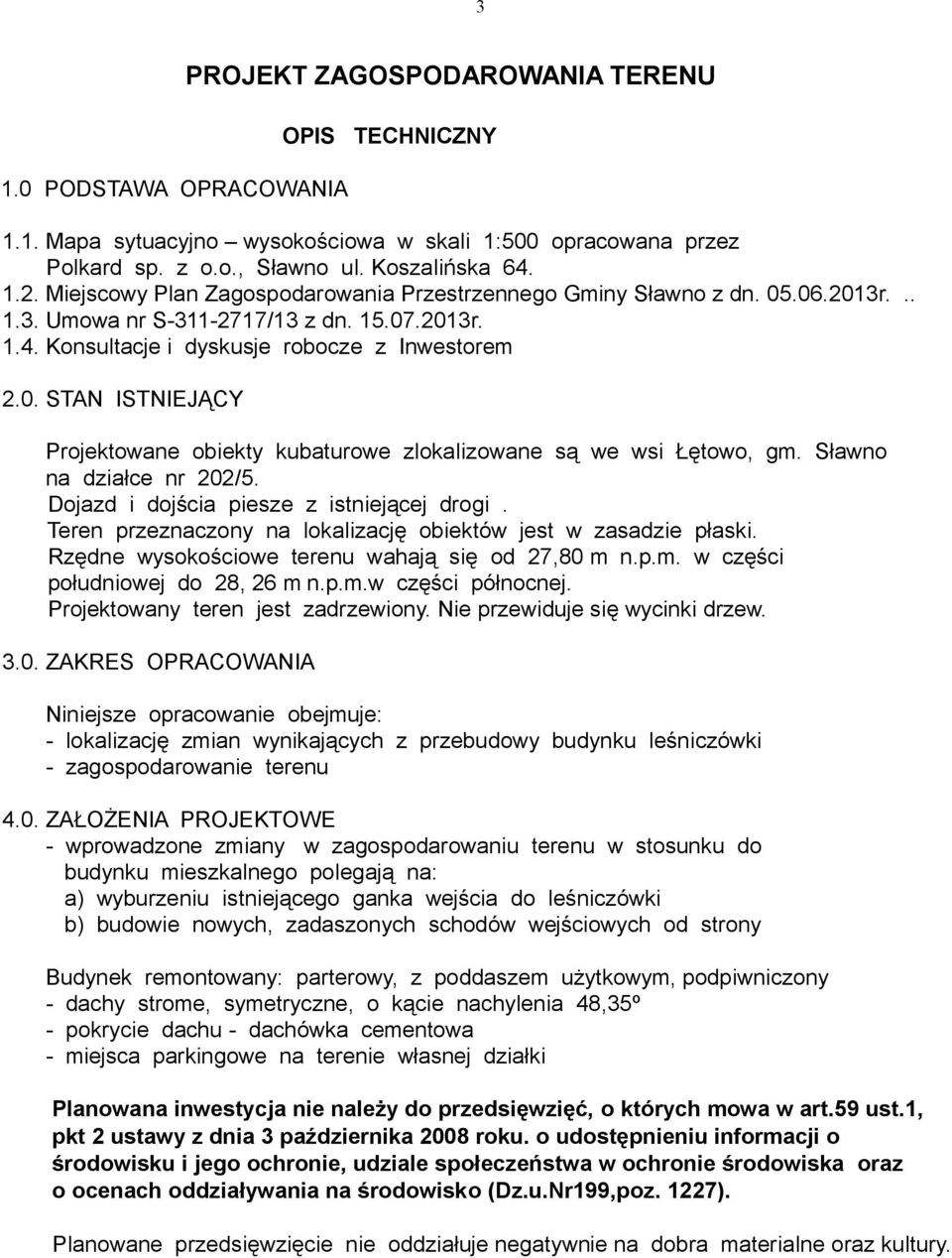

3 3 1.0 PODSTAWA OPRACOWANIA PROJEKT ZAGOSPODAROWANIA TERENU OPIS TECHNICZNY 1.1. Mapa sytuacyjno wysokościowa w skali 1:500 opracowana przez Polkard sp. z o.o., Sławno ul. Koszalińska Miejscowy Plan Zagospodarowania Przestrzennego Gminy Sławno z dn r Umowa nr S /13 z dn r Konsultacje i dyskusje robocze z Inwestorem 2.0. STAN ISTNIEJĄCY Projektowane obiekty kubaturowe zlokalizowane są we wsi Łętowo, gm. Sławno na działce nr 202/5. Dojazd i dojścia piesze z istniejącej drogi. Teren przeznaczony na lokalizację obiektów jest w zasadzie płaski. Rzędne wysokościowe terenu wahają się od 27,80 m n.p.m. w części południowej do 28, 26 m n.p.m.w części północnej. Projektowany teren jest zadrzewiony. Nie przewiduje się wycinki drzew ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje: - lokalizację zmian wynikających z przebudowy budynku leśniczówki - zagospodarowanie terenu 4.0. ZAŁOŻENIA PROJEKTOWE - wprowadzone zmiany w zagospodarowaniu terenu w stosunku do budynku mieszkalnego polegają na: a) wyburzeniu istniejącego ganka wejścia do leśniczówki b) budowie nowych, zadaszonych schodów wejściowych od strony Budynek remontowany: parterowy, z poddaszem użytkowym, podpiwniczony - dachy strome, symetryczne, o kącie nachylenia 48,35º - pokrycie dachu - dachówka cementowa - miejsca parkingowe na terenie własnej działki Planowana inwestycja nie należy do przedsięwzięć, o których mowa w art.59 ust.1, pkt 2 ustawy z dnia 3 października 2008 roku. o udostępnieniu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz.u.Nr199,poz. 1227). Planowane przedsięwzięcie nie oddziałuje negatywnie na dobra materialne oraz kultury.

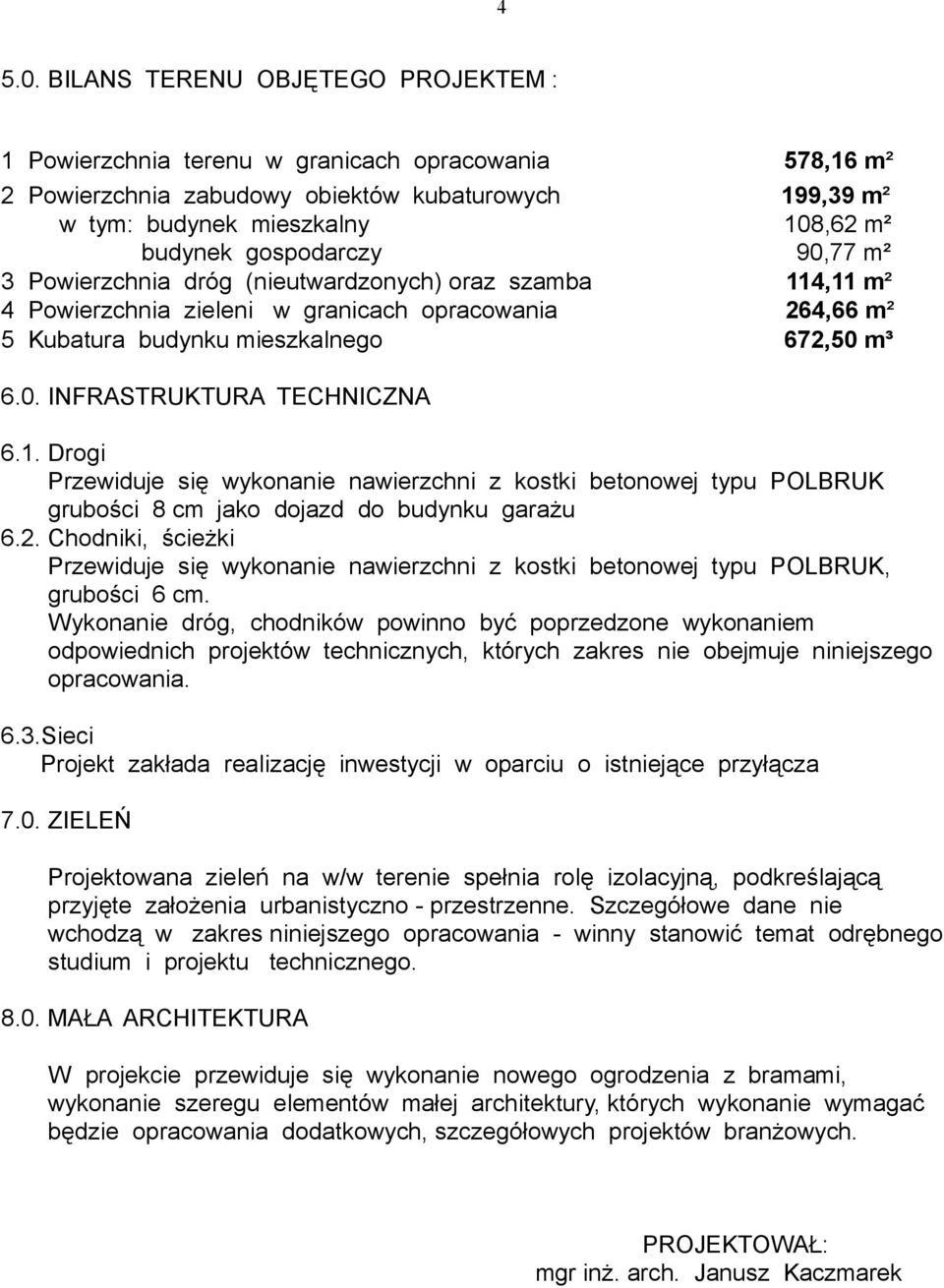

4 BILANS TERENU OBJĘTEGO PROJEKTEM : 1 Powierzchnia terenu w granicach opracowania 578,16 m² 2 Powierzchnia zabudowy obiektów kubaturowych 199,39 m² w tym: budynek mieszkalny 108,62 m² budynek gospodarczy 90,77 m² 3 Powierzchnia dróg (nieutwardzonych) oraz szamba 114,11 m² 4 Powierzchnia zieleni w granicach opracowania 264,66 m² 5 Kubatura budynku mieszkalnego 672,50 m³ 6.0. INFRASTRUKTURA TECHNICZNA 6.1. Drogi Przewiduje się wykonanie nawierzchni z kostki betonowej typu POLBRUK grubości 8 cm jako dojazd do budynku garażu 6.2. Chodniki, ścieżki Przewiduje się wykonanie nawierzchni z kostki betonowej typu POLBRUK, grubości 6 cm. Wykonanie dróg, chodników powinno być poprzedzone wykonaniem odpowiednich projektów technicznych, których zakres nie obejmuje niniejszego opracowania. 6.3.Sieci Projekt zakłada realizację inwestycji w oparciu o istniejące przyłącza 7.0. ZIELEŃ Projektowana zieleń na w/w terenie spełnia rolę izolacyjną, podkreślającą przyjęte założenia urbanistyczno - przestrzenne. Szczegółowe dane nie wchodzą w zakres niniejszego opracowania - winny stanowić temat odrębnego studium i projektu technicznego MAŁA ARCHITEKTURA W projekcie przewiduje się wykonanie nowego ogrodzenia z bramami, wykonanie szeregu elementów małej architektury, których wykonanie wymagać będzie opracowania dodatkowych, szczegółowych projektów branżowych. PROJEKTOWAŁ: mgr inż. arch. Janusz Kaczmarek

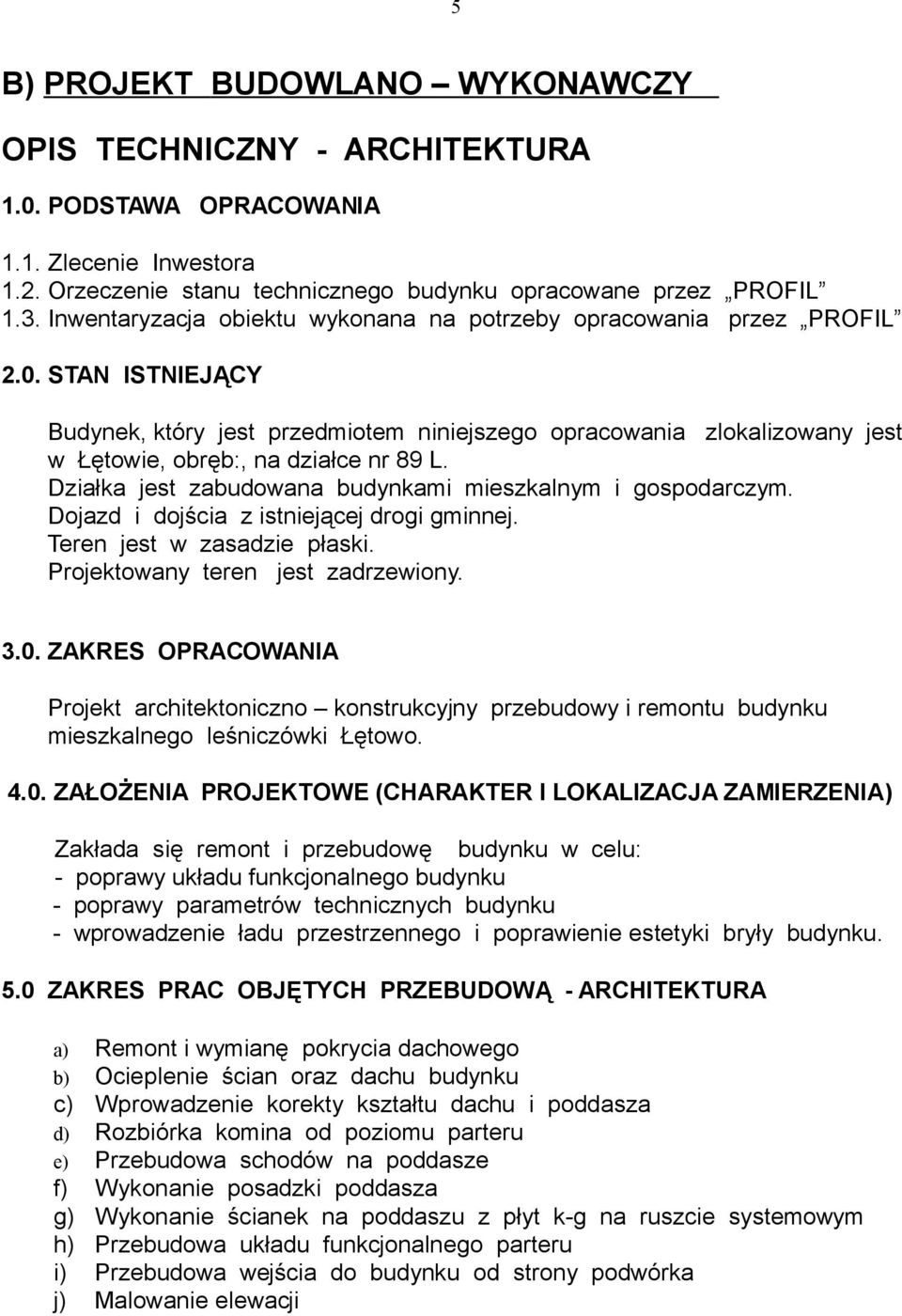

5 5 B) PROJEKT BUDOWLANO WYKONAWCZY OPIS TECHNICZNY - ARCHITEKTURA 1.0. PODSTAWA OPRACOWANIA 1.1. Zlecenie Inwestora 1.2. Orzeczenie stanu technicznego budynku opracowane przez PROFIL 1.3. Inwentaryzacja obiektu wykonana na potrzeby opracowania przez PROFIL 2.0. STAN ISTNIEJĄCY Budynek, który jest przedmiotem niniejszego opracowania zlokalizowany jest w Łętowie, obręb:, na działce nr 89 L. Działka jest zabudowana budynkami mieszkalnym i gospodarczym. Dojazd i dojścia z istniejącej drogi gminnej. Teren jest w zasadzie płaski. Projektowany teren jest zadrzewiony ZAKRES OPRACOWANIA Projekt architektoniczno konstrukcyjny przebudowy i remontu budynku mieszkalnego leśniczówki Łętowo ZAŁOŻENIA PROJEKTOWE (CHARAKTER I LOKALIZACJA ZAMIERZENIA) Zakłada się remont i przebudowę budynku w celu: - poprawy układu funkcjonalnego budynku - poprawy parametrów technicznych budynku - wprowadzenie ładu przestrzennego i poprawienie estetyki bryły budynku. 5.0 ZAKRES PRAC OBJĘTYCH PRZEBUDOWĄ - ARCHITEKTURA a) Remont i wymianę pokrycia dachowego b) Ocieplenie ścian oraz dachu budynku c) Wprowadzenie korekty kształtu dachu i poddasza d) Rozbiórka komina od poziomu parteru e) Przebudowa schodów na poddasze f) Wykonanie posadzki poddasza g) Wykonanie ścianek na poddaszu z płyt k-g na ruszcie systemowym h) Przebudowa układu funkcjonalnego parteru i) Przebudowa wejścia do budynku od strony podwórka j) Malowanie elewacji

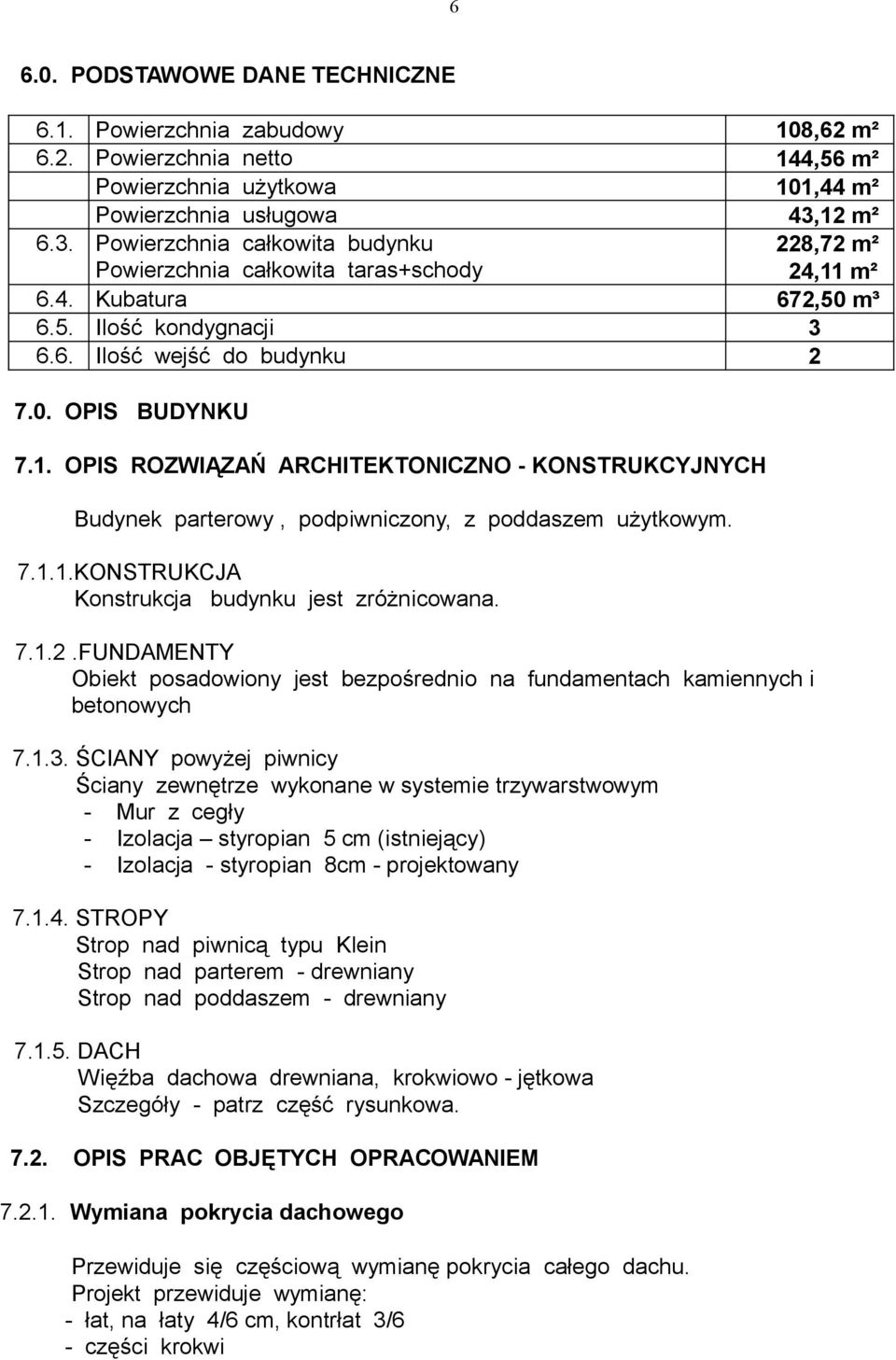

6 PODSTAWOWE DANE TECHNICZNE 6.1. Powierzchnia zabudowy 108,62 m² 6.2. Powierzchnia netto 144,56 m² Powierzchnia użytkowa 101,44 m² Powierzchnia usługowa 43,12 m² 6.3. Powierzchnia całkowita budynku Powierzchnia całkowita taras+schody 228,72 m² 24,11 m² 6.4. Kubatura 672,50 m³ 6.5. Ilość kondygnacji Ilość wejść do budynku OPIS BUDYNKU 7.1. OPIS ROZWIĄZAŃ ARCHITEKTONICZNO - KONSTRUKCYJNYCH Budynek parterowy, podpiwniczony, z poddaszem użytkowym KONSTRUKCJA Konstrukcja budynku jest zróżnicowana FUNDAMENTY Obiekt posadowiony jest bezpośrednio na fundamentach kamiennych i betonowych ŚCIANY powyżej piwnicy Ściany zewnętrze wykonane w systemie trzywarstwowym - Mur z cegły - Izolacja styropian 5 cm (istniejący) - Izolacja - styropian 8cm - projektowany STROPY Strop nad piwnicą typu Klein Strop nad parterem - drewniany Strop nad poddaszem - drewniany DACH Więźba dachowa drewniana, krokwiowo - jętkowa Szczegóły - patrz część rysunkowa OPIS PRAC OBJĘTYCH OPRACOWANIEM Wymiana pokrycia dachowego Przewiduje się częściową wymianę pokrycia całego dachu. Projekt przewiduje wymianę: - łat, na łaty 4/6 cm, kontrłat 3/6 - części krokwi

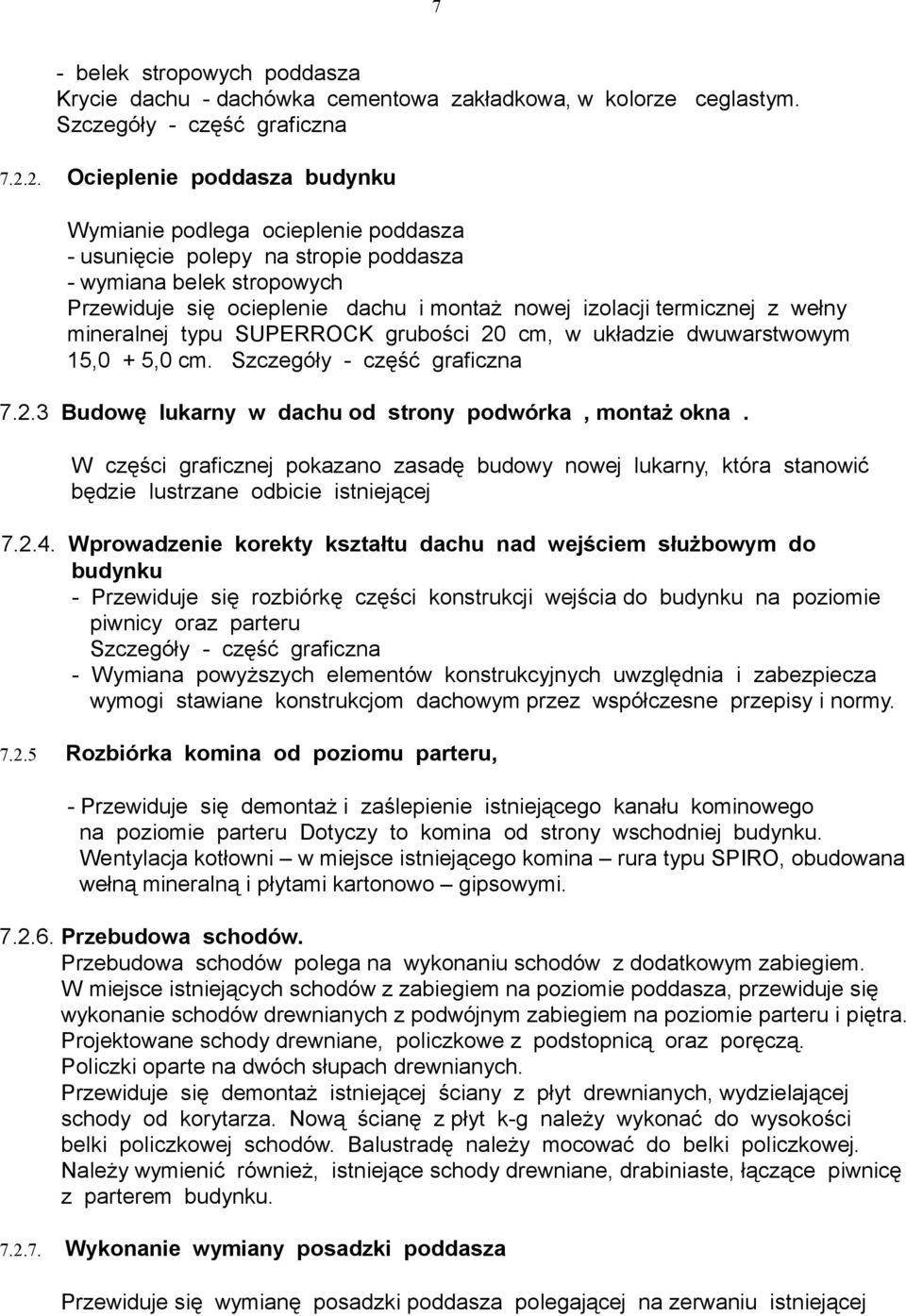

7 7 - belek stropowych poddasza Krycie dachu - dachówka cementowa zakładkowa, w kolorze ceglastym. Szczegóły - część graficzna Ocieplenie poddasza budynku Wymianie podlega ocieplenie poddasza - usunięcie polepy na stropie poddasza - wymiana belek stropowych Przewiduje się ocieplenie dachu i montaż nowej izolacji termicznej z wełny mineralnej typu SUPERROCK grubości 20 cm, w układzie dwuwarstwowym 15,0 + 5,0 cm. Szczegóły - część graficzna Budowę lukarny w dachu od strony podwórka, montaż okna. W części graficznej pokazano zasadę budowy nowej lukarny, która stanowić będzie lustrzane odbicie istniejącej Wprowadzenie korekty kształtu dachu nad wejściem służbowym do budynku - Przewiduje się rozbiórkę części konstrukcji wejścia do budynku na poziomie piwnicy oraz parteru Szczegóły - część graficzna - Wymiana powyższych elementów konstrukcyjnych uwzględnia i zabezpiecza wymogi stawiane konstrukcjom dachowym przez współczesne przepisy i normy Rozbiórka komina od poziomu parteru, - Przewiduje się demontaż i zaślepienie istniejącego kanału kominowego na poziomie parteru Dotyczy to komina od strony wschodniej budynku. Wentylacja kotłowni w miejsce istniejącego komina rura typu SPIRO, obudowana wełną mineralną i płytami kartonowo gipsowymi Przebudowa schodów. Przebudowa schodów polega na wykonaniu schodów z dodatkowym zabiegiem. W miejsce istniejących schodów z zabiegiem na poziomie poddasza, przewiduje się wykonanie schodów drewnianych z podwójnym zabiegiem na poziomie parteru i piętra. Projektowane schody drewniane, policzkowe z podstopnicą oraz poręczą. Policzki oparte na dwóch słupach drewnianych. Przewiduje się demontaż istniejącej ściany z płyt drewnianych, wydzielającej schody od korytarza. Nową ścianę z płyt k-g należy wykonać do wysokości belki policzkowej schodów. Balustradę należy mocować do belki policzkowej. Należy wymienić również, istniejące schody drewniane, drabiniaste, łączące piwnicę z parterem budynku Wykonanie wymiany posadzki poddasza Przewiduje się wymianę posadzki poddasza polegającej na zerwaniu istniejącej

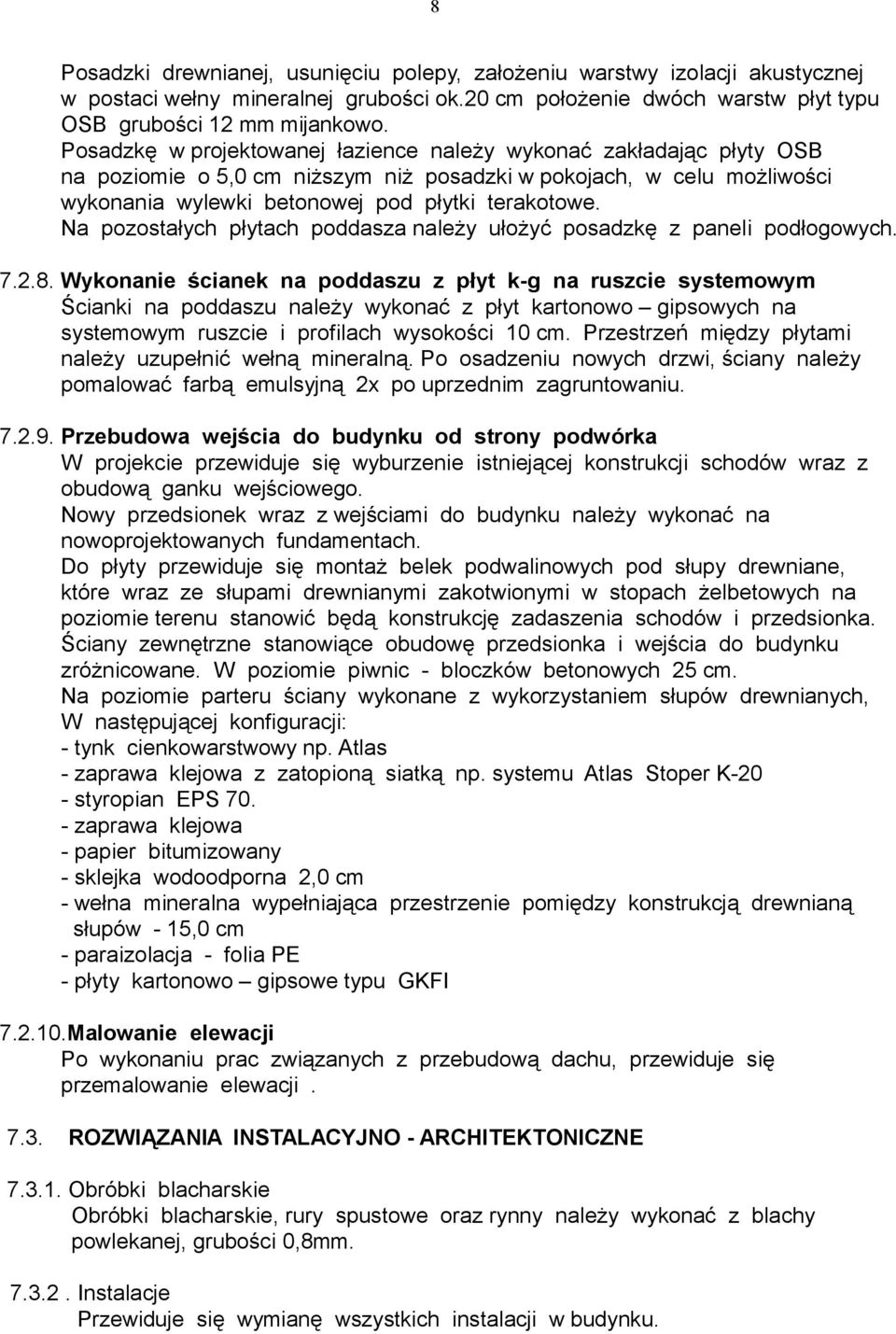

8 8 Posadzki drewnianej, usunięciu polepy, założeniu warstwy izolacji akustycznej w postaci wełny mineralnej grubości ok.20 cm położenie dwóch warstw płyt typu OSB grubości 12 mm mijankowo. Posadzkę w projektowanej łazience należy wykonać zakładając płyty OSB na poziomie o 5,0 cm niższym niż posadzki w pokojach, w celu możliwości wykonania wylewki betonowej pod płytki terakotowe. Na pozostałych płytach poddasza należy ułożyć posadzkę z paneli podłogowych Wykonanie ścianek na poddaszu z płyt k-g na ruszcie systemowym Ścianki na poddaszu należy wykonać z płyt kartonowo gipsowych na systemowym ruszcie i profilach wysokości 10 cm. Przestrzeń między płytami należy uzupełnić wełną mineralną. Po osadzeniu nowych drzwi, ściany należy pomalować farbą emulsyjną 2x po uprzednim zagruntowaniu Przebudowa wejścia do budynku od strony podwórka W projekcie przewiduje się wyburzenie istniejącej konstrukcji schodów wraz z obudową ganku wejściowego. Nowy przedsionek wraz z wejściami do budynku należy wykonać na nowoprojektowanych fundamentach. Do płyty przewiduje się montaż belek podwalinowych pod słupy drewniane, które wraz ze słupami drewnianymi zakotwionymi w stopach żelbetowych na poziomie terenu stanowić będą konstrukcję zadaszenia schodów i przedsionka. Ściany zewnętrzne stanowiące obudowę przedsionka i wejścia do budynku zróżnicowane. W poziomie piwnic - bloczków betonowych 25 cm. Na poziomie parteru ściany wykonane z wykorzystaniem słupów drewnianych, W następującej konfiguracji: - tynk cienkowarstwowy np. Atlas - zaprawa klejowa z zatopioną siatką np. systemu Atlas Stoper K-20 - styropian EPS zaprawa klejowa - papier bitumizowany - sklejka wodoodporna 2,0 cm - wełna mineralna wypełniająca przestrzenie pomiędzy konstrukcją drewnianą słupów - 15,0 cm - paraizolacja - folia PE - płyty kartonowo gipsowe typu GKFI Malowanie elewacji Po wykonaniu prac związanych z przebudową dachu, przewiduje się przemalowanie elewacji ROZWIĄZANIA INSTALACYJNO - ARCHITEKTONICZNE Obróbki blacharskie Obróbki blacharskie, rury spustowe oraz rynny należy wykonać z blachy powlekanej, grubości 0,8mm Instalacje Przewiduje się wymianę wszystkich instalacji w budynku.

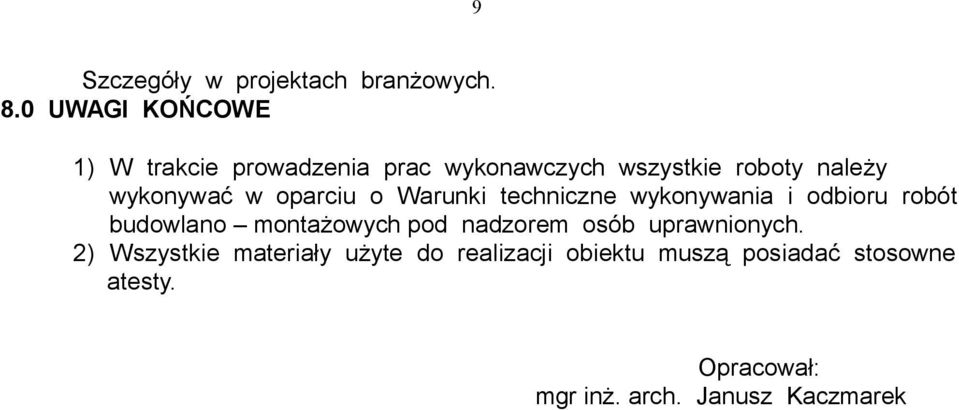

9 9 Szczegóły w projektach branżowych. 8.0 UWAGI KOŃCOWE 1) W trakcie prowadzenia prac wykonawczych wszystkie roboty należy wykonywać w oparciu o Warunki techniczne wykonywania i odbioru robót budowlano montażowych pod nadzorem osób uprawnionych. 2) Wszystkie materiały użyte do realizacji obiektu muszą posiadać stosowne atesty. Opracował: mgr inż. arch. Janusz Kaczmarek

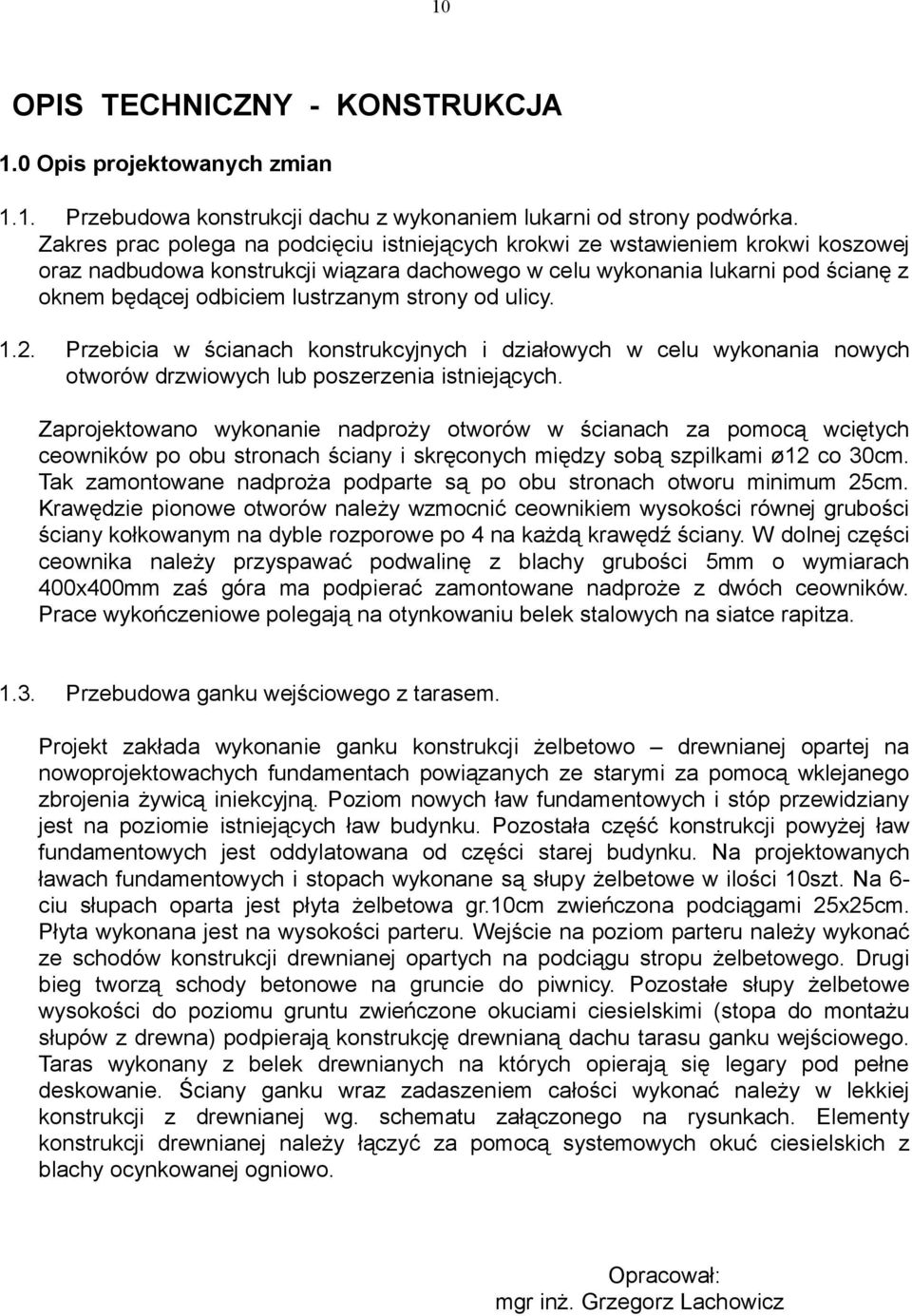

10 10 OPIS TECHNICZNY - KONSTRUKCJA 1.0 Opis projektowanych zmian 1.1. Przebudowa konstrukcji dachu z wykonaniem lukarni od strony podwórka. Zakres prac polega na podcięciu istniejących krokwi ze wstawieniem krokwi koszowej oraz nadbudowa konstrukcji wiązara dachowego w celu wykonania lukarni pod ścianę z oknem będącej odbiciem lustrzanym strony od ulicy Przebicia w ścianach konstrukcyjnych i działowych w celu wykonania nowych otworów drzwiowych lub poszerzenia istniejących. Zaprojektowano wykonanie nadproży otworów w ścianach za pomocą wciętych ceowników po obu stronach ściany i skręconych między sobą szpilkami ø12 co 30cm. Tak zamontowane nadproża podparte są po obu stronach otworu minimum 25cm. Krawędzie pionowe otworów należy wzmocnić ceownikiem wysokości równej grubości ściany kołkowanym na dyble rozporowe po 4 na każdą krawędź ściany. W dolnej części ceownika należy przyspawać podwalinę z blachy grubości 5mm o wymiarach 400x400mm zaś góra ma podpierać zamontowane nadproże z dwóch ceowników. Prace wykończeniowe polegają na otynkowaniu belek stalowych na siatce rapitza Przebudowa ganku wejściowego z tarasem. Projekt zakłada wykonanie ganku konstrukcji żelbetowo drewnianej opartej na nowoprojektowachych fundamentach powiązanych ze starymi za pomocą wklejanego zbrojenia żywicą iniekcyjną. Poziom nowych ław fundamentowych i stóp przewidziany jest na poziomie istniejących ław budynku. Pozostała część konstrukcji powyżej ław fundamentowych jest oddylatowana od części starej budynku. Na projektowanych ławach fundamentowych i stopach wykonane są słupy żelbetowe w ilości 10szt. Na 6- ciu słupach oparta jest płyta żelbetowa gr.10cm zwieńczona podciągami 25x25cm. Płyta wykonana jest na wysokości parteru. Wejście na poziom parteru należy wykonać ze schodów konstrukcji drewnianej opartych na podciągu stropu żelbetowego. Drugi bieg tworzą schody betonowe na gruncie do piwnicy. Pozostałe słupy żelbetowe wysokości do poziomu gruntu zwieńczone okuciami ciesielskimi (stopa do montażu słupów z drewna) podpierają konstrukcję drewnianą dachu tarasu ganku wejściowego. Taras wykonany z belek drewnianych na których opierają się legary pod pełne deskowanie. Ściany ganku wraz zadaszeniem całości wykonać należy w lekkiej konstrukcji z drewnianej wg. schematu załączonego na rysunkach. Elementy konstrukcji drewnianej należy łączyć za pomocą systemowych okuć ciesielskich z blachy ocynkowanej ogniowo. Opracował: mgr inż. Grzegorz Lachowicz

11 11 B) ORZECZENIE STANU TECHNICZNEGO BUDYNKU 1.1 Opis budynku Budynek parterowy z poddaszem użytkowym w całości podpiwniczony. 1.2 Stan techniczny - Ściany murowane z cegły pełnej gr. 1cegły, ocieplone styropianem gr. 5cm. Ściany nie wykazują pęknięć oraz zawilgoceń. Stan techniczny dobry. - Ściany wewnętrzne z cegły pełnej gr. ½ cegły oraz szachulcowe z wypełnieniem cegłą. nadproża drewniane. Stan konstrukcji - dobry - Strop nad parterem z belek drewnianych. Stan techniczny dobry. - Strop nad piwnicą : ceramiczny typu Kleina. Stan techniczny - dobry - Dach stromy, dwuspadowy, o konstrukcji więźby drewniana typu krokwiowo-płatwiowej. - Krycie dachówką ceramiczną zakładkową. Stan techniczny dobry. Podczas wizji lokalnej stwierdzono, że stan techniczny ścian jest dobry, więźba dachowa wykonana jest zgodnie ze sztuka budowlaną. Strop w stanie dobrym, nie stwierdzono ugięć stropu. Więźba dachowa stan techniczny określono jako dobry Wnioski i zalecenia Stan techniczny istniejącego budynku oraz przyjęte rozwiązania w załączonym projekcie pozwalają na wykonanie ich z zachowaniem bezpieczeństwa użytkowania i nie narażają na pogorszenie stanu konstrukcji budynku mogącego być przyczyną katastrofy budowlanej. Opracował: mgr inż. Grzegorz Lachowicz

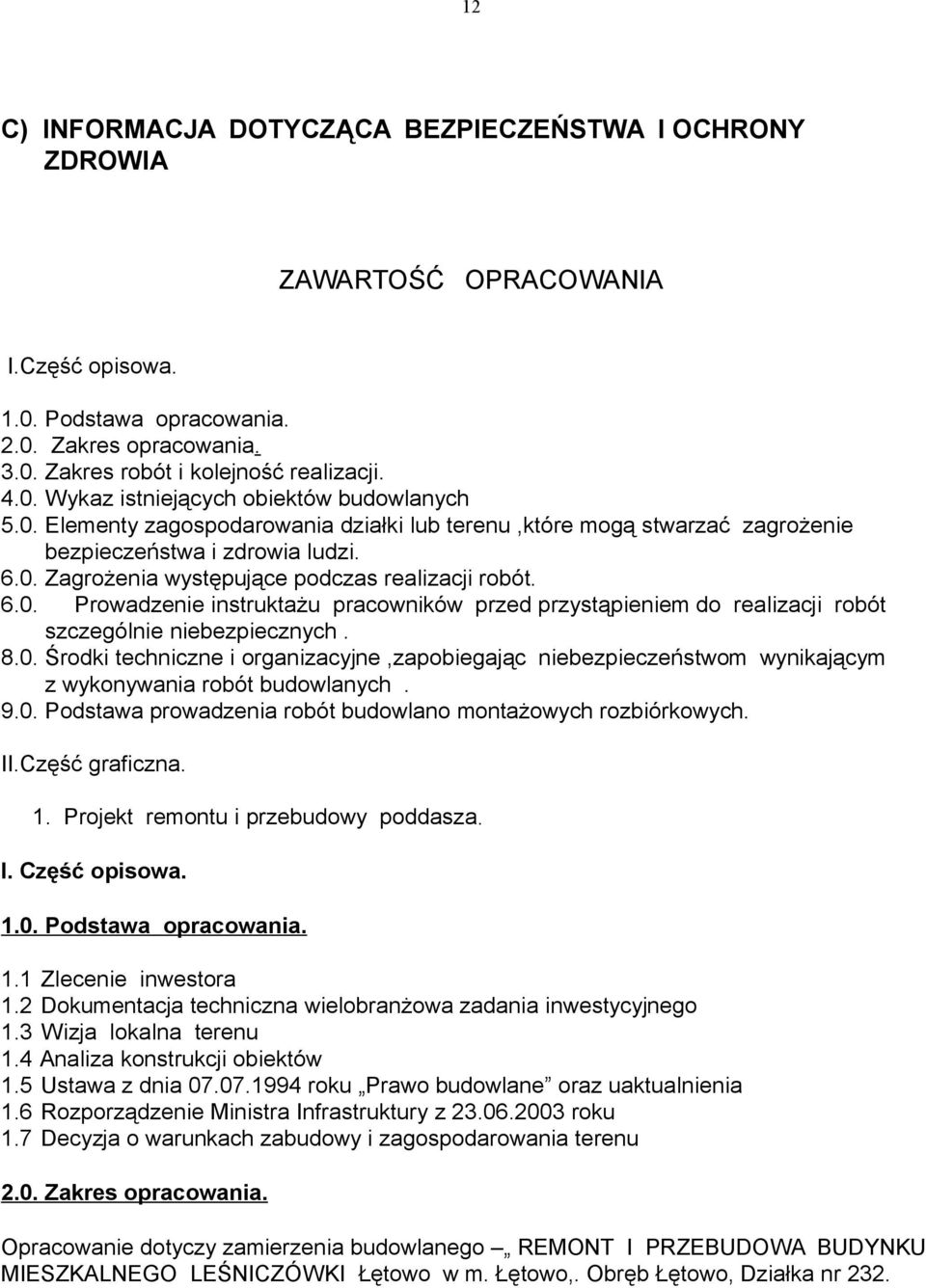

12 12 C) INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAWARTOŚĆ OPRACOWANIA I.Część opisowa Podstawa opracowania Zakres opracowania Zakres robót i kolejność realizacji Wykaz istniejących obiektów budowlanych 5.0. Elementy zagospodarowania działki lub terenu,które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Zagrożenia występujące podczas realizacji robót Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Środki techniczne i organizacyjne,zapobiegając niebezpieczeństwom wynikającym z wykonywania robót budowlanych Podstawa prowadzenia robót budowlano montażowych rozbiórkowych. II.Część graficzna. 1. Projekt remontu i przebudowy poddasza. I. Część opisowa Podstawa opracowania. 1.1 Zlecenie inwestora 1.2 Dokumentacja techniczna wielobranżowa zadania inwestycyjnego 1.3 Wizja lokalna terenu 1.4 Analiza konstrukcji obiektów 1.5 Ustawa z dnia roku Prawo budowlane oraz uaktualnienia 1.6 Rozporządzenie Ministra Infrastruktury z roku 1.7 Decyzja o warunkach zabudowy i zagospodarowania terenu 2.0. Zakres opracowania. Opracowanie dotyczy zamierzenia budowlanego REMONT I PRZEBUDOWA BUDYNKU MIESZKALNEGO LEŚNICZÓWKI Łętowo w m. Łętowo,. Obręb Łętowo, Działka nr 232.

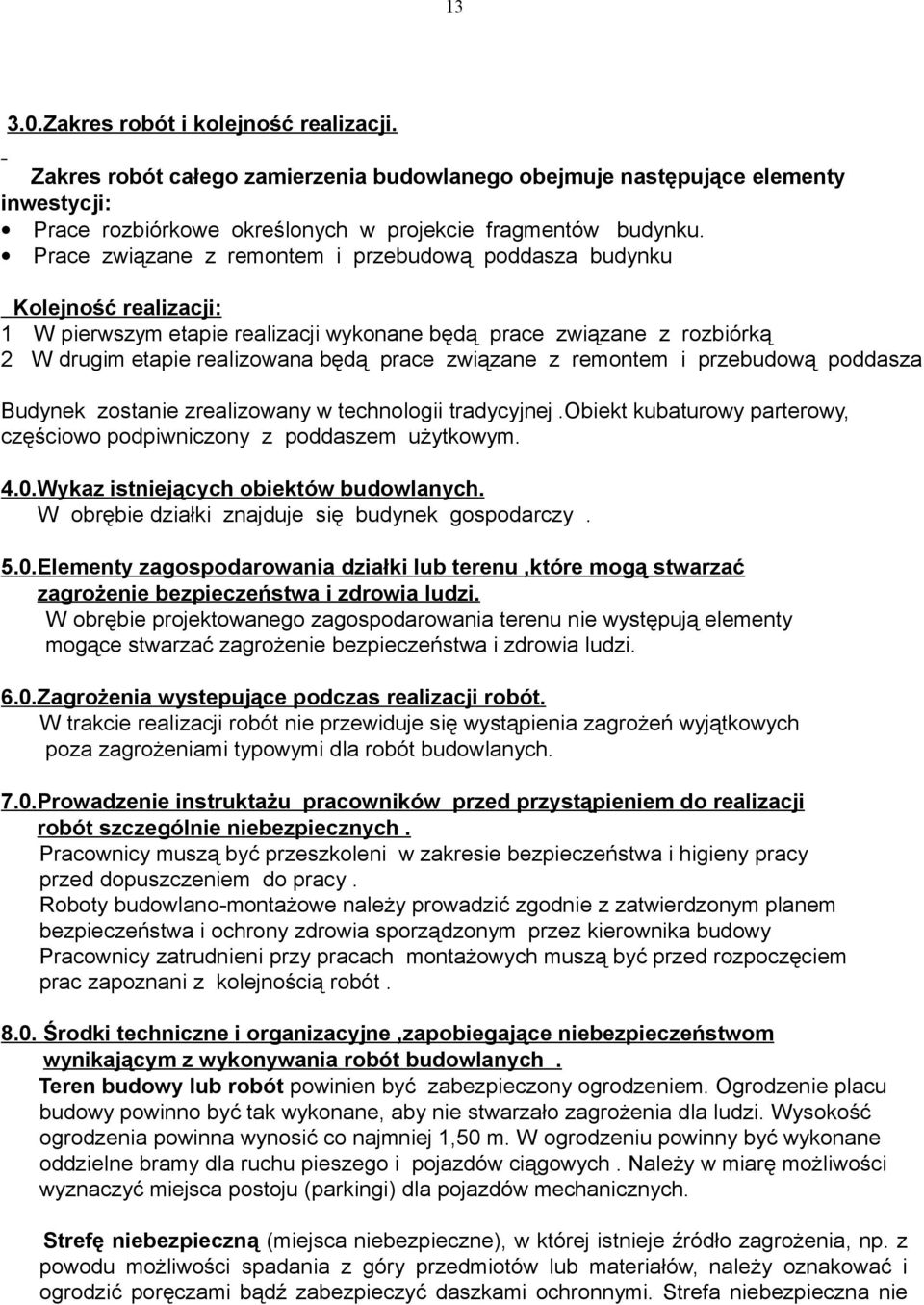

13 Zakres robót i kolejność realizacji. Zakres robót całego zamierzenia budowlanego obejmuje następujące elementy inwestycji: Prace rozbiórkowe określonych w projekcie fragmentów budynku. Prace związane z remontem i przebudową poddasza budynku Kolejność realizacji: 1 W pierwszym etapie realizacji wykonane będą prace związane z rozbiórką 2 W drugim etapie realizowana będą prace związane z remontem i przebudową poddasza Budynek zostanie zrealizowany w technologii tradycyjnej.obiekt kubaturowy parterowy, częściowo podpiwniczony z poddaszem użytkowym. 4.0.Wykaz istniejących obiektów budowlanych. W obrębie działki znajduje się budynek gospodarczy. 5.0.Elementy zagospodarowania działki lub terenu,które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. W obrębie projektowanego zagospodarowania terenu nie występują elementy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 6.0.Zagrożenia wystepujące podczas realizacji robót. W trakcie realizacji robót nie przewiduje się wystąpienia zagrożeń wyjątkowych poza zagrożeniami typowymi dla robót budowlanych. 7.0.Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Pracownicy muszą być przeszkoleni w zakresie bezpieczeństwa i higieny pracy przed dopuszczeniem do pracy. Roboty budowlano-montażowe należy prowadzić zgodnie z zatwierdzonym planem bezpieczeństwa i ochrony zdrowia sporządzonym przez kierownika budowy Pracownicy zatrudnieni przy pracach montażowych muszą być przed rozpoczęciem prac zapoznani z kolejnością robót Środki techniczne i organizacyjne,zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Teren budowy lub robót powinien być zabezpieczony ogrodzeniem. Ogrodzenie placu budowy powinno być tak wykonane, aby nie stwarzało zagrożenia dla ludzi. Wysokość ogrodzenia powinna wynosić co najmniej 1,50 m. W ogrodzeniu powinny być wykonane oddzielne bramy dla ruchu pieszego i pojazdów ciągowych. Należy w miarę możliwości wyznaczyć miejsca postoju (parkingi) dla pojazdów mechanicznych. Strefę niebezpieczną (miejsca niebezpieczne), w której istnieje źródło zagrożenia, np. z powodu możliwości spadania z góry przedmiotów lub materiałów, należy oznakować i ogrodzić poręczami bądź zabezpieczyć daszkami ochronnymi. Strefa niebezpieczna nie

14 14 może wynosić mniej niż 1/10 wysokości, z której mogą spadać przedmioty lub materiały - jednak nie mniej niż 6 m. Maszyny, urządzenia i sprzęt, które podlegają dozorowi technicznemu, a są eksploatowane na budowie, powinny posiadać dokumenty uprawniające do ich eksploatacji. Na budowie prace związane z podłączeniem, badaniem, konserwacją i naprawą urządzeń elektrycznych powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Należy zapewnić ciągłą drożność wyjść i wyjazdów z placu budowy na przyległe drogi Podstawa prowadzenia robót budowlano montażowych i rozbiórkowych Ustawa z dnia roku Kodeks pracy (tekst jednolity Dz.U. z 1998 r.,nr 21 poz.94 z późn. Zmianami) Rozporządzenie Ministra Pracy i Polityki Socjalnej z roku w sprawie ogólnych przepisów BHP Dz.U. Nr 129 poz Rozporządzenie Ministra Pracy i Opieki Społecznej z roku w sprawie BHP przy spawaniu i cięciu metali Dz.U. Nr51 poz Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dn r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót montażowych i rozbiórkowych Rozporządzenie Ministra Pracy i Polityki Socjalnej z 28 maja 1996 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. nr 62, poz. 285) Rozporządzenie Ministra Pracy i Polityki Społecznej z 14 marca 2000 r. w sprawie bhp przy ręcznych pracach transportowych (Dz. U. nr 22, poz. 89 z póż. zmianami) Rozporządzenie Ministra Gospodarki z 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. nr 118, poz. 1263) Ustawa z 7 lipca 1994 r. Prawo budowlane (Dz. U. nr 106, poz z 2000 r.) Rozporządzenie Ministra Infrastruktury z 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. nr 108, poz. 953). Opracował: Janusz Kaczmarek

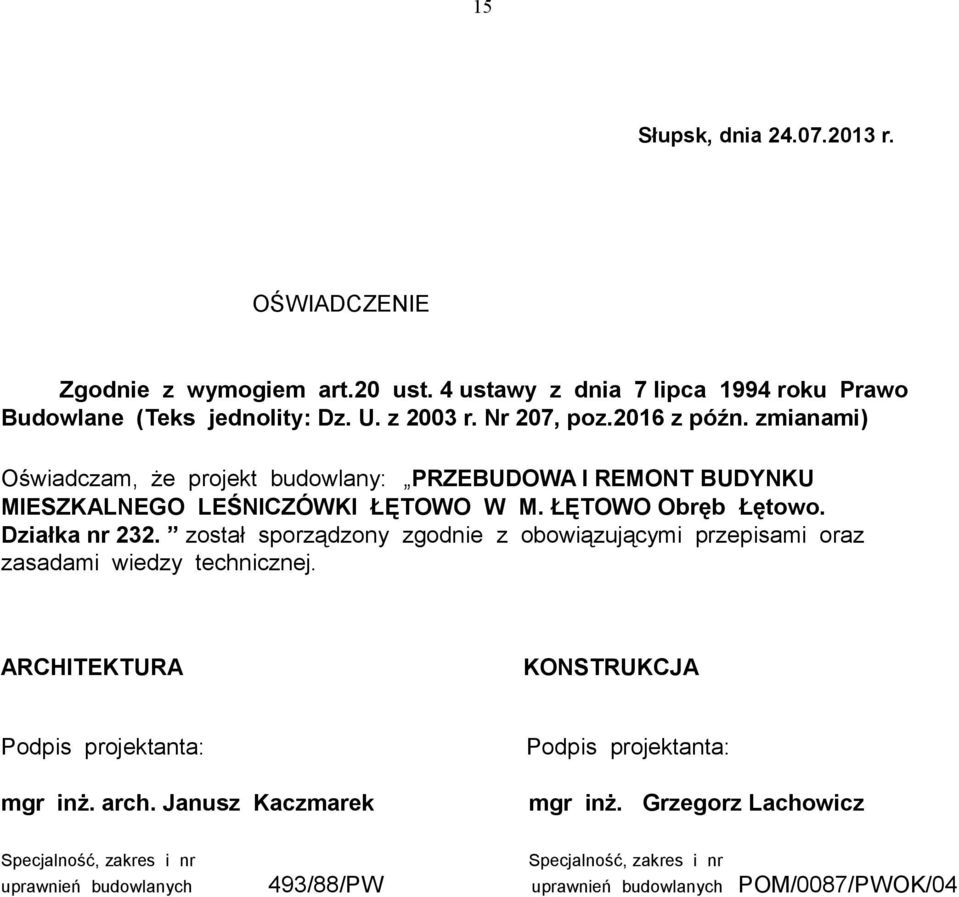

15 15 Słupsk, dnia r. OŚWIADCZENIE Zgodnie z wymogiem art.20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Teks jednolity: Dz. U. z 2003 r. Nr 207, poz.2016 z późn. zmianami) Oświadczam, że projekt budowlany: PRZEBUDOWA I REMONT BUDYNKU MIESZKALNEGO LEŚNICZÓWKI ŁĘTOWO W M. ŁĘTOWO Obręb Łętowo. Działka nr 232. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ARCHITEKTURA KONSTRUKCJA Podpis projektanta: mgr inż. arch. Janusz Kaczmarek Podpis projektanta: mgr inż. Grzegorz Lachowicz Specjalność, zakres i nr Specjalność, zakres i nr uprawnień budowlanych 493/88/PW uprawnień budowlanych POM/0087/PWOK/04
