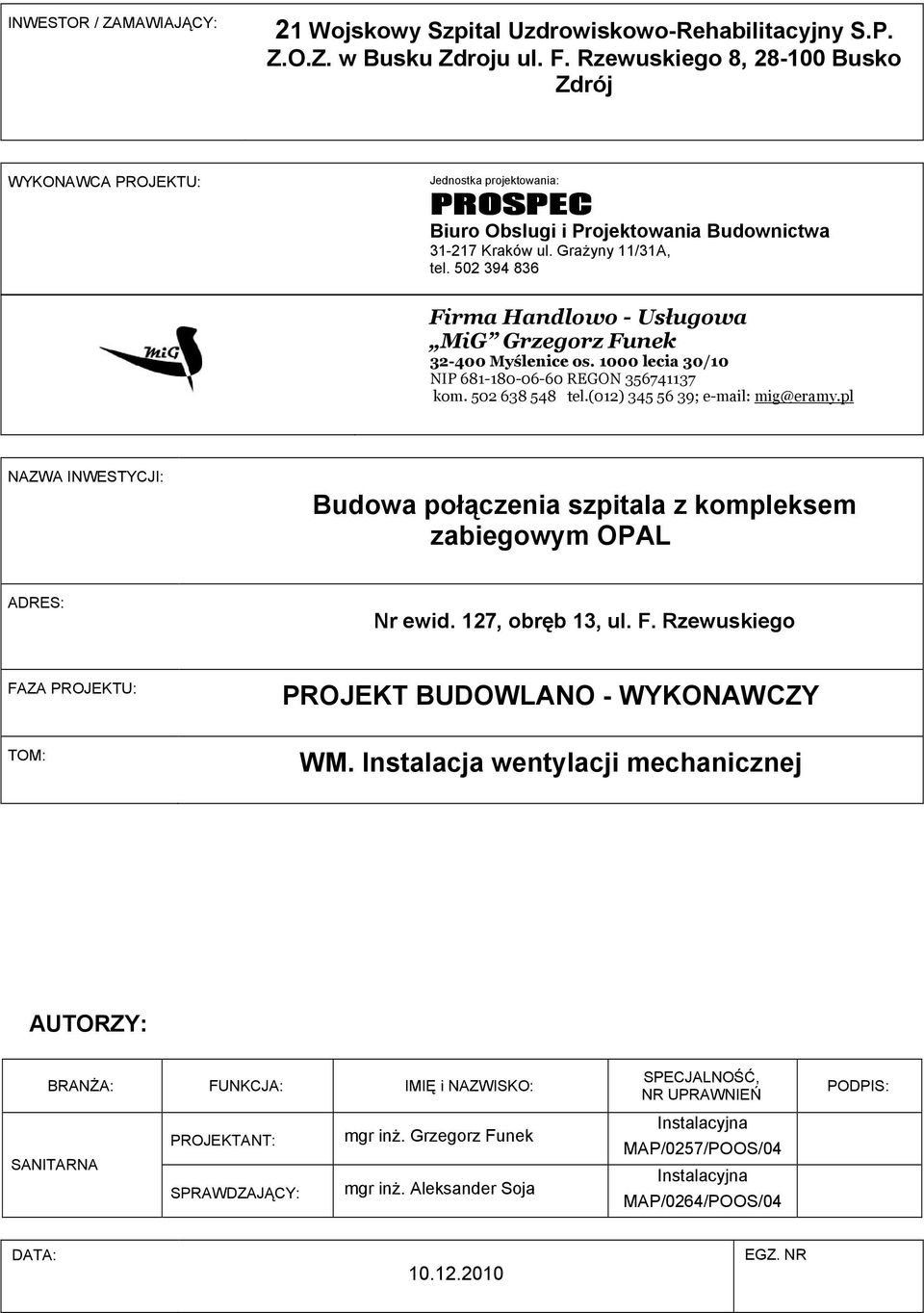

1 INWESTOR / ZAMAWIAJĄCY: 21 Wojskowy Szpital Uzdrowiskowo-Rehabilitacyjny S.P. Z.O.Z. w Busku Zdroju ul. F. Rzewuskiego 8, Busko Zdrój WYKONAWCA PROJEKTU: Jednostka projektowania: PROSPEC Biuro Obslugi i Projektowania Budownictwa Kraków ul. GraŜyny 11/31A, tel Firma Handlowo - Usługowa MiG Grzegorz Funek Myślenice os lecia 30/10 NIP REGON kom tel.(012) ; mig@eramy.pl NAZWA INWESTYCJI: Budowa połączenia szpitala z kompleksem zabiegowym OPAL ADRES: Nr ewid. 127, obręb 13, ul. F. Rzewuskiego FAZA PROJEKTU: PROJEKT BUDOWLANO - WYKONAWCZY TOM: WM. Instalacja wentylacji mechanicznej AUTORZY: BRANśA: FUNKCJA: IMIĘ i NAZWISKO: PROJEKTANT: mgr inŝ. Grzegorz Funek SANITARNA SPRAWDZAJĄCY: mgr inŝ. Aleksander Soja SPECJALNOŚĆ, NR UPRAWNIEŃ Instalacyjna MAP/0257/POOS/04 Instalacyjna MAP/0264/POOS/04 PODPIS: DATA: EGZ. NR

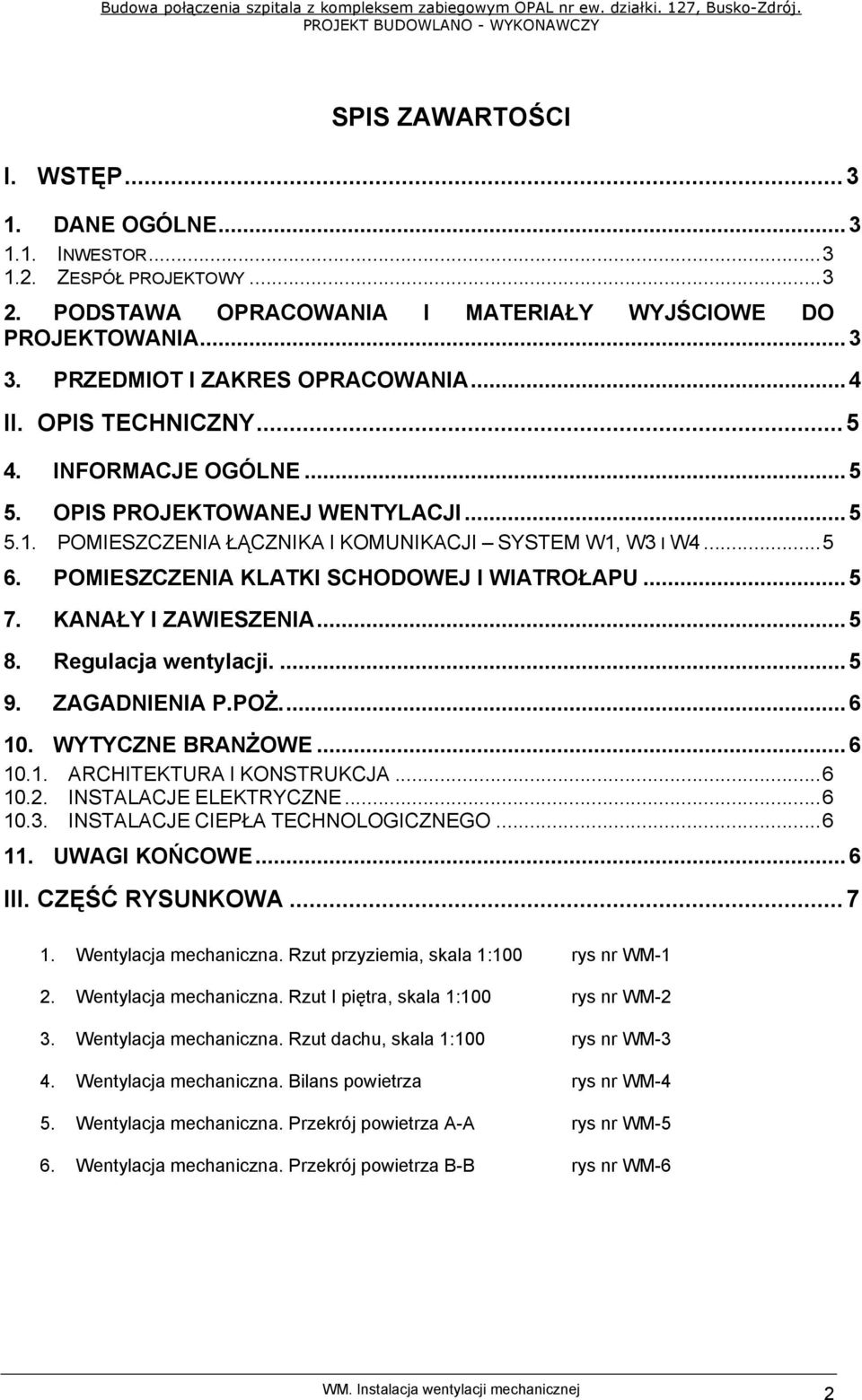

2 Budowa połączenia szpitala z kompleksem zabiegowym OPAL nr ew. działki. 127, Busko-Zdrój. PROJEKT BUDOWLANO - WYKONAWCZY SPIS ZAWARTOŚCI I. WSTĘP DANE OGÓLNE INWESTOR ZESPÓŁ PROJEKTOWY PODSTAWA OPRACOWANIA I MATERIAŁY WYJŚCIOWE DO PROJEKTOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA... 4 II. OPIS TECHNICZNY INFORMACJE OGÓLNE OPIS PROJEKTOWANEJ WENTYLACJI POMIESZCZENIA ŁĄCZNIKA I KOMUNIKACJI SYSTEM W1, W3 I W POMIESZCZENIA KLATKI SCHODOWEJ I WIATROŁAPU KANAŁY I ZAWIESZENIA Regulacja wentylacji ZAGADNIENIA P.POś WYTYCZNE BRANśOWE ARCHITEKTURA I KONSTRUKCJA INSTALACJE ELEKTRYCZNE INSTALACJE CIEPŁA TECHNOLOGICZNEGO UWAGI KOŃCOWE... 6 III. CZĘŚĆ RYSUNKOWA Wentylacja mechaniczna. Rzut przyziemia, skala 1:100 rys nr WM-1 2. Wentylacja mechaniczna. Rzut I piętra, skala 1:100 rys nr WM-2 3. Wentylacja mechaniczna. Rzut dachu, skala 1: Wentylacja mechaniczna. Bilans powietrza 5. Wentylacja mechaniczna. Przekrój powietrza A-A 6. Wentylacja mechaniczna. Przekrój powietrza B-B rys nr WM-3 rys nr WM-4 rys nr WM-5 rys nr WM-6 WM. Instalacja wentylacji mechanicznej 2

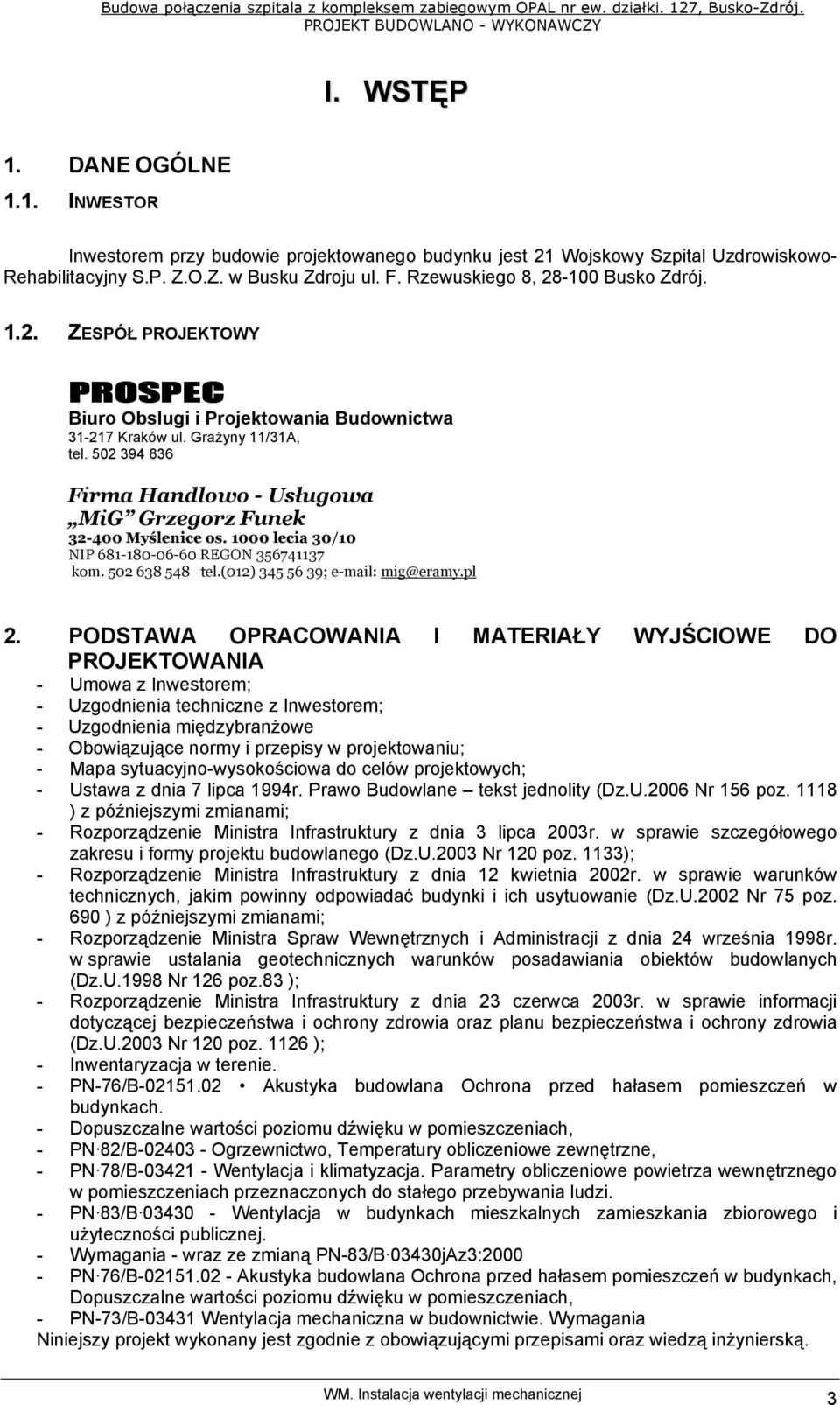

3 Budowa połączenia szpitala z kompleksem zabiegowym OPAL nr ew. działki. 127, Busko-Zdrój. PROJEKT BUDOWLANO - WYKONAWCZY I. WSTĘP 1. DANE OGÓLNE 1.1. INWESTOR Inwestorem przy budowie projektowanego budynku jest 21 Wojskowy Szpital Uzdrowiskowo- Rehabilitacyjny S.P. Z.O.Z. w Busku Zdroju ul. F. Rzewuskiego 8, Busko Zdrój ZESPÓŁ PROJEKTOWY PROSPEC Biuro Obslugi i Projektowania Budownictwa Kraków ul. GraŜyny 11/31A, tel Firma Handlowo - Usługowa MiG Grzegorz Funek Myślenice os lecia 30/10 NIP REGON kom tel.(012) ; mig@eramy.pl 2. PODSTAWA OPRACOWANIA I MATERIAŁY WYJŚCIOWE DO PROJEKTOWANIA - Umowa z Inwestorem; - Uzgodnienia techniczne z Inwestorem; - Uzgodnienia międzybranŝowe - Obowiązujące normy i przepisy w projektowaniu; - Mapa sytuacyjno-wysokościowa do celów projektowych; - Ustawa z dnia 7 lipca 1994r. Prawo Budowlane tekst jednolity (Dz.U.2006 Nr 156 poz ) z późniejszymi zmianami; - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U.2003 Nr 120 poz. 1133); - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2002 Nr 75 poz. 690 ) z późniejszymi zmianami; - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz.U.1998 Nr 126 poz.83 ); - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.2003 Nr 120 poz ); - Inwentaryzacja w terenie. - PN-76/B Akustyka budowlana Ochrona przed hałasem pomieszczeń w budynkach. - Dopuszczalne wartości poziomu dźwięku w pomieszczeniach, - PN 82/B Ogrzewnictwo, Temperatury obliczeniowe zewnętrzne, - PN 78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi. - PN 83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej. - Wymagania - wraz ze zmianą PN-83/B 03430jAz3: PN 76/B Akustyka budowlana Ochrona przed hałasem pomieszczeń w budynkach, Dopuszczalne wartości poziomu dźwięku w pomieszczeniach, - PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania Niniejszy projekt wykonany jest zgodnie z obowiązującymi przepisami oraz wiedzą inŝynierską. WM. Instalacja wentylacji mechanicznej 3

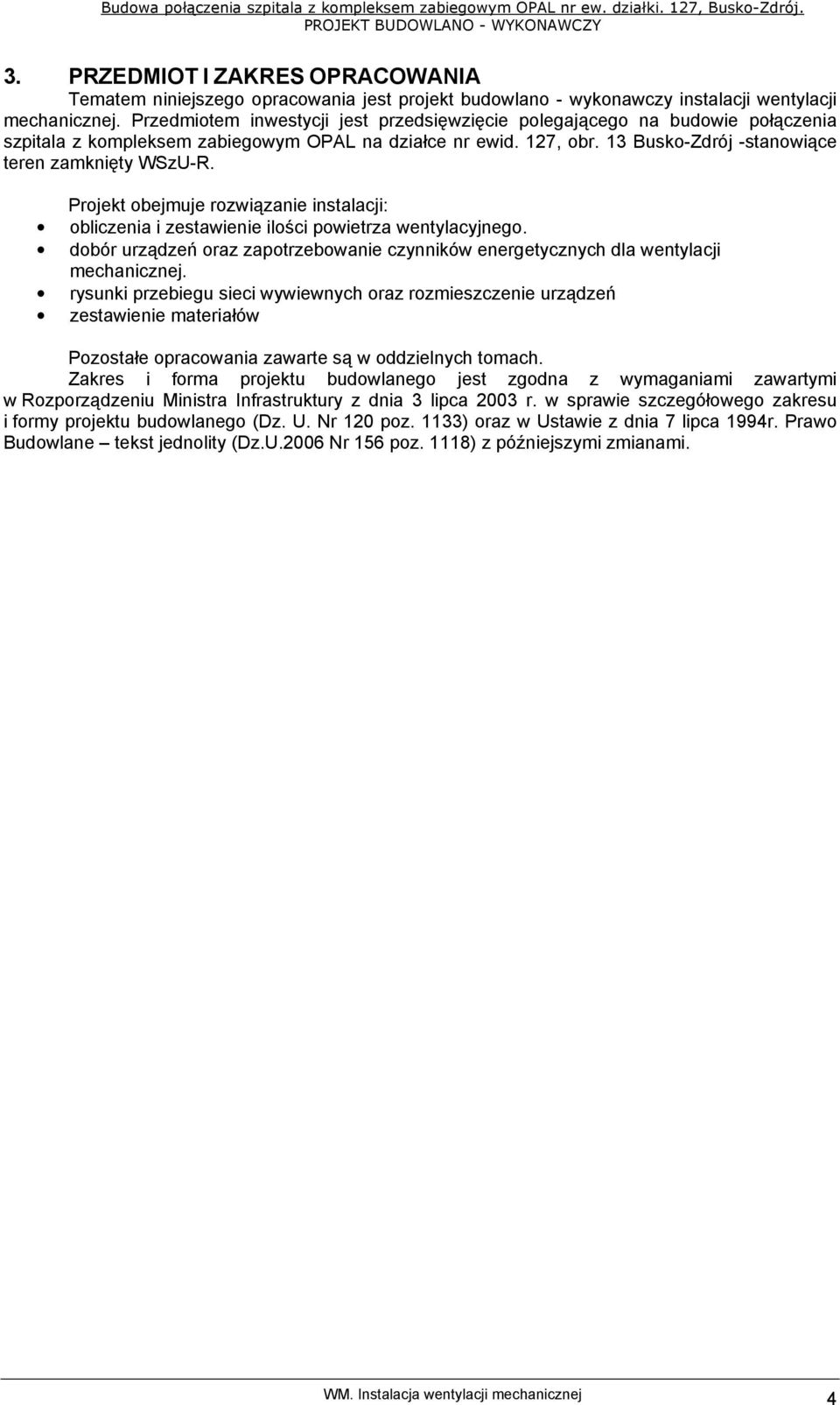

4 Budowa połączenia szpitala z kompleksem zabiegowym OPAL nr ew. działki. 127, Busko-Zdrój. PROJEKT BUDOWLANO - WYKONAWCZY 3. PRZEDMIOT I ZAKRES OPRACOWANIA Tematem niniejszego opracowania jest projekt budowlano - wykonawczy instalacji wentylacji mechanicznej. Przedmiotem inwestycji jest przedsięwzięcie polegającego na budowie połączenia szpitala z kompleksem zabiegowym OPAL na działce nr ewid. 127, obr. 13 Busko-Zdrój -stanowiące teren zamknięty WSzU-R. Projekt obejmuje rozwiązanie instalacji: obliczenia i zestawienie ilości powietrza wentylacyjnego. dobór urządzeń oraz zapotrzebowanie czynników energetycznych dla wentylacji mechanicznej. rysunki przebiegu sieci wywiewnych oraz rozmieszczenie urządzeń zestawienie materiałów Pozostałe opracowania zawarte są w oddzielnych tomach. Zakres i forma projektu budowlanego jest zgodna z wymaganiami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 poz. 1133) oraz w Ustawie z dnia 7 lipca 1994r. Prawo Budowlane tekst jednolity (Dz.U.2006 Nr 156 poz. 1118) z późniejszymi zmianami. WM. Instalacja wentylacji mechanicznej 4

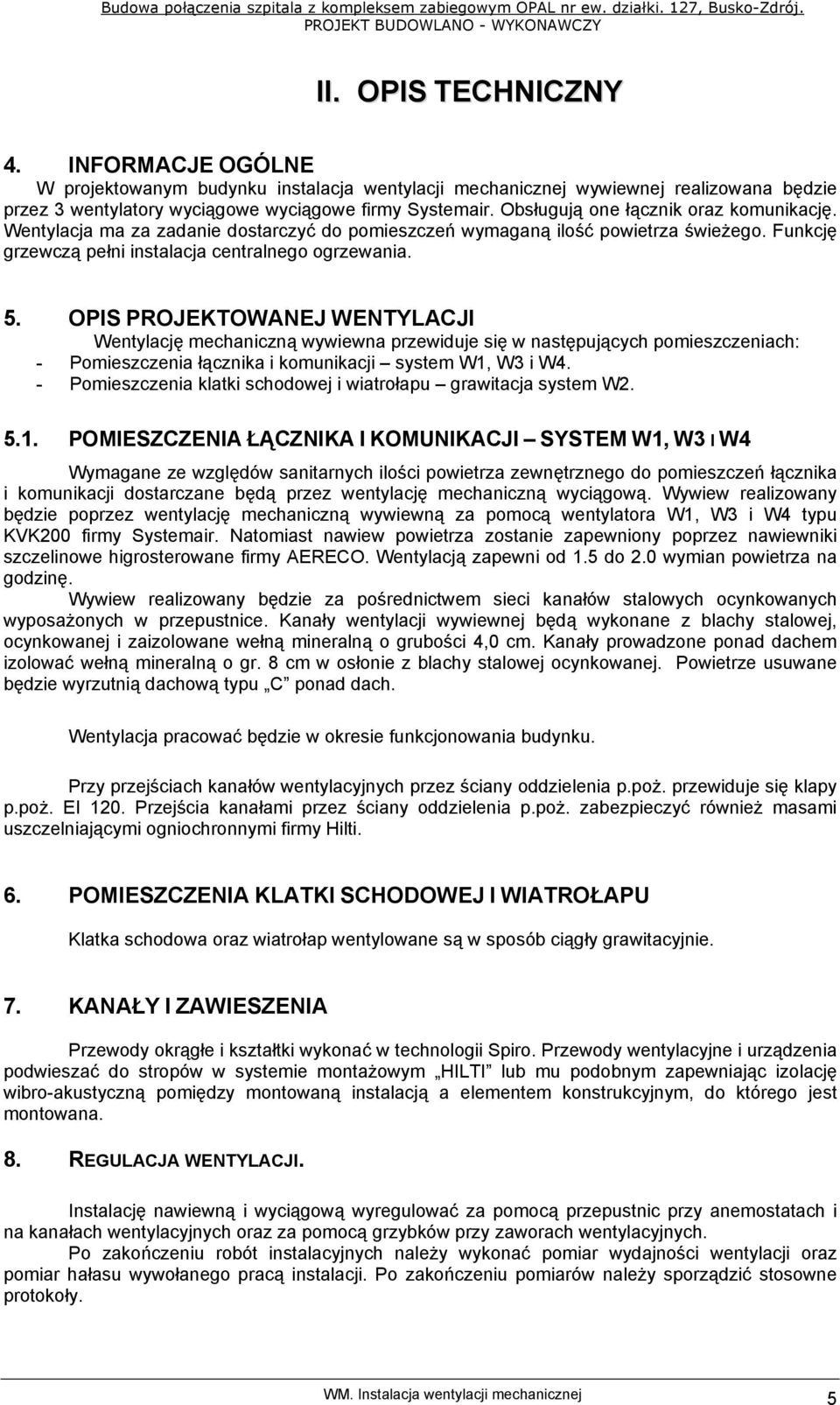

5 Budowa połączenia szpitala z kompleksem zabiegowym OPAL nr ew. działki. 127, Busko-Zdrój. PROJEKT BUDOWLANO - WYKONAWCZY II. OPIS TECHNICZNY 4. INFORMACJE OGÓLNE W projektowanym budynku instalacja wentylacji mechanicznej wywiewnej realizowana będzie przez 3 wentylatory wyciągowe wyciągowe firmy Systemair. Obsługują one łącznik oraz komunikację. Wentylacja ma za zadanie dostarczyć do pomieszczeń wymaganą ilość powietrza świeŝego. Funkcję grzewczą pełni instalacja centralnego ogrzewania. 5. OPIS PROJEKTOWANEJ WENTYLACJI Wentylację mechaniczną wywiewna przewiduje się w następujących pomieszczeniach: - Pomieszczenia łącznika i komunikacji system W1, W3 i W4. - Pomieszczenia klatki schodowej i wiatrołapu grawitacja system W POMIESZCZENIA ŁĄCZNIKA I KOMUNIKACJI SYSTEM W1, W3 I W4 Wymagane ze względów sanitarnych ilości powietrza zewnętrznego do pomieszczeń łącznika i komunikacji dostarczane będą przez wentylację mechaniczną wyciągową. Wywiew realizowany będzie poprzez wentylację mechaniczną wywiewną za pomocą wentylatora W1, W3 i W4 typu KVK200 firmy Systemair. Natomiast nawiew powietrza zostanie zapewniony poprzez nawiewniki szczelinowe higrosterowane firmy AERECO. Wentylacją zapewni od 1.5 do 2.0 wymian powietrza na godzinę. Wywiew realizowany będzie za pośrednictwem sieci kanałów stalowych ocynkowanych wyposaŝonych w przepustnice. Kanały wentylacji wywiewnej będą wykonane z blachy stalowej, ocynkowanej i zaizolowane wełną mineralną o grubości 4,0 cm. Kanały prowadzone ponad dachem izolować wełną mineralną o gr. 8 cm w osłonie z blachy stalowej ocynkowanej. Powietrze usuwane będzie wyrzutnią dachową typu C ponad dach. Wentylacja pracować będzie w okresie funkcjonowania budynku. Przy przejściach kanałów wentylacyjnych przez ściany oddzielenia p.poŝ. przewiduje się klapy p.poŝ. EI 120. Przejścia kanałami przez ściany oddzielenia p.poŝ. zabezpieczyć równieŝ masami uszczelniającymi ogniochronnymi firmy Hilti. 6. POMIESZCZENIA KLATKI SCHODOWEJ I WIATROŁAPU Klatka schodowa oraz wiatrołap wentylowane są w sposób ciągły grawitacyjnie. 7. KANAŁY I ZAWIESZENIA Przewody okrągłe i kształtki wykonać w technologii Spiro. Przewody wentylacyjne i urządzenia podwieszać do stropów w systemie montaŝowym HILTI lub mu podobnym zapewniając izolację wibro-akustyczną pomiędzy montowaną instalacją a elementem konstrukcyjnym, do którego jest montowana. 8. REGULACJA WENTYLACJI. Instalację nawiewną i wyciągową wyregulować za pomocą przepustnic przy anemostatach i na kanałach wentylacyjnych oraz za pomocą grzybków przy zaworach wentylacyjnych. Po zakończeniu robót instalacyjnych naleŝy wykonać pomiar wydajności wentylacji oraz pomiar hałasu wywołanego pracą instalacji. Po zakończeniu pomiarów naleŝy sporządzić stosowne protokoły. WM. Instalacja wentylacji mechanicznej 5

6 Budowa połączenia szpitala z kompleksem zabiegowym OPAL nr ew. działki. 127, Busko-Zdrój. PROJEKT BUDOWLANO - WYKONAWCZY 9. ZAGADNIENIA P.POś. Przewody wentylacyjne będą wykonane z materiałów niepalnych. Odległość nie izolowanych przewodów wentylacyjnych od wykładzin i powierzchni palnych będzie wynosić co najmniej 0,5m. Drzwiczki rewizyjne stosowane w kanałach wentylacyjnych będą wykonane z materiałów niepalnych. Kanały wentylacyjne będą prowadzone tak, aby w razie poŝaru nie oddziaływały na elementy budowlany z siła większą niŝ 1 kn. W przewodach wentylacyjnych nie wolno prowadzić innych instalacji. Kanały wentylacyjne i klimatyzacyjne prowadzone przez strefę poŝarową, której nie obsługują, powinny być obudowane elementami o klasie odporności ogniowej (EI) wymaganej dla tych elementów lub wyposaŝone w klapy odcinające. Wszystkie materiały uŝywane do wykonania instalacji wentylacji powinny posiadać atest niepalności, w szczególności dotyczy to materiałów izolacyjnych, materiałów dźwiękochłonnych. Klapy poŝarowe naleŝy montować w ścianach dzielących strefy. W miejscach gdzie nie ma moŝliwości zamontowania klapy p. poŝ. w ścianie, naleŝy fragment instalacji między ścianą a klapą zaizolować materiałem posiadającym atest izolacji ognioodpornej. 10. WYTYCZNE BRANśOWE ARCHITEKTURA I KONSTRUKCJA Wykonać otwory w ścianach dla prowadzenia kanałów wentylacyjnych Przewidzieć mocowanie kanałów wentylacyjnych za pomocą typowych podpór lub podwieszeń Na dachu przewidzieć dostęp do urządzeń Zapewnić szczelną obudowę kanałów wentylacji mechanicznej Kształtki i urządzenia wentylacyjne znajdujące się w budynku zaizolować wełną mineralną o grubości 40 mm INSTALACJE ELEKTRYCZNE NaleŜy zasilić elektrycznie urządzenia wyszczególnione na rysunkach. Dane do projektu instalacji elektrycznych, lokalizacja urządzeń, zapotrzebowanie mocy elektrycznej zostały przekazane projektantom instalacji elektrycznych INSTALACJE CIEPŁA TECHNOLOGICZNEGO NaleŜy zasilić urządzenia wyszczególnione na rysunkach. 11. UWAGI KOŃCOWE Całość instalacji naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom II Instalacje sanitarne i przemysłowe rozdział 13 instalacje wentylacji i klimatyzacji. Prace budowlane związane z realizacją instalacji wentylacji mechanicznej naleŝy wykonywać pod nadzorem konstrukcyjno budowlanym. W wypadku wystąpienia kolizji lub innych utrudnień naleŝy powiadomić projektantów. opis opracował mgr inŝ. Grzegorz Funek WM. Instalacja wentylacji mechanicznej 6

7 Budowa połączenia szpitala z kompleksem zabiegowym OPAL nr ew. działki. 127, Busko-Zdrój. PROJEKT BUDOWLANO - WYKONAWCZY III. CZĘŚĆ RYSUNKOWA WM. Instalacja wentylacji mechanicznej 7

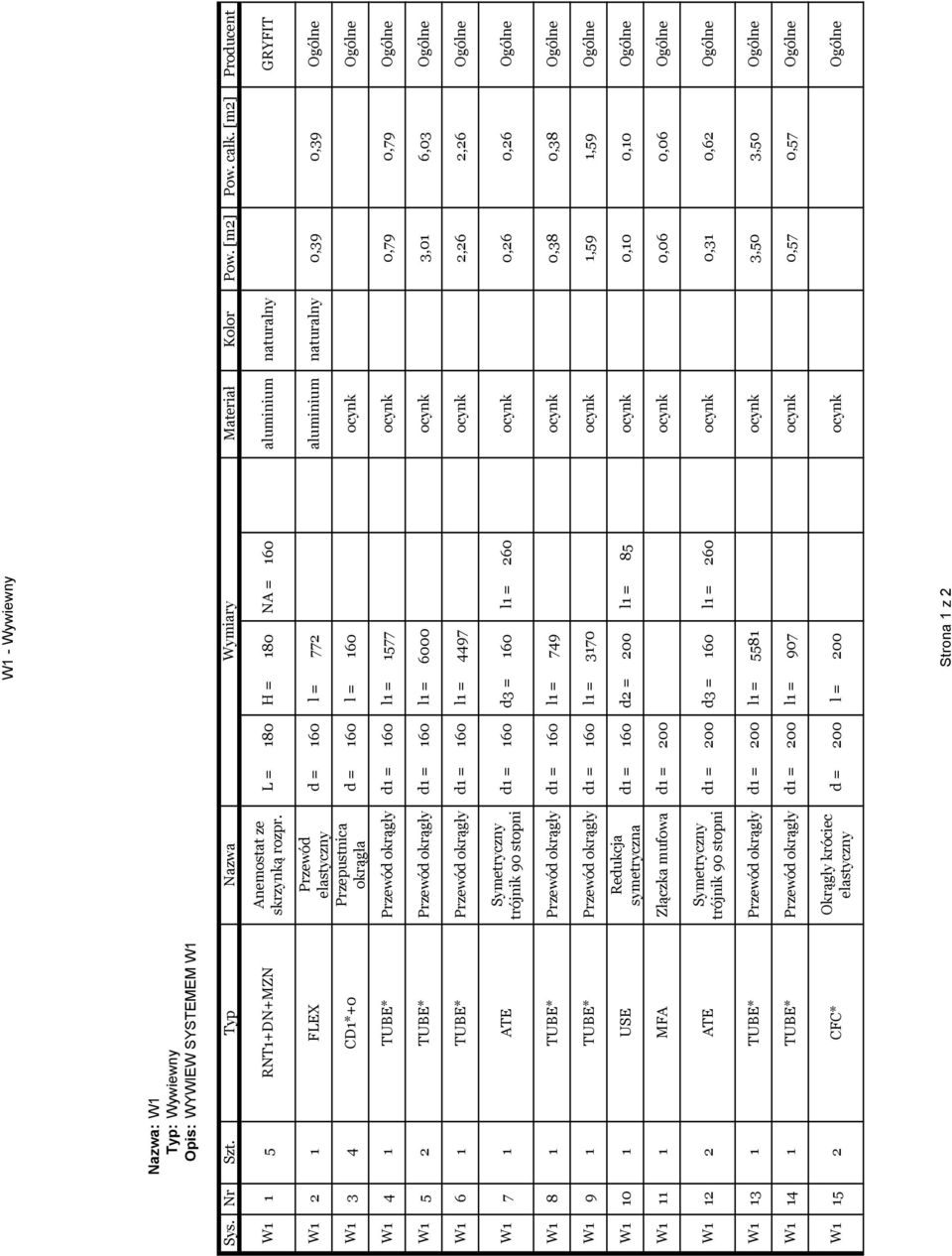

8 W1 - Wywiewny Nazwa: W1 Typ: Wywiewny Opis: WYWIEW SYSTEMEM W1 Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent W1 1 5 RNT1+DN+MZN Anemostat ze skrzynką rozpr. L = 180 H = 180 NA = 160 aluminium naturalny GRYFIT W1 2 1 FLEX W1 3 4 CD1*+0 Przewód Przepustnica okrągła d = 160 l = 772 aluminium naturalny 0,39 0,39 Ogólne d = 160 l = 160 ocynk Ogólne W1 4 1 TUBE* Przewód okrągły d1 = 160 l1 = 1577 ocynk 0,79 0,79 Ogólne W1 5 2 TUBE* Przewód okrągły d1 = 160 l1 = 6000 ocynk 3,01 6,03 Ogólne W1 6 1 TUBE* Przewód okrągły d1 = 160 l1 = 4497 ocynk 2,26 2,26 Ogólne W1 7 1 ATE Symetryczny trójnik 90 stopni d1 = 160 d3 = 160 l1 = 260 ocynk 0,26 0,26 Ogólne W1 8 1 TUBE* Przewód okrągły d1 = 160 l1 = 749 ocynk 0,38 0,38 Ogólne W1 9 1 TUBE* Przewód okrągły d1 = 160 l1 = 3170 ocynk 1,59 1,59 Ogólne W USE Redukcja symetryczna d1 = 160 d2 = 200 l1 = 85 ocynk 0,10 0,10 Ogólne W MFA Złączka mufowa d1 = 200 ocynk 0,06 0,06 Ogólne W ATE Symetryczny trójnik 90 stopni d1 = 200 d3 = 160 l1 = 260 ocynk 0,31 0,62 Ogólne W TUBE* Przewód okrągły d1 = 200 l1 = 5581 ocynk 3,50 3,50 Ogólne W TUBE* Przewód okrągły d1 = 200 l1 = 907 ocynk 0,57 0,57 Ogólne W CFC* Okrągły króciec d = 200 l = 200 ocynk Ogólne Strona 1 z 2

9 W1 - Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent d = 200 l = 380 Systemair Wentylator kanałowy okrągły in-line W KVK 200 W MFA Złączka mufowa d1 = 160 ocynk 0,05 0,19 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 253 ocynk 0,13 0,13 Ogólne alfa = 90 r = 1 d1 = 160 ocynk 0,19 0,19 Ogólne Kolano segmentowe W BSE W TUBE* Przewód okrągły d1 = 160 l1 = 2148 ocynk 1,08 1,08 Ogólne d = 160 l = 713 aluminium naturalny 0,36 0,36 Ogólne Przewód W FLEX d = 160 l = 859 aluminium naturalny 0,43 0,43 Ogólne Przewód W FLEX d = 160 l = 471 aluminium naturalny 0,24 0,24 Ogólne Przewód W FLEX W TUBE* Przewód okrągły d1 = 200 l1 = 668 ocynk 0,42 0,42 Ogólne alfa = 90 r = 1 d1 = 200 ocynk 0,30 0,30 Ogólne Kolano segmentowe W BSE d = 200 l = 1000 A = 400 B = 400 ocynk Ogólne Podstawa dachowa okrągła W CRD1* d = 200 l = 340 ocynk Ogólne Wyrzutnia dachowa okrągła W CRC1* W TUBE* Przewód okrągły d1 = 200 l1 = 1445 ocynk 0,91 0,91 Ogólne W MF1* Złączka nyplowa d1 = 200 ocynk 0,05 0,10 Ogólne W MF1* Złączka nyplowa d1 = 160 ocynk 0,04 0,24 Ogólne Rockwooll Niskotemperaturowe maty ze skalnej wełny mineralnej z jednostronną okładziną z foli aluminiowej typu ALU LAMELLA MAT o grubości 4 cm. wg sytuacji na budowie W1 31 Strona 2 z 2

10 W2 - Wywiewny Nazwa: W2 Typ: Wywiewny Opis: WYWIEW SYSTEMEM W2 Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent W2 1 2 ZeFir-150 Wywietrznik dachowy grawitacyjny d = 150 RAL 5015 UNIWERSAL Strona 1 z 1

11 W3 - Wywiewny Nazwa: W3 Typ: Wywiewny Opis: WYWIEW SYSTEMEM W3 Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent W3 1 1 CRD1* Podstawa dachowa okrągła d = 200 l = 1000 A = 400 B = 400 ocynk Ogólne W3 2 1 CRC1* Wyrzutnia dachowa okrągła d = 200 l = 340 ocynk Ogólne W3 3 1 BSE Kolano segmentowe alfa = 90 r = 1 d1 = 200 ocynk 0,30 0,30 Ogólne W3 4 1 TUBE* Przewód okrągły d1 = 200 l1 = 482 ocynk 0,30 0,30 Ogólne W3 5 2 CFC* W3 6 2 KVK200 Okrągły króciec Wentylator kanałowy okrągły in-line d = 200 l = 200 ocynk Ogólne d = 200 l = 380 Systemair W3 7 1 MFA Złączka mufowa d1 = 160 ocynk 0,05 0,05 Ogólne W3 8 1 CD1*+0 W3 9 1 FLEX W RNT1+DN+MZN Przepustnica okrągła Przewód Anemostat ze skrzynką rozpr. d = 160 l = 160 ocynk Ogólne d = 160 l = 191 aluminium naturalny 0,10 0,10 Ogólne L = 180 H = 180 NA = 160 aluminium naturalny GRYFIT W MFA Złączka mufowa d1 = 160 ocynk 0,05 0,05 Ogólne W CD1*+0 W FLEX W RNT1+DN+MZN Przepustnica okrągła Przewód Anemostat ze skrzynką rozpr. d = 160 l = 160 ocynk Ogólne d = 160 l = 562 aluminium naturalny 0,28 0,28 Ogólne L = 180 H = 180 NA = 160 aluminium naturalny GRYFIT W MFA Złączka mufowa d1 = 160 ocynk 0,05 0,05 Ogólne W CD1*+0 W FLEX W RNT1+DN+MZN Przepustnica okrągła Przewód Anemostat ze skrzynką rozpr. d = 160 l = 160 ocynk Ogólne d = 160 l = 486 aluminium naturalny 0,24 0,24 Ogólne L = 180 H = 180 NA = 160 aluminium naturalny GRYFIT Strona 1 z 2

12 W3 - Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent W TUBE* Przewód okrągły d1 = 200 l1 = 631 ocynk 0,40 0,40 Ogólne d1 = 200 d3 = 160 l1 = 260 ocynk 0,31 0,31 Ogólne Symetryczny trójnik 90 stopni W ATE W MFA Złączka mufowa d1 = 200 ocynk 0,06 0,06 Ogólne d1 = 160 d2 = 200 l1 = 85 ocynk 0,10 0,10 Ogólne Redukcja symetryczna W USE W TUBE* Przewód okrągły d1 = 160 l1 = 1430 ocynk 0,72 0,72 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 6000 ocynk 3,01 9,04 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 4938 ocynk 2,48 2,48 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 1257 ocynk 0,63 0,63 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 5399 ocynk 2,71 2,71 Ogólne d1 = 160 d3 = 160 l1 = 260 ocynk 0,26 0,51 Ogólne Symetryczny trójnik 90 stopni W ATE W TUBE* Przewód okrągły d1 = 160 l1 = 1062 ocynk 0,53 0,53 Ogólne d = 160 l = 160 ocynk Ogólne Przepustnica okrągła W CD1*+0 L = 180 H = 180 NA = 160 aluminium naturalny GRYFIT Anemostat ze skrzynką rozpr. W RNT1+DN+MZN d = 160 l = 1243 aluminium naturalny 0,62 0,62 Ogólne Przewód W FLEX W MF1* Złączka nyplowa d1 = 200 ocynk 0,05 0,10 Ogólne W MF1* Złączka nyplowa d1 = 160 ocynk 0,04 0,20 Ogólne Rockwooll Niskotemperaturowe maty ze skalnej wełny mineralnej z jednostronną okładziną z foli aluminiowej typu ALU LAMELLA MAT o grubości 4 cm. wg sytuacji na budowie W3 35 Strona 2 z 2

13 W4 - Wywiewny Nazwa: W4 Typ: Wywiewny Opis: WYWIEW SYSTEMEM W4 Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent W RNT1+DN+MZN Anemostat ze skrzynką rozpr. L = 180 H = 180 NA = 160 aluminium naturalny GRYFIT W TUBE* Przewód okrągły d1 = 160 l1 = 3546 ocynk 1,78 1,78 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 6000 ocynk 3,01 3,01 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 4318 ocynk 2,17 2,17 Ogólne W BSE W KVK200 Kolano segmentowe Wentylator kanałowy okrągły in-line alfa = 90 r = 1 d1 = 160 ocynk 0,19 0,19 Ogólne d = 200 l = 380 Systemair W CFC* Okrągły króciec d = 200 l = 200 ocynk Ogólne W TUBE* Przewód okrągły d1 = 200 l1 = 294 ocynk 0,18 0,37 Ogólne W BSE Kolano segmentowe alfa = 90 r = 1 d1 = 200 ocynk 0,30 0,59 Ogólne W TUBE* Przewód okrągły d1 = 200 l1 = 243 ocynk 0,15 0,15 Ogólne W ATE Symetryczny trójnik 90 stopni d1 = 200 d3 = 160 l1 = 260 ocynk 0,31 0,31 Ogólne W MFA Złączka mufowa d1 = 200 ocynk 0,06 0,18 Ogólne W USE Redukcja symetryczna d1 = 160 d2 = 200 l1 = 85 ocynk 0,10 0,10 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 1391 ocynk 0,70 0,70 Ogólne W ATE Symetryczny trójnik 90 stopni d1 = 160 d3 = 160 l1 = 260 ocynk 0,26 0,26 Ogólne W MFA Złączka mufowa d1 = 160 ocynk 0,05 0,05 Ogólne W CD1*+0 Przepustnica okrągła d = 160 l = 160 ocynk Ogólne Strona 1 z 2

14 W4 - Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent d = 160 l = 2894 aluminium naturalny 1,45 1,45 Ogólne Przewód W FLEX d = 200 l = 1000 A = 400 B = 400 ocynk Ogólne Podstawa dachowa okrągła W CRD1* d = 200 l = 340 ocynk Ogólne Wyrzutnia dachowa okrągła W CRC1* W TUBE* Przewód okrągły d1 = 160 l1 = 500 ocynk 0,25 0,25 Ogólne W TUBE* Przewód okrągły d1 = 160 l1 = 1000 ocynk 0,50 0,50 Ogólne W MF1* Złączka nyplowa d1 = 160 ocynk 0,04 0,12 Ogólne d = 160 l = 2904 aluminium naturalny 1,46 1,46 Ogólne Przewód W FLEX d = 160 l = 2807 aluminium naturalny 1,41 1,41 Ogólne Przewód W FLEX Rockwooll Niskotemperaturowe maty ze skalnej wełny mineralnej z jednostronną okładziną z foli aluminiowej typu ALU LAMELLA MAT o grubości 4 cm. wg sytuacji na budowie W4 44 Strona 2 z 2

15

16

17

18

19

20

21 52 HIGRO Kod zestawu EHA606* EHA755* Nawiewnik EHA573 EHA755 Okap AEA731 Przepływ Higrosterowanie Blokada Przepływ (min-maks.) przy 10 Pa m 3 /h Powierzchnia netto przy otwarciu maksymalnym Akustyka mm Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, okap standardowy aereco db 37 Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, łącznik akustyczny, okap standardowy aereco db 39 Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, okap akustyczny dla EHA db 40 Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, łącznik akustyczny, okap akustyczny dla EHA db 42 Akcesoria Okap standardowy aereco AEA731 AEA731 Okap akustyczny do EHA AEA851 AEA851 Łącznik akustyczny do EHA Charakterystyka AEA571 AEA571 Wymiary nawiewnika (szerokość x wysokość x głębokość) mm 420x50x35 420x50x35 Waga g Dostępna kolorystyka biały/kasztanowy/dębowy/szary biały/kasztanowy/dębowy/szary Materiał PS, ABS PS, ABS Montaż Na oknie Na rolecie Na ścianie W sypialni, pokoju dziennym, kuchni Zalecane otwory montażowe * wszystkie elementy w kolorze białym Zestawy akustyczne EHA606* EHA616* EHA626* EHA607* EHA617* EHA627* EHA608 EHA618 EHA628 EHA609 EHA619 EHA629 mm 2x160x12 2x160x12 : standard Nawiewnik EHA, maksymalna wydajność 35 m 3 /h przy 10 Pa Łącznik akustyczny (A-EHA) EHA A-EHA AM Okap akustyczny z kratką przeciw owadom (A-EHA AM) Okapy (A), (ASAM) lub AC E-EHA D n,e,w (C) w db Charakterystyka przepływowa * Podane kody dotyczą zestawów z okapem ASAM Wymiary w mm 420 Przepływ w m 3 10 Pa Wilgotność względna w % Nawiewnik EHA EHA EHA Łącznik akustyczny E-EHA 15

22 Oświadczenie o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Ja niŝej podpisany Grzegorz Funek Nr uprawnień: MAP/0257/POOS/04 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. nr 207, póz. 2016, z póz.zm.) zgodnie z art. 20 ust. 4 pkt. 2 tej ustawy oświadczam, Ŝe sporządziłem projekt budowlano - wykonawczy : PROJEKT INSTALACJI WENTYLACJI MECHANICZNEJ /WM/ Budowa połączenia szpitala z kompleksem zabiegowym OPAL Nr ewid. 127, obręb 13, ul. F. Rzewuskiego 21 Wojskowy Szpital Uzdrowiskowo-Rehabilitacyjny S.P. Z.O.Z. w Busku Zdroju ul. F. Rzewuskiego 8, Busko-Zdrój zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość złoŝonego oświadczenia (podpis)
