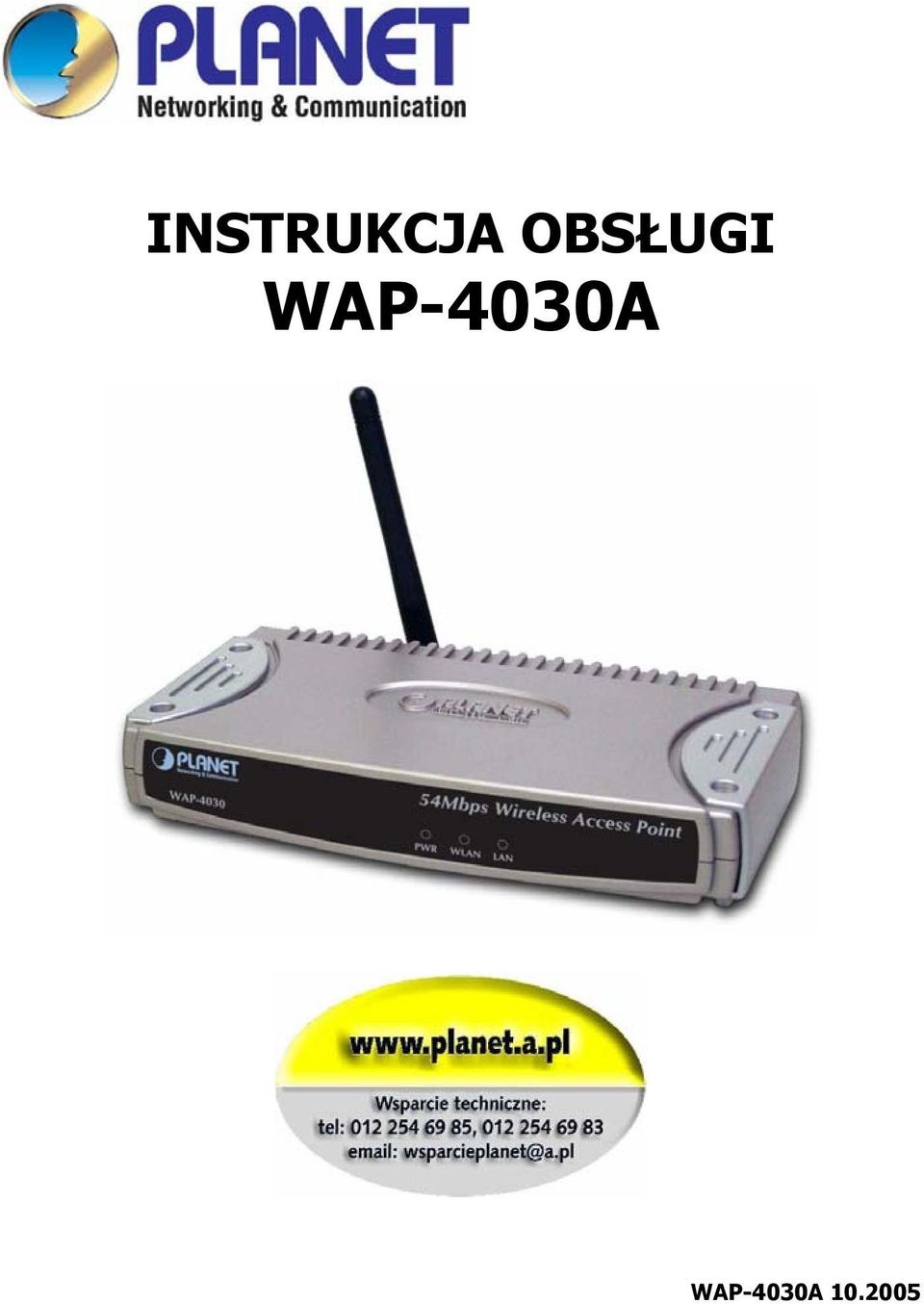

1 INSTRUKCJA OBSŁUGI WAP-4030A WAP-4030A

2 1

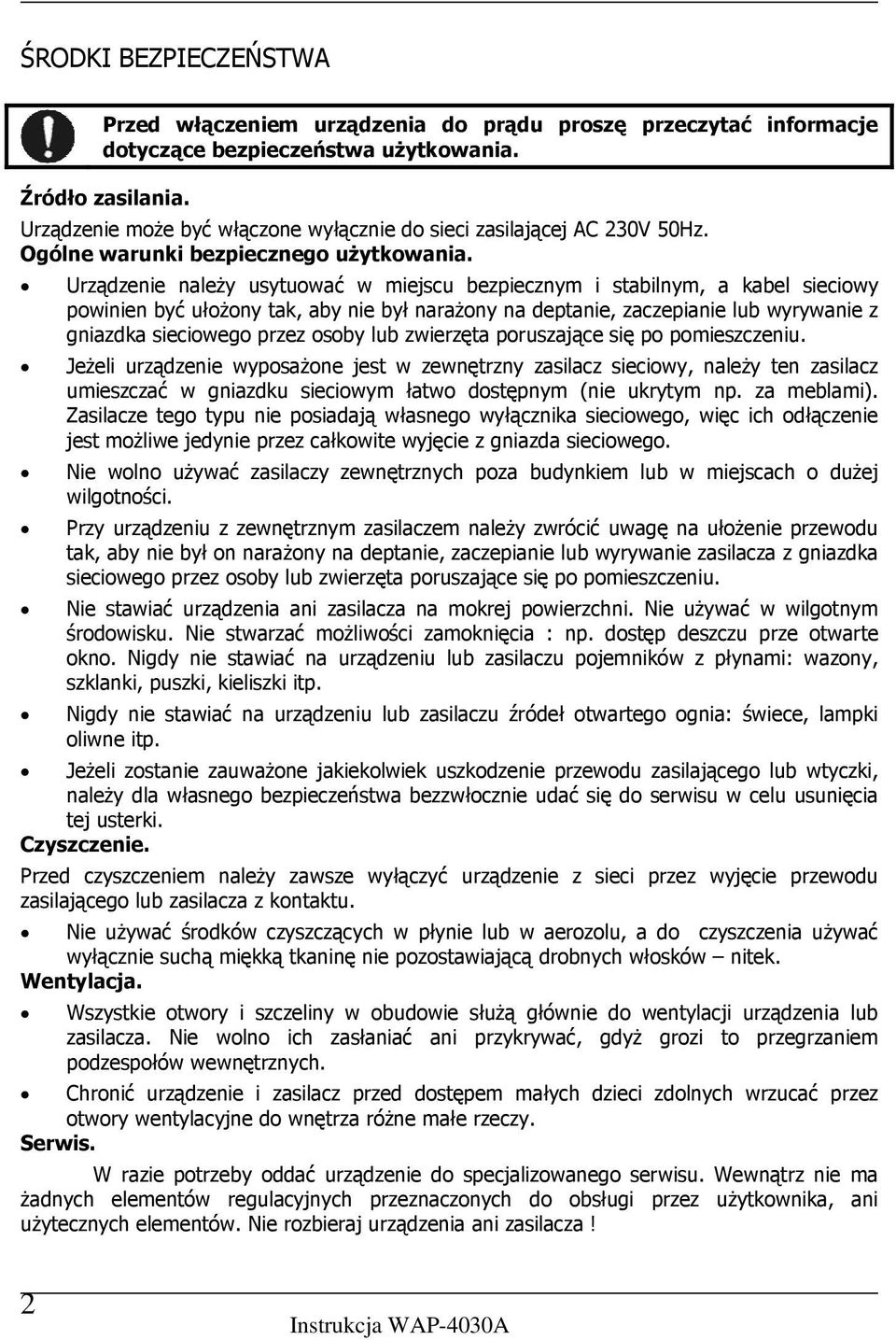

3 ŚRODKI BEZPIECZEŃSTWA Przed włączeniem urządzenia do prądu proszę przeczytać informacje dotyczące bezpieczeństwa użytkowania. Źródło zasilania. Urządzenie może być włączone wyłącznie do sieci zasilającej AC 230V 50Hz. Ogólne warunki bezpiecznego użytkowania. Urządzenie należy usytuować w miejscu bezpiecznym i stabilnym, a kabel sieciowy powinien być ułożony tak, aby nie był narażony na deptanie, zaczepianie lub wyrywanie z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Jeżeli urządzenie wyposażone jest w zewnętrzny zasilacz sieciowy, należy ten zasilacz umieszczać w gniazdku sieciowym łatwo dostępnym (nie ukrytym np. za meblami). Zasilacze tego typu nie posiadają własnego wyłącznika sieciowego, więc ich odłączenie jest możliwe jedynie przez całkowite wyjęcie z gniazda sieciowego. Nie wolno używać zasilaczy zewnętrznych poza budynkiem lub w miejscach o dużej wilgotności. Przy urządzeniu z zewnętrznym zasilaczem należy zwrócić uwagę na ułożenie przewodu tak, aby nie był on narażony na deptanie, zaczepianie lub wyrywanie zasilacza z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Nie stawiać urządzenia ani zasilacza na mokrej powierzchni. Nie używać w wilgotnym środowisku. Nie stwarzać możliwości zamoknięcia : np. dostęp deszczu prze otwarte okno. Nigdy nie stawiać na urządzeniu lub zasilaczu pojemników z płynami: wazony, szklanki, puszki, kieliszki itp. Nigdy nie stawiać na urządzeniu lub zasilaczu źródeł otwartego ognia: świece, lampki oliwne itp. Jeżeli zostanie zauważone jakiekolwiek uszkodzenie przewodu zasilającego lub wtyczki, należy dla własnego bezpieczeństwa bezzwłocznie udać się do serwisu w celu usunięcia tej usterki. Czyszczenie. Przed czyszczeniem należy zawsze wyłączyć urządzenie z sieci przez wyjęcie przewodu zasilającego lub zasilacza z kontaktu. Nie używać środków czyszczących w płynie lub w aerozolu, a do czyszczenia używać wyłącznie suchą miękką tkaninę nie pozostawiającą drobnych włosków nitek. Wentylacja. Wszystkie otwory i szczeliny w obudowie służą głównie do wentylacji urządzenia lub zasilacza. Nie wolno ich zasłaniać ani przykrywać, gdyż grozi to przegrzaniem podzespołów wewnętrznych. Chronić urządzenie i zasilacz przed dostępem małych dzieci zdolnych wrzucać przez otwory wentylacyjne do wnętrza różne małe rzeczy. Serwis. W razie potrzeby oddać urządzenie do specjalizowanego serwisu. Wewnątrz nie ma żadnych elementów regulacyjnych przeznaczonych do obsługi przez użytkownika, ani użytecznych elementów. Nie rozbieraj urządzenia ani zasilacza! 2

4 3

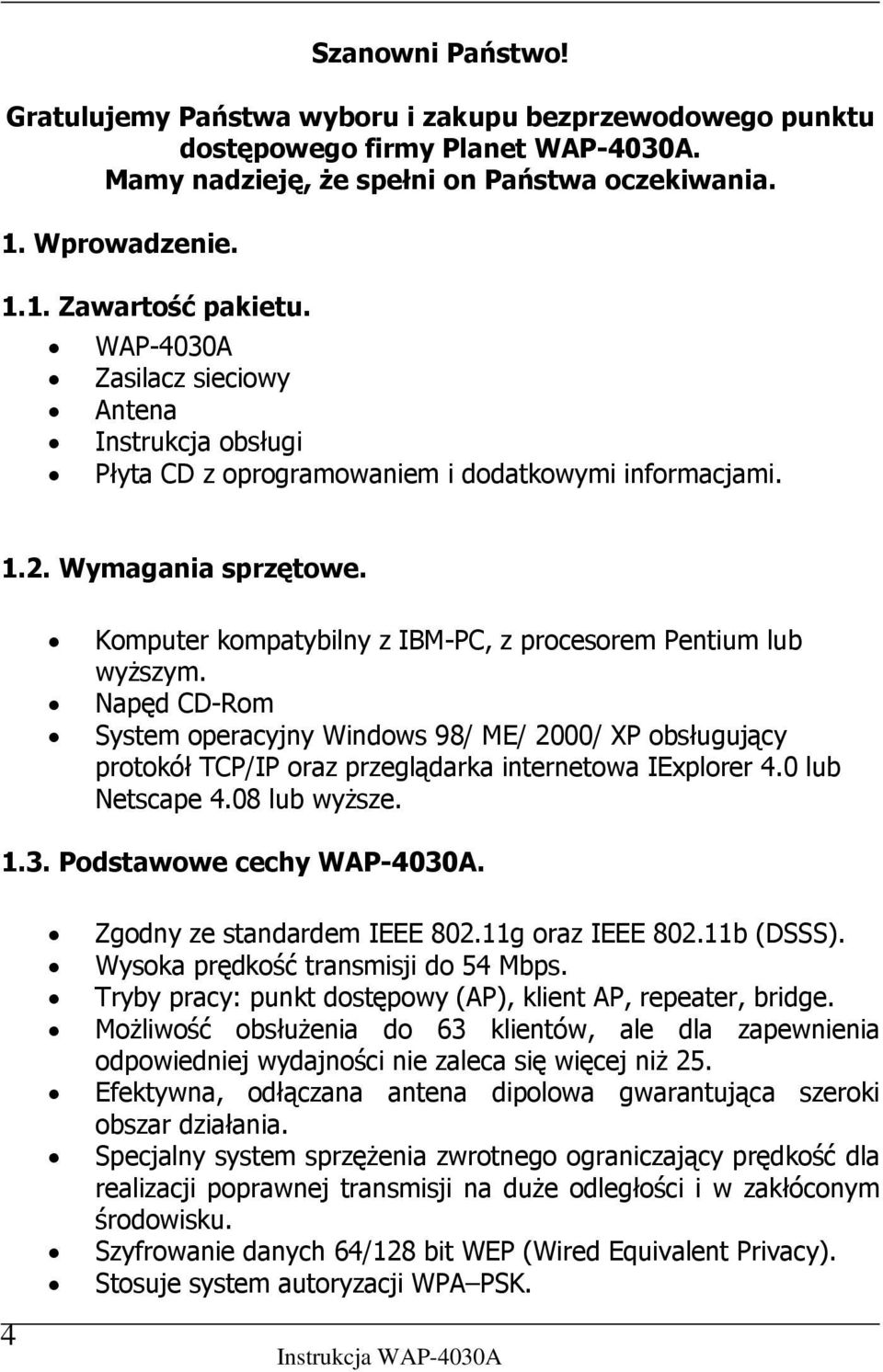

5 Szanowni Państwo! Gratulujemy Państwa wyboru i zakupu bezprzewodowego punktu dostępowego firmy Planet WAP-4030A. Mamy nadzieję, że spełni on Państwa oczekiwania. 1. Wprowadzenie Zawartość pakietu. WAP-4030A Zasilacz sieciowy Antena Instrukcja obsługi Płyta CD z oprogramowaniem i dodatkowymi informacjami Wymagania sprzętowe. Komputer kompatybilny z IBM-PC, z procesorem Pentium lub wyższym. Napęd CD-Rom System operacyjny Windows 98/ ME/ 2000/ XP obsługujący protokół TCP/IP oraz przeglądarka internetowa IExplorer 4.0 lub Netscape 4.08 lub wyższe Podstawowe cechy WAP-4030A. Zgodny ze standardem IEEE g oraz IEEE b (DSSS). Wysoka prędkość transmisji do 54 Mbps. Tryby pracy: punkt dostępowy (AP), klient AP, repeater, bridge. Możliwość obsłużenia do 63 klientów, ale dla zapewnienia odpowiedniej wydajności nie zaleca się więcej niż 25. Efektywna, odłączana antena dipolowa gwarantująca szeroki obszar działania. Specjalny system sprzężenia zwrotnego ograniczający prędkość dla realizacji poprawnej transmisji na duże odległości i w zakłóconym środowisku. Szyfrowanie danych 64/128 bit WEP (Wired Equivalent Privacy). Stosuje system autoryzacji WPA PSK. 4

6 Zarządzany z przeglądarki Web. Może pracować jako klient DHCP. Obsługuje filtrowanie MAC adresów. Możliwość aktualizacji oprogramowania wewnętrznego. Kompaktowa, plastikowa obudowa. Zewnętrzny zasilacz AC/DC Dane techniczne. Standard IEEE b, IEEE g Typ sygnału DSSS (Direct Sequence Spread Spectrum) Modulacja BPSK / QPSK / CCK / OFDM Port 1 * RJ-45 10/100 Base-TX Złącze anteny R-SMA Moc wyjściowa 16 dbm 1Mbps b - 2Mbps - 5,5Mbps - 11Mbps - 54Mbps Czułość - 48Mbps - 36Mbps g - 24Mbps - 18Mbps - 12Mbps - 9Mbps - 6Mbps AP Tryby pracy AP klient Bridge Repeater Kodowanie 64/128-bit WEP. Zabezpieczenie hasłem Zabezpieczenia Filtrowanie MAC adresów. Funkcja wyłączająca rozgłaszanie SSID. Częstotliwość 2.4GHz ~2.484GHz Kanały ETSI: 13 Kanałów (Europa) Prędkości g Do 54Mbps (6/9/12/18/24/36/48/54) transmisji b Do 11Mbps (1/2/5.5/11) Warunki pracy Temperatura Wilgotność 0~55 C 5~95% (Bez kondensacji pary) Zasilanie DC 12V 0,5A Certyfikaty CE, FCC 5

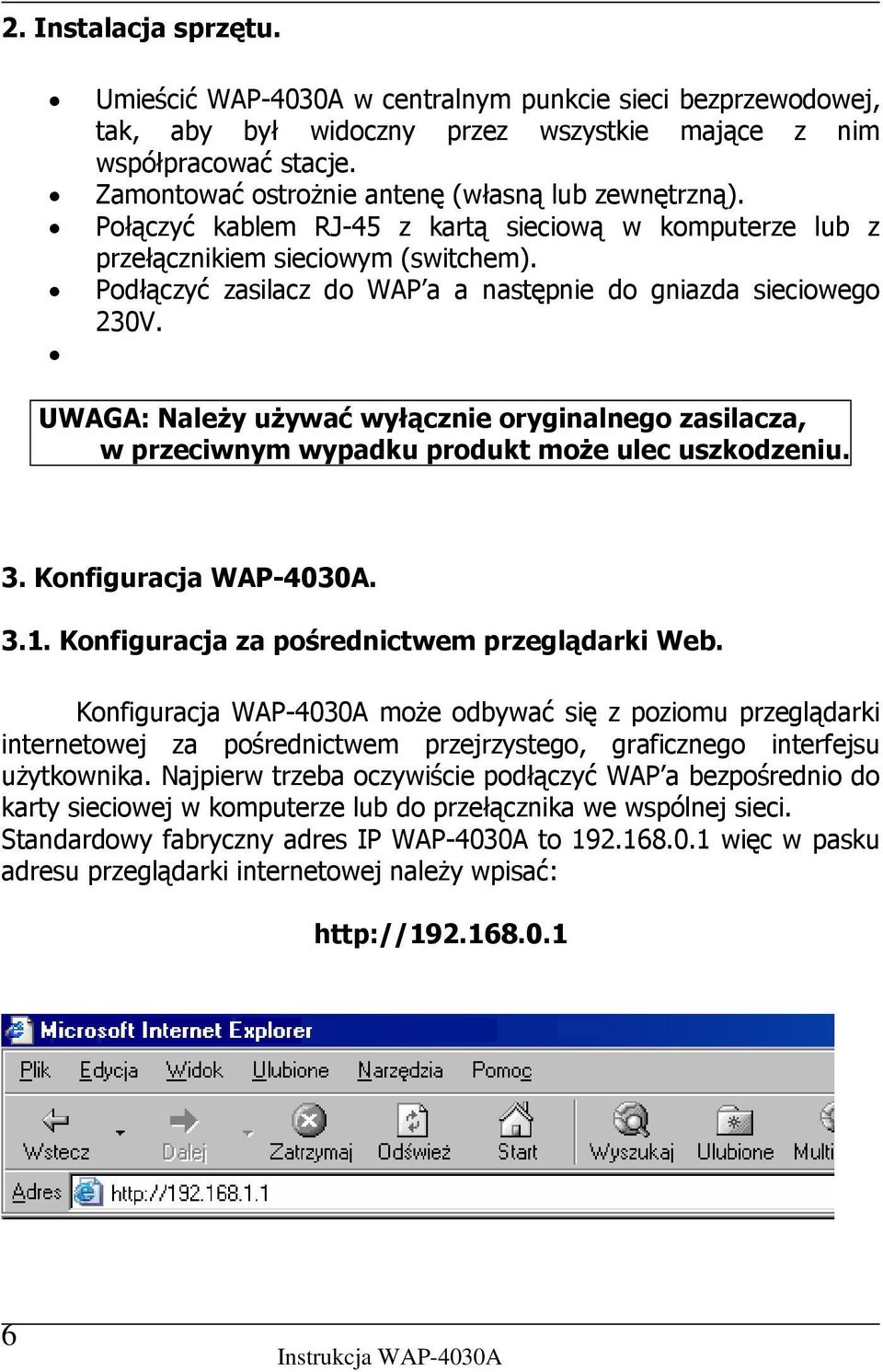

7 2. Instalacja sprzętu. Umieścić WAP-4030A w centralnym punkcie sieci bezprzewodowej, tak, aby był widoczny przez wszystkie mające z nim współpracować stacje. Zamontować ostrożnie antenę (własną lub zewnętrzną). Połączyć kablem RJ-45 z kartą sieciową w komputerze lub z przełącznikiem sieciowym (switchem). Podłączyć zasilacz do WAP a a następnie do gniazda sieciowego 230V. UWAGA: Należy używać wyłącznie oryginalnego zasilacza, w przeciwnym wypadku produkt może ulec uszkodzeniu. 3. Konfiguracja WAP-4030A Konfiguracja za pośrednictwem przeglądarki Web. Konfiguracja WAP-4030A może odbywać się z poziomu przeglądarki internetowej za pośrednictwem przejrzystego, graficznego interfejsu użytkownika. Najpierw trzeba oczywiście podłączyć WAP a bezpośrednio do karty sieciowej w komputerze lub do przełącznika we wspólnej sieci. Standardowy fabryczny adres IP WAP-4030A to więc w pasku adresu przeglądarki internetowej należy wpisać: 6

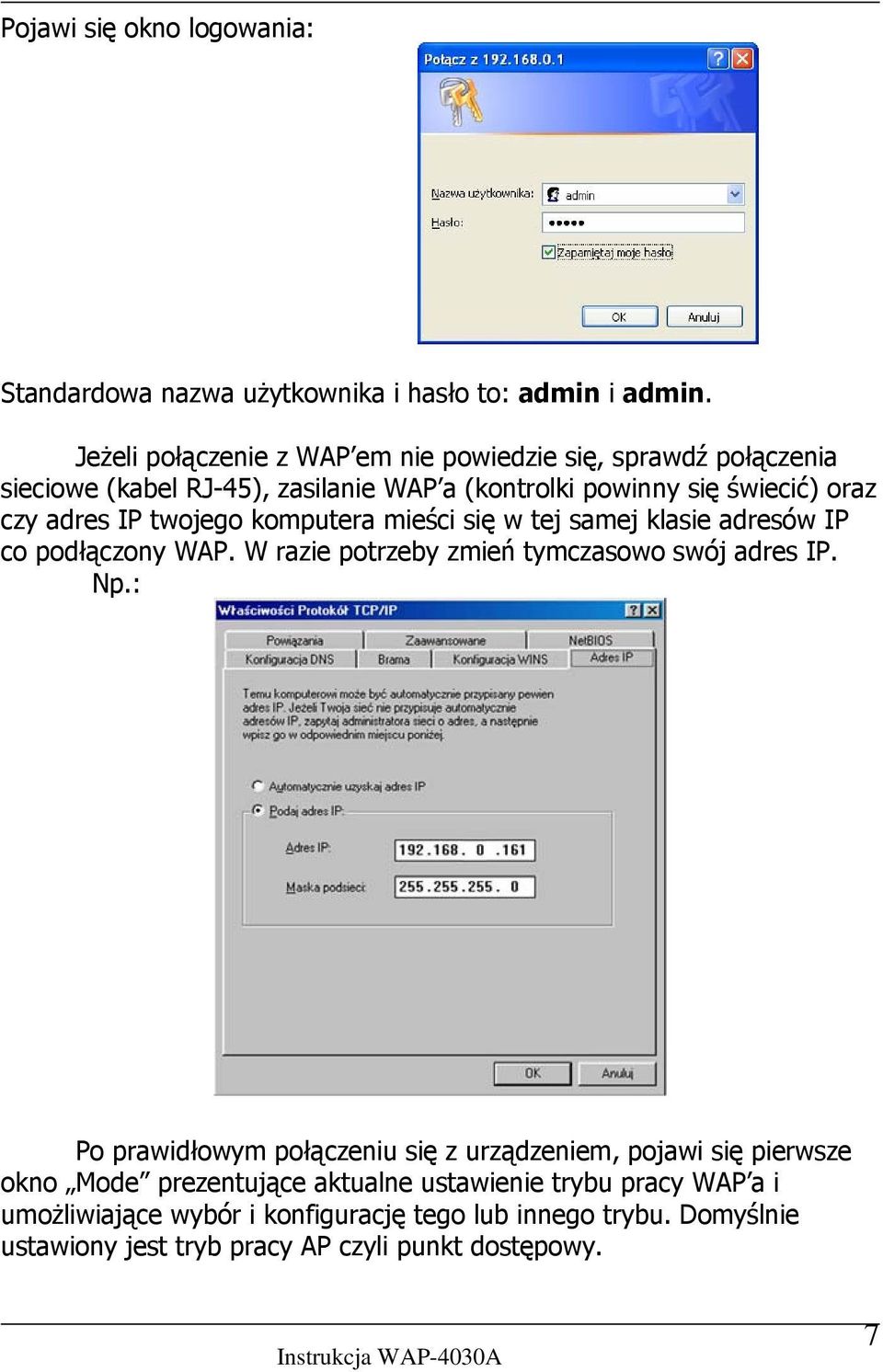

8 Pojawi się okno logowania: Standardowa nazwa użytkownika i hasło to: admin i admin. Jeżeli połączenie z WAP em nie powiedzie się, sprawdź połączenia sieciowe (kabel RJ-45), zasilanie WAP a (kontrolki powinny się świecić) oraz czy adres IP twojego komputera mieści się w tej samej klasie adresów IP co podłączony WAP. W razie potrzeby zmień tymczasowo swój adres IP. Np.: Po prawidłowym połączeniu się z urządzeniem, pojawi się pierwsze okno Mode prezentujące aktualne ustawienie trybu pracy WAP a i umożliwiające wybór i konfigurację tego lub innego trybu. Domyślnie ustawiony jest tryb pracy AP czyli punkt dostępowy. 7

9 Zakłądka Mode. Tryb pracy Client. W tym trybie komputer z dołączonym WAP-4030A może podłączyć się do jakiegoś punktu dostępowego lub rutera bezprzewodowego stając się jego klientem. 8

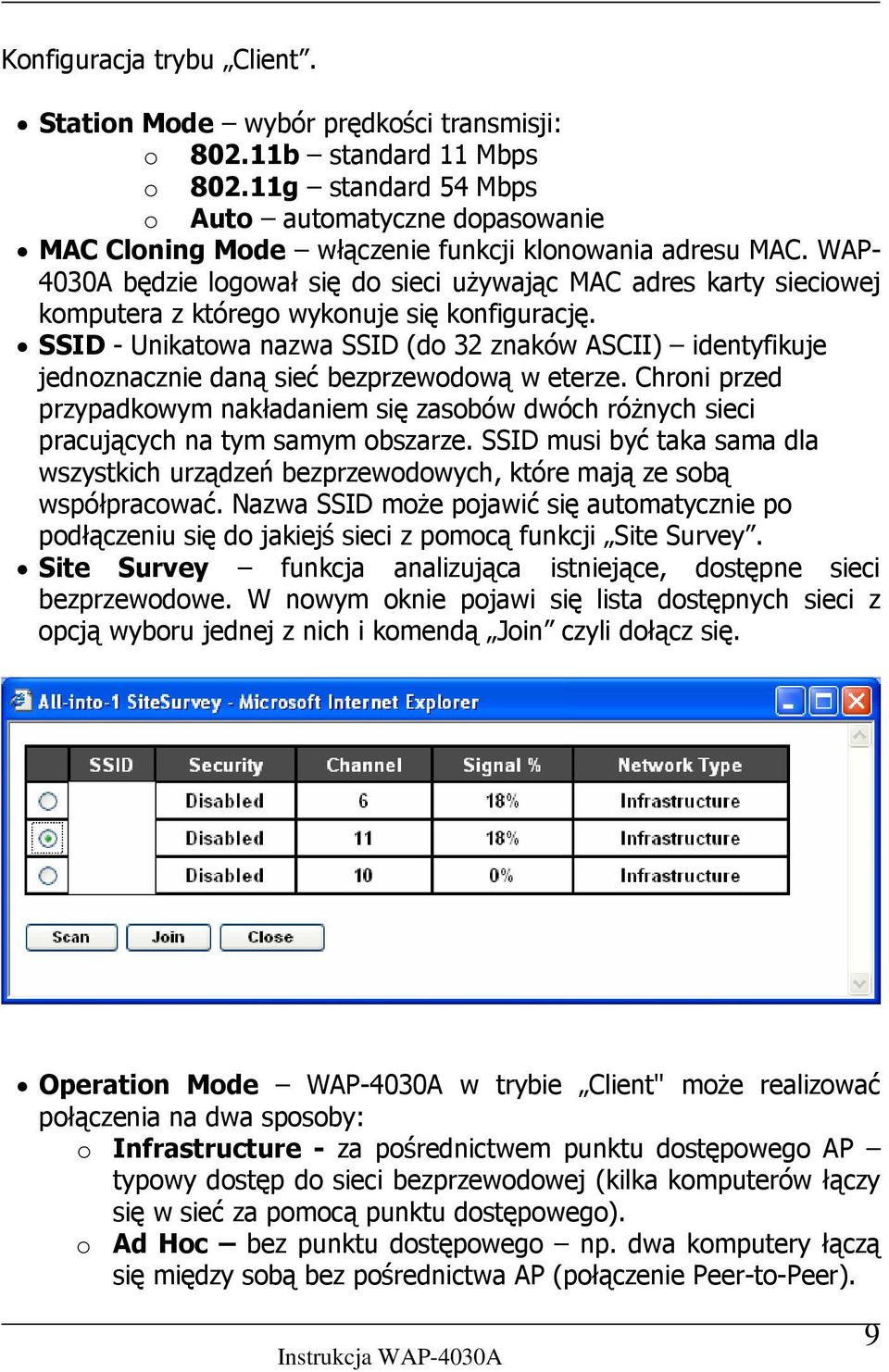

10 Konfiguracja trybu Client. Station Mode wybór prędkości transmisji: o b standard 11 Mbps o g standard 54 Mbps o Auto automatyczne dopasowanie MAC Cloning Mode włączenie funkcji klonowania adresu MAC. WAP- 4030A będzie logował się do sieci używając MAC adres karty sieciowej komputera z którego wykonuje się konfigurację. SSID - Unikatowa nazwa SSID (do 32 znaków ASCII) identyfikuje jednoznacznie daną sieć bezprzewodową w eterze. Chroni przed przypadkowym nakładaniem się zasobów dwóch różnych sieci pracujących na tym samym obszarze. SSID musi być taka sama dla wszystkich urządzeń bezprzewodowych, które mają ze sobą współpracować. Nazwa SSID może pojawić się automatycznie po podłączeniu się do jakiejś sieci z pomocą funkcji Site Survey. Site Survey funkcja analizująca istniejące, dostępne sieci bezprzewodowe. W nowym oknie pojawi się lista dostępnych sieci z opcją wyboru jednej z nich i komendą Join czyli dołącz się. Operation Mode WAP-4030A w trybie Client" może realizować połączenia na dwa sposoby: o Infrastructure - za pośrednictwem punktu dostępowego AP typowy dostęp do sieci bezprzewodowej (kilka komputerów łączy się w sieć za pomocą punktu dostępowego). o Ad Hoc bez punktu dostępowego np. dwa komputery łączą się między sobą bez pośrednictwa AP (połączenie Peer-to-Peer). 9

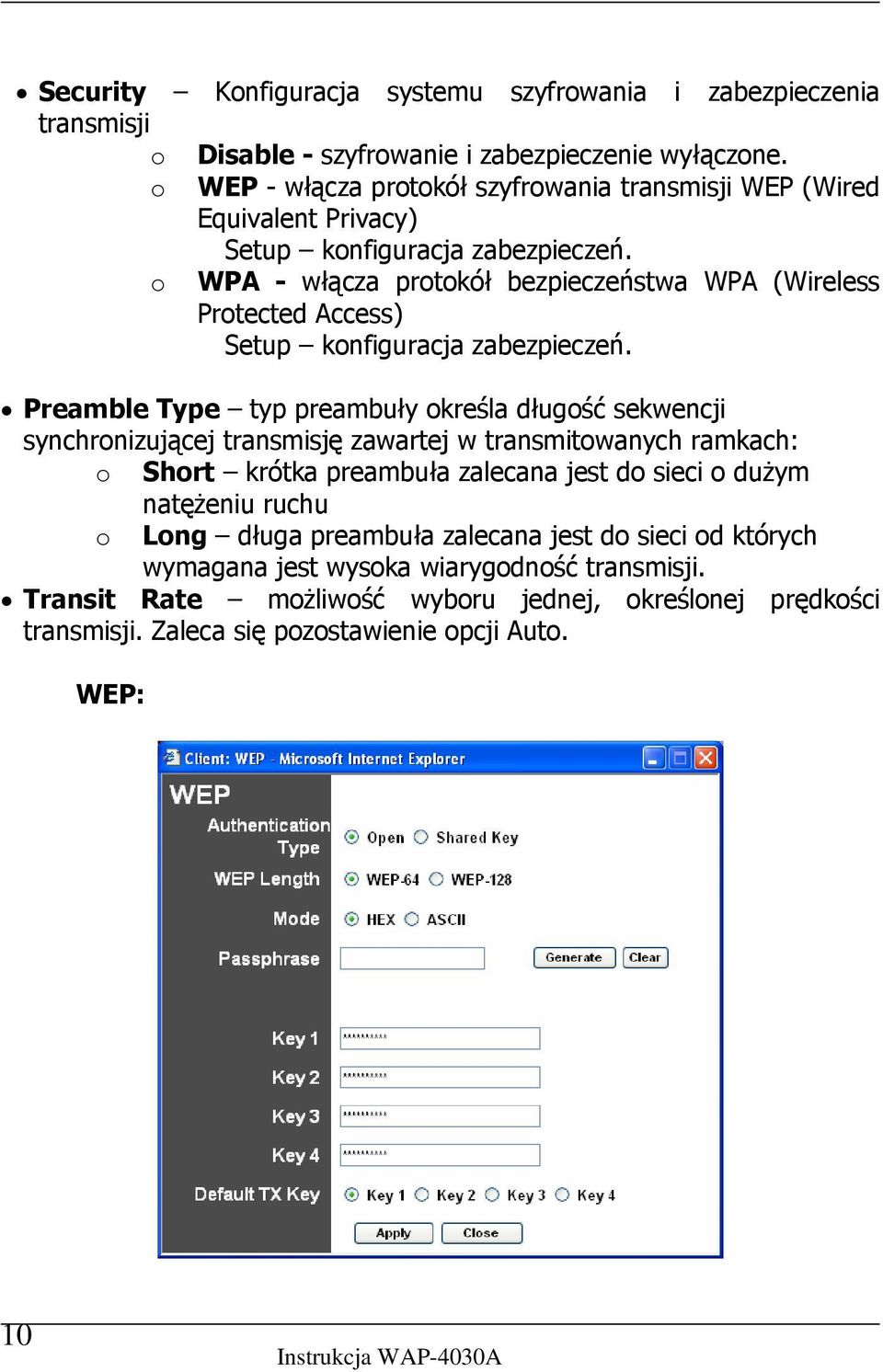

11 Security Konfiguracja systemu szyfrowania i zabezpieczenia transmisji o Disable - szyfrowanie i zabezpieczenie wyłączone. o WEP - włącza protokół szyfrowania transmisji WEP (Wired Equivalent Privacy) Setup konfiguracja zabezpieczeń. o WPA - włącza protokół bezpieczeństwa WPA (Wireless Protected Access) Setup konfiguracja zabezpieczeń. Preamble Type typ preambuły określa długość sekwencji synchronizującej transmisję zawartej w transmitowanych ramkach: o Short krótka preambuła zalecana jest do sieci o dużym natężeniu ruchu o Long długa preambuła zalecana jest do sieci od których wymagana jest wysoka wiarygodność transmisji. Transit Rate możliwość wyboru jednej, określonej prędkości transmisji. Zaleca się pozostawienie opcji Auto. WEP: 10

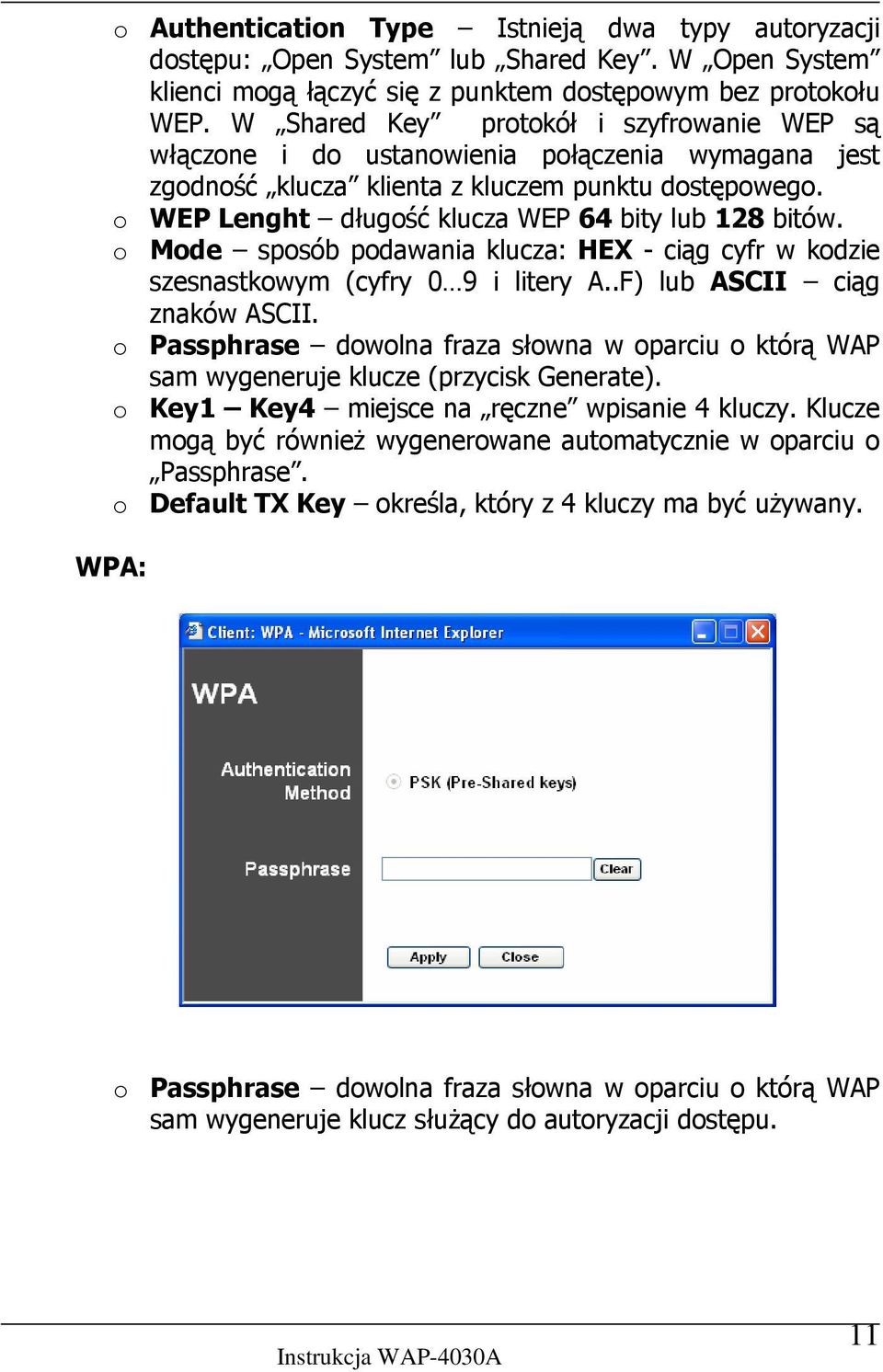

12 o Authentication Type Istnieją dwa typy autoryzacji dostępu: Open System lub Shared Key. W Open System klienci mogą łączyć się z punktem dostępowym bez protokołu WEP. W Shared Key protokół i szyfrowanie WEP są włączone i do ustanowienia połączenia wymagana jest zgodność klucza klienta z kluczem punktu dostępowego. o WEP Lenght długość klucza WEP 64 bity lub 128 bitów. o Mode sposób podawania klucza: HEX - ciąg cyfr w kodzie szesnastkowym (cyfry 0 9 i litery A..F) lub ASCII ciąg znaków ASCII. o Passphrase dowolna fraza słowna w oparciu o którą WAP sam wygeneruje klucze (przycisk Generate). o Key1 Key4 miejsce na ręczne wpisanie 4 kluczy. Klucze mogą być również wygenerowane automatycznie w oparciu o Passphrase. o Default TX Key określa, który z 4 kluczy ma być używany. WPA: o Passphrase dowolna fraza słowna w oparciu o którą WAP sam wygeneruje klucz służący do autoryzacji dostępu. 11

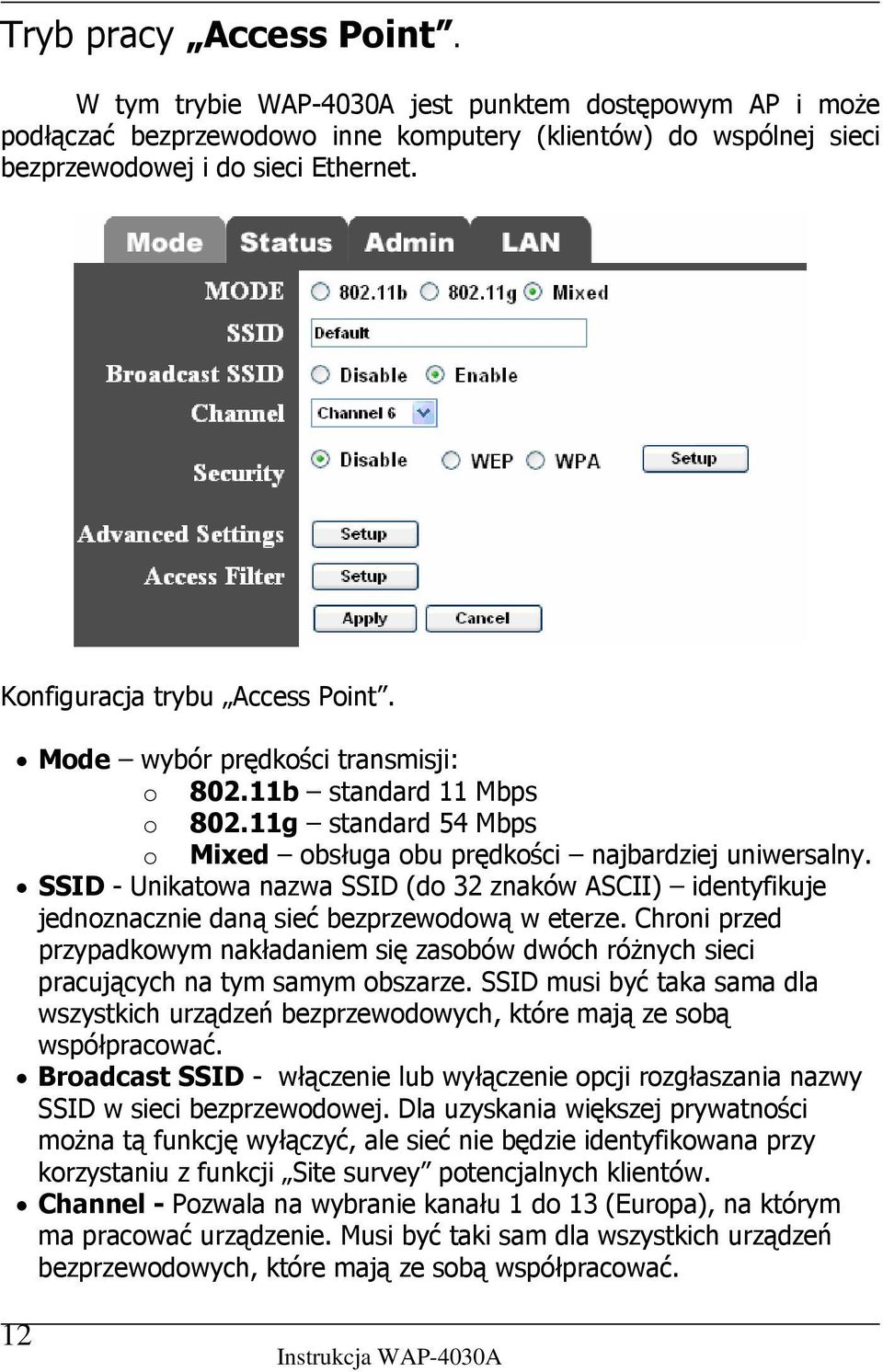

13 Tryb pracy Access Point. W tym trybie WAP-4030A jest punktem dostępowym AP i może podłączać bezprzewodowo inne komputery (klientów) do wspólnej sieci bezprzewodowej i do sieci Ethernet. Konfiguracja trybu Access Point. Mode wybór prędkości transmisji: o b standard 11 Mbps o g standard 54 Mbps o Mixed obsługa obu prędkości najbardziej uniwersalny. SSID - Unikatowa nazwa SSID (do 32 znaków ASCII) identyfikuje jednoznacznie daną sieć bezprzewodową w eterze. Chroni przed przypadkowym nakładaniem się zasobów dwóch różnych sieci pracujących na tym samym obszarze. SSID musi być taka sama dla wszystkich urządzeń bezprzewodowych, które mają ze sobą współpracować. Broadcast SSID - włączenie lub wyłączenie opcji rozgłaszania nazwy SSID w sieci bezprzewodowej. Dla uzyskania większej prywatności można tą funkcję wyłączyć, ale sieć nie będzie identyfikowana przy korzystaniu z funkcji Site survey potencjalnych klientów. Channel - Pozwala na wybranie kanału 1 do 13 (Europa), na którym ma pracować urządzenie. Musi być taki sam dla wszystkich urządzeń bezprzewodowych, które mają ze sobą współpracować. 12

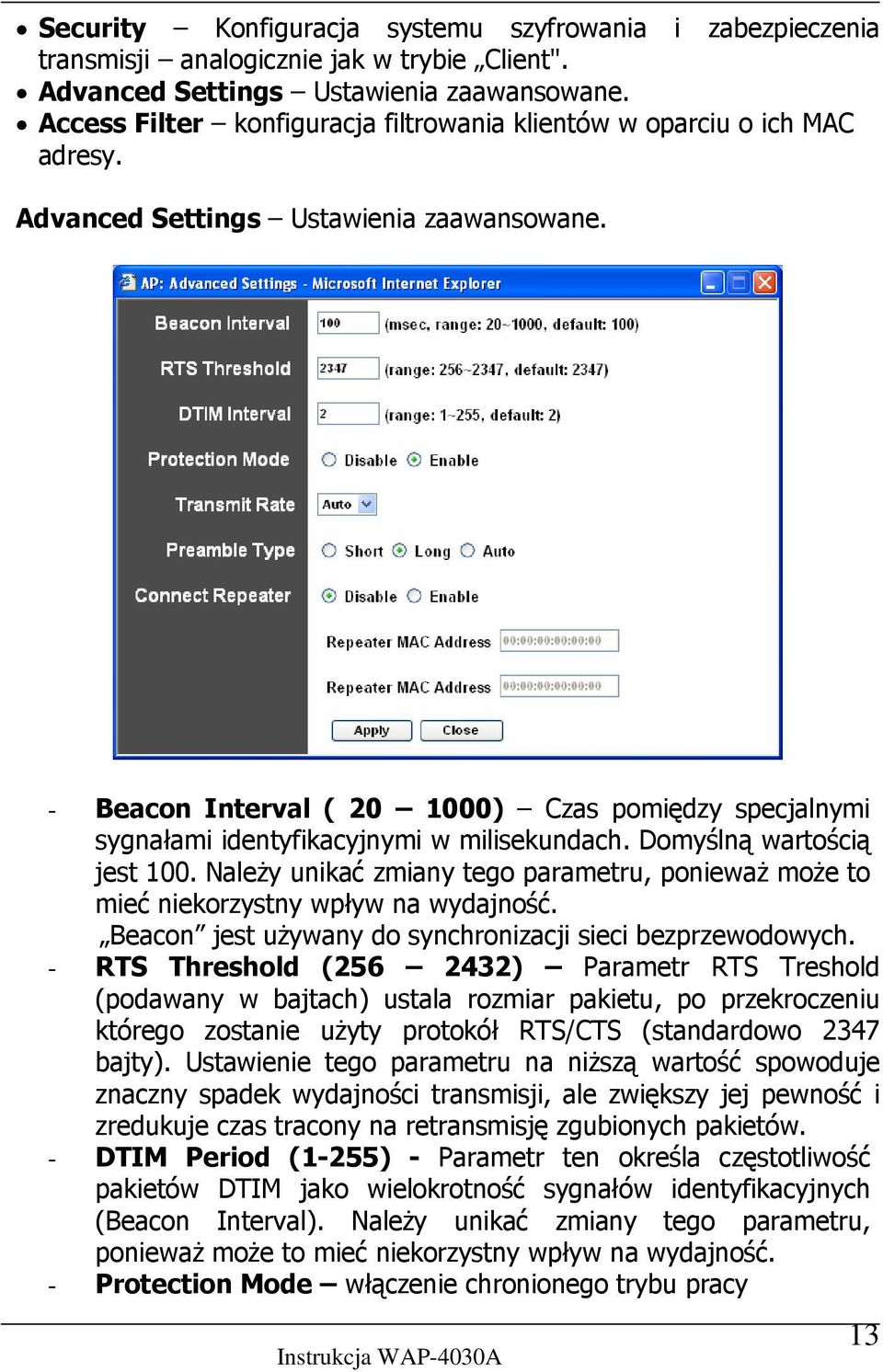

14 Security Konfiguracja systemu szyfrowania i zabezpieczenia transmisji analogicznie jak w trybie Client". Advanced Settings Ustawienia zaawansowane. Access Filter konfiguracja filtrowania klientów w oparciu o ich MAC adresy. Advanced Settings Ustawienia zaawansowane. - Beacon Interval ( ) Czas pomiędzy specjalnymi sygnałami identyfikacyjnymi w milisekundach. Domyślną wartością jest 100. Należy unikać zmiany tego parametru, ponieważ może to mieć niekorzystny wpływ na wydajność. Beacon jest używany do synchronizacji sieci bezprzewodowych. - RTS Threshold ( ) Parametr RTS Treshold (podawany w bajtach) ustala rozmiar pakietu, po przekroczeniu którego zostanie użyty protokół RTS/CTS (standardowo 2347 bajty). Ustawienie tego parametru na niższą wartość spowoduje znaczny spadek wydajności transmisji, ale zwiększy jej pewność i zredukuje czas tracony na retransmisję zgubionych pakietów. - DTIM Period (1-255) - Parametr ten określa częstotliwość pakietów DTIM jako wielokrotność sygnałów identyfikacyjnych (Beacon Interval). Należy unikać zmiany tego parametru, ponieważ może to mieć niekorzystny wpływ na wydajność. - Protection Mode włączenie chronionego trybu pracy 13

15 - Transit Rate możliwość wyboru jednej, określonej prędkości transmisji. Zaleca się pozostawienie opcji Auto. - Preamble Type typ preambuły określa długość sekwencji synchronizującej transmisję zawartej w transmitowanych ramkach: o Short krótka preambuła zalecana jest do sieci o dużym natężeniu ruchu o Long długa preambuła zalecana jest do sieci od których wymagana jest wysoka wiarygodność transmisji. o Auto - gwarantuje największą elastyczność. - Connect Repeater włączanie, wyłączanie funkcji Repetera - Repeater MAC Address adresy MAC Access Filter konfiguracja filtrowania klientów w oparciu o ich MAC adresy. Miejsce na wpisanie do 32 MAC adresów klientów którzy mają mieć dostęp do sieci (ALLOW) lub mają mieć dostęp zabroniony (DENNY). 14

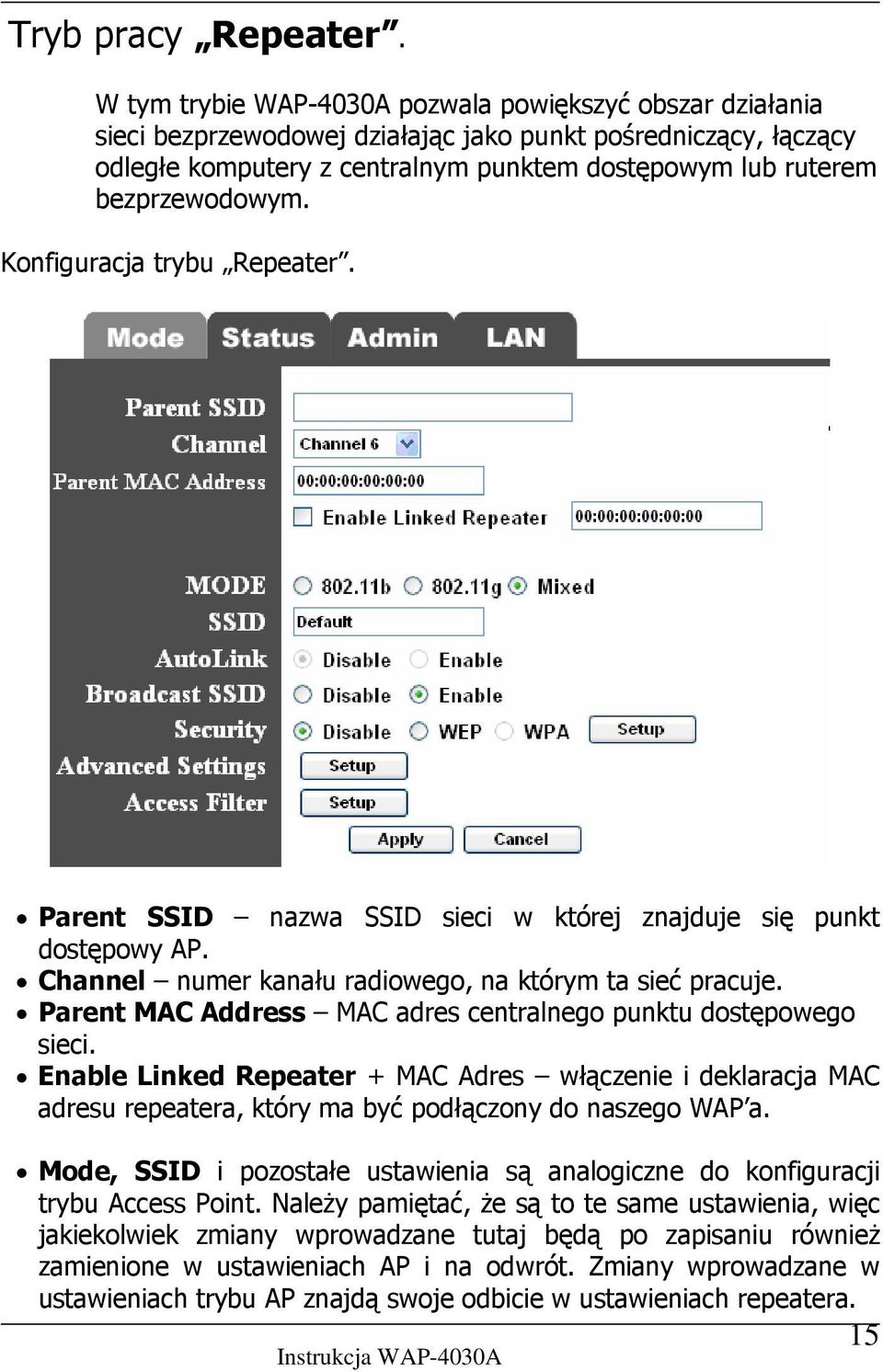

16 Tryb pracy Repeater. W tym trybie WAP-4030A pozwala powiększyć obszar działania sieci bezprzewodowej działając jako punkt pośredniczący, łączący odległe komputery z centralnym punktem dostępowym lub ruterem bezprzewodowym. Konfiguracja trybu Repeater. Parent SSID nazwa SSID sieci w której znajduje się punkt dostępowy AP. Channel numer kanału radiowego, na którym ta sieć pracuje. Parent MAC Address MAC adres centralnego punktu dostępowego sieci. Enable Linked Repeater + MAC Adres włączenie i deklaracja MAC adresu repeatera, który ma być podłączony do naszego WAP a. Mode, SSID i pozostałe ustawienia są analogiczne do konfiguracji trybu Access Point. Należy pamiętać, że są to te same ustawienia, więc jakiekolwiek zmiany wprowadzane tutaj będą po zapisaniu również zamienione w ustawieniach AP i na odwrót. Zmiany wprowadzane w ustawieniach trybu AP znajdą swoje odbicie w ustawieniach repeatera. 15

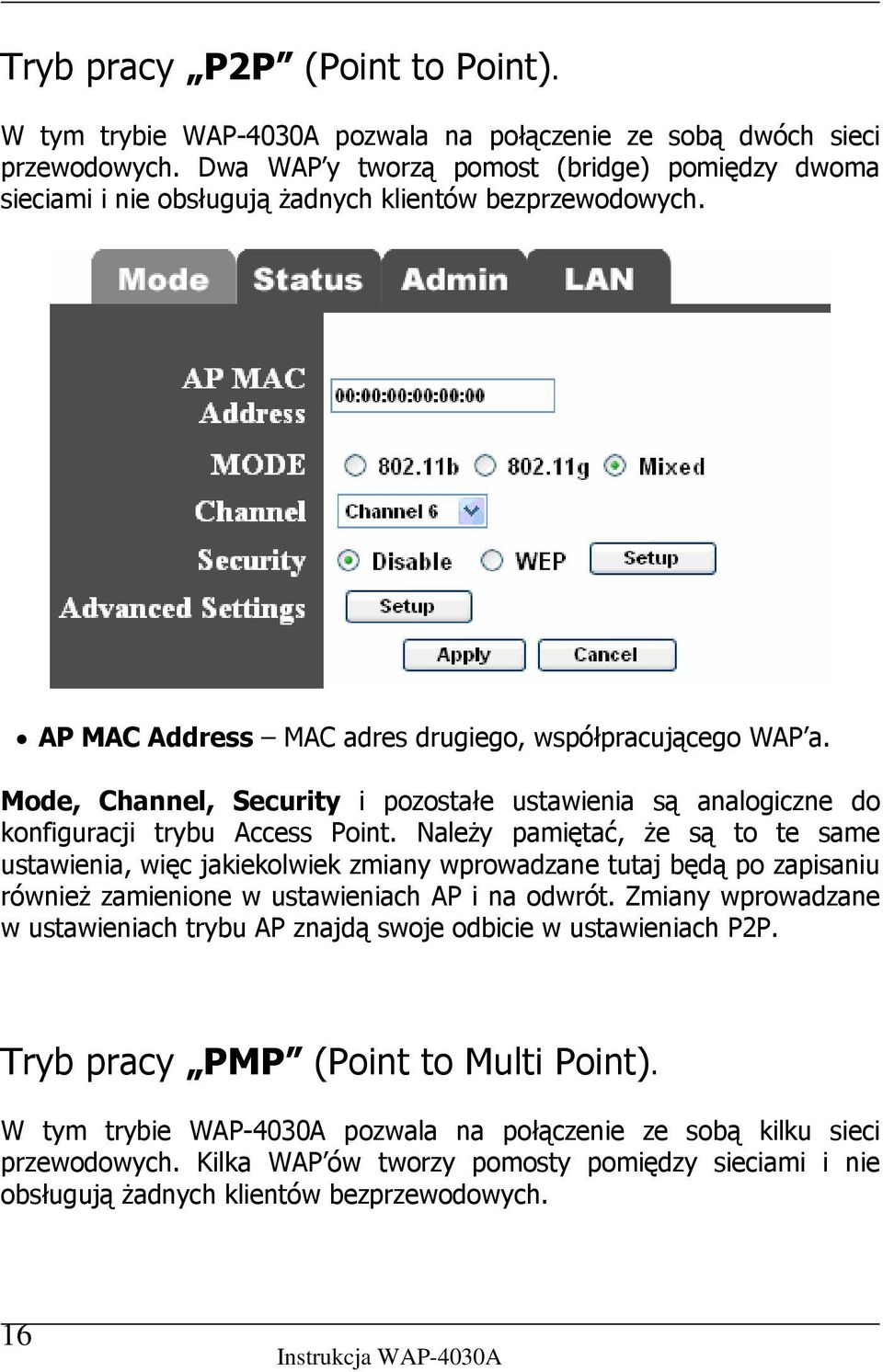

17 Tryb pracy P2P (Point to Point). W tym trybie WAP-4030A pozwala na połączenie ze sobą dwóch sieci przewodowych. Dwa WAP y tworzą pomost (bridge) pomiędzy dwoma sieciami i nie obsługują żadnych klientów bezprzewodowych. AP MAC Address MAC adres drugiego, współpracującego WAP a. Mode, Channel, Security i pozostałe ustawienia są analogiczne do konfiguracji trybu Access Point. Należy pamiętać, że są to te same ustawienia, więc jakiekolwiek zmiany wprowadzane tutaj będą po zapisaniu również zamienione w ustawieniach AP i na odwrót. Zmiany wprowadzane w ustawieniach trybu AP znajdą swoje odbicie w ustawieniach P2P. Tryb pracy PMP (Point to Multi Point). W tym trybie WAP-4030A pozwala na połączenie ze sobą kilku sieci przewodowych. Kilka WAP ów tworzy pomosty pomiędzy sieciami i nie obsługują żadnych klientów bezprzewodowych. 16

18 AP1 AP6 MAC Address MAC adresy pozostałych, współpracujących WAP ów. Mode, Channel, Security i pozostałe ustawienia są analogiczne do konfiguracji trybu Access Point. Należy pamiętać, że są to te same ustawienia, więc jakiekolwiek zmiany wprowadzane tutaj będą po zapisaniu również zamienione w ustawieniach AP i na odwrót. Zmiany wprowadzane w ustawieniach trybu AP znajdą swoje odbicie w ustawieniach PMP. Zakłądka Status. Pod zakładką STATUS można zapoznać się z bieżącymi ustawieniami WAP-4030A od strony sieci LAN jak i od strony części radiowej. 17

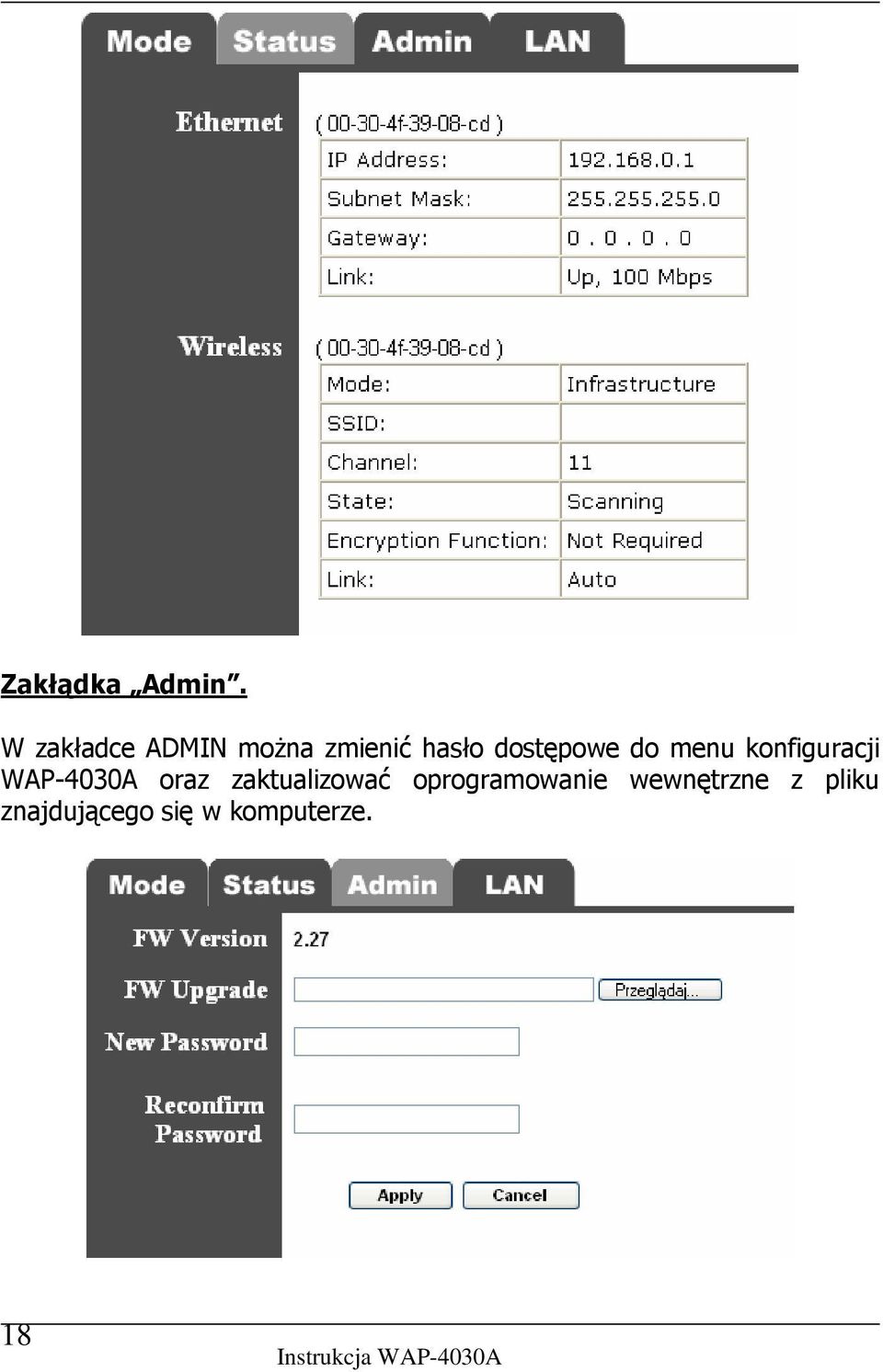

19 Zakłądka Admin. W zakładce ADMIN można zmienić hasło dostępowe do menu konfiguracji WAP-4030A oraz zaktualizować oprogramowanie wewnętrzne z pliku znajdującego się w komputerze. 18

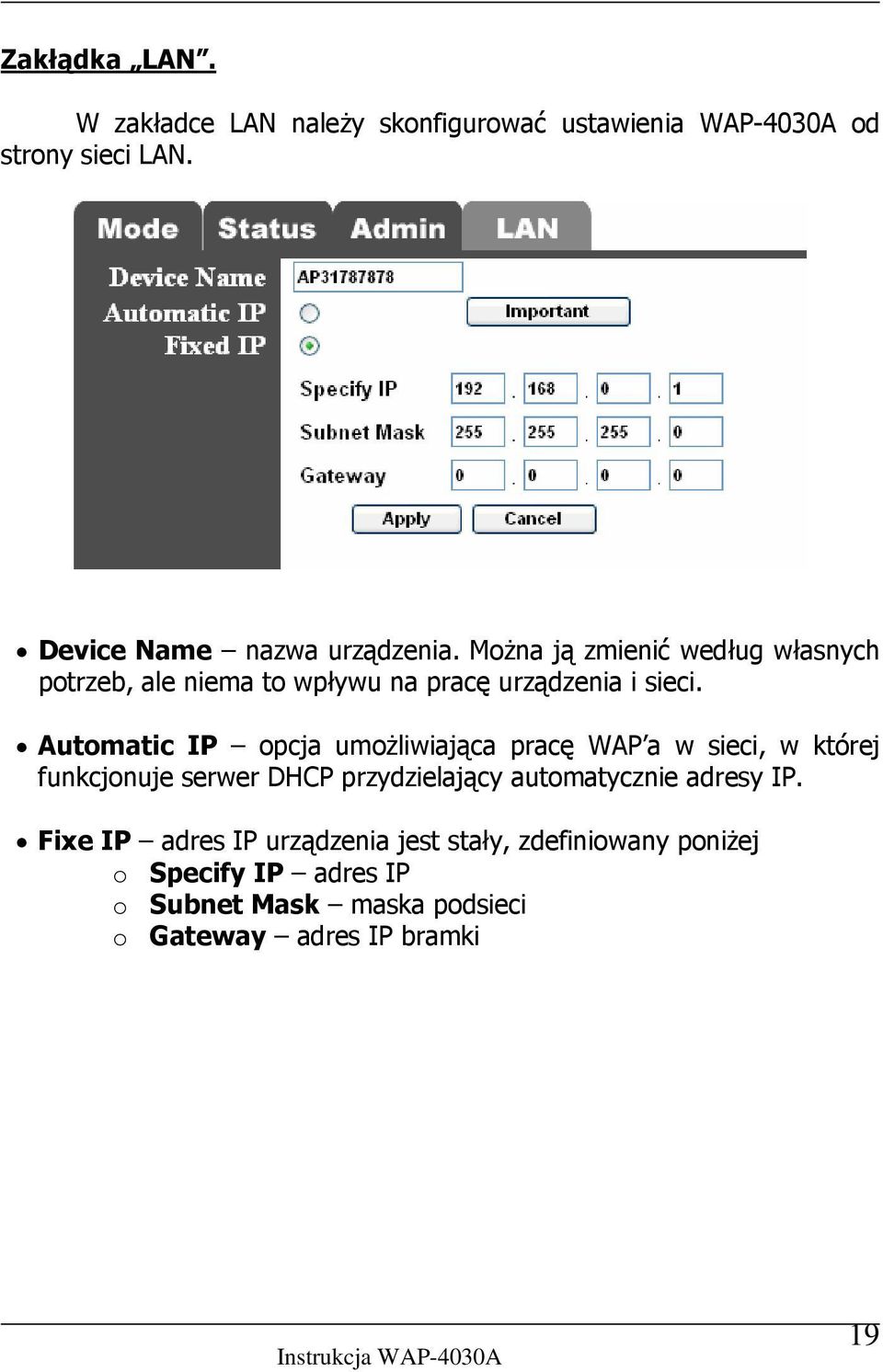

20 Zakłądka LAN. W zakładce LAN należy skonfigurować ustawienia WAP-4030A od strony sieci LAN. Device Name nazwa urządzenia. Można ją zmienić według własnych potrzeb, ale niema to wpływu na pracę urządzenia i sieci. Automatic IP opcja umożliwiająca pracę WAP a w sieci, w której funkcjonuje serwer DHCP przydzielający automatycznie adresy IP. Fixe IP adres IP urządzenia jest stały, zdefiniowany poniżej o Specify IP adres IP o Subnet Mask maska podsieci o Gateway adres IP bramki 19

21 20

22 21

23 22

24 W PRZYPADKU DODATKOWYCH PYTAŃ ZWIĄZANYCH Z KONFIGURACJĄ PUNKTU DOSTĘPOWEGO WAP PROSIMY O KONTAKT Z DZIAŁEM WSPARCIA TECHNICZNEGO W trosce o nasze wspólne dobro jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia. Urządzenie może być używane w Polsce. WAP-4030A
