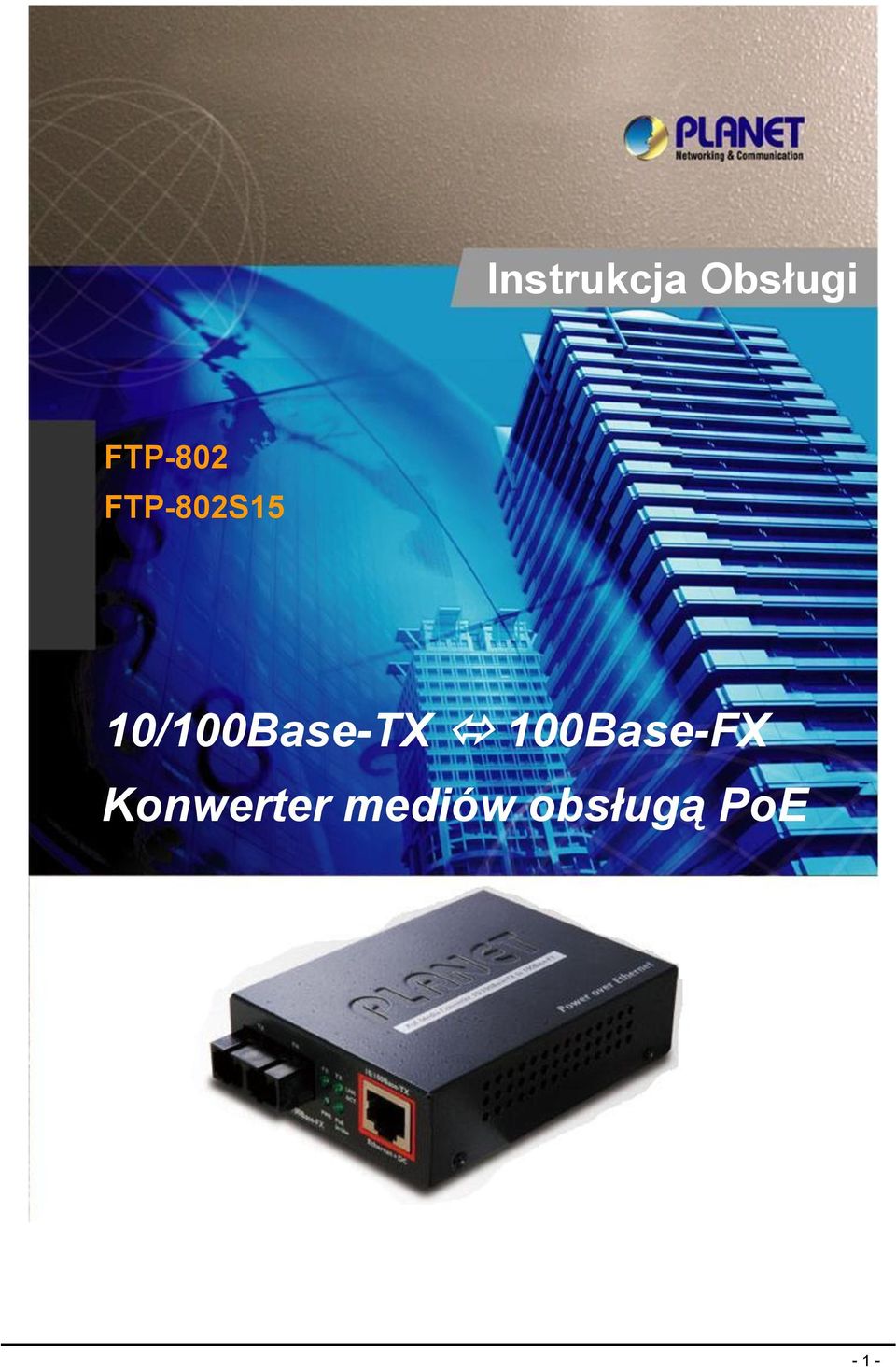

1 Instrukcja Obsługi FTP-802 FTP-802S15 10/100Base-TX 100Base-FX Konwerter mediów obsługą PoE - 1 -

2 2-2 -

3 ! ŚRODKI BEZPIECZEŃSTWA! Przed włączeniem urządzenia do prądu proszę przeczytać informacje dotyczące bezpieczeństwa użytkowania. Źródło zasilania. Urządzenie może być włączone wyłącznie do sieci zasilającej prądu zmiennego AC 230V 50Hz. Ogólne warunki bezpiecznego użytkowania. Urządzenie należy usytuować w miejscu bezpiecznym i stabilnym, a kabel sieciowy powinien być ułożony tak, aby nie był narażony na deptanie, zaczepianie lub wyrywanie z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Jeżeli urządzenie wyposażone jest w zewnętrzny zasilacz sieciowy, należy ten zasilacz umieszczać w gniazdku sieciowym łatwo dostępnym (nie ukrytym n.p. za meblami). Zasilacze tego typu nie posiadają własnego wyłącznika sieciowego, więc ich odłączenie jest możliwe jedynie przez całkowite wyjęcie z gniazda sieciowego. Nie wolno używać zasilaczy zewnętrznych poza budynkiem lub w miejscach o dużej wilgotności. Przy urządzeniu z zewnętrznym zasilaczem należy zwrócić uwagę na ułożenie przewodu tak, aby nie był on narażony na deptanie, zaczepianie lub wyrywanie zasilacza z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Nie stawiać urządzenia ani zasilacza na mokrej powierzchni. Nie używać w wilgotnym środowisku. Nie stwarzać możliwości zamoknięcia : np. dostęp deszczu prze otwarte okno. Nigdy nie stawiać na urządzeniu lub zasilaczu pojemników z płynami: wazony, szklanki, puszki, kieliszki itp. Nigdy nie stawiać na urządzeniu lub zasilaczu źródeł otwartego ognia: świece, lampki oliwne itp. Jeżeli zostanie zauważone jakiekolwiek uszkodzenie przewodu zasilającego lub wtyczki, należy dla własnego bezpieczeństwa bezzwłocznie udać się do serwisu w celu usunięcia tej usterki. Czyszczenie. Przed czyszczeniem należy zawsze wyłączyć urządzenie z sieci przez wyjęcie przewodu zasilającego lub zasilacza z kontaktu. Nie używać środków czyszczących w płynie lub w aerozolu. Do czyszczenia używać wyłącznie suchą miękką tkaninę nie pozostawiającą drobnych włosków nitek. Wentylacja. Wszystkie otwory i szczeliny w obudowie służą głównie do wentylacji urządzenia lub zasilacza. Nie wolno ich zasłaniać ani przykrywać, gdyż grozi to przegrzaniem podzespołów wewnętrznych. Chronić urządzenie i zasilacz przed dostępem małych dzieci zdolnych wrzucać przez otwory wentylacyjne do wnętrza różne małe rzeczy. Serwis. W razie potrzeby oddać urządzenie do specjalizowanego serwisu. Wewnątrz nie ma żadnych elementów regulacyjnych przeznaczonych do obsługi przez użytkownika, ani użytecznych elementów. Przed uruchomieniem. Przed rozpoczęciem sprawdź zgodność napięcia posiadanej sieci zasilającej z informacją umieszczoną na urządzeniu lub zasilaczu. Włączanie i wyłączanie z gniazdka sieciowego wykonuj trzymając zawsze za wtyczkę sieciową lub obudowę zasilacza, a nie za przewód zasilający. Jeżeli tylko wtyczka kabla zasilającego lub zasilacz znajduje się w gniazdku sieciowym, urządzenie jest cały czas zasilane nawet po wyłączeniu przełącznikiem Power. Jeżeli cokolwiek wpadnie lub wleje się do środka urządzenia lub zasilacza, natychmiast wyjmij wtyczkę z gniazdka sieciowego. Urządzenie ani zasilacz nie może być używane do czasu oględzin wykonanych przez eksperta. Nie rozkręcaj urządzenia lub zasilacza. Wewnątrz może występować wysokie napięcie zagrażające zdrowiu a nawet życiu. Jakiekolwiek naprawy i regulacje wewnątrz powinien wykonywać wyłącznie kwalifikowany personel serwisowy

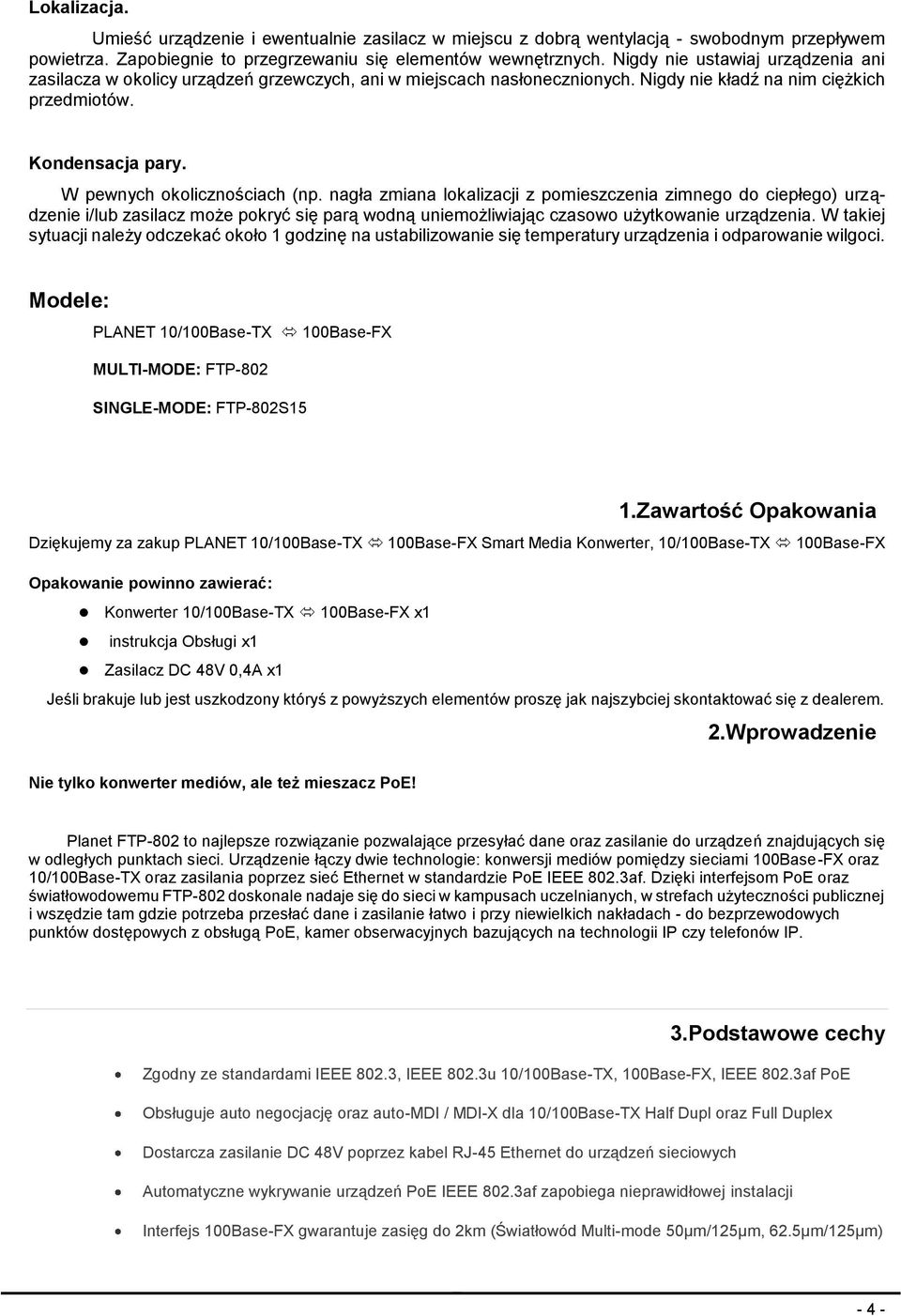

4 Lokalizacja. Umieść urządzenie i ewentualnie zasilacz w miejscu z dobrą wentylacją - swobodnym przepływem powietrza. Zapobiegnie to przegrzewaniu się elementów wewnętrznych. Nigdy nie ustawiaj urządzenia ani zasilacza w okolicy urządzeń grzewczych, ani w miejscach nasłonecznionych. Nigdy nie kładź na nim ciężkich przedmiotów. Kondensacja pary. W pewnych okolicznościach (np. nagła zmiana lokalizacji z pomieszczenia zimnego do ciepłego) urządzenie i/lub zasilacz może pokryć się parą wodną uniemożliwiając czasowo użytkowanie urządzenia. W takiej sytuacji należy odczekać około 1 godzinę na ustabilizowanie się temperatury urządzenia i odparowanie wilgoci. Modele: PLANET 10/100Base-TX 100Base-FX MULTI-MODE: FTP-802 SINGLE-MODE: FTP-802S15 1.Zawartość Opakowania Dziękujemy za zakup PLANET 10/100Base-TX 100Base-FX Smart Media Konwerter, 10/100Base-TX 100Base-FX Opakowanie powinno zawierać: Konwerter 10/100Base-TX 100Base-FX x1 instrukcja Obsługi x1 Zasilacz DC 48V 0,4A x1 Jeśli brakuje lub jest uszkodzony któryś z powyższych elementów proszę jak najszybciej skontaktować się z dealerem. 2.Wprowadzenie Nie tylko konwerter mediów, ale też mieszacz PoE! Planet FTP-802 to najlepsze rozwiązanie pozwalające przesyłać dane oraz zasilanie do urządzeń znajdujących się w odległych punktach sieci. Urządzenie łączy dwie technologie: konwersji mediów pomiędzy sieciami 100Base-FX oraz 10/100Base-TX oraz zasilania poprzez sieć Ethernet w standardzie PoE IEEE 802.3af. Dzięki interfejsom PoE oraz światłowodowemu FTP-802 doskonale nadaje się do sieci w kampusach uczelnianych, w strefach użyteczności publicznej i wszędzie tam gdzie potrzeba przesłać dane i zasilanie łatwo i przy niewielkich nakładach - do bezprzewodowych punktów dostępowych z obsługą PoE, kamer obserwacyjnych bazujących na technologii IP czy telefonów IP. 3.Podstawowe cechy Zgodny ze standardami IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX, IEEE 802.3af PoE Obsługuje auto negocjację oraz auto-mdi / MDI-X dla 10/100Base-TX Half Dupl oraz Full Duplex Dostarcza zasilanie DC 48V poprzez kabel RJ-45 Ethernet do urządzeń sieciowych Automatyczne wykrywanie urządzeń PoE IEEE 802.3af zapobiega nieprawidłowej instalacji Interfejs 100Base-FX gwarantuje zasięg do 2km (Światłowód Multi-mode 50µm/125µm, 62.5µm/125µm) 4-4 -

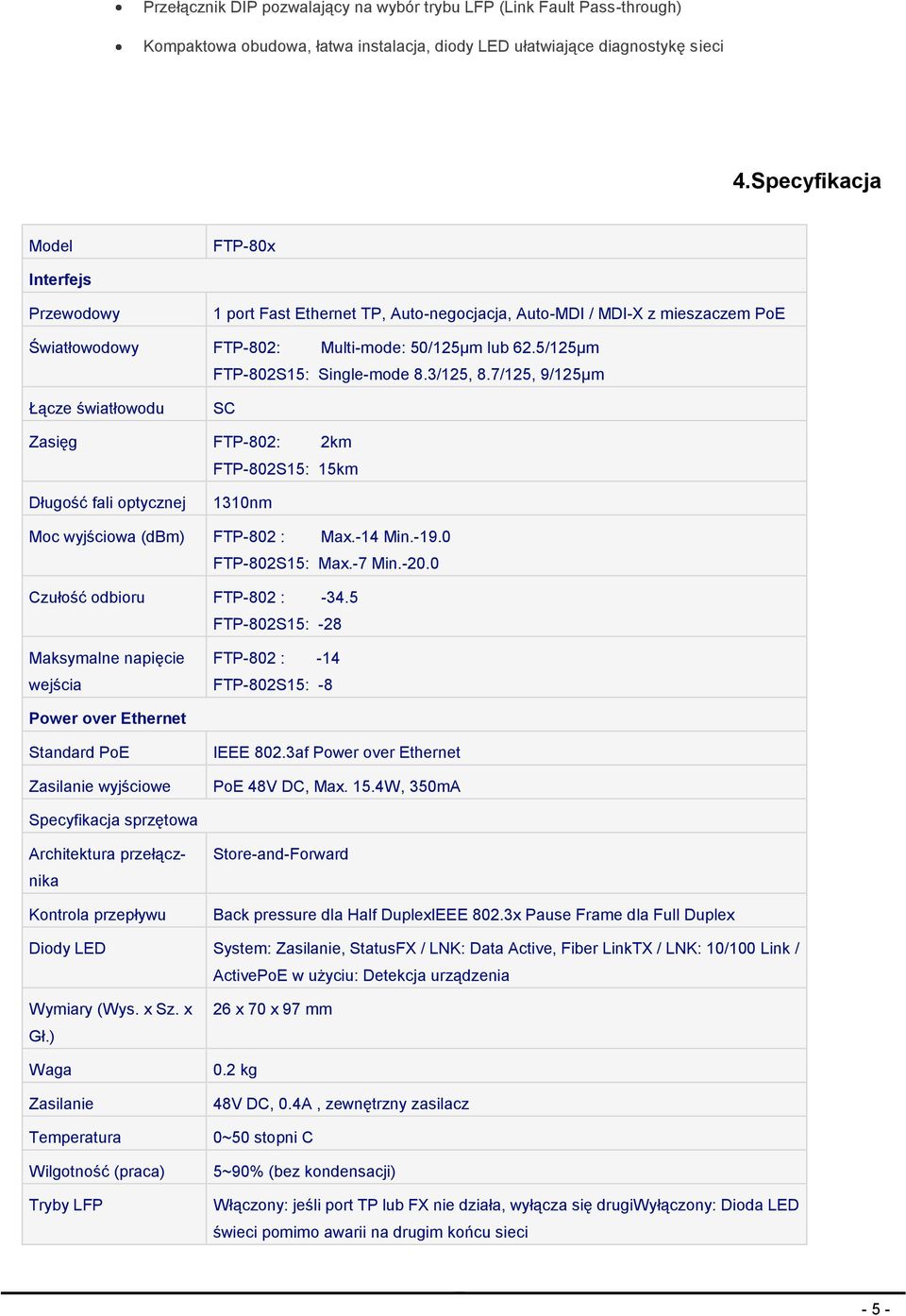

5 Przełącznik DIP pozwalający na wybór trybu LFP (Link Fault Pass-through) Kompaktowa obudowa, łatwa instalacja, diody LED ułatwiające diagnostykę sieci 4.Specyfikacja Model FTP-80x Interfejs Przewodowy 1 port Fast Ethernet TP, Auto-negocjacja, Auto-MDI / MDI-X z mieszaczem PoE Światłowodowy FTP-802: Multi-mode: 50/125µm lub 62.5/125µm FTP-802S15: Single-mode 8.3/125, 8.7/125, 9/125µm Łącze światłowodu SC Zasięg FTP-802: 2km FTP-802S15: 15km Długość fali optycznej 1310nm Moc wyjściowa (dbm) FTP-802 : Max.-14 Min FTP-802S15: Max.-7 Min Czułość odbioru FTP-802 : FTP-802S15: -28 Maksymalne napięcie wejścia FTP-802 : -14 FTP-802S15: -8 Power over Ethernet Standard PoE Zasilanie wyjściowe IEEE 802.3af Power over Ethernet PoE 48V DC, Max. 15.4W, 350mA Specyfikacja sprzętowa Architektura przełącznika Kontrola przepływu Store-and-Forward Back pressure dla Half DuplexIEEE 802.3x Pause Frame dla Full Duplex Diody LED System: Zasilanie, StatusFX / LNK: Data Active, Fiber LinkTX / LNK: 10/100 Link / ActivePoE w użyciu: Detekcja urządzenia Wymiary (Wys. x Sz. x Gł.) Waga Zasilanie Temperatura Wilgotność (praca) Tryby LFP 26 x 70 x 97 mm 0.2 kg 48V DC, 0.4A, zewnętrzny zasilacz 0~50 stopni C 5~90% (bez kondensacji) Włączony: jeśli port TP lub FX nie działa, wyłącza się drugiwyłączony: Dioda LED świeci pomimo awarii na drugim końcu sieci 5-5 -

6 Standardy Certyfikaty Protokoły i standardy Okablowanie FCC Part 15 Class A, CE IEEE Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet TP: Kat. 5/5e UTPŚwiatłowód: Multi-mode: 50/125µm lub 62.5/125µm 5. Wygląd Zewnętrzny 6-6 -

7 Wskaźniki LED LED Kolor Stan Opis PWR(Power) Zielony Świeci Po podłączeniu zasilania +5VDC Nie Świeci Brak zasilania PoE In Use Zielony Świeci Port podaje zasilanie 48V DC do urządzenia zdalnego Nie Świeci Port nie podaje zasilanie 48V DC do urządzenia zdalnego LINK/ACT Zielony Świeci Gdy połączenie jest sprawne Nie Świeci Gdy połączenie jest nie sprawne Mruga Transmitowanie lub odbieranie danych przez port 6.Instalacja Kolejność czynności przy podłączaniu konwertera: Upewnij się, że w sieci Ethernet nie ma ruchu. Wyłączyć zasilanie w urządzeniu, do którego zostanie podłączony konwerter. Podłączyć światłowód: złącze TX konwertera do złącza RX odbiornika i odwrotnie. Podłączyć kabel UTP do gniazda RJ-45. Podłączyć zasilacz 48V do konwertera i do gniazda sieci zasilającej AC 230V - dioda POWER powinna zaświecić. Włączyć urządzenie, do którego podłączony został konwerter (TP/Link i FX/Link powinny zaświecić)

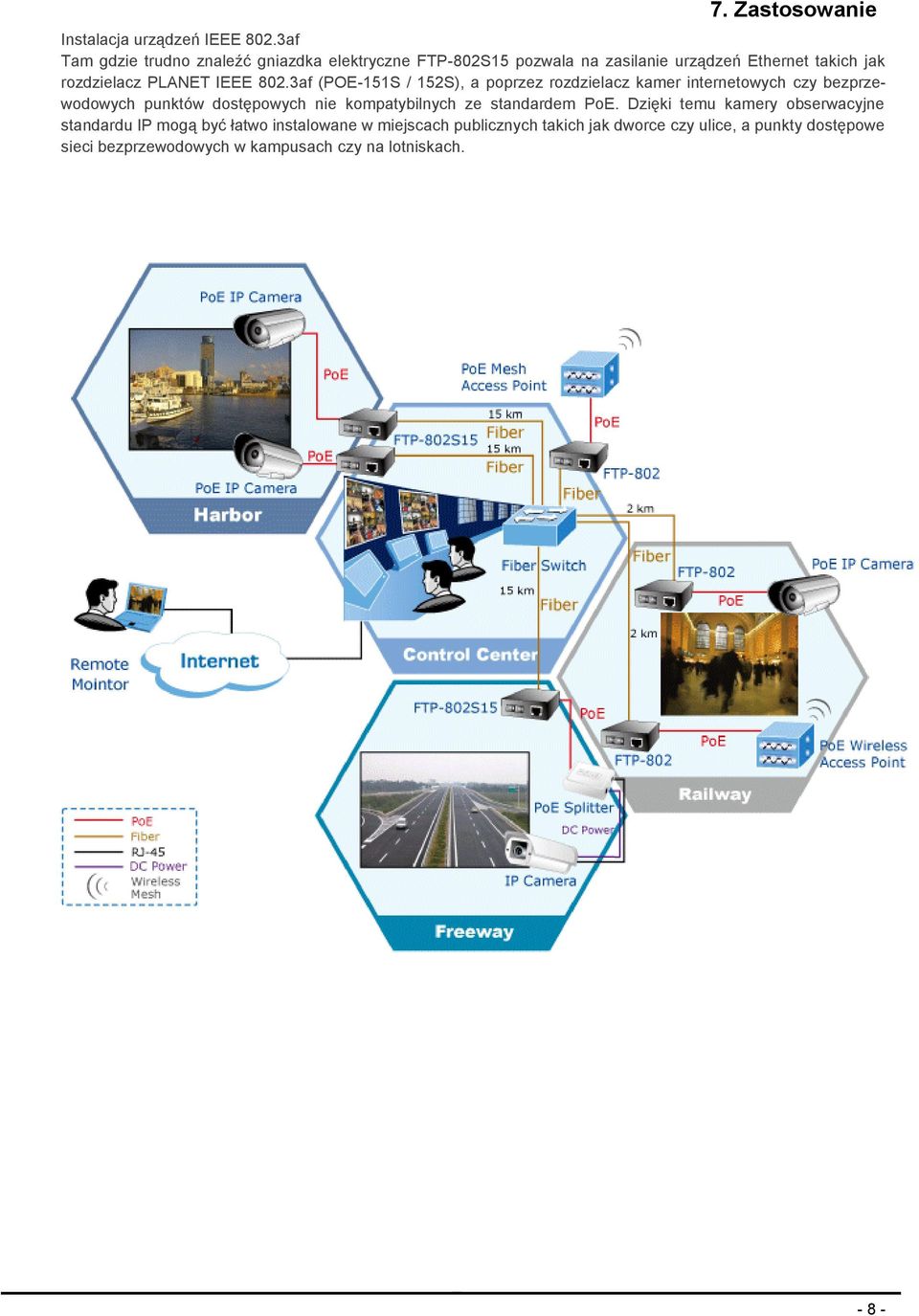

8 7. Zastosowanie Instalacja urządzeń IEEE 802.3af Tam gdzie trudno znaleźć gniazdka elektryczne FTP-802S15 pozwala na zasilanie urządzeń Ethernet takich jak rozdzielacz PLANET IEEE 802.3af (POE-151S / 152S), a poprzez rozdzielacz kamer internetowych czy bezprzewodowych punktów dostępowych nie kompatybilnych ze standardem PoE. Dzięki temu kamery obserwacyjne standardu IP mogą być łatwo instalowane w miejscach publicznych takich jak dworce czy ulice, a punkty dostępowe sieci bezprzewodowych w kampusach czy na lotniskach

9 8. Zarządzanie przy pomocy przełączników DIP FTP-80x posiada przełącznik DIP LFP (Link Fault Pass Through) pozwalający na włączenie (ON) lub wyłączenie (OFF) detekcji LLCF i LLR 48 Uwaga: Po zmianie konfiguracji proszę wyłączyć i następnie ponownie włączyć zasilanie konwertera, aby uzyskać oczekiwany efekt. W PRZYPADKU DODATKOWYCH PYTAŃ LUB PROBLEMÓW PROSIMY O KONTAKT Z DZIAŁEM WSPARCIA TECHNICZNEGO W trosce o nasze wspólne dobro jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia
