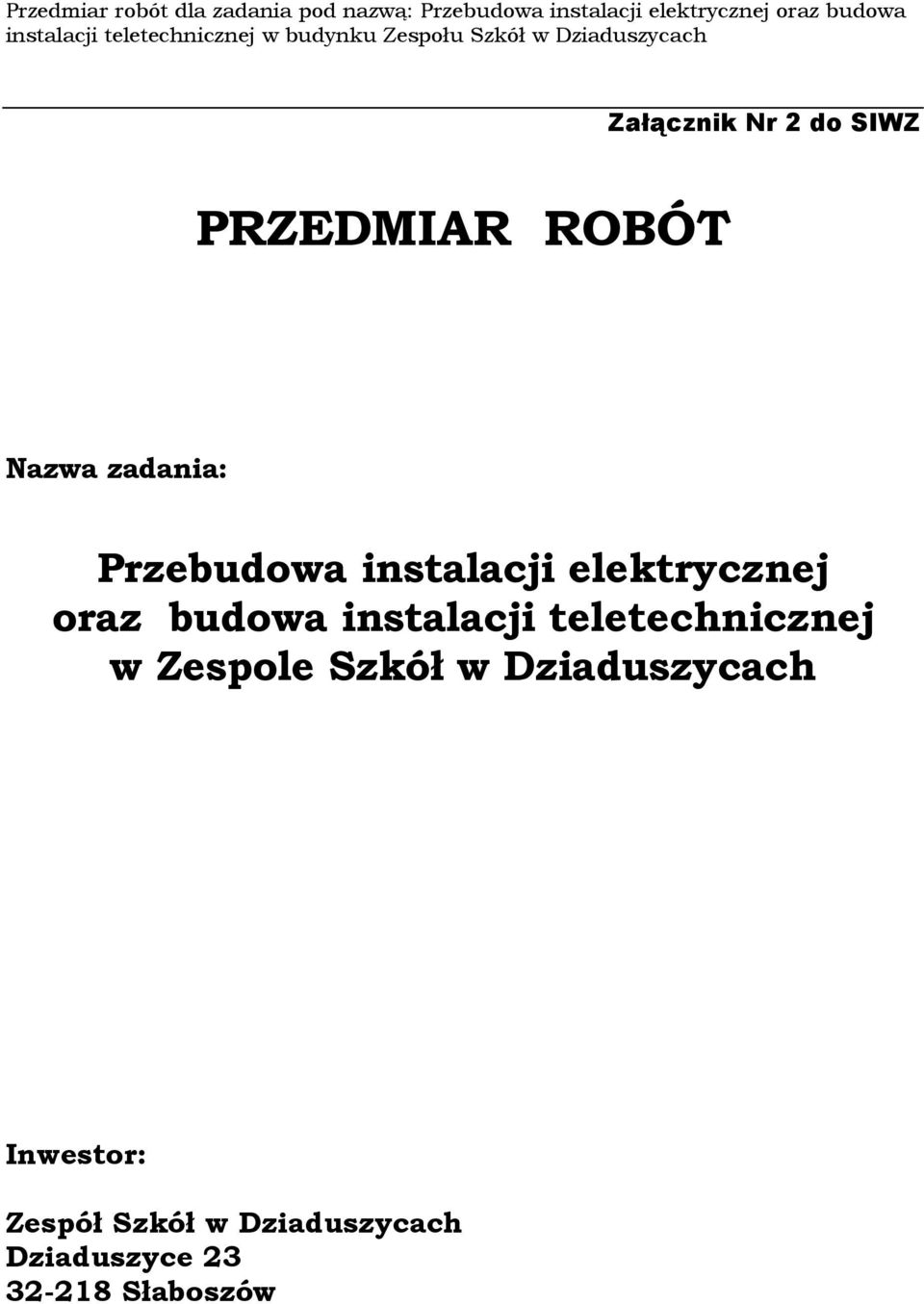

1 Załącznik Nr 2 do SIWZ PRZEDMIAR ROBÓT Nazwa zadania: Przebudowa instalacji elektrycznej oraz budowa instalacji teletechnicznej w Zespole Szkół w Dziaduszycach Inwestor: Zespół Szkół w Dziaduszycach Dziaduszyce Słaboszów

2 1. Prace przygotowawcze 1 Prace przygotowawcze 1 d.1 Mechaniczne wykonanie ślepych otworów w cegle objęt. do 1dm3 - otwory pod rozdzielnice szt. 7 2 d.1 Mechaniczne wykonanie ślepych otworów w cegle - dodatek za każdy dm3 objęt. powyżej 1 dm3 - otwory pod rozdzielnice szt d.1 Mechaniczne wykucie bruzd dla przewodów wtynkowych w cegle - bruzdy dla przewodów oświetlenia, gniazd 230V, gniazd DATA, przewodów sieciowych m d.1 Mechaniczne wykucie bruzd dla przewodów wtynkowych w cegle - bruzdy dla WLZ m Rozdzielnie wraz z WLZ, p.poż. 2 Rozdzielnie wraz z WLZ, p.poż 5 zabetonowanie w gotowych otworach - Rozdzielnia RG szt. 1 6 zabetonowanie w gotowych otworach - Rozdzielnia T1.1 szt. 1 7 zabetonowanie w gotowych otworach - Rozdzielnia T1.2 szt zabetonowanie w gotowych otworach - Rozdzielnia T1.3 szt. 1 zabetonowanie w gotowych otworach - Rozdzielnia T2.1 szt. 1 Przewody kabelkowe YKY 5x16mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu betonowym m 54 Przewody kabelkowe YKY 5x10mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu betonowym m 12 Przewody kabelkowe YKY 5x25mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu betonowym m 38 Przewody kabelkowe YKY 5x6mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu betonowym m 38 Przewody kabelkowe HDGS 2x1,5mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu betonowym m 42 Mocowanie na gotowym podłożu aparatów o masie do 2.5 kg z częściowym rozebraniem i złożeniem bez podłączenia (il. otworów mocujących do 2) szt. 1 Przewód LY 10mm2 - połączenie wyrównawcze w pomieszczeniu kotłowni m 10

3 3. Okablowanie strukturalne 3 Okablowanie strukturalne 17 Przewody kabelkowe o łącznym przekroju żył do Cu-6/Al-12 mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu niebeton - przewód UTP kat 6 m Przewody kabelkowe w powłoce polwinitowej (łączny przekrój żył Cu-6/Al-12 mm2) układane na gotowych uchwytach bezśrubowych, w korytkach i na drabinkach z mocowaniem pojedynczo przewód UTP kat 6 m bez zaprawiania bruzd na podłożu nie-beton.- zasilanie gniazd typu DATA m 430 Przygotowanie podłoża pod mocowanie osprzętu na zaprawie cementowej lub gipsowej z wykonaniem ślepych otworów mechanicznie w cegle szt Montaż na gotowym podłożu puszek bakelitowych o śr. do 60mm szt Montaż do gotowego podłoża gniazd sieciowych 2xRJ45 szt Montaż do gotowego podłoża gniazd wtyczkowych podtynkowych 2-bieg.z uziemieniem w puszkach z podłączeniem - gniazda typu DATA szt Montaż kanałów instalacyjnych z PCW o szer. podstawy do 130 mm na podłożu betonowym m zabetonowanie w gotowych otworach - Rozdzielnia T2.1-1K szt. 1 zabetonowanie w gotowych otworach - Rozdzielnia T2.1-2K szt Montaż szafy dystrybucyjnej GPD 42U szt Instalacja gniazd 230V 4 Instalacja gniazd 230V bez zaprawiania bruzd na podłożu nie-beton.- zasilanie gniazd 230V m 620 Przygotowanie podłoża pod mocowanie osprzętu na zaprawie cementowej lub gipsowej z wykonaniem ślepych otworów mechanicznie w cegle szt Montaż na gotowym podłożu puszek bakelitowych o śr. do 60mm szt Montaż do gotowego podłoża gniazd wtyczkowych podtynkowych 2-bieg. z uziemieniem w puszkach z podłączeniem - gniazda 230V szt. 161 Montaż do gotowego podłoża gniazd wtyczkowych bryzgoszczelnych 2-bieg.z uziemieniem przykręcanych 16A/2.5mm2 z podłączeniem szt. 20

4 5. Instalacja oświetlenia 5 Instalacja oświetlenia bez zaprawiania bruzd na podłożu nie-beton.- zasilanie obwodów oświetlenia m 750 bez zaprawiania bruzd na podłożu nie-beton.- zasilanie obwodów oświetlenia m 360 bez zaprawiania bruzd na podłożu nie-beton.- zasilanie obwodów oświetlenia m 18 Przygotowanie podłoża pod mocowanie osprzętu na zaprawie cementowej lub gipsowej z wykonaniem ślepych otworów mechanicznie w cegle szt Montaż na gotowym podłożu puszek bakelitowych o śr. do 60mm szt Montaż na gotowym podłożu łączników instalacyjnych podtynkowych jednobiegunowych, przycisków w puszce instalacyjnej z podłączeniem szt. 20 Montaż na gotowym podłożu łączników instalacyjnych podtynkowych świecznikowych w puszce instalacyjnej z podłączeniem szt. 22 Montaż na gotowym podłożu łączników instalacyjnych podtynkowych krzyżowych, dwubiegunowych w puszce instalacyjnej z podłączeniem szt. 10 rastrem przykręcanych 2x36W - końcowych - oprawy w salach szt. 101 rastrem przykręcanych 2x36W - końcowych - oprawy w ciągach komunikacyjnych szt rastrem przykręcanych 2x36W - końcowych - oprawy w sanitariatach, pomieszczeniach mokrych, gastronomicznych, wiatrołapach szt rastrem przykręcanych 4X18W - końcowych - oprawy w pomieszczeniach biurowych, handlowych szt. 6 Montaż z podłączeniem na gotowym podłożu opraw świetlówkowych przykręcanych- plafoniera hermetycza 1x36W szt Montaż z podłączeniem na gotowym podłożu opraw ewakuacyjnych kierunkowych szt Montaż w istniejącej oprawie modułu awaryjnego oświetlenia szt. 8

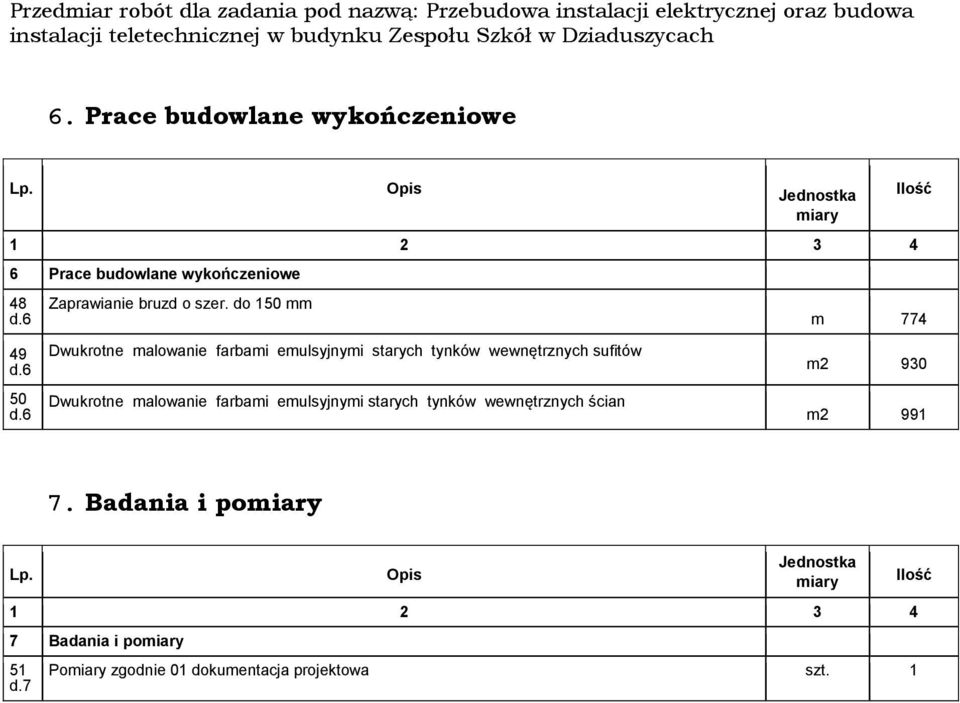

5 6. Prace budowlane wykończeniowe 6 Prace budowlane wykończeniowe 48 d.6 Zaprawianie bruzd o szer. do 150 mm m d.6 Dwukrotne malowanie farbami emulsyjnymi starych tynków wewnętrznych sufitów m d.6 Dwukrotne malowanie farbami emulsyjnymi starych tynków wewnętrznych ścian m Badania i po 7 Badania i po 51 d.7 Po zgodnie 01 dokumentacja projektowa szt. 1

6 ZESTAWIENIE MATERIAŁÓW Nazwa Jm 1. farba olejna nawierzchniowa szara dm farby emulsyjne nawierzchniowe dm gniazda bryzgoszczelne 230V 2P+B fiorena szt gniazda podtynkowe 230V 2P+B szt gniazda podtynkowe typu DATA szt gniazda sieciowe 2xRJ szt kanał instalacyjny 115x68 m kołki rozporowe plastikowe szt łączniki (różne) do kanałów instalacyjnych szt łączniki instalacyjne - schodowe szt łączniki instalacyjne - świecznikowe szt łączniki instalacyjne 1-biegunowe szt Moduł awaryjnego oświetlenia szt oprawa ewauacyjna kierunkowa np ES SYSTEM MONITOR 2 szt oprawy świetlówkowe np LUMIA 236 IP20 szt oprawy świetlówkowe np LUMIA 236 IP44 szt oprawy świetlówkowe np RAPID 236 szt oprawy świetlówkowe np RAPID 418 szt Plafoniera hermetyczna 1x36W szt przewody kabelkowe HDGS 2x1,5mm2 m przewody kabelkowe YDYp 3x1,5mm2 m przewody kabelkowe YDYp 3x2,5mm2 m przewody kabelkowe YDYp 4x1,5mm2 m przewody kabelkowe YDYp 5x1,5mm2 m przewody kabelkowe YKY 5x10mm2 m przewody kabelkowe YKY 5x16mm2 m przewody kabelkowe YKY 5x25mm2 m przewody kabelkowe YKY 5x6mm2 m przewód LY 10mm2 m przewód UTP kat 6 m Przycisk z szybką Wyłącznik Główny szt puszki bakelitowe do łączenia szt Ramka systemowa 1-krotna Ramka systemowa 2-krotna Ramka systemowa 4-krotna Rozdzielnia RG HAGER szt Rozdzielnia T1.1 HAGER szt Rozdzielnia T1.2 HAGER szt Rozdzielnia T1.3 HAGER szt Rozdzielnia T2.1-1 K HAGER szt Rozdzielnia T2.1-2K HAGER szt Rozdzielnia T2.1 HAGER szt Szafa dystrybucyjna GPD szt świetlówki 18W szt świetlówki 36W szt Zaprawa tynkarska GTM kg materiały pomocnicze zł
