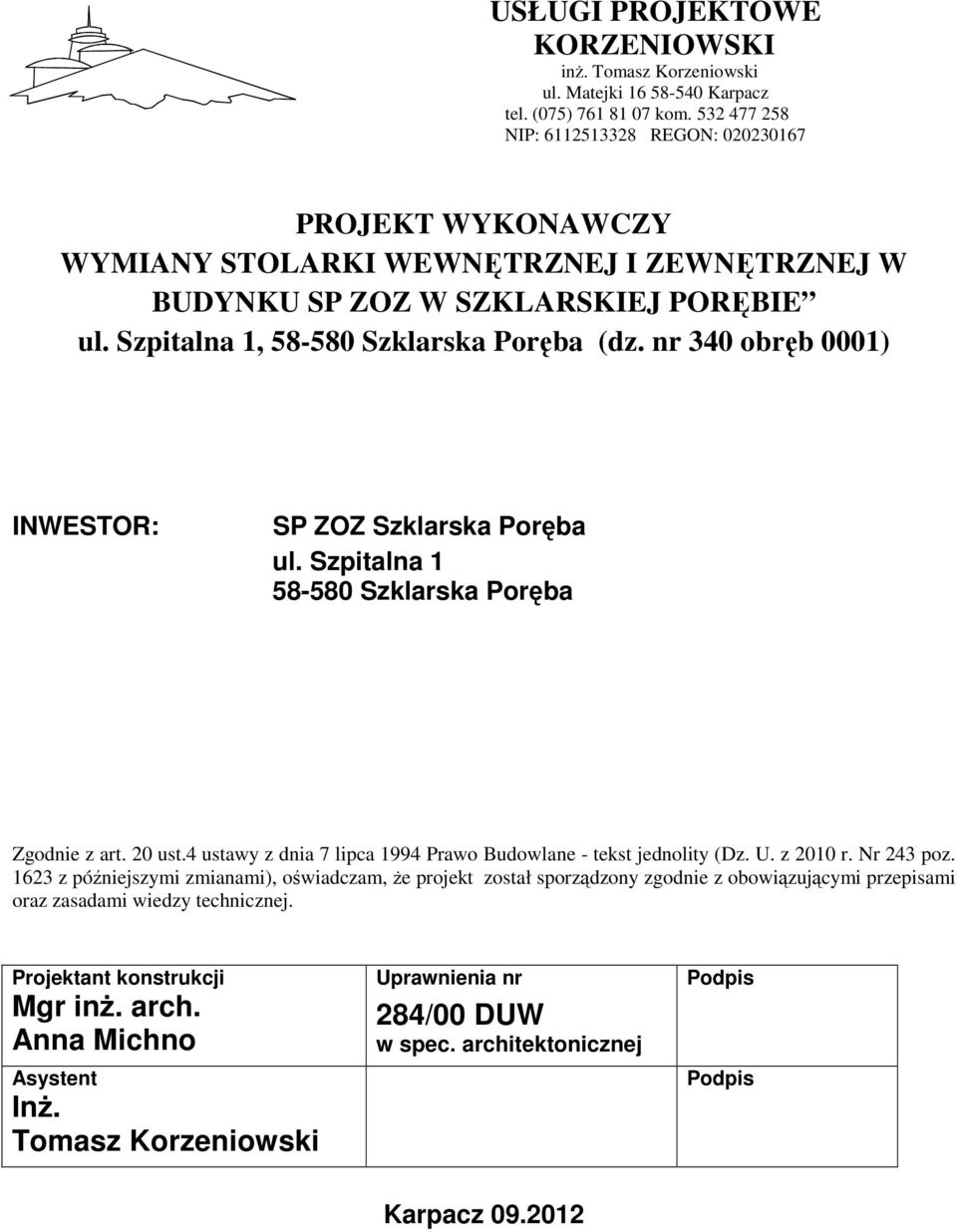

1 USŁUGI PROJEKTOWE KORZENIOWSKI inż. Tomasz Korzeniowski ul. Matejki Karpacz tel. (075) kom NIP: REGON: PROJEKT WYKONAWCZY WYMIANY STOLARKI WEWNĘTRZNEJ I ZEWNĘTRZNEJ W BUDYNKU SP ZOZ W SZKLARSKIEJ PORĘBIE ul. Szpitalna 1, Szklarska Poręba (dz. nr 340 obręb 0001) INWESTOR: SP ZOZ Szklarska Poręba ul. Szpitalna Szklarska Poręba Zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994 Prawo Budowlane - tekst jednolity (Dz. U. z 2010 r. Nr 243 poz z późniejszymi zmianami), oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant konstrukcji Mgr inż. arch. Anna Michno Asystent Inż. Tomasz Korzeniowski Uprawnienia nr 284/00 DUW w spec. architektonicznej Podpis Podpis Karpacz

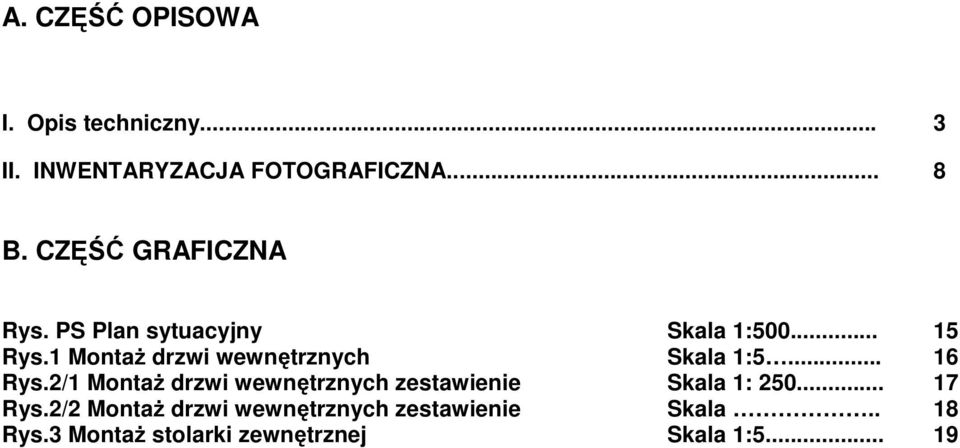

2 A. CZĘŚĆ OPISOWA I. Opis techniczny... 3 II. INWENTARYZACJA FOTOGRAFICZNA... 8 B. CZĘŚĆ GRAFICZNA Rys. PS Plan sytuacyjny Skala 1: Rys.1 Montaż drzwi wewnętrznych Skala 1: Rys.2/1 Montaż drzwi wewnętrznych zestawienie Skala 1: Rys.2/2 Montaż drzwi wewnętrznych zestawienie Skala.. 18 Rys.3 Montaż stolarki zewnętrznej Skala 1:

3 I. Opis techniczny do projektu wykonawczego wymiany stolarki wewnętrznej i zewnętrznej w budynku SP ZOZ w Szklarskiej Porębie. 1. Dane ogólne 1.1 Ogólna charakterystyka budynku Nazwa obiektu : SP ZOZ w Szklarskiej Porębie Adres : ul. Szpitalna 1, Szklarska Poręba Właściciel : Gmina Szklarska Poręba, ul. Buczka 2, Szklarska Poręba 1.2 Cel opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy wykonania wymiany stolarki wewnętrznej (drzwi wewnętrzne) oraz zewnętrznej (trzy okna zewnętrzne) w budynku SP ZOZ w Szklarskiej Porębie. W ramach robót remontowych przewidziano następujące etapy: demontaż istniejącej stolarki wewnętrznej i zewnętrznej; montaż nowej stolarki zewnętrznej i wewnętrznej; wykończenie ościeży i progów podczas wymiany stolarki wewnętrznej montaż nowych parapetów w wymienianej stolarce zewnętrznej 1.3 Podstawa wykonania projektu wykonawczego. Projekt wykonawczy wykonano w oparciu o : Pomiary inwentaryzacyjne dla potrzeb projektowania. 1.4 Akty normatywne. Ustawa z dnia r Prawo Budowlane (tekst jednolity Dz. U. z 2010 nr 243 poz.1623) Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia w sprawie warunków technicznych jakimi powinny odpowiadać budynki i ich usytuowanie (tekst jednolity - Dz. U. Nr 75 poz. 690 wraz z późniejszymi zmianami). 2.0 Opis istniejącego stanu formalno-prawnego nieruchomości. Przedmiotowa nieruchomość położona jest na działce Nr 340 obręb 0001 położonej przy w Szklarskiej Porębie, przy ul. Szpitalnej 1 3

4 3.0 Stan istniejący. Stolarka zewnętrzna. Stolarka zewnętrzna podlegająca wymianie znajduje się w łączniku pomiędzy budynkami. Okna przewidziane do wymiany są drewniane, o konstrukcji pojedynczej. Przewidziano wymianę trzech okien. Stolarka wewnętrzna. Stolarka wewnętrzna podlegająca wymianie znajduje się na parterze, I piętrze, II piętrze i III piętrze. Przewidziane do wymiany drzwi wewnętrzne są drewniane z futrynami opaskowymi. Na poziomie I pietra zamontowane są dwie pary drzwi pełnych przewidzianych do ponownego montażu. Pozostała stolarka drzwiowa nie jest przewidziana do ponownego montażu. W części drzwi, z powodu równicy wysokości podłogi, występują progi o wysokości 2-3cm pomiędzy pomieszczeniami a korytarzem. 4.0 Zakres robót oraz technologia ich wykonania. Zakres robót obejmuje : a. Roboty przygotowawcze: demontaż istniejącej stolarki zewnętrznej i wewnętrznej; demontaż progów na szerokości przejście (grubości ścian); Demontaż istniejącej stolarki drzwiowej. Należy zdemontować istniejące drzwi wewnętrzne i okna w łączniku. Za wyłączeniem dwóch par drzwi z poziomu I piętra w salach chorych, nie przewiduje się wykorzystania zdemontowanej stolarki do ponownego montażu. Demontaż drzwi obejmuje usunięcie skrzydeł drzwiowych oraz kompletny demontaż istniejących futryn opaskowych. Należy także usunąć istniejącą wykładzinę PCV na szerokości ściany, w której zamontowane są drzwi, oraz rozebranie progu pomierzy korytarzem a pomieszczeniem. Po demontażu stolarki usunąć wszystkie luźne elementy ościeży oraz luźne tynki. Demontaż istniejącej stolarki okiennej. Należy zdemontować istniejące trzy okna w łączniku pomiędzy budynkami. Zdemontowana stolarka nie jest przewidziana do ponownego montażu. b. Roboty montażowe nowej stolarki okiennej i drzwiowej: montaż stolarki stolarki zewnętrznej i wewnętrznej; wykończenie ościeży wokół drzwi wewnętrznych; wykonanie pochylni na szerokości ściany (niwelacja różnicy wysokości pomiędzy pomieszczeniami a korytarzem) wraz z wykończeniem pochylni wykładzina PCV wykończenie powierzchni zewnętrznych i wewnętrznych po zamontowaniu stolarki okiennej. 4

5 Montaż nowej stolarki zewnętrznej, parapetów wew. W zakresie opracowania przewidziano wymianę stolarki zewnętrznej - okiennej. Przewidywany jest demontaż 3szt. stolarki zewnętrznej i wymianę jej na nową o łącznej powierzchni ok. 0,8m² każde. Projektuje się montaż okien zespolonych PCV z szybą nisko emisyjną oraz posiadających napowietrzniki. Współczynnik przenikania ciepła dla całego okna U=1,1 W/m2K. Stolarkę okienną dostarczy Zamawiający. Przewiduje się dobranie do dostarczonej stolarki pasujących, systemowych parapetów zewnętrznych dostosowanych do grubości ściany. Należy także przewidzieć pomniejszenie otworu po demontażu istniejącej stolarki w związku z tym, że dostarczona stolarka jest węższa i niższa od istniejącej o około 20cm. Po zakończeniu montażu należy wykończyć zewnętrzną i wewnętrzną powierzchnie ściany drewnianej deskowaniem dostosowanym do istniejącego. Montaż nowej stolarki wewnętrznej Stolarkę drzwiową zamontować zgodnie z Dokumentacją projektową, zgodnie z wymaganiami podanymi w instrukcji montażu producenta stolarki. Przewidziano montaż stolarki drzwiowej wewnętrznej z profili aluminiowych w kolorach RAL ustalonych z zamawiającym z wyłączeniem kolorów białego i brązowego. Drzwi należy osadzić w ościeżach ściany i przymocować za pomocą kotew, które powinny przenieść wymagane obciążenia. Po obsadzeniu ościeżnicy drzwiowej wypełnić wolną przestrzeń pomiędzy murami, a ościeżnicą materiałem izolacyjnym. Ilość i rodzaj kotew użytych do montażu ma być zgodna z zaleceniami producenta i dostawcy stolarki. Ustawić ostatecznie stolarkę, kontrolując osie, pion, poziom. Właściwą pozycję zabezpieczyć klinami, na czas montażu. Po zakończeniu montażu stolarki gotowej należy przeprowadzić jej regulację. Zamontowana stolarka nie może posiadać jakikolwiek ubytków, uszkodzeń, odrapań, pęknięć oszklenia, musi być sprawna technicznie. Drzwi powinny się lekko otwierać i zamykać. Rozwierane skrzydła nie mogą ocierać się w żadnym miejscu. Zamknięte skrzydła drzwiowe powinny dobrze przylegać do ościeżnicy. Skrzydła drzwiowe powinny być odporne na zwichrowanie. Wszystkie drzwi do sal chorych i pomieszczeń higienicznosanitarnych powinny otwierać się na zewnątrz. UWAGA!! 1. Przy wykonywaniu montażu stolarki należy bezwzględnie przestrzegać reżimów technologicznych. Wszystkie wymiar drzwi należy liczyć w świetle otwartych drzwi (pomiędzy ościeżnicami). Niedopuszczalne jest zmniejszanie światła przejścia, dopuszcza się jedynie jego zwiększenie z zakresie szerokości o maksymalnie 10%. 2. Podane zestawienie stolarki drzwiowej określają ilość, rozmiary oraz jej formę, jednak przed zamówieniem nowej stolarki, do obowiązków wykonującego, należy sprawdzenie wymiarów stolarki wewnętrznej, przewidzianej do wymiany. OGÓLNE ZASADY PODCZAS MONTAŻU STOLARKI WEWNĘTRZNEJ I ZEWNĘTRZNEJ. Podczas obmiarów i osadzania nowej stolarki należy przestrzegać poniższych zasad: obmiar otworu okiennego lub drzwiowego powinien być wykonany w taki sposób aby 5

6 ościeżnica okna w otworze była osadzona z tolerancją do 1,5 cm w najwęższym miejscu otworu. Okno lub drzwi powinny być konstrukcyjnie i stabilnie osadzone w murze, zamocowane kotwami stalowymi systemowymi dostarczonymi przez producenta stolarki. Uszczelnienie pianką montażową mrozoodporną (dla okien) i przeznaczona do stosowania w pomieszczeniach (dla stolarki drzwiowej). podokiennik zewnętrzny powinien być osadzony ze spadkiem na zewnątrz okna i z występem poza ścianę co najmniej 4 5 cm, Wykonanie pochylni pomiędzy pomieszczeniem a korytarzem W części wymienionej stolarki drzwiowej należy zlikwidować istniejące progi o wysokości ok.2-3cm wynikające z różnicy poziomów pomiędzy pomieszczeniami. Różnice wysokości należy połączyć pochylnia wykonana na istniejącym podkładzie. W zależności od sytuacji należy wykonać ja z betonu (beton C16/20) lub z płyty OSB, wodoodpornej gr. 28mm. Na etapie projektowania nie można określić materiału i sposobu wykonania pochylni w poszczególnych drzwiach bez ich demontażu oraz demontażu progów i istniejących wykładzin w przejściach. Pochylnie należy wykonać na szerokości ściany, w której montowana jest stolarka. W pomieszczeniu łazienki (D22 na I piętrze) stolarkę należy osadzić w odniesieniu do poziomu na korytarzy bez dostosowywania różnicy poziomów obniżenie posadzki wewnątrz pomieszczenia łazienki zostało przewidziane na etapie jej remontu i nie jest przedmiotem niniejszego opracowania. Drzwi na poziomie I piętra ( D24- D28) należy dostosować do wysokości sal chorych; poziom podłogi na korytarzu zostanie podniesiony do wysokości sal chorych. Wykonana pochylnie należy wykończyć wykładzina PCV przeznaczoną do stosowania w obiektach opieki zdrowotnej (powinny być wykonane z materiałów trwałych, gładkich, antypoślizgowych, zmywalnych i odpornych na działanie środków myjąco-dezynfekujących. Połączenia na styku pochylnia i istniejące wykładziny na korytarzu i w pomieszczeniu należy uszczelnić w sposób uniemożliwiający dostawanie się środków myjących pod ich powierzchnię. Sposób montażu wykonać zgodnie z instrukcja i zaleceniami producenta wykładziny PCV. Wykończenie ościeży w wymienionych drzwiach Wykonać jako cementowo wapienne. Przed wykonywaniem tynkowania przygotować powierzchnie: ściany oczyścić z kurzy i luźnych elementów oraz zmniejszyć ich chłonność przez ich impregnację preparatami do gruntowania, Na tak przygotowane podłoże wykonać tynki cem-wap przygotowywane na placu budowy lub wykorzystywać gotowe mieszanki. Zaleca się chronić świeżo wykonane tynki w ciągu pierwszych dwóch dni przed przeciągami i zbyt szybkim wysychaniem. Narożniki zabezpieczyć listwami systemowymi do tynków mokrych. Dopuszcza się także wykonanie wykończenia ościeży tynkiem gipsowym. UWAGA!! Wszystkie roboty wykonywać zgodnie z zaleceniami i instrukcją dostarczoną przez producenta materiałów wykorzystywanych do przygotowania powierzchni i wykonania tynków. 6

7 UWAGI KOŃCOWE O wszelkich niejasnościach lub w sprawach nie objętych w niniejszym opracowaniu należy informować autora opracowania w celu uniknięcia błędów w wykonaniu lub zastosowania rozwiązań zamiennych. Jeżeli Wykonawca uzna to za stosowne może, przed przystąpieniem do przetargu, przeprowadzić wizję lokalną w celu: - zapoznania się z miejscami, w których będą przeprowadzane prace określone w umowie, - zapoznania się z ogólnymi warunkami realizacji robót, a w szczególności z zakresem prac przewidzianym w umowie i warunkiem ich wykonania, 7

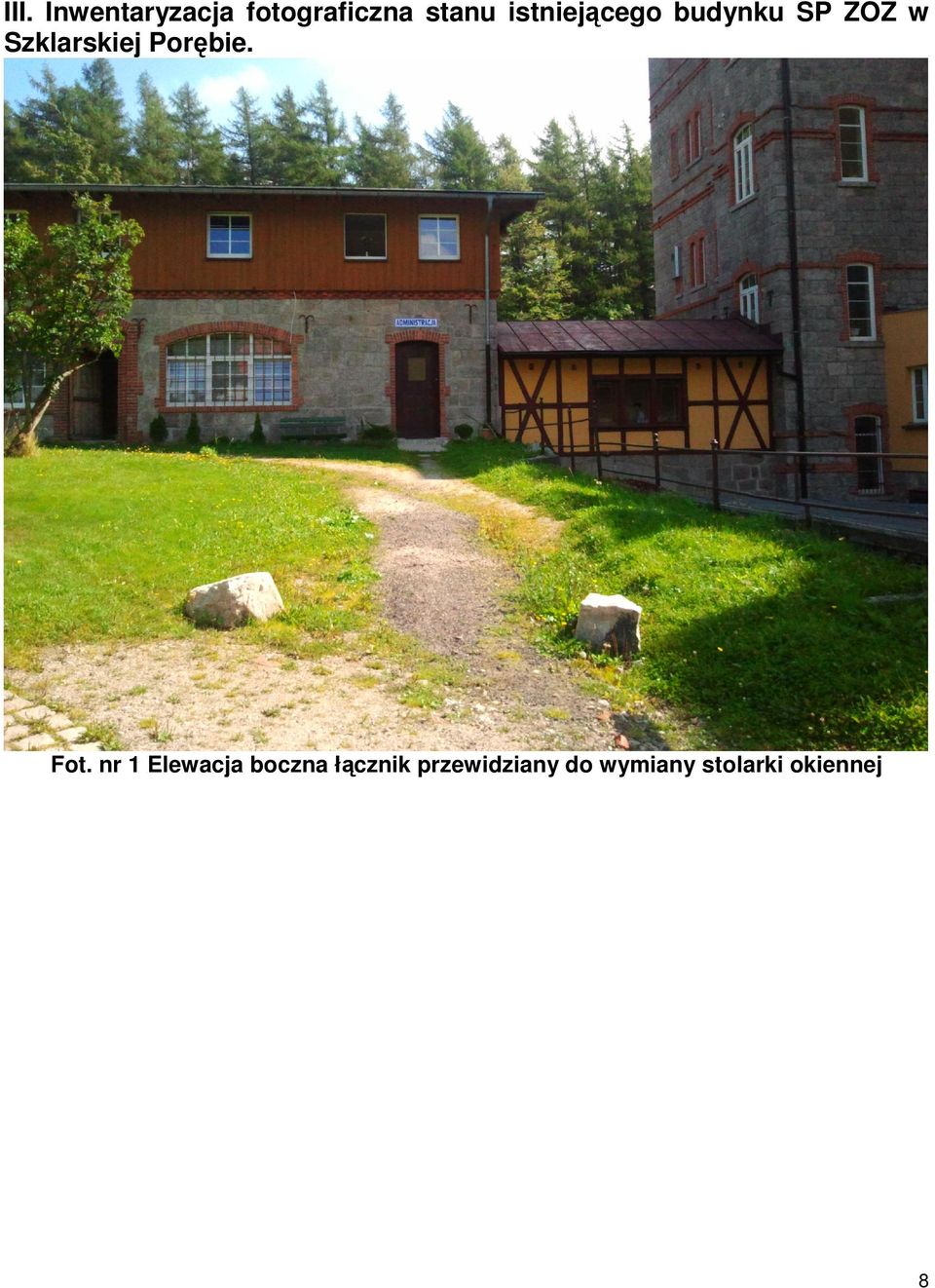

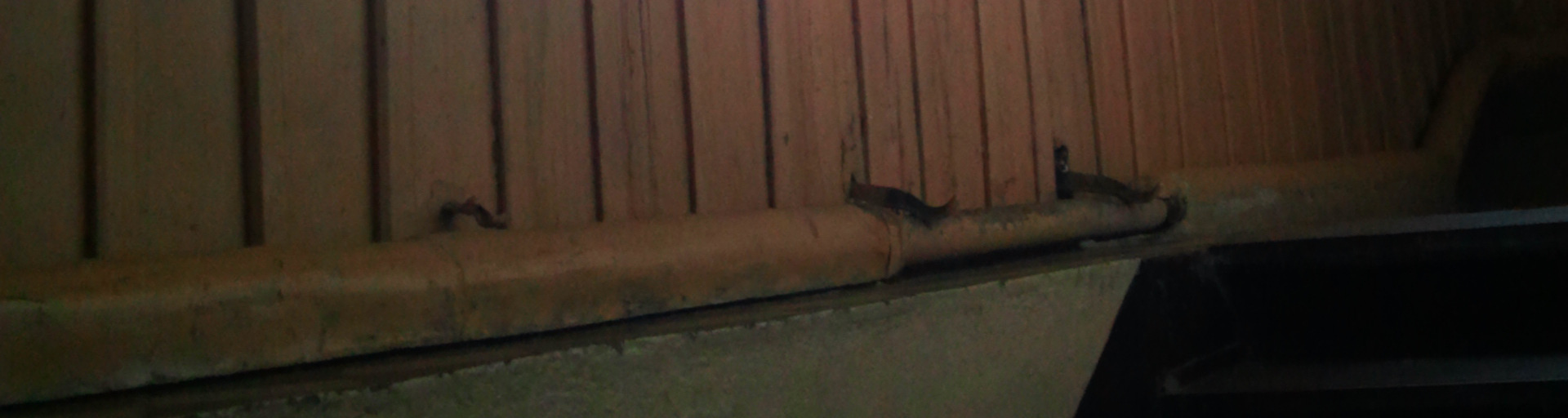

8 III. Inwentaryzacja fotograficzna stanu istniejącego budynku SP ZOZ w Szklarskiej Porębie. Fot. nr 1 Elewacja boczna łącznik przewidziany do wymiany stolarki okiennej 8
