1 Załącznik nr 9 Dokumentacja projektowa oraz specyfikacja techniczna wykonania i odbioru robót 1. Wstęp 1.1 Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru wymiany stolarki okiennej budynku Urzędu Skarbowego w Białogardzie ul. Mickiewicza Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie montażu stolarki okiennej W skład tych robót wchodzi: - demontaż starych okien drewnianych, obsadzenie stolarki okiennej, uszczelnienie styków ościeżnicy z murem obsadzenie podokienników wewnętrznych obrobienie ościeży od lica muru 1.4 Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Skrzydło-ruchoma część okna, zamocowana w ościeżnicy Ościeżnica rama służąca do zamocowania skrzydeł i osadzenia wyrobu na stałe 1.5 Ogólne wymagania dotyczące robót 2. Materiały. Wbudować należy stolarkę kompletnie wykończoną wraz z okuciami Stolarka okienna Projekt przewiduje wykonanie okien z PCV, 5 komorowych, zespolonych, 1-ramowe w kolorze białym. Okna z podwójną szybą U 1.1 W/(m,K), okucia z funkcji mikrowentylacji. Skrzydła okienne rozwierano uchylne, z wmontowanym nawiewnikiem o strumieniu przepływu powietrza minimalny 20 mł/godz. - maksymalny 50 mł/godz.. Zastosować nawiewniki higrosterowalne z regulacją przepływu powietrza, umożliwiającą stałą wentylacje pomieszczenia przy zamkniętym oknie. Nawiewniki w ilości 22 montażu w oknach wskazanych przez Zamawiającego przy podpisaniu umowy. 2.2 Okucia budowlane. Każdy wyrób stolarki budowlanej powinien być wyposażony w okucia zamykające, łączące, zabezpieczające i uchwytno-osłonowe Okucia powinny odpowiadać wymaganiom norm państwowych, a w przypadku braku takich norm wymaganiom określonym w świadectwie ITB dopuszczającym na stosowaniu wyroby stolarki budowlanej wyposażone w okucie, na które nie została ustanowiona norma Okucia stalowe powinny być zabezpieczone fabrycznie trwałymi powłokami antykorozyjnymi. Okucia niezabezpieczone należy, przed ich zamocowaniem, pokryć minią

2 ołowianą lub farbą ftalową, chromianową przeciwrdzewną. 2.3 Podokienni do okien wykonane z PCV o szerokości 30 cm biały. 2.4 Obrobienie ościeży od lica muru wykonać z płyty gipsowej lub tynk III kat c-w-gładź gipsowa wraz z pomalowaniem farbą emulsyjną. 3. Sprzęt. Roboty można wykonać przy użyciu dowolnego typu sprzętu zaakceptowanego przez Inżyniera. 4. Wykonanie robót. 4.1 Przygotowanie ościeży Przed osadzeniem stolarki należy sprawdzić dokładność wykonania ościeża, do którego ma przylegać ościeżnica. W przypadku występujących wad w wykonaniu ościeża lub zabrudzenia powierzchni ościeża, ościeże należy naprawić i oczyścić Stolarkę okienną należy zamocować w punktach rozmieszczonych w ościeżu zgodnie z wymaganiami podanymi w tabeli poniżej. Wymiary zewnętrzne (cm) Wysokość Szerokość Liczba punktów zamocowań Do 150 Do Nie mocuje się Powyżej Po 3 Do Nie mocuje się Po 3 150±200 8 Po 1 Po 3 Powyżej Po 3 Powyżej 150 Rozmieszczenie punktów zamocowań W nadprożu i progu Na stojaka Skrzydła okienne, ościeżnice powinny mieć usunięte wszystkie drobne wady powierzchniowe. 4.2 Osadzenie i uszczelnienie stolarki Osadzenie stolarki okiennej W sprawdzone i przygotowane ościeże należy wstawić stolarkę na podkładach lub listwach. Elementy kotwiące osadzić w ościeżach. Uszczelnienie ościeży należy wykonać pianką poliuretanową. Ościeża wyłożyć płytą gipsową lub tynkiem wraz z pomalowaniem osadzić podokienniki Ustawienie okna należy sprawdzić w pionie i w poziomie Dopuszczalne odchylenie od pionu powinno być mniejsze od 1 mm na 1 mm wysokości okna, nie więcej niż 3 mm. Różnice wymiarów po przekątnych nie powinny być większe od: 2 mm przy długości przekątnej do 1 m. 3 mm przy długości przekątnej do 2 m. 4 mm przy długości przekątnej powyżej 2 m. Zamocowane okno należy uszczelnić pod względem termicznym przez wypełnienie szczeliny między ościeżem a ościeżnicą materiałem izolacyjnym dopuszczonym do stosowania do tego celu świadectwem ITB. Zabrania się używać do tego celu materiałów wydzielających związki chemiczne szkodliwe dla zdrowia ludzi. Osadzone okno po zamontowaniu należy dokładnie zamknąć Osadzenie parapetów wykonywać po całkowitym osadzeniu i uszczelnieniu okien. 5. KONTOLOA JAKOŚCI ROBÓT 5.1 Ogólne zasady kontroli jakości robót

3 Każdy system profili w swojej dokumentacji technicznej ma dokładnie zawarte tolerancje zarówno, co do odkształceń samego profilu jak i jego montażu. Ogólnie można powiedzieć, że profil sam w sobie nie powinien być odkształcony więcej jak 1 mm przy przyłożeniu do niego laty pomiarowej przy wysokości do 1,5 m., przy wyższych do 1,5 mm. zaś odchyłki montażowe nie powinny przekraczać 1,5 mm od pionu czy poziomu na 1 metr. Odchylenie od pionu ościeżnic okiennych nie może przekraczać 2 mm. na metr ościeżnicy, nie więcej jednak jak 3 mm. na całą ościeżnice. Luzy przy pasowaniu okien nie mogą być większe jak 3 mm. Zamknięte skrzydła okienne nie powinny przy poruszaniu klamką wykazywać żadnych luzów. Otwarte okienne nie mogą się same zamykać. Okucia elementów powinny być zamocowane w sposób trwały. Szczelność stolarki PCV sprawdza się przez włożenie w dowolnym miejscu pomiędzy ościeżnicę a ramiaka paska papieru pakowego szerokości 2cm. Jeżeli po zamknięciu pasek nie daje się wyciągnąć bez zerwania, drzwi uznaje się za szczelne. Kontrolę jakości montażu stolarki PCV przeprowadzić zgodnie z wymaganiami producenta. 5.2 Ocena jakości powinna obejmować; sprawdzenie zgodności wymiarów, sprawdzenie jakości materiałów, z których została wykonana stolarka, sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania, sprawdzenie prawidłowości zmontowania i uszczelnienia. Roboty podlegają odbiorowi 6. Obmiar robót. Jednostką obmiarową jest: szt. wbudowanej stolarki w świetle ościeżnic 7. Odbiór robót. Wszystkie roboty w/w wymienione podlegają zasadom odbioru robót zanikających. Odbiór obejmuje wszystkie materiały podane w punkcie 2, oraz czynności wyszczególnione w punkcie 4 8. Podstawa płatności. Płatność. Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w punkcie. Cena obejmuje: dostarczenie gotowej stolarki osadzenie stolarki w przygotowanych otworach z uszczelnieniem i pełną obróbką, dopasowanie i wyregulowanie ewentualną naprawę powstałych uszkodzeń.

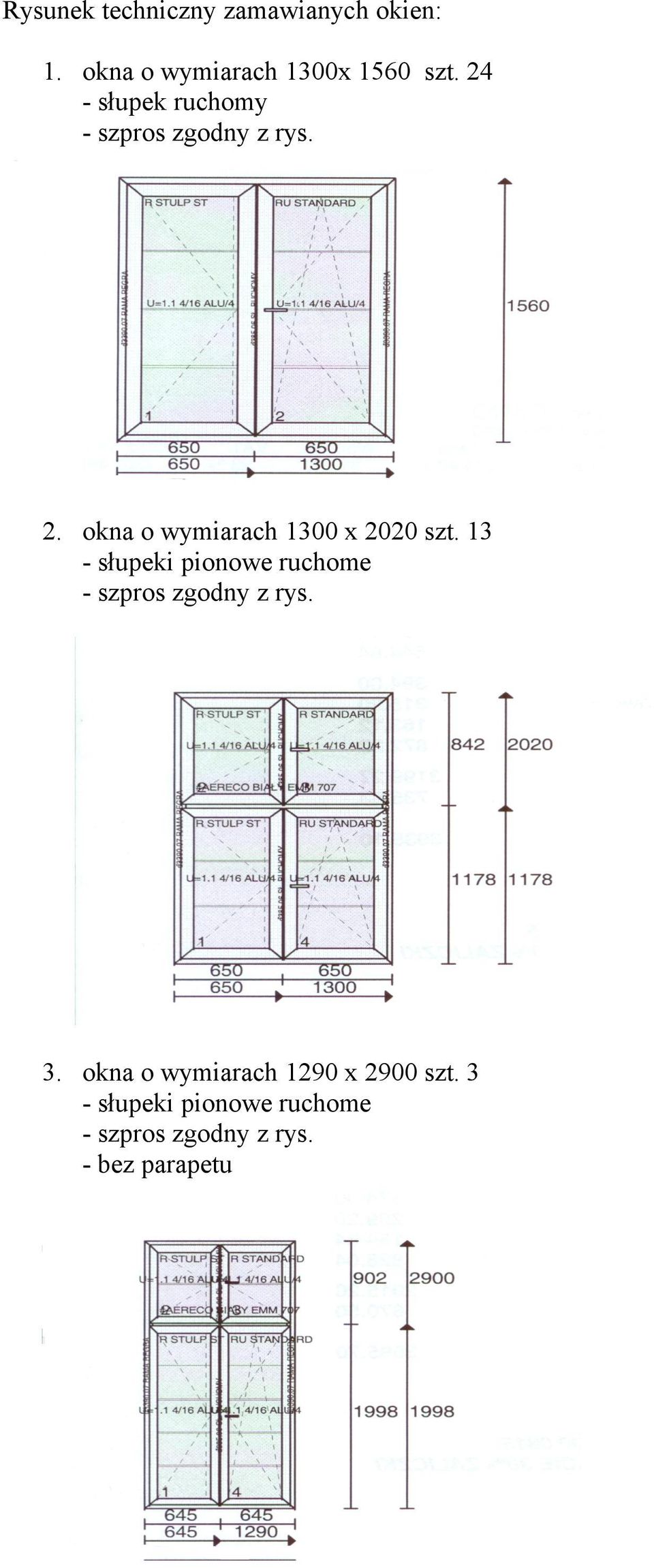

4 Rysunek techniczny zamawianych okien: 1. okna o wymiarach 1300x 1560 szt słupek ruchomy 2. okna o wymiarach 1300 x 2020 szt słupeki pionowe ruchome 3. okna o wymiarach 1290 x 2900 szt. 3 - słupeki pionowe ruchome - bez parapetu

5 4. okna o wymiarach 1250 x 2400 szt. 3 - oknoa montowane przy sobie za pomocą łącznika - szprosy zgodny z rys. 5. okna o wymiarach 1350 x 2950 szt 1 - słupek ruchomy - bez parapetu 6. okna o wymiarach 1300 x 2400 szt. 6-4 oknoa montowane przy sobie za pomocą łącznika, 2 oddzielnie w innym pomieszczeniu - szprosy zgodny z rys.

6 7. okna o wymiarach 1300 x 840 szt. 4 - słupek ruchomy 8. okna o wymiarach 3580 x 1600 szt okna o wymiarach 1790 x 1940 szt. 4

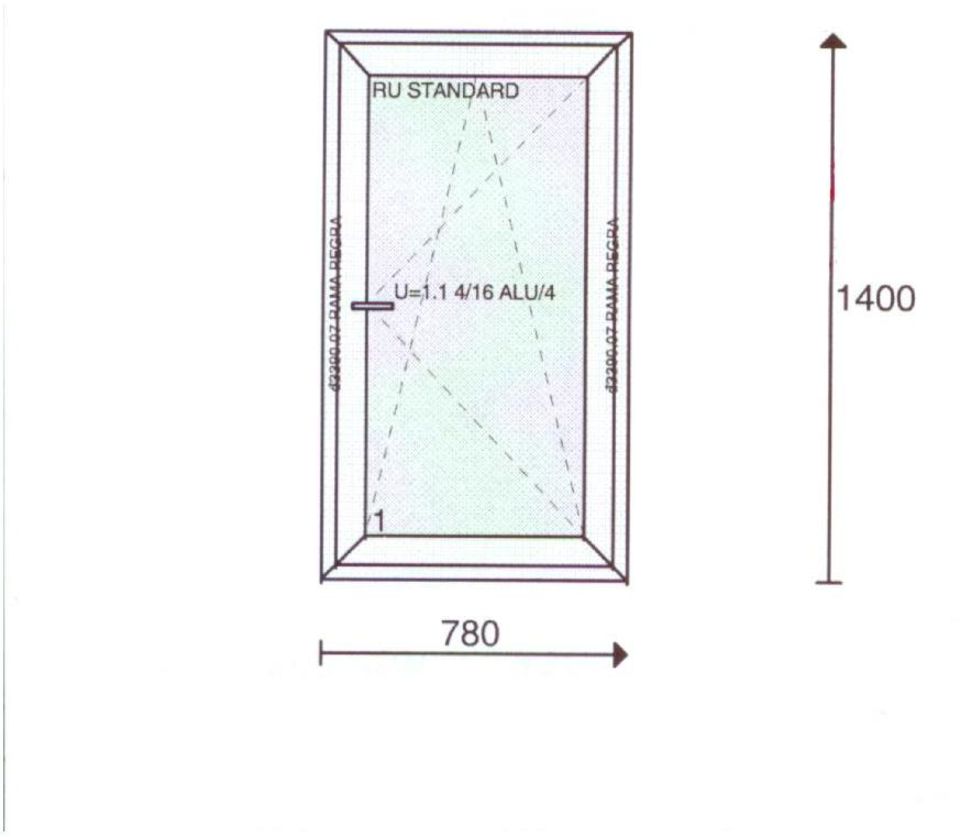

7 10. okna o wymiarach 1900 x 2020 szt. 4 - okna montowane po 2 szt. łącznie 11. okno o wymiarach 780 x 1400 szt. 1 - bez parapetu

8
