PROJEKT BUDOWLANY BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ KSZTAŁCENIA USTAWICZNEGO W RZESZOWIE, PRZY UL. SUCHARSKIEGO 4 WRAZ Z OŚWIETLENIEM TERENU

Transkrypt

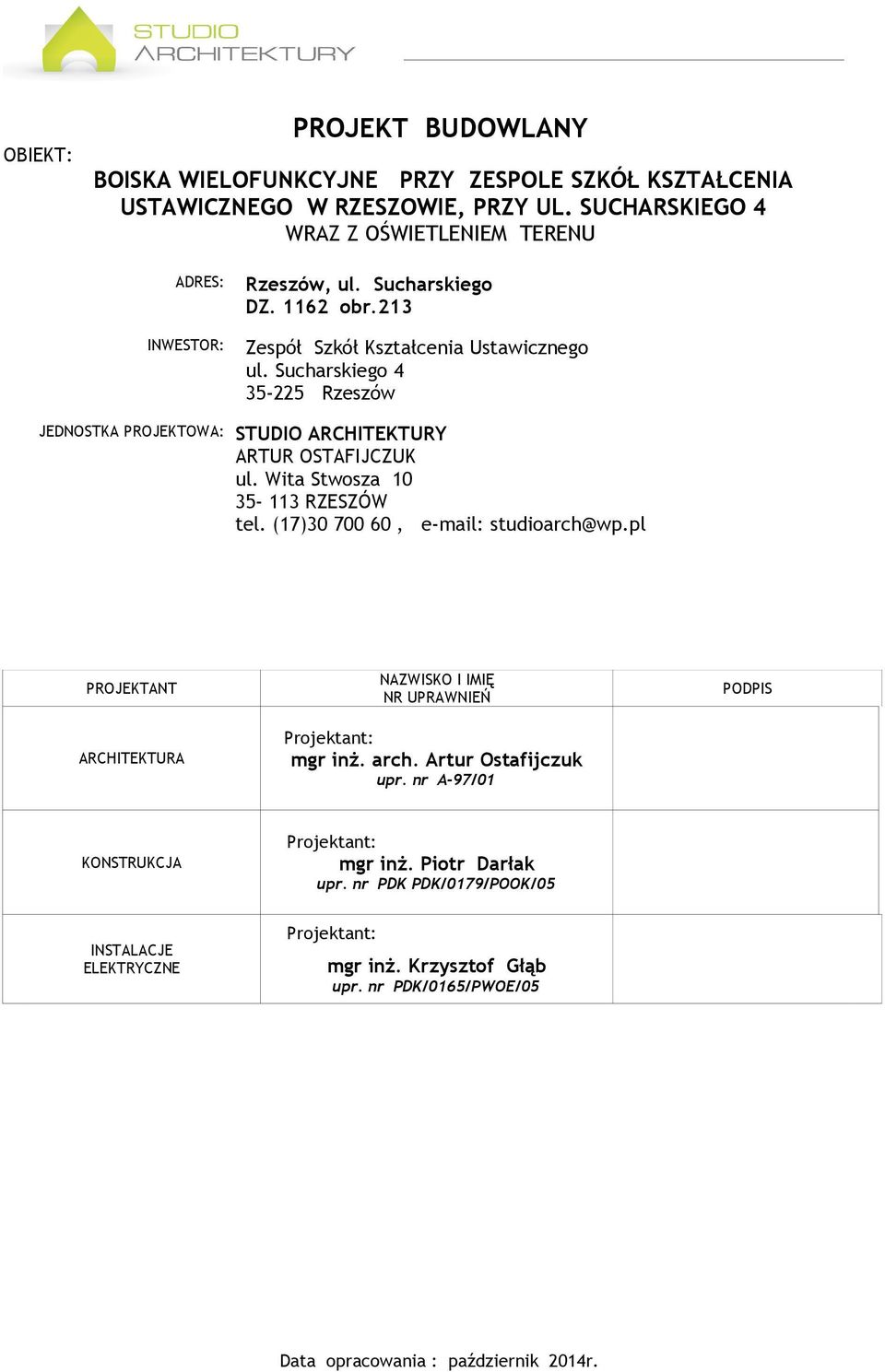

1 OBIEKT: PROJEKT BUDOWLANY BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ KSZTAŁCENIA USTAWICZNEGO W RZESZOWIE, PRZY UL. SUCHARSKIEGO 4 WRAZ Z OŚWIETLENIEM TERENU ADRES: INWESTOR: Rzeszów, ul. Sucharskiego DZ obr.213 Zespół Szkół Kształcenia Ustawicznego ul. Sucharskiego Rzeszów JEDNOSTKA PROJEKTOWA: STUDIO ARCHITEKTURY ARTUR OSTAFIJCZUK ul. Wita Stwosza RZESZÓW tel. (17) , studioarch@wp.pl PROJEKTANT ARCHITEKTURA NAZWISKO I IMIĘ NR UPRAWNIEŃ upr. nr A-97/01 PODPIS KONSTRUKCJA mgr inż. Piotr Darłak upr. nr PDK PDK/0179/POOK/05 INSTALACJE ELEKTRYCZNE mgr inż. Krzysztof Głąb upr. nr PDK/0165/PWOE/05 Data opracowania : październik 2014r.

2 TOM 1 SPIS TREŚCI 1 Strona tytułowa 2 Spis zawartości opracowania Oświadczenie projektantów o zgodności sporządzenia projektu zgodnie 3 z obowiązującymi przepisami i zasadami wiedzy technicznej 4 Opis zagospodarowania działki 5 Opis techniczny 6 Projekt zagospodarowania działki; skala 1: 500 Z-1 7 Projekt zagospodarowania; skala 1:200 Z-2 8 Przekrój A-A ; skala 1:50 A-1 9 Rzut boisk do piłki koszykowej i siatkowej; skala 1:100 A-2 10 BIOZ dla robót budowlanych 11 Opis techniczny oświetlenia i monitoringu 12 Projekt oświetlenia skala 1:200 E-1 13 Projekt monitoringu skala 1:200 E-2 14 Schemat ideowy rozdzielni oświetlenia terenu boisk E-3 15 Schemat ideowy zasilania oświetlenia terenu boisk E-4 16 BIOZ dla robót elektrycznych TOM 2 Kosztorys inwestorski- boiska wielofunkcyjne wraz z przedmiarem (branża 1 budowlana) 2 Kosztorys inwestorski oświetlenie boisk wraz z przedmiarem 3 Kosztorys inwestorski monitoring boisk wraz z przedmiarem TOM 3 Specyfikacja techniczna wykonania i odbioru robót

3 OŚWIADCZENIE OBIEKT: BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ KSZTAŁCENIA USTAWICZNEGO W RZESZOWIE, PRZY UL. SUCHARSKIEGO 4 WRAZ Z OŚWIETLENIEM TERENU ADRES: INWESTOR: Rzeszów, ul. Sucharskiego DZ obr. 213 Zespół Szkół Kształcenia Ustawicznego ul. Sucharskiego Rzeszów Działając na podstawie art. 20 ust. 4 prawa budowlanego oświadczam, że projekt budowlany - został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. PROJEKTANT NAZWISKO I IMIĘ NR UPRAWNIE PODPIS ARCHITEKTURA upr. nr ewid. A-97/01 KONSTRUKCJA mgr inż. Piotr Darłak upr. nr ewid. PDK/0179/POOK/05 INSTALACJE ELEKTRYCZNE mgr inż. Krzysztof Głąb upr. nr ewid. PDK/0165/PWOE/05 DATA OPRACOWANIA: październik 2014 r.

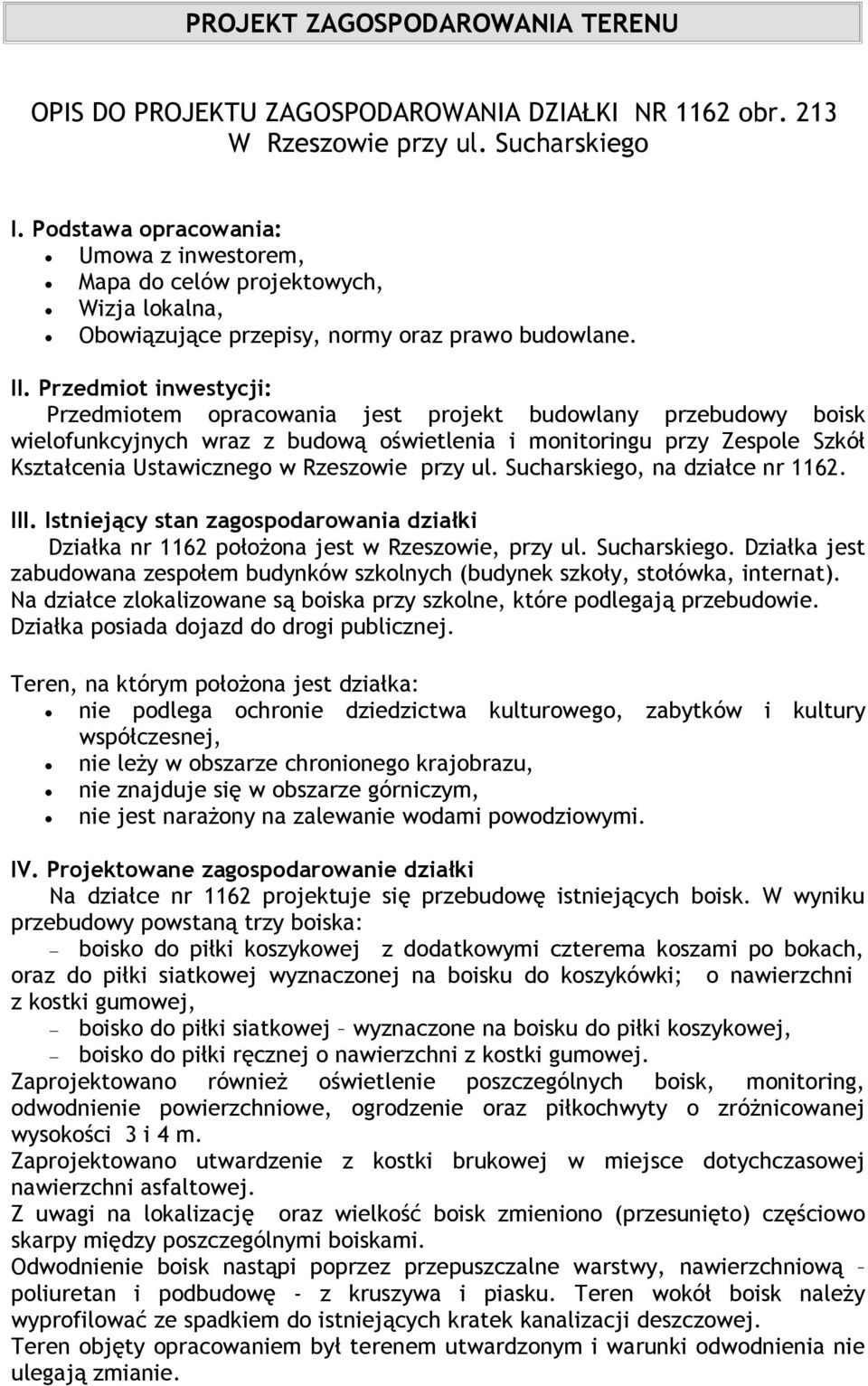

4 PROJEKT ZAGOSPODAROWANIA TERENU OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI NR 1162 obr. 213 W Rzeszowie przy ul. Sucharskiego I. Podstawa opracowania: Umowa z inwestorem, Mapa do celów projektowych, Wizja lokalna, Obowiązujące przepisy, normy oraz prawo budowlane. II. Przedmiot inwestycji: Przedmiotem opracowania jest projekt budowlany przebudowy boisk wielofunkcyjnych wraz z budową oświetlenia i monitoringu przy Zespole Szkół Kształcenia Ustawicznego w Rzeszowie przy ul. Sucharskiego, na działce nr III. Istniejący stan zagospodarowania działki Działka nr 1162 położona jest w Rzeszowie, przy ul. Sucharskiego. Działka jest zabudowana zespołem budynków szkolnych (budynek szkoły, stołówka, internat). Na działce zlokalizowane są boiska przy szkolne, które podlegają przebudowie. Działka posiada dojazd do drogi publicznej. Teren, na którym położona jest działka: nie podlega ochronie dziedzictwa kulturowego, zabytków i kultury współczesnej, nie leży w obszarze chronionego krajobrazu, nie znajduje się w obszarze górniczym, nie jest narażony na zalewanie wodami powodziowymi. IV. Projektowane zagospodarowanie działki Na działce nr 1162 projektuje się przebudowę istniejących boisk. W wyniku przebudowy powstaną trzy boiska: boisko do piłki koszykowej z dodatkowymi czterema koszami po bokach, oraz do piłki siatkowej wyznaczonej na boisku do koszykówki; o nawierzchni z kostki gumowej, boisko do piłki siatkowej wyznaczone na boisku do piłki koszykowej, boisko do piłki ręcznej o nawierzchni z kostki gumowej. Zaprojektowano również oświetlenie poszczególnych boisk, monitoring, odwodnienie powierzchniowe, ogrodzenie oraz piłkochwyty o zróżnicowanej wysokości 3 i 4 m. Zaprojektowano utwardzenie z kostki brukowej w miejsce dotychczasowej nawierzchni asfaltowej. Z uwagi na lokalizację oraz wielkość boisk zmieniono (przesunięto) częściowo skarpy między poszczególnymi boiskami. Odwodnienie boisk nastąpi poprzez przepuszczalne warstwy, nawierzchniową poliuretan i podbudowę - z kruszywa i piasku. Teren wokół boisk należy wyprofilować ze spadkiem do istniejących kratek kanalizacji deszczowej. Teren objęty opracowaniem był terenem utwardzonym i warunki odwodnienia nie ulegają zmianie.

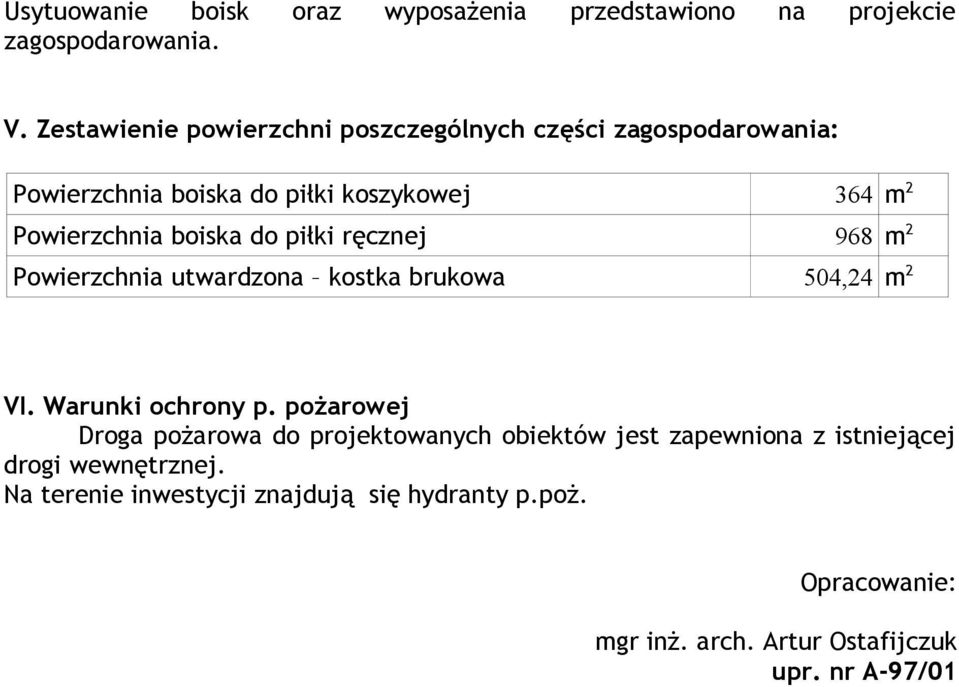

5 Usytuowanie boisk oraz wyposażenia przedstawiono na projekcie zagospodarowania. V. Zestawienie powierzchni poszczególnych części zagospodarowania: Powierzchnia boiska do piłki koszykowej 364 m 2 Powierzchnia boiska do piłki ręcznej 968 m 2 Powierzchnia utwardzona kostka brukowa 504,24 m 2 VI. Warunki ochrony p. pożarowej Droga pożarowa do projektowanych obiektów jest zapewniona z istniejącej drogi wewnętrznej. Na terenie inwestycji znajdują się hydranty p.poż. Opracowanie: upr. nr A-97/01

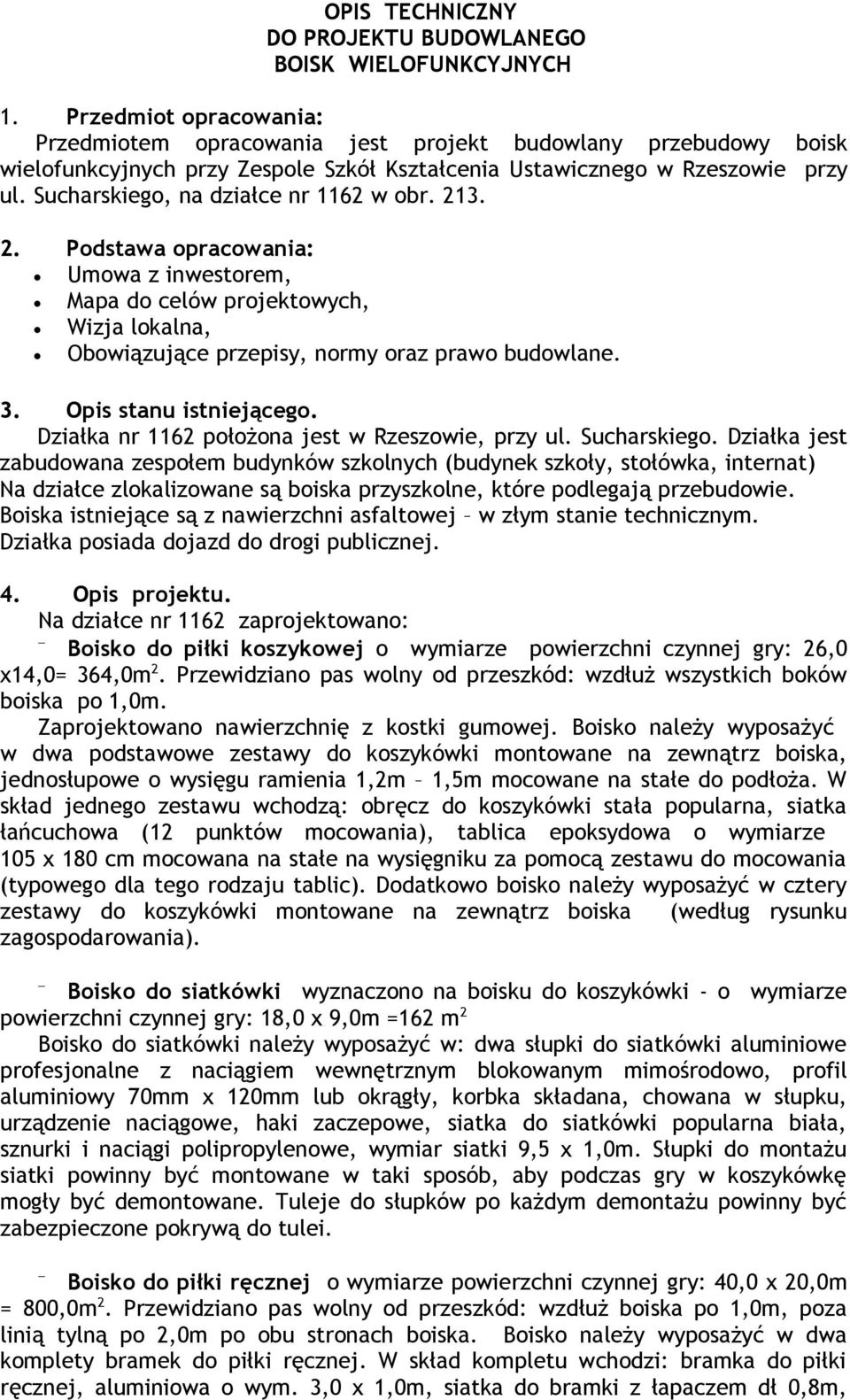

6 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO BOISK WIELOFUNKCYJNYCH 1. Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany przebudowy boisk wielofunkcyjnych przy Zespole Szkół Kształcenia Ustawicznego w Rzeszowie przy ul. Sucharskiego, na działce nr 1162 w obr Podstawa opracowania: Umowa z inwestorem, Mapa do celów projektowych, Wizja lokalna, Obowiązujące przepisy, normy oraz prawo budowlane. 3. Opis stanu istniejącego. Działka nr 1162 położona jest w Rzeszowie, przy ul. Sucharskiego. Działka jest zabudowana zespołem budynków szkolnych (budynek szkoły, stołówka, internat) Na działce zlokalizowane są boiska przyszkolne, które podlegają przebudowie. Boiska istniejące są z nawierzchni asfaltowej w złym stanie technicznym. Działka posiada dojazd do drogi publicznej. 4. Opis projektu. Na działce nr 1162 zaprojektowano: Boisko do piłki koszykowej o wymiarze powierzchni czynnej gry: 26,0 x14,0= 364,0m 2. Przewidziano pas wolny od przeszkód: wzdłuż wszystkich boków boiska po 1,0m. Zaprojektowano nawierzchnię z kostki gumowej. Boisko należy wyposażyć w dwa podstawowe zestawy do koszykówki montowane na zewnątrz boiska, jednosłupowe o wysięgu ramienia 1,2m 1,5m mocowane na stałe do podłoża. W skład jednego zestawu wchodzą: obręcz do koszykówki stała popularna, siatka łańcuchowa (12 punktów mocowania), tablica epoksydowa o wymiarze 105 x 180 cm mocowana na stałe na wysięgniku za pomocą zestawu do mocowania (typowego dla tego rodzaju tablic). Dodatkowo boisko należy wyposażyć w cztery zestawy do koszykówki montowane na zewnątrz boiska (według rysunku zagospodarowania). Boisko do siatkówki wyznaczono na boisku do koszykówki - o wymiarze powierzchni czynnej gry: 18,0 x 9,0m =162 m 2 Boisko do siatkówki należy wyposażyć w: dwa słupki do siatkówki aluminiowe profesjonalne z naciągiem wewnętrznym blokowanym mimośrodowo, profil aluminiowy 70mm x 120mm lub okrągły, korbka składana, chowana w słupku, urządzenie naciągowe, haki zaczepowe, siatka do siatkówki popularna biała, sznurki i naciągi polipropylenowe, wymiar siatki 9,5 x 1,0m. Słupki do montażu siatki powinny być montowane w taki sposób, aby podczas gry w koszykówkę mogły być demontowane. Tuleje do słupków po każdym demontażu powinny być zabezpieczone pokrywą do tulei. Boisko do piłki ręcznej o wymiarze powierzchni czynnej gry: 40,0 x 20,0m = 800,0m 2. Przewidziano pas wolny od przeszkód: wzdłuż boiska po 1,0m, poza linią tylną po 2,0m po obu stronach boiska. Boisko należy wyposażyć w dwa komplety bramek do piłki ręcznej. W skład kompletu wchodzi: bramka do piłki ręcznej, aluminiowa o wym. 3,0 x 1,0m, siatka do bramki z łapaczem dł 0,8m,

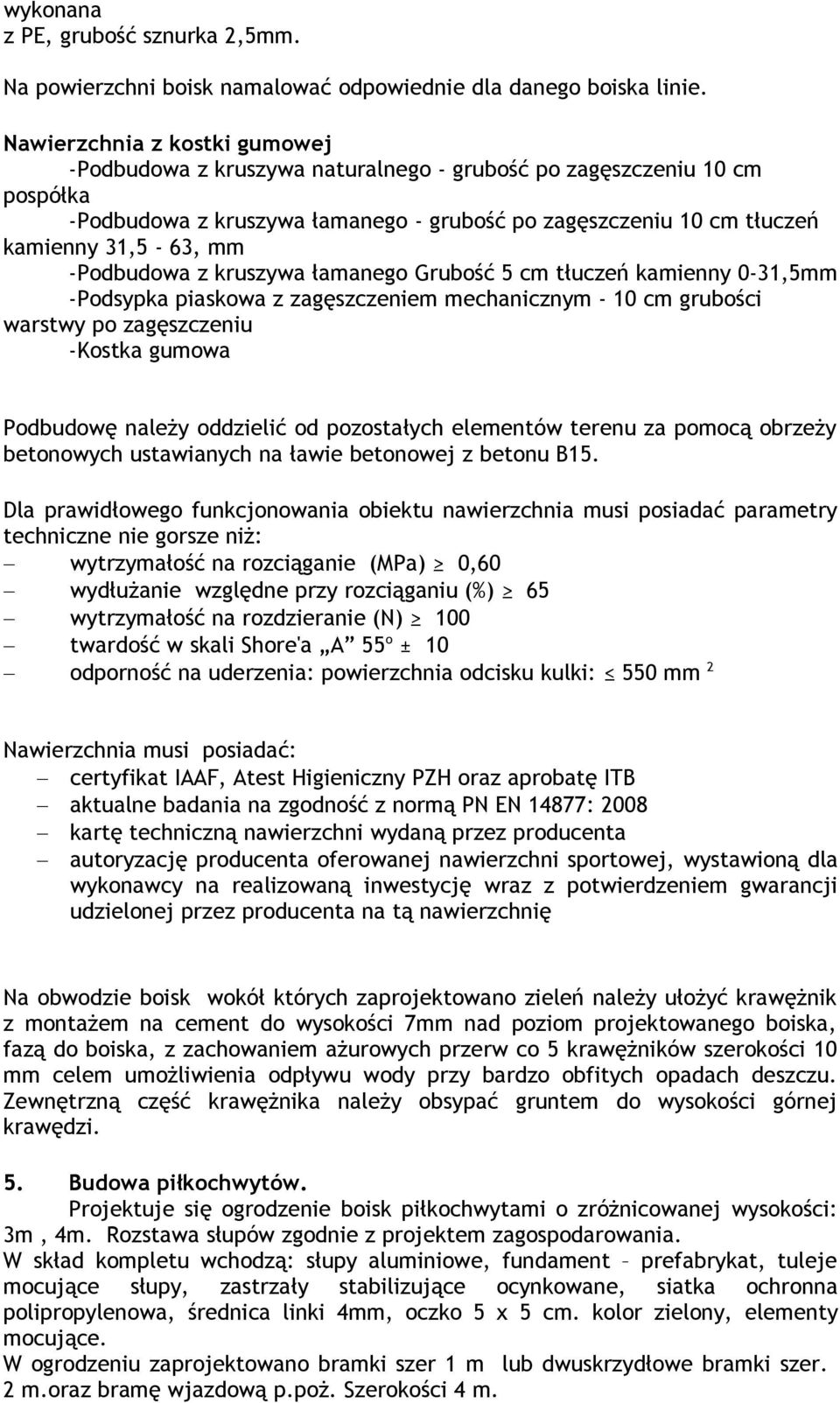

7 wykonana z PE, grubość sznurka 2,5mm. Na powierzchni boisk namalować odpowiednie dla danego boiska linie. Nawierzchnia z kostki gumowej -Podbudowa z kruszywa naturalnego - grubość po zagęszczeniu 10 cm pospółka -Podbudowa z kruszywa łamanego - grubość po zagęszczeniu 10 cm tłuczeń kamienny 31,5-63, mm -Podbudowa z kruszywa łamanego Grubość 5 cm tłuczeń kamienny 0-31,5mm -Podsypka piaskowa z zagęszczeniem mechanicznym - 10 cm grubości warstwy po zagęszczeniu -Kostka gumowa Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży betonowych ustawianych na ławie betonowej z betonu B15. Dla prawidłowego funkcjonowania obiektu nawierzchnia musi posiadać parametry techniczne nie gorsze niż: wytrzymałość na rozciąganie (MPa) 0,60 wydłużanie względne przy rozciąganiu (%) 65 wytrzymałość na rozdzieranie (N) 100 twardość w skali Shore'a A 55 o ± 10 odporność na uderzenia: powierzchnia odcisku kulki: 550 mm 2 Nawierzchnia musi posiadać: certyfikat IAAF, Atest Higieniczny PZH oraz aprobatę ITB aktualne badania na zgodność z normą PN EN 14877: 2008 kartę techniczną nawierzchni wydaną przez producenta autoryzację producenta oferowanej nawierzchni sportowej, wystawioną dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię Na obwodzie boisk wokół których zaprojektowano zieleń należy ułożyć krawężnik z montażem na cement do wysokości 7mm nad poziom projektowanego boiska, fazą do boiska, z zachowaniem ażurowych przerw co 5 krawężników szerokości 10 mm celem umożliwienia odpływu wody przy bardzo obfitych opadach deszczu. Zewnętrzną część krawężnika należy obsypać gruntem do wysokości górnej krawędzi. 5. Budowa piłkochwytów. Projektuje się ogrodzenie boisk piłkochwytami o zróżnicowanej wysokości: 3m, 4m. Rozstawa słupów zgodnie z projektem zagospodarowania. W skład kompletu wchodzą: słupy aluminiowe, fundament prefabrykat, tuleje mocujące słupy, zastrzały stabilizujące ocynkowane, siatka ochronna polipropylenowa, średnica linki 4mm, oczko 5 x 5 cm. kolor zielony, elementy mocujące. W ogrodzeniu zaprojektowano bramki szer 1 m lub dwuskrzydłowe bramki szer. 2 m.oraz bramę wjazdową p.poż. Szerokości 4 m.

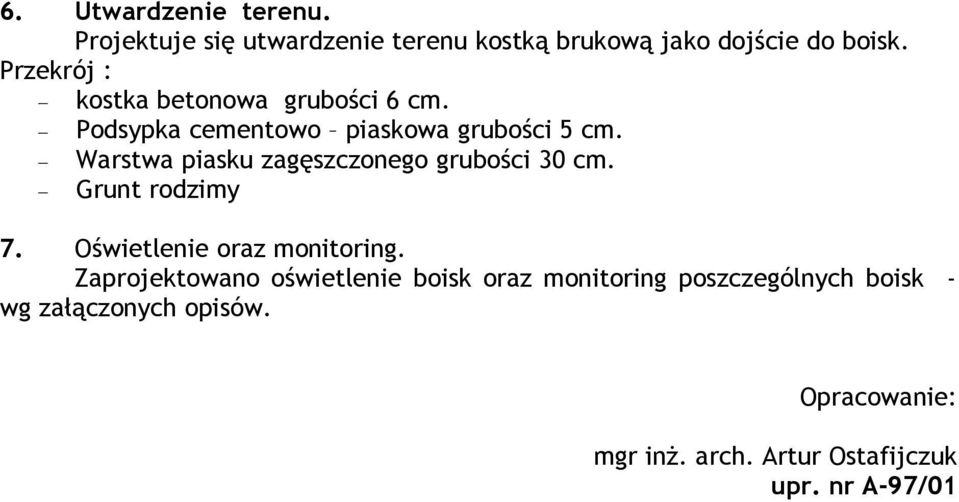

8 6. Utwardzenie terenu. Projektuje się utwardzenie terenu kostką brukową jako dojście do boisk. Przekrój : kostka betonowa grubości 6 cm. Podsypka cementowo piaskowa grubości 5 cm. Warstwa piasku zagęszczonego grubości 30 cm. Grunt rodzimy 7. Oświetlenie oraz monitoring. Zaprojektowano oświetlenie boisk oraz monitoring poszczególnych boisk - wg załączonych opisów. Opracowanie: upr. nr A-97/01

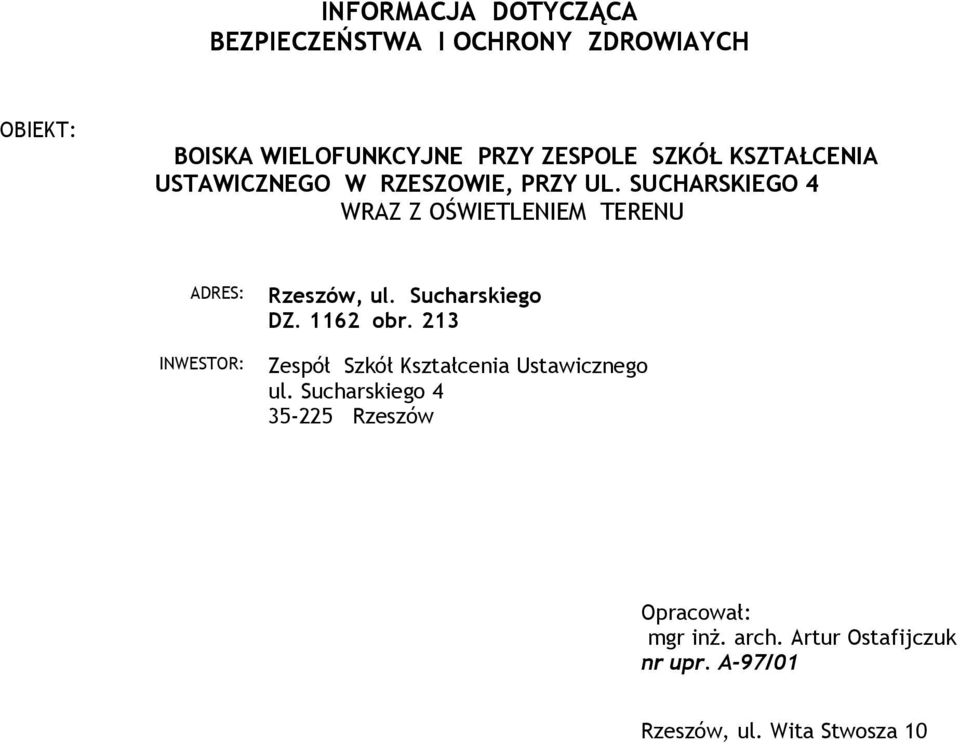

9 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIAYCH OBIEKT: BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ KSZTAŁCENIA USTAWICZNEGO W RZESZOWIE, PRZY UL. SUCHARSKIEGO 4 WRAZ Z OŚWIETLENIEM TERENU ADRES: INWESTOR: Rzeszów, ul. Sucharskiego DZ obr. 213 Zespół Szkół Kształcenia Ustawicznego ul. Sucharskiego Rzeszów Opracował: nr upr. A-97/01 Rzeszów, ul. Wita Stwosza 10

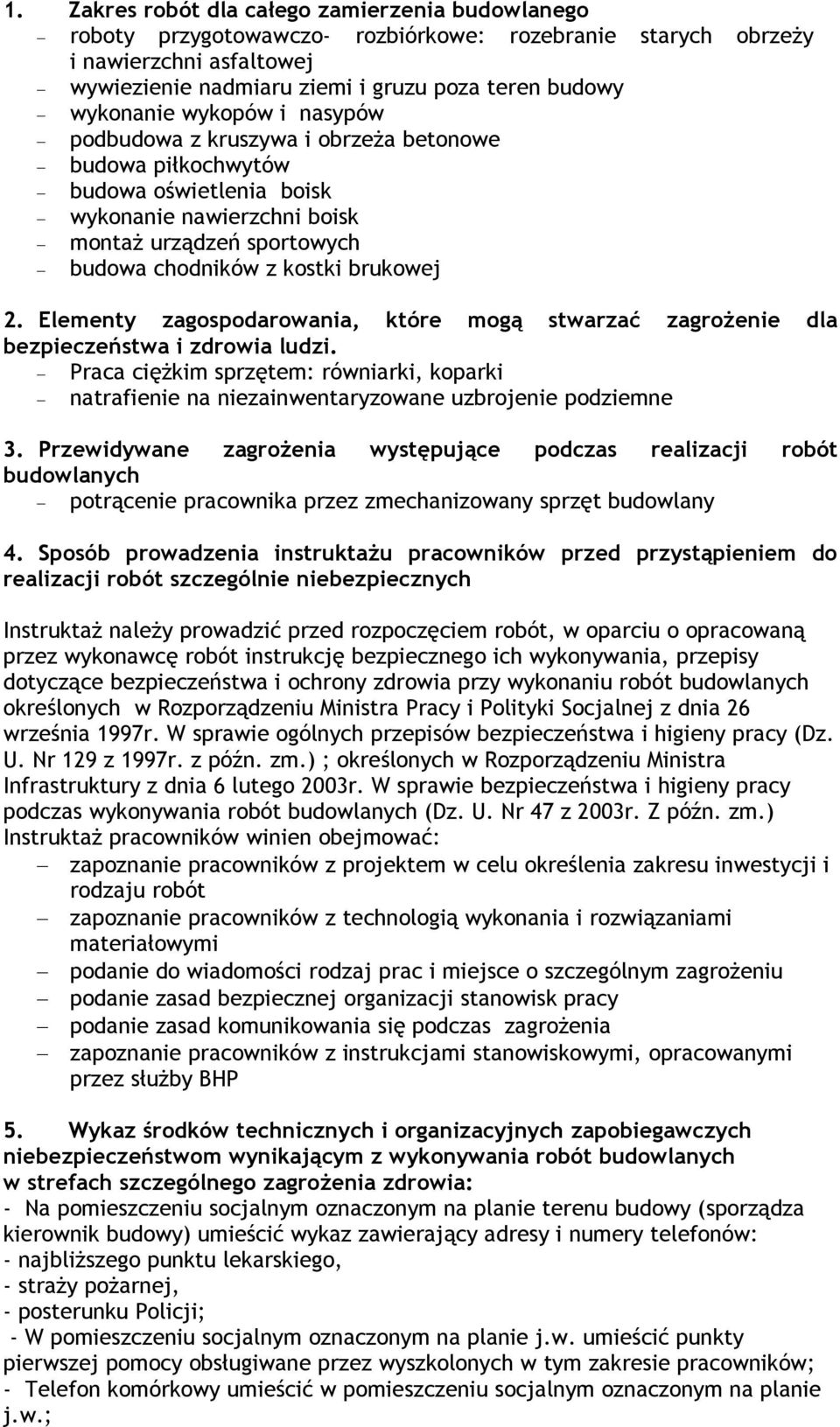

10 1. Zakres robót dla całego zamierzenia budowlanego roboty przygotowawczo- rozbiórkowe: rozebranie starych obrzeży i nawierzchni asfaltowej wywiezienie nadmiaru ziemi i gruzu poza teren budowy wykonanie wykopów i nasypów podbudowa z kruszywa i obrzeża betonowe budowa piłkochwytów budowa oświetlenia boisk wykonanie nawierzchni boisk montaż urządzeń sportowych budowa chodników z kostki brukowej 2. Elementy zagospodarowania, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi. Praca ciężkim sprzętem: równiarki, koparki natrafienie na niezainwentaryzowane uzbrojenie podziemne 3. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych potrącenie pracownika przez zmechanizowany sprzęt budowlany 4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Instruktaż należy prowadzić przed rozpoczęciem robót, w oparciu o opracowaną przez wykonawcę robót instrukcję bezpiecznego ich wykonywania, przepisy dotyczące bezpieczeństwa i ochrony zdrowia przy wykonaniu robót budowlanych określonych w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. W sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 z 1997r. z późn. zm.) ; określonych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003r. Z późn. zm.) Instruktaż pracowników winien obejmować: zapoznanie pracowników z projektem w celu określenia zakresu inwestycji i rodzaju robót zapoznanie pracowników z technologią wykonania i rozwiązaniami materiałowymi podanie do wiadomości rodzaj prac i miejsce o szczególnym zagrożeniu podanie zasad bezpiecznej organizacji stanowisk pracy podanie zasad komunikowania się podczas zagrożenia zapoznanie pracowników z instrukcjami stanowiskowymi, opracowanymi przez służby BHP 5. Wykaz środków technicznych i organizacyjnych zapobiegawczych niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia: - Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy (sporządza kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego, - straży pożarnej, - posterunku Policji; - W pomieszczeniu socjalnym oznaczonym na planie j.w. umieścić punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników; - Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w.;

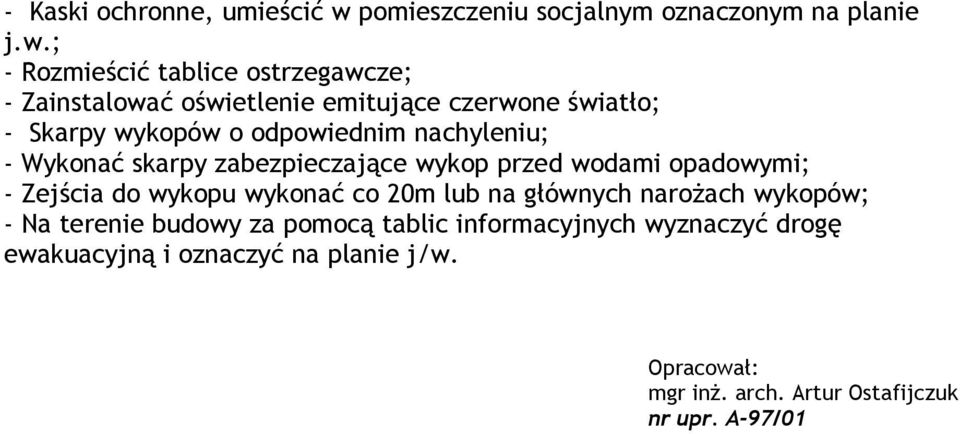

11 - Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w.; - Rozmieścić tablice ostrzegawcze; - Zainstalować oświetlenie emitujące czerwone światło; - Skarpy wykopów o odpowiednim nachyleniu; - Wykonać skarpy zabezpieczające wykop przed wodami opadowymi; - Zejścia do wykopu wykonać co 20m lub na głównych narożach wykopów; - Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie j/w. Opracował: nr upr. A-97/01
