PROJEKT BUDOWLANY BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ NR 2 W RZESZOWIE, PRZY AL. REJTANA 3 WRAZ Z OŚWIETLENIEM I ODWODNIENIEM

Transkrypt

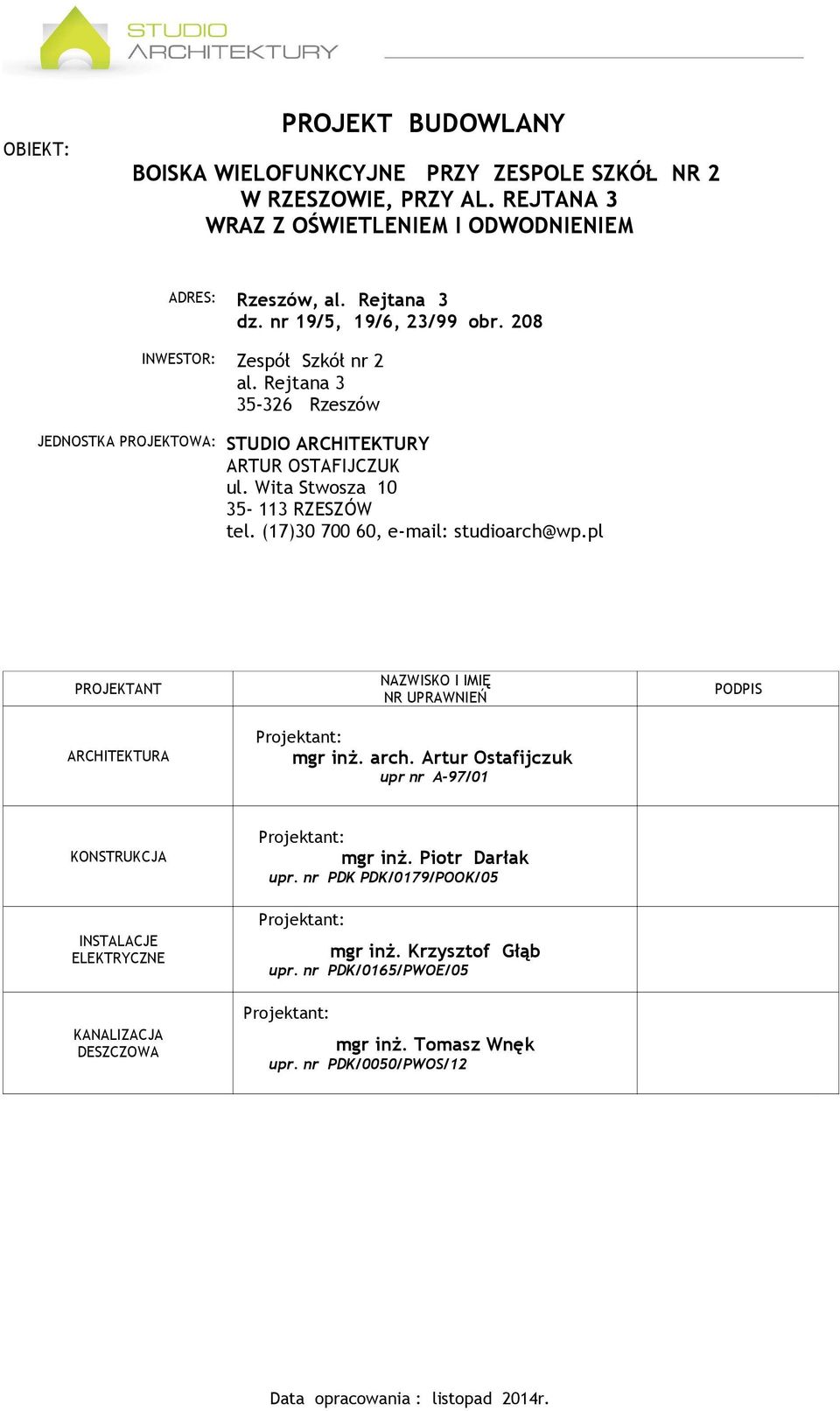

1 OBIEKT: PROJEKT BUDOWLANY BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ NR 2 W RZESZOWIE, PRZY AL. REJTANA 3 WRAZ Z OŚWIETLENIEM I ODWODNIENIEM ADRES: Rzeszów, al. Rejtana 3 dz. nr 19/5, 19/6, 23/99 obr. 208 INWESTOR: Zespół Szkół nr 2 al. Rejtana Rzeszów JEDNOSTKA PROJEKTOWA: STUDIO ARCHITEKTURY ARTUR OSTAFIJCZUK ul. Wita Stwosza RZESZÓW tel. (17) , studioarch@wp.pl PROJEKTANT ARCHITEKTURA NAZWISKO I IMIĘ NR UPRAWNIEŃ mgr inż. arch. Artur Ostafijczuk upr nr A-97/01 PODPIS KONSTRUKCJA mgr inż. Piotr Darłak upr. nr PDK PDK/0179/POOK/05 INSTALACJE ELEKTRYCZNE KANALIZACJA DESZCZOWA mgr inż. Krzysztof Głąb upr. nr PDK/0165/PWOE/05 mgr inż. Tomasz Wnęk upr. nr PDK/0050/PWOS/12 Data opracowania : listopad 2014r.

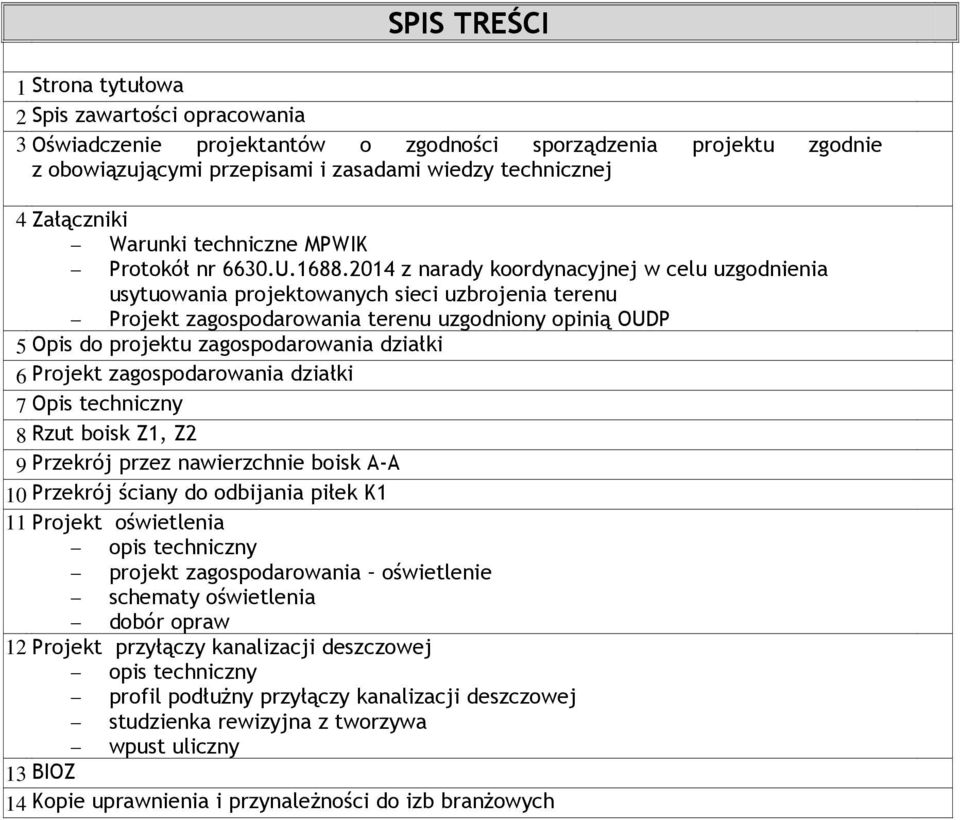

2 SPIS TREŚCI 1 Strona tytułowa 2 Spis zawartości opracowania 3Oświadczenie projektantów o zgodności sporządzenia projektu zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej 4 Załączniki Warunki techniczne MPWIK Protokół nr 6630.U z narady koordynacyjnej w celu uzgodnienia usytuowania projektowanych sieci uzbrojenia terenu Projekt zagospodarowania terenu uzgodniony opinią OUDP 5 Opis do projektu zagospodarowania działki 6Projekt zagospodarowania działki 7 Opis techniczny 8Rzut boisk Z1, Z2 9 Przekrój przez nawierzchnie boisk A-A 10 Przekrój ściany do odbijania piłek K1 11 Projekt oświetlenia opis techniczny projekt zagospodarowania oświetlenie schematy oświetlenia dobór opraw 12 Projekt przyłączy kanalizacji deszczowej opis techniczny profil podłużny przyłączy kanalizacji deszczowej studzienka rewizyjna z tworzywa wpust uliczny 13 BIOZ 14 Kopie uprawnienia i przynależności do izb branżowych

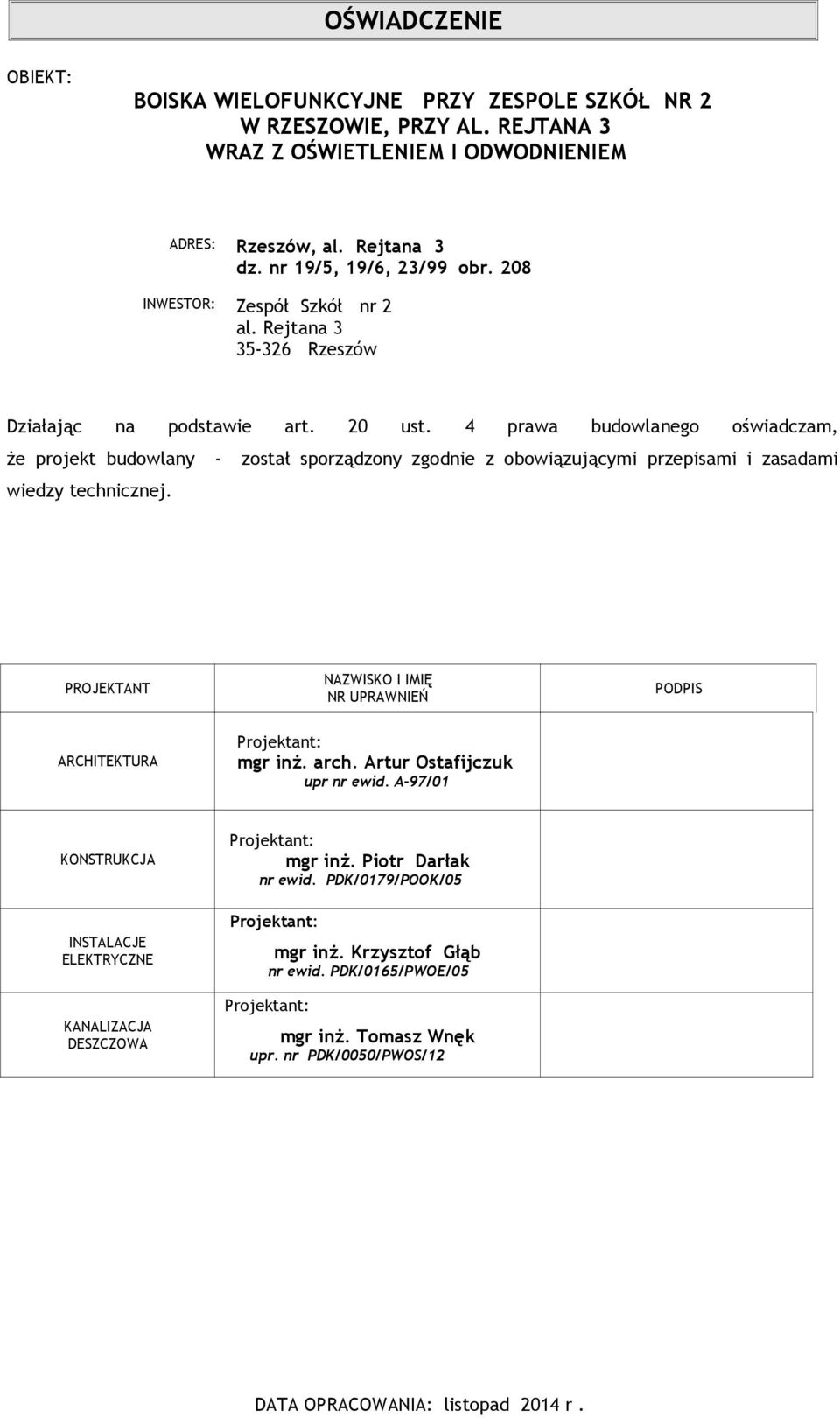

3 OŚWIADCZENIE OBIEKT: BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ NR 2 W RZESZOWIE, PRZY AL. REJTANA 3 WRAZ Z OŚWIETLENIEM I ODWODNIENIEM ADRES: Rzeszów, al. Rejtana 3 dz. nr 19/5, 19/6, 23/99 obr. 208 INWESTOR: Zespół Szkół nr 2 al. Rejtana Rzeszów Działając na podstawie art. 20 ust. 4 prawa budowlanego oświadczam, że projekt budowlany - został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. PROJEKTANT NAZWISKO I IMIĘ NR UPRAWNIEŃ PODPIS ARCHITEKTURA mgr inż. arch. Artur Ostafijczuk upr nr ewid. A-97/01 KONSTRUKCJA mgr inż. Piotr Darłak nr ewid. PDK/0179/POOK/05 INSTALACJE ELEKTRYCZNE KANALIZACJA DESZCZOWA mgr inż. Krzysztof Głąb nr ewid. PDK/0165/PWOE/05 mgr inż. Tomasz Wnęk upr. nr PDK/0050/PWOS/12 DATA OPRACOWANIA: listopad 2014 r.

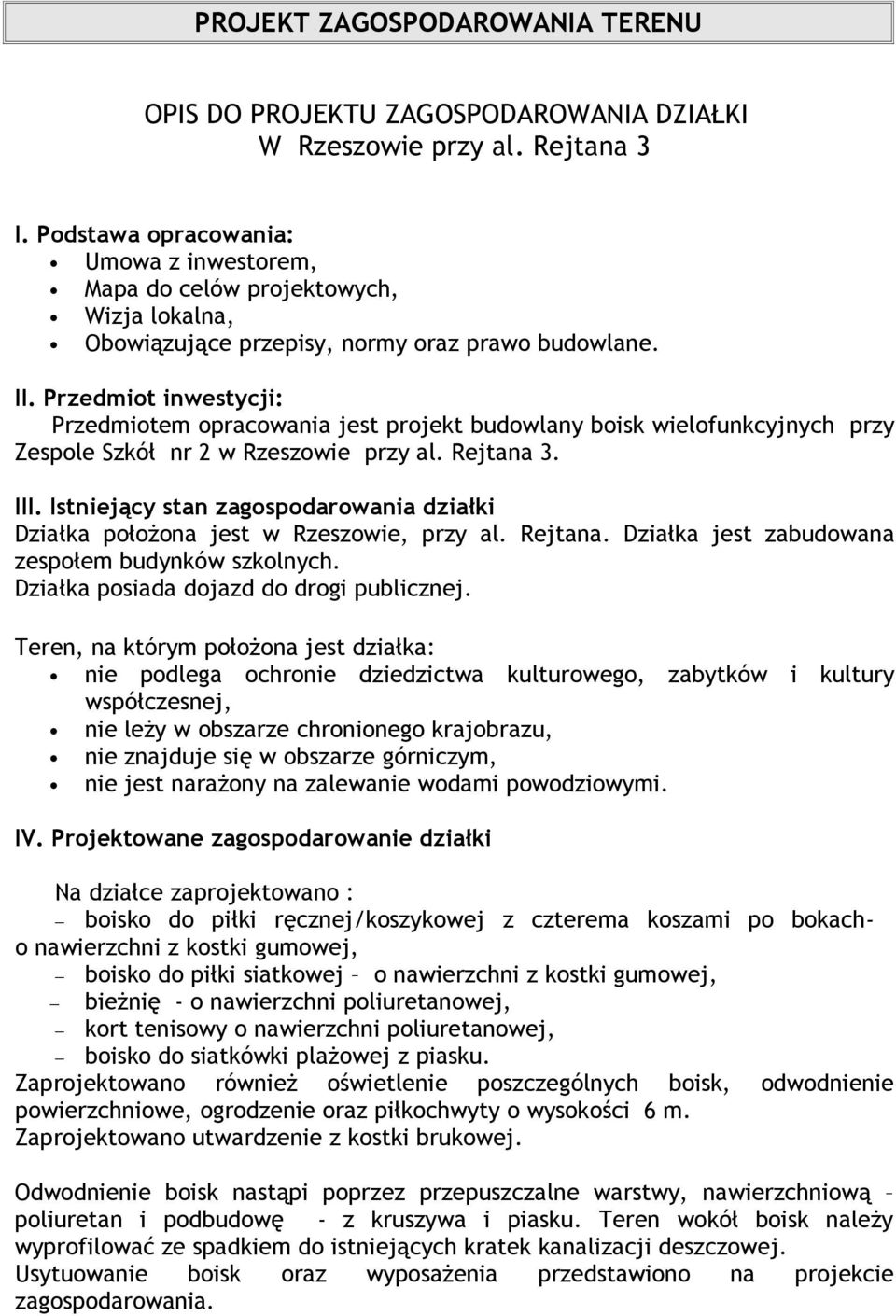

4 PROJEKT ZAGOSPODAROWANIA TERENU OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI W Rzeszowie przy al. Rejtana 3 I. Podstawa opracowania: Umowa z inwestorem, Mapa do celów projektowych, Wizja lokalna, Obowiązujące przepisy, normy oraz prawo budowlane. II. Przedmiot inwestycji: Przedmiotem opracowania jest projekt budowlany boisk wielofunkcyjnych przy Zespole Szkół nr 2 w Rzeszowie przy al. Rejtana 3. III. Istniejący stan zagospodarowania działki Działka położona jest w Rzeszowie, przy al. Rejtana. Działka jest zabudowana zespołem budynków szkolnych. Działka posiada dojazd do drogi publicznej. Teren, na którym położona jest działka: nie podlega ochronie dziedzictwa kulturowego, zabytków i kultury współczesnej, nie leży w obszarze chronionego krajobrazu, nie znajduje się w obszarze górniczym, nie jest narażony na zalewanie wodami powodziowymi. IV. Projektowane zagospodarowanie działki Na działce zaprojektowano : boisko do piłki ręcznej/koszykowej z czterema koszami po bokacho nawierzchni z kostki gumowej, boisko do piłki siatkowej o nawierzchni z kostki gumowej, bieżnię - o nawierzchni poliuretanowej, kort tenisowy o nawierzchni poliuretanowej, boisko do siatkówki plażowej z piasku. Zaprojektowano również oświetlenie poszczególnych boisk, odwodnienie powierzchniowe, ogrodzenie oraz piłkochwyty o wysokości 6 m. Zaprojektowano utwardzenie z kostki brukowej. Odwodnienie boisk nastąpi poprzez przepuszczalne warstwy, nawierzchniową poliuretan i podbudowę - z kruszywa i piasku. Teren wokół boisk należy wyprofilować ze spadkiem do istniejących kratek kanalizacji deszczowej. Usytuowanie boisk oraz wyposażenia przedstawiono na projekcie zagospodarowania.

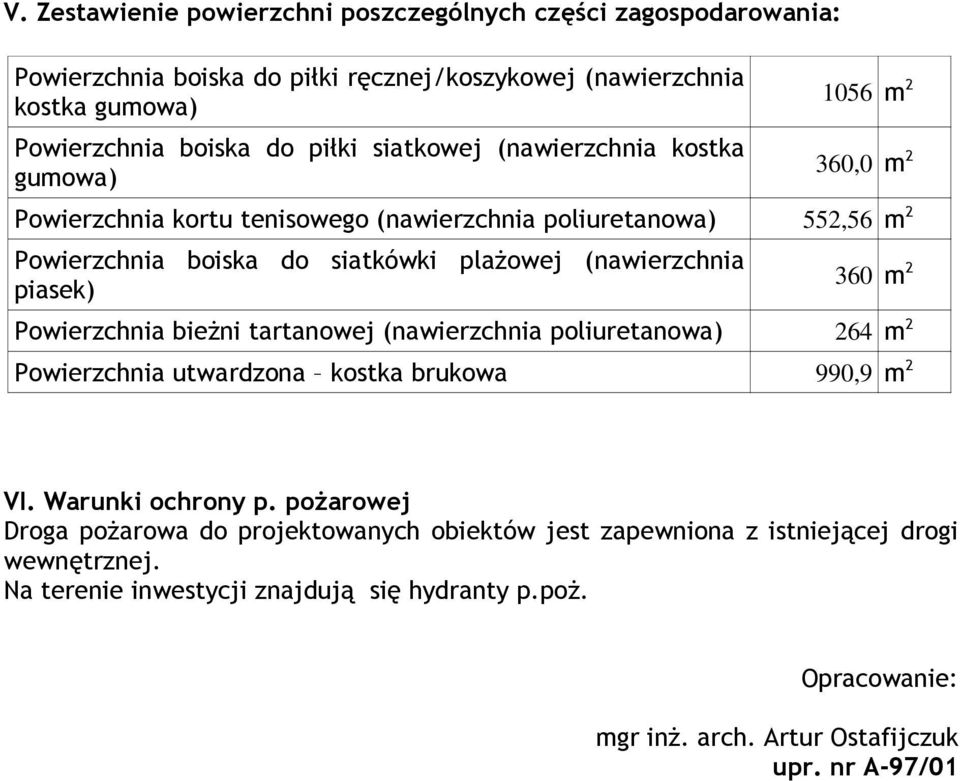

5 V. Zestawienie powierzchni poszczególnych części zagospodarowania: Powierzchnia boiska do piłki ręcznej/koszykowej (nawierzchnia kostka gumowa) Powierzchnia boiska do piłki siatkowej (nawierzchnia kostka gumowa) 1056 m 2 360,0 m 2 Powierzchnia kortu tenisowego (nawierzchnia poliuretanowa) 552,56 m 2 Powierzchnia boiska do siatkówki plażowej (nawierzchnia piasek) 360 m 2 Powierzchnia bieżni tartanowej (nawierzchnia poliuretanowa) 264 m 2 Powierzchnia utwardzona kostka brukowa 990,9 m 2 VI. Warunki ochrony p. pożarowej Droga pożarowa do projektowanych obiektów jest zapewniona z istniejącej drogi wewnętrznej. Na terenie inwestycji znajdują się hydranty p.poż. Opracowanie: mgr inż. arch. Artur Ostafijczuk upr. nr A-97/01

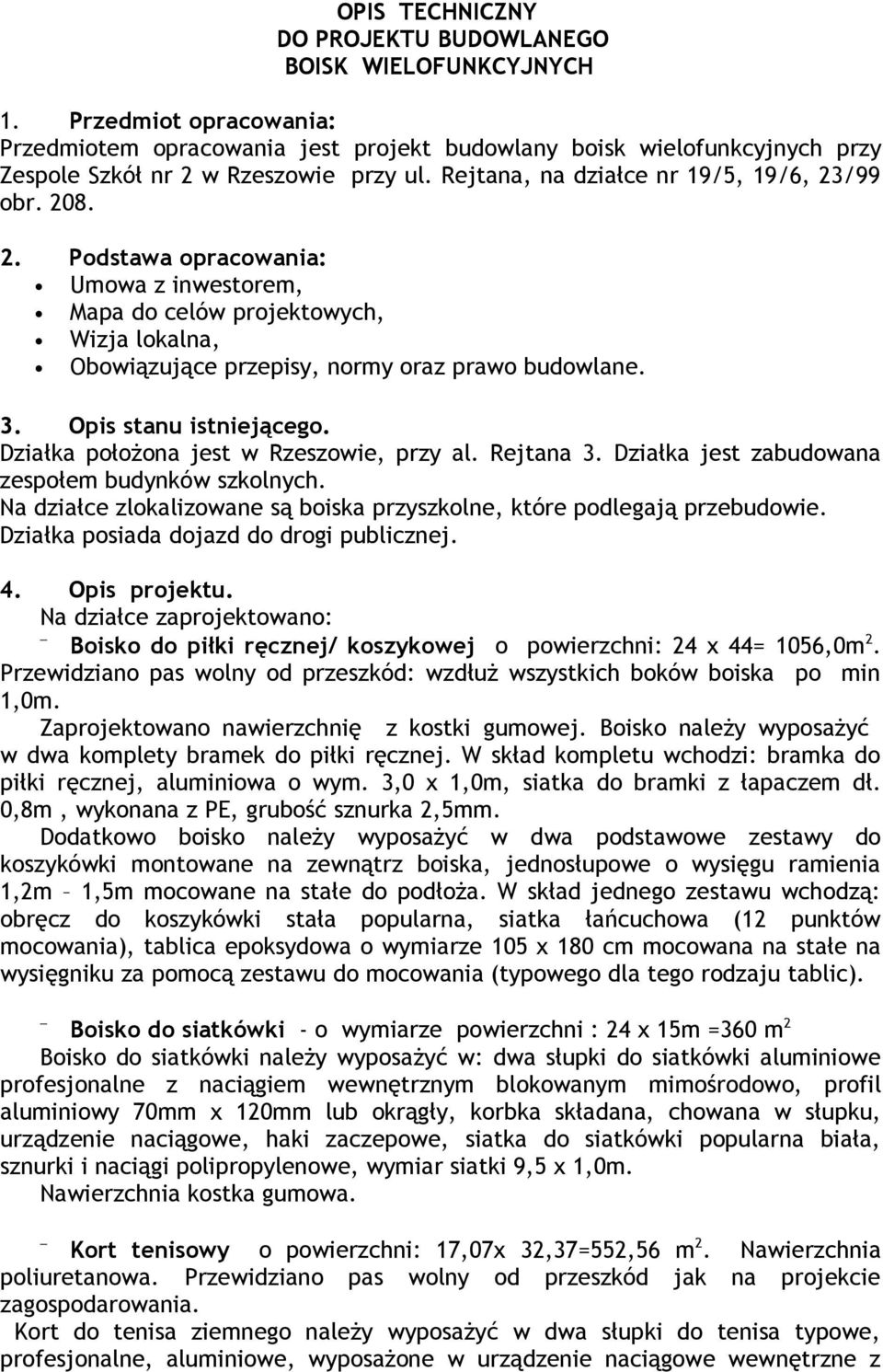

6 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO BOISK WIELOFUNKCYJNYCH 1. Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany boisk wielofunkcyjnych przy Zespole Szkół nr 2 w Rzeszowie przy ul. Rejtana, na działce nr 19/5, 19/6, 23/99 obr Podstawa opracowania: Umowa z inwestorem, Mapa do celów projektowych, Wizja lokalna, Obowiązujące przepisy, normy oraz prawo budowlane. 3. Opis stanu istniejącego. Działka położona jest w Rzeszowie, przy al. Rejtana 3. Działka jest zabudowana zespołem budynków szkolnych. Na działce zlokalizowane są boiska przyszkolne, które podlegają przebudowie. Działka posiada dojazd do drogi publicznej. 4. Opis projektu. Na działce zaprojektowano: Boisko do piłki ręcznej/ koszykowej o powierzchni: 24 x 44= 1056,0m 2. Przewidziano pas wolny od przeszkód: wzdłuż wszystkich boków boiska po min 1,0m. Zaprojektowano nawierzchnię z kostki gumowej. Boisko należy wyposażyć w dwa komplety bramek do piłki ręcznej. W skład kompletu wchodzi: bramka do piłki ręcznej, aluminiowa o wym. 3,0 x 1,0m, siatka do bramki z łapaczem dł. 0,8m, wykonana z PE, grubość sznurka 2,5mm. Dodatkowo boisko należy wyposażyć w dwa podstawowe zestawy do koszykówki montowane na zewnątrz boiska, jednosłupowe o wysięgu ramienia 1,2m 1,5m mocowane na stałe do podłoża. W skład jednego zestawu wchodzą: obręcz do koszykówki stała popularna, siatka łańcuchowa (12 punktów mocowania), tablica epoksydowa o wymiarze 105 x 180 cm mocowana na stałe na wysięgniku za pomocą zestawu do mocowania (typowego dla tego rodzaju tablic). Boisko do siatkówki - o wymiarze powierzchni : 24 x 15m =360 m 2 Boisko do siatkówki należy wyposażyć w: dwa słupki do siatkówki aluminiowe profesjonalne z naciągiem wewnętrznym blokowanym mimośrodowo, profil aluminiowy 70mm x 120mm lub okrągły, korbka składana, chowana w słupku, urządzenie naciągowe, haki zaczepowe, siatka do siatkówki popularna biała, sznurki i naciągi polipropylenowe, wymiar siatki 9,5 x 1,0m. Nawierzchnia kostka gumowa. Kort tenisowy o powierzchni: 17,07x 32,37=552,56 m 2. Nawierzchnia poliuretanowa. Przewidziano pas wolny od przeszkód jak na projekcie zagospodarowania. Kort do tenisa ziemnego należy wyposażyć w dwa słupki do tenisa typowe, profesjonalne, aluminiowe, wyposażone w urządzenie naciągowe wewnętrzne z

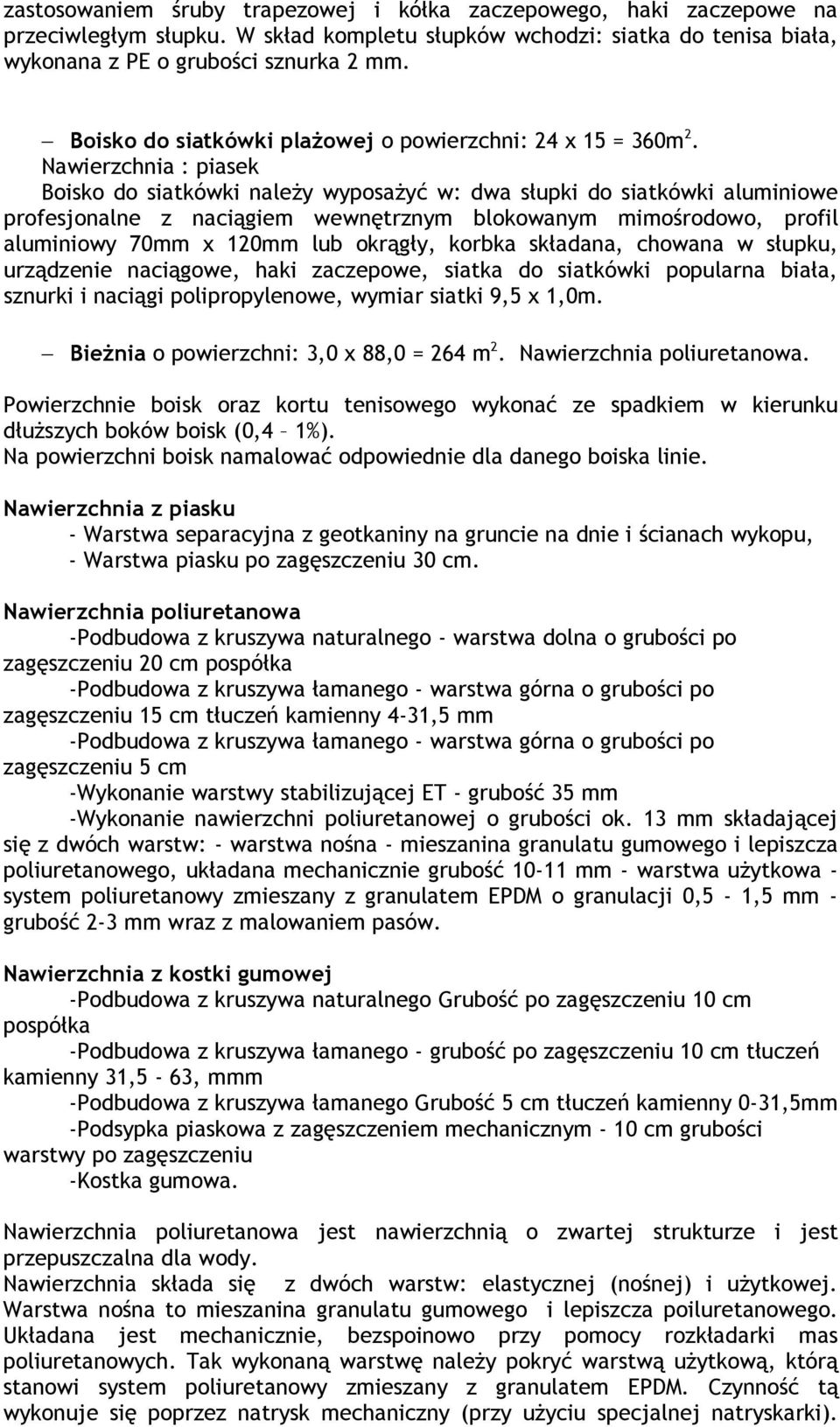

7 zastosowaniem śruby trapezowej i kółka zaczepowego, haki zaczepowe na przeciwległym słupku. W skład kompletu słupków wchodzi: siatka do tenisa biała, wykonana z PE o grubości sznurka 2 mm. Boisko do siatkówki plażowej o powierzchni: 24 x 15 = 360m 2. Nawierzchnia : piasek Boisko do siatkówki należy wyposażyć w: dwa słupki do siatkówki aluminiowe profesjonalne z naciągiem wewnętrznym blokowanym mimośrodowo, profil aluminiowy 70mm x 120mm lub okrągły, korbka składana, chowana w słupku, urządzenie naciągowe, haki zaczepowe, siatka do siatkówki popularna biała, sznurki i naciągi polipropylenowe, wymiar siatki 9,5 x 1,0m. Bieżnia o powierzchni: 3,0 x 88,0 = 264 m 2. Nawierzchnia poliuretanowa. Powierzchnie boisk oraz kortu tenisowego wykonać ze spadkiem w kierunku dłuższych boków boisk (0,4 1%). Na powierzchni boisk namalować odpowiednie dla danego boiska linie. Nawierzchnia z piasku - Warstwa separacyjna z geotkaniny na gruncie na dnie i ścianach wykopu, - Warstwa piasku po zagęszczeniu 30 cm. Nawierzchnia poliuretanowa -Podbudowa z kruszywa naturalnego - warstwa dolna o grubości po zagęszczeniu 20 cm pospółka -Podbudowa z kruszywa łamanego - warstwa górna o grubości po zagęszczeniu 15 cm tłuczeń kamienny 4-31,5 mm -Podbudowa z kruszywa łamanego - warstwa górna o grubości po zagęszczeniu 5 cm -Wykonanie warstwy stabilizującej ET - grubość 35 mm -Wykonanie nawierzchni poliuretanowej o grubości ok. 13 mm składającej się z dwóch warstw: - warstwa nośna - mieszanina granulatu gumowego i lepiszcza poliuretanowego, układana mechanicznie grubość mm - warstwa użytkowa - system poliuretanowy zmieszany z granulatem EPDM o granulacji 0,5-1,5 mm - grubość 2-3 mm wraz z malowaniem pasów. Nawierzchnia z kostki gumowej -Podbudowa z kruszywa naturalnego Grubość po zagęszczeniu 10 cm pospółka -Podbudowa z kruszywa łamanego - grubość po zagęszczeniu 10 cm tłuczeń kamienny 31,5-63, mmm -Podbudowa z kruszywa łamanego Grubość 5 cm tłuczeń kamienny 0-31,5mm -Podsypka piaskowa z zagęszczeniem mechanicznym - 10 cm grubości warstwy po zagęszczeniu -Kostka gumowa. Nawierzchnia poliuretanowa jest nawierzchnią o zwartej strukturze i jest przepuszczalna dla wody. Nawierzchnia składa się z dwóch warstw: elastycznej (nośnej) i użytkowej. Warstwa nośna to mieszanina granulatu gumowego i lepiszcza poiluretanowego. Układana jest mechanicznie, bezspoinowo przy pomocy rozkładarki mas poliuretanowych. Tak wykonaną warstwę należy pokryć warstwą użytkową, którą stanowi system poliuretanowy zmieszany z granulatem EPDM. Czynność tą wykonuje się poprzez natrysk mechaniczny (przy użyciu specjalnej natryskarki).

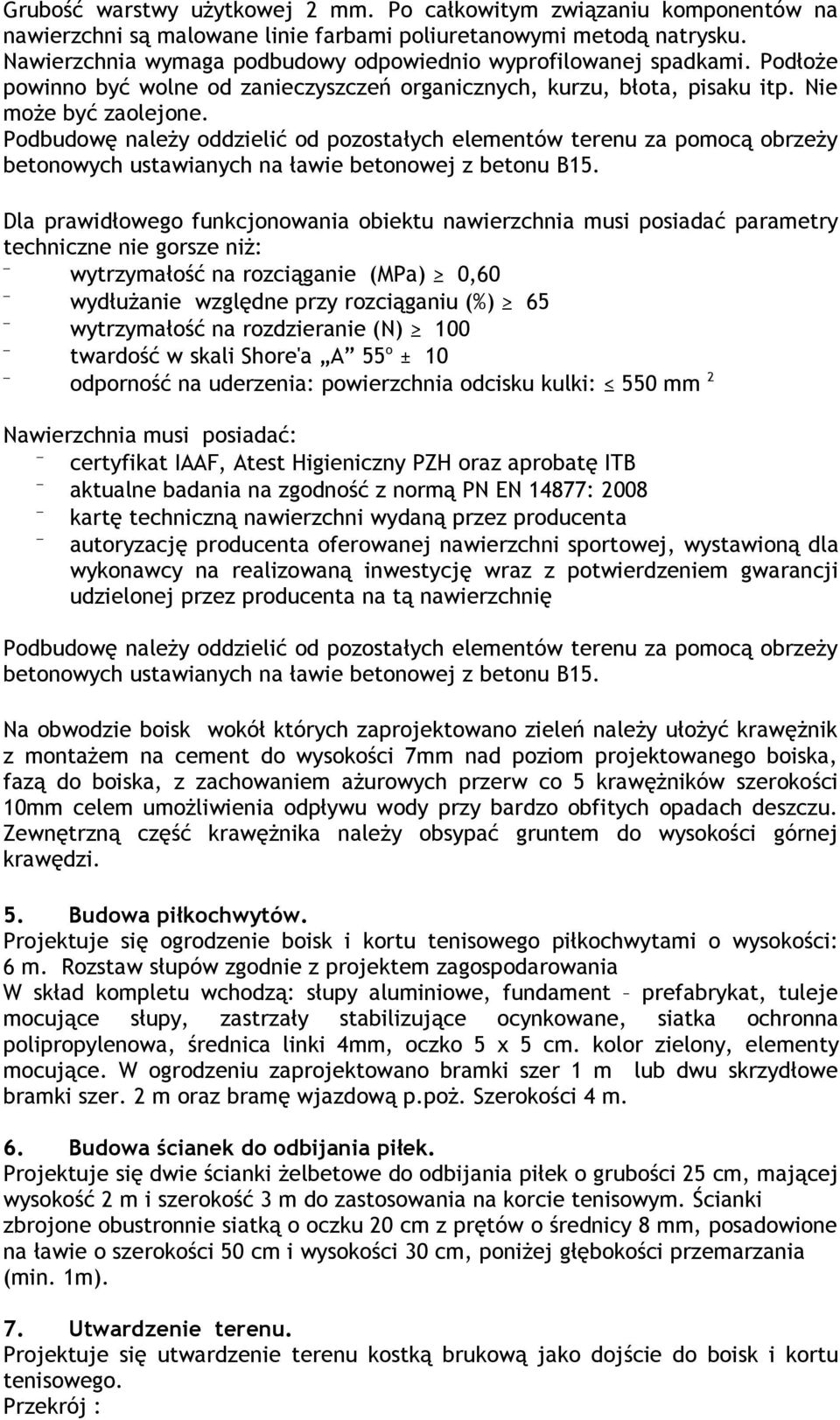

8 Grubość warstwy użytkowej 2 mm. Po całkowitym związaniu komponentów na nawierzchni są malowane linie farbami poliuretanowymi metodą natrysku. Nawierzchnia wymaga podbudowy odpowiednio wyprofilowanej spadkami. Podłoże powinno być wolne od zanieczyszczeń organicznych, kurzu, błota, pisaku itp. Nie może być zaolejone. Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży betonowych ustawianych na ławie betonowej z betonu B15. Dla prawidłowego funkcjonowania obiektu nawierzchnia musi posiadać parametry techniczne nie gorsze niż: wytrzymałość na rozciąganie (MPa) 0,60 wydłużanie względne przy rozciąganiu (%) 65 wytrzymałość na rozdzieranie (N) 100 twardość w skali Shore'a A 55 o ± 10 odporność na uderzenia: powierzchnia odcisku kulki: 550 mm 2 Nawierzchnia musi posiadać: certyfikat IAAF, Atest Higieniczny PZH oraz aprobatę ITB aktualne badania na zgodność z normą PN EN 14877: 2008 kartę techniczną nawierzchni wydaną przez producenta autoryzację producenta oferowanej nawierzchni sportowej, wystawioną dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży betonowych ustawianych na ławie betonowej z betonu B15. Na obwodzie boisk wokół których zaprojektowano zieleń należy ułożyć krawężnik z montażem na cement do wysokości 7mm nad poziom projektowanego boiska, fazą do boiska, z zachowaniem ażurowych przerw co 5 krawężników szerokości 10mm celem umożliwienia odpływu wody przy bardzo obfitych opadach deszczu. Zewnętrzną część krawężnika należy obsypać gruntem do wysokości górnej krawędzi. 5. Budowa piłkochwytów. Projektuje się ogrodzenie boisk i kortu tenisowego piłkochwytami o wysokości: 6 m. Rozstaw słupów zgodnie z projektem zagospodarowania W skład kompletu wchodzą: słupy aluminiowe, fundament prefabrykat, tuleje mocujące słupy, zastrzały stabilizujące ocynkowane, siatka ochronna polipropylenowa, średnica linki 4mm, oczko 5 x 5 cm. kolor zielony, elementy mocujące. W ogrodzeniu zaprojektowano bramki szer 1 m lub dwu skrzydłowe bramki szer. 2 m oraz bramę wjazdową p.poż. Szerokości 4 m. 6. Budowa ścianek do odbijania piłek. Projektuje się dwie ścianki żelbetowe do odbijania piłek o grubości 25 cm, mającej wysokość 2 m i szerokość 3 m do zastosowania na korcie tenisowym. Ścianki zbrojone obustronnie siatką o oczku 20 cm z prętów o średnicy 8 mm, posadowione na ławie o szerokości 50 cm i wysokości 30 cm, poniżej głębokości przemarzania (min. 1m). 7. Utwardzenie terenu. Projektuje się utwardzenie terenu kostką brukową jako dojście do boisk i kortu tenisowego. Przekrój :

9 kostka betonowa grubości 6 cm Podsypka cementowo piaskowa grubości 5 cm Warstwa piasku zagęszczonego grubości 30 cm Grunt rodzimy 8. Oświetlenie. Zaprojektowano oświetlenie boisk - wg załączonych opisów. Opracowanie: mgr inż. arch. Artur Ostafijczuk upr. nr A-97/01

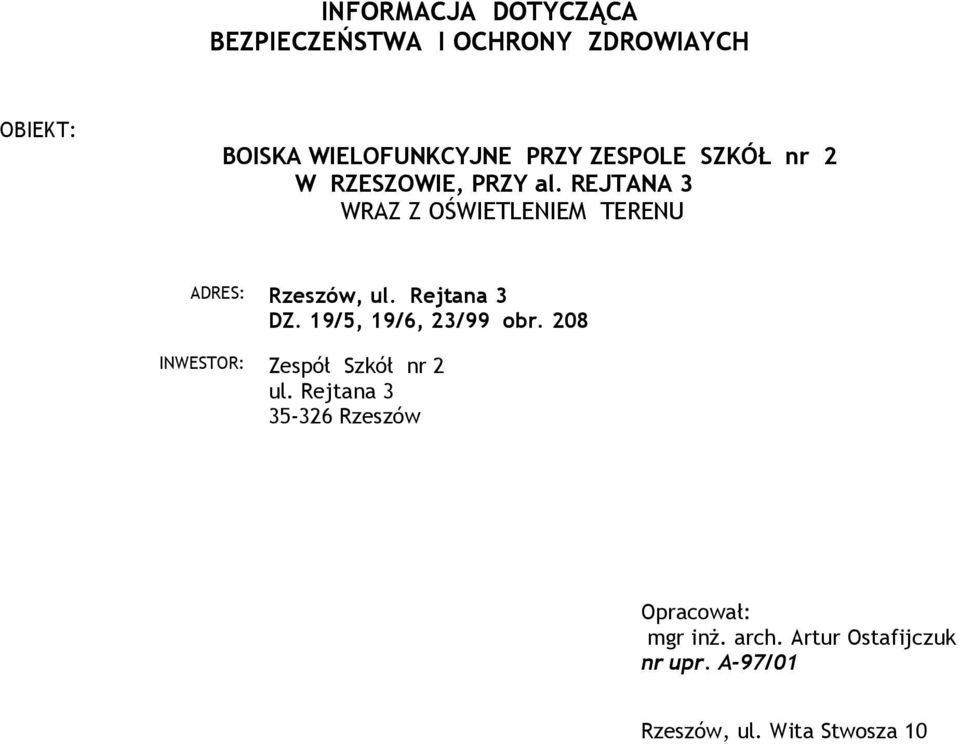

10 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIAYCH OBIEKT: BOISKA WIELOFUNKCYJNE PRZY ZESPOLE SZKÓŁ nr 2 W RZESZOWIE, PRZY al. REJTANA 3 WRAZ Z OŚWIETLENIEM TERENU ADRES: Rzeszów, ul. Rejtana 3 DZ. 19/5, 19/6, 23/99 obr. 208 INWESTOR: Zespół Szkół nr 2 ul. Rejtana Rzeszów Opracował: mgr inż. arch. Artur Ostafijczuk nr upr. A-97/01 Rzeszów, ul. Wita Stwosza 10

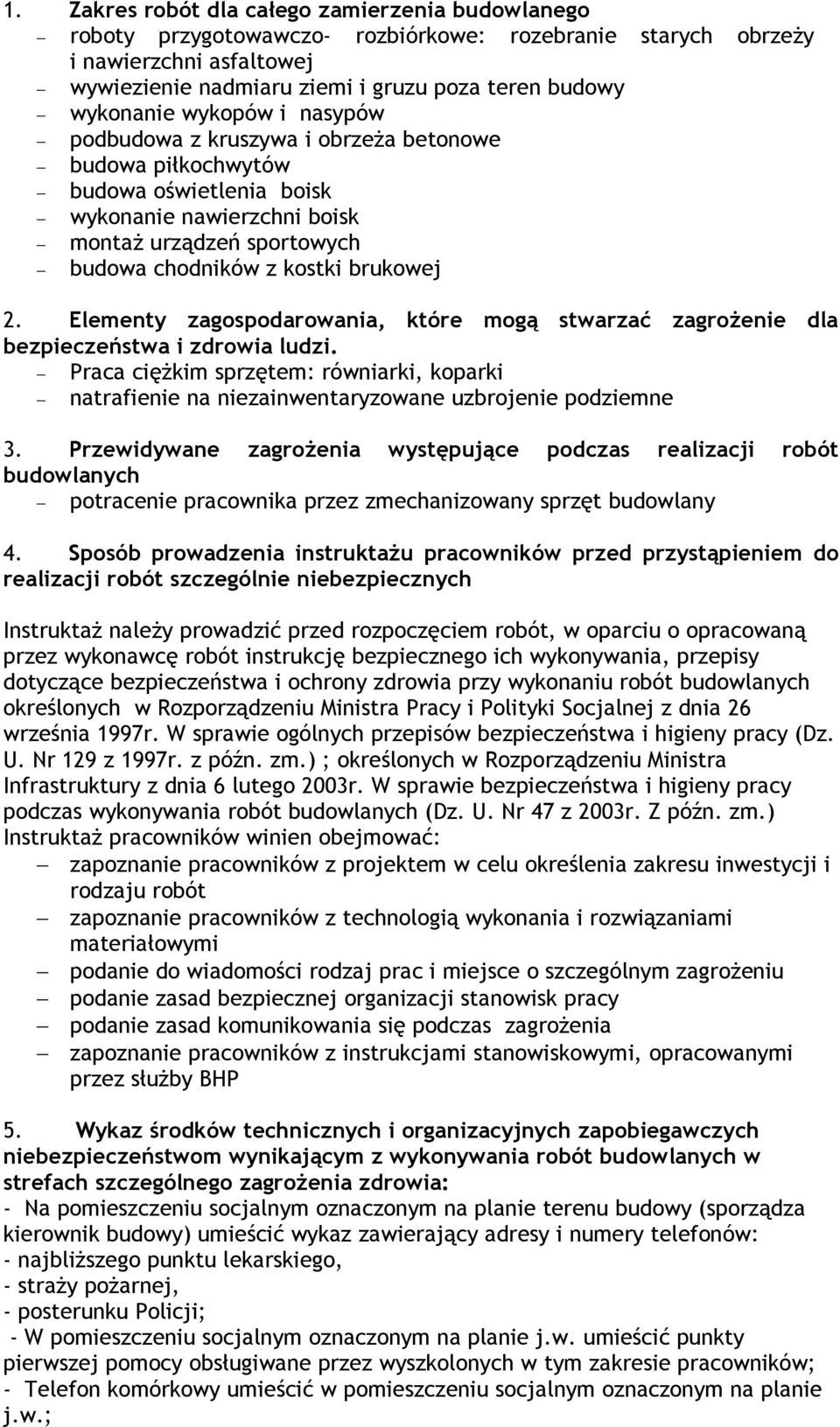

11 1. Zakres robót dla całego zamierzenia budowlanego roboty przygotowawczo- rozbiórkowe: rozebranie starych obrzeży i nawierzchni asfaltowej wywiezienie nadmiaru ziemi i gruzu poza teren budowy wykonanie wykopów i nasypów podbudowa z kruszywa i obrzeża betonowe budowa piłkochwytów budowa oświetlenia boisk wykonanie nawierzchni boisk montaż urządzeń sportowych budowa chodników z kostki brukowej 2. Elementy zagospodarowania, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi. Praca ciężkim sprzętem: równiarki, koparki natrafienie na niezainwentaryzowane uzbrojenie podziemne 3. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych potracenie pracownika przez zmechanizowany sprzęt budowlany 4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Instruktaż należy prowadzić przed rozpoczęciem robót, w oparciu o opracowaną przez wykonawcę robót instrukcję bezpiecznego ich wykonywania, przepisy dotyczące bezpieczeństwa i ochrony zdrowia przy wykonaniu robót budowlanych określonych w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. W sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 z 1997r. z późn. zm.) ; określonych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003r. Z późn. zm.) Instruktaż pracowników winien obejmować: zapoznanie pracowników z projektem w celu określenia zakresu inwestycji i rodzaju robót zapoznanie pracowników z technologią wykonania i rozwiązaniami materiałowymi podanie do wiadomości rodzaj prac i miejsce o szczególnym zagrożeniu podanie zasad bezpiecznej organizacji stanowisk pracy podanie zasad komunikowania się podczas zagrożenia zapoznanie pracowników z instrukcjami stanowiskowymi, opracowanymi przez służby BHP 5. Wykaz środków technicznych i organizacyjnych zapobiegawczych niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia: - Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy (sporządza kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego, - straży pożarnej, - posterunku Policji; - W pomieszczeniu socjalnym oznaczonym na planie j.w. umieścić punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników; - Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w.;

12 - Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w.; - Rozmieścić tablice ostrzegawcze; - Zainstalować oświetlenie emitujące czerwone światło; - Skarpy wykopów o odpowiednim nachyleniu; - Wykonać skarpy zabezpieczające wykop przed wodami opadowymi; - Zejścia do wykopu wykonać co 20m lub na głównych narożach wykopów; - Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie j/w. Opracował: mgr inż. arch. Artur Ostafijczuk nr upr. A-97/01
