1 Inteligentne projektowanie systemów rozdziału energii Łatwo, szybko i bezpiecznie simaris design

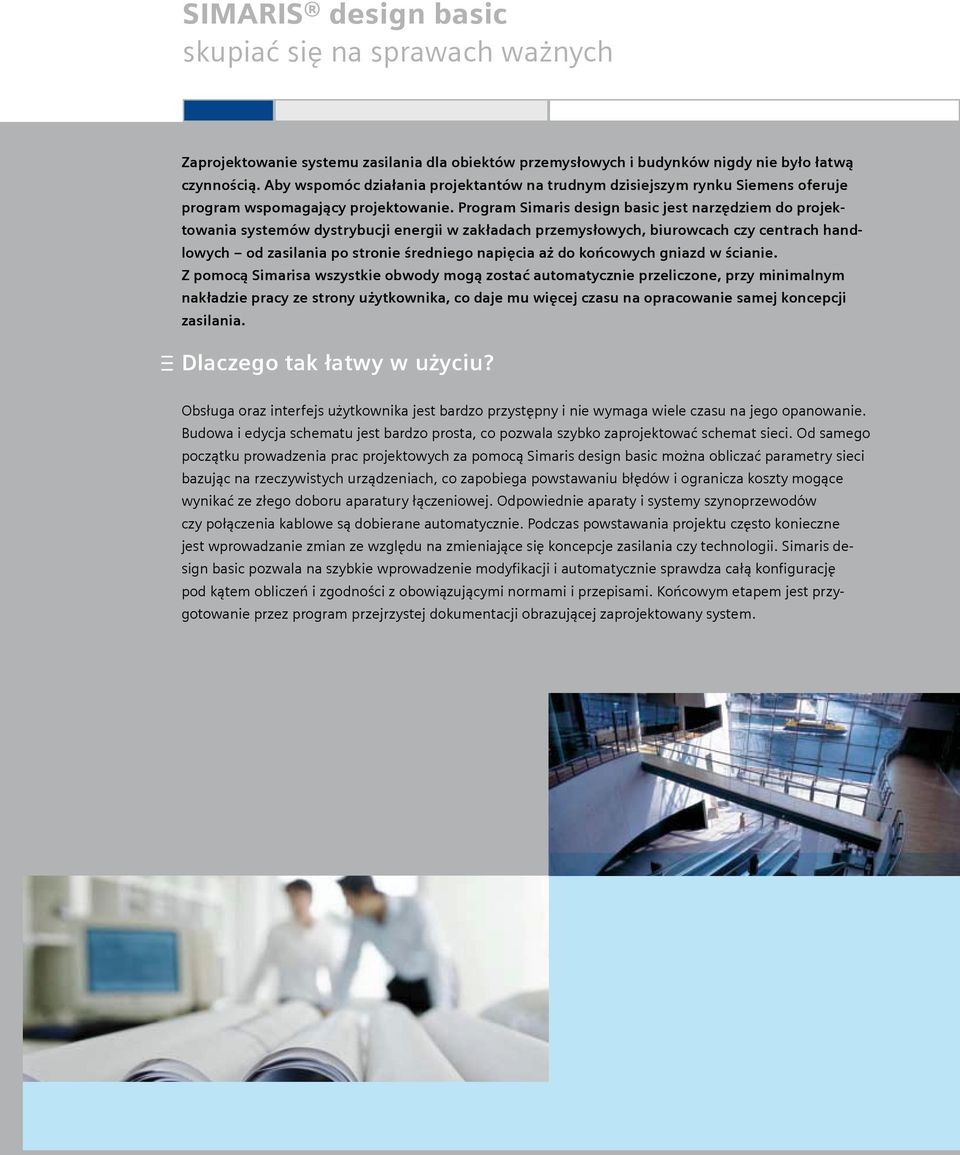

2 SIMARIS design basic skupiać się na sprawach ważnych Zaprojektowanie systemu zasilania dla obiektów przemysłowych i budynków nigdy nie było łatwą czynnością. Aby wspomóc działania projektantów na trudnym dzisiejszym rynku Siemens oferuje program wspomagający projektowanie. Program Simaris design basic jest narzędziem do projektowania systemów dystrybucji energii w zakładach przemysłowych, biurowcach czy centrach handlowych od zasilania po stronie średniego napięcia aż do końcowych gniazd w ścianie. Z pomocą Simarisa wszystkie obwody mogą zostać automatycznie przeliczone, przy minimalnym nakładzie pracy ze strony użytkownika, co daje mu więcej czasu na opracowanie samej koncepcji zasilania. Dlaczego tak łatwy w użyciu? Obsługa oraz interfejs użytkownika jest bardzo przystępny i nie wymaga wiele czasu na jego opanowanie. Budowa i edycja schematu jest bardzo prosta, co pozwala szybko zaprojektować schemat sieci. Od samego początku prowadzenia prac projektowych za pomocą Simaris design basic można obliczać parametry sieci bazując na rzeczywistych urządzeniach, co zapobiega powstawaniu błędów i ogranicza koszty mogące wynikać ze złego doboru aparatury łączeniowej. Odpowiednie aparaty i systemy szynoprzewodów czy połączenia kablowe są dobierane automatycznie. Podczas powstawania projektu często konieczne jest wprowadzanie zmian ze względu na zmieniające się koncepcje zasilania czy technologii. Simaris design basic pozwala na szybkie wprowadzenie modyfikacji i automatycznie sprawdza całą konfigurację pod kątem obliczeń i zgodności z obowiązującymi normami i przepisami. Końcowym etapem jest przygotowanie przez program przejrzystej dokumentacji obrazującej zaprojektowany system.

Program Simaris design basic jest narzędziem do projektowania systemów dystrybucji energii w zakładach przemysłowych, biurowcach czy centrach handlowych od zasilania po stronie średniego napięcia aż

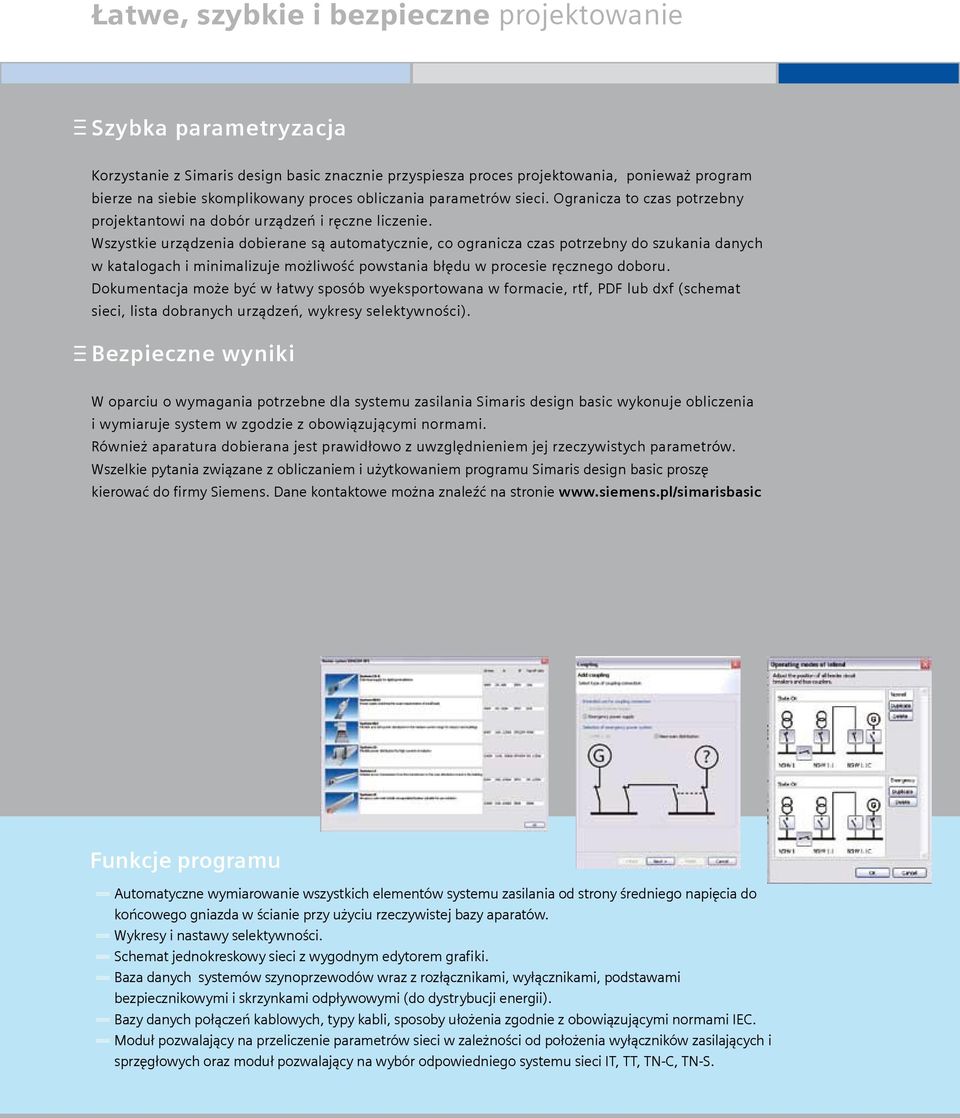

3 Łatwe, szybkie i bezpieczne projektowanie Szybka parametryzacja Korzystanie z Simaris design basic znacznie przyspiesza proces projektowania, ponieważ program bierze na siebie skomplikowany proces obliczania parametrów sieci. Ogranicza to czas potrzebny projektantowi na dobór urządzeń i ręczne liczenie. Wszystkie urządzenia dobierane są automatycznie, co ogranicza czas potrzebny do szukania danych w katalogach i minimalizuje możliwość powstania błędu w procesie ręcznego doboru. Dokumentacja może być w łatwy sposób wyeksportowana w formacie, rtf, PDF lub dxf (schemat sieci, lista dobranych urządzeń, wykresy selektywności). Bezpieczne wyniki W oparciu o wymagania potrzebne dla systemu zasilania Simaris design basic wykonuje obliczenia i wymiaruje system w zgodzie z obowiązującymi normami. Również aparatura dobierana jest prawidłowo z uwzględnieniem jej rzeczywistych parametrów. Wszelkie pytania związane z obliczaniem i użytkowaniem programu Simaris design basic proszę kierować do firmy Siemens. Dane kontaktowe można znaleźć na stronie Funkcje programu Automatyczne wymiarowanie wszystkich elementów systemu zasilania od strony średniego napięcia do końcowego gniazda w ścianie przy użyciu rzeczywistej bazy aparatów. Wykresy i nastawy selektywności. Schemat jednokreskowy sieci z wygodnym edytorem grafiki. Baza danych systemów szynoprzewodów wraz z rozłącznikami, wyłącznikami, podstawami bezpiecznikowymi i skrzynkami odpływowymi (do dystrybucji energii). Bazy danych połączeń kablowych, typy kabli, sposoby ułożenia zgodnie z obowiązującymi normami IEC. Moduł pozwalający na przeliczenie parametrów sieci w zależności od położenia wyłączników zasilających i sprzęgłowych oraz moduł pozwalający na wybór odpowiedniego systemu sieci IT, TT, TN-C, TN-S.

Wszystkie urządzenia dobierane są automatycznie, co ogranicza czas potrzebny do szukania danych w katalogach i minimalizuje możliwość powstania błędu w procesie ręcznego doboru.

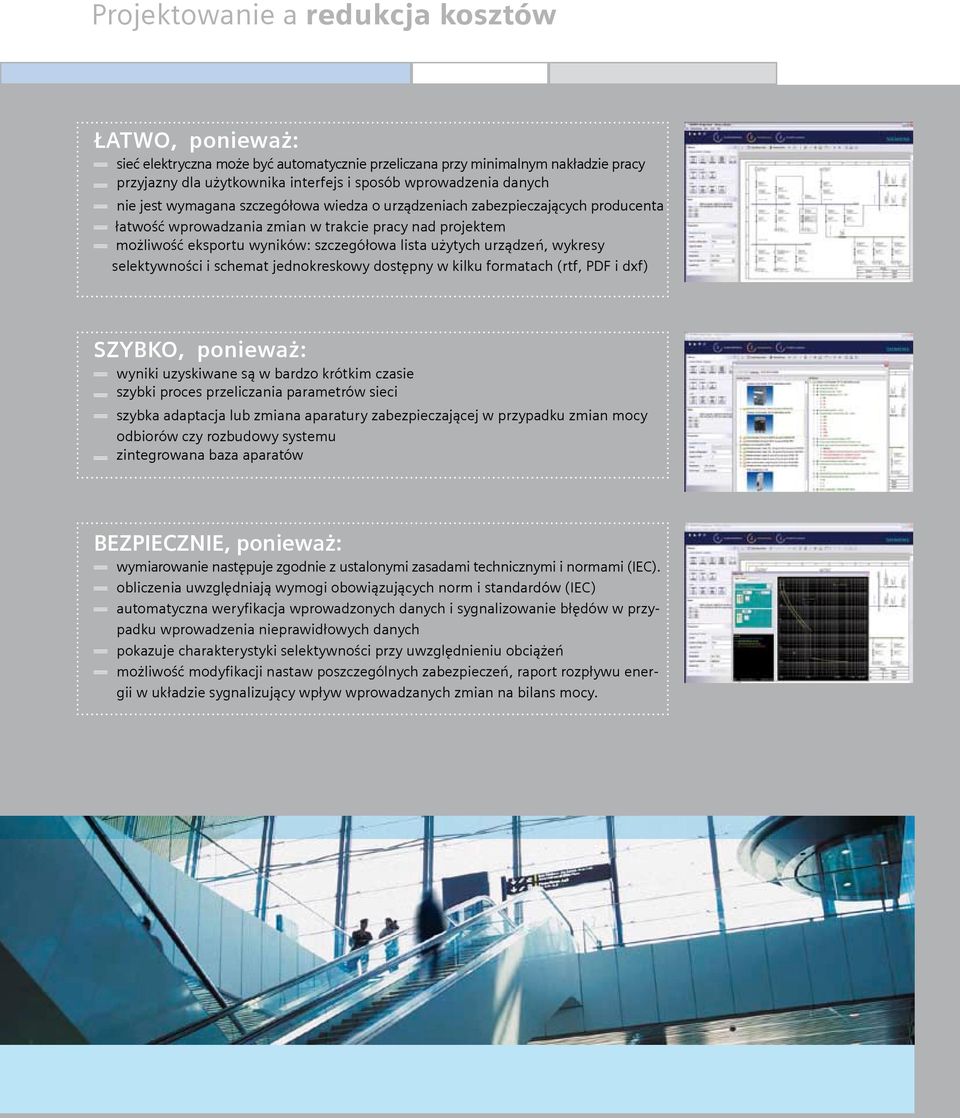

4 Projektowanie a redukcja kosztów ŁATWO, ponieważ: sieć elektryczna może być automatycznie przeliczana przy minimalnym nakładzie pracy przyjazny dla użytkownika interfejs i sposób wprowadzenia danych nie jest wymagana szczegółowa wiedza o urządzeniach zabezpieczających producenta łatwość wprowadzania zmian w trakcie pracy nad projektem możliwość eksportu wyników: szczegółowa lista użytych urządzeń, wykresy selektywności i schemat jednokreskowy dostępny w kilku formatach (rtf, PDF i dxf) SZYBKO, ponieważ: wyniki uzyskiwane są w bardzo krótkim czasie szybki proces przeliczania parametrów sieci szybka adaptacja lub zmiana aparatury zabezpieczającej w przypadku zmian mocy odbiorów czy rozbudowy systemu zintegrowana baza aparatów BEZPIECZNIE, ponieważ: wymiarowanie następuje zgodnie z ustalonymi zasadami technicznymi i normami (IEC). obliczenia uwzględniają wymogi obowiązujących norm i standardów (IEC) automatyczna weryfikacja wprowadzonych danych i sygnalizowanie błędów w przypadku wprowadzenia nieprawidłowych danych pokazuje charakterystyki selektywności przy uwzględnieniu obciążeń możliwość modyfikacji nastaw poszczególnych zabezpieczeń, raport rozpływu energii w układzie sygnalizujący wpływ wprowadzanych zmian na bilans mocy.

urządzeń, wykresy selektywności i schemat jednokreskowy dostępny w kilku formatach (rtf, PDF i dxf) SZYBKO, ponieważ: wyniki uzyskiwane są w bardzo krótkim czasie szybki proces przeliczania

5 Totally Integrated Power : Zintegrowana dystrybucja energii od średniego napięcia do końcowego gniazdka. Totally Integrated Power to koncepcja oparta przede wszystkim na takim wykorzystaniu zintegrowanych ze sobą produktów, systemów komunikacji i oprogramowania dla zasilania, które pozwoli uzyskać optymalne warunki pracy systemów zasilania, automatyki przemysłowej i automatyki budynków. SIMARIS design basic jest rdzeniem tej koncepcji przeznaczonym do zintegrowanego projektowania systemów dystrybucji energii w budynkach handlowych, przemysłowych i instytucjonalnych. Podsumowując: Totally Integrated Power oferuje korzyści wszystkim zaangażowanym w projekt: inwestorom, projektantom, wykonawcom i oczywiście użytkownikom. Więcej o Totally Integrated Power:

optymalne warunki pracy systemów zasilania, automatyki przemysłowej i automatyki budynków.

6 W y d a n i e 0 7 / , p l Sprawdź to teraz. Wypełnij formularz zamówienia na naszej stronie, aby otrzymać bezpłatny egzemplarz SIMARIS design 4.0 basic do testowania. Projektuj efektywnie i oszczędzaj z SIMARIS design basic! Przyjemnego testowania! Siemens Sp. z o.o. Automation and Drives ul. Żupnicza 11, Warszawa Informacje zawarte w niniejszej broszurze zawierają jedynie ogólny opis względnie cechy jakościowe, które w konkretnym przypadku w opisanej formie nie zawsze będą odpowiadały rzeczywistości względnie które mogą się zmienić wskutek dalszego rozwoju produktu. Pożądane cechy jakościowe będą obowiązujące tylko przy pisemnym ich potwierdzeniu w kontrakcie. Siemens zastrzega sobie prawo do wprowadzenia zmian oraz do wystąpienia błędów w druku. Wszystkie oznaczenia produktów mogą być markami i nazwami produktów Siemens AG lub innych podmiotów -poddostawców, których używanie przez osoby trzecie dla własnych celów może naruszyć prawa właścicieli.
