1 BRIDGE CAD ABT & KXG

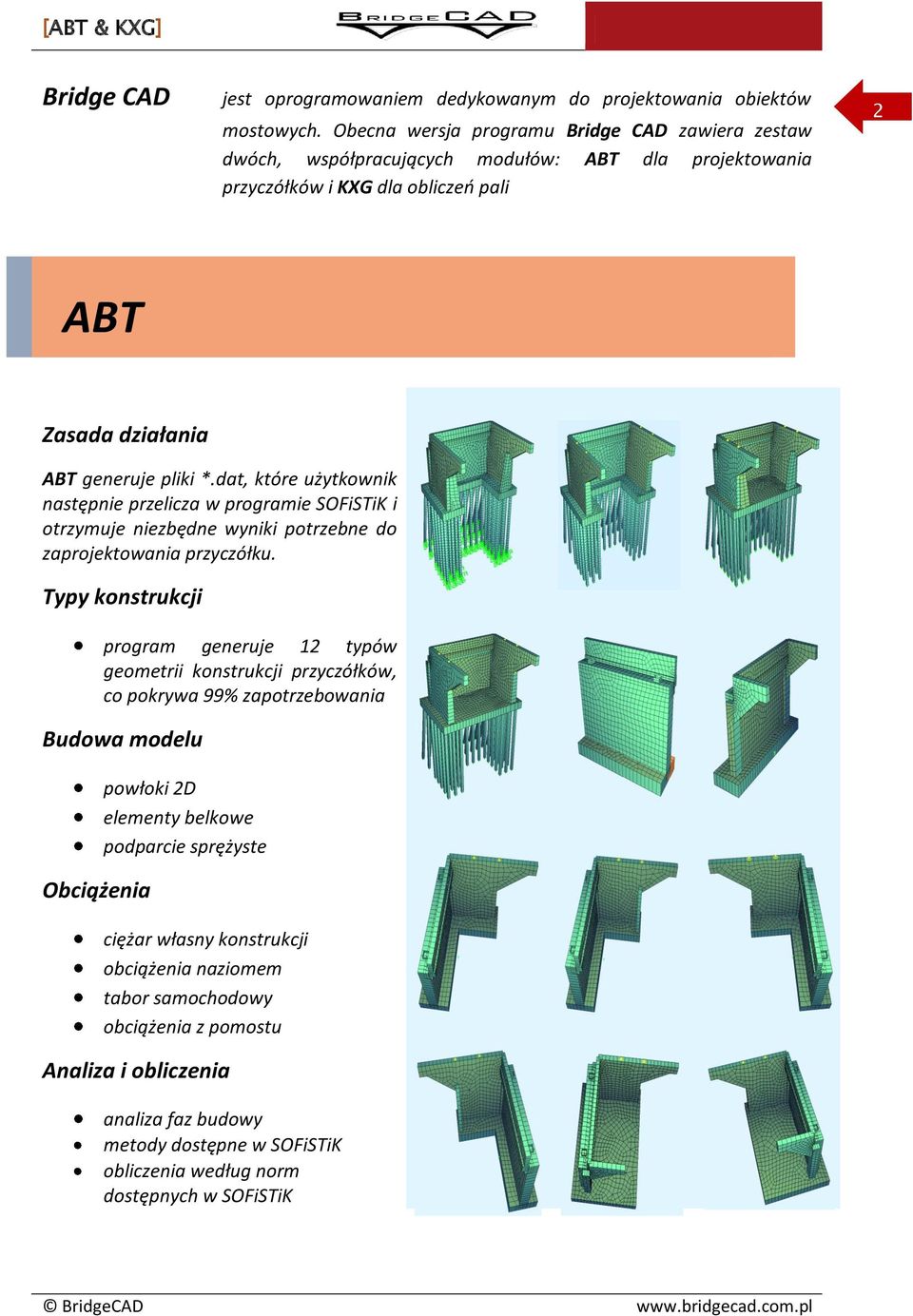

2 Bridge CAD jest oprogramowaniem dedykowanym do projektowania obiektów mostowych. Obecna wersja programu Bridge CAD zawiera zestaw dwóch, współpracujących modułów: ABT dla projektowania przyczółków i KXG dla obliczeo pali 2 ABT Zasada działania ABT generuje pliki *.dat, które użytkownik następnie przelicza w programie SOFiSTiK i otrzymuje niezbędne wyniki potrzebne do zaprojektowania przyczółku. Typy konstrukcji program generuje 12 typów geometrii konstrukcji przyczółków, co pokrywa 99% zapotrzebowania Budowa modelu Obciążenia powłoki 2D elementy belkowe podparcie sprężyste ciężar własny konstrukcji obciążenia naziomem tabor samochodowy obciążenia z pomostu Analiza i obliczenia analiza faz budowy metody dostępne w SOFiSTiK obliczenia według norm dostępnych w SOFiSTiK

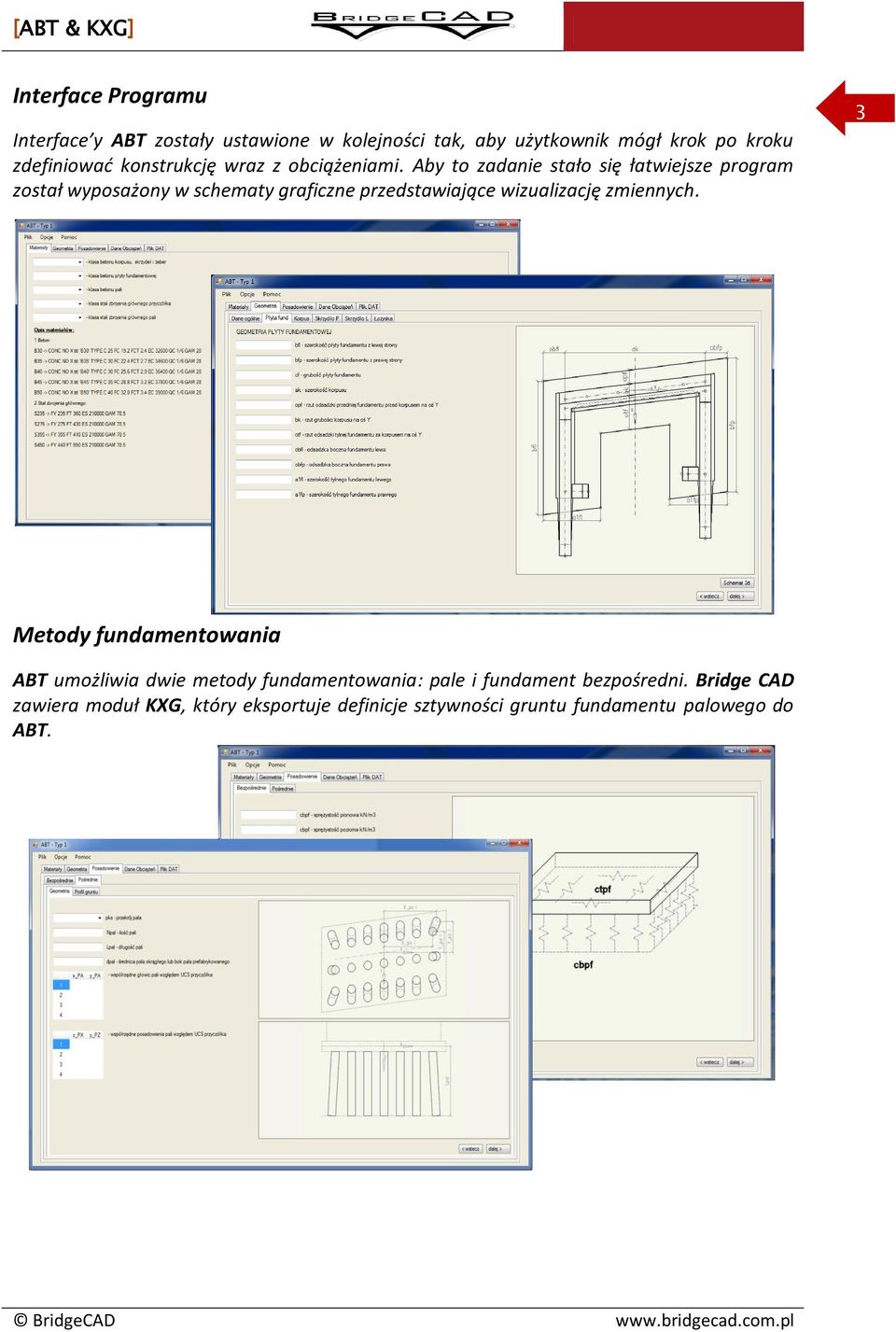

3 Interface Programu Interface y ABT zostały ustawione w kolejności tak, aby użytkownik mógł krok po kroku zdefiniowad konstrukcję wraz z obciążeniami. Aby to zadanie stało się łatwiejsze program został wyposażony w schematy graficzne przedstawiające wizualizację zmiennych. 3 Metody fundamentowania ABT umożliwia dwie metody fundamentowania: pale i fundament bezpośredni. Bridge CAD zawiera moduł KXG, który eksportuje definicje sztywności gruntu fundamentu palowego do ABT.

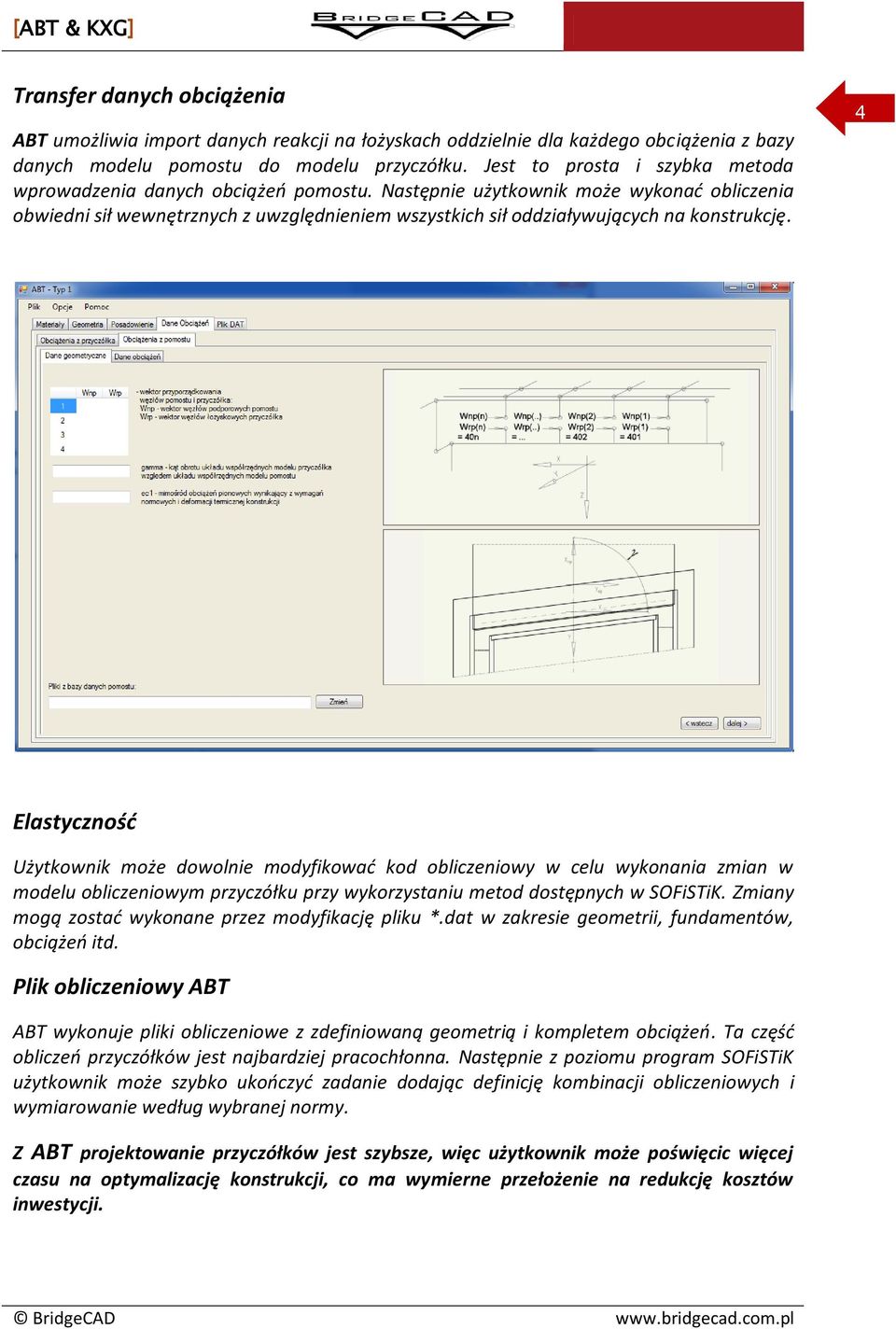

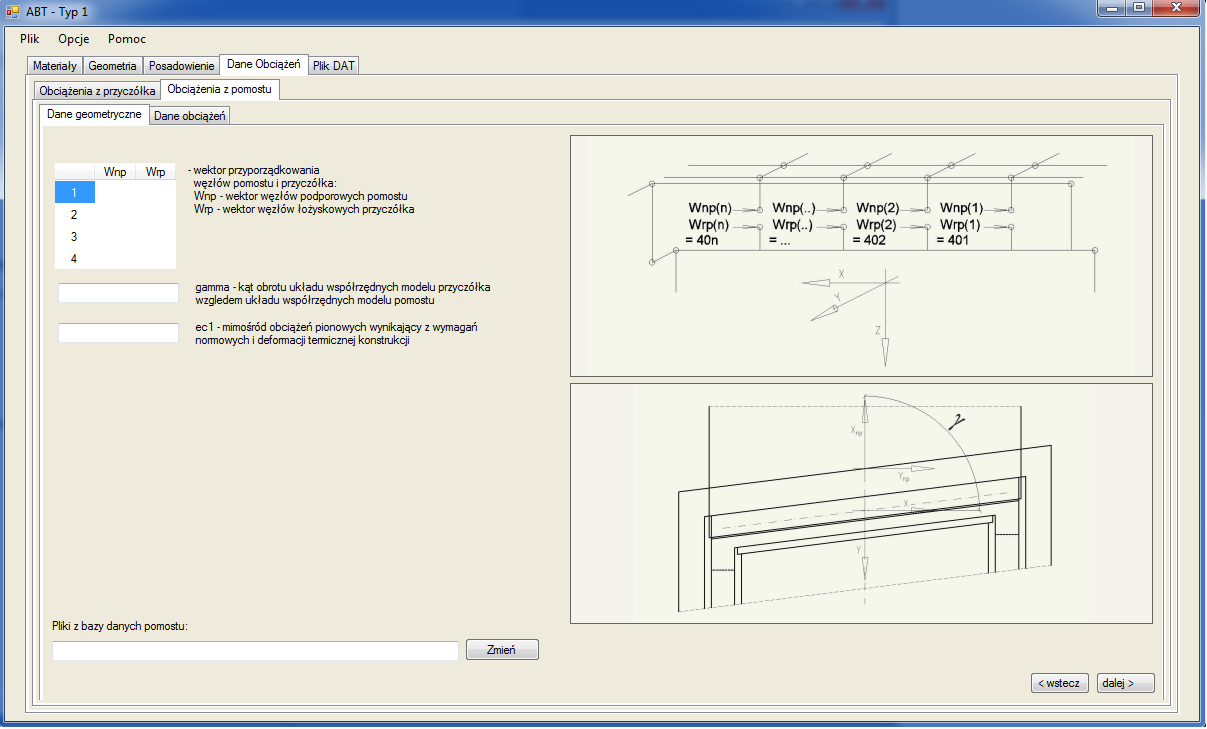

4 Transfer danych obciążenia ABT umożliwia import danych reakcji na łożyskach oddzielnie dla każdego obciążenia z bazy danych modelu pomostu do modelu przyczółku. Jest to prosta i szybka metoda wprowadzenia danych obciążeo pomostu. Następnie użytkownik może wykonad obliczenia obwiedni sił wewnętrznych z uwzględnieniem wszystkich sił oddziaływujących na konstrukcję. 4 Elastycznośd Użytkownik może dowolnie modyfikowad kod obliczeniowy w celu wykonania zmian w modelu obliczeniowym przyczółku przy wykorzystaniu metod dostępnych w SOFiSTiK. Zmiany mogą zostad wykonane przez modyfikację pliku *.dat w zakresie geometrii, fundamentów, obciążeo itd. Plik obliczeniowy ABT ABT wykonuje pliki obliczeniowe z zdefiniowaną geometrią i kompletem obciążeo. Ta częśd obliczeo przyczółków jest najbardziej pracochłonna. Następnie z poziomu program SOFiSTiK użytkownik może szybko ukooczyd zadanie dodając definicję kombinacji obliczeniowych i wymiarowanie według wybranej normy. Z ABT projektowanie przyczółków jest szybsze, więc użytkownik może poświęcic więcej czasu na optymalizację konstrukcji, co ma wymierne przełożenie na redukcję kosztów inwestycji.

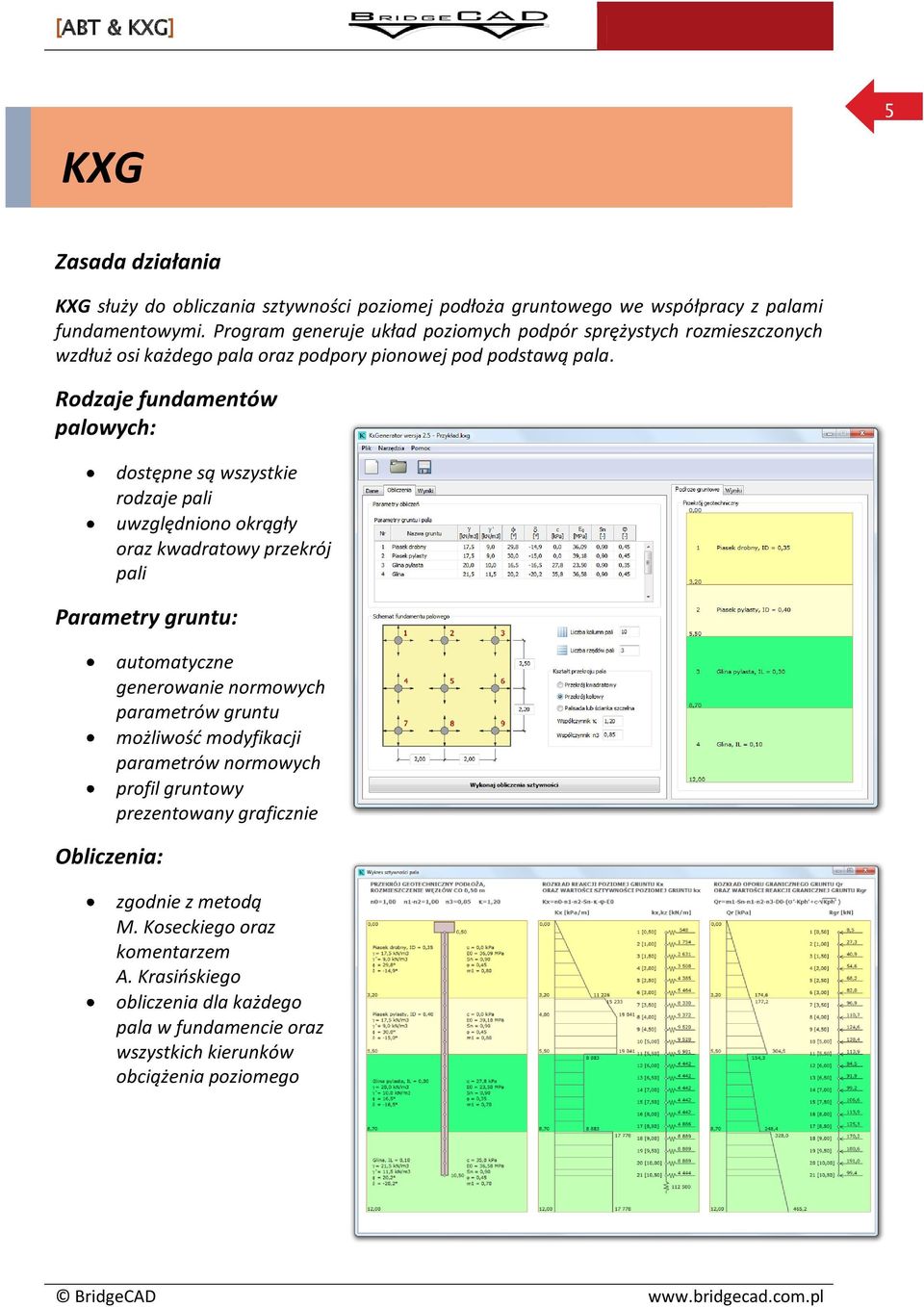

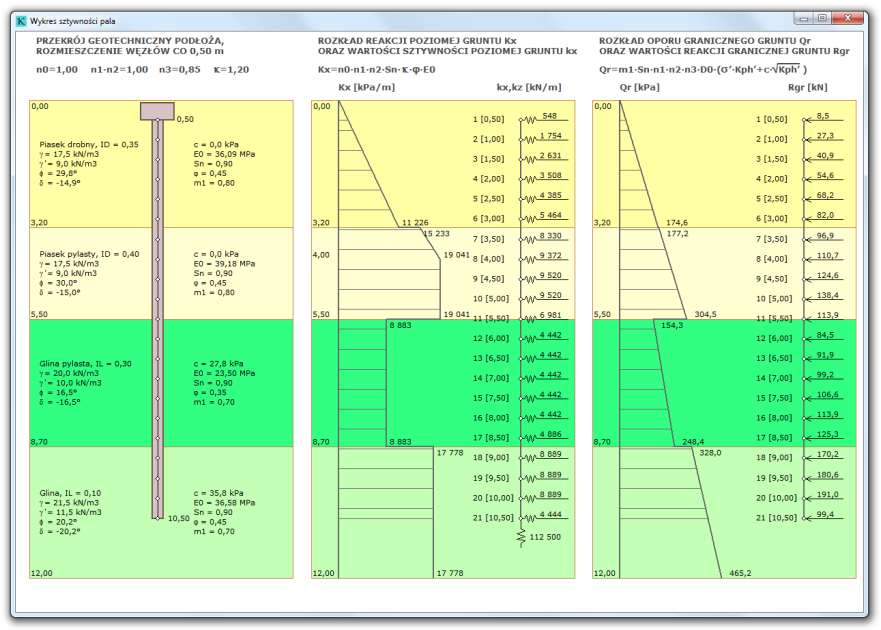

5 KXG 5 Zasada działania KXG służy do obliczania sztywności poziomej podłoża gruntowego we współpracy z palami fundamentowymi. Program generuje układ poziomych podpór sprężystych rozmieszczonych wzdłuż osi każdego pala oraz podpory pionowej pod podstawą pala. Rodzaje fundamentów palowych: dostępne są wszystkie rodzaje pali uwzględniono okrągły oraz kwadratowy przekrój pali Parametry gruntu: Obliczenia: automatyczne generowanie normowych parametrów gruntu możliwośd modyfikacji parametrów normowych profil gruntowy prezentowany graficznie zgodnie z metodą M. Koseckiego oraz komentarzem A. Krasioskiego obliczenia dla każdego pala w fundamencie oraz wszystkich kierunków obciążenia poziomego

6 Interfejs programu Interfejs KXG jest intuicyjny i prowadzi użytkownika przez obliczenia sztywności pali. Parametry gruntu są na bieżąco prezentowane graficznie na przekroju gruntowym. 6 Schemat fundamentu palowego KXG posiada autorski schemat fundamentu palowego umożliwiający obliczanie sztywności poziomej pali dla kilku kierunków działania obciążenia poziomego oraz różnych rozstawów pali. Schemat generuje rzeczywisty układ pali w fundamencie.

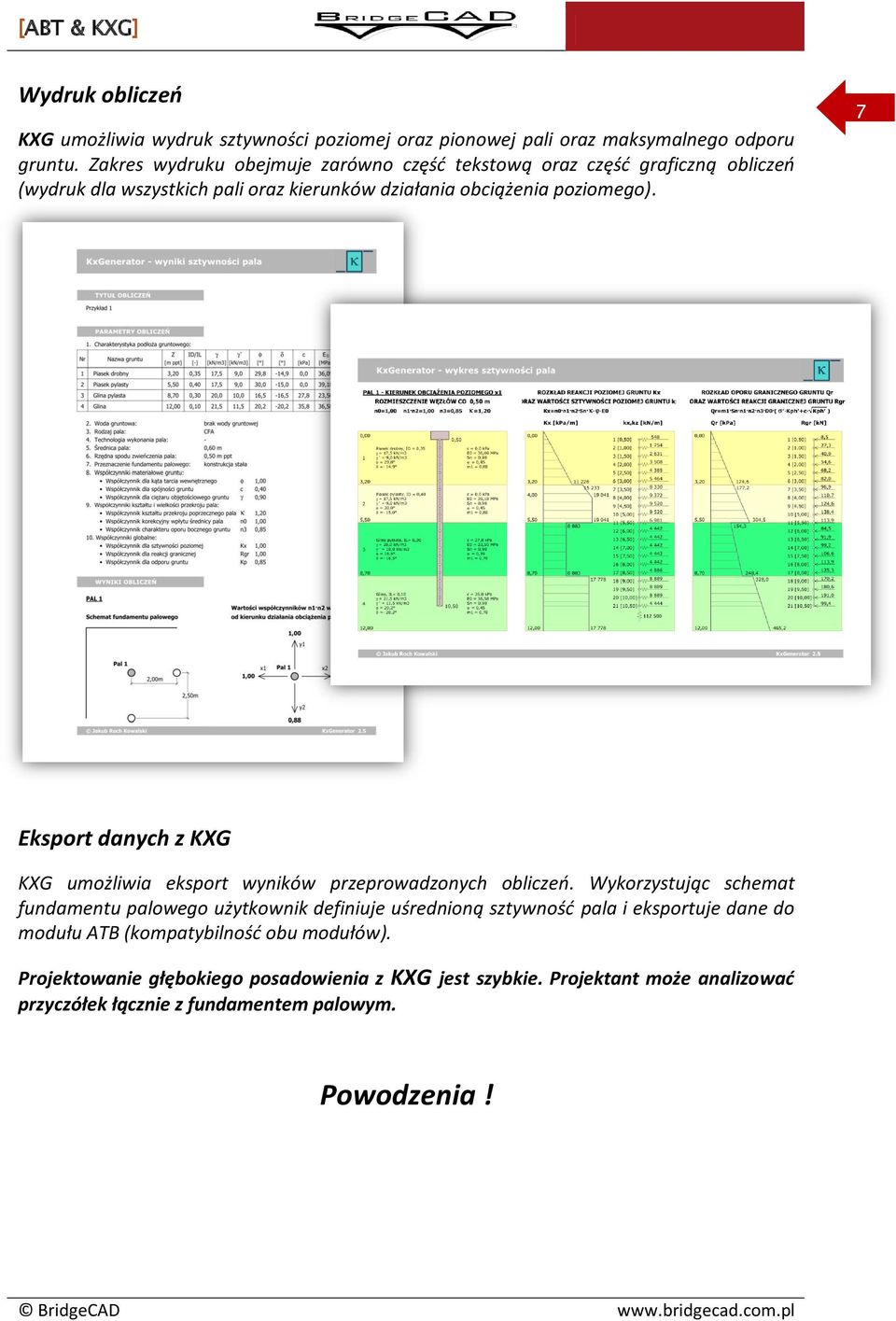

7 Wydruk obliczeo KXG umożliwia wydruk sztywności poziomej oraz pionowej pali oraz maksymalnego odporu gruntu. Zakres wydruku obejmuje zarówno częśd tekstową oraz częśd graficzną obliczeo (wydruk dla wszystkich pali oraz kierunków działania obciążenia poziomego). 7 Eksport danych z KXG KXG umożliwia eksport wyników przeprowadzonych obliczeo. Wykorzystując schemat fundamentu palowego użytkownik definiuje uśrednioną sztywnośd pala i eksportuje dane do modułu ATB (kompatybilnośd obu modułów). Projektowanie głębokiego posadowienia z KXG jest szybkie. Projektant może analizowad przyczółek łącznie z fundamentem palowym. Powodzenia!
