Dane techniczne Zasada pomiaru Mieszek Powtarzalność ± 1.0 % całego zakr. typ. Zakres pomiarowy do bar

Transkrypt

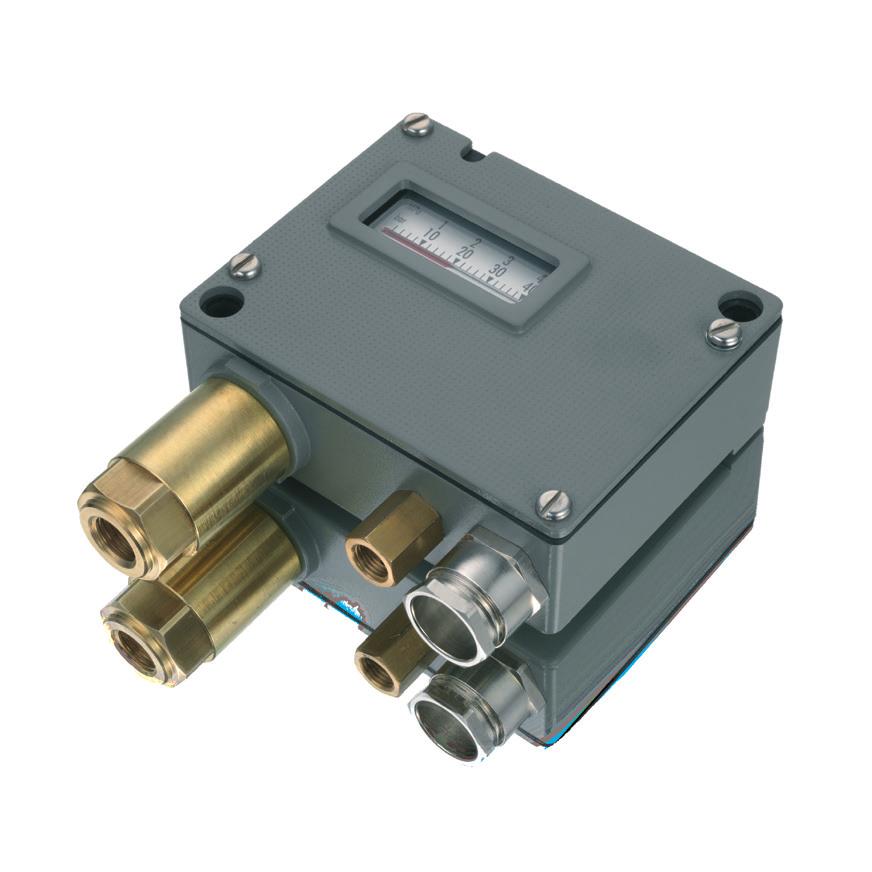

1 Vari Presostat Szwajcarska firma Trafag jest wiodącym międzynarodowym dostawcą wysokiej jakości czujników oraz mierników do pomiaru ciśnienia oraz temperatury. s Zastosowania Budownictwo okrętowe Budowa silników Pojazdy szynowe Budowa maszyn Hydraulika Zalety Wytrzymała aluminiowa obudowa Stopień ochrony IP65 Dowolna pozycja montażowa Karta katalogowa 02/2017 Dane techniczne Zasada pomiaru Mieszek Powtarzalność ± 1.0 % całego zakr. typ. pomiarowy do bar Temperatura medium -40 C C do psi Sygnał wyjściowy 1 Bezpotencjałowy styk przełączny Temperatura otoczenia -25 C C (SPDT) Histereza przełączania Regulowana Dopuszczenia / zgodny z ABS, BV, DNV, GL, KRS, LRS, RINA EN / EN : Typ 2.B.H Punkt przełączania Kalibracja opadająca Może ulec zmianie Trafag Sensors & Controls Switzerland Industriestrasse Bubikon Tel Fax trafag@trafag.com

2 Informacje dot. zamówienia / kod typu Kod wariantu Mikroprzełącznik XXX XX XX XXXXXX XX XX Duża histereza przełączania regulowana, ze wskaźnikiem i wewnętrzną śrubą nastawczą 903 Duża histereza przełączania regulowana, bez wskaźnika, z wewnętrzną śrubą nastawczą 907 Duża histereza przełączania regulowana, ze wskaźnikiem i zewnętrzną śrubą nastawczą 915 Mała histereza przełączania regulowana, ze wskaźnikiem i wewnętrzną śrubą nastawczą 940 Mała histereza przełączania regulowana, bez wskaźnika, z wewnętrzną śrubą nastawczą 941 Mała histereza przełączania regulowana, ze wskaźnikiem i zewnętrzną śrubą nastawczą 942 Standardowa odporność na drgania 1) 3) 11 Duża odporność na drgania 3) 12 Zwiększona odporność na drgania s 3) 23 Ciśnienie Przeciążalność rozrywające Ciśnienie Przeciążalność rozrywające [psi] [psi] [psi] G G G H1 strona 2/7

3 Czujnik Materiał obudowy Materiał czujnika Gwint czujnika nierdzewna nierdzewna /4" NPT 1/4" NPT 1/4"NPT 1/4" NPT niklowany niklowany niklowany niklowany niklowany niklowany , , , , , , , , , , G6 G8 G9 H1 G6.I03 G8.I05 G9.I05 H1.I , , , , XXX XX XX XXXXXX XX XX Materiał obudowy Materiał czujnika Gwint czujnika niklowany 73, niklowany 76, niklowany 78, niklowany 80, nierdzewna niklowany ) nierdzewna niklowany ) 73, nierdzewna niklowany ) 76, nierdzewna niklowany ) 78, nierdzewna niklowany ) 80, nierdzewna niklowany ) 82, nierdzewna niklowany ) nierdzewna niklowany ) 73, nierdzewna niklowany ) 76, nierdzewna niklowany ) 78, nierdzewna niklowany ) 80, nierdzewna niklowany ) 82, Mocowanie Bezpośrednio na czujnikiem lub obudowie 00 Z pałąkiem montażowym 31 Akcesoria Plombowanie (ochrona przed manipulacją) 16 Dławica kablowa M20x1.5 (EN50262) s 07 Dławica kablowa M24x1.5 (DIN89280) s 27 Dławica kablowa Mx1.5 (DIN89280) s 40 Elementy tłumiące i ogranicznik przepływu patrz karta katalogowa H ) Przełącznik 11 tylko z typem nr 940, 941, 942 2) Części stykające się z medium: ) Histereza przełączania regulowana strona 3/7

4 Produkty standardowe (bardzo krótki termin dostawy) Nr produktu Kod typu ciśnienia Przeciążalność maks. Histereza przełączania Średnica Y [mm] Długość X [mm] PV (regulowana) PV (regulowana) PV (regulowana) PVF (regulowana) PVF (regulowana) PVF (regulowana) PVF (regulowana) (106.6) Ø X 11.5 Y 21 M20x1.5 Cable-Ø Ø G1/4 x12 strona 4/7

5 Specyfikacja Dokładność Powtarzalność ± 1.0 % całego zakr. typ. Dokładność skali typ. Histereza przełączania nastawczy punkt przełączania 1) ± 2.0 % całego zakr. typ. Patrz tabela 10%... 90% całego zakr. Warunki otoczenia Temperatura otoczenia -25 C C Temperatura medium Temperatura przechowywania Stopień ochrony Wilgotność Drgania Wstrząs -40 C C -25 C C IP65 Maks. 95 % wzgl Hz: ±1.6 mm Hz: 4 g y 72, 73, Hz: 20 mm/s 50 g / 11 ms Dane mechaniczne Czujnik Patrz informacje dot. zamówienia Obudowa Uszczelka Dławica kablowa Moment dokręcania Pozycja montażowa Masa AlSi10Mg/ epoksydowane NBR niklowany Maks. 25 Nm dowolna ~ 710 g Mikroprzełącznik Moc załączalna Patrz tabela Rezystancja izolacji Wytrzymałość dielektryczna 500 VDC / 100 MΩ 2 kv względem masy Trwałość (mechaniczna) Mikroprzełącznik 11: 20 mln cykli zmiany obciążenia Mikroprzełącznik 12/23: 0.3 mln cykli zmiany obciążenia Przyłącze elektryczne Przyłącza elektryczne Zacisk śrubowy Dławica kablowa Zacisk śrubowy M20x1.5 Ø przewód mm 3 x mm² 1) Inne zakresy nastawczy na żądanie Informacje dodatkowe Dokumenty Karta katalogowa Instrukcja obsługi Ulotka strona 5/7

6 psig psig Wymiary (106.6) PV/PVF 903/907/915/940/941/ G1/4 1/4 NPT Ø G1/4 1/4 NPT X M20x1.5 Cable-Ø Ø 5.5 G1/2 20 G1/2 Wymiar X i Y patrz karta katalogowa H72271 Pmax. 350 psig Pmax. 350 psig x Ø XX.XX.XX.XXX.31.XX SW24 M20 x 1.5 Cable-Ø Ø 28 (M20 x 1.5) Cable-Ø Ø 22 (M20 x 1.5) Cable-Ø XX.XX.XX.XXX.XX.07 s M24 x 1.5 9XX.XX.XX.XXX.XX.27 s M x 1.5 9XX.XX.XX.XXX.XX.40 s strona 6/7

7 Histereza przełączania 25 C pomiarowy czujnika mieszkowego regulacji histereza Mikroprzełącznik 12/23 (Typ 903/907/915) regulacji histereza Mikroprzełącznik 11/12/23 (typ 940/941/942) pomiarowy czujnika mieszkowego [psi] regulacji histereza [psi] Mikroprzełącznik 12/23 (Typ 903/907/915) regulacji histereza Mikroprzełącznik 11/12/23 (typ 940/941/942) [psi] Dane elektryczne łącznika Moc załączalna Obciążenie omowe (obciążenie indukcyjne) Typ Cechy AC DC 11* ) Średnia histereza przełączania 125 V, 15 (1.5) A 250 V, 15 (1.25) A 500 V, 10 (0.75) A 12 Duża odporność na drgania, średnia histereza przełączania 23 Zwiększona odporność na drgania, średnia histereza przełączania * ) Łącznik 11 tylko z typem nr 940, 941, V, 15 (1.5) A 250 V, 15 (1.25) A 500 V, 10 (0.75) A 125 V, 15 (1.5) A 250 V, 15 (1.25) A 500 V, 10 (0.75) A 250 V, 0.25 (0.03) A 125 V, 0.5 (0.05) A 30 V, 6 (1.5) A 14 V, 15 (1.5) A 250 V, 0.3 (0.2) A 125 V, 0.75 (0.4) A 30 V, 15 (1.5) A 14 V, 15 (1.5) A 250 V, 0.3 (0.2) A 125 V, 0.6 (0.4) A 30 V, 15 (1.5) A 14 V, 15 (1.5) A Przyłącze elektryczne Przełącznik 11/12/23 strona 7/7
