Seria DH1905 DH2208 DH2204 DH2712 DH2706 DH3516 DH3508 DH4420 DH4410 DH5526 DH5512 DH6632 DH6616 DH8750 DH8728

Transkrypt

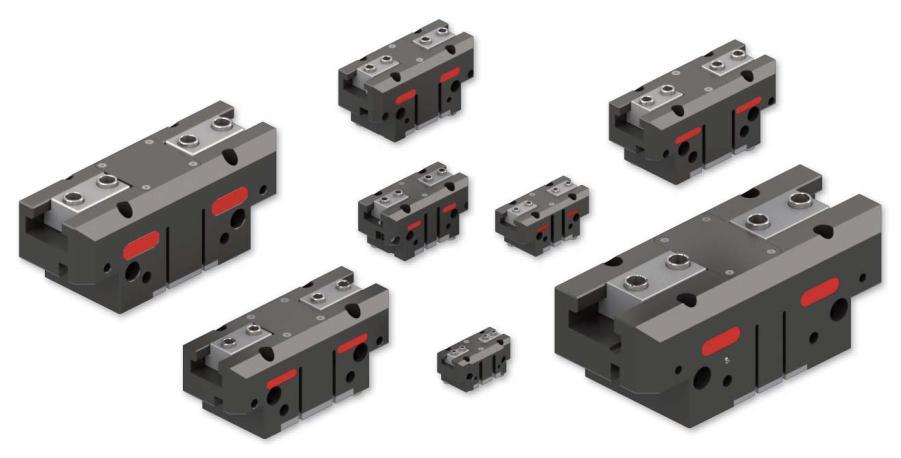

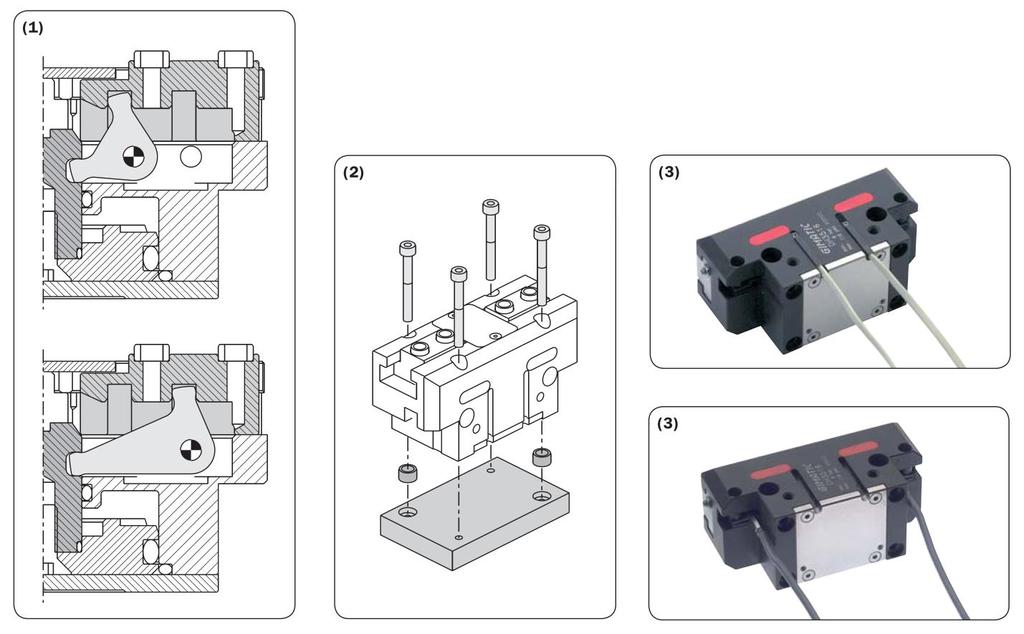

1 DH 2-szczękowy, równoległy, samocentrujący chwytak pneumatyczny Podwójnego działania opcjonalnie ze sprężyną (NC lub NO) Długi lub krótki skok (1) Możliwość zamocowania z przodu za pomocą śrub przelotowych (2) Mechanizm transmisji o wysokiej wydajności (1) Opcjonalnie montaż czujnika magnetycznego lub indukcyjnego (3) 10 mln cykli bezobsługowego działania DOPUSZCZALNE OBCIĄŻENIA: F s, Mx s, My s, Mz s, są to maksymalne dopuszczalne obciążenia statyczne. Statyczne oznacza szczęki w stanie spoczynku. F d, Mx d, My d, Mz d, są to maksymalne dopuszczalne obciążenia dynamiczne. Dynamiczne oznacza szczęki w ruchu. m, jest to maksymalna dopuszczalna waga każdego narzędzia chwytającego, kiedy chwytak pracuje bez regulacji szybkości. Jeśli waga przekracza dopuszczalną wartość, należy zmniejszyć szybkość działania szczęk za pomocą regulatorów przepływu (nie załączone). Seria DH1905 DH2208 DH2204 DH2712 DH2706 DH3516 DH3508 DH4420 DH4410 DH5526 DH5512 DH6632 DH6616 DH8750 DH8728 F s [N] Mx s [Nm] My s [Nm] Mz s [Nm] F d [N] Mx d [Nm] My d [Nm] Mz d [Nm] m [g] DH-01

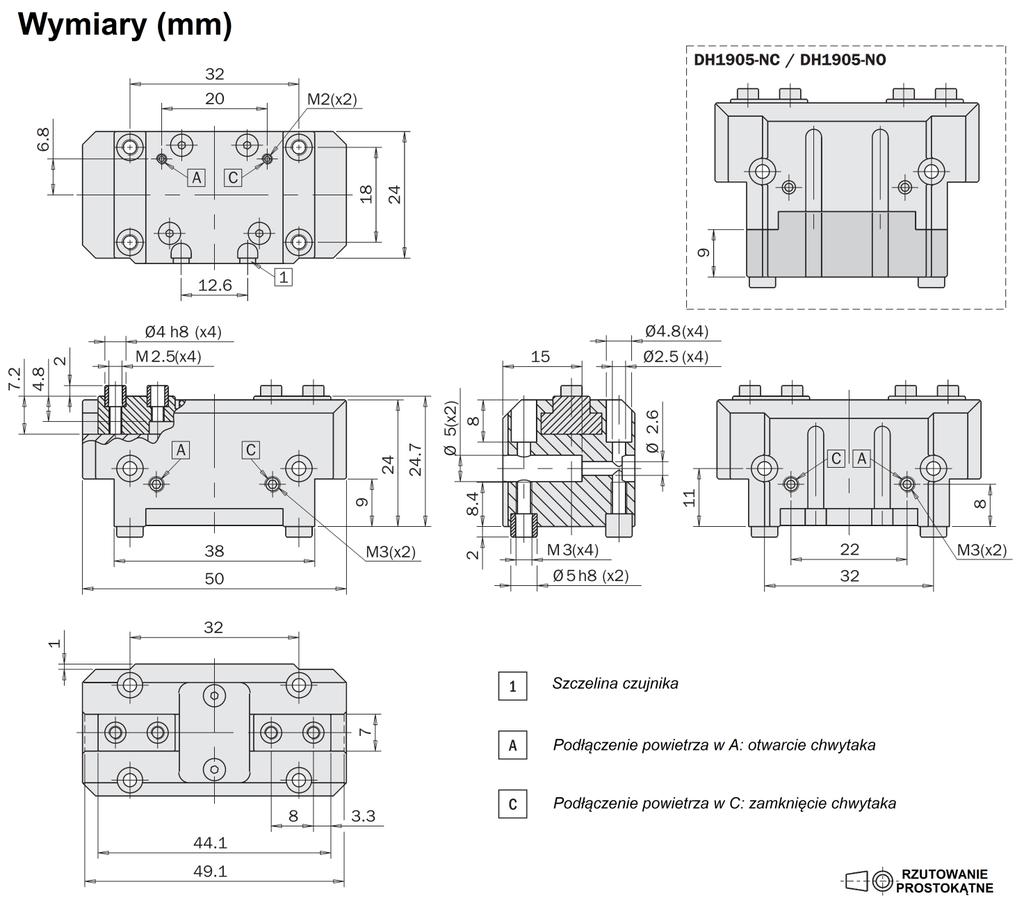

2 Seria DH1905 DH1905-NC DH1905-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 2.5 Waga [g] otwarcia [s] 0.01 / / / 0.01 Max częstotliwość pracy [Hz] 3 Zakres ciśnień [bar] DH-02

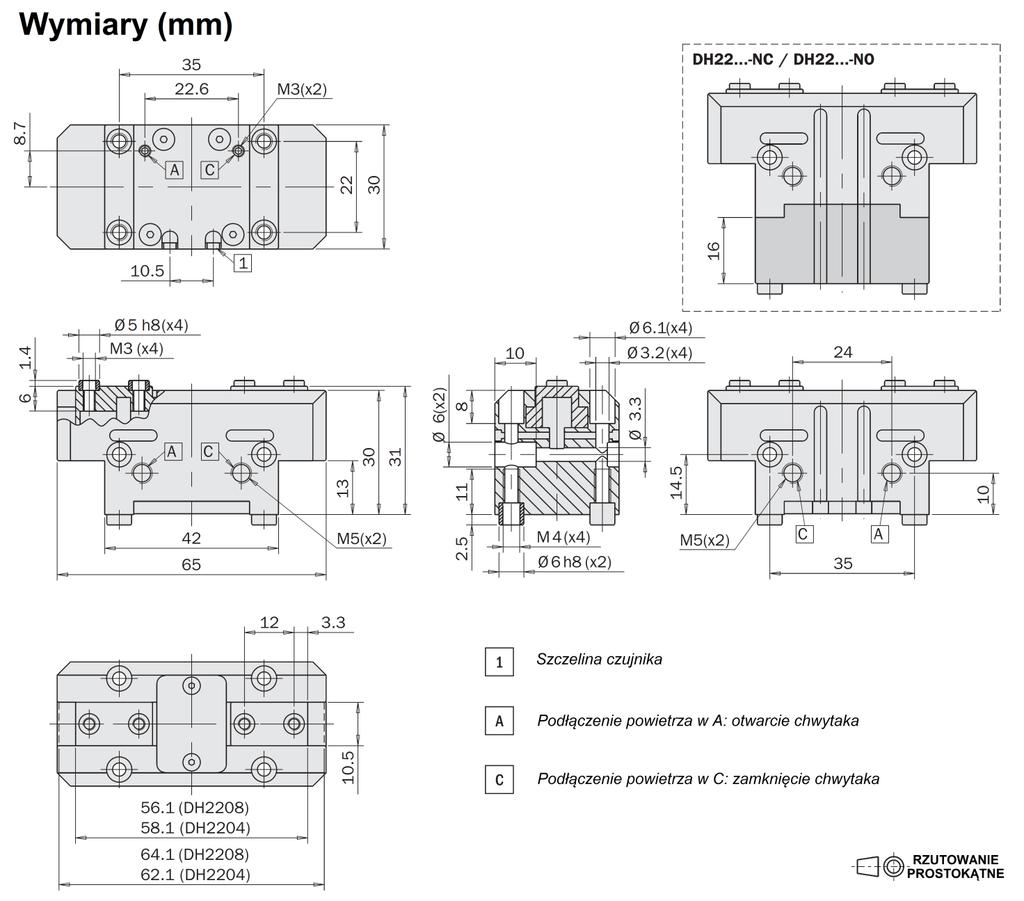

3 Seria DH2208 DH2208-NC DH2208-NO DH2204 DH2204-NC DH2204-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 4 2 x 2 Waga [g] otwarcia [s] 0.02 / / / / / / 0.02 Max częstotliwość pracy [Hz] 3 Zakres ciśnień [bar] DH-03

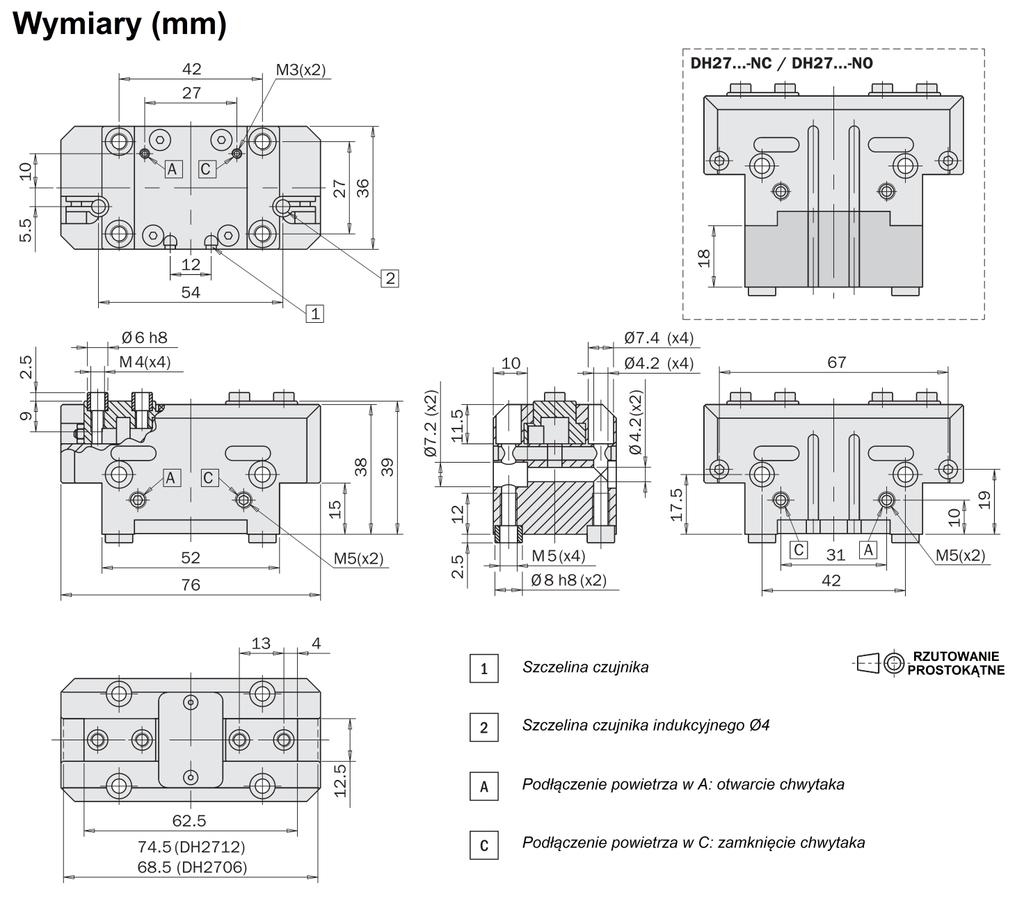

4 Seria DH2712 DH2712-NC DH2712-NO DH2706 DH2706-NC DH2706-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 6 2 x 3 Waga [g] otwarcia [s] 0.03 / / / / / / 0.03 Max częstotliwość pracy [Hz] 3 Zakres ciśnień [bar] DH-04

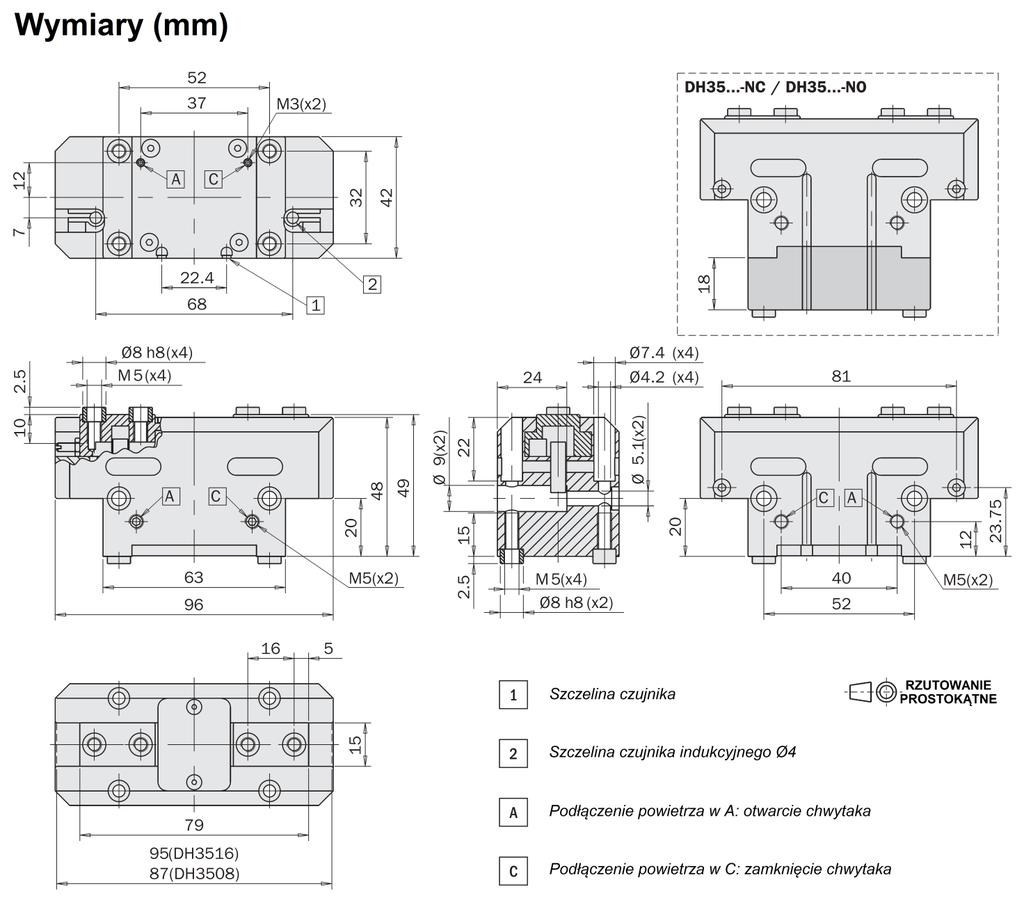

5 Seria DH3516 DH3516-NC DH3516-NO DH3508 DH3508-NC DH3508-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 8 2 x 4 Waga [g] otwarcia [s] 0.03 / / / / / / 0.03 Max częstotliwość pracy [Hz] 3 Zakres ciśnień [bar] DH-05

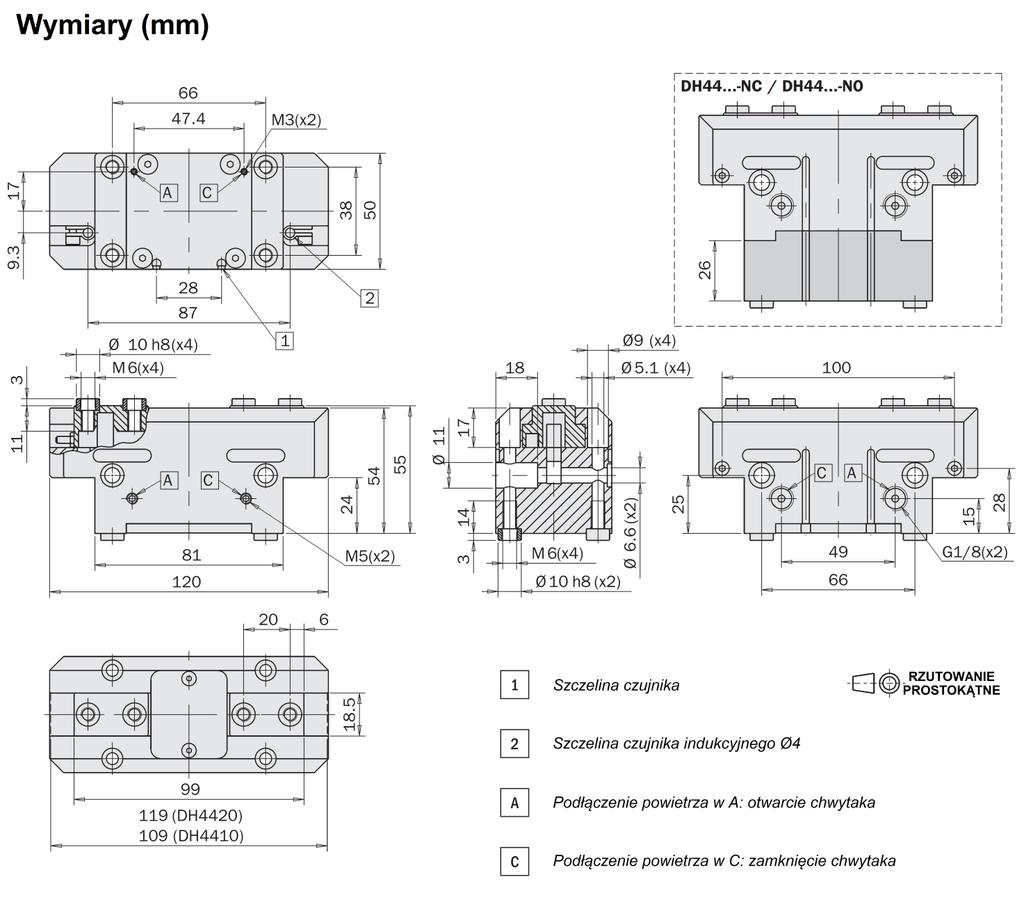

6 Seria DH4420 DH4420-NC DH4420-NO DH4410 DH4410-NC DH4410-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 10 2 x 5 Waga [g] otwarcia [s] 0.08 / / / / / / 0.06 Max częstotliwość pracy [Hz] 2 Zakres ciśnień [bar] DH-06

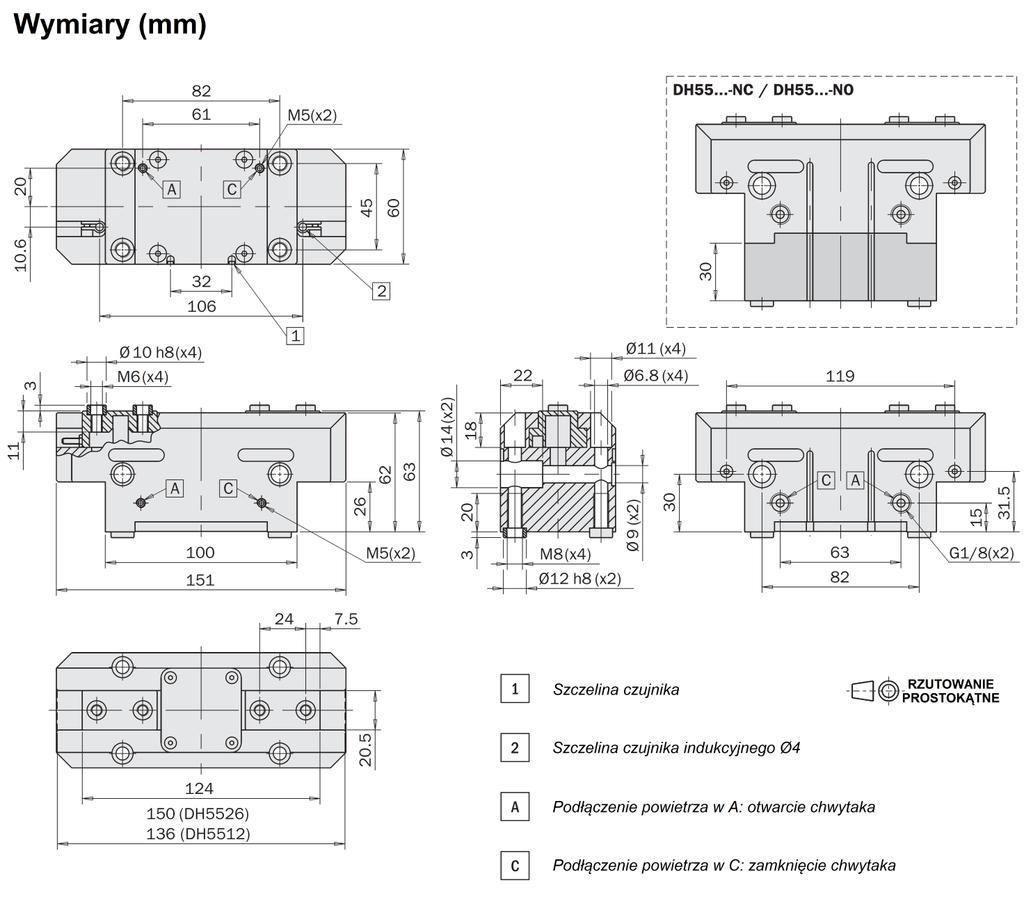

7 Seria DH5526 DH5526-NC DH5526-NO DH5512 DH5512-NC DH5512-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 13 2 x 6 Waga [g] otwarcia [s] 0.11 / / / / / / 0.06 Max częstotliwość pracy [Hz] 2 Zakres ciśnień [bar] DH-07

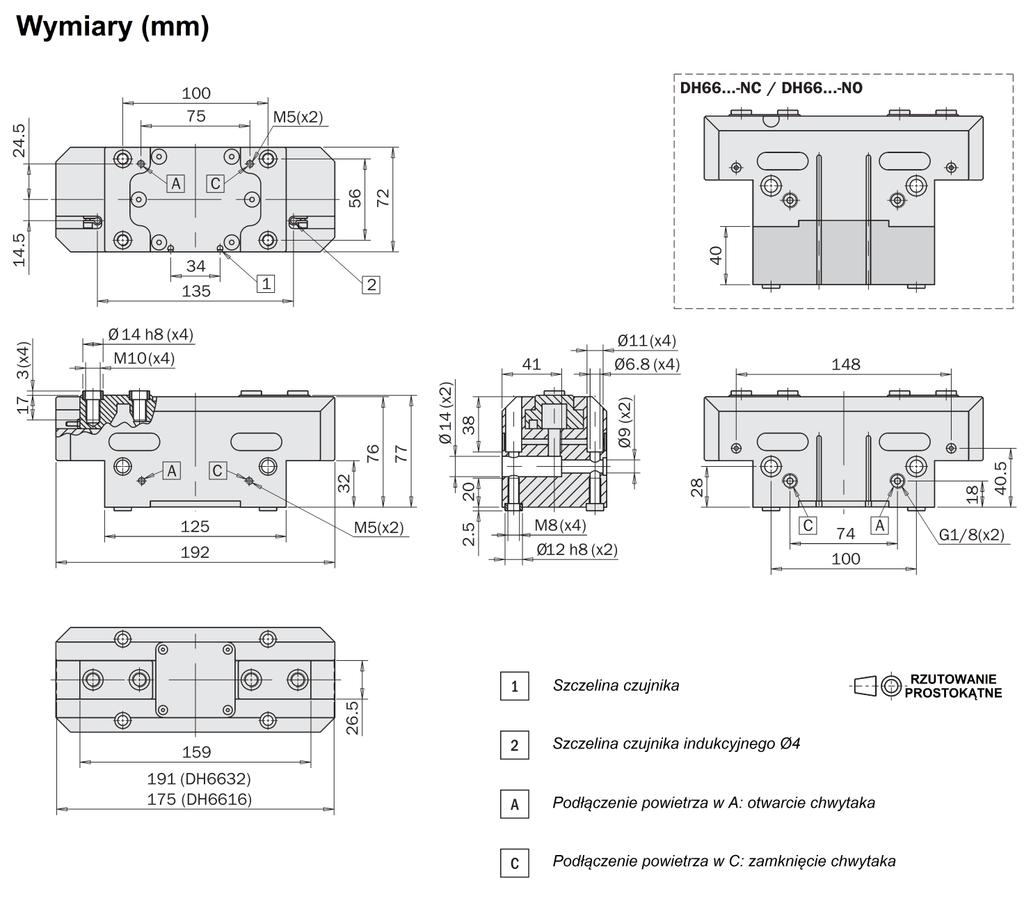

8 Seria DH6632 DH6632-NC DH6632-NO DH6616 DH6616-NC DH6616-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 16 2 x 8 Waga [g] otwarcia [s] 0.15 / / / / / / 0.12 Max częstotliwość pracy [Hz] 2 Zakres ciśnień [bar] Powietrze DH-08

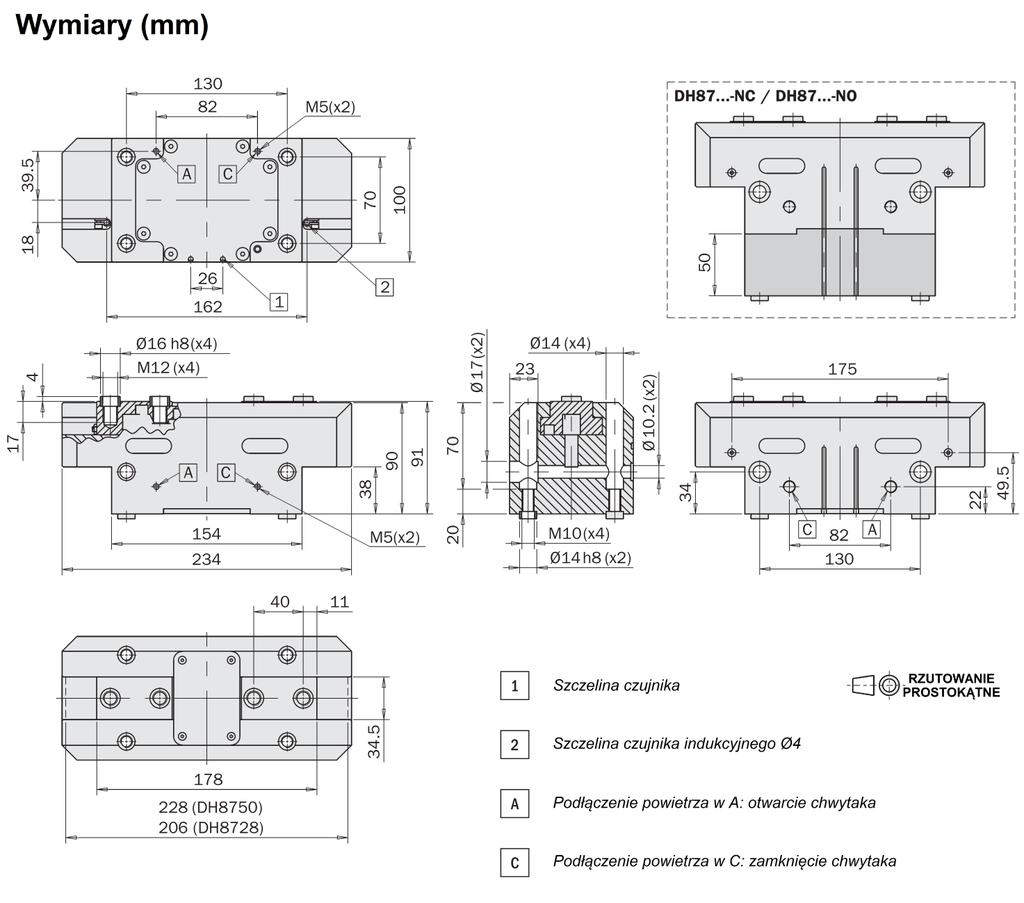

9 Seria DH8750 DH8750-NC DH8750-NO DH8728 DH8728-NC DH8728-NO Siła podczas zamknięcia na jedną Skok całkowity [mm] ±0.3 mm 2 x 25 2 x 14 Waga [g] otwarcia [s] 0.21 / / / / / / 0.19 Max częstotliwość pracy [Hz] 1 Zakres ciśnień [bar] DH-09

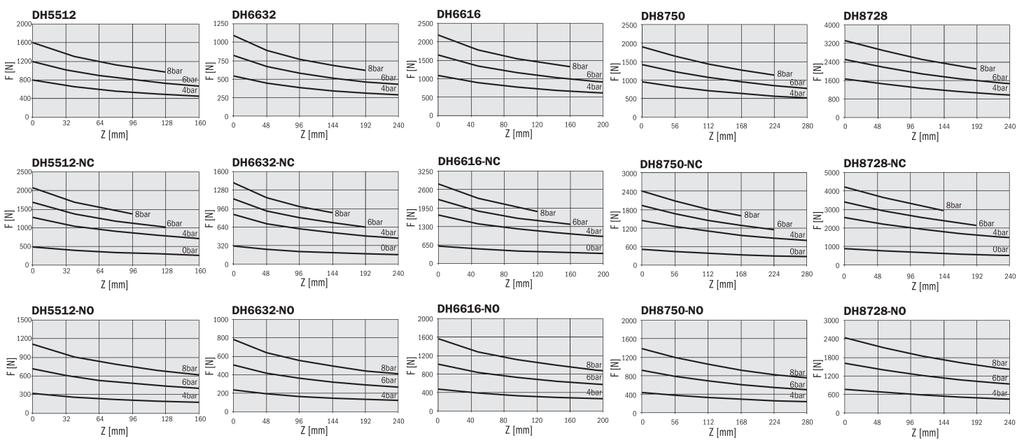

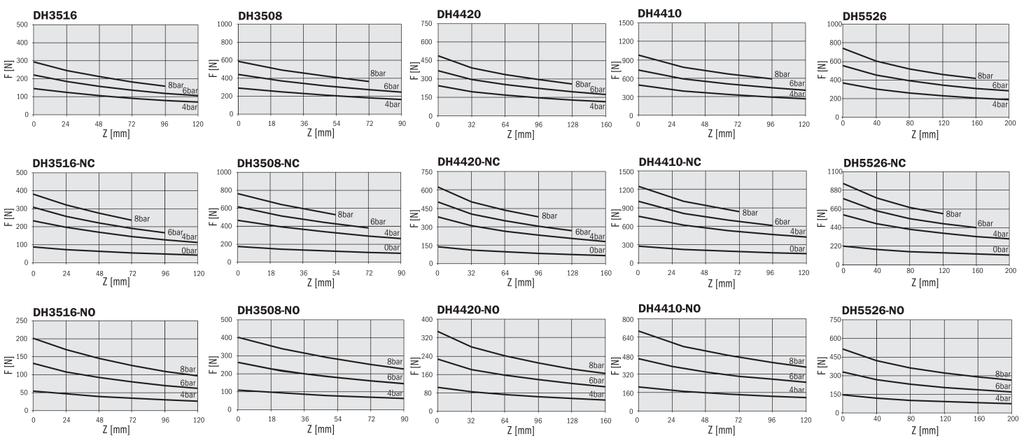

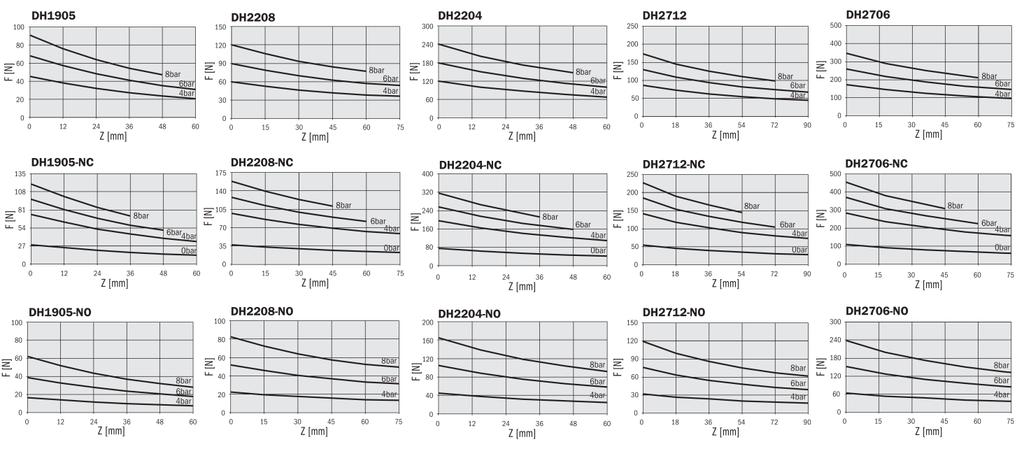

10 SIŁA CHWYTU: Wykresy umieszczone obok pokazują siłę chwytu na każdą szczękę w zależności od długości narzędzia chwytającego Z dla różnych ciśnień. Przedstawione zależności występują podczas zamknięcia szczęk chwytaka Siła pokazana na wykresach odnosi się do jednej szczęki. Siła całkowita chwytaka jest dwukrotnie większa! DH-010
