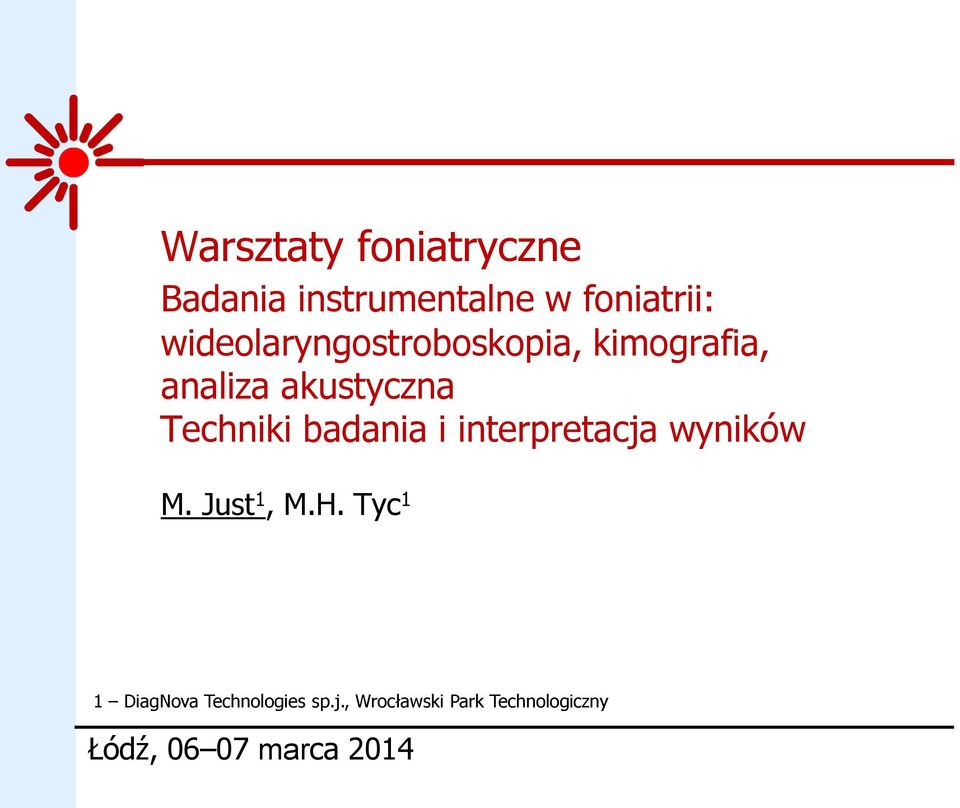

1 Warsztaty foniatryczne Badania instrumentalne w foniatrii: wideolaryngostroboskopia, kimografia, analiza akustyczna Techniki badania i interpretacja wyników M. Just 1, M.H. Tyc 1 1 DiagNova Technologies sp.j., Wrocławski Park Technologiczny Łódź, marca 2014

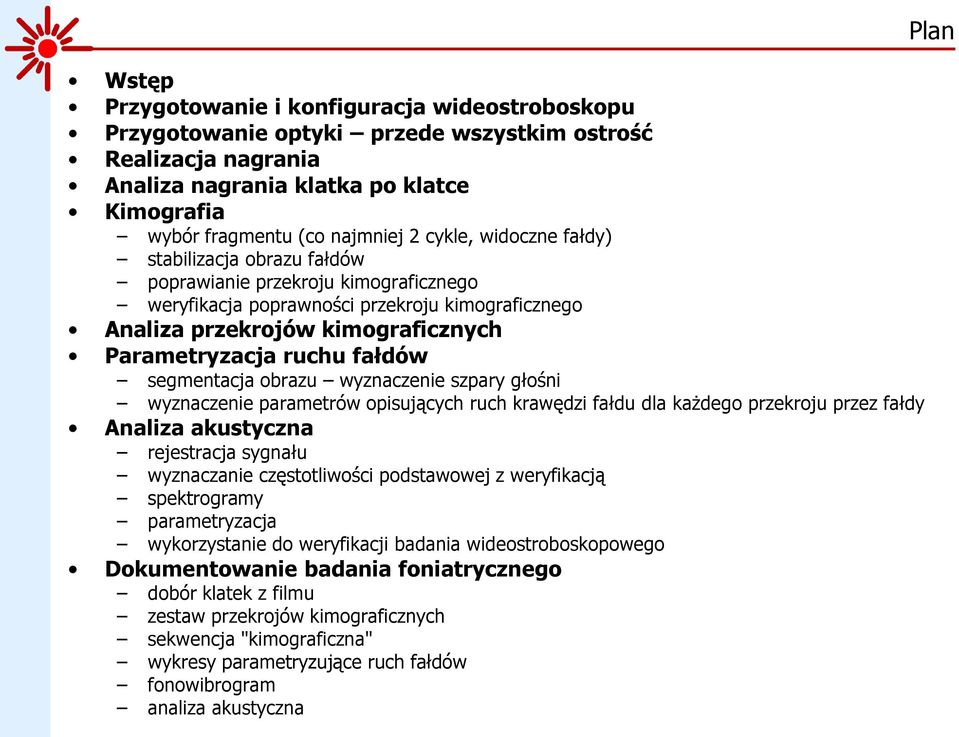

2 Wstęp Przygotowanie i konfiguracja wideostroboskopu Przygotowanie optyki przede wszystkim ostrość Realizacja nagrania Analiza nagrania klatka po klatce Kimografia wybór fragmentu (co najmniej 2 cykle, widoczne fałdy) stabilizacja obrazu fałdów poprawianie przekroju kimograficznego weryfikacja poprawności przekroju kimograficznego Analiza przekrojów kimograficznych Parametryzacja ruchu fałdów segmentacja obrazu wyznaczenie szpary głośni wyznaczenie parametrów opisujących ruch krawędzi fałdu dla każdego przekroju przez fałdy Analiza akustyczna rejestracja sygnału wyznaczanie częstotliwości podstawowej z weryfikacją spektrogramy parametryzacja wykorzystanie do weryfikacji badania wideostroboskopowego Dokumentowanie badania foniatrycznego dobór klatek z filmu zestaw przekrojów kimograficznych sekwencja "kimograficzna" wykresy parametryzujące ruch fałdów fonowibrogram analiza akustyczna Plan

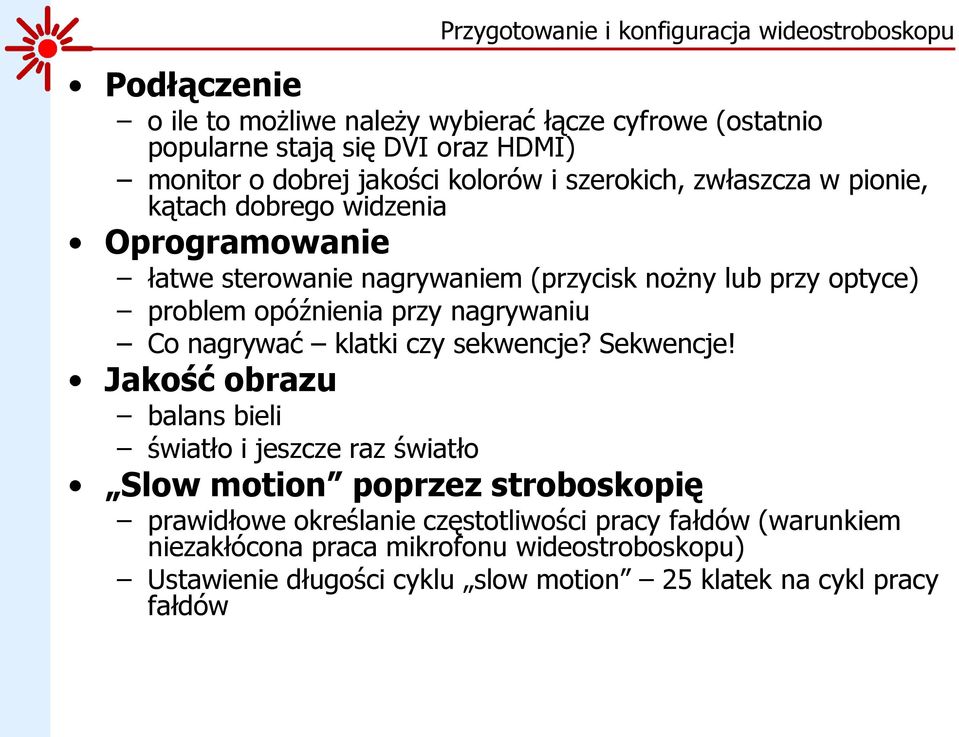

3 Przygotowanie i konfiguracja wideostroboskopu Podłączenie o ile to możliwe należy wybierać łącze cyfrowe (ostatnio popularne stają się DVI oraz HDMI) monitor o dobrej jakości kolorów i szerokich, zwłaszcza w pionie, kątach dobrego widzenia Oprogramowanie łatwe sterowanie nagrywaniem (przycisk nożny lub przy optyce) problem opóźnienia przy nagrywaniu Co nagrywać klatki czy sekwencje? Sekwencje! Jakość obrazu balans bieli światło i jeszcze raz światło Slow motion poprzez stroboskopię prawidłowe określanie częstotliwości pracy fałdów (warunkiem niezakłócona praca mikrofonu wideostroboskopu) Ustawienie długości cyklu slow motion 25 klatek na cykl pracy fałdów

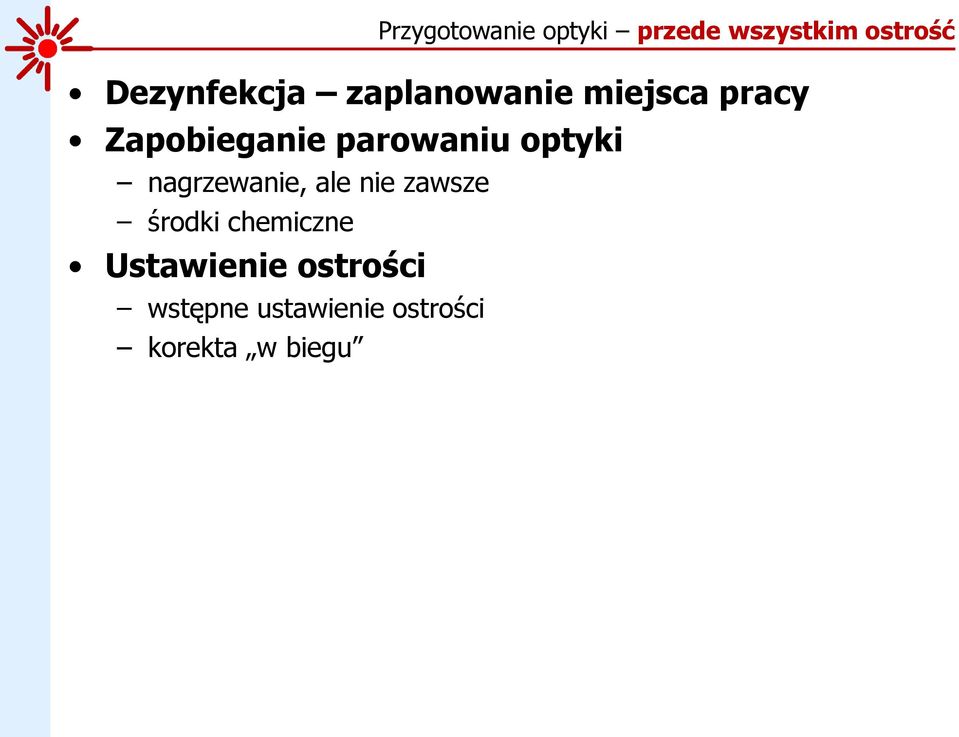

4 Przygotowanie optyki przede wszystkim ostrość Dezynfekcja zaplanowanie miejsca pracy Zapobieganie parowaniu optyki nagrzewanie, ale nie zawsze środki chemiczne Ustawienie ostrości wstępne ustawienie ostrości korekta w biegu

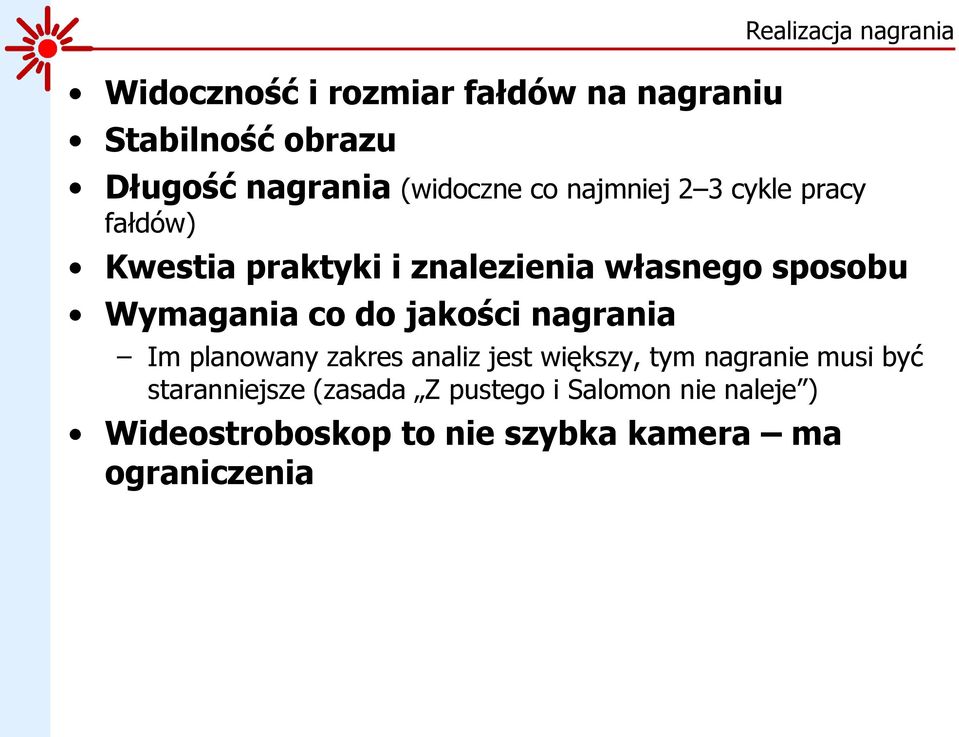

5 Widoczność i rozmiar fałdów na nagraniu Stabilność obrazu Realizacja nagrania Długość nagrania (widoczne co najmniej 2 3 cykle pracy fałdów) Kwestia praktyki i znalezienia własnego sposobu Wymagania co do jakości nagrania Im planowany zakres analiz jest większy, tym nagranie musi być staranniejsze (zasada Z pustego i Salomon nie naleje ) Wideostroboskop to nie szybka kamera ma ograniczenia

6 Analiza nagrania klatka po klatce Ciągle jest to podstawowy rodzaj analizy nagrania slow motion Materiał do analizy obejmować może setki klatek Analiza musi być uważna, o poprawnym zdiagnozowaniu patologii przesądzić może jedna klatka Dobry dobór klatek do dokumentacji

7 Przykłady użycia korekcji barwnej i filtracji do poprawienia obrazu endoskopowego Analiza obrazu klatka po klatce. Poprawianie obrazu

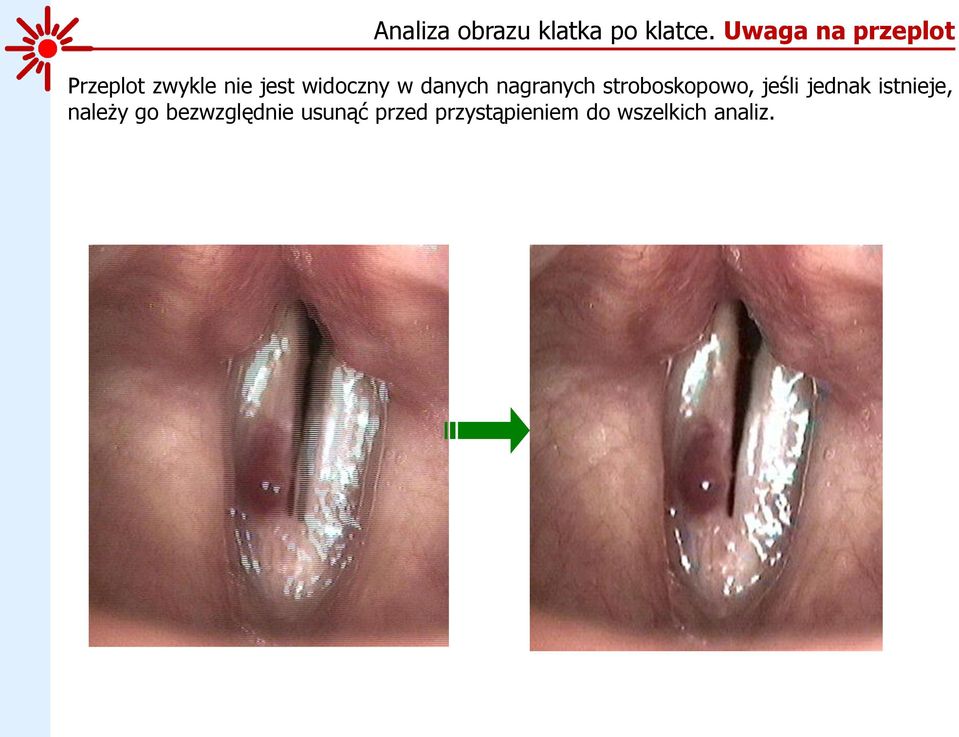

8 Analiza obrazu klatka po klatce. Uwaga na przeplot Przeplot zwykle nie jest widoczny w danych nagranych stroboskopowo, jeśli jednak istnieje, należy go bezwzględnie usunąć przed przystąpieniem do wszelkich analiz.

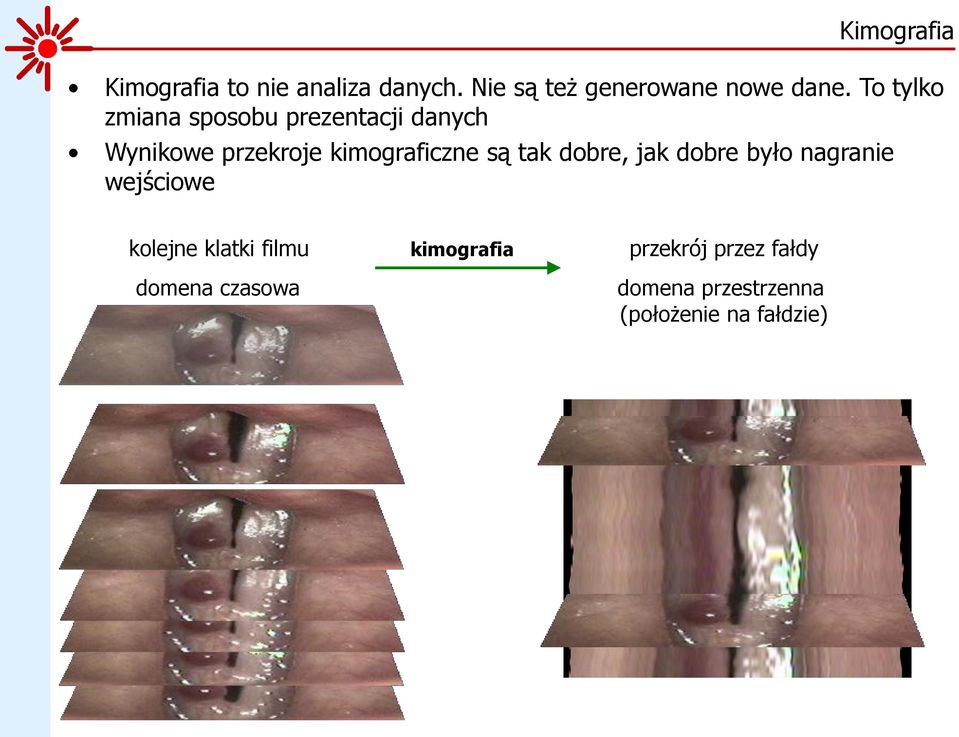

9 Kimografia Kimografia to nie analiza danych. Nie są też generowane nowe dane. To tylko zmiana sposobu prezentacji danych Wynikowe przekroje kimograficzne są tak dobre, jak dobre było nagranie wejściowe kolejne klatki filmu kimografia przekrój przez fałdy domena czasowa domena przestrzenna (położenie na fałdzie)

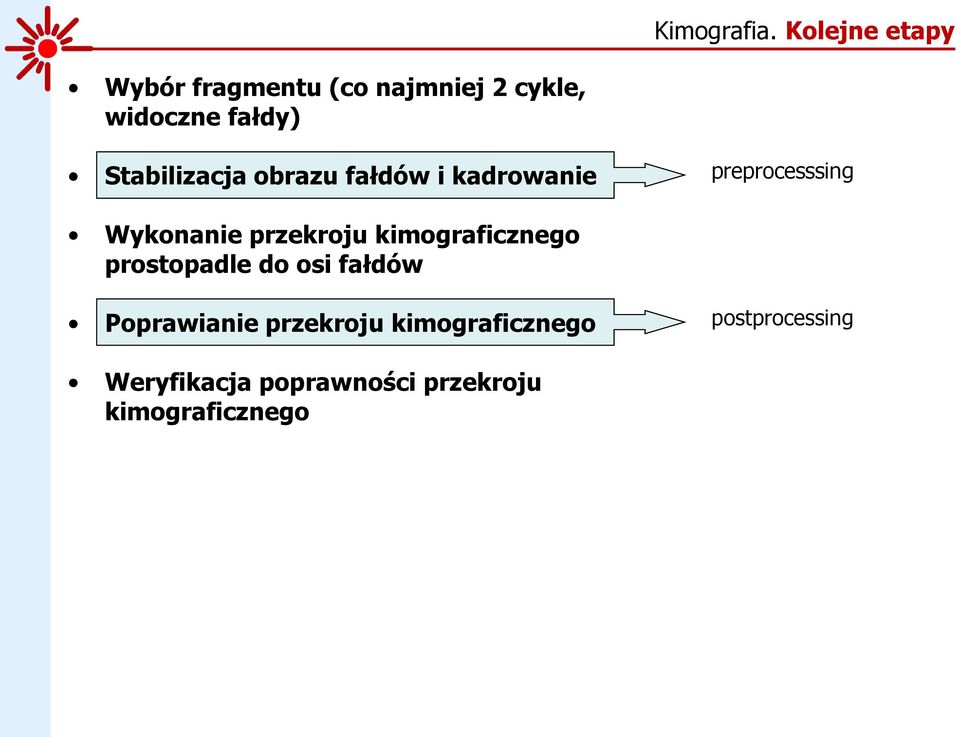

10 Kimografia. Kolejne etapy Wybór fragmentu (co najmniej 2 cykle, widoczne fałdy) Stabilizacja obrazu fałdów i kadrowanie preprocesssing Wykonanie przekroju kimograficznego prostopadle do osi fałdów Poprawianie przekroju kimograficznego postprocessing Weryfikacja poprawności przekroju kimograficznego

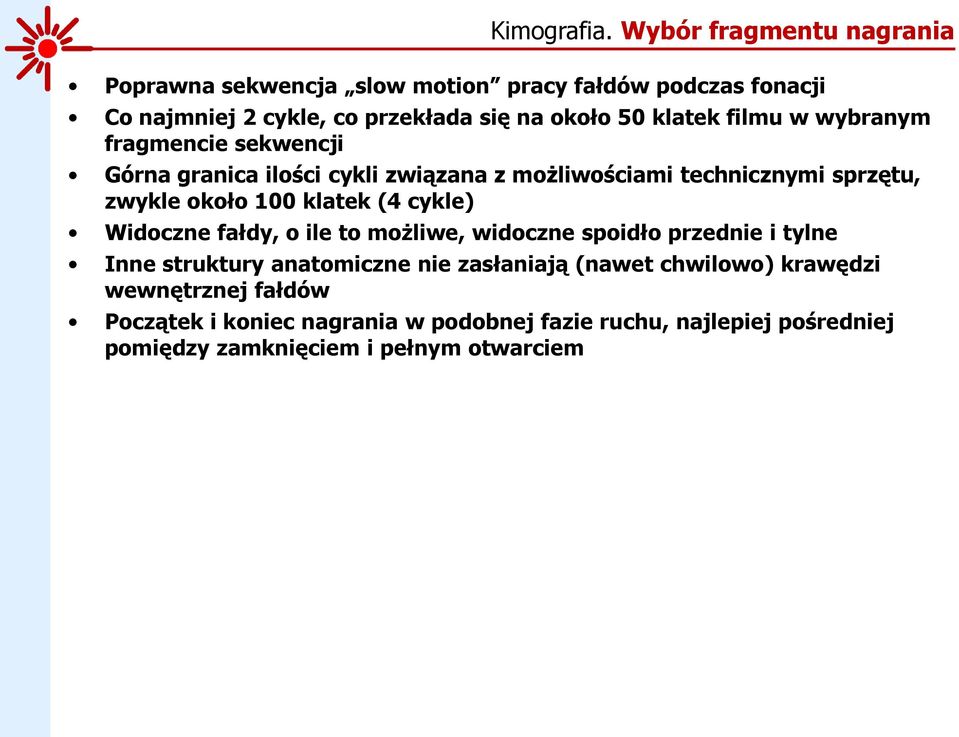

11 Kimografia. Wybór fragmentu nagrania Poprawna sekwencja slow motion pracy fałdów podczas fonacji Co najmniej 2 cykle, co przekłada się na około 50 klatek filmu w wybranym fragmencie sekwencji Górna granica ilości cykli związana z możliwościami technicznymi sprzętu, zwykle około 100 klatek (4 cykle) Widoczne fałdy, o ile to możliwe, widoczne spoidło przednie i tylne Inne struktury anatomiczne nie zasłaniają (nawet chwilowo) krawędzi wewnętrznej fałdów Początek i koniec nagrania w podobnej fazie ruchu, najlepiej pośredniej pomiędzy zamknięciem i pełnym otwarciem

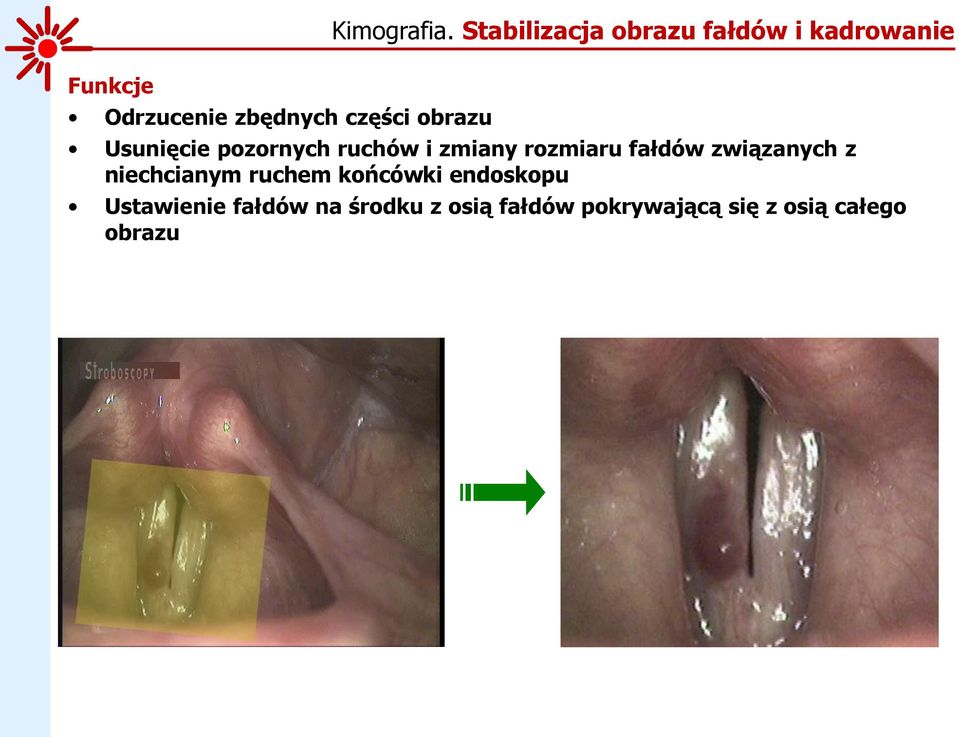

12 Funkcje Odrzucenie zbędnych części obrazu Kimografia. Stabilizacja obrazu fałdów i kadrowanie Usunięcie pozornych ruchów i zmiany rozmiaru fałdów związanych z niechcianym ruchem końcówki endoskopu Ustawienie fałdów na środku z osią fałdów pokrywającą się z osią całego obrazu

13 Realizacja Kimografia. Stabilizacja obrazu fałdów i kadrowanie Automatyczne śledzenie przez komputer położenia wskazanych punktów (nieruchomych w stosunku do spoideł fałdów) na kolejnych klatkach filmu Schemat postępowania Zaznaczenie punktów do śledzenia (na rysunkach na żółto) Zaznaczenie spoideł lub innych punktów na osi fałdów Uruchomienie automatycznej procedury stabilizacji i kadrowania

14 Kimografia. Wykonanie prostopadłego przekroju przez fałdy

15 Usunięcie wahań jasności Kimografia. Poprawianie przekroju Charakterystyczne dla starszych modeli wideostroboskopów klasycznych (nie migawkowych) bez synchronizacji błysku z migawką kamery przed po

16 Co najmniej dwa cykle pracy fałdu Kimografia. Weryfikacja poprawności przekroju Symetryczne (względem osi fałdu) krawędzie zewnętrzne fałdów, ewentualnie, przy braku widoczności jednej z krawędzi gładki przebieg linii kreślonej przez krawędź drugiego

17 Kimografia. Weryfikacja poprawności przekroju. Najczęstsze błędy Zbyt mała ilość cykli pracy fałdów w analizowanej sekwencji błędny prawidłowy

18 Kimografia. Weryfikacja poprawności przekroju. Najczęstsze błędy Niestabilne położenie fałdów głosowych na nagraniu błędny po korekcie

19 Kimografia. Weryfikacja poprawności przekroju. Najczęstsze błędy Błędy synchronizacji stroboskopii z ruchem fałdów zamrożony ruch fałdów symetryczne poszarpanie linii ruchu spowodowane nieregularnymi ruchami fałdów

20 Kimografia. Analiza przekrojów Analizę przekrojów kimograficznych prowadzić można na dwa sposoby Ocenę zasięgu patologii (np. zakres fałdu ze zdiagnozowaną niedomykalnością) Ocenę stopnia patologii (poziom asymetrii pracy fałdów) Oba sposoby mogą dotyczyć tej samej patologii (np. dla niedomykalności można podać zakres fałdu, na którym występuje, jak również jej poziom poprzez określenie stopnia zachowania szczątkowego ruchu fałdów w miejscu niedomykania)

21 Kimografia. Analiza przekrojów ocena typu patologii niedomykalność asymetria pracy fałdów (leukoplakia prawego fałdu głosowego) różnica fazy (niewydolność głośni)

22 Etapy parametryzacji Parametryzacja ruchu fałdów Prezentacja wybranych klatek z zarejestrowanej sekwencji slow motion czy też przedstawianie przekrojów kimograficznych jest opisem jakościowym i ostatecznie opiera się na interpretacji przedstawionych obrazów przez specjalistę. Opis taki zawsze jest w pewnym stopniu subiektywny zależny od zbioru doświadczeń diagnosty. Następny stopień obiektywizacji obrazowego badania foniatrycznego musi polegać na wprowadzeniu opisu ilościowego obserwowanych zjawisk, czyli na sparametryzowaniu ruchu fałdów. 1. Segmentacja wyznaczenie szpary głośni albo wewnętrznej krawędzi fałdów 2. Wyznaczenie krzywej ruchu fałdów dla każdego przekroju przez fałdy 3. Określenie wartości parametrów na podstawie kształtu krzywych ruchu fałdów

23 Parametryzacja ruchu fałdów. Wyznaczenie szpary głośni

24 Parametryzacja ruchu fałdów. Określenie wartości parametrów Część nie zamykająca się: 0% Część nie otwierająca się: 17% Średnia asymetria na całej długości: 0,13 Średnia różn. fazy na całej długości: 3,12 Część nie zamykająca się: 0% Część nie otwierająca się: 14% Średnia asymetria na całej długości: 0,16 Średnia różn. fazy na całej długości: 0,51 Część nie zamykająca się: 33% Część nie otwierająca się: 11% Średnia asymetria na całej długości: 0,24 Średnia różn. fazy na całej długości: 7,67 Część nie zamykająca się: 0% Część nie otwierająca się: 17% Średnia asymetria na całej długości: 0,53 Średnia różn. fazy na całej długości: 38,62

25 Analiza akustyczna. Schemat postępowania Wybór typu analizy (wybór treści nagrania) Rejestracja materiału audio Korekta ustawień wyznaczania F0 Wyznaczenie częstotliwości podstawowej z weryfikacją Częstotliwość wyznaczona błędnie Częstotliwość niewyznaczalna Częstotliwość wyznaczalna Diagnoza i dokumentowanie na podstawie spektrogramu Wyznaczenie statystyk F0 i formantów nie Czy wykres częstotliwości płaski i fonacja a tak Pełna diagnostyka parametryczna

26 Analiza akustyczna. Wybór typu analizy Różne cele diagnostyczne wymagają różnych typów analiz Rejestrowany materiał audio eksponuje pożądane cechy Dopasowany do rejestrowanego materiału audio sposób nagrywania (nagranie inicjowane przez operatora lub przez pacjenta, ew. sposób fonacji kontrolowany przez komputer) Wyznaczane odmienne zestawy parametrów Różne sposoby prezentowania wyników Dostępne analizy: Klasyczna diagnostyczna (fonacja dwukrotnej głoski a ) Wydolnościowa (fonacja maksymalnie wydłużonej głoski a ) Próba obciążeniowa (wielokrotna analiza diagnostyczna rozdzielana zadaniem głosowym obciążającym narząd głosu) Analiza frazy złożonej (wyraz lub zdanie) Analiza powtarzalności (analiza frazy powtarzanej analiza neurologiczna, neurologopedyczna itp.) Analiza głosów śpiewaczych (pole głosowe, analiza przejść międzyrejestrowych)

27 Analiza akustyczna. Rejestracja próbki Warunki wygłuszone pomieszczenie (brak odbić dźwięku od ścian) brak zakłóceń odpowiednia odległość ust badanej osoby od mikrofonu (około 10 cm) Sprzęt mikrofon pojemnościowy o płaskiej charakterystyce w zakresie 100Hz 10kHz przedwzmacniacz do mikrofonu z zasilaniem fantom Dla nagrań diagnostycznych rozdzielczość 16 bitów, częstotliwość próbkowania Hz, do nagrań śpiewaczych dwa mikrofony oraz częstotliwość próbkowania Hz Nagrywana fraza adekwatna do celu analizy (przykładowo, klasyczna analiza diagnostyczna podwójna fonacja a z sekundowym odstępem pomiędzy głoskami)

28 Analiza akustyczna. Wyznaczanie częstotliwości podstawowej Problemy z najniższym formantem i subharmonikami Praktycznie zawsze niezbędna weryfikacja za pomocą spektrogramu błędnie wyznaczone poprawnie wyznaczone (lub po korekcie)

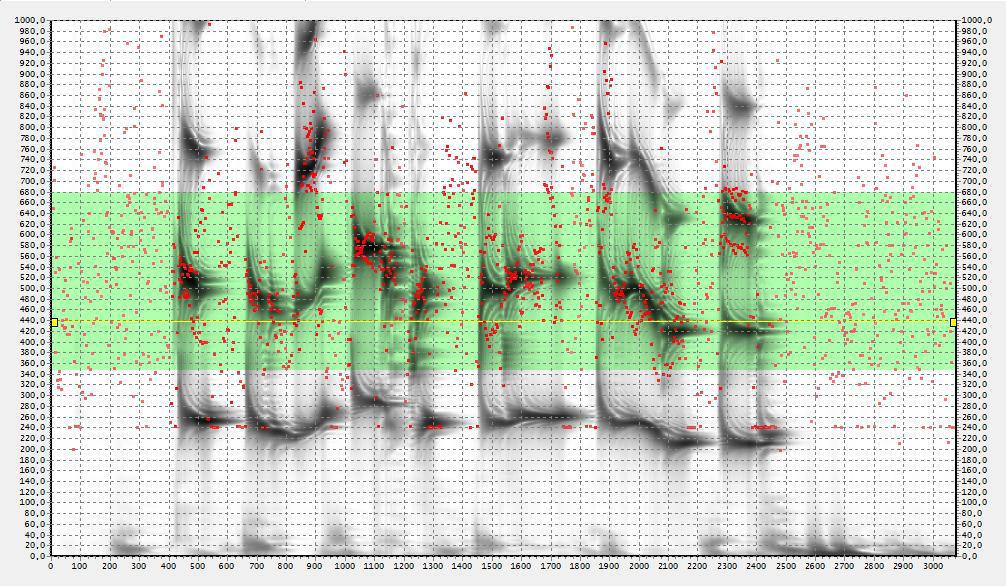

29 Analiza akustyczna. Weryfikacja częstotliwości podstawowej Linia F0 powinna pokrywać się z najniższą, występującą jedynie podczas fonacji i możliwie ciągłą, linią spektrogramu poprawnie błędnie

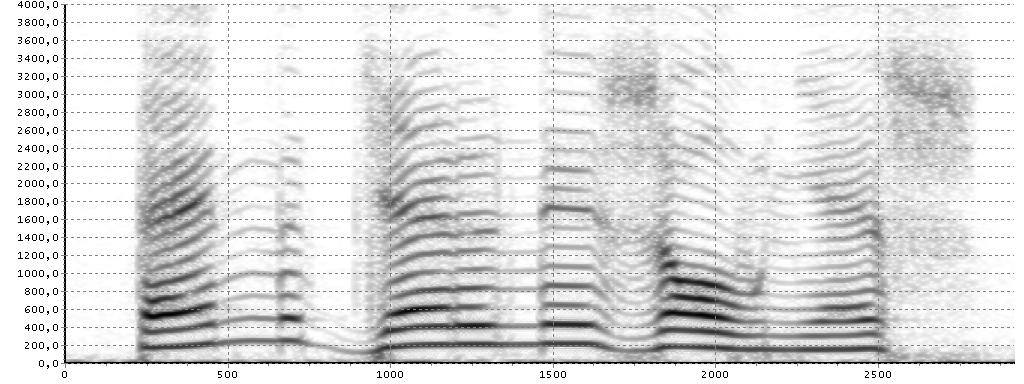

30 transformata Fouriera Analiza akustyczna. Spektrogramy domena czasowa domena częstotliwościowa

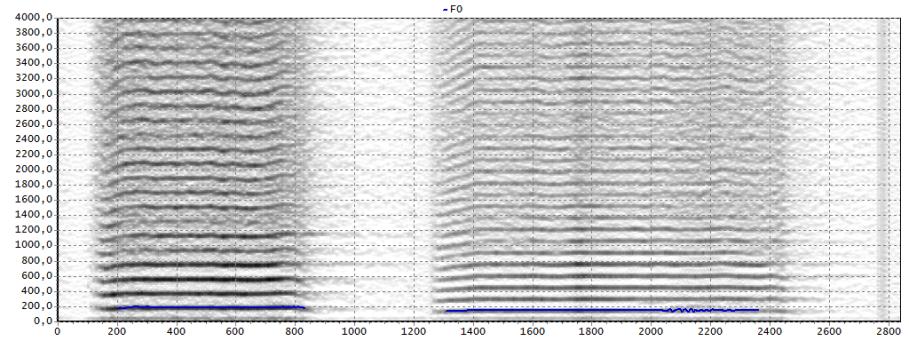

31 Analiza akustyczna. Spektrogramy

32 Analiza akustyczna. Parametryzacja Parametryzacja jest ukoronowaniem całego szeregu analiz. Poprzedzają ją m.in.: redukcja, filtracja, segmentacja. Aby parametryzacja była prawidłowa, wszystkie wcześniejsze operacje muszą być przeprowadzone prawidłowo. Szczególnie wymagający jest etap segmentacji (wyznaczenia częstotliwości podstawowej) i należy poświęcić mu odpowiednią uwagę. Sama parametryzacja jest zwykle operacją stosunkowo prostą. Parametry obliczane są za pomocą prostych wzorów, z bezpośrednim wykorzystaniem wyników segmentacji.

33 Analiza akustyczna. Parametryzacja wybrane parametry

34 Analiza akustyczna. Parametryzacja prezentacja wyników Głos wizualne przedstawienie parametrów w stosunku do tzw. normy

35 Analiza akustyczna. Wykorzystanie do weryfikacji badania wideostroboskopowego Wideostroboskop musi zsynchronizować się z ruchem fałdów głosowych, w tym celu sam przeprowadza analizę akustyczną i wyznacza częstotliwość podstawową wideostroboskop może się mylić fałdy mogą drgać zbyt nieregularnie lub nieregularności tworzą większe segmenty Ostatecznym sposobem na weryfikację wybranych aspektów badania wideostroboskopowego jest analiza akustyczna (obserwacja oscylogramu i spektrogramów)

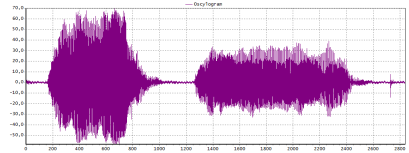

36 Dokumentowanie badania foniatrycznego Skondensowana forma (przykładowo, użycie fonowibrogramów) Umożliwienie obiektywnej diagnozy W miarę możliwości zawierać powinna wybrane klatki z filmu zestaw przekrojów kimograficznych wykresy parametryzujące ruch fałdów fonowibrogram Wykresy analizy akustycznej (spektrogram, fragment oscylogramu, wykresy zmian wybranych parametrów, wykresy słupkowe parametrów, dobór wykresów, np. spektrogramów uzależniony od typu badania) Jako uzupełnienie dołączać można sekwencję kimograficzną

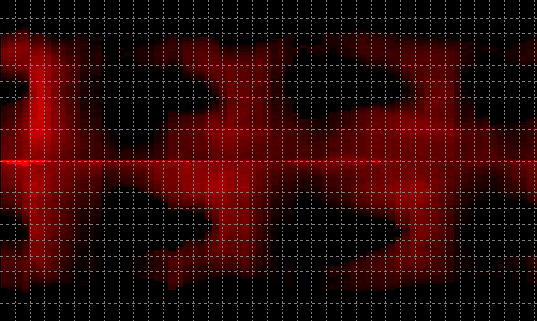

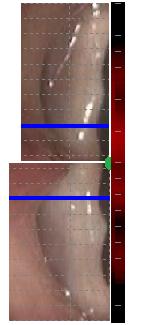

37 Dokumentowanie badania foniatrycznego. Fonowibrogramy generacja Śladowa niedomykalność Duża niedomykalność

38 Dokumentowanie badania foniatrycznego. Fonowibrogramy przykłady Prawie wzorcowa praca fałdów Praca poprawna, nieco nadmiernie wydłużona faza zamknięcia

39 Fonowibrogram. Przykład 2 Prawie wzorcowa praca fałdów Niedowład mięśni zwierających i napinających krtań z wrzecionowatą niewydolnością głośni, kwalifikujący się do uznania choroby zawodowej. Kolor niebieski oznacza fałd przekraczający oś symetrii

40 Fonowibrogram. Przykład 3 Prawie wzorcowa praca fałdów Niedomykalność wrzecionowata, faza zamknięcia skrócona, różnica fazy pomiędzy fałdami. Kolor niebieski oznacza fałd przekraczający oś symetrii

41 Dokumentowanie badania foniatrycznego. Przykład
