Podstawy obsługi oscyloskopu cyfrowego

Transkrypt

1 Politechnika Śląska Katedra Elektryfikacji i Automatyzacji Górnictwa Podstawy obsługi oscyloskopu cyfrowego Opracował: dr inż. Kazimierz Miśkiewicz

2 Podstawowa funkcja oscyloskopu Rejestracja i przedstawienie na ekranie oscyloskopu zmiany napięcia w czasie Podstawowe klasy oscyloskopów: Analogowy (przedstawienie przebiegu napięcia na ekranie lampy oscyloskopowej) wielokrotne rysowania tego samego przebiegu Cyfrowy (przedstawienie przebiegu napięcia na monitorze LCD) możliwość rejestracji w postaci cyfrowej

3 Podstawowe rodzaje oscyloskopów Analogowy (przedstawienie przebiegu napięcia na ekranie lampy oscyloskopowej) wielokrotne rysowania tego samego przebiegu tylko przebiegi powtarzalne Cyfrowy : (przedstawienie przebiegu napięcia na monitorze LCD) możliwość rejestracji przebiegów jednorazowych: Stacjonarne Ręczne możliwość trzymania w dłoni Komputerowe brak ekranu i elementów obsługi, przezentacja przebiegu na ekranie komputera Rejestratory danych (data logger) rejestracja wolnych przebiegów

4 Przykład oscyloskopu analogowego OS-5020 Brak możliwości oglądania pojedyńczych przebiegów Brak możliwości zapisu (dokumentacji przebiegów) tylko fotografia

5 Stacjonarny oscyloskop cyfrowy TDS 210 firmy Tektronix

6 Stacjonarny oscyloskop cyfrowy TPS 2024 firmy Tektronix

7 Przystawka oscyloskopowa (szybkie przebiegi) Ekran oscyloskopu na komputerze (dedykowane oprogramowanie + połączenie, najczęściej USB) Źródło:

8 Oscyloskop ręczny (handheld) Przykład: GDS-122 firmy INSTEK źródło: GDS-122 User Manual

9 Rejestrator danych (Data Logger) Źródło:

10 Właściwości oscyloskopu cyfrowego Rejestracja przebiegów napięć w funkcji czasu Możliwość oglądania fragmentów przebiegów przed momentem wyzwolenia Możliwość oglądania przebiegów jednokrotnych Możliwość przesłania zarejestrowanych przebiegów w postaci cyfrowej do komputera celem ich archwizacji i dalszej obróbki

11 Schemat funkcjonalny oscyloskopu cyfrowego

12 Wyzwalanie Detekcja zdefiniowanego zdarzenia i spowodowanie wyświetlenia zarejestrowanego przebiegu Źródła sygnału wyzwalania: Napięcie kanału 1 Napięcie kanału 2 Napięcie podane na wejście zewnętrznego wyzwalania EXT TRIG Napięcie sieci zasilającej

13 Wyzwalanie Tryby pracy układu wyzwalania AUTO cykliczne wyzwalanie nawet jak nie wystąpi zdarzenie które ma spowodować wyzwolenie NORMAL cykliczne wyzwalanie jak wystąpi zdefiniowane zdarzenie SINGLE pojedyńcze wyzwalanie jak wystąpi zdefiniowane zdarzenie

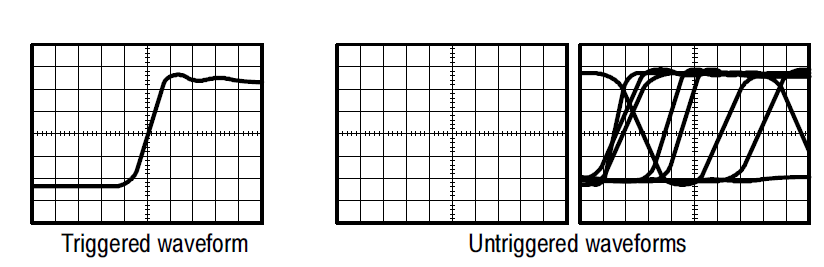

14 Wygląd ekranu dla wybranych ustawień wyzwalania Wystąpiło wyzwolenie Nie wystąpiło wyzwolenie (normal, single) Nie wystąpiło wyzwolenie (auto)

15 Wykorzystanie zboczy sygnału wyzwalającego

16 Usytuowanie momentu wyzwolenia względem rejestrowanego przebiegu

17 Widok oscyloskopu TDS 210

18 Widok ekranu oscyloskopu

19 Obsługa oscyloskopu Ustawienie parametrów kanałów: wzmocnienie(v/div mv/div), pozycja, AC/DC Ustawienie podstawy czasu: szybkość (s/div, ms/div, us/div), położenie znacznika 0 Ustawienie układu wyzwalania: źródło, tryb, rodzaj zbocza, poziom wyzwalania Analiza obrazu, możliwość użycia kursorów

20 Zbyt mała wysokość CH1=5V/div

21 Poprawne ustawienie wzmocnienia kanału CH1=1V/div

22 Zbyt duża wysokość CH1=500mV/div

23 Zbyt wolna podstawa czasu M=2.5ms/div

24 Zbyt szybka podstawa czasu M=50us/div

25 Sprzężenie DC i AC Sprzężenie DC Sprzężenie AC wartość średnia = 0

26 Wyzwalanie zboczem narastającym poziom wyzwalania 1,24V, sprzężenie DC

27 Wyzwalanie zboczem narastającym poziom wyzwalania 1,24V, sprzężenie DC

28 Wyzwalanie zboczem opadającym poziom wyzwalania 1,24V, sprzężenie DC

29 Wyzwalanie w trybie auto brak synchronizacji poziom wyzwalania (3.12V) większy od wartości max (2.5V)

30 Wykorzystanie kursorów napięciowych przykład: pomiar wartości międzyszczytowej

31 Wykorzystanie kursorów czasowych - przykład: pomiar okresu

32 Pomiar wybranych parametrów przebiegów polecenie MEASURE

33 Prezentacja obsługi oscyloskopu Kamera + program AMCAP
