1 mcr PROLIGHT, mcr PROLIGHT PLUS klapy oddymiające 1. opis ogólny Klapy oddymiające są głównym elementem systemu oddymiania grawitacyjnego, których zadaniem jest usunięcie z zamkniętych pomieszczeń dymów, gazów pożarowych i energii cieplnej na zewnątrz obiektu. Umożliwiają tym samym: utrzymanie dróg ewakuacyjnych o niewielkim zadymieniu, dzięki czemu możliwa jest sprawna ewakuacja, prowadzenie akcji gaśniczej poprzez lokalizację miejsca pożaru, zmniejszenie ryzyka naruszenia lub zniszczenia konstrukcji budynku poprzez obniżenie temperatury. Parametry Klapa C / E Klapa DVP Klapa NG-A Klapa DVPS Klapa R Klapa z funkcją wyłazu C / E klasyfikacja produktów sterowanie wypełnienie Certifkat Zgodności WE 1488-CPD-0151/W (zgodnie z PN-EN ) Certifkat Zgodności IT-0920/W (zgodnie z AT /2011) Certyfikat CE Re300 lub Re50 niezawodność działania podczas 300/50 cykli otwarć i zamknięć do pozycji oddymiania oraz cykli do pozycji wentylacji (klapa dwufunkcyjna), WL1500 lub WL750 pewność działania klap pod obciążeniem wiatrem równym 1500 Pa lub 750 Pa (zależnie od typu, wielkości i wyposażenia), T(-25) lub T(00) odporność klap na działanie niskiej temperatury -25 C lub 0 C, 300 lub 600 odporność klap na działanie wysokiej temperatury 300 C lub 600 C (zależnie od typu i wyposażenia), SL pewność działania klap pod obciążeniem śniegiem N/m Aprobata Techniczna pneumatyczne (oddymianie) elektryczne ~230V (wentylacja) Re50 niezawodność działania podczas 50 cykli otwarć i zamknięć do pozycji oddymiania oraz cykli do pozycji wentylacji (klapa dwufunkcyjna), WL1500 lub WL750 pewność działania klap pod obciążeniem wiatrem równym 1500 Pa lub 750 Pa (zależnie od typu, wielkości i wyposażenia), 300 odporność klap na działanie wysokiej temperatury 300 C, SL pewność działania klap pod obciążeniem śniegiem N/m 2 odporność na uderzenie dużym ciałem miękkim wg PN-EN 1873:2009, odporność na uderzenie ciężkim ciałem miękkim klasy 3 wg PN-ENV 1627:2006. elektryczne 24V- (oddymianie+wentylacja) płyta z poliwęglanu kanalikowego kopuła akrylowa kopuła z poliwęglanu litego płyta warstwowa klasyfikacja ROOF(t1) 4

2 klapy oddymiające jednoskrzydłowe okrągłe typ R opis techniczny standardu klasyfikacja wg Certyfikatu Zgodności IT-0920/W zgodnie z AT /2011 klapy oddymiające typu R (okrągłe) przeznaczone do dachów płaskich i nachylonych, pokrytych papą lub folią PVC, podstawa prosta o wysokości 300 mm lub 500 mm z blachy ocynkowanej o grubości 1,25 mm, dolna część podstawy wyposażona w obwodowy kołnierz o szerokości 100 mm, za pomocą którego podstawa jest montowana do konstrukcji dachu, górna część podstawy o kształcie zapewniającym odprowadzenie wody, izolacja termiczna podstawy z twardej wełny mineralnej o grubości 20 mm, współczynnik przenikania ciepła U=1,41 W/m 2 K, pasek obwodowy z blachy ocynkowanej do mocowania obróbki dachowej w górnej części podstawy, wypełnienie skrzydła: płyta z poliwęglanu kanalikowego, kopuła akrylowa, kopuła z poliwęglanu litego, płyta warstwowa (do wymiaru nominalnego Ø 135 mm), wypełnienie z klasyfikacją ROOF (t1) (szczegółowe informacje w rozdziale 10), kąt otwarcia skrzydła klapy jednoskrzydłowej 140, sterowanie oddymianiem: pneumatyczne, elektryczne 24V- (szczegółowe informacje na str. 29), sterowanie wentylacją: elektryczne 230V~ budowa klapy oddymiającej wypełnienie skrzydła rama nośna konsola hakowa trawers skrzydła siłownik do oddymiania rama dociskowa pasek obwodowy podstawa prosta z izolacją termiczną kołnierz podstawy siłownik do wentylacji Rys. 13 udowa klapy oddymiającej ze sterowaniem pneumatycznym do oddymiania oraz z siłownikiem elektrycznym do wentylacji opcje wykonania klapy oddymiajacej malowanie elementów klapy na dowolny kolor z palety RAL dotyczy podstawy izolacja termiczna podstawy pozostałe warianty: twarda wełna mineralna o grubości 40 mm, współczynnik przenikania ciepła U=0,8 W/m 2 K płyta PIR o grubości 30 mm, współczynnik przenikania ciepła U=0,68 W/m 2 K zmiana grubości blachy podstawy niestandardowe wymiary światła otworu podstawy klapy niestandardowa wysokość podstawy w granicach 200 mm* 700 mm niestandardowa szerokość obwodowego kołnierza podstawy pasek obwodowy do mocowania obróbki dachowej z blachy powlekanej PVC (*) Wysokość podstawy poniżej 300 mm dostępna tylko w przypadku wykonania cokołu pod klapę, zapewniającego sumaryczną wysokość (klapa+cokół) min. 300 mm. 27

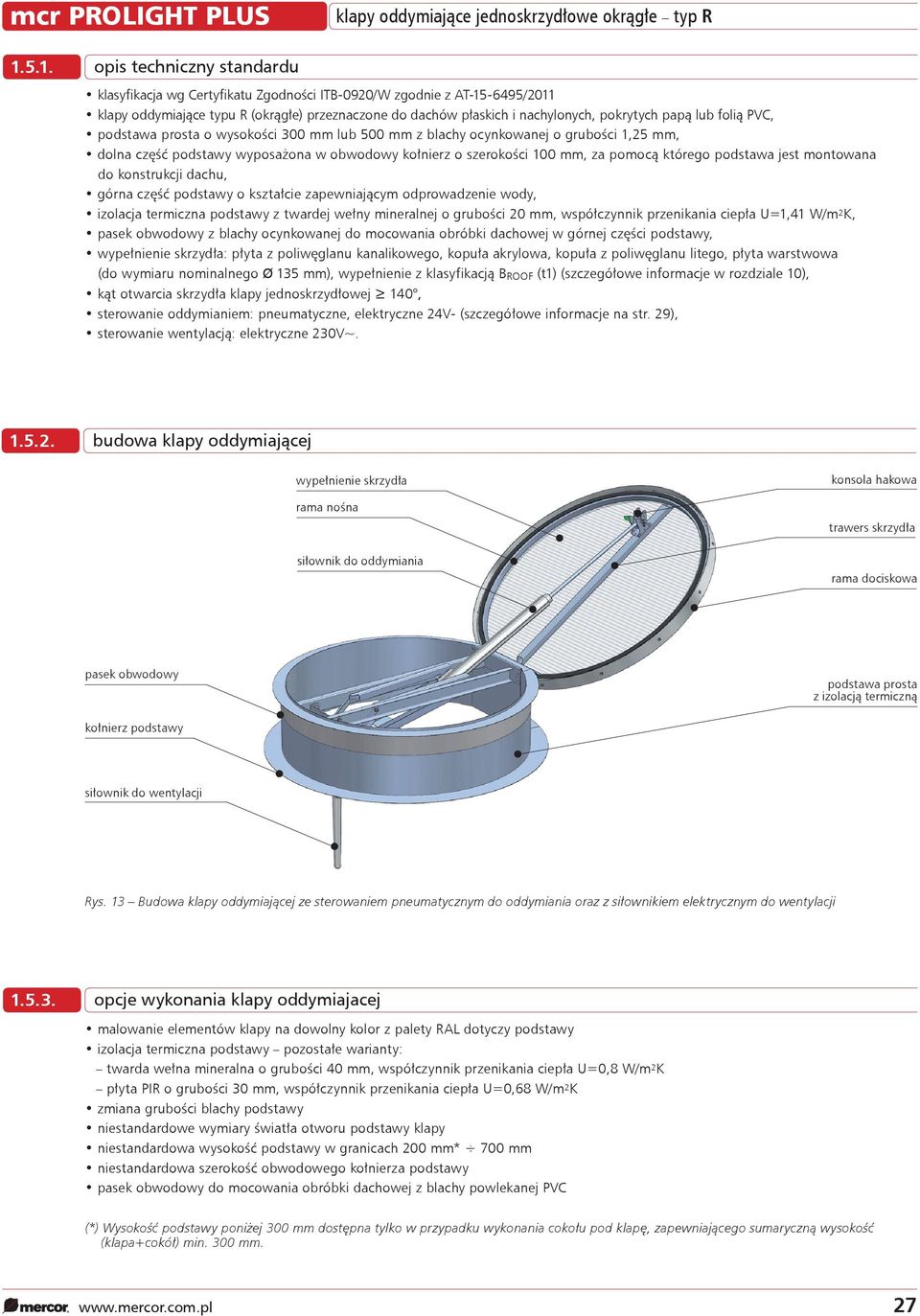

3 klapy oddymiające jednoskrzydłowe okrągłe typ R rysunki techniczne klapy oddymiającej KLAPA ODDYMIAJĄCA ZE STEROWANIEM PNEUMATYCZNYM DO ODDYMIANIA ORAZ SIŁOWNIKIEM ELEKTRYCZNYM DO WENTYLACJI Ø a 20 H Ø 100 Rys. 14 Przekrój przez klapę oddymiającą w pozycji zamkniętej, wymiary w [mm] Szczegół a Ø wymiar nominalny - średnica [mm], światło otworu klapy oddymiającej (tabela na str. 29) Ø całkowity wymiar skrzydła klapy oddymiającej [Ø =Ø+135 mm] H wysokość podstawy klapy oddymiającej [mm] (tabela na str. 29) dane techniczne Typ klapy Wymiar nominalny* Podstawa min. 300 [mm] Orientacyjna średnica Ø Powierzchnia czynna masa** [mm] A cz [m 2 ] [kg] R ,31 65 R ,38 70 R ,42 72 R ,45 75 R ,49 77 R ,53 80 R ,57 87 R ,62 90 R , R , R , R , (*) Możliwe jest wykonanie wymiarów pośrednich klap oddymiających między wartościami podanymi w tabeli. Wielkość powierzchni czynnej oddymiania dla tych wymiarów określa się metodą interpolacji liniowej. (**) Orientacyjna masa podana dla klapy oddymiającej o wysokości podstawy 300 mm, wykonanie standardowe z wypełnieniem w postaci płyty z poliwęglanu kanalikowego o grubości 16 mm i sterowaniem pneumatycznym. 28

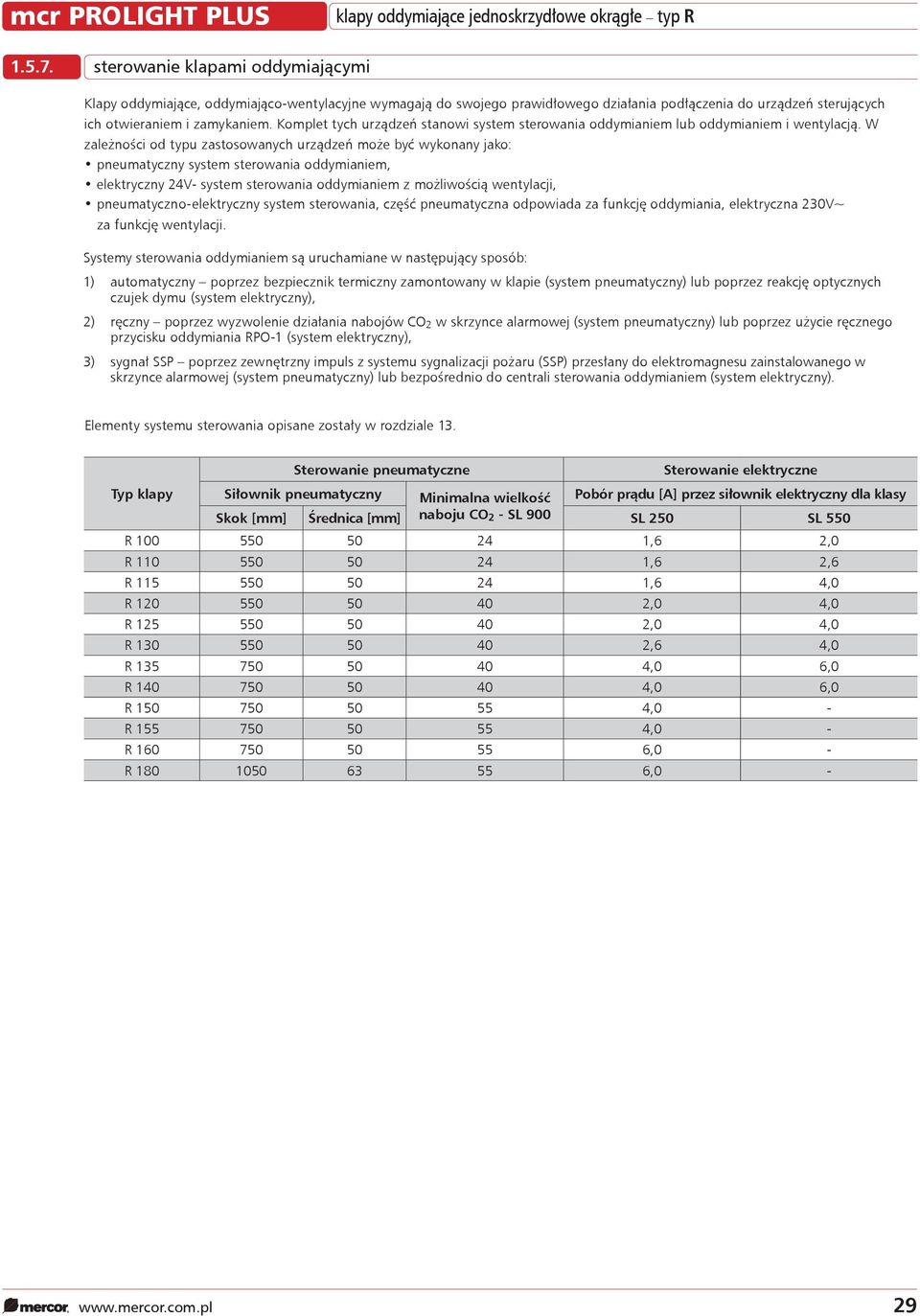

4 klapy oddymiające jednoskrzydłowe okrągłe typ R sterowanie klapami oddymiającymi Klapy oddymiające, oddymiająco-wentylacyjne wymagają do swojego prawidłowego działania podłączenia do urządzeń sterujących ich otwieraniem i zamykaniem. Komplet tych urządzeń stanowi system sterowania oddymianiem lub oddymianiem i wentylacją. W zależności od typu zastosowanych urządzeń może być wykonany jako: pneumatyczny system sterowania oddymianiem, elektryczny 24V- system sterowania oddymianiem z możliwością wentylacji, pneumatyczno-elektryczny system sterowania, część pneumatyczna odpowiada za funkcję oddymiania, elektryczna 230V~ za funkcję wentylacji. Systemy sterowania oddymianiem są uruchamiane w następujący sposób: 1) automatyczny poprzez bezpiecznik termiczny zamontowany w klapie (system pneumatyczny) lub poprzez reakcję optycznych czujek dymu (system elektryczny), 2) ręczny poprzez wyzwolenie działania nabojów CO 2 w skrzynce alarmowej (system pneumatyczny) lub poprzez użycie ręcznego przycisku oddymiania RPO-1 (system elektryczny), 3) sygnał SSP poprzez zewnętrzny impuls z systemu sygnalizacji pożaru (SSP) przesłany do elektromagnesu zainstalowanego w skrzynce alarmowej (system pneumatyczny) lub bezpośrednio do centrali sterowania oddymianiem (system elektryczny). Elementy systemu sterowania opisane zostały w rozdziale 13. Sterowanie pneumatyczne Sterowanie elektryczne Typ klapy Siłownik pneumatyczny Minimalna wielkość Pobór prądu [A] przez siłownik elektryczny dla klasy Skok [mm] Średnica [mm] naboju CO 2 - SL 900 SL 250 SL 550 R ,6 2,0 R ,6 2,6 R ,6 4,0 R ,0 4,0 R ,0 4,0 R ,6 4,0 R ,0 6,0 R ,0 6,0 R ,0 - R ,0 - R ,0 - R ,0-29

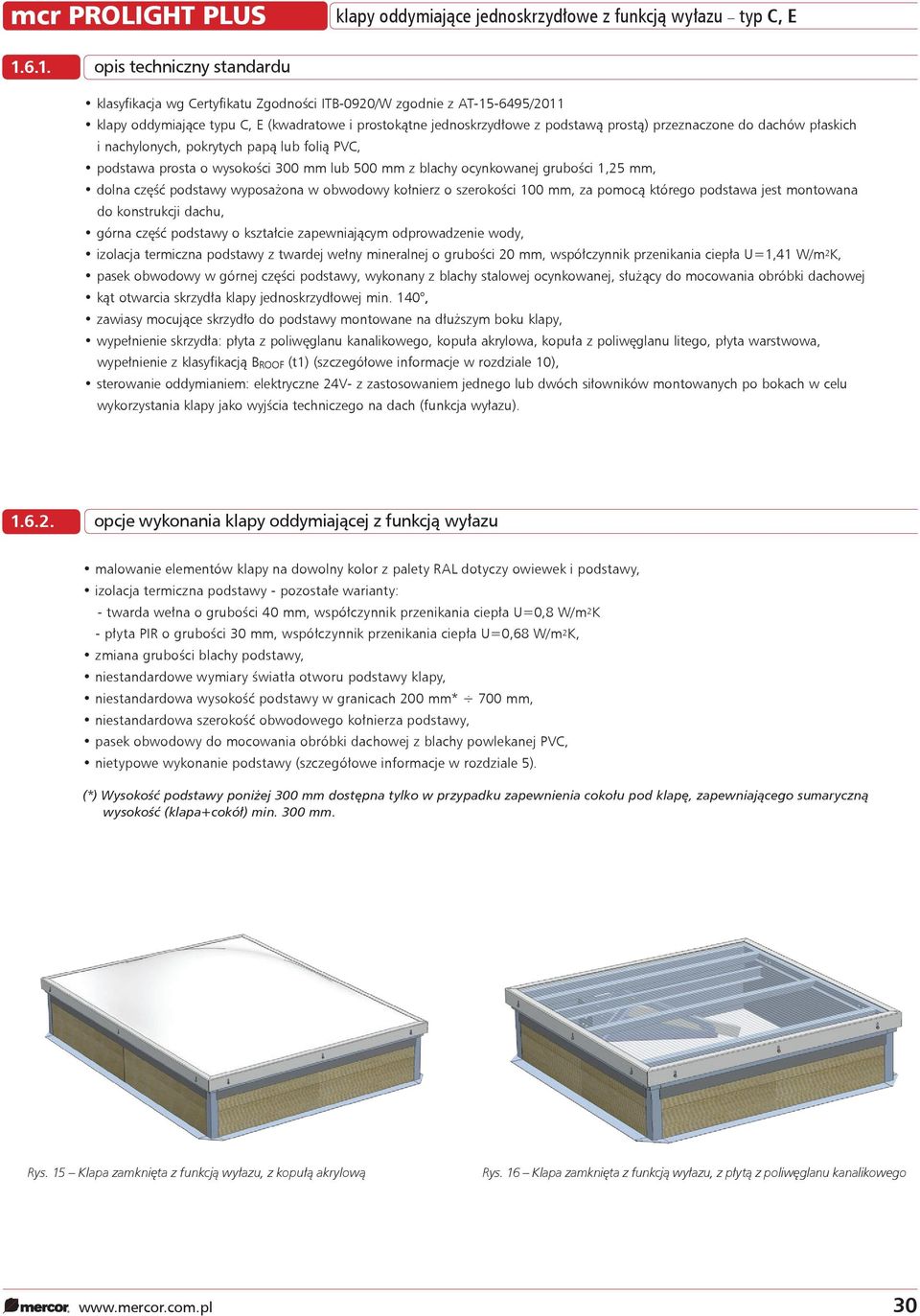

5 klapy oddymiające jednoskrzydłowe z funkcją wyłazu typ C, E opis techniczny standardu klasyfikacja wg Certyfikatu Zgodności IT-0920/W zgodnie z AT /2011 klapy oddymiające typu C, E (kwadratowe i prostokątne jednoskrzydłowe z podstawą prostą) przeznaczone do dachów płaskich i nachylonych, pokrytych papą lub folią PVC, podstawa prosta o wysokości 300 mm lub 500 mm z blachy ocynkowanej grubości 1,25 mm, dolna część podstawy wyposażona w obwodowy kołnierz o szerokości 100 mm, za pomocą którego podstawa jest montowana do konstrukcji dachu, górna część podstawy o kształcie zapewniającym odprowadzenie wody, izolacja termiczna podstawy z twardej wełny mineralnej o grubości 20 mm, współczynnik przenikania ciepła U=1,41 W/m 2 K, pasek obwodowy w górnej części podstawy, wykonany z blachy stalowej ocynkowanej, służący do mocowania obróbki dachowej kąt otwarcia skrzydła klapy jednoskrzydłowej min. 140, zawiasy mocujące skrzydło do podstawy montowane na dłuższym boku klapy, wypełnienie skrzydła: płyta z poliwęglanu kanalikowego, kopuła akrylowa, kopuła z poliwęglanu litego, płyta warstwowa, wypełnienie z klasyfikacją ROOF (t1) (szczegółowe informacje w rozdziale 10), sterowanie oddymianiem: elektryczne 24V- z zastosowaniem jednego lub dwóch siłowników montowanych po bokach w celu wykorzystania klapy jako wyjścia techniczego na dach (funkcja wyłazu) opcje wykonania klapy oddymiającej z funkcją wyłazu malowanie elementów klapy na dowolny kolor z palety RAL dotyczy owiewek i podstawy, izolacja termiczna podstawy - pozostałe warianty: - twarda wełna o grubości 40 mm, współczynnik przenikania ciepła U=0,8 W/m 2 K - płyta PIR o grubości 30 mm, współczynnik przenikania ciepła U=0,68 W/m 2 K, zmiana grubości blachy podstawy, niestandardowe wymiary światła otworu podstawy klapy, niestandardowa wysokość podstawy w granicach 200 mm* 700 mm, niestandardowa szerokość obwodowego kołnierza podstawy, pasek obwodowy do mocowania obróbki dachowej z blachy powlekanej PVC, nietypowe wykonanie podstawy (szczegółowe informacje w rozdziale 5). (*) Wysokość podstawy poniżej 300 mm dostępna tylko w przypadku zapewnienia cokołu pod klapę, zapewniającego sumaryczną wysokość (klapa+cokół) min. 300 mm. Rys. 15 Klapa zamknięta z funkcją wyłazu, z kopułą akrylową Rys. 16 Klapa zamknięta z funkcją wyłazu, z płytą z poliwęglanu kanalikowego 30

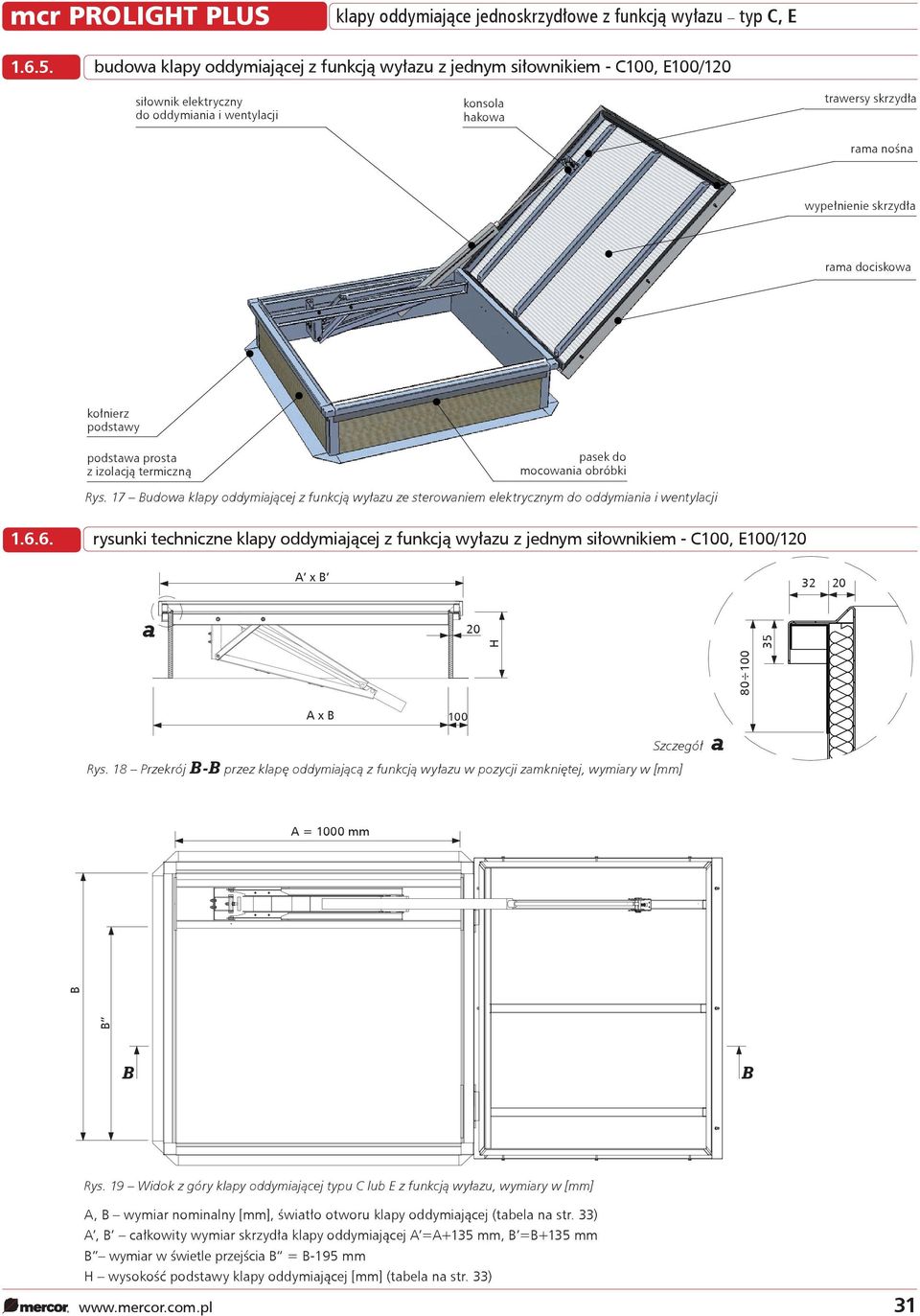

6 klapy oddymiające jednoskrzydłowe z funkcją wyłazu typ C, E budowa klapy oddymiającej z funkcją wyłazu z jednym siłownikiem - C100, E100/120 siłownik elektryczny do oddymiania i wentylacji konsola hakowa trawersy skrzydła rama nośna wypełnienie skrzydła rama dociskowa kołnierz podstawy podstawa prosta z izolacją termiczną pasek do mocowania obróbki Rys. 17 udowa klapy oddymiającej z funkcją wyłazu ze sterowaniem elektrycznym do oddymiania i wentylacji rysunki techniczne klapy oddymiającej z funkcją wyłazu z jednym siłownikiem - C100, E100/120 A x a 20 H 35 A x 100 Szczegół a Rys. 18 Przekrój - przez klapę oddymiającą z funkcją wyłazu w pozycji zamkniętej, wymiary w [mm] A = 1000 mm Rys. 19 Widok z góry klapy oddymiającej typu C lub E z funkcją wyłazu, wymiary w [mm] A, wymiar nominalny [mm], światło otworu klapy oddymiającej (tabela na str. 33) A, całkowity wymiar skrzydła klapy oddymiającej A =A+135 mm, =+135 mm wymiar w świetle przejścia = -195 mm H wysokość podstawy klapy oddymiającej [mm] (tabela na str. 33) 31

7 Ha20 mcr PROLIGHT PLUS klapy oddymiające jednoskrzydłowe z funkcją wyłazu typ C, E budowa klapy oddymiającej z funkcją wyłazu z dwoma siłownikami konsole hakowe trawersy skrzydła siłowniki elektryczne do oddymiania i wentylacji rama nośna wypełnienie skrzydła kołnierz podstawy rama dociskowa pasek do mocowania obróbki podstawa prosta z izolacją termiczną Rys. 20 udowa klapy oddymiającej z funkcją wyłazu ze sterowaniem elektrycznym do oddymiania i wentylacji rysunki techniczne klapy oddymiającej z funkcją wyłazu z dwoma siłownikami A x A x 100 Rys. 21 Przekrój - przez klapę oddymiającą z funkcją wyłazu w pozycji zamkniętej, wymiary w [mm] A > 1200 mm Szczegół a Rys. 22 Widok z góry klapy oddymiającej typu C lub E z funkcją wyłazu, wymiary w [mm] A, wymiar nominalny [mm], światło otworu klapy oddymiającej (tabela na str. 33) A, całkowity wymiar skrzydła klapy oddymiającej A =A+135 mm, =+135 mm wymiar w świetle przejścia = -400 mm H wysokość podstawy klapy oddymiającej [mm] (tabela na str. 33) 32

8 klapy oddymiające jednoskrzydłowe z funkcją wyłazu typ C, E dane techniczne klapy kwadratowe i prostokątne, z podstawą prostą, z funkcją wyłazu Wymiar nominalny* Powierzchnia czynna Acz [m 2 ] Sterowanie elektryczne Typ klapy A x Standard (bez owiewek i kierownicy) Pobór prądu [A] przez siłownik elektryczny dla klasy [mm] Podstawa o min. H=500 mm Podstawa o min. H=300 mm SL 250 SL 550 C x 100 0,72 0,64 1 x 2,0 1 x 2,6 E 100/ x 120 0,85 0,75 1 x 1,0 1 x 4,0 C x 120 0,98 0,86 2 x 1,3 2 x 2,0 C x 125 1,05 0,91 2 x 1,3 2 x 2,6 C x 130 1,13 0,97 2 x 1,3 2 x 2,6 C x 135 1,20 1,03 2 x 1,3 2 x 2,6 C x 140 1,28 1,09 2 x 1,6 - C x 150 1,44 1,22 2 x 2,6 - C x 155 1,52 1,29 2 x 2,6 - C x 160 1,60 1,36 2 x 2,6 - C x 170 1,77 1,50 2 x 4,0 - C x 180 1,95 1,64 2 x 6,0 - E 100/ x 130 0,92 0,80 2 x 1,0 2 x 1,3 E 100/ x 140 0,98 0,85 2 x 1,0 2 x 1,6 E 100/ x 150 1,04 0,90 2 x 1,0 2 x 2,0 E 100/ x 160 1,10 0,94 2 x 1,0 2 x 2,0 E 100/ x 180 1,22 1,03 2 x 1,0 - E 100/ x 190 1,28 1,07 2 x 1,0 - E 100/ x 200 1,34 1,11 2 x 1,3 - E 100/ x 210 1,40 1,15 2 x 1,3 - E 100/ x 220 1,45 1,19 2 x 1,3 - E 100/ x 230 1,51 1,23 2 x 1,3 - E 100/ x 240 1,56 1,26 2 x 1,3 - E 100/ x 250 1,61 1,29 2 x 1,3 - E 110/ x 200 1,45 1,21 2 x 2,0 - E 115/ x 200 1,50 1,25 2 x 1,3 - E 120/ x 140 1,13 0,97 2 x 1,3 2 x 2,6 E 120/ x 150 1,21 1,03 2 x 1,3 - E 120/ x 170 1,35 1,14 2 x 1,3 - E 120/ x 180 1,42 1,19 2 x 1,3 - E 120/ x 200 1,56 1,30 2 x 1,6 - E 120/ x 210 1,63 1,34 2 x 2,0 - E 120/ x 220 1,69 1,39 2 x 2,0 - E 120/ x 240 1,82 1,48 2 x 2,6 - E 130/ x 150 1,28 1,10 2 x 1,6 - E 130/ x 160 1,36 1,16 2 x 1,6 - E 130/ x 180 1,51 1,27 2 x 2,0 - E 130/ x 190 1,59 1,33 2 x 2,0 - E 130/ x 200 1,66 1,38 2 x 2,0 - E 140/ x 150 1,37 1,16 2 x 2,0 - E 140/ x 180 1,61 1,35 2 x 2,0 - E 150/ x 160 1,52 1,29 2 x 2,6 - E 150/ x 180 1,70 1,43 2 x 2,6 - E 160/ x 180 1,79 1,50 2 x 2,6 - (*) Możliwe jest wykonanie wymiarów pośrednich klap oddymiających między wartościami podanymi w tabeli. Wielkość powierzchni czynnej oddymiania dla tych wymiarów określa się metodą interpolacji liniowej. 33
