1 OPRACOWANIE Przedsiębiorstwo Handlowo Techniczne SUPON Sp. z o.o. ul. Sandomierska Kielce tel. (41) do 16 RODZAJ OPRACOWANIA Opinia z zakresu ochrony przeciwpożarowej TEMAT OBIEKT INWESTOR Sposób zapewnienia odpowiednich warunków ewakuacji w budynku nr 1 DPS w Końskich zgodnie z Decyzją KP PSP w Końskich PZ /1 Dom Pomocy Społecznej Cichy Zakątek ul. Warszawska 25 w Końskich DPS ul. Warszawska 25, Końskie OPRACOWAŁ: 1. Inżynier Bezpieczeństwa Pożarowego mgr inż. Łukasz Błaszkiewicz Upr. Nr 5570/2007 Szkoła Główna Służby Pożarniczej SPRAWDZIŁ: 2. Rzeczoznawca ds. Zabezpieczeń Przeciwpożarowych st. kpt.. w st. spocz. inż. Zbigniew Dyk Upr. Nr 457/2003 KG PSP Data Opracowania Grudzień 2012 r. ZLECENIODAWCA DPS ul. Warszawska 25, Końskie Prawa autorskie Wszystkie prawa autorskie zastrzeżone. Kopiowanie i powielanie w formie tradycyjnej i elektronicznej oraz wykorzystywanie całości lub fragmentów bez zgody autorów zabronione 1

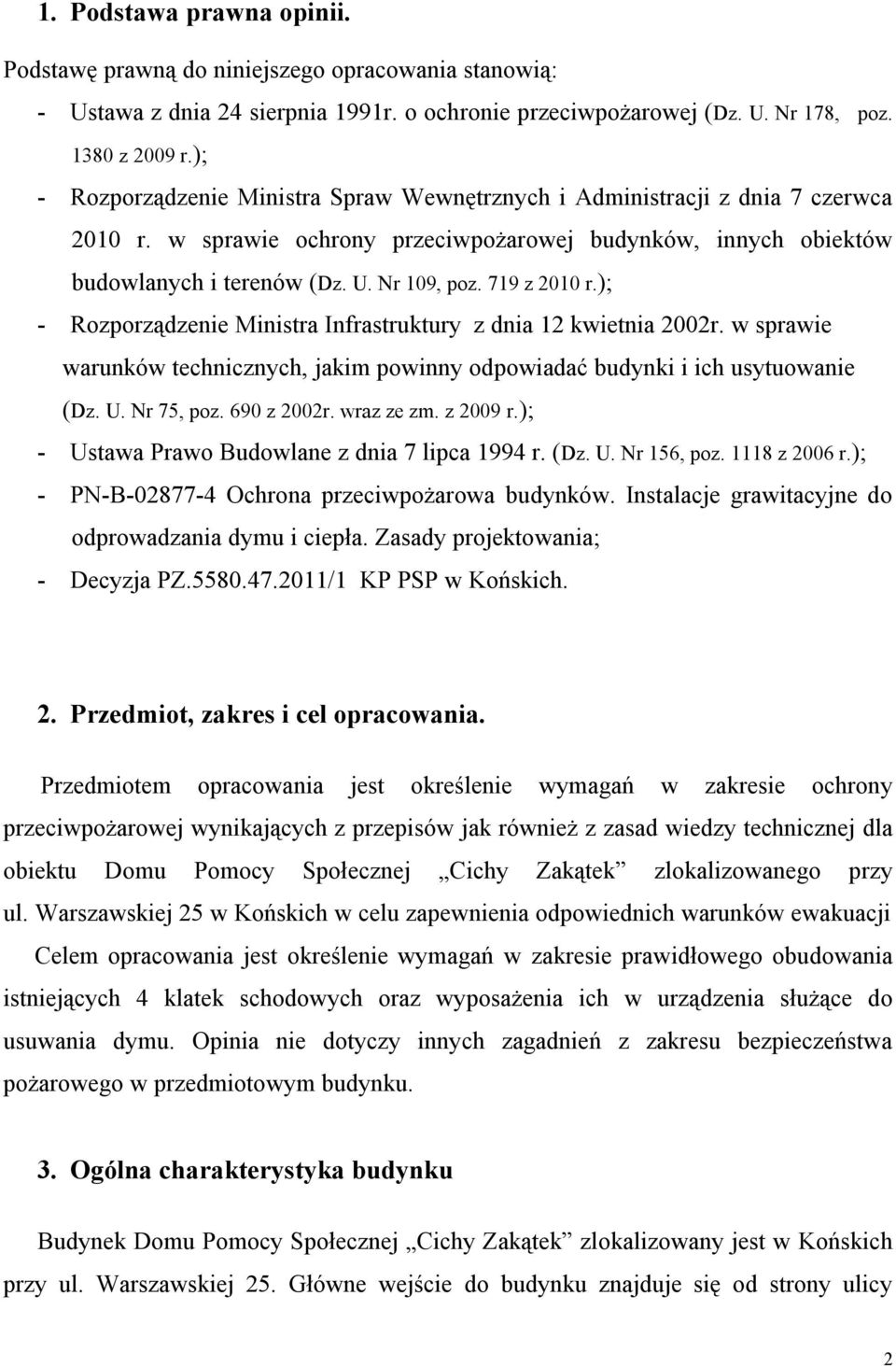

2 1. Podstawa prawna opinii. Podstawę prawną do niniejszego opracowania stanowią: - Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (Dz. U. Nr 178, poz z 2009 r.); - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719 z 2010 r.); - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z 2002r. wraz ze zm. z 2009 r.); - Ustawa Prawo Budowlane z dnia 7 lipca 1994 r. (Dz. U. Nr 156, poz z 2006 r.); - PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania; - Decyzja PZ /1 KP PSP w Końskich. 2. Przedmiot, zakres i cel opracowania. Przedmiotem opracowania jest określenie wymagań w zakresie ochrony przeciwpożarowej wynikających z przepisów jak również z zasad wiedzy technicznej dla obiektu Domu Pomocy Społecznej Cichy Zakątek zlokalizowanego przy ul. Warszawskiej 25 w Końskich w celu zapewnienia odpowiednich warunków ewakuacji Celem opracowania jest określenie wymagań w zakresie prawidłowego obudowania istniejących 4 klatek schodowych oraz wyposażenia ich w urządzenia służące do usuwania dymu. Opinia nie dotyczy innych zagadnień z zakresu bezpieczeństwa pożarowego w przedmiotowym budynku. 3. Ogólna charakterystyka budynku Budynek Domu Pomocy Społecznej Cichy Zakątek zlokalizowany jest w Końskich przy ul. Warszawskiej 25. Główne wejście do budynku znajduje się od strony ulicy 2

3 Warszawskiej. Przedmiotowy budynek jest obiektem wolnostojącym częściowo podpiwniczonym o dwóch kondygnacjach nadziemnych. Na poziomie parteru i I piętra znajdują się pokoje noclegowe dla osób przebywających w DPS, oraz pom. administracyjno biurowe. Na kondygnacji podziemnej znajdują się pom. archiwum, pom. magazynowe oraz sala spotkań. Parametry obiektu: Powierzchnia zabudowy: 1491,77 m 2 Powierzchnia użytkowa: ok. 3270,00 m 2 Wysokość budynku od poziomu terenu przy najniżej położonym wejściu do budynku lub jego części, znajdującym się na pierwszej kondygnacji nadziemnej budynku, do górnej powierzchni najwyżej położonego stropu, łącznie z grubością izolacji cieplnej i warstwy ją osłaniającej, bądź do najwyżej położonego punktu stropodachu lub konstrukcji przekrycia budynku znajdującego się bezpośrednio nad pomieszczeniami przeznaczonymi na pobyt ludzi wynosi 7,93 m budynek niski N do 12 m włącznie. W/w informacje dotyczące powierzchni i wysokości uzyskano na podstawie dokumentacji budowlanej (projekt budynku) przedstawionej przez Inwestora. 4. Warunki budowlano instalacyjne, ich stan techniczny. W budynku znajdują się następujące instalacje: - elektryczną 230/380 V; - wodno - kanalizacyjną; - centralnego ogrzewania (c.o.), - wentylacja grawitacyjna, - instalacja odgromowa. - sieć hydrantów wewnętrznych, - system sygnalizacji pożaru. Wszystkie wymienione wyżej instalacje w trakcie użytkowania budynku powinny być poddawane okresowym przeglądom i konserwacji. Z przeglądów wymagane jest sporządzenie protokołu przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. 3

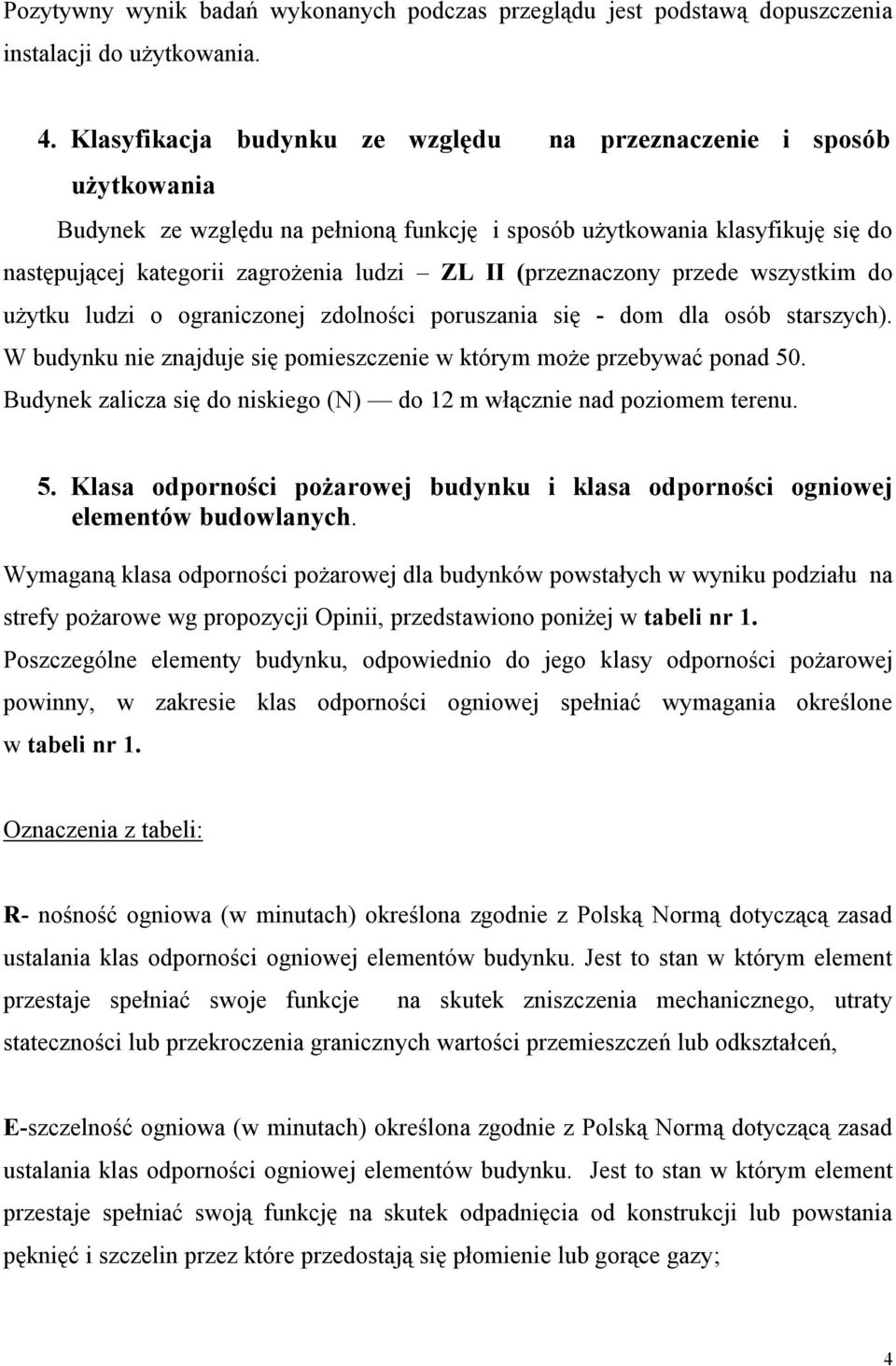

4 Pozytywny wynik badań wykonanych podczas przeglądu jest podstawą dopuszczenia instalacji do użytkowania. 4. Klasyfikacja budynku ze względu na przeznaczenie i sposób użytkowania Budynek ze względu na pełnioną funkcję i sposób użytkowania klasyfikuję się do następującej kategorii zagrożenia ludzi ZL II (przeznaczony przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się - dom dla osób starszych). W budynku nie znajduje się pomieszczenie w którym może przebywać ponad 50. Budynek zalicza się do niskiego (N) do 12 m włącznie nad poziomem terenu. 5. Klasa odporności pożarowej budynku i klasa odporności ogniowej elementów budowlanych. Wymaganą klasa odporności pożarowej dla budynków powstałych w wyniku podziału na strefy pożarowe wg propozycji Opinii, przedstawiono poniżej w tabeli nr 1. Poszczególne elementy budynku, odpowiednio do jego klasy odporności pożarowej powinny, w zakresie klas odporności ogniowej spełniać wymagania określone w tabeli nr 1. Oznaczenia z tabeli: R- nośność ogniowa (w minutach) określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku. Jest to stan w którym element przestaje spełniać swoje funkcje na skutek zniszczenia mechanicznego, utraty stateczności lub przekroczenia granicznych wartości przemieszczeń lub odkształceń, E-szczelność ogniowa (w minutach) określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku. Jest to stan w którym element przestaje spełniać swoją funkcję na skutek odpadnięcia od konstrukcji lub powstania pęknięć i szczelin przez które przedostają się płomienie lub gorące gazy; 4

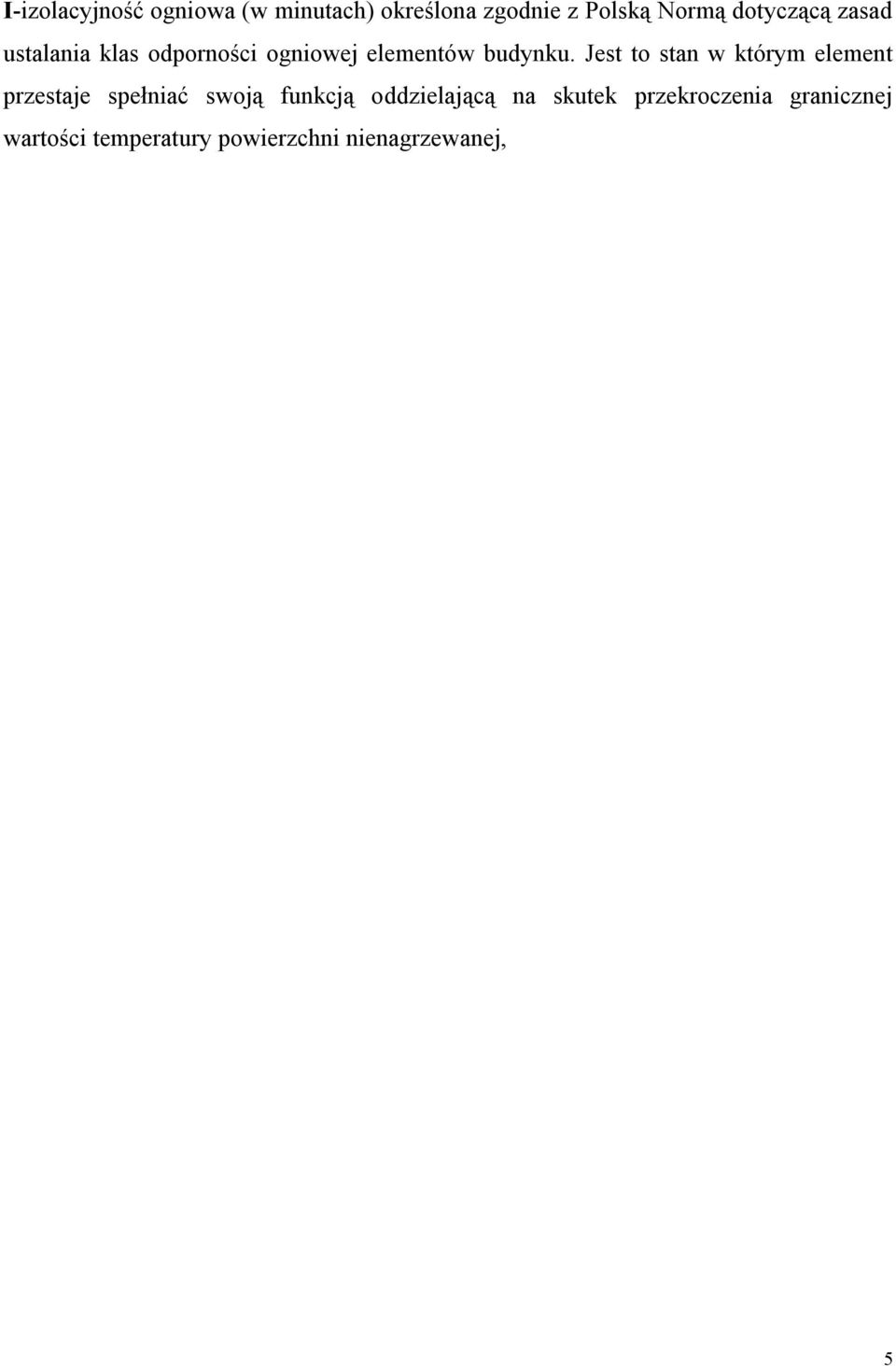

5 I-izolacyjność ogniowa (w minutach) określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku. Jest to stan w którym element przestaje spełniać swoją funkcją oddzielającą na skutek przekroczenia granicznej wartości temperatury powierzchni nienagrzewanej, 5

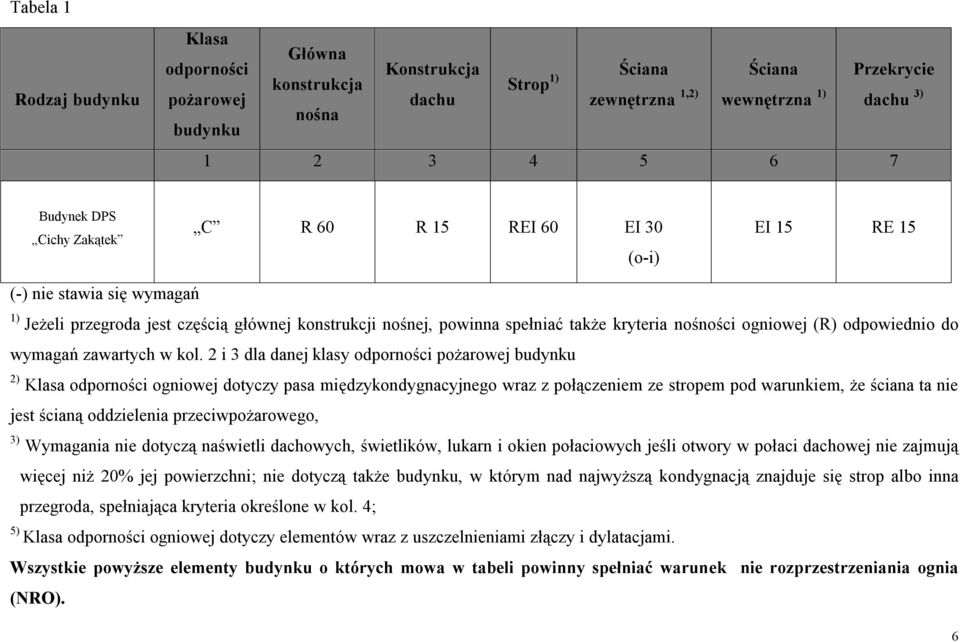

6 Tabela 1 Rodzaj budynku Klasa Główna odporności Konstrukcja Ściana Ściana Przekrycie konstrukcja Strop 1) pożarowej dachu zewnętrzna 1,2) wewnętrzna 1) dachu 3) nośna budynku Budynek DPS Cichy Zakątek C R 60 R 15 REI 60 EI 30 (o-i) EI 15 RE 15 (-) nie stawia się wymagań 1) Jeżeli przegroda jest częścią głównej konstrukcji nośnej, powinna spełniać także kryteria nośności ogniowej (R) odpowiednio do wymagań zawartych w kol. 2 i 3 dla danej klasy odporności pożarowej budynku 2) Klasa odporności ogniowej dotyczy pasa międzykondygnacyjnego wraz z połączeniem ze stropem pod warunkiem, że ściana ta nie jest ścianą oddzielenia przeciwpożarowego, 3) Wymagania nie dotyczą naświetli dachowych, świetlików, lukarn i okien połaciowych jeśli otwory w połaci dachowej nie zajmują więcej niż 20% jej powierzchni; nie dotyczą także budynku, w którym nad najwyższą kondygnacją znajduje się strop albo inna przegroda, spełniająca kryteria określone w kol. 4; 5) Klasa odporności ogniowej dotyczy elementów wraz z uszczelnieniami złączy i dylatacjami. Wszystkie powyższe elementy budynku o których mowa w tabeli powinny spełniać warunek nie rozprzestrzeniania ognia (NRO). 6

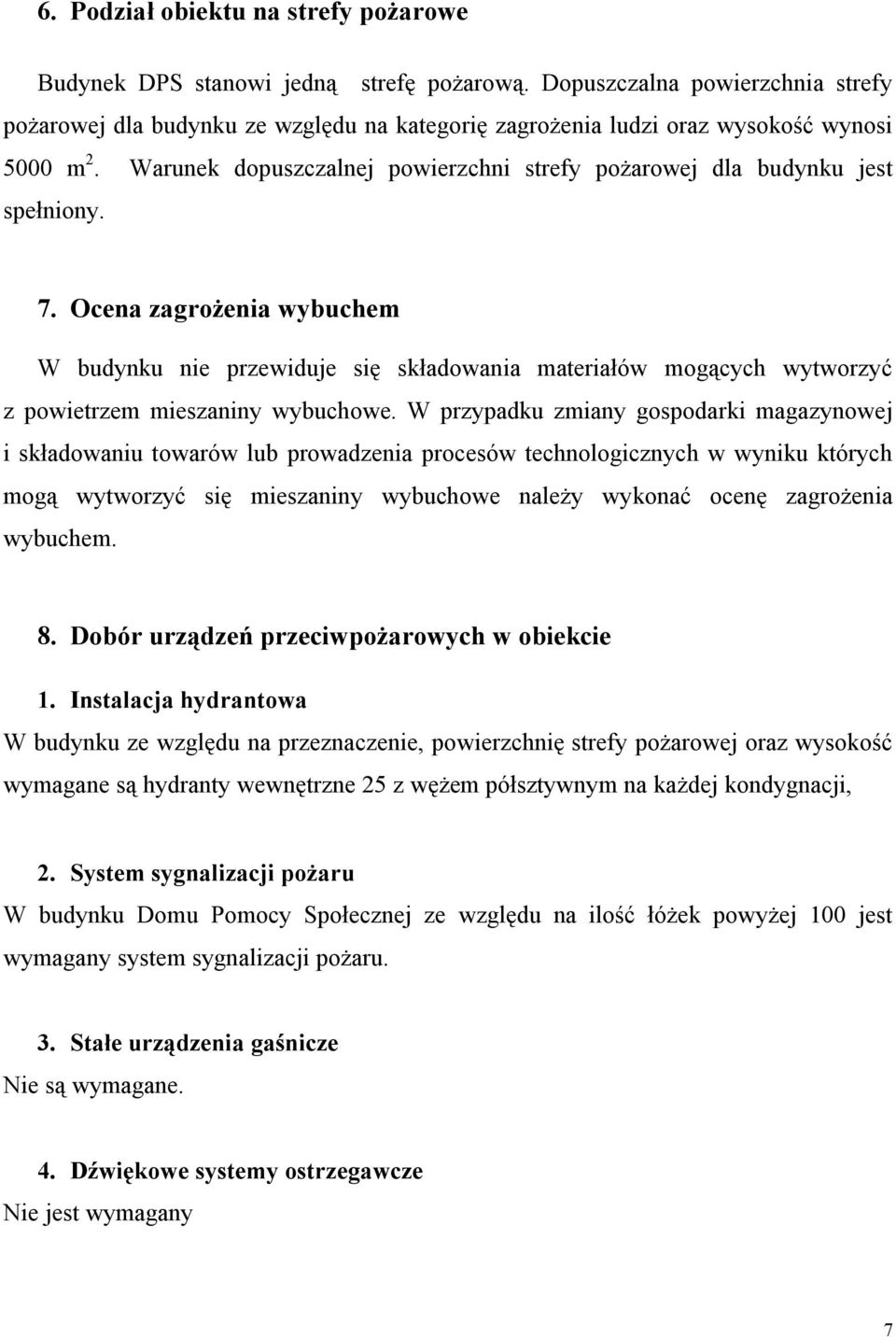

7 6. Podział obiektu na strefy pożarowe Budynek DPS stanowi jedną strefę pożarową. Dopuszczalna powierzchnia strefy pożarowej dla budynku ze względu na kategorię zagrożenia ludzi oraz wysokość wynosi 5000 m 2. Warunek dopuszczalnej powierzchni strefy pożarowej dla budynku jest spełniony. 7. Ocena zagrożenia wybuchem W budynku nie przewiduje się składowania materiałów mogących wytworzyć z powietrzem mieszaniny wybuchowe. W przypadku zmiany gospodarki magazynowej i składowaniu towarów lub prowadzenia procesów technologicznych w wyniku których mogą wytworzyć się mieszaniny wybuchowe należy wykonać ocenę zagrożenia wybuchem. 8. Dobór urządzeń przeciwpożarowych w obiekcie 1. Instalacja hydrantowa W budynku ze względu na przeznaczenie, powierzchnię strefy pożarowej oraz wysokość wymagane są hydranty wewnętrzne 25 z wężem półsztywnym na każdej kondygnacji, 2. System sygnalizacji pożaru W budynku Domu Pomocy Społecznej ze względu na ilość łóżek powyżej 100 jest wymagany system sygnalizacji pożaru. 3. Stałe urządzenia gaśnicze Nie są wymagane. 4. Dźwiękowe systemy ostrzegawcze Nie jest wymagany 7

8 5. Urządzenia zapobiegające zadymieniu lub służące do usuwania dymu na klatce schodowej W budynku DPS zawierającego strefę pożarową ZL II, należy stosować klatki schodowe obudowane (ściany i stropy o klasie odporności ogniowej REI 60) i zamykane drzwiami oraz wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu. W celu skrócenia długości drogi ewakuacyjnej za równorzędne wyjściu do innej strefy pożarowej uważa się wyjście do obudowanej klatki schodowej, zamykanej drzwiami o klasie odporności ogniowej co najmniej E I 30, wyposażonej w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu. Na podstawie PN-B na poszczególnych klatkach schodowych należy dobrać urządzenia (okna, klapy) służące do odprowadzenia dymów i gazów pożarowych z klatek schodowych na wypadek powstania pożaru. 6. Urządzenia zapobiegające rozprzestrzenianiu się dymu Korytarze stanowiące drogę ewakuacyjną w strefach pożarowych ZL powinny być podzielone na odcinki nie dłuższe niż 50 m przy zastosowaniu przegród z drzwiami dymoszczelnymi lub innych urządzeń technicznych, zapobiegających rozprzestrzenianiu się dymu. Budynek DPS na poziomie parteru i I piętra posiada korytarze o długości ponad 50 m. Po konsultacji z inwestorem wybrano podział korytarzy za pomocą przegród z drzwiami dymoszczelnymi. Miejsce montażu drzwi zostało przedstawione na rzutach poszczególnych kondygnacji. 9. Obliczenia techniczne sprawdzenie prawidłowości doboru urządzeń Poszczególne klatki schodowe należy wyposażyć w następujący rodzaj i ilość urządzeń wchodzących w skład systemu oddymiania: System oddymiania: Klatka schodowa nr 1 Powierzchnia przekroju klatki 20,50 m 2 8

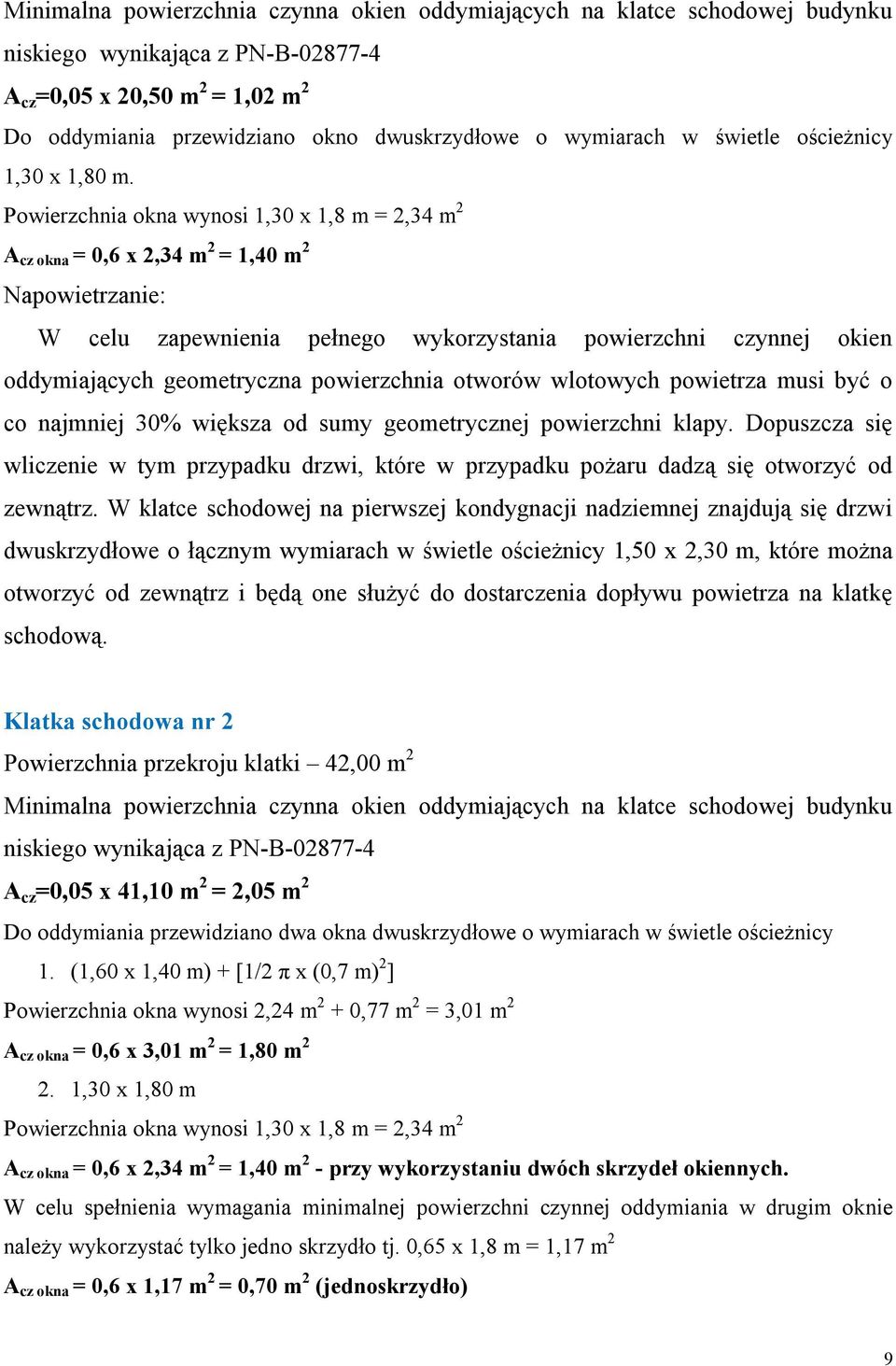

9 Minimalna powierzchnia czynna okien oddymiających na klatce schodowej budynku niskiego wynikająca z PN-B A cz =0,05 x 20,50 m 2 = 1,02 m 2 Do oddymiania przewidziano okno dwuskrzydłowe o wymiarach w świetle ościeżnicy 1,30 x 1,80 m. Powierzchnia okna wynosi 1,30 x 1,8 m = 2,34 m 2 A cz okna = 0,6 x 2,34 m 2 = 1,40 m 2 Napowietrzanie: W celu zapewnienia pełnego wykorzystania powierzchni czynnej okien oddymiających geometryczna powierzchnia otworów wlotowych powietrza musi być o co najmniej 30% większa od sumy geometrycznej powierzchni klapy. Dopuszcza się wliczenie w tym przypadku drzwi, które w przypadku pożaru dadzą się otworzyć od zewnątrz. W klatce schodowej na pierwszej kondygnacji nadziemnej znajdują się drzwi dwuskrzydłowe o łącznym wymiarach w świetle ościeżnicy 1,50 x 2,30 m, które można otworzyć od zewnątrz i będą one służyć do dostarczenia dopływu powietrza na klatkę schodową. Klatka schodowa nr 2 Powierzchnia przekroju klatki 42,00 m 2 Minimalna powierzchnia czynna okien oddymiających na klatce schodowej budynku niskiego wynikająca z PN-B A cz =0,05 x 41,10 m 2 = 2,05 m 2 Do oddymiania przewidziano dwa okna dwuskrzydłowe o wymiarach w świetle ościeżnicy 1. (1,60 x 1,40 m) + [1/2 π x (0,7 m) 2 ] Powierzchnia okna wynosi 2,24 m 2 + 0,77 m 2 = 3,01 m 2 A cz okna = 0,6 x 3,01 m 2 = 1,80 m ,30 x 1,80 m Powierzchnia okna wynosi 1,30 x 1,8 m = 2,34 m 2 A cz okna = 0,6 x 2,34 m 2 = 1,40 m 2 - przy wykorzystaniu dwóch skrzydeł okiennych. W celu spełnienia wymagania minimalnej powierzchni czynnej oddymiania w drugim oknie należy wykorzystać tylko jedno skrzydło tj. 0,65 x 1,8 m = 1,17 m 2 A cz okna = 0,6 x 1,17 m 2 = 0,70 m 2 (jednoskrzydło) 9

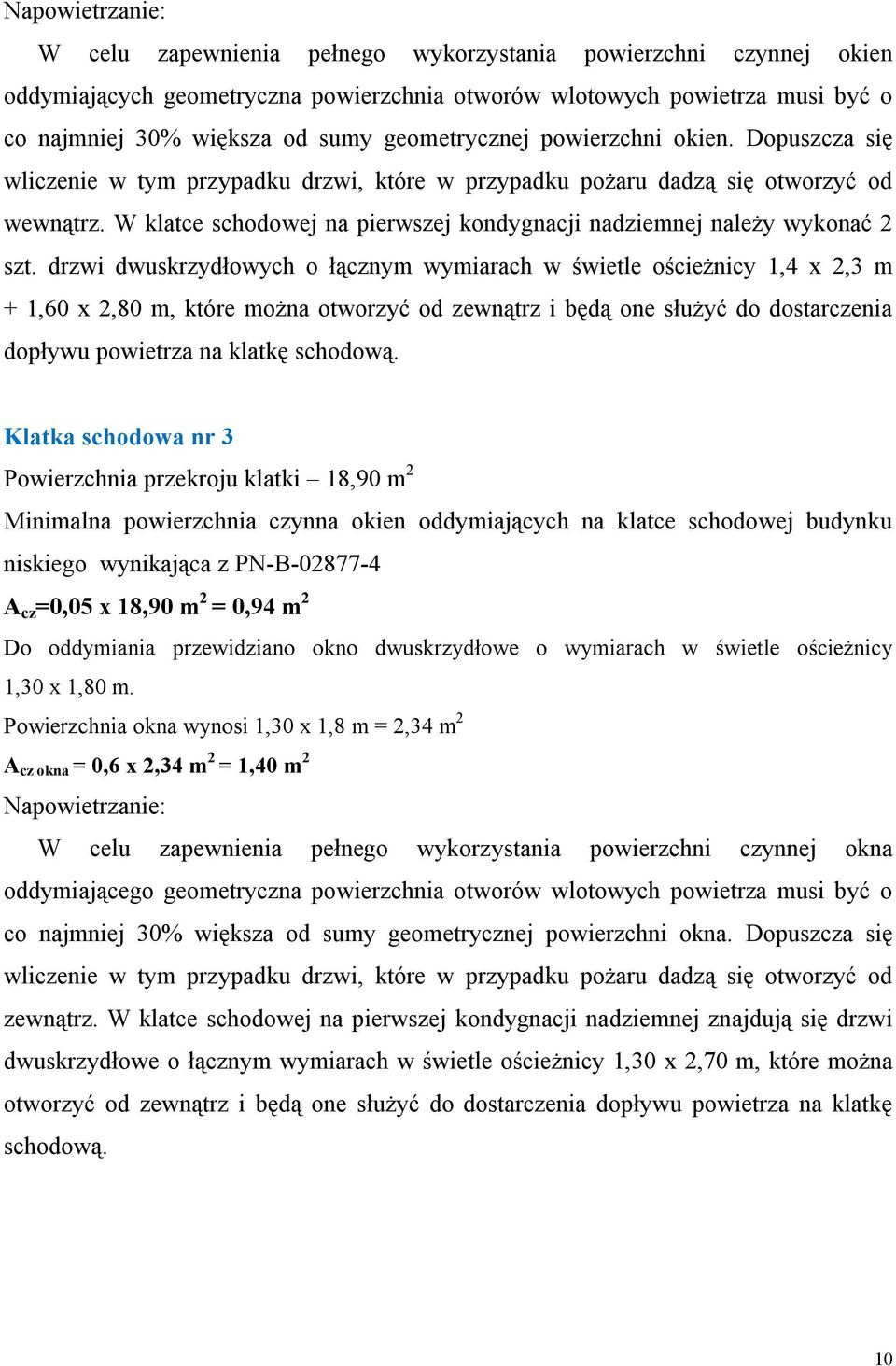

10 Napowietrzanie: W celu zapewnienia pełnego wykorzystania powierzchni czynnej okien oddymiających geometryczna powierzchnia otworów wlotowych powietrza musi być o co najmniej 30% większa od sumy geometrycznej powierzchni okien. Dopuszcza się wliczenie w tym przypadku drzwi, które w przypadku pożaru dadzą się otworzyć od wewnątrz. W klatce schodowej na pierwszej kondygnacji nadziemnej należy wykonać 2 szt. drzwi dwuskrzydłowych o łącznym wymiarach w świetle ościeżnicy 1,4 x 2,3 m + 1,60 x 2,80 m, które można otworzyć od zewnątrz i będą one służyć do dostarczenia dopływu powietrza na klatkę schodową. Klatka schodowa nr 3 Powierzchnia przekroju klatki 18,90 m 2 Minimalna powierzchnia czynna okien oddymiających na klatce schodowej budynku niskiego wynikająca z PN-B A cz =0,05 x 18,90 m 2 = 0,94 m 2 Do oddymiania przewidziano okno dwuskrzydłowe o wymiarach w świetle ościeżnicy 1,30 x 1,80 m. Powierzchnia okna wynosi 1,30 x 1,8 m = 2,34 m 2 A cz okna = 0,6 x 2,34 m 2 = 1,40 m 2 Napowietrzanie: W celu zapewnienia pełnego wykorzystania powierzchni czynnej okna oddymiającego geometryczna powierzchnia otworów wlotowych powietrza musi być o co najmniej 30% większa od sumy geometrycznej powierzchni okna. Dopuszcza się wliczenie w tym przypadku drzwi, które w przypadku pożaru dadzą się otworzyć od zewnątrz. W klatce schodowej na pierwszej kondygnacji nadziemnej znajdują się drzwi dwuskrzydłowe o łącznym wymiarach w świetle ościeżnicy 1,30 x 2,70 m, które można otworzyć od zewnątrz i będą one służyć do dostarczenia dopływu powietrza na klatkę schodową. 10

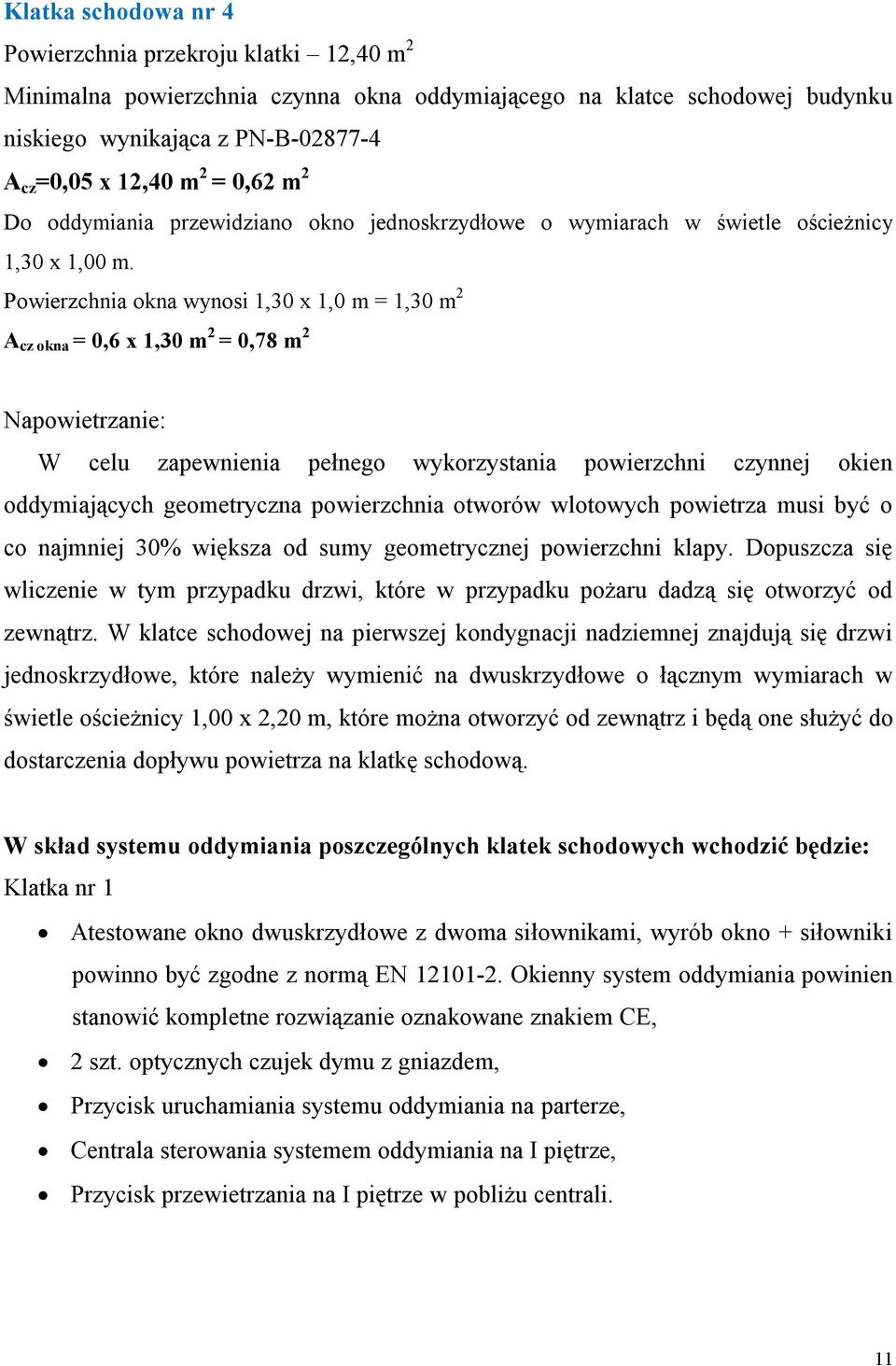

11 Klatka schodowa nr 4 Powierzchnia przekroju klatki 12,40 m 2 Minimalna powierzchnia czynna okna oddymiającego na klatce schodowej budynku niskiego wynikająca z PN-B A cz =0,05 x 12,40 m 2 = 0,62 m 2 Do oddymiania przewidziano okno jednoskrzydłowe o wymiarach w świetle ościeżnicy 1,30 x 1,00 m. Powierzchnia okna wynosi 1,30 x 1,0 m = 1,30 m 2 A cz okna = 0,6 x 1,30 m 2 = 0,78 m 2 Napowietrzanie: W celu zapewnienia pełnego wykorzystania powierzchni czynnej okien oddymiających geometryczna powierzchnia otworów wlotowych powietrza musi być o co najmniej 30% większa od sumy geometrycznej powierzchni klapy. Dopuszcza się wliczenie w tym przypadku drzwi, które w przypadku pożaru dadzą się otworzyć od zewnątrz. W klatce schodowej na pierwszej kondygnacji nadziemnej znajdują się drzwi jednoskrzydłowe, które należy wymienić na dwuskrzydłowe o łącznym wymiarach w świetle ościeżnicy 1,00 x 2,20 m, które można otworzyć od zewnątrz i będą one służyć do dostarczenia dopływu powietrza na klatkę schodową. W skład systemu oddymiania poszczególnych klatek schodowych wchodzić będzie: Klatka nr 1 Atestowane okno dwuskrzydłowe z dwoma siłownikami, wyrób okno + siłowniki powinno być zgodne z normą EN Okienny system oddymiania powinien stanowić kompletne rozwiązanie oznakowane znakiem CE, 2 szt. optycznych czujek dymu z gniazdem, Przycisk uruchamiania systemu oddymiania na parterze, Centrala sterowania systemem oddymiania na I piętrze, Przycisk przewietrzania na I piętrze w pobliżu centrali. 11

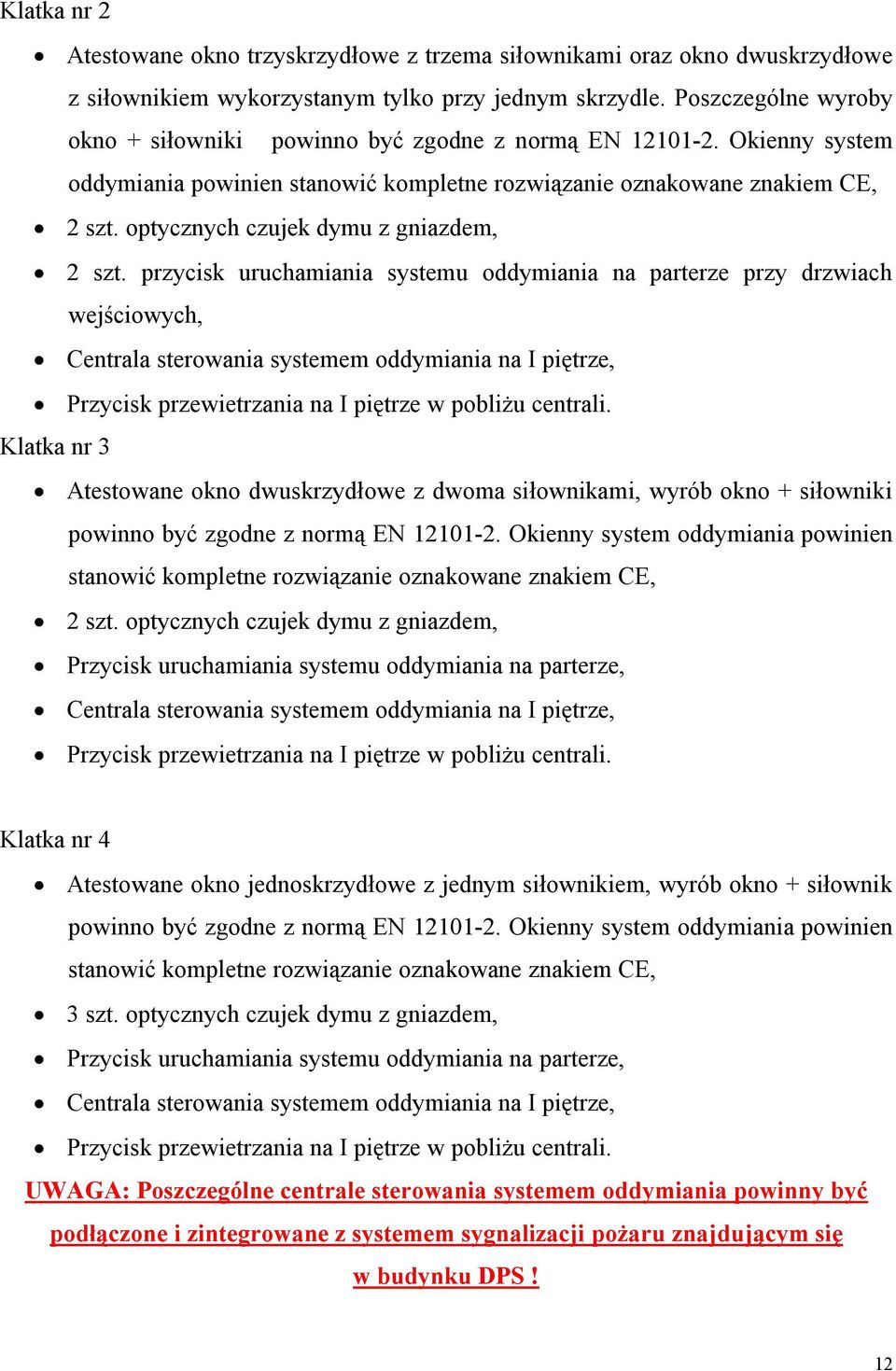

12 Klatka nr 2 Atestowane okno trzyskrzydłowe z trzema siłownikami oraz okno dwuskrzydłowe z siłownikiem wykorzystanym tylko przy jednym skrzydle. Poszczególne wyroby okno + siłowniki powinno być zgodne z normą EN Okienny system oddymiania powinien stanowić kompletne rozwiązanie oznakowane znakiem CE, 2 szt. optycznych czujek dymu z gniazdem, 2 szt. przycisk uruchamiania systemu oddymiania na parterze przy drzwiach wejściowych, Centrala sterowania systemem oddymiania na I piętrze, Przycisk przewietrzania na I piętrze w pobliżu centrali. Klatka nr 3 Atestowane okno dwuskrzydłowe z dwoma siłownikami, wyrób okno + siłowniki powinno być zgodne z normą EN Okienny system oddymiania powinien stanowić kompletne rozwiązanie oznakowane znakiem CE, 2 szt. optycznych czujek dymu z gniazdem, Przycisk uruchamiania systemu oddymiania na parterze, Centrala sterowania systemem oddymiania na I piętrze, Przycisk przewietrzania na I piętrze w pobliżu centrali. Klatka nr 4 Atestowane okno jednoskrzydłowe z jednym siłownikiem, wyrób okno + siłownik powinno być zgodne z normą EN Okienny system oddymiania powinien stanowić kompletne rozwiązanie oznakowane znakiem CE, 3 szt. optycznych czujek dymu z gniazdem, Przycisk uruchamiania systemu oddymiania na parterze, Centrala sterowania systemem oddymiania na I piętrze, Przycisk przewietrzania na I piętrze w pobliżu centrali. UWAGA: Poszczególne centrale sterowania systemem oddymiania powinny być podłączone i zintegrowane z systemem sygnalizacji pożaru znajdującym się w budynku DPS! 12

13 Drzwi: W budynku należy wymienić oraz zamontować następującą ilość i rodzaj drzwi: Klatka nr 1 Parter: 1 szt. drzwi zewnętrznych dwuskrzydłowych 90+60/200 + naświetle 1szt. drzwi przeciwpożarowych EI 30 dwuskrzydłowych 90+30/200 (lub jednoskrzydłowych 120/200 EI 30), 1 szt. drzwi przeciwpożarowych EI 30 jednoskrzydłowych 80/200, I piętro: 1 szt. drzwi przeciwpożarowych EI 30 dwuskrzydłowych /200. Klatka nr 2 Parter: 1 szt. drzwi zewnętrznych o podziale skrzydeł 90+50/230, 1 szt. drzwi zewnętrznych o podziale skrzydeł 90+70/280, 1 szt. drzwi przeciwpożarowych EI 30 + dymoszczelność dwuskrzydłowe 90+90/200, 1 szt. drzwi przeciwpożarowych EI 30 dwuskrzydłowe 90+90/200, 1 szt. drzwi przeciwpożarowych EI 30 dwuskrzydłowe 90+90/200, I piętro: 1 szt. drzwi przeciwpożarowych EI 30 + dymoszczelność dwuskrzydłowe 90+90/200, 1 szt. drzwi przeciwpożarowych EI 30 dwuskrzydłowe 90+90/200, 1 szt. drzwi przeciwpożarowych EI 30 dwuskrzydłowe 90+90/200, 13

14 Klatka nr 3 Brak drzwi pożarowych, istniejące drzwi wymienić na drzwi o następującej szerokości: Parter: 1 szt. drzwi zewnętrznych dwuskrzydłowych 90+40/200 I piętro: 1 szt. drzwi wewnętrznych dwuskrzydłowych 90+30/200 1 szt. drzwi wewnętrznych jednoskrzydłowych 90/200 otwierane do ośrodka pomieszczenia. Klatka nr 4 Piwnica: 1 szt. drzwi przeciwpożarowych EI 30 jednoskrzydłowych 80/200, Parter: 1 szt. drzwi zewnętrznych jednoskrzydłowych 100/220 I piętro: Korytarz Parter przy windzie: 1 szt. drzwi dymoszczelnych dwuskrzydłowe 90+80/200, I piętro przy windzie: 1 szt. drzwi dymoszczelnych dwuskrzydłowe 90+80/200, Szczegółowy wykaz oraz miejsce wstawienia nowych drzwi został przedstawiony na rzutach poszczególnych kondygnacji. Wskazane powyżej wymiary należy rozumieć w odniesieniu do szerokości drzwi jako wymiary w świetle ościeżnicy. Grubość skrzydła drzwi po otwarciu nie może pomniejszać wymiaru szerokości otworu w świetle ościeżnicy. 14

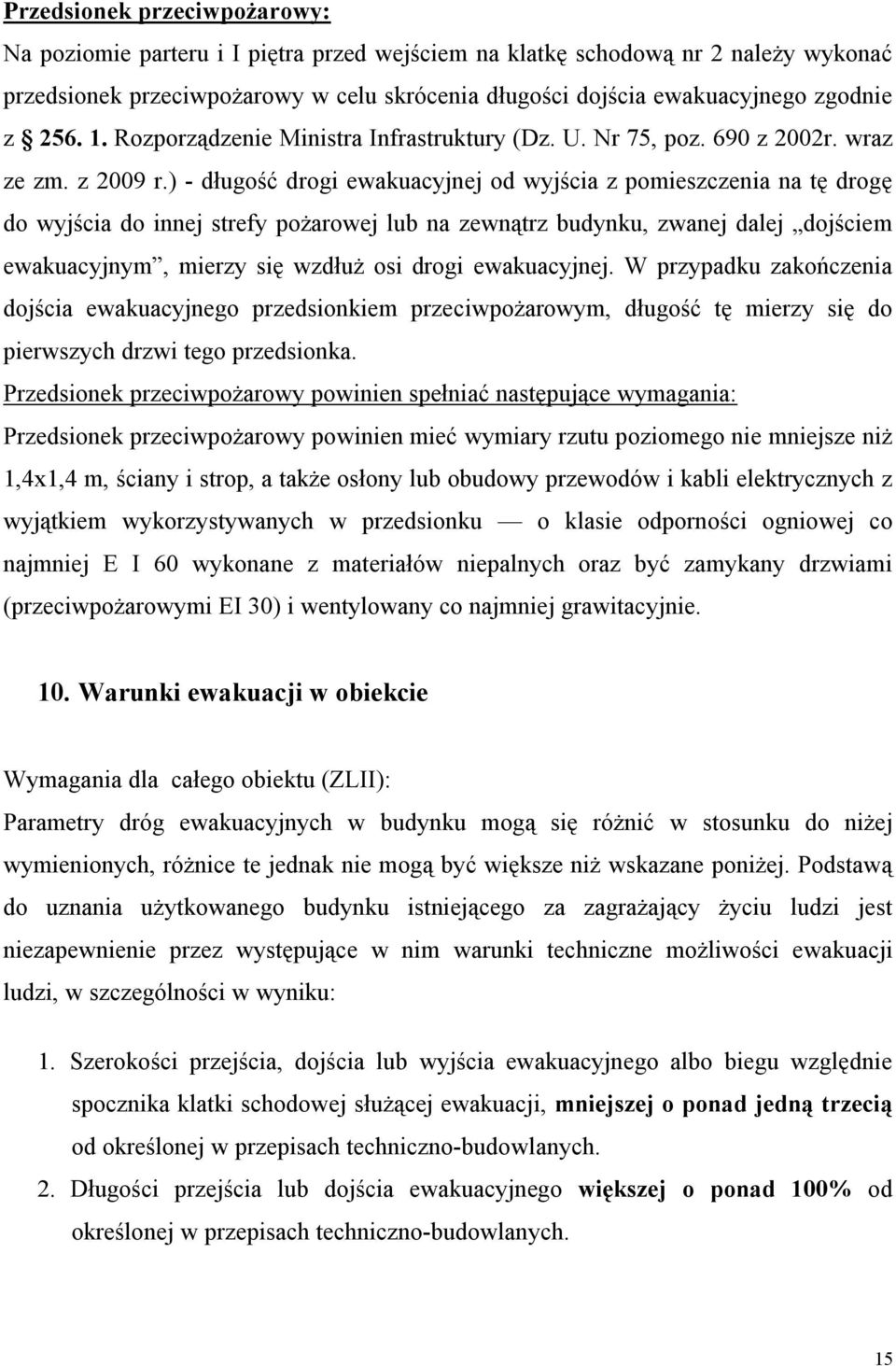

15 Przedsionek przeciwpożarowy: Na poziomie parteru i I piętra przed wejściem na klatkę schodową nr 2 należy wykonać przedsionek przeciwpożarowy w celu skrócenia długości dojścia ewakuacyjnego zgodnie z Rozporządzenie Ministra Infrastruktury (Dz. U. Nr 75, poz. 690 z 2002r. wraz ze zm. z 2009 r.) - długość drogi ewakuacyjnej od wyjścia z pomieszczenia na tę drogę do wyjścia do innej strefy pożarowej lub na zewnątrz budynku, zwanej dalej dojściem ewakuacyjnym, mierzy się wzdłuż osi drogi ewakuacyjnej. W przypadku zakończenia dojścia ewakuacyjnego przedsionkiem przeciwpożarowym, długość tę mierzy się do pierwszych drzwi tego przedsionka. Przedsionek przeciwpożarowy powinien spełniać następujące wymagania: Przedsionek przeciwpożarowy powinien mieć wymiary rzutu poziomego nie mniejsze niż 1,4x1,4 m, ściany i strop, a także osłony lub obudowy przewodów i kabli elektrycznych z wyjątkiem wykorzystywanych w przedsionku o klasie odporności ogniowej co najmniej E I 60 wykonane z materiałów niepalnych oraz być zamykany drzwiami (przeciwpożarowymi EI 30) i wentylowany co najmniej grawitacyjnie. 10. Warunki ewakuacji w obiekcie Wymagania dla całego obiektu (ZLII): Parametry dróg ewakuacyjnych w budynku mogą się różnić w stosunku do niżej wymienionych, różnice te jednak nie mogą być większe niż wskazane poniżej. Podstawą do uznania użytkowanego budynku istniejącego za zagrażający życiu ludzi jest niezapewnienie przez występujące w nim warunki techniczne możliwości ewakuacji ludzi, w szczególności w wyniku: 1. Szerokości przejścia, dojścia lub wyjścia ewakuacyjnego albo biegu względnie spocznika klatki schodowej służącej ewakuacji, mniejszej o ponad jedną trzecią od określonej w przepisach techniczno-budowlanych. 2. Długości przejścia lub dojścia ewakuacyjnego większej o ponad 100% od określonej w przepisach techniczno-budowlanych. 15

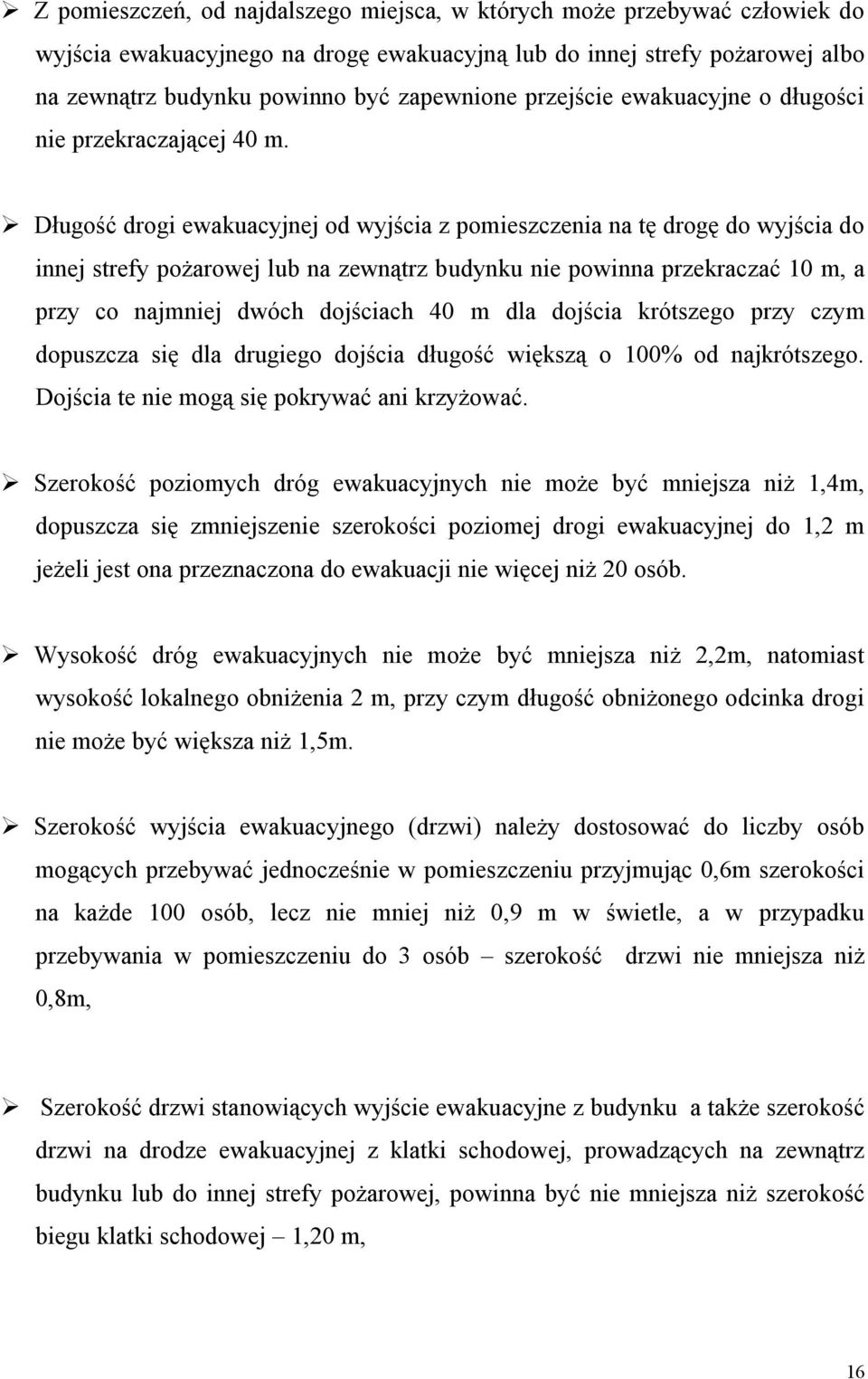

16 Z pomieszczeń, od najdalszego miejsca, w których może przebywać człowiek do wyjścia ewakuacyjnego na drogę ewakuacyjną lub do innej strefy pożarowej albo na zewnątrz budynku powinno być zapewnione przejście ewakuacyjne o długości nie przekraczającej 40 m. Długość drogi ewakuacyjnej od wyjścia z pomieszczenia na tę drogę do wyjścia do innej strefy pożarowej lub na zewnątrz budynku nie powinna przekraczać 10 m, a przy co najmniej dwóch dojściach 40 m dla dojścia krótszego przy czym dopuszcza się dla drugiego dojścia długość większą o 100% od najkrótszego. Dojścia te nie mogą się pokrywać ani krzyżować. Szerokość poziomych dróg ewakuacyjnych nie może być mniejsza niż 1,4m, dopuszcza się zmniejszenie szerokości poziomej drogi ewakuacyjnej do 1,2 m jeżeli jest ona przeznaczona do ewakuacji nie więcej niż 20 osób. Wysokość dróg ewakuacyjnych nie może być mniejsza niż 2,2m, natomiast wysokość lokalnego obniżenia 2 m, przy czym długość obniżonego odcinka drogi nie może być większa niż 1,5m. Szerokość wyjścia ewakuacyjnego (drzwi) należy dostosować do liczby osób mogących przebywać jednocześnie w pomieszczeniu przyjmując 0,6m szerokości na każde 100 osób, lecz nie mniej niż 0,9 m w świetle, a w przypadku przebywania w pomieszczeniu do 3 osób szerokość drzwi nie mniejsza niż 0,8m, Szerokość drzwi stanowiących wyjście ewakuacyjne z budynku a także szerokość drzwi na drodze ewakuacyjnej z klatki schodowej, prowadzących na zewnątrz budynku lub do innej strefy pożarowej, powinna być nie mniejsza niż szerokość biegu klatki schodowej 1,20 m, 16

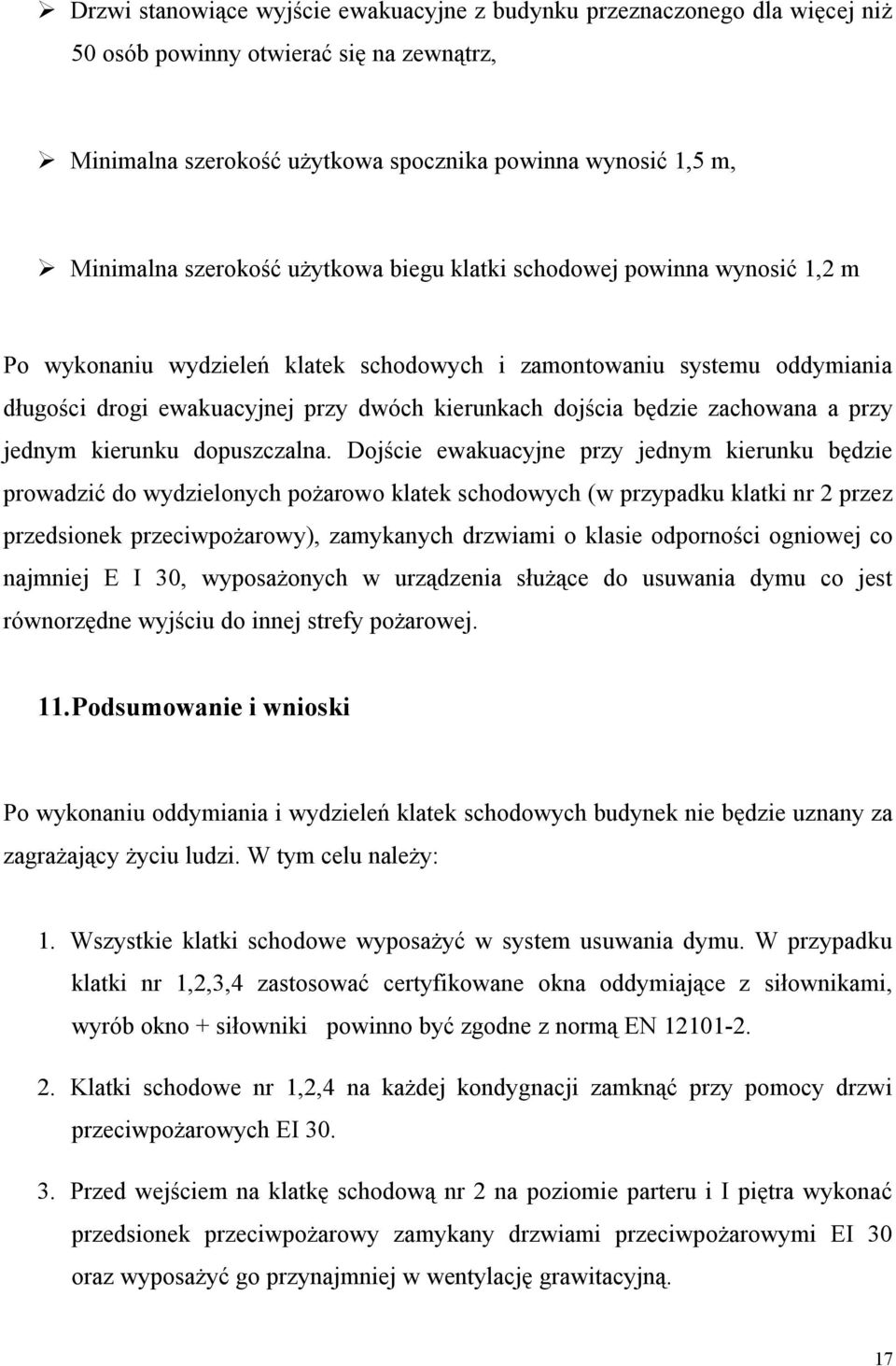

17 Drzwi stanowiące wyjście ewakuacyjne z budynku przeznaczonego dla więcej niż 50 osób powinny otwierać się na zewnątrz, Minimalna szerokość użytkowa spocznika powinna wynosić 1,5 m, Minimalna szerokość użytkowa biegu klatki schodowej powinna wynosić 1,2 m Po wykonaniu wydzieleń klatek schodowych i zamontowaniu systemu oddymiania długości drogi ewakuacyjnej przy dwóch kierunkach dojścia będzie zachowana a przy jednym kierunku dopuszczalna. Dojście ewakuacyjne przy jednym kierunku będzie prowadzić do wydzielonych pożarowo klatek schodowych (w przypadku klatki nr 2 przez przedsionek przeciwpożarowy), zamykanych drzwiami o klasie odporności ogniowej co najmniej E I 30, wyposażonych w urządzenia służące do usuwania dymu co jest równorzędne wyjściu do innej strefy pożarowej. 11. Podsumowanie i wnioski Po wykonaniu oddymiania i wydzieleń klatek schodowych budynek nie będzie uznany za zagrażający życiu ludzi. W tym celu należy: 1. Wszystkie klatki schodowe wyposażyć w system usuwania dymu. W przypadku klatki nr 1,2,3,4 zastosować certyfikowane okna oddymiające z siłownikami, wyrób okno + siłowniki powinno być zgodne z normą EN Klatki schodowe nr 1,2,4 na każdej kondygnacji zamknąć przy pomocy drzwi przeciwpożarowych EI Przed wejściem na klatkę schodową nr 2 na poziomie parteru i I piętra wykonać przedsionek przeciwpożarowy zamykany drzwiami przeciwpożarowymi EI 30 oraz wyposażyć go przynajmniej w wentylację grawitacyjną. 17

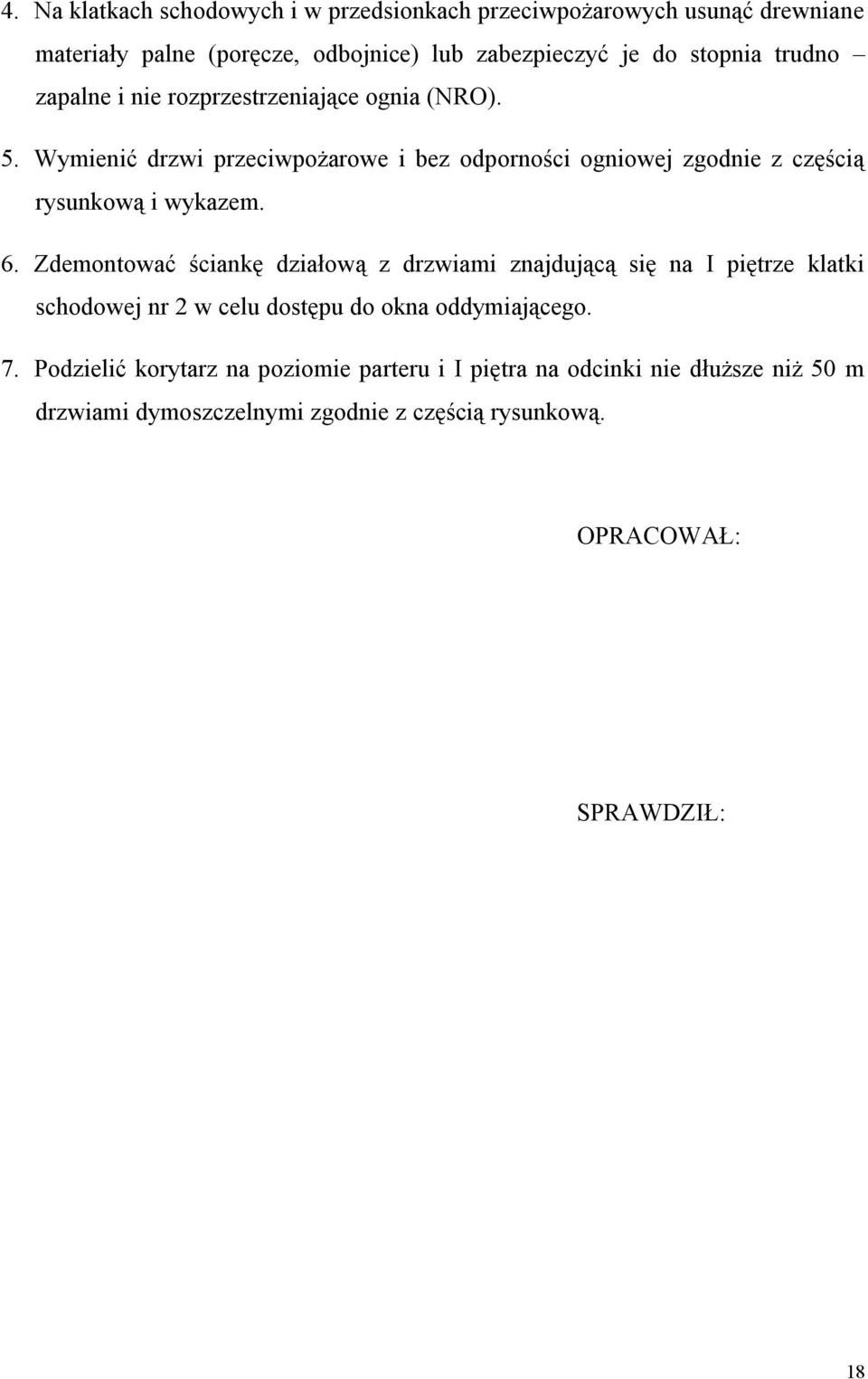

18 4. Na klatkach schodowych i w przedsionkach przeciwpożarowych usunąć drewniane materiały palne (poręcze, odbojnice) lub zabezpieczyć je do stopnia trudno zapalne i nie rozprzestrzeniające ognia (NRO). 5. Wymienić drzwi przeciwpożarowe i bez odporności ogniowej zgodnie z częścią rysunkową i wykazem. 6. Zdemontować ściankę działową z drzwiami znajdującą się na I piętrze klatki schodowej nr 2 w celu dostępu do okna oddymiającego. 7. Podzielić korytarz na poziomie parteru i I piętra na odcinki nie dłuższe niż 50 m drzwiami dymoszczelnymi zgodnie z częścią rysunkową. OPRACOWAŁ: SPRAWDZIŁ: 18
