1 Załącznik nr 1 do SIWZ TZP-ZPP-36-32/10 PROJEKT ARCHITEKTONICZNO-BUDOWLANY INSTAKACJI SYSTEMU ODDYMIANIA ORAZ WYMIANY STOLARKI DRZWIOWEJ KLATEK SCHODOWYCH NA OGNIOODPORNĄ W BUDYNKU HOTELU PIELĘGNIAREK

2 Twój DOM ul. RóŜana 20, Ostrołęka tel. (29) faks (29) tel. kom Ostrołęka Kwiecień 2010 r. Egzemplarz nr PROJEKT ARCHITEKTONICZNO BUDOWLANY Nazwa zadania Adres budowy Inwestor Instalacja systemu oddymiania oraz wymiana stolarki drzwiowej klatek schodowych na ognioodporną w budynku Hotelu Pielęgniarek Al.Jana Pawła II A Ostrołęka Zdrowotnej im.dr Józefa Psarskiego Al. Jana Pawła II A Ostrołęka Zespół projektowy: Projektant branŝy arch. i konstr.-bud.: inŝ. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os spec. architektoniczna Projektant branŝy elektrycznej: tech. Antoni DĄBROWSKI upr. nr Os-479/84 spec. instalacyjnoinŝynieryjna w zakresie instalacji elektrycznych Projektant branŝy elektrycznej: mgr inŝ. Marek MIELNICKI upr. nr UAN.VI-7/502/85 spec. instalacyjno-inŝynieryjna w zakresie instalacji elektrycznych Asystent projektanta: inŝ. Zbigniew DĄBROWSKI OŚWIADCZENIE Oświadczam, Ŝe dokumentacja projektowa została wykonana zgodnie z umową, obowiązującymi przepisami, normami i wytycznymi oraz jest kompletna z punktu widzenia celu, któremu ma słuŝyć i moŝe być skierowana do realizacji.

3 Zawartość opracowania I. PROJEKT ARCHITEKTONICZNO-BUDOWLANY Opis techniczny: 1. Dane ogólne 2. Sytuacja 3. Opis konstrukcji stan istniejący 4. Instalacja oddymiająca 5. Instalacja napowietrzająca 6. System automatyki drzwi 7. Okablowanie 8. Zestawienie materiałów Część rysunkowa: Rys. nr A-1. Sytuacja, skala 1: Rys. nr B-1. Rzut parteru, skala 1: Rys. nr B-2. Rzut piętra I, II, III, IV skala 1: Rys. nr B-3. Rzut piętra V, skala 1: Rys. nr E-1. Rzut parteru - podłączenie systemu oddymiającego, skala 1: Rys. nr E-2. Rzut piętra IV-podłączenie systemu oddymiającego, skala 1: Rys. nr E-3. Rzut piętra V-podłączenie systemu oddymiającego, skala 1: Rys. nr S Wykaz stolarki okiennej i drzwiowej, skala 1: Załączniki: 1) Ksero uprawnień projektantów wraz z zaświadczeniami Izby Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 2

4 Opis techniczny 1. DANE OGÓLNE 1.1. Przedmiot opracowania: - instalacja systemu oddymiania oraz wymiana stolarki drzwiowej klatki schodowej na ogniotrwałą w Samodzielnym Zespole Publicznych Zakładów Opieki Zdrowotnej im.dr Józefa Psarskiego Podstawa opracowania 1) Inwentaryzacja budynku 2) Uzgodnienia z Inwestorem 3) Polskie normy i wytyczne projektowania 4) Rozporządzenie MI z dnia r. w sprawie warunków jakim powinny odpowiadać budynki i ich usytuowanie 5) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej. (Dz. U. z 2 r. Nr 147, poz. 1229, z późniejszymi zmianami) 6) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 6 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr, poz. 563) 7) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 6, z późniejszymi zmianami) 8) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane. (Dz. U. z 0 r. Nr 106, poz. 1126, z późniejszymi zmianami) 9) Podstawowe Zasady Projektowania Instalacji Sygnalizacji Pożarowej - CNBOP W-wa 2 r. 10) Metody ograniczenia zagrożeń powodowanych przez dymy i gazy poż. - oprac. M. Skaźnik 99 11) Normy: PN-B Instalacje grawitacyjne do odprowadzenia dymu i ciepła. DIN :2-09 Usuwanie dymu i gorąca w czasie pożarów. PN-E :2 Systemy sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacji instalacji. PN-IEC :2 Instalacje elektryczne w obiektach budowlanych. EN-11-6 Smoke and heat control systems Part 6 : Specification for pressure differential systems Kits. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza PN-EN :2 (U) Symbole graficzne stosowane w schematach. Część 2: Symbole elementów, symbole rozróżniające i inne symbole ogólnego przeznaczenia PN-EN (U) Symbole graficzne stosowane w schematach. Część 7: Aparatura łączeniowa, sterownicza i zabezpieczeniowa PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. BN-84/ Zakładowe sieci telekomunikacyjne - Instalacje wnętrzowe 12) Dane architektoniczno budowlane 13) Uzgodnienia branżowe 1.3. Adres inwestycji Al.Jana Pawła II A, Ostrołęka 1.4. Inwestor Zdrowotnej im.dr Józefa Psarksiego Al.Jana Pawła II A, Ostrołęka. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 3

5 1.5. Parametry wymiarowe budynku długość budynku 53,14m powierzchnia użytkowa 651,17m 2 szerokość budynku 22,65m powierzchnia zabudowy 544,88m 2 wysokość budynku 15,50m kubatura 8445,64 m 3 2. SYTUACJA Budynek zlokalizowany jest na działce w pd.- zach. części miasta Ostrołęki przy Al. Jana Pawła II. Wejście do Poradni od strony parkingu, natomiast wejście do hotelu od strony Al. Jana Pawła II. Obiekt jak również i teren na którym jest zlokalizowany nie są wpisane do rejestru zabytków i nie podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 3. OPIS KONSTRUKCJI STAN ISTNIEJĄCY 1) Fundamenty i ściany fundamentowe - ławy fundamentowe żelbetonowe, -ściany fundamentowe betonowe. 2) Ściany zewnętrzne - murowane z bloczków gazobetonowych, gr. 42cm 3) Ściany wewnętrzne - murowane i żelbetowe prefabrykowane gr.25cm (nośne) i 12 cm (działowe) 4) Tynki wewnętrzne - wapienno piaskowe. 5) Okładziny ścienne - w pomieszczeniach higieniczno sanitarnych okładziny z glazury do wys.2m 5) Stropy - płyty kanałowe 6) Posadzki - lastryko i płytki PCV 7) Klatki schodowe i schody - schody żelbetowe z B15 zbrojone 34GS i St0 obłożone lastriko - balustrady schodowe stalowe ażurowe, - schody zewnętrzne betonowe wylewane obłożone lastriko. 8) Wentylacja - wentylacja grawitacyjna i okresowa mechaniczna. 9) Stolarka Stolarka okienna i drzwiowa typowa. Okna PVC. Drzwi zewnętrzne aluminiowe. 10) Instalacje - elektryczna - wod.-kan. - hydrantowa - c.o. - c.w. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 4

6 4. INSTALACJA ODDYMIAJĄCA 4.1 Projektuje się zainstalowanie systemu oddymiania grawitacyjnego na klatkach schodowych budynku. W budynku do oddymiania zostaną zaprojektowane okna oddymiające w ścianie klatki schodowej na V i IV piętrze. 4.2.Sterowania zewnętrzne Projekt zakłada realizację następujących funkcji sterowniczych: - automatyczne załączanie oraz kontrola stanu pracy systemu oddymiania grawitacyjnego, Realizacja funkcji sterowniczych następować będzie zgodnie z przyporządkowaniem funkcji załączanej i załączającej Linie dozorowe, strefy Dla budynku projektuje się dwie linie dozorowe z czujkami dymu oraz wyposażonymi w przyciski oddymiające. Projekt zakłada sterowanie oddymianiem za pomocą czujki dymu lub z przycisków alarmowych (znajdujących się na parterze oraz na piętrze, gdzie zainstalowane są okna oddymiające). Punkty sterownicze zostaną zamontowane jak najbliżej zasilanych przez nie siłowników tj. na IV piętrze w klatce od strony poradni i na piętrze V w klatce od strony hotelu. Obydwie centrale sterownicze są bezobsługowe Instalacja sterowania oddymianiem Projekt zawiera elementy sterowania okiennym systemem oddymiania. Projektuje się cztery linie zasilające siłowniki okienne na piętrze piątym oraz w maszynowni dźwigu oraz dwie linie w drugiej klatce zasilającą siłowniki okienne na czwartym piętrze Obliczenia powierzchni czynnych oddymiania oraz dobór siłowników Zgodnie z PN-B powierzchnia czynna oddymiająca powinna stanowić 5% powierzchni rzutu klatki schodowej. a) Powierzchnia klatki 34,23m 2 P CZKL = 0,05 x 34,23 P CZKL = 1,71[m 2 ] Oddymianie będzie odbywać się za pomocą trzech okien aluminiowych zainstalowanych na V piętrze. Wymiary okien to: - 2 sztuki - 78 x o powierzchni czynnej oddymiania równej 0,52 m 2, łącznie dając 1,04 m 2-1 sztuka 114 x o powierzchni czynnej oddymiania równej 0, m 2. Łączna powierzchnia czynna oddymiania wynosi 1,84 m 2. b) Powierzchnia klatki 16,24m 2 P CZKL = 0,05 x 16,24 P CZKL = 0,812[m 2 ] Oddymianie będzie odbywać się za pomocą trzech okien aluminiowych zainstalowanych na V piętrze. Wymiary okien to: Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 5

7 - 2 sztuki 114 x o powierzchni czynnej oddymiania równej 0, m 2. Łączna powierzchnia czynna oddymiania wynosi 1,60 m 2. c) Powierzchnia rzutu maszynowni 23,56m 2 P CZKL = 0,005 x 23,56 P CZKL = 0,019[m 2 ] Oddymianie będzie odbywać się za pomocą okna aluminiowego zainstalowanego na V piętrze w maszynowni dźwigu. Wymiary okna to: - 78 x o powierzchni czynnej oddymiania równej 0,52 m System napowietrzający W celu napowietrzenia klatek schodowych przewiduje się instalację siłowników drzwiowych na każdym skrzydle drzwi zewnętrznych oraz zamków kulkowych. Centrala sterująca powinna być zainstalowana jak najbliżej zasilanych przez nią siłowników. Centrala wyposażona jest w rezerwowe źródło zasilania zestaw akumulatorów o pojemności 7,2Ah, pozwalające na 72 godzinną pracę w trybie czuwania i otwarcie drzwi w trybie alarmu. 6. System automatyki drzwi Drzwi wbudowane w ściany wydzielające klatkę schodową zostaną wyposażone w samozamykacze. Ponadto projektuje się wymianę stolarki drzwiowej w klatkach na stalową, z oszkleniem, ogniotrwałą tak jak na rysunkach B-1,B-2,B Okablowanie Rozwiązanie okablowanie i montażu urządzeń jest przedstawione na rysunkach E-1, E-2, E-3. Do zasilania siłowników należy stosować przewód bezpieczny HDGs PH 3x2,5mm. Linię przycisków alarmowych oddymiania należy wykonać przewodem YnTKSY 3x2x0,8 mm, natomiast linie sterujące między centralami przewodem bezpiecznym HTKSH PH 2x2x0,8 mm. Kable należy ułożyć w odpowiednich listwach lub pod tynkiem. 8. Zestawienie materiałów Centrala z zasilaniem awaryjnym (baterie), (moc wyjściowa do 48 W) Siłownik łańcuchowy o wysięgu 50 cm (24 V, 24 W) Przycisk alarmowy Czujnik dymu Okno 78 x z kołnierzem Okno 114 x z kołnierzem Samozamykacze drzwi Przewód bezpieczny HTKSH PH Przewód HDGs PH 3x2,5 Przewód YnTKSY 2x2x0,8 Centrala sterująca napowietrzaniem Drzwi o klasie ogniotrwałości Siłowniki drzwiowe 2 szt. 12 szt. 4 szt. 2 szt. 3 szt. 3 szt. 20 szt. 25 m 26 m 35 m 2 kpl. 34 szt. 2 kpl. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 6

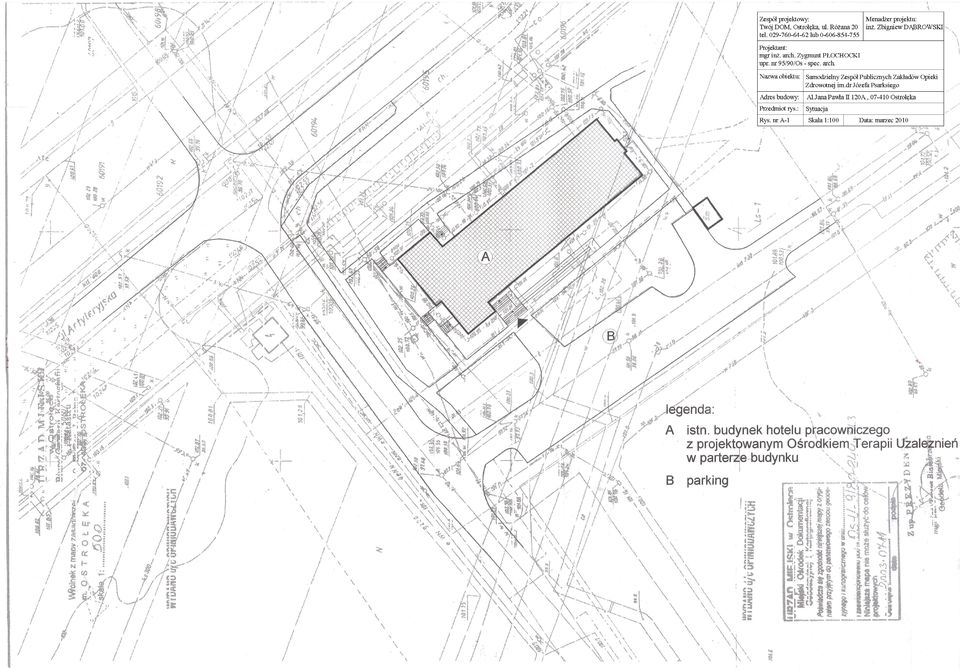

8

9 Drzwi sterowane siłownikami (system napowietrzający) Ruchoma barierka zabezpieczająca Klatka schodowa 22,24m Drzwi ognioodporne klasy z zamontowanymi samozamykaczami HP Nazwa obiektu: Drzwi sterowane siłownikami (system napowietrzający) Zespół projektowy: MenadŜer projektu: Twój DOM, Ostrołęka, ul. RóŜana 20 inŝ. Zbigniew DĄBROWSKI tel lub Projektant: mgr inŝ. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Adres budowy: Przedmiot rys.: Rys. nr B-1 Klatka schodowa 16,24m2 Zdrowotnej im.dr Józefa Psarksiego Al.Jana Pawła II A, Ostrołęka Rzut parteru Skala 1: Data: marzec

10 270 - Drzwi z zamontowanymi samozamykaczami Klatka schodowa 34,23m2 HP HP Klatka schodowa 16,24m2 Okno oddymiające (ostatnie piętro) Zespół projektowy: MenadŜer projektu: Twój DOM, Ostrołęka, ul. RóŜana 20 inŝ. Zbigniew DĄBROWSKI tel lub RZUT PIĘTRA - I, II, III, IV (powtarzalne) Projektant: mgr inŝ. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Nazwa obiektu: Zdrowotnej im.dr Józefa Psarksiego Adres budowy: Al.Jana Pawła II A, Ostrołęka Przedmiot rys.: Rys. nr B-2 Rzut piętra - I,II,III,IV Skala 1: Data: kwiecien 2010

11 Okno oddymiające Okno oddymiające Klatka schodowa 14,71m2 Maszynownia 23,56m2 Okno oddymiające RZUT PIĘTRA - V Zespół projektowy: Twój DOM, Ostrołęka, ul. RóŜana 20 tel lub MenadŜer projektu: inŝ. Zbigniew DĄBROWSKI Projektant: mgr inŝ. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Nazwa obiektu: Adres budowy: Przedmiot rys.: Rys. nr B-3 Zdrowotnej im.dr Józefa Psarksiego Al.Jana Pawła II A, Ostrołęka Rzut piętra IV Skala 1: Data: kwiecien 2010

12 Drzwi sterowane siłownikami (system napowietrzający) M C.s.s. HDGs PH 3x2,5 YnTKSY 3x2x0,8 P.w.a. Klatka schodowa 22,24m2 M P.w.a. - Przycisk wywoływania alarmowego C.s.s. - Centrum sterowania siłownikami drzwi (system napowietrzający) M - Siłownik drzwiowy - Drzwi z zamontowanymi samozamykaczami P.w.a. TO Klatka schodowa 16,24m2 HDGs PH 3x2,5 Zespół projektowy: Twój DOM, Ostrołęka, ul. RóŜana 20 tel lub C.s.s. Drzwi sterowane siłownikami (system napowietrzający) MenadŜer projektu: inŝ. Zbigniew DĄBROWSKI BranŜa elektryczna: mgr inŝ. Marek MIELNICKI upr. nr UAN.VI-7/502/85 - spec. inst.-inŝ. w zakresie inst. elektr. HDGs PH 3x2,5 M M tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst.-inŝ. w zakresie inst. elektrycznych Nazwa obiektu: Adres budowy: Przedmiot rys.: Rys. nr E-1 Zdrowotnej im.dr Józefa Psarksiego Al.Jana Pawła II A, Ostrołęka Rzut parteru - podłączenie systemu oddymiającego Skala 1: Data: kwiecień 2010

13 P.w.a. YnTKSY 3x2x0,8 HTKSH PH 2x2x0,8 TO Czujka dymu P.w.a. TO HDGs PH 3x2,5 YnTKSY 3x2x0,8 HTKSH PH 2x2x0,8 HDGs PH 3x2,5 M O M O P.s Okno oddymiające (ostatnie piętro) P.w.a. - Przycisk wyzwalania alarmowego - Drzwi z zamontowanymi samozamykaczami P.s. - Punkt sterowania siłownikami okiennymi (system oddymiający) M - Siłownik okienny O Zespół projektowy: Twój DOM, Ostrołęka, ul. RóŜana 20 tel lub MenadŜer projektu: inŝ. Zbigniew DĄBROWSKI BranŜa elektryczna: mgr inŝ. Marek MIELNICKI upr. nr UAN.VI-7/502/85 - spec. inst.-inŝ. w zakresie inst. elektr. RZUT PIĘTRA IV tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst.-inŝ. w zakresie inst. elektrycznych Nazwa obiektu: Adres budowy: Przedmiot rys.: Rys. nr E-2 Zdrowotnej im.dr Józefa Psarksiego Al.Jana Pawła II A, Ostrołęka Rzut piętra IV-podłączenie systemu oddymiającego Skala 1: Data: kwiecień 2010

14 Okno oddymiające Okno oddymiające HTKSH PH 2x2x0,8 M O M O M O HDGs PH 3x2,5 P.s. YnTKSY 3x2x0,8 Okno oddymiające 114 MO Czujka dymu P.s. - Punkt sterowania siłownikami okiennymi (system oddymiający) M - Siłownik okienny O RZUT PIĘTRA V Zespół projektowy: Twój DOM, Ostrołęka, ul. RóŜana 20 tel lub MenadŜer projektu: inŝ. Zbigniew DĄBROWSKI BranŜa elektryczna: mgr inŝ. Marek MIELNICKI upr. nr UAN.VI-7/502/85 - spec. inst.-inŝ. w zakresie inst. elektr. tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst.-inŝ. w zakresie inst. elektrycznych Nazwa obiektu: Adres budowy: Przedmiot rys.: Rys. nr E-3 Zdrowotnej im.dr Józefa Psarksiego Al.Jana Pawła II A, Ostrołęka Rzut piętra V-podłączenie systemu oddymiającego Skala 1: Data: kwiecień 2010

15 Wykaz stolarki okiennej i drzwiowej S x H = 78 x cm 3szt. okno aluminiowe oddymiające z siłownikami sterowanymi z centrali S x H = x cm 5szt. drzwi stalowe, oszklone, ognioodporne klasy S x H = 114 x cm 3szt. okno aluminiowe oddymiające z siłownikami sterowanymi z centrali S x H = x cm 19szt. drzwi stalowe, oszklone, ognioodporne klasy S x H = x cm 1szt. drzwi stalowe, oszklone, ognioodporne klasy, wyposażone w samozamykacze S x H = x 255cm 9szt. drzwi stalowe, oszklone, ognioodporne klasy, wyposażone w samozamykacze Zespół projektowy: Twój DOM, Ostrołęka, ul. Różana 20 tel lub Adres budowy: Przedmiot rys.: Rys. nr S Al.Jana Pawła II A, Ostrołęka Skala 1: Menadżer projektu: inż. Zbigniew DĄBROWSKI Projektant: mgr inż. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Nazwa obiektu: Zdrowotnej im.dr Józefa Psarksiego Wykaz stolarki okiennej i drzwiowej Data: kwiecień 2010
