Instrukcja instalacji sterownika MF

Transkrypt

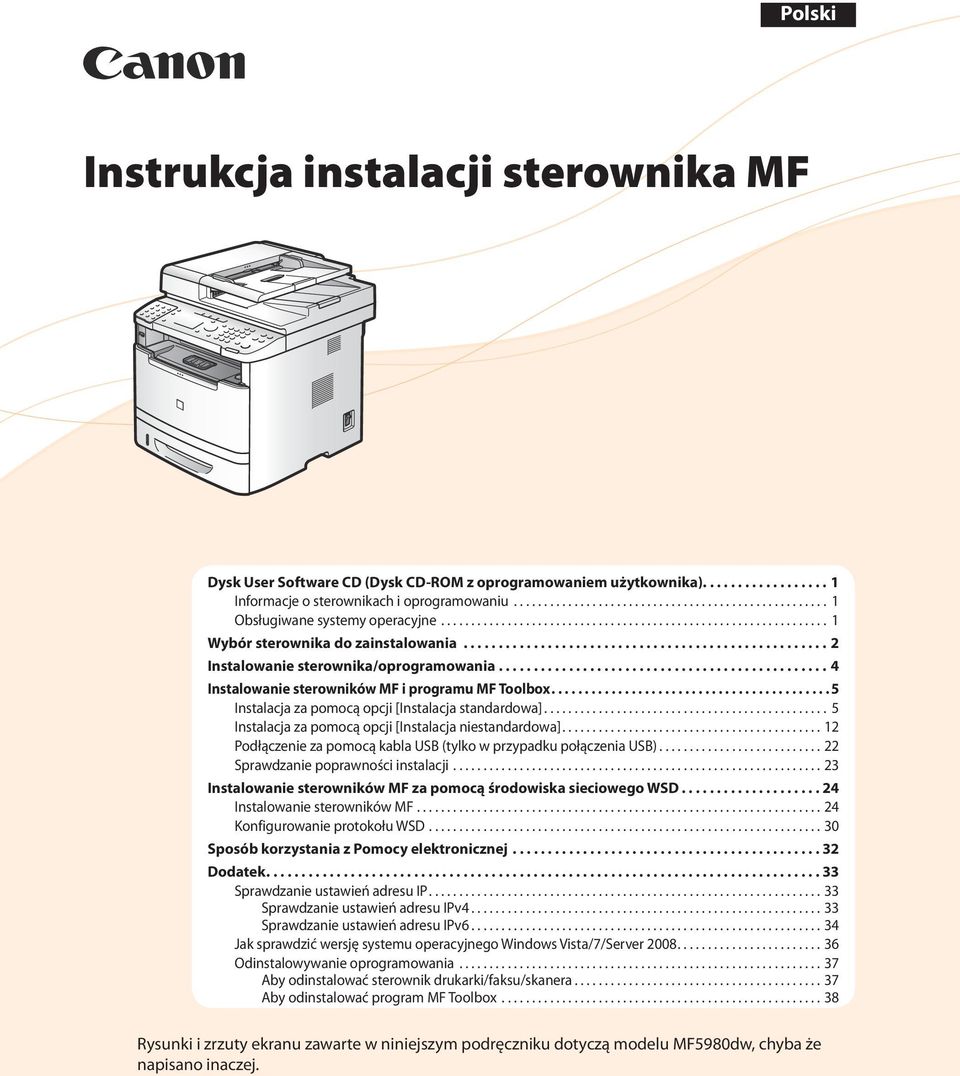

1 Polski Instrukcja instalacji sterownika MF Dysk User Software CD (Dysk CD-ROM z oprogramowaniem użytkownika) Informacje o sterownikach i oprogramowaniu Obsługiwane systemy operacyjne Wybór sterownika do zainstalowania Instalowanie sterownika/oprogramowania Instalowanie sterowników MF i programu MF Toolbox Instalacja za pomocą opcji [Instalacja standardowa] Instalacja za pomocą opcji [Instalacja niestandardowa] Podłączenie za pomocą kabla USB (tylko w przypadku połączenia USB) Sprawdzanie poprawności instalacji Instalowanie sterowników MF za pomocą środowiska sieciowego WSD Instalowanie sterowników MF Konfigurowanie protokołu WSD Sposób korzystania z Pomocy elektronicznej Dodatek Sprawdzanie ustawień adresu IP Sprawdzanie ustawień adresu IPv Sprawdzanie ustawień adresu IPv Jak sprawdzić wersję systemu operacyjnego Windows Vista/7/Server Odinstalowywanie oprogramowania Aby odinstalować sterownik drukarki/faksu/skanera Aby odinstalować program MF Toolbox Rysunki i zrzuty ekranu zawarte w niniejszym podręczniku dotyczą modelu MF5980dw, chyba że napisano inaczej.

2 Dysk User Software CD (Dysk CD-ROM z oprogramowaniem użytkownika) Informacje o sterownikach i oprogramowaniu Sterowniki MF Sterownik drukarki Sterownik faksu (tylko modele z faksem) Sterownik skanera Network Scan Utility MF Toolbox Dodatkowe programy Presto! PageManager Po zainstalowaniu na komputerze sterownika drukarki można za pomocą urządzenia drukować dokumenty z poziomu różnych aplikacji. Dane drukowania mogą być kompresowane na komputerze, dzięki czemu zwiększa się szybkość ich przetwarzania. Po zainstalowaniu sterownika faksu na komputerze można wybrać polecenie Drukuj w aplikacji, wybrać sterownik faksu Canon jako drukarkę oraz określić miejsce docelowe i opcje. Sterownik faksu przekształca dane na obraz zgodny ze standardowymi protokołami faksowania, który będzie można wydrukować lub zapisać za pomocą urządzeń faksujących odbiorcy. Po zainstalowaniu na komputerze sterownika skanera urządzenie może pracować jako skaner. To oprogramowanie jest wymagane do korzystania z funkcji skanowania w sieci. Oprogramowanie jest instalowane razem ze sterownikiem skanera. Program MF Toolbox umożliwia łatwe otwieranie obrazów zeskanowanych przez skaner w aplikacji, dołączanie zeskanowanych obrazów do wiadomości oraz przechowywanie zeskanowanych obrazów na dysku twardym. Oprogramowanie do zarządzania zeskanowanymi obrazami. Obsługiwane systemy operacyjne : dostępne : niedostępne Windows 2000/XP Windows Vista/7 Windows Server 2003/ Server 2008 Sterownik drukarki * Sterownik faksu * Sterownik skanera Network Scan Utility * * MF Toolbox Presto! PageManager * Dostępne tylko w przypadku aktywnego połączenia sieciowego. 1

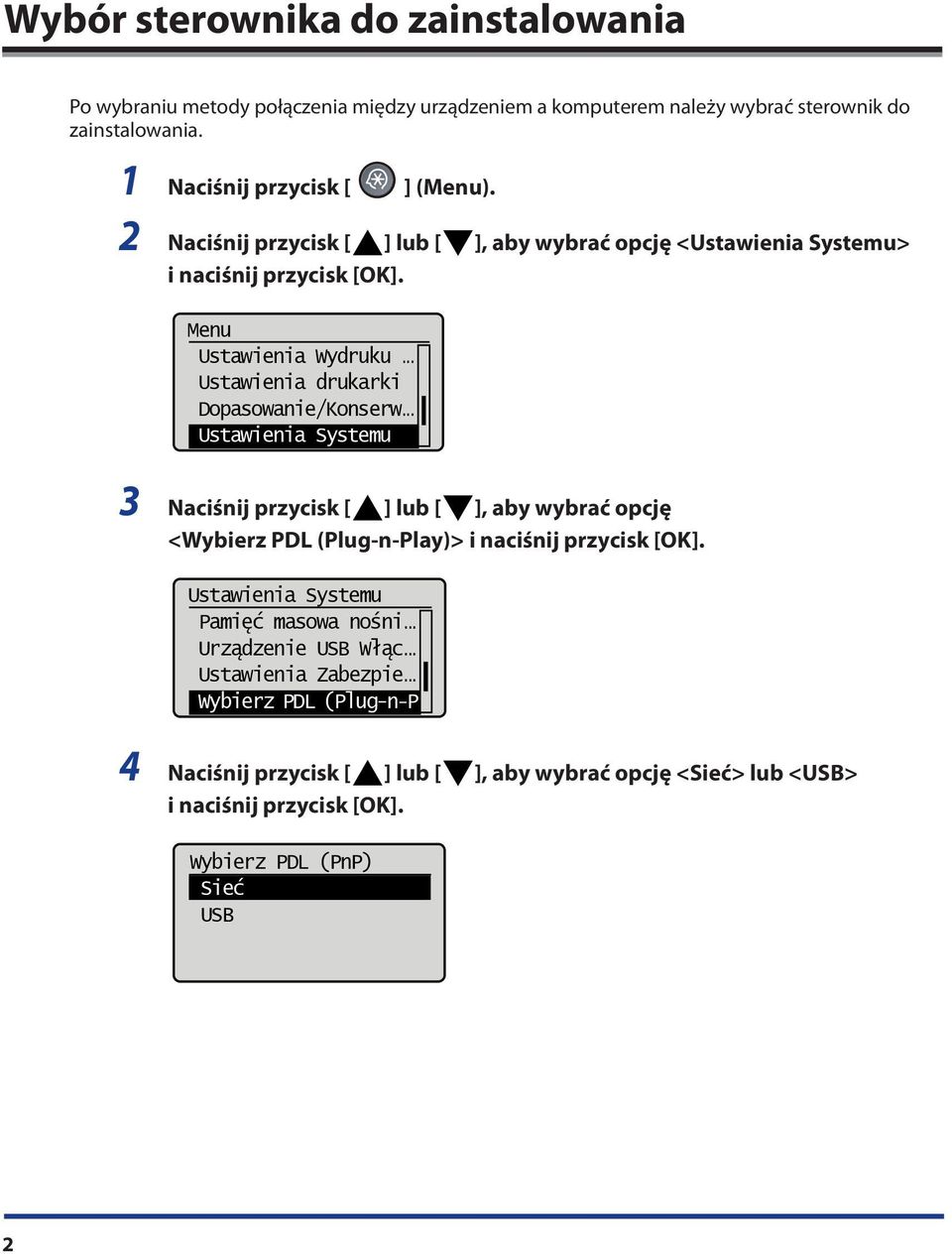

3 Wybór sterownika do zainstalowania Po wybraniu metody połączenia między urządzeniem a komputerem należy wybrać sterownik do zainstalowania. 1 Naciśnij przycisk [ ] (Menu). 2 Naciśnij przycisk [ ] lub [ ], aby wybrać opcję <Ustawienia Systemu> i naciśnij przycisk [OK]. Menu Ustawienia Wydruku... Ustawienia drukarki Dopasowanie/Konserw... Ustawienia Systemu 3 Naciśnij przycisk [ ] lub [ ], aby wybrać opcję <Wybierz PDL (Plug-n-Play)> i naciśnij przycisk [OK]. Ustawienia Systemu Pamięć masowa nośni... Urządzenie USB Włąc... Ustawienia Zabezpie... Wybierz PDL (Plug-n-P 4 Naciśnij przycisk [ ] lub [ ], aby wybrać opcję <Sieć> lub <USB> i naciśnij przycisk [OK]. Wybierz PDL (PnP) Sieć USB 2

4 5 Naciśnij przycisk [ ] lub [ ], aby wybrać używany sterownik drukarki, a następnie naciśnij przycisk [OK]. Sieć Faks UFRII LT UFRII LT (XPS) PCL5 USB UFRII LT UFRII LT (XPS) PCL5 PCL6 Wybieralny język opisu strony Sieć USB Faks UFRII LT UFRII LT (XPS) PCL5 PCL6 PS UFRII LT UFRII LT (XPS) PCL5 PCL6 PS 6 Aby zamknąć ekran menu, naciśnij przycisk [ ] (Menu). 7 Uruchom ponownie urządzenie. Wyłącz urządzenie, odczekaj co najmniej 10 sekund, a następnie włącz je ponownie. 3

5 Instalowanie sterownika/oprogramowania Sposób instalacji różni się w zależności od metody połączenia lub środowiska. Metoda połączenia Sposób instalacji Połączenie USB Patrz część Instalowanie sterowników MF i programu MF Toolbox na stronie 5. Połączenie sieciowe Środowisko IPv4 Środowisko IPv6* Patrz część Instalowanie sterowników MF i programu MF Toolbox na stronie 5. Patrz część Instalowanie sterowników MF za pomocą środowiska sieciowego WSD na stronie 24. * W środowisku IPv6 może być niemożliwe korzystanie z funkcji skanowania. 4

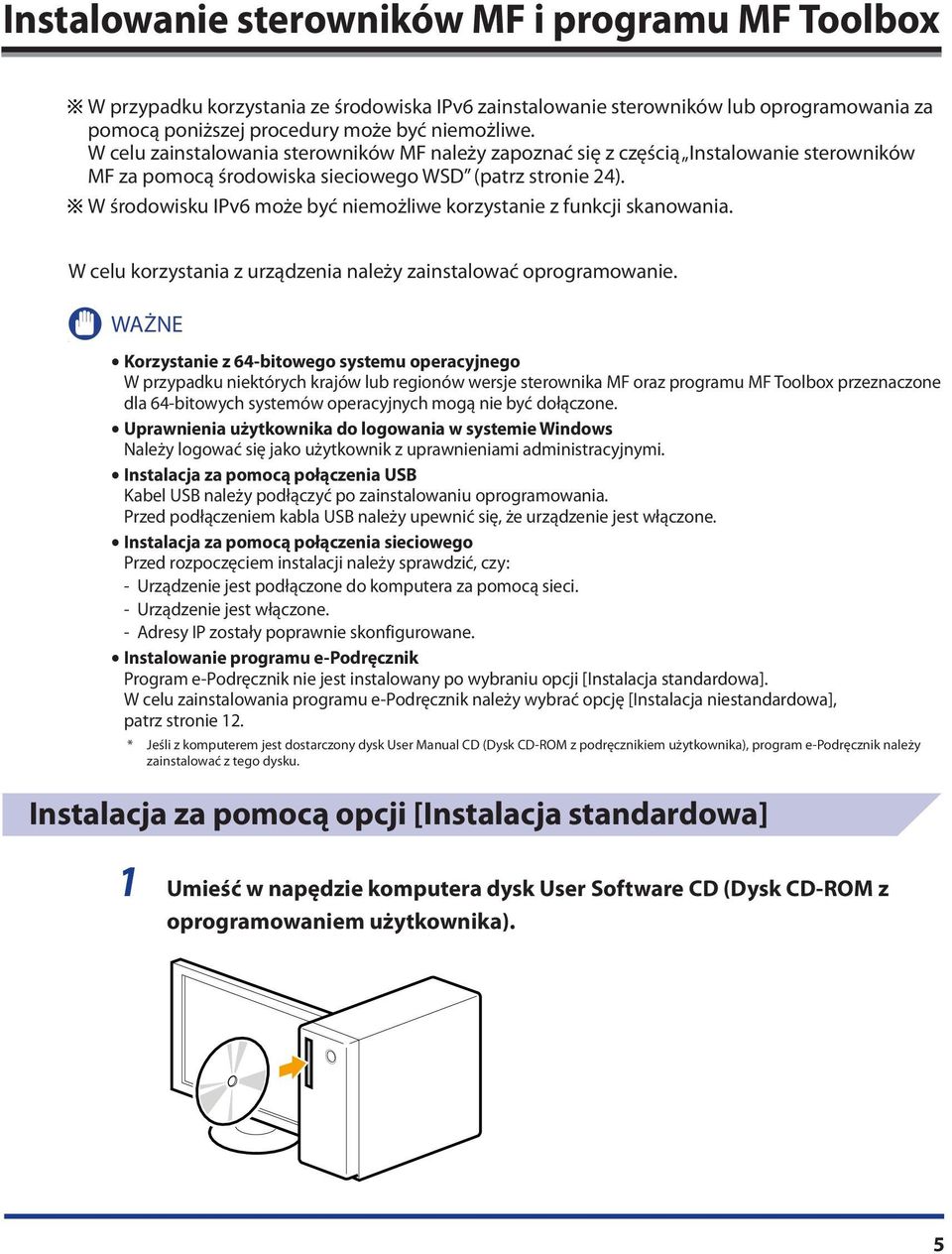

6 WAŻNE Instalowanie sterowników MF i programu MF Toolbox W przypadku korzystania ze środowiska IPv6 zainstalowanie sterowników lub oprogramowania za pomocą poniższej procedury może być niemożliwe. W celu zainstalowania sterowników MF należy zapoznać się z częścią Instalowanie sterowników MF za pomocą środowiska sieciowego WSD (patrz stronie 24). W środowisku IPv6 może być niemożliwe korzystanie z funkcji skanowania. W celu korzystania z urządzenia należy zainstalować oprogramowanie. WAŻNE Korzystanie z 64-bitowego systemu operacyjnego W przypadku niektórych krajów lub regionów wersje sterownika MF oraz programu MF Toolbox przeznaczone dla 64-bitowych systemów operacyjnych mogą nie być dołączone. Uprawnienia użytkownika do logowania w systemie Windows Należy logować się jako użytkownik z uprawnieniami administracyjnymi. Instalacja za pomocą połączenia USB Kabel USB należy podłączyć po zainstalowaniu oprogramowania. Przed podłączeniem kabla USB należy upewnić się, że urządzenie jest włączone. Instalacja za pomocą połączenia sieciowego Przed rozpoczęciem instalacji należy sprawdzić, czy: -- Urządzenie jest podłączone do komputera za pomocą sieci. -- Urządzenie jest włączone. -- Adresy IP zostały poprawnie skonfigurowane. Instalowanie programu e-podręcznik Program e-podręcznik nie jest instalowany po wybraniu opcji [Instalacja standardowa]. W celu zainstalowania programu e-podręcznik należy wybrać opcję [Instalacja niestandardowa], patrz stronie 12. * Jeśli z komputerem jest dostarczony dysk User Manual CD (Dysk CD-ROM z podręcznikiem użytkownika), program e-podręcznik należy zainstalować z tego dysku. Instalacja za pomocą opcji [Instalacja standardowa] 1 Umieść w napędzie komputera dysk User Software CD (Dysk CD-ROM z oprogramowaniem użytkownika). 5

7 2 Kliknij przycisk [Instalacja standardowa]. Aby zainstalować poniższe oprogramowanie i podręczniki, których nie można zainstalować za pomocą opcji [Instalacja standardowa], wybierz opcję [Instalacja niestandardowa] (patrz stronie 12). Presto! PageManager e-podręcznik * Jeśli z komputerem jest dostarczony dysk User Manual CD (Dysk CD-ROM z podręcznikiem użytkownika), program e-podręcznik należy zainstalować z tego dysku. * Wyświetlone opcje różnią się w zależności od ustawień kraju lub regionu. Jeśli powyższe okno dialogowe nie zostanie wyświetlone Windows 2000, XP i Server W menu [Start] wybierz pozycję [Uruchom]. 2. Wpisz D:\MInst.exe, a następnie kliknij przycisk [OK]. Windows Vista, 7 i Server W menu [Start] w polu [Rozpocznij wyszukiwanie] lub [Wyszukaj programy i pliki] wpisz D:\MInst.exe. 2. Naciśnij klawisz [ENTER] na klawiaturze. * W niniejszym podręczniku napęd CD-ROM jest oznaczony literą D:. Oznaczenie napędu CD-ROM może się różnić w zależności od używanego komputera. Jeśli przed wyświetleniem ekranu Instalacja z dysku CD-ROM zostanie wyświetlony ekran wyboru języka Wybierz język, a następnie kliknij przycisk [Dalej]. 6

8 3 Po wyświetleniu następującego ekranu wybierz rodzaj połączenia z komputerem. Połączenie USB Kliknij przycisk [Dalej] w obszarze [Podłącz drukarkę bezpośrednio do komputera]. Połączenie sieciowe Kliknij przycisk [Dalej] w obszarze [Podłącz drukarkę do komputera za pomocą sieci]. UWAGA Windows Server 2003/Server Ten ekran nie jest wyświetlany. Przejdź do poniższej procedury. 4 Kliknij przycisk [Zainstaluj]. 7

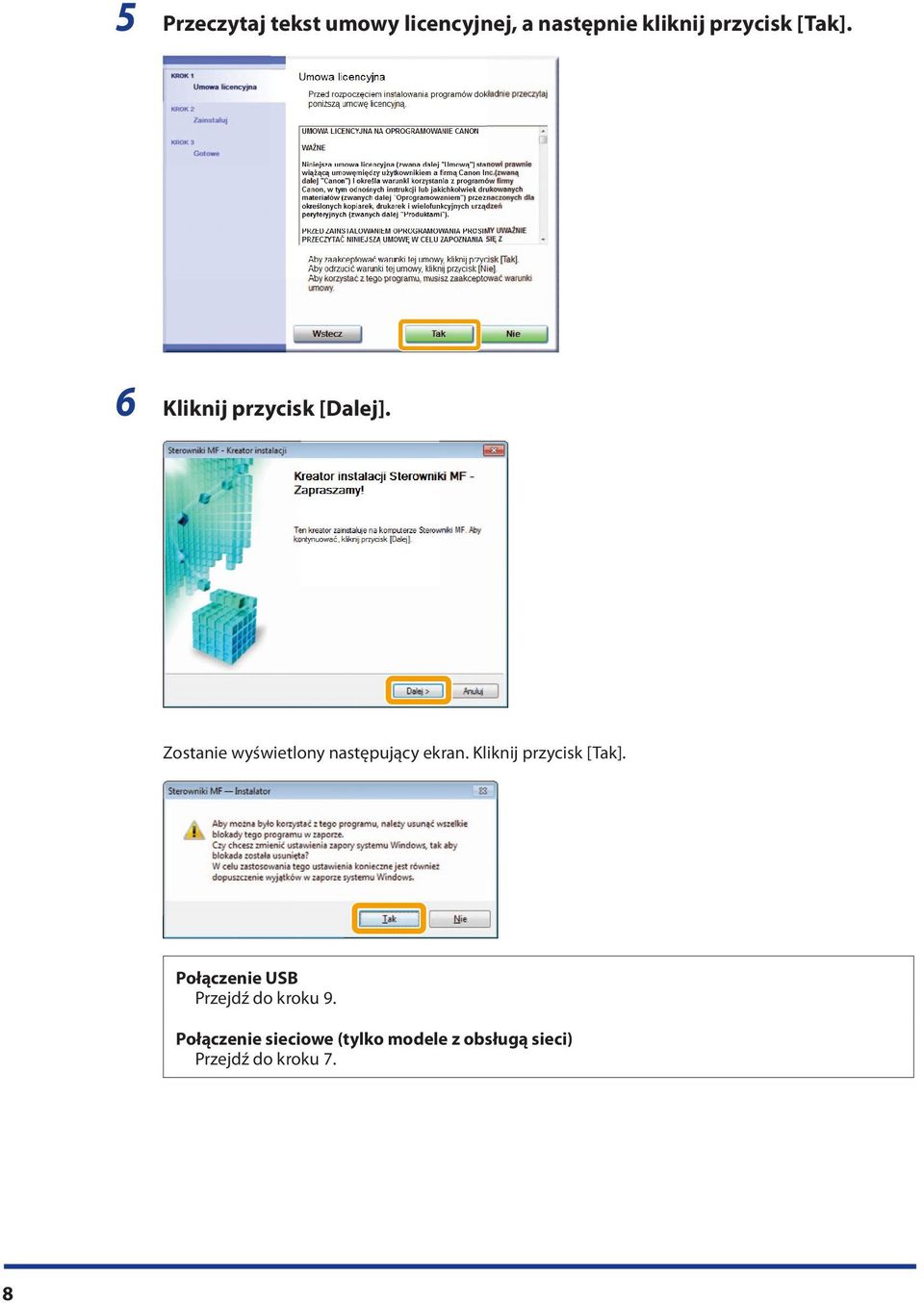

9 5 Przeczytaj tekst umowy licencyjnej, a następnie kliknij przycisk [Tak]. 6 Kliknij przycisk [Dalej]. Zostanie wyświetlony następujący ekran. Kliknij przycisk [Tak]. Połączenie USB Przejdź do kroku 9. Połączenie sieciowe (tylko modele z obsługą sieci) Przejdź do kroku 7. 8

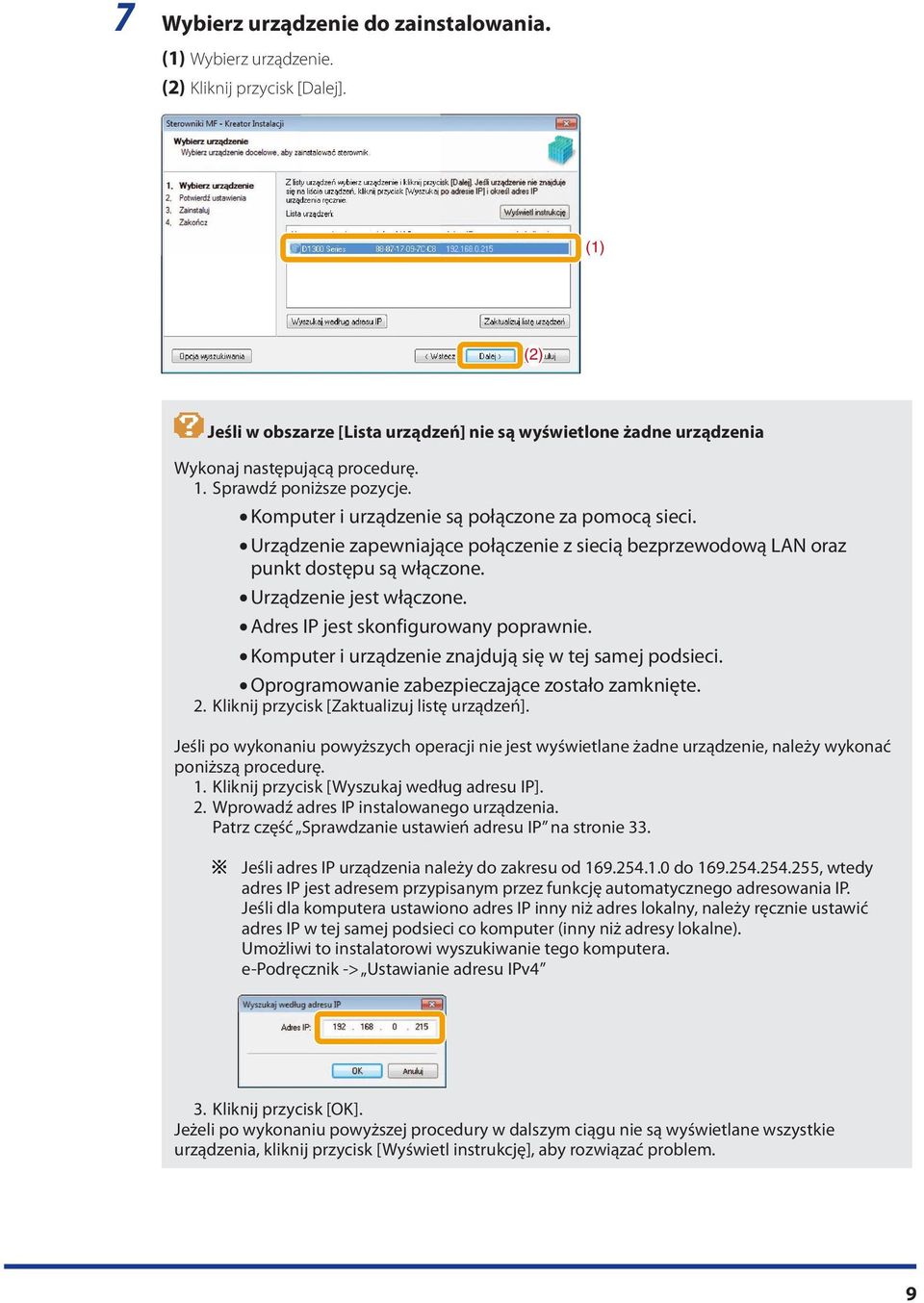

10 7 Wybierz urządzenie do zainstalowania. (1) Wybierz urządzenie. (2) Kliknij przycisk [Dalej]. (1) (2) Jeśli w obszarze [Lista urządzeń] nie są wyświetlone żadne urządzenia Wykonaj następującą procedurę. 1. Sprawdź poniższe pozycje. Komputer i urządzenie są połączone za pomocą sieci. Urządzenie zapewniające połączenie z siecią bezprzewodową LAN oraz punkt dostępu są włączone. Urządzenie jest włączone. Adres IP jest skonfigurowany poprawnie. Komputer i urządzenie znajdują się w tej samej podsieci. Oprogramowanie zabezpieczające zostało zamknięte. 2. Kliknij przycisk [Zaktualizuj listę urządzeń]. Jeśli po wykonaniu powyższych operacji nie jest wyświetlane żadne urządzenie, należy wykonać poniższą procedurę. 1. Kliknij przycisk [Wyszukaj według adresu IP]. 2. Wprowadź adres IP instalowanego urządzenia. Patrz część Sprawdzanie ustawień adresu IP na stronie 33. Jeśli adres IP urządzenia należy do zakresu od do , wtedy adres IP jest adresem przypisanym przez funkcję automatycznego adresowania IP. Jeśli dla komputera ustawiono adres IP inny niż adres lokalny, należy ręcznie ustawić adres IP w tej samej podsieci co komputer (inny niż adresy lokalne). Umożliwi to instalatorowi wyszukiwanie tego komputera. e-podręcznik -> Ustawianie adresu IPv4 3. Kliknij przycisk [OK]. Jeżeli po wykonaniu powyższej procedury w dalszym ciągu nie są wyświetlane wszystkie urządzenia, kliknij przycisk [Wyświetl instrukcję], aby rozwiązać problem. 9

11 8 Instalacja zostanie rozpoczęta po kliknięciu przycisku [Rozpocznij]. 9 Kliknij przycisk [Zakończ]. Połączenie USB Połączenie sieciowe Następnie zostanie rozpoczęta instalacja programu MF Toolbox. W systemie Windows 2000 Server/Server 2003/2008 program MF Toolbox nie jest instalowany. Przejdź do kroku Kliknij przycisk [Rozpocznij]. 10

12 11 Kliknij przycisk [Zakończ]. 12 Sprawdź, czy symbol zaznaczenia [ ] jest wyświetlany w polach wyboru w obszarze [Zainstaluj], a następnie kliknij przycisk [Dalej]. 13 Uruchom ponownie komputer. (1) Zaznacz pole wyboru [Uruchom ponownie komputer teraz (zalecane)]. (2) Kliknij przycisk [Uruchom ponownie]. Po wyświetleniu tego ekranu można wyjąć dysk CD-ROM z napędu. (1) (2) 11

13 W przypadku połączenia USB kabel USB należy podłączyć po ponownym uruchomieniu komputera. Patrz część Podłączenie za pomocą kabla USB (tylko w przypadku połączenia USB) na stronie 22. W przypadku połączenia sieciowego należy sprawdzić poprawność instalacji. Patrz część Sprawdzanie poprawności instalacji na stronie 23. Instalacja za pomocą opcji [Instalacja niestandardowa] 1 Umieść w napędzie komputera dysk User Software CD (Dysk CD-ROM z oprogramowaniem użytkownika). 2 Kliknij przycisk [Instalacja niestandardowa]. Wyświetlone opcje różnią się w zależności od ustawień kraju lub regionu. Jeśli powyższe okno dialogowe nie zostanie wyświetlone Windows 2000, XP i Server W menu [Start] wybierz pozycję [Uruchom]. 2. Wpisz D:\MInst.exe, a następnie kliknij przycisk [OK]. Windows Vista, 7 i Server W menu [Start] w polu [Rozpocznij wyszukiwanie] lub [Wyszukaj programy i pliki] wpisz D:\MInst.exe. 2. Naciśnij klawisz [ENTER] na klawiaturze. * W niniejszym podręczniku napęd CD-ROM jest oznaczony literą D:. Oznaczenie napędu CD-ROM może się różnić w zależności od używanego komputera. Jeśli przed wyświetleniem ekranu Instalacja z dysku CD-ROM zostanie wyświetlony ekran wyboru języka Wybierz język, a następnie kliknij przycisk [Dalej]. 12

14 3 Po wyświetleniu następującego ekranu wybierz rodzaj połączenia z komputerem. Połączenie USB Kliknij przycisk [Dalej] w obszarze [Podłącz drukarkę bezpośrednio do komputera]. Połączenie sieciowe Kliknij przycisk [Dalej] w obszarze [Podłącz drukarkę do komputera za pośrednictwem sieci]. UWAGA Windows Server 2003/Server Ten ekran nie jest wyświetlany. Przejdź do poniższej procedury. 4 Zaznacz pola wyboru instalowanych programów, a następnie kliknij przycisk [Zainstaluj]. Wyświetlone opcje różnią się w zależności od ustawień kraju lub regionu. Aby zainstalować program e-podręcznik, należy zaznaczyć pole wyboru [Podręczniki]. * Jeśli pole wyboru [Podręczniki] nie zostanie wyświetlone, program e-podręcznik należy zainstalować z dysku User Manual CD (Dysk CD-ROM z podręcznikiem użytkownika) dostarczonego z urządzeniem. 13

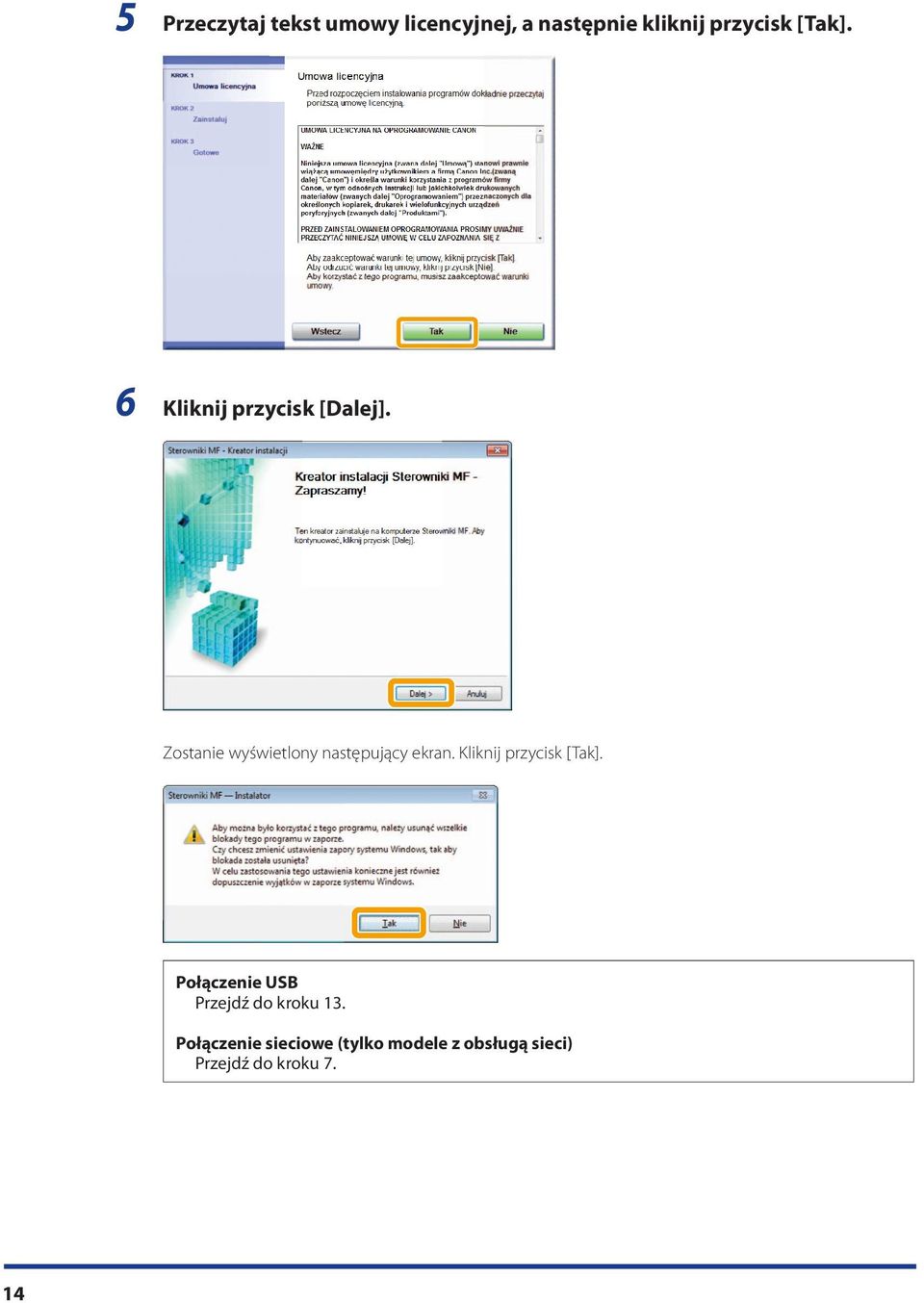

15 5 Przeczytaj tekst umowy licencyjnej, a następnie kliknij przycisk [Tak]. 6 Kliknij przycisk [Dalej]. Zostanie wyświetlony następujący ekran. Kliknij przycisk [Tak]. Połączenie USB Przejdź do kroku 13. Połączenie sieciowe (tylko modele z obsługą sieci) Przejdź do kroku 7. 14

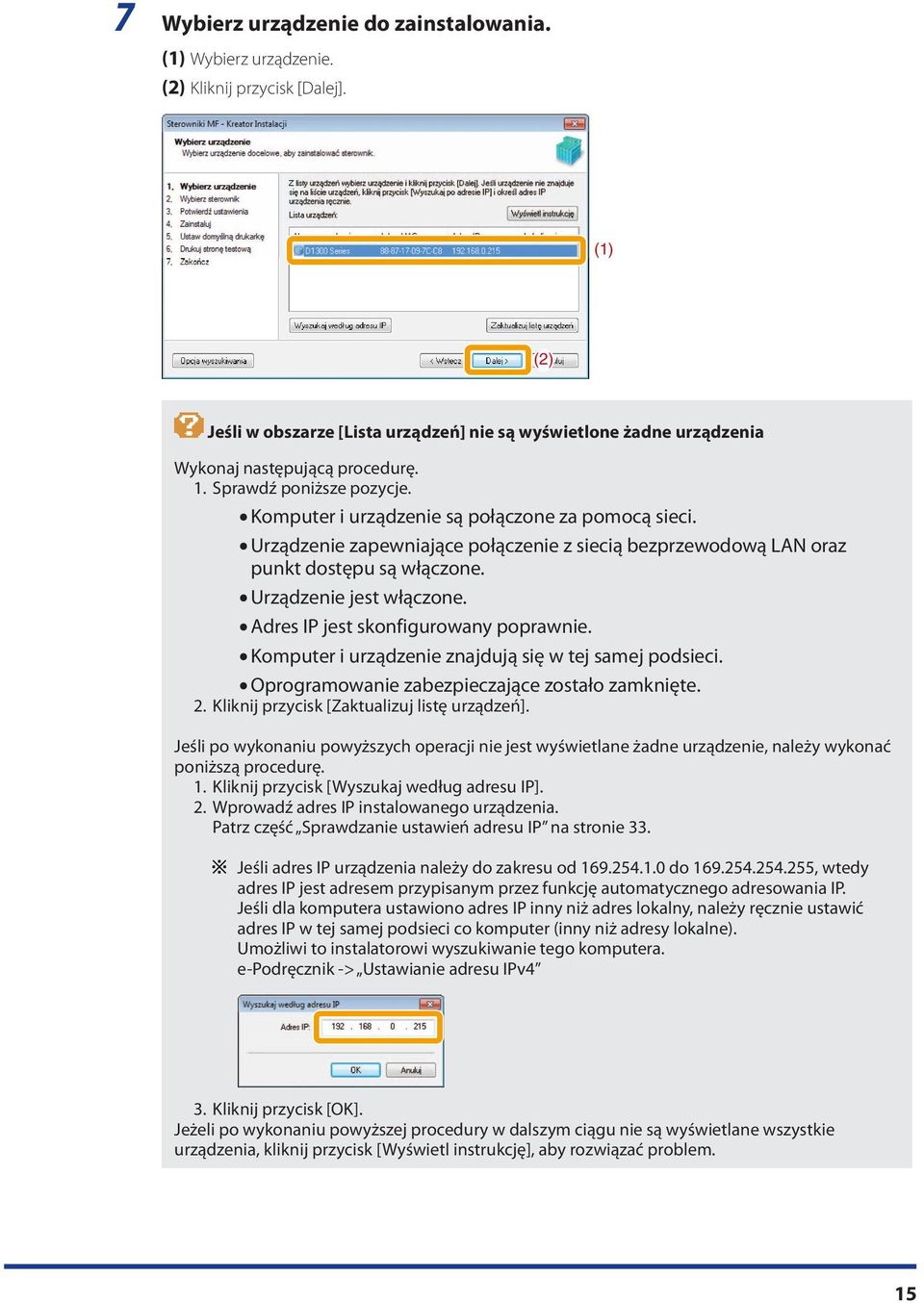

16 7 Wybierz urządzenie do zainstalowania. (1) Wybierz urządzenie. (2) Kliknij przycisk [Dalej]. (1) (2) Jeśli w obszarze [Lista urządzeń] nie są wyświetlone żadne urządzenia Wykonaj następującą procedurę. 1. Sprawdź poniższe pozycje. Komputer i urządzenie są połączone za pomocą sieci. Urządzenie zapewniające połączenie z siecią bezprzewodową LAN oraz punkt dostępu są włączone. Urządzenie jest włączone. Adres IP jest skonfigurowany poprawnie. Komputer i urządzenie znajdują się w tej samej podsieci. Oprogramowanie zabezpieczające zostało zamknięte. 2. Kliknij przycisk [Zaktualizuj listę urządzeń]. Jeśli po wykonaniu powyższych operacji nie jest wyświetlane żadne urządzenie, należy wykonać poniższą procedurę. 1. Kliknij przycisk [Wyszukaj według adresu IP]. 2. Wprowadź adres IP instalowanego urządzenia. Patrz część Sprawdzanie ustawień adresu IP na stronie 33. Jeśli adres IP urządzenia należy do zakresu od do , wtedy adres IP jest adresem przypisanym przez funkcję automatycznego adresowania IP. Jeśli dla komputera ustawiono adres IP inny niż adres lokalny, należy ręcznie ustawić adres IP w tej samej podsieci co komputer (inny niż adresy lokalne). Umożliwi to instalatorowi wyszukiwanie tego komputera. e-podręcznik -> Ustawianie adresu IPv4 3. Kliknij przycisk [OK]. Jeżeli po wykonaniu powyższej procedury w dalszym ciągu nie są wyświetlane wszystkie urządzenia, kliknij przycisk [Wyświetl instrukcję], aby rozwiązać problem. 15

17 8 Zaznacz odpowiednie funkcje, których chcesz używać. (1) Zaznacz żądaną funkcję (sterownik do zainstalowania). (2) Kliknij przycisk [Dalej]. (1) (2) [Drukarka] [Faks (dla obsługiwanych modeli)] [Skaner] Wybierz, jeśli chcesz korzystać z funkcji drukowania. Wybierz, jeśli chcesz korzystać z funkcji faksu PC. (Ta funkcja umożliwia wysyłanie faksem dokumentów lub obrazów utworzonych bezpośrednio na komputerze). Wybierz, jeśli chcesz korzystać z funkcji skanowania. 9 Skonfiguruj informacje o drukarce i faksie. (1) Skonfiguruj ustawienia wszystkich wymaganych opcji. (2) Kliknij przycisk [Dalej]. Informacje o drukarce* 1 Informacje o faksie* 2 (1) (1) (2) (2) *1 Ekran wyświetlany po wybraniu opcji [Drukarka] w punkcie 8. *2 Ekran wyświetlany po wybraniu opcji [Faks (dla obsługiwanych modeli)] w punkcie 8. [Nazwa drukarki] Wprowadź nową nazwę w celu zmiany nazwy drukarki lub faksu. [Nazwa faksu] [Użyj jako drukarki udostępnionej] Zaznacz pole wyboru w celu udostępnienia drukarki lub faksu. [Użyj jako faksu udostępnionego] [Nazwa udziału] W razie potrzeby zmień nazwę udziału. 16

18 UWAGA W przypadku zaznaczenia pola wyboru [Użyj jako drukarki udostępnionej] lub [Użyj jako faksu udostępnionego] Istnieje możliwość wykonania poniższych operacji w celu zainstalowania dodatkowego sterownika w zależności od kraju lub regionu. 1. Kliknij przycisk [Sterowniki do dodania]. 2. Wybierz system operacyjny wyświetlony w obszarze [Sterowniki do dodania]. 3. Kliknij przycisk [OK]. W przypadku niektórych krajów lub regionów wersje sterownika MF oraz programu MF Toolbox przeznaczone dla 64-bitowych systemów operacyjnych mogą nie być dołączone. Jeśli na komputerze, na którym jest przeprowadzana instalacja, jest zainstalowany 64-bitowy system operacyjny, instalacja sieciowa na komputerze klienckim z zainstalowanym 32-bitowym systemem operacyjnym wymienionym na poniższej liście nie jest możliwa z powodu ograniczenia systemu Windows. - Windows Windows XP (bez zainstalowanego dodatku SP1 lub innego dodatku Service Pack) - Windows Server 2003 (bez zainstalowanego dodatku Service Pack) Jeśli oprogramowanie zostanie pobrane i zainstalowane na jednym z powyższych 32-bitowych systemów operacyjnych, instalacja może zakończyć się niepowodzeniem, a otwarcie okna dialogowego preferencji drukowania może być niemożliwe. Jeśli na komputerze, na którym jest przeprowadzana instalacja, jest zainstalowany 32-bitowy system operacyjny wymieniony na poniższej liście, instalacja dodatkowego sterownika dla 64-bitowego systemu operacyjnego nie jest możliwa. - Windows Windows XP (bez zainstalowanego dodatku SP1 lub innego dodatku Service Pack) - Windows Server 2003 (bez zainstalowanego dodatku Service Pack) 10 Instalacja zostanie rozpoczęta po kliknięciu przycisku [Rozpocznij]. 17

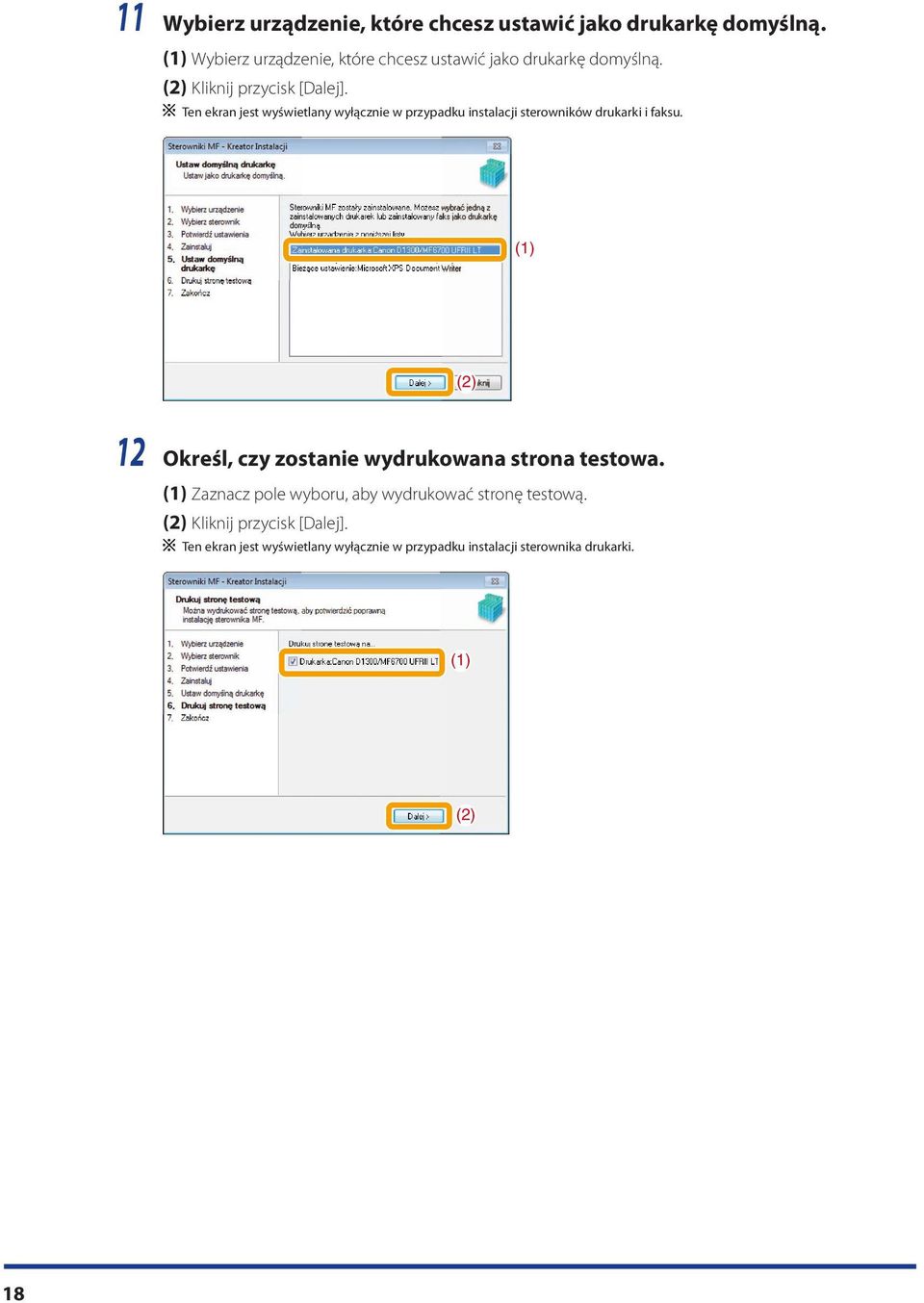

19 11 Wybierz urządzenie, które chcesz ustawić jako drukarkę domyślną. (1) Wybierz urządzenie, które chcesz ustawić jako drukarkę domyślną. (2) Kliknij przycisk [Dalej]. Ten ekran jest wyświetlany wyłącznie w przypadku instalacji sterowników drukarki i faksu. (1) (2) 12 Określ, czy zostanie wydrukowana strona testowa. (1) Zaznacz pole wyboru, aby wydrukować stronę testową. (2) Kliknij przycisk [Dalej]. Ten ekran jest wyświetlany wyłącznie w przypadku instalacji sterownika drukarki. (1) (2) 18

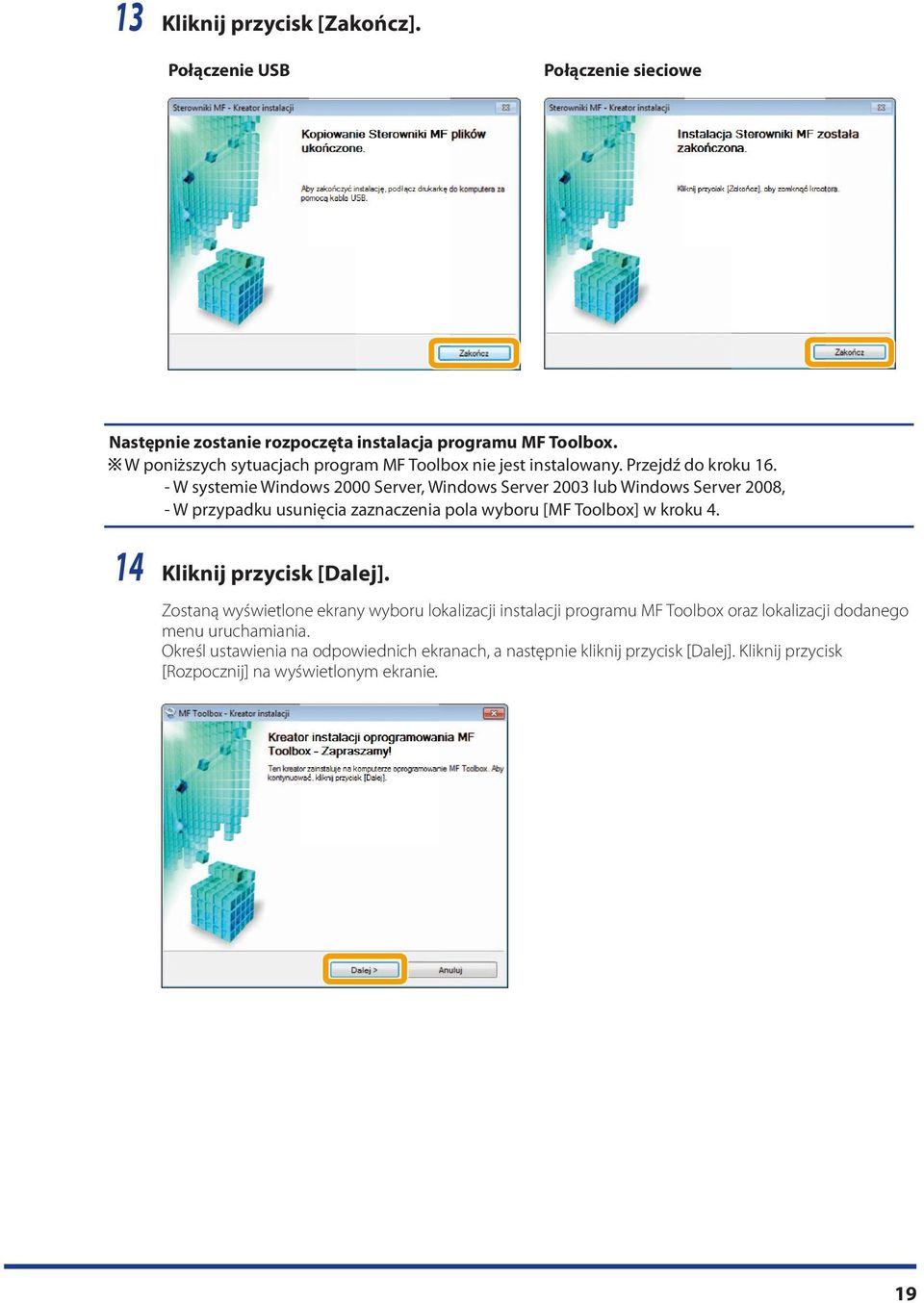

20 13 Kliknij przycisk [Zakończ]. Połączenie USB Połączenie sieciowe Następnie zostanie rozpoczęta instalacja programu MF Toolbox. W poniższych sytuacjach program MF Toolbox nie jest instalowany. Przejdź do kroku W systemie Windows 2000 Server, Windows Server 2003 lub Windows Server 2008, - W przypadku usunięcia zaznaczenia pola wyboru [MF Toolbox] w kroku Kliknij przycisk [Dalej]. Zostaną wyświetlone ekrany wyboru lokalizacji instalacji programu MF Toolbox oraz lokalizacji dodanego menu uruchamiania. Określ ustawienia na odpowiednich ekranach, a następnie kliknij przycisk [Dalej]. Kliknij przycisk [Rozpocznij] na wyświetlonym ekranie. 19

21 15 Kliknij przycisk [Zakończ]. Oprogramowanie wybrane w kroku 4 zostało zainstalowane. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 16 Sprawdź, czy symbol zaznaczenia [ ] jest wyświetlany w polach wyboru w obszarze [Zainstaluj], a następnie kliknij przycisk [Dalej]. Wyświetlone opcje różnią się w zależności od ustawień kraju lub regionu. 20

22 17 Uruchom ponownie komputer. (1) Zaznacz pole wyboru [Uruchom ponownie komputer teraz (zalecane)]. (2) Kliknij przycisk [Uruchom ponownie]. Po wyświetleniu tego ekranu można wyjąć dysk CD-ROM z napędu. (1) (2) W przypadku połączenia USB kabel USB należy podłączyć po ponownym uruchomieniu komputera. Patrz część Podłączenie za pomocą kabla USB (tylko w przypadku połączenia USB) na stronie 22. W przypadku połączenia sieciowego należy sprawdzić poprawność instalacji. Patrz część Sprawdzanie poprawności instalacji na stronie

23 Podłączenie za pomocą kabla USB (tylko w przypadku połączenia USB) 1 Zdejmij osłonę (A) portu USB urządzenia. Zdejmij osłonę, pociągając za tasiemkę. (A) 2 Podłącz kabel USB. Spłaszczona końcówka (A): Kwadratowa końcówka (B): podłącz do portu USB komputera. podłącz do portu USB urządzenia. (B) (A) Po wyświetleniu okna dialogowego Postępuj zgodnie ze wskazówkami wyświetlanymi na ekranie i zakończ instalację. Po zakończeniu instalacji należy sprawdzić jej poprawność. Patrz część Sprawdzanie poprawności instalacji na stronie

24 Sprawdzanie poprawności instalacji Sprawdź, czy sterowniki MF i program MF Toolbox zostały prawidłowo zainstalowane. Sprawdź, czy zostały dodane następujące ikony zainstalowanego oprogramowania. Oprogramowanie Położenie Ikona Sterownik drukarki Folder [Drukarki i faksy], [Drukarki] lub [Urządzenia i drukarki]. Sterownik faksu (tylko modele z faksem) Folder [Drukarki i faksy], [Drukarki] lub [Urządzenia i drukarki]. Sterownik skanera Folder [Skanery i aparaty fotograficzne] lub okno dialogowe [Właściwości: Skanery i aparaty fotograficzne] Połączenie sieciowe Połączenie USB MF Toolbox Pulpit Narzędzie Network Scan Utility (tylko modele z obsługą sieci) Pasek zadań 23

25 WAŻNE Instalowanie sterowników MF za pomocą środowiska sieciowego WSD W systemie Windows Vista/7/Server 2008 można drukować przy użyciu protokołu WSD (Web Services on Devices). W celu korzystania ze środowiska WSD należy wykonać procedury opisane w częściach Instalowanie sterowników MF i Konfigurowanie protokołu WSD. WAŻNE Działanie w środowisku IPv6 Zainstalowanie sterowników MF na ekranie Instalacja z dysku CD-ROM może być niemożliwe. Należy wykonać procedury opisane w tej sekcji. Włączanie i wyłączanie protokołu WSD Należy skorzystać z pulpitu operatora urządzenia. e-podręcznik -> Wybieranie metody połączenia (LPD/RAW/WSD) Instalowanie sterowników MF 1 Wyświetl folder drukarki. Windows Vista Z menu [Start] wybierz polecenie [Panel sterowania], a następnie kliknij aplet [Drukarki]. Windows 7 i Server 2008 Z menu [Start] wybierz polecenie [Urządzenia i drukarki]. 2 Kliknij przycisk [Dodaj drukarkę]. 24

26 3 Kliknij przycisk [Dodaj drukarkę lokalną]. 4 Sprawdź, czy na liście [Użyj istniejącego portu] jest wyświetlona pozycja [LPT1: (Port drukarki)], a następnie kliknij przycisk [Dalej]. (1) (2) 5 Kliknij przycisk [Z dysku]. 25

27 6 Umieścić w napędzie komputera dysk User Software CD (Dysk CD-ROM z oprogramowaniem użytkownika). W przypadku wyświetlenia poniższego ekranu kliknij przycisk [Zakończ]. Wyświetlone opcje różnią się w zależności od ustawień kraju lub regionu. W przypadku wyświetlenia okna [Autoodtwarzanie] Kliknij przycisk [ ], aby zamknąć to okno dialogowe. 7 Kliknij przycisk [Przeglądaj]. 26

28 8 Otwórz folder ze sterownikiem drukarki. W systemach 32-bitowych Otwórz folder [DRIVERS] -> [pl_pl] -> [32bit] -> [win2k_vista] na dostarczonym dysku CD-ROM, a następnie kliknij przycisk [Otwórz]. W systemach 64-bitowych Otwórz folder [DRIVERS] -> [pl_pl] -> [x64] -> [Driver] na dostarczonym dysku CD-ROM, a następnie kliknij przycisk [Otwórz]. (1) (2) Jeśli nie wiesz, czy używany system operacyjny jest w wersji 32-bitowej czy 64-bitowej Patrz część Jak sprawdzić wersję systemu operacyjnego Windows Vista/7/Server 2008 na stronie Kliknij przycisk [OK]. 27

29 10 Zaznacz używany sterownik drukarki i kliknij przycisk [Dalej]. (1) (2) 11 Określ nazwę drukarki. (1) Wprowadź nową nazwę w celu zmiany nazwy drukarki. Jeśli zostanie wyświetlona opcja [Ustaw jako drukarkę domyślną], należy zdecydować, czy urządzenie ma być używane jako drukarka domyślna (Windows Vista/Server 2008). (2) Kliknij przycisk [Dalej]. (1) (2) 28

30 Instalacja zostanie rozpoczęta. Należy poczekać na zamknięcie poniższego ekranu. W przypadku wyświetlenia okna [Kontrola konta użytkownika] Kliknij przycisk [Tak] lub [Kontynuuj]. 12 Zaznacz opcję [Nie udostępniaj tej drukarki], a następnie kliknij przycisk [Dalej]. Aby udostępnić to urządzenie, należy skonfigurować ustawienia udostępniania po wprowadzeniu ustawień opisanych w części Konfigurowanie protokołu WSD. (1) (2) 29

31 13 Kliknij przycisk [Zakończ]. Jeśli zostanie wyświetlona opcja [Ustaw jako drukarkę domyślną], należy zdecydować, czy urządzenie ma być używane jako drukarka domyślna (Windows 7/Server 2008 R2). Po wyświetleniu poniższego ekranu można wyjąć dysk z napędu CD-ROM. W folderze drukarek zostanie dodana ikona. Konfigurowanie protokołu WSD 1 Wyświetl folder sieciowy. W systemie Windows Vista/Server 2008 Z menu [Start] wybierz polecenie [Sieć]. W systemie Windows 7/Server 2008 R2 Z menu [Start] wybierz polecenie [Komputer], a następnie kliknij aplet [Sieć]. 30

32 2 Kliknij prawym przyciskiem myszy ikonę urządzenia, a następnie wybierz polecenie [Zainstaluj] z menu podręcznego. W folderze drukarek zostanie dodana ikona. Instalacja została zakończona. W przypadku wyświetlenia okna [Kontrola konta użytkownika] Kliknij przycisk [Tak] lub [Kontynuuj]. Ikonę dodaną w punkcie 13 można usunąć, wykonując poniższą procedurę. (1) Kliknij ikonę prawym przyciskiem myszy, a następnie wybierz polecenie [Usuń urządzenie] lub [Usuń] z menu podręcznego. (2) Kliknij [Tak]. (3) Jeśli zostanie wyświetlone okno dialogowe [Kontrola konta użytkownika], kliknij przycisk [Tak] lub [Kontynuuj]. 31

33 Sposób korzystania z Pomocy elektronicznej Pomoc elektroniczna zawiera informacje na temat wszystkich funkcji i opcji sterownika. Aby szybko uzyskać informacje na temat funkcji i ustawień w trakcie korzystania ze sterownika, należy skorzystać z Pomocy elektronicznej. Wyświetlenie ekranu Pomoc (1) Wybierz pozycję [Plik] -> [Drukuj] z paska menu aplikacji. (2) Wybierz drukarkę w oknie dialogowym [Drukowanie] w obszarze [Wybierz drukarkę] lub [Nazwa]. (3) Kliknij pozycję [Preferencje] lub [Właściwości]. (4) W oknie dialogowym [Właściwości] kliknij pozycję [Pomoc]. Wyszukiwanie zawartości Na ekranie Pomoc wybierz kartę [Spis treści], następnie kliknij dwukrotnie żądany tytuł w celu wyświetlenia informacji. Wyszukiwanie za pomocą opcji Indeks Na ekranie Pomoc kliknij kartę [Indeks], następnie kliknij dwukrotnie żądane słowo kluczowe w celu wyświetlenia informacji. W celu wyszukania wybranego słowa kluczowego wprowadź je w górnym polu tekstowym. Najdokładniejsze wyniki wyszukiwania słowa kluczowego są wyświetlane tuż pod tym polem. 32

34 Dodatek Sprawdzanie ustawień adresu IP UWAGA Jeśli urządzenie nie jest prawidłowo podłączone do sieci Adres IP nie jest wyświetlany. W przypadku określenia czasu nawiązywania połączenia Po upływie określonego czasu zostają wyświetlone: adres IP, maska podsieci oraz adres bramki. e-podręcznik -> Określanie opóźnienia przed nawiązaniem połączenia sieciowego Jeśli urządzenie jest podłączone do koncentratora przełączającego Urządzenie może nie być w stanie nawiązać połączenia z siecią nawet po skonfigurowaniu poprawnych ustawień sieci. W takim przypadku w ustawieniach czasu uruchamiania urządzenia należy wybrać opcję stanu oczekiwania. e-podręcznik -> Określanie opóźnienia przed nawiązaniem połączenia sieciowego Sprawdzanie ustawień adresu IPv4 1 Naciśnij przycisk [ ] (Monitor stanu/anuluj). 2 Naciśnij przycisk [ ] lub [ ], aby wybrać opcję <Informacje o Sieci>, a następnie naciśnij przycisk [OK]. Monitor Stanu/Anul. Zadanie TX Zadanie RX Błędy przekaz. faks... Informacje o Sieci 3 Naciśnij przycisk [ ] lub [ ], aby wybrać opcję <IPv4>, a następnie naciśnij przycisk [OK]. Informacje o Sieci IPv4 IPv6 Informacje o Sieci B... IEEE802.1X Informacj... 33

35 4 Naciśnij przycisk [ ] lub [ ], aby wybrać opcje do potwierdzenia, a następnie naciśnij przycisk [OK]. IPv4 Adres IP Maska Podsieci Adres Bramy Nazwa Hosta 5 Wyświetl informacje. Adres IP Naciśnij przycisk [ ] (Monitor stanu/anuluj), aby zamknąć ekran. Sprawdzanie ustawień adresu IPv6 1 Naciśnij przycisk [ ] (Monitor stanu/anuluj). 2 Naciśnij przycisk [ ] lub [ ], aby wybrać opcję <Informacje o Sieci>, a następnie naciśnij przycisk [OK]. Monitor Stanu/Anul. Zadanie TX Zadanie RX Błędy przekaz. faks... Informacje o Sieci 3 Naciśnij przycisk [ ] lub [ ], aby wybrać opcję <IPv6>, a następnie naciśnij przycisk [OK]. Informacje o Sieci IPv4 IPv6 Informacje o Sieci B... IEEE802.1X Informacj... 34

36 4 Naciśnij przycisk [ ] lub [ ], aby wybrać opcje do potwierdzenia, a następnie naciśnij przycisk [OK]. IPv6 Adres Link-Local Adres Bezstanowy 1 Adres Bezstanowy 2 Adres Bezstanowy 3 5 Wyświetl informacje. Adres Link-Local Adres IP Długość Prefiksu Adres IP 1234:5678:9abc:def0:: Naciśnij przycisk [ ] (Monitor stanu/anuluj), aby zamknąć ekran. 35

37 Jak sprawdzić wersję systemu operacyjnego Windows Vista/7/Server Z menu [Start] wybierz polecenie [Panel sterowania]. 2 Wybierz aplet [System]. Windows Vista/Windows 7/Windows Server 2008 R2 Kliknij aplet [System i konserwacja] lub [System i zabezpieczenia] [System]. Windows Server 2008 Kliknij aplet [System]. 3 Sprawdź wersję. Wersja 32-bitowa Wyświetlany jest komunikat [32-bitowy system operacyjny]. Wersja 64-bitowa Wyświetlany jest komunikat [64-bitowy system operacyjny]. 36

38 Odinstalowywanie oprogramowania Jeśli sterowniki drukarki, faksu, skanera lub program MF Toolbox nie będą używane, można je odinstalować, korzystając z poniższej procedury. W przypadku instalacji sterowników MF za pomocą środowiska sieciowego WSD należy zapoznać się z informacjami w programie e-podręcznik i odinstalować sterowniki. WAŻNE Przed rozpoczęciem odinstalowywania oprogramowania użytkownik powinien sprawdzić, czy spełniono następujące wymagania: -- Użytkownik musi mieć uprawnienia administracyjne na komputerze. -- Oprogramowanie instalacyjne jest dostępne (jeśli sterowniki mają zostać ponownie zainstalowane). -- Zamknięto wszystkie aplikacje na komputerze. Aby odinstalować sterownik drukarki/faksu/skanera 1 W menu [Start] kliknij kolejno polecenia [(Wszystkie) programy] -> [Canon] -> [MF5900 Series] lub [D1300 Series] lub [ir 1333] -> [Odinstaluj sterowniki]. 2 Kliknij przycisk [Usuń]. 3 Kliknij przycisk [Tak], aby potwierdzić dezinstalację. 37

39 4 Kliknij przycisk [Zakończ] lub [Uruchom ponownie]. Aby odinstalować program MF Toolbox 1 W menu [Start] kliknij kolejno polecenia [(Wszystkie) programy] -> [Canon] -> [MF Toolbox 4.9] -> [Dezinstalator programu Toolbox]. 2 Kliknij przycisk [Usuń]. 3 Kliknij przycisk [Zakończ]. 38

40 39

41 USRM (00) CANON INC. 2011
