1 EGZ NR 1 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI, - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO. 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ, 4. WYMIANA ŹRÓDEŁ ŚWIATŁA ul. Jana Pawła II 11, Lublin DZ. NR 1/6; obręb 0030 Rury Wizytkowskie KATEGORIA OBIEKTU BUDOWLANEGO X Roboty nie wymagające pozwolenia na budowę INWESTOR: Parafia Rzymsko-Katolicka pw. Świętej Rodziny ul. Jana Pawła II 11, Lublin OŚWIADCZENIE: Zgodnie art. 20 ust. 4 Prawa budowlanego (Dz. U. z 2017 r. poz. 1332, 1529, z 2018 r. poz. 12.) oświadczamy, że niniejszy projekt został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Funkcja: Imię i Nazwisko, nr uprawnień ZESPÓŁ AUTORSKI: Specjalność Podpis Projektant architektury Sprawdzający architektury Projektant instalacji sanitarnych Projektant instalacji sanitarnych Sprawdzający instalacji sanitarnych Projektant instalacji elektrycznych Sprawdzający instalacji elektrycznych mgr inż. arch. Łukasz Polaszek upr. bud. nr 184/LBOKK/2016 mgr inż. arch. Mateusz Polaszek upr. bud. nr 185/LBOKK/2016 Zbigniew Pękala upr. bud nr 214/Lb/76 mgr inż. Jacek Wesołowski upr. bud nr LUB/0129/PBS/15 mgr inż. Halina Cholewa upr. bud. nr 1507/Lb/91 mgr inż. Łukasz Sawicki upr. bud. nr LUB/0055/PWBE/16 mgr inż. Tomasz Woś upr. bud. nr LUB/0216/PWOE/06 do projektowania bez ograniczeń w specjalności architektonicznej do projektowania bez ograniczeń w specjalności architektonicznej do projektowania bez ograniczeń w specjalności sanitarnej do projektowania bez ograniczeń w specjalności sanitarnej do projektowania bez ograniczeń w specjalności sanitarnej do projektowania bez ograniczeń w specjalności elektrycznej do projektowania bez ograniczeń w specjalności elektrycznej Kraśnik sierpień 2018

2 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU; 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI; - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO.; 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ; 4. WYMIANA ŹRÓDEŁ ŚWIATŁA; ul. Jana Pawła II 11, Lublin; DZ. NR 1/6; obręb 0030 Rury Wizytkowskie; KATEGORIA OBIEKTU BUDOWLANEGO X; Roboty nie wymagające pozwolenia na budowę ZAWARTOŚĆ OPRACOWANIA: I. STRONA TYTUŁOWA, OŚWIADCZENIE PROJEKTANTA II. III. IV. ZAWARTOŚĆ OPRACOWANIA DOKUMENTY ZAWODOWE ARCHITEKTURA BIOZ OPIS TECHNICZNY CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny 1:500 rys. nr A01 2. Rzut posadzki 1:200 rys. nr A02 3. Przekrój A-A, B-B, detal posadzki 1:50, 1:10 rys. nr A03 4. Elementy posadzki kamiennej V. INSTALACJE SANITARNE VI. BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO OPIS TECHNICZNY CZĘŚĆ RYSUNKOWA INSTALACJA C.O. - OGRZEWANIE PODŁOGOWE SYSTEM ZARZĄDZANIA ENERGIĄ OPIS TECHNICZNY CZĘŚĆ RYSUNKOWA INSTALACJE ELEKTRYCZNE OPIS TECHNICZNY CZĘŚĆ RYSUNKOWA POLASZEK ARCHITEKCI Łukasz Polaszek ul. Koszarowa 8/20, Kraśnik tel polaszek.architekci@gmail.com 2

3 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU; 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI; - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO.; 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ; 4. WYMIANA ŹRÓDEŁ ŚWIATŁA; ul. Jana Pawła II 11, Lublin; DZ. NR 1/6; obręb 0030 Rury Wizytkowskie; KATEGORIA OBIEKTU BUDOWLANEGO X; Roboty nie wymagające pozwolenia na budowę PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI, - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO. 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ, 4. WYMIANA ŹRÓDEŁ ŚWIATŁA ul. Jana Pawła II 11, Lublin DZ. NR 1/6; obręb 0030 Rury Wizytkowskie KATEGORIA OBIEKTU BUDOWLANEGO X Roboty nie wymagające pozwolenia na budowę INWESTOR: Parafia Rzymsko-Katolicka pw. Świętej Rodziny ul. Jana Pawła II 11, Lublin OPIS TECHNICZNY do zgłoszenia o przystąpieniu do wykonania robót nie wymagających pozwolenia na budowę w budynku kościoła przy ul. Jana Pawła II 11 w Lublinie TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE 1. PODSTAWA OPRACOWANIA Zlecenie i uzgodnienia z Inwestorem; Audyt energetyczny budynku, Termomodernizacja Kościoła Parafii p.w. Świętej Rodziny w Lublinie autor: mgr inż. Grzegorz Duda, listopad 2016r. Dokumentacja fotograficzna własna; Projekt artystyczny wyglądu nowej posadzki w kościele - autor mgr szt. Jarosław Bury Pomiary inwentaryzacyjne własne wyłącznie na potrzeby niniejszego opracowania; Obowiązujące przepisy, warunki i normy technicze; 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest dokumentacja techniczna termomodernizacji budynku kościoła wchodzącego w skład zespołu sakralnego Parafii Rzymsko-Katolickiej pw. Świętej Rodziny w Lublinie dz. Nr 1/6 w zakres której wchodzą następujące prace nie wymagające pozwolenia na budowę: 1. docieplenie stropu 2. budowa instalacji cieplnych: - ogrzewania podłogowego wraz z odtworzeniem posadzki, - budowa węzła c.o. jednofunkcyjnego. 3. wykonanie systemu zarządzania energią, 4. wymiana źródeł światła W zakres przedsięwzięcia termomodernizacyjnego wchodzą także roboty będące przedmiotem oddzielnych opracowań projektowych: wymiana stolarki i okiennej i drzwiowej montaż instalacji fotowoltaicznej 3. DANE DOTYCZĄCE BUDYNKU POLASZEK ARCHITEKCI Łukasz Polaszek ul. Koszarowa 8/20, Kraśnik tel polaszek.architekci@gmail.com 3

4 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU; 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI; - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO.; 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ; 4. WYMIANA ŹRÓDEŁ ŚWIATŁA; ul. Jana Pawła II 11, Lublin; DZ. NR 1/6; obręb 0030 Rury Wizytkowskie; KATEGORIA OBIEKTU BUDOWLANEGO X; Roboty nie wymagające pozwolenia na budowę 3.1. Podstawowe wielkości : W ramach opracowania nie projektuje się zmian w zagospodarowaniu terenu ani zmian charakterystycznych parametrów technicznych budynku tj. wysokości, szerokości, długości budynku, kubatury, powierzchni zabudowy, liczby kondygnacji. Powierzchnia użytkowa pom. ogrzewanych 1166,0 m2 Powierzchnia zabudowy 1200,0 m2 Kubatura części ogrzewanej 8970,0 m3 Liczba kondygnacji 1 Wysokość kondygnacji w świetle 22 m 3.2. Lokalizacja Budynek zlokalizowany jest na działce nr ewid. 1/6 przy ul. Jana Pawła II 11 w Lublinie Działka jest zagospodarowana, ogrodzona, z dostępem do drogi publicznej 3.3. Stan istniejący: Budynek Kościoła św Rodziny w Lublinie został wybudowany 1990 r. Jest to budynek wolnostojący, jednokondygnacyjny. Budynek o konstrukcji mieszanej, żelbetowo-murowanej, więźba dachowa drewniana kryta blachą. Ściany warstwowe żelbetowe i z bloczków gazobetonowych licowane cegłą ceramiczną pełną z obustronnym tynkiem. Strop pod nieogrzewanym poddaszem żelbetowy, otynkowany, ocieplony wełną grubości 5cm. Podłoga betonowa, ocieplona styropianem gr 5cm, wyłożona marmurem. Okna stalowe z pojedynczą szybą, wentylacja poprzez nieszczelności stolarki. Drzwi zewnętrzne drewniane pełne. Budynek został wyposażony w następujące instalacje: wodociągowa kanalizacyjna grzewcza elektryczna Systemem grzewczym budynku jest ogrzewanie nadmuchowe. Kocioł olejowy w złym stanie technicznym. W budynku brak ciepłej wody użytkowej. Zauważalny jest w ostatnich latach wzrost zapotrzebowania na energię cieplną do ogrzewania budynku co wynika z dwóch przesłanek: 1 - strat energii na skutek wysokich wartości współczynnika przenikania ciepła przegród zewnętrznych (stropu pod nieogrzewanym poddaszem), stolarki okiennej i drzwiowej o dużym stopniu rozszczelnienia; 2 zwiększania zapotrzebowania na energię grzewczą, wynikającą z coraz intensywniejszego całorocznego wykorzystania przestrzeni kościoła. 4. DANE DOTYCZĄCE PROJEKTU TERMOMODERNIZACJI Kościół pw. Świętej Rodziny nie spełnia obecnie obowiązujących norm i standardów określonych w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Współczynnik przenikania ciepła stropodachu wynosi U=0,78 W/(m2*K), przy wymaganym od 1 stycznia 2021 współczynniku U=0,15 W/(m2*K). Zastosowano ponadstandardowe rozwiązania architektoniczno-budowlane dla prac w budynku kościoła: ocieplenie sklepienia pod dachem ułożenie wełny mineralnej o współczynniku przewodzenia ciepła izol = 0,039 W/mK, o minimalnej grubości 22 cm warstwy izolacji, spełniającej wymaganie max wartości współczynnika U=0,15 W/(m2*K) Przyjęte rozwiązania dla instalacji wewnętrznych w kościele: wykonanie instalacji ogrzewania podłogowego (800m2) wykonanie systemu zarządzania energią regulacje centralna modernizacja instalacji oświetlenia, w tym wymiana źródeł światła na LED (296 szt.) modernizacja źródła ciepła budowa węzła cieplnego W budynku kościoła zostanie zamontowany system zarządzania energią: regulacja centralna. Zastosowany system pozwoli na automatyczne sterowanie systemem c.o. Elementy sterowania ogrzewaniem podłogowym: głowica termoelektryczna do montażu na zaworach termostatycznych, listwa sterująca oraz regulator temperatury. Regulator temperatury daje sygnał (przewodowo lub bezprzewodowo) do listwy sterującej, która z kolei przy pomocy głowicy termoelektrycznej zamyka POLASZEK ARCHITEKCI Łukasz Polaszek ul. Koszarowa 8/20, Kraśnik tel polaszek.architekci@gmail.com 4

5 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU; 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI; - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO.; 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ; 4. WYMIANA ŹRÓDEŁ ŚWIATŁA; ul. Jana Pawła II 11, Lublin; DZ. NR 1/6; obręb 0030 Rury Wizytkowskie; KATEGORIA OBIEKTU BUDOWLANEGO X; Roboty nie wymagające pozwolenia na budowę lub otwiera pętle ogrzewania, dostosowując się do bieżących potrzeb ogrzewanego pomieszczenia. System będzie umożliwiał sterowanie ogrzewaniem z jednego centralnie położonego miejsca. Docieplenie stropu pod nieogrzewanym poddaszem wykonać według układu (od góry): wiatroizolacja docieplenie wełną mineralną gr 22cm paroizolacja konstrukcja stropu + istniejąca wełna mineralna 5 cm współczynnik przenikania ciepła przed dociepleniem U = 0,78 W/m 2 K współczynnik przewodzenia ciepła dla materiału izolacyjnego izol = 0,039 W/mK; grubość docieplenia d = 22 cm; współczynnik przenikania ciepła po dociepleniu U = 0,145 W/m 2 K W celu zapewnienia dostępu technicznego na poddaszu wykonać Ślepą podłogę z płyty OSB o grubości 19 mm na legarach ułożonych krzyżowo. 5. ZAŁOŻENIA TECHNOLOGICZNO-MATERIAŁOWE: 5.1 OCIEPLENIE STROPU Ocieplenie stropu pod nieogrzewanym poddaszem należy wykonać poprzez ułożenia warstw wełny mineralnej gr 22 cm (patrz pkt. 4) Przed ułożeniem wełny mineralnej, zaizolować strop folią paroszczelną. Wełnę rozkładać na całej powierzchni, dbając o zachowanie odpowiedniej jej grubości i szczelne pokrycie całego stropu betonowego - układać dwuwarstwowo (dwie warstwy po 10 i 12 cm - dopilnować, by ściśle do siebie przylegały). Wierzchnią warstwę ocieplenia przykryć folią wiatroizolacyjną. Do wykonanie ociepleń stropu należy zastosować materiały posiadające Aprobatę Techniczną, Każda partia materiałów powinna być dostarczana na budowę z atestem stwierdzającym zgodność z jego Aprobatą Techniczną. Atest powinien być wydany przez uprawnioną jednostkę. 5.2 WYKONANIE OGRZEWANIA PODŁOGOWEGO Z ODTWORZENIEM POSADZKI Istniejące warstwy podłogowe w kościele: marmur 3 cm posadzka cem. 20 cm styropian 5 cm podkład betonowy 20 cm piasek ubity 20 cm współczynnik przenikania ciepła istniejącej podłogi U = 0,271 W/m 2 K Istniejące warstwy podłogowe w kościele nie podlegają przebudowie. Na istniejących warstwach podłogowych projektuje się warstwy technologiczne ogrzewania podłogowego jak niżej Projektowana powierzchnia ogrzewania podłogowego dla w/w pomieszczeń wynosi 800m2 netto (bez uwzględniania słupów, schodów, podwyższeń na ołtarze boczne itp.) Płytę grzejną ogrzewania podłogowego wykonać w zakresie podanym na rys. w części sanitarnej. Płyta rozdzielona na obwody oddzielone dylatacjami z listwami systemowymi Warstwy technologiczne ogrzewania podłogowego od góry: płyty kamienne granitowe gr 2 cm zaprawa klejowa - ok. 0,5 cm jastrych cementowy - 5,5 cm - 6 cm płyta systemowa/rura grzewcza 3cm folia PE - 0.2mm izolacja termiczna styrodur gr. min. 8 cm posadzka istniejąca POLASZEK ARCHITEKCI Łukasz Polaszek ul. Koszarowa 8/20, Kraśnik tel polaszek.architekci@gmail.com 5

6 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU; 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI; - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO.; 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ; 4. WYMIANA ŹRÓDEŁ ŚWIATŁA; ul. Jana Pawła II 11, Lublin; DZ. NR 1/6; obręb 0030 Rury Wizytkowskie; KATEGORIA OBIEKTU BUDOWLANEGO X; Roboty nie wymagające pozwolenia na budowę UWAGA! POZIOM POSADZKI NAWY KOŚCIOŁA PODNIESIE SIĘ O OK 19,5 CM W GÓRĘ. STOPNIE W PREZBITERIUM I DO KAPLIC BOCZNYCH WG RYSUNKÓW Szafki rozdzielaczowe wykonać w wersji podtynkowej, w miejscach wskazanych na rys. części instalacyjnej, drzwi szafki pomalować na kolor ścian Wykończenie posadzek Na istniejącej posadzce po wykonaniu wszystkich warstw ogrzewania podłogowego, projektuje się wykonać nową posadzkę z płyt granitowych w układzie w/g wzoru na rys. A02 oraz detali kamieniarki w części architektonicznej BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO Węzeł wykonać wg projektu instalacji w pomieszczeniu pod schodami wejściowymi, sąsiadującym z klatką schodową na poziomie -1 budynku kościoła. Zaprojektowano węzeł wymiennikowy jednofunkcyjny stojący Pomieszczenie techniczne węzła cieplnego: Parametry pomieszczenia: Powierzchnia: 4,27m2 Wysokość pomieszczenia: 2,72m Wykończenie posadzki: posadzka betonowa Wentylacja: grawitacyjna W ramach przystosowania istniejącego pomieszczenia technicznego na pomieszczenie węzła cieplnego należy wykonać następujące roboty budowlane: demontaż i rozbiórka istniejących urządzeń ciepłowniczych w pomieszczeniu naprawa ubytków tynkarskich i malowanie ścian i sufitu wymiana drzwi wejściowych do pomieszczenia na drzwi stalowe o odporności ogniowej EI 30 instalacje elektryczne wg projektu branży elektrycznej 5.4. SYSTEM ZARZĄDZANIA ENERGIĄ Sterowanie pracą układów ogrzewania podłogowego systemowe (producent ogrzewania podłogowego). Zaprojektowano układ realizowany w oparciu o: - siłowniki na belce powrotnej, - termostaty pomieszczeniowe z wyświetlaczem, - czujniki podłogowe, przyporządkowane do każdego rozdzielacza (do skrzynek rozdzielaczowych dla więcej niż 8- obiegów zastosować moduły rozszerzające). Całość zarządzana programatorem centralnym: - umożliwia sterowanie każdym termostatem, - możliwość programowania trybów pracy, - automatyka dopasowująca się do potrzeb grzewczych układu, uwzględniająca bezwładność systemu. Termostaty nawy głównej zabezpieczyć przed dostępem osób postronnych WYMIANA ŻRÓDEŁ ŚWIATŁA Istniejące źródła żarówki są w znacznym stopniu zużyte i energochłonne. Zakłada się wymianę tych źródeł na energooszczędne typu LED. POLASZEK ARCHITEKCI Łukasz Polaszek ul. Koszarowa 8/20, Kraśnik tel polaszek.architekci@gmail.com 6

7 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU; 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI; - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO.; 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ; 4. WYMIANA ŹRÓDEŁ ŚWIATŁA; ul. Jana Pawła II 11, Lublin; DZ. NR 1/6; obręb 0030 Rury Wizytkowskie; KATEGORIA OBIEKTU BUDOWLANEGO X; Roboty nie wymagające pozwolenia na budowę 6. WARUNKI OCHRONY P. POŻ. Przejścia instalacji c.o. o średnicy większej niż 40mm przez ściany i stropy stref wydzielonych pożarowo (pom. węzła c.o. oraz pomiędzy piwnica a parterem) wykonać w przepustach instalacyjnych oddzielenia pożarowego o odporności ogniowej przegrody, przez którą przechodzą. Stosować materiały klasy min. EI60, właściwe dla danego rodzaju instalacji (w zależności od materiału z jakiego jest wykonana oraz zastosowanej izolacji). Montaż w/w zabezpieczeń wg instrukcji producenta systemu. 7. UWAGI KOŃCOWE: O ile nie podano inaczej, wszystkie materiały używane podczas robót muszą być najwyższej jakości oraz muszą posiadać atesty stosownych władz polskich, dopuszczające ich stosowanie jako materiałów budowlanych w Polsce. Wszystkie prace budowlane mogą być prowadzone wyłącznie w oparciu o projekt wykonawczy oraz wytyczne i instrukcje montażu dostawców rozwiązań systemowych, przestrzegając przepisów zawartych w Warunkach technicznych wykonania i odbioru robot budowlano-montażowych oraz w odpowiednich normach i przepisach. Wszystkie prace winny być wykonane zgodnie z wymogami rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401). Wszystkie roboty należy wykonywać zgodnie z zatwierdzonym projektem, przestrzegając przepisów zawartych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych oraz w odpowiednich normach i przepisach. Wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną. Wszystkie prace należy wykonywać pod nadzorem uprawnionych do tego osób. Załoga powinna być przeszkolona, wyposażona w odpowiedni sprzęt i posiadać wymagane kwalifikacje. Teren prowadzonych prac powinien być oznakowany i zabezpieczony przed dostępem osób postronnych. POLASZEK ARCHITEKCI Łukasz Polaszek ul. Koszarowa 8/20, Kraśnik tel polaszek.architekci@gmail.com 7

8 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE: 1. DOCIEPLENIE STROPU; 2. BUDOWA INSTALACJI CIEPLNYCH: - OGRZEWANIA PODŁOGOWEGO WRAZ Z ODTWORZENIEM POSADZKI; - BUDOWA WĘZŁA C.O. JEDNOFUNKCYJNEGO.; 3. WYKONANIE SYSTEMU ZARZĄDZANIA ENERGIĄ; 4. WYMIANA ŹRÓDEŁ ŚWIATŁA; ul. Jana Pawła II 11, Lublin; DZ. NR 1/6; obręb 0030 Rury Wizytkowskie; KATEGORIA OBIEKTU BUDOWLANEGO X; Roboty nie wymagające pozwolenia na budowę Stosowane materiały powinny spełniać wymogi ustawy z dnia 10 kwietnia 2004r. O wyrobach budowlanych (Dz.U. Nr 92, poz. 881) oraz związanych z nią rozporządzeń. Uwaga - wszystkie produkty występujące w poniższym opisie stanowią jedynie przykłady pożądanego standardu i mogą być zastąpione innymi porównywalnymi wyrobami innych producentów, przy czym próbki materiałowe oraz kolorystykę należy przedstawić do akceptacji Biura Projektów i Inwestora. Wszystkie materiały stosować zgodnie z ich przeznaczeniem, i wytycznymi producenta, dochowując technicznych warunków wykonania robót. Wykonane roboty przekazać protokolarnie do eksploatacji. Sierpień 2018 r. Opracował: mgr inż. arch. Łukasz Polaszek upr. bud. nr 184/LBOKK/2016 POLASZEK ARCHITEKCI Łukasz Polaszek ul. Koszarowa 8/20, Kraśnik tel polaszek.architekci@gmail.com 8

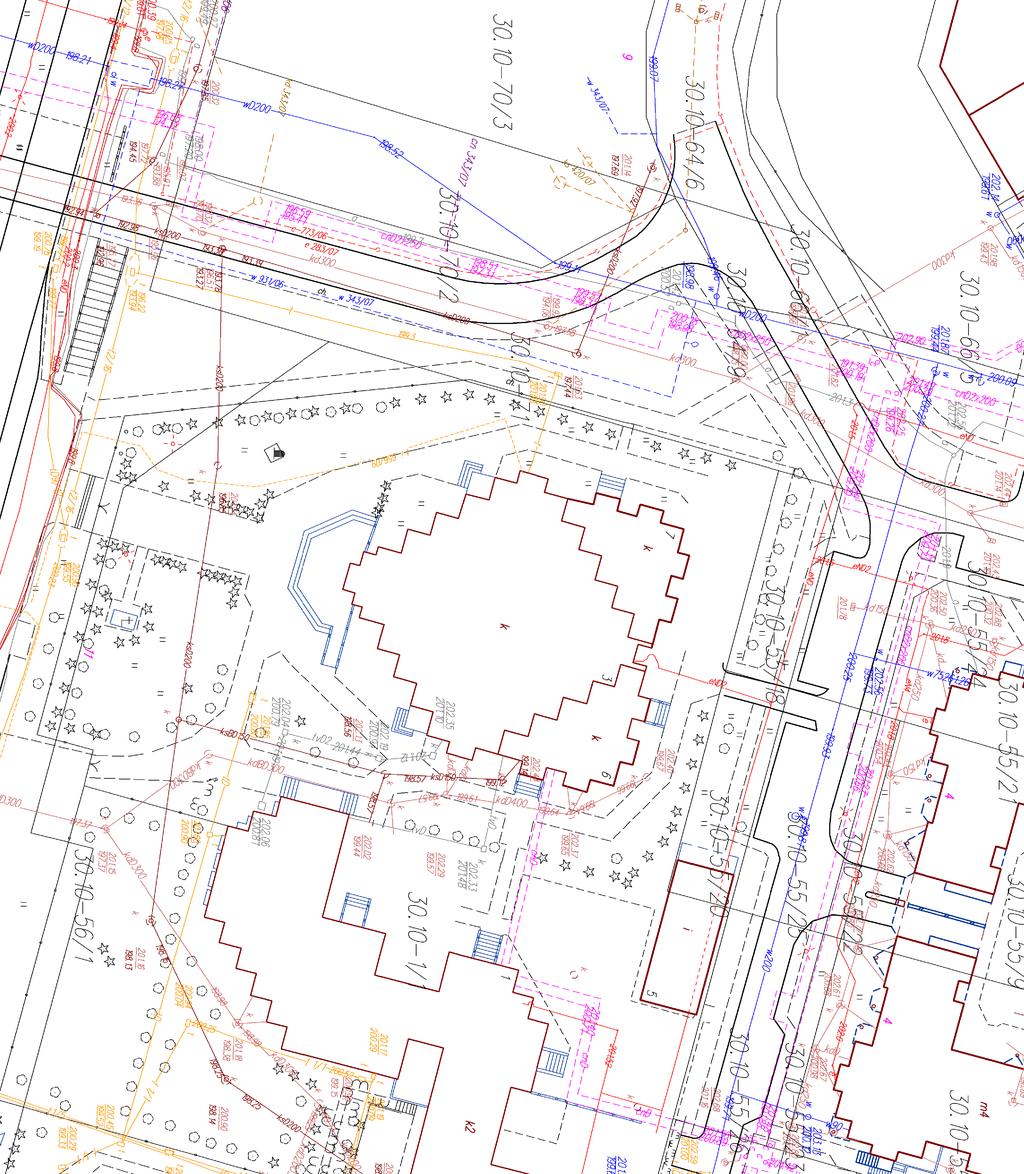

9 PLAN SYTUACYJNY Lublin, ul. Jana Pawła II 11, dz. nr 1/6 obręb Rury Wizytkowskie m. LUBLIN SKALA 1: OBIEKT: TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE ul. Jana Pawła II 11, Lublin, DZ. NR 1/6 FAZA: PROJEKT BUDOWLANO-WYKONAWCZY BRANŻA: ARCHITEKTURA OPRACOWANIE: mgr inż. arch. Łukasz Polaszek upr. nr 184/LBOKK/2016 SPRAWDZIŁ: DATA: SKALA: 1 : 500 mgr inż. arch. Mateusz Polaszek upr. nr 185/LBOKK/2016 PLAN SYTUACYJNY rys.nr A01

10 A POZA ZAKRESEM OPRACOWANIA POZA ZAKRESEM OPRACOWANIA +0,92 15,5 15,5 15,5 +0,455 +0,455 B ,5 15,5 15,5 B 14,5 +0,145 ±0,00 A +0,155 +0,155 15,5 15,5 POWIERZCHNIA WYKONANIA OGRZEWANIA PODŁOGOWEGO m² PROJEKT ODTWORZENIA POSADZKI RZUT POSADZKI SKALA 1:200 OBIEKT: TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE ul. Jana Pawła II 11, Lublin, DZ. NR 1/6 FAZA: PROJEKT BUDOWLANO-WYKONAWCZY BRANŻA: ARCHITEKTURA OPRACOWANIE: mgr inż. arch. Łukasz Polaszek SPRAWDZIŁ: DATA: SKALA: 1 : 200 mgr szt. Jarosław Bury upr. nr 184/LBOKK/2016 mgr inż. arch. Mateusz Polaszek upr. nr 185/LBOKK/2016 PROJEKT ODTWORZENIA POADZKI RZUT POSADZKI rys.nr A02

11 +0,92 +0,455 ±0,00 PRZEKRÓJ A-A SKALA 1:50 +0,455 +0,145 ±0,00 DETAL POSADZKI SKALA 1:10 PRZEKRÓJ B-B SKALA 1:50 OBIEKT: FAZA: TERMOMODERNIZACJA BUDYNKU KOŚCIOŁA PW. ŚWIĘTEJ RODZINY W LUBLINIE ul. Jana Pawła II 11, Lublin, DZ. NR 1/6 PROJEKT BUDOWLANO-WYKONAWCZY BRANŻA: ARCHITEKTURA OPRACOWANIE: mgr inż. arch. Łukasz Polaszek SPRAWDZIŁ: DATA: SKALA: 1:50, 1:10 mgr szt. Jarosław Bury upr. nr 184/LBOKK/2016 mgr inż. arch. Mateusz Polaszek upr. nr 185/LBOKK/2016 PRZEKRÓJ A-A, B-B DETAL POSADZKI rys.nr A03

12 k ami eń

13 k ami eń

14

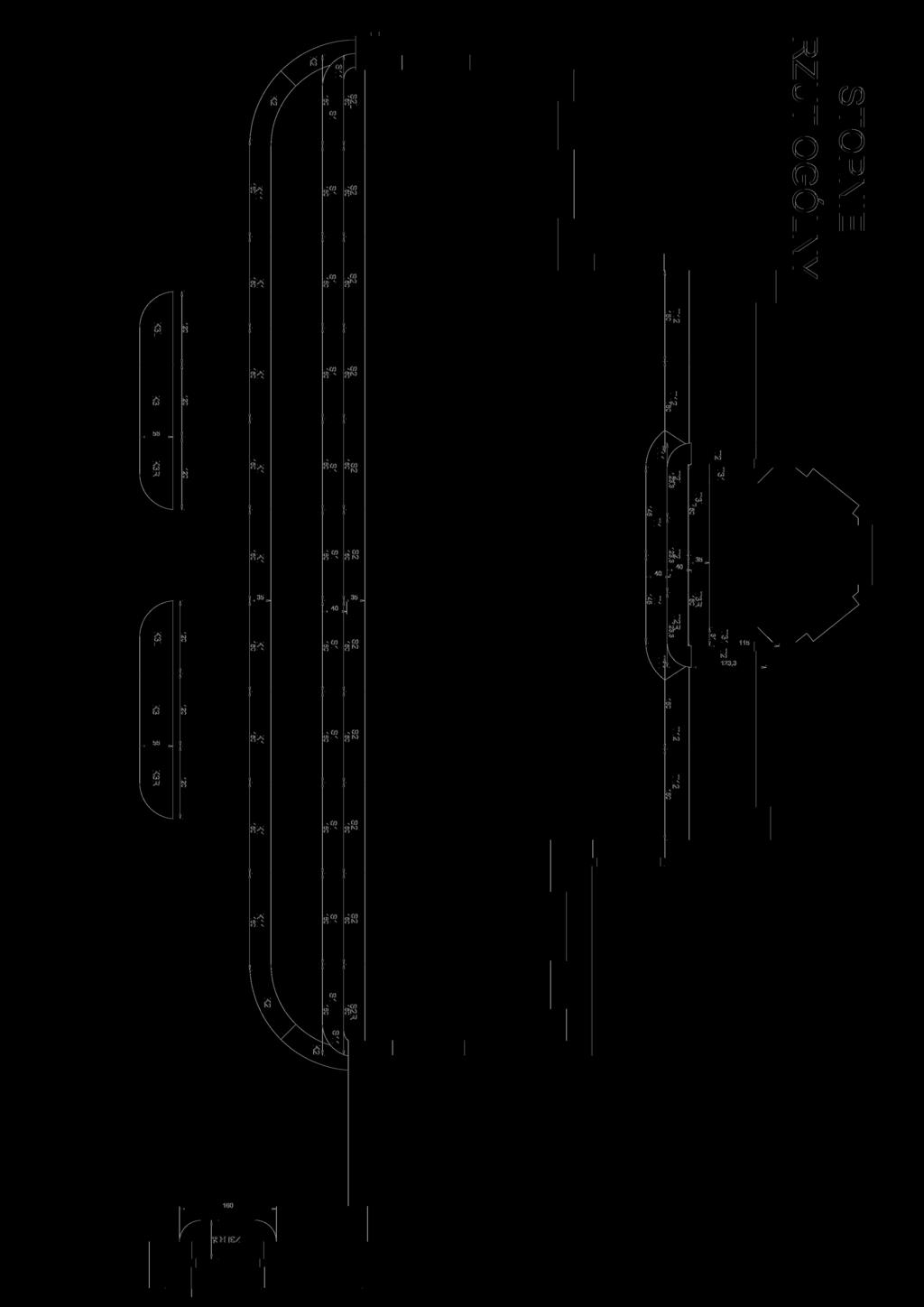

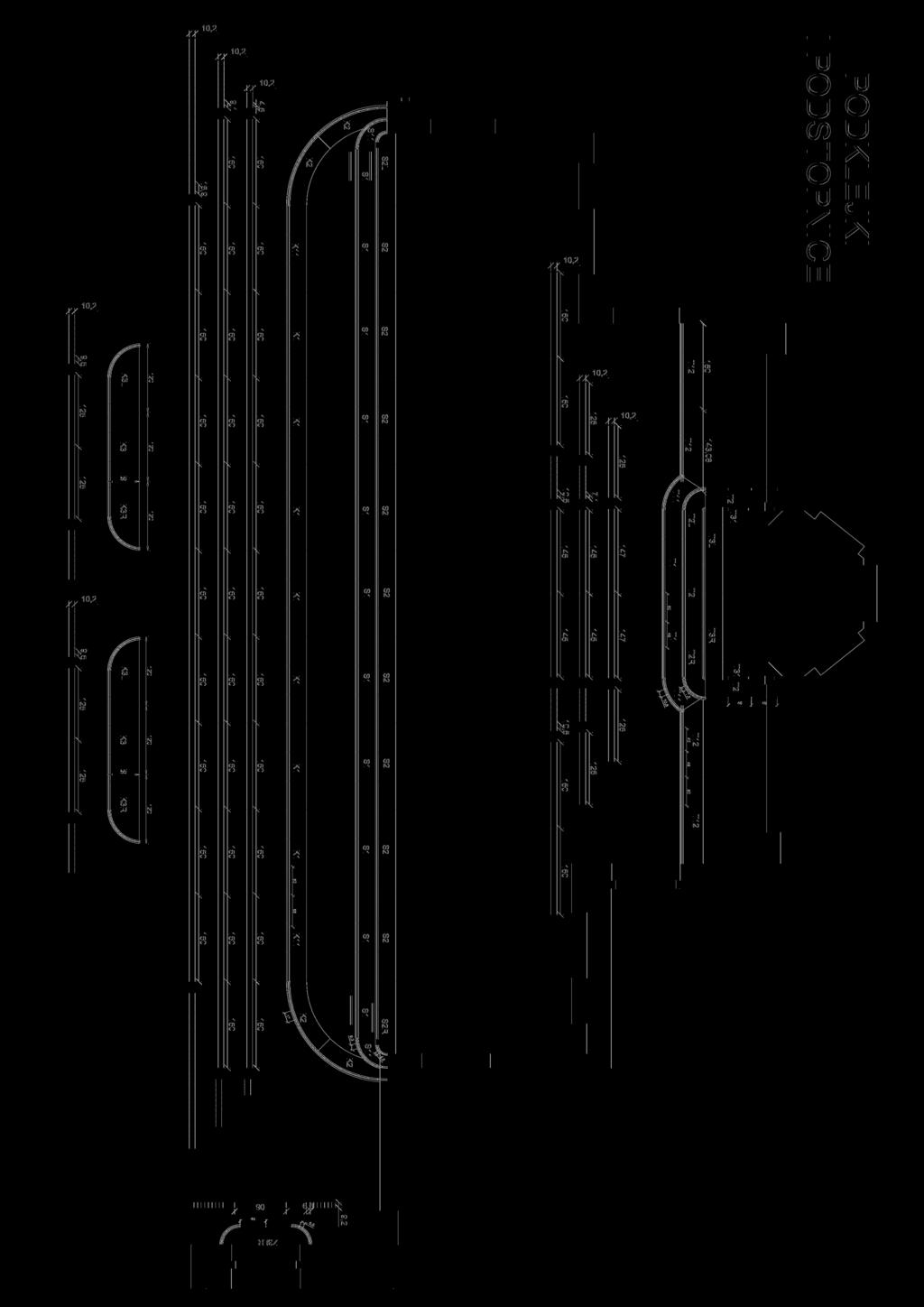

15 kami eń
