1 Tekla Structures 2018 Aktualizacja do tej wersji Kwiecień Trimble Solutions Corporation

2 Spis treści 1 Informacje o wersji Tekla Structures Nowe narzędzia pomocy technicznej Nowy sposób edytowania właściwości obiektu modelu Zmienianie właściwości obiektów modelu Kopiowanie właściwości obiektu z jednego obiektu do innego Korzystanie z plików właściwości i plików standard Atrybuty użytkownika w panelu właściwości...19 Dostosowywanie układu panelu właściwości...20 Dystrybuowanie dostosowanych układów panelu właściwości przy użyciu foldera firmowego, projektu lub środowiska Prostszy sposób zmiany płaszczyzn roboczych...29 Pasek płaszczyzny roboczej Cofanie zmian modelowania i rysunku za pomocą nowego polecenia Cofnij - historia Inne zmiany w interfejsie użytkownika Tekla Online: nowy panel boczny...33 Ulepszenia panelu bocznego Odnowione paski narzędzi Przyciąganie i Wybieranie...36 Zmiana koloru symbolu przyciągania Pole Szybkie uruchamianie znajduje polecenia z menu Plik Nowy symbol punktu bazowego Nowe narzędzie wyboru oraz inne ulepszenia modelowania...39 Wybieranie poprzednich obiektów...39 Ulepszenia obiektów konstrukcyjnych Ulepszenia narzędzia Zbadaj...41 Ulepszenia numeracji...42 Ulepszenia spoin złożonych Ulepszenia spoin wielobocznych Ulepszenia kształtów Inne ulepszenia modelowania Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania Nowa metoda generowania modeli analitycznych...45 Eksportowanie do Tekla Structural Designer przy użyciu modelu analitycznego...46 Importowanie zmian z Tekla Structural Designer do modelu analitycznego Ulepszenia definiowania filtrów i zawartości modelu analitycznego Zmiany w oknie dialogowym Właściwości modelu analitycznego...47 Zmiany kolorów klas i węzłów analitycznych...49 Wyświetlanie numerów elementów i węzłów analitycznych Nowy osobny pasek narzędzi wyboru do obiektów analitycznych...50 Inne ulepszenia i poprawki analizy i projektowania Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia...51 Ulepszenia wydajności zestawów prętów

3 Nowe przełączniki wyboru...51 Dodawanie lic ramion do zestawów prętów Ulepszenia linii podziału zestawu prętów...52 Grupowanie prętów w zestawach prętów Numery pozycji dla prętów w liniowo zbieżnych zastawach prętów...53 Numeracja siatek zbrojeniowych...53 Ulepszenia zbrojenia na rysunkach...54 Nowe atrybuty szablonów i ciągu formatu...58 Inne ulepszenia zbrojenia Ulepszenia dotyczące zarządzania wylewaniem...59 Właściwości sekcji wylewania w panelu właściwości...60 Filtrowanie i raportowania jednostek sekcji wylewania Jednostki sekcji wylewania w Organizatorze Jednostki sekcji wylewania w Menedżerze zadań...61 Nowe atrybuty szablonów dla jednostek sekcji wylewania Zarządzanie wylewaniem w modelach udostępnionych Zestawy prętów w jednostkach sekcji wylewania Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag Menedżer zawartości rysunków - sprawne zarządzanie zawartością rysunku...62 Ulepszone umieszczenie znaku Ulepszony sposób wybierania znaków elementu...70 Nowy sposób wybierania znaków spoin na rysunkach...70 Dodawanie znaków spoin modelu na rysunkach Dodawanie uwag powiązanych do kilku obiektów modelu za jednym razem...71 Przełącznik wyboru do wybierania uwag powiązanych Wyświetlanie/ukrywanie znaków spoin w ukrytych elementach...72 Wyrównywanie tekstu w znakach, uwagi i tekstach Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania Dostosowywanie strzałek linii wymiarowej Nowe typy strzałek wymiaru Zmiana rozmiaru strzałki wymiaru Wymiary prętów zbrojeniowych przytwierdzone do końców prętów zbrojeniowych Właściwości obiektu wylewanego dostępne w etykietach wymiaru Ulepszenia dotyczące właściwości reguły wymiarowania...77 Ulepszenia wymiarowanie grupy prętów zbrojeniowych Inne ulepszenia w rysunkach Szybsze otwieranie rysunków Symbole otworów i wnęk widoczne w złożonych geometriach Ulepszenia przyciągania...81 Tworzenie filtra do wybierania wielu obiektów rysunku Dodatkowe rozmiary spoiny dla złożonych typów spoiny Nowe polecenie do zamykania trybu rysunku...83 Ulepszenia edytora układu Ulepszenia etykiet siatki użytkownika Nowe linie wzoru Ustawienia widoku są teraz prawidłowo zapamiętywane Nowy komunikat ostrzegawczy dotyczący zespołów betonowych...87 Ulepszenia drukowania Ulepszenia edytora szablonów Rezerwuj następne wysłanie oraz inne ulepszenia Tekla Model Sharing

4 Rezerwuj następne wysłanie Tworzenie planu bazowego przy użyciu narzędzie automatyzacji udostępniania Ulepszone i bardziej niezawodne działanie w Tekla Model Sharing Ulepszenia eksportu IFC, importu i konwersji...98 Ulepszenia eksportu IFC Ulepszenia eksportu IFC2x Ulepszenia importu IFC Ulepszenia konwersji obiektów IFC Chmury punktów ze skanowania 3D Aktualizacje narzędzi do produkcji elementów betonowych Eksportuj Unitechnik (79) Eksportuj plik EliPlan (68) Eksport HMS Trimble Connector oraz inne ulepszenia interoperacyjności Ulepszenia Trimble Connector Dodatki importu modelu referencyjnego dostępne jako pakiety.tsep Nowe dodatki Ulepszenia NC/DSTV Nowe usługi i licencje dla projektantów Open API Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX Przykłady renderingu DirectX Zmiany w opcjach zaawansowanych Nowe opcje zaawansowane Zmienione opcje zaawansowane Zmiany w atrybutach szablonu Nowe atrybuty szablonu Ulepszenia komponentów Komponenty betonowe Komponenty stalowe Nowa struktura dokumentacji Zastrzeżenie Uwagi dotyczące nowej wersji Tekla Structures dla administratora Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne.138 Uwagi dotyczące nowej wersji dla administratora: Szablony modelu w aktualnej wersji Uwagi dotyczące nowej wersji dla administratora: Obsługa katalogu Aplikacje i komponenty Uwagi dotyczące nowej wersji dla administratora: IFC Uwagi dotyczące nowej wersji dla administratora: Narzędzie dostosowania panelu właściwości Uwagi dotyczące nowej wersji dla administratora: Tworzenie strzałek wymiaru użytkownika Uwagi dotyczące nowej wersji dla administratora: Drobne elementy Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali Uwagi dotyczące nowej wersji dla administratora: Belki spiralne Uwagi dotyczące nowej wersji dla administratora: Drobne elementy stalowe Uwagi dotyczące nowej wersji dla administratora: Komponenty stalowe

5 2.3 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu 174 Uwagi dotyczące nowej wersji dla administratora: Jednostki sekcji wylewania Uwagi dotyczące nowej wersji dla administratora: Zestawy prętów i liniowo zbieżne grupy prętów Uwagi dotyczące nowej wersji dla administratora: Drobne elementy betonowe Uwagi dotyczące nowej wersji dla administratora: Aktualizacje narzędzi do produkcji elementów betonowych Uwagi dotyczące nowej wersji dla administratora: Komponenty betonowe Uwagi lokalizacyjne dotyczące wersji Aktualizacja Tekla Structures do nowej wersji Aktualizowanie serwera licencyjnego Tekla Structures Której wersji serwera licencyjnego należy użyć Odnawianie licencji Tekla Structures Kopiowanie ustawień osobistych do nowej wersji Tekla Structures Przenoszenie dostosowanych ustawień do nowej wersji Tekla Structures Dodatki service pack Tekla Structures Instalowanie dodatku service pack Tekla Structures Instalowanie wcześniejszego dodatku service pack Tekla Structures

6 6

7 1 Informacje o wersji Tekla Structures 2018 Tekla Structures zapraszamy! Skorzystaj z poniższych łączy, aby uzyskać informacje na temat wielu nowych funkcji i ulepszeń w tej wersji: Nowe narzędzia pomocy technicznej (strona 8) Nowy sposób edytowania właściwości obiektu modelu (strona 10) Prostszy sposób zmiany płaszczyzn roboczych (strona 29) Cofanie zmian modelowania i rysunku za pomocą nowego polecenia Cofnij - historia (strona 30) Inne zmiany w interfejsie użytkownika (strona 33) Nowe narzędzie wyboru oraz inne ulepszenia modelowania (strona 39) Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania (strona 45) Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia (strona 51) Ulepszenia dotyczące zarządzania wylewaniem (strona 59) Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag (strona 62) Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania (strona 73) Inne ulepszenia w rysunkach (strona 80) Ulepszenia edytora szablonów 3.6 (strona 88) Rezerwuj następne wysłanie oraz inne ulepszenia Tekla Model Sharing (strona 95) Ulepszenia eksportu IFC, importu i konwersji (strona 98) Chmury punktów ze skanowania 3D (strona 104) Informacje o wersji Tekla Structures

8 Aktualizacje narzędzi do produkcji elementów betonowych (strona 108) Trimble Connector oraz inne ulepszenia interoperacyjności (strona 112) Nowe usługi i licencje dla projektantów Open API (strona 117) Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX (strona 118) Zmiany w opcjach zaawansowanych (strona 127) Zmiany w atrybutach szablonu (strona 128) Ulepszenia komponentów (strona 129) Nowa struktura dokumentacji (strona 134) Tekla Structures lista poprawek Kompatybilność Sugerujemy dokończenie wszystkich modeli przy użyciu bieżącej wersji Tekla Structures. Ta wersja nie jest wstecznie kompatybilna. Po utworzeniu lub zapisaniu modelu w Tekla Structures 2018 nie można go otworzyć w starszych wersjach z powodu różnic baz danych. Tekla Structures 2018 można zainstalować wyłącznie w 64-bitowych wersjach systemów operacyjnych Windows. Aby uzyskać więcej informacji, zobacz Tekla Structures zalecenia sprzętowe. Tekla Structures 2018 wymaga serwera licencji Tekla Structures License Server 2017 lub nowszej. Aby sprawdzić, której wersji serwera licencji należy używać z bieżącą wersją Tekla Structures, zobacz Której wersji serwera licencyjnego należy użyć (strona 196). Informacje dla administratora Użytkownicy zaawansowani powinni zapoznać się z informacjami dotyczącymi nowej wersji dla administratora do Tekla Structures, aby uzyskać informacje na temat stosowania dodatkowych dostosowań dostępnych w tej wersji. Uwagi lokalizacyjne Zmiany specyficzne dla środowiska wyjaśniono w Uwagi lokalizacyjne dotyczące wersji (strona 193). Informacje o wersji dla Tekla Open API Uwagi dotyczące nowej wersji Tekla Open API można znaleźć w Tekla Developer Center. Informacje o wersji Tekla Structures Nowe narzędzia pomocy technicznej

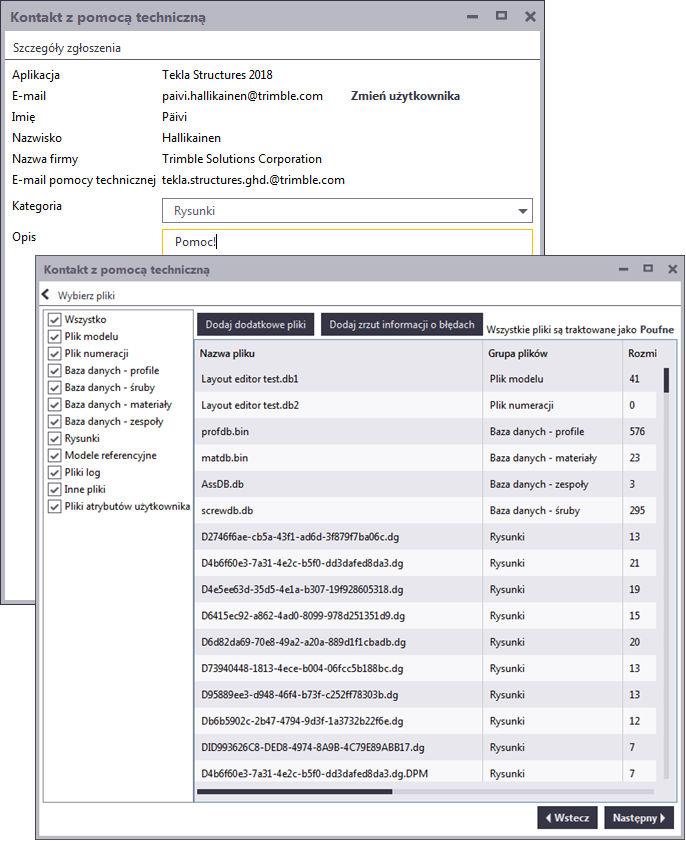

9 1.1 Nowe narzędzia pomocy technicznej Tekla Structures 2018 zawiera nowe narzędzie pomocy technicznej, które umożliwia bezpośrednie kontaktowanie się z pomocą techniczną Tekla Structures. Przy użyciu tego narzędzia można zgromadzić informacje o modelu, powiązanych plikach i inne niezbędne informacje w jednym zgłoszeniu serwisowym Tekla Structures. Stare narzędzie pomocy technicznej zostało usunięte z wersji Tekla Structures 2016 SP7, 2016i SP4, 2017 i z nowszych wersji, ponieważ występowało w nim kilka problemów i nie działało wystarczająco niezawodnie. Nowe narzędzie pomocy technicznej: Automatycznie identyfikuje otwarty model i dołącza wszystkie/wybrane pliki z folderu modelu jako załączniki do zgłoszenia. Dołączane są również niektóre dzienniki i pliki w innych folderach, takie jak dziennik user feedback, dzienniki Tekla Structures i pliki atrybutów użytkownika. Automatycznie wprowadza informacje o użytkowniku, aplikacji i o wersji Tekla Structures. Narzędzie pomocy technicznej odczytuje imię i nazwisko, adres , nazwę firmy i adres pomocy technicznej z profilu Trimble Identity. Automatycznie gromadzi informacje o aplikacji i systemie. Przekazuje opis problemu, załączony model, załączone pliki i wszystkie inne zgromadzone informacje i wysyła go do pomocy technicznej Tekla Structures. Aby użyć narzędzia: W menu Plik kliknij Pomoc --> Kontakt z pomocą techniczną Tekla i zaloguj się za pomocą Trimble Identity. Jeśli występują problemy przy otwarciu Tekla Structures, można użyć menu Uruchom/ekranu startowego, aby uruchomić narzędzie Pomocy technicznej. Polecenie, którego należy użyć to Support tool. Informacje o wersji Tekla Structures Nowe narzędzia pomocy technicznej

10 Wprowadź wymagane informacje, dołącz niezbędne pliki i kliknij Następny, aby kontynuować. Gdy skończysz, kliknij Utwórz zgłoszenie, aby utworzyć zgłoszenie serwisowe. Po zakończeniu wysyłania otrzymasz powiadomienie na swój adres . Po pomyślnym wysłaniu, zostanie wysłany do Ciebie automatyczny komunikat potwierdzający, a następnie dział pomocy technicznej Tekla Structures zacznie pracę nad rozwiązywaniem sprawy. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

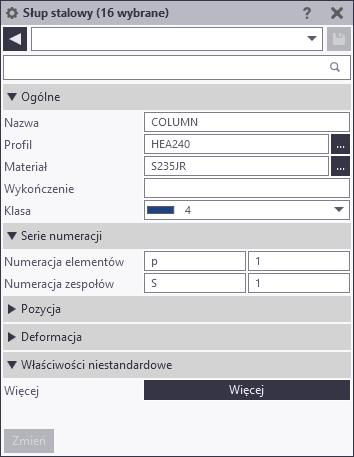

11 1.2 Nowy sposób edytowania właściwości obiektu modelu W Tekla Structures 2018 większość obiektów modelu ma teraz dostępny panel właściwości w trybie modelowania. Nowy panel właściwości zastępuje używane wcześniej okna dialogowe właściwości obiektu modelu. Można dostosować panel właściwości dla każdego typu obiektu. Panel właściwości oferuje nowy nowoczesny sposób obsługi właściwości obiektu w Tekla Structures. Panel właściwości to nowe okno panelu bocznego, a wszystkie właściwości obiektu, które wcześniej były dostępne w oknach dialogowych, są teraz dostępne nowym panelu właściwości. Panel właściwości zapewnia płynniejszą pracę przy tworzeniu i modyfikowaniu obiektów, zapisywaniu i wczytywaniu właściwości obiektu oraz kopiowaniu właściwości między obiektami. Wcześniej panel właściwości dostępny był tylko dla zestawów prętów i belek spiralnych. Teraz można używać panelu właściwości do wyświetlania i modyfikowania właściwości elementów, takich jak słupy i belki elementów specjalnych Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

12 śrub spoin zbrojenia zestawów prętów obiektów wylewanych, jednostek sekcji wylewania i przerw roboczych obiektów konstrukcyjnych zespołów i zespołów betonowych Można dostosować panel właściwości. Dla każdego typu obiektu można osobno określić właściwości, które mają być widoczne w panelu właściwości. W razie potrzeby Szybkie uruchamianie wciąż umożliwia otwieranie poprzednio używanych okien dialogowych właściwości obiektu. Główne zalety Nowy panel właściwości ma kilka zalet w porównaniu z oknami dialogowymi używanymi poprzednio: Panel właściwości jest zawsze aktualny. Po wybraniu obiektu w modelu bieżące właściwości są natychmiast wyświetlane w panelu właściwości. Ekran jest bardziej uporządkowany, ponieważ nie ma potrzeby otwierania osobnych okien dialogowych, co miało miejsce wcześniej. Wystarczy kliknąć Zmień, aby zmienić wybrane właściwości. Nie trzeba kliknąć Zastosuj lub OK, jak to było wcześniej. Można łatwo tworzyć obiekty, które są podobne do tych obiektów już obecnych w modelu: po wybraniu obiektu w modelu Tekla Structures tworzy następny podobny obiekt przy użyciu tych samych właściwości. Po wybraniu kilku obiektów w modelu, można sprawdzić, czy obiekty mają wspólne właściwości, jakie są wartości wspólnych właściwości i w razie potrzeby zmodyfikować je. Można łatwo kopiować właściwości z jednego obiektu do innego. Właściwości między dowolnymi obiektami można kopiować, o ile oba obiekty mają dostępne te same właściwości. Można na przykład skopiować materiał z belki stalowej do blachy. W panelu właściwości można łatwo sprawdzić, które właściwości zostaną zmodyfikowane. Tekla Structures podświetla zmienione właściwości na żółto w panelu właściwości obok zmodyfikowanej właściwości pojawia się pole wyboru. Można dostosować panel właściwości: na przykład można zorganizować ustawienia zgodnie z wymaganiami i usunąć zbędne ustawienia. Można również dodać najbardziej potrzebne atrybuty użytkownika (UDA) bezpośrednio do panelu właściwości, dzięki czemu nie ma potrzeby otwierania osobnego okna dialogowego UDA. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

13 Jak otworzyć panel właściwości Aby otworzyć właściwości obiektu modelu w panelu właściwości: Jeśli panel właściwości jest zamknięty: kliknij dwukrotnie obiekt modelu lub kliknij ikonę Właściwości w panelu bocznym. Jeśli panel właściwości jest otwarty: wybierz obiekt modelu. Można też nacisnąć i przytrzymać klawisz Shift i kliknąć polecenie na wstążce, aby otworzyć właściwości w panelu właściwości. Należy pamiętać, że możesz mieć otwarte tylko jedno okno panelu bocznego właściwości. Oznacza to, że jednocześnie można wyświetlać właściwości tylko jednego typu obiektu. Wcześniej, jeśli były używane okna dialogowe, można było mieć otwartych jednocześnie kilka okien dialogowych kilku typów obiektów, na przykład właściwości płyty betonowej oraz właściwości zbrojenia. Panel właściwości nie daje takich możliwości. Panel właściwości może być ruchomy lub zadokowany podobnie jak jakiekolwiek inne okno panelu bocznego. Można go przeciągać po ekranie lub na ekran podrzędny, jeśli używasz kilku ekranów. Zmienianie właściwości obiektów modelu W panelu właściwości można jednocześnie przeglądać i modyfikować właściwości jednego typu obiektu lub właściwości wspólne kilku podobnych typów obiektów. 1. Kliknij dwukrotnie element, element specjalny, śrubę, spoinę, zbrojenie, sekcję wylewania, obiekt konstrukcyjny lub zespół. Zostanie otwarty panel właściwości z wyświetlonymi bieżącymi właściwościami obiektu. 2. Zmień właściwości stosownie do potrzeb. Tekla Structures podświetli zmienione właściwości na żółto w panelu właściwości. 3. Jeśli chcesz odrzucić niektóre zmiany, kliknij na znaczniki wyboru poszczególnych ustawień, aby je usunąć. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

14 Można usuwać znaczniki jeden po drugim lub zaznaczyć całą sekcję i wszystkie jej właściwości. Można użyć przełączników Wszystko i Brak u dołu panelu właściwości, aby wybrać wszystkie zmiany lub wyczyścić wszystkie zmiany. 4. Po wprowadzeniu zmian kliknij Zmień, aby zmiany zostały zastosowane. Zmienione właściwości staną się nowymi bieżącymi właściwościami. Tekla Structures użyje bieżących właściwości podczas kolejnego tworzenia obiektu tego samego typu. Jeśli chcesz utworzyć obiekt przy użyciu standardowych wartości zamiast nowych bieżących wartości, najpierw wczytaj plik standard. Należy pamiętać, że w przypadku użycia kontekstowego paska narzędzi lub bezpośredniej zmiany w celu zmodyfikowania obiekt modelu, bieżące właściwości nie zmieniają się i nie są automatycznie stosowane, gdy tworzysz następny obiekt tego samego typu. Modyfikowanie wspólnych właściwości różnych typów obiektów Po wybraniu kilku podobnych obiektów w modelu w panelu właściwości są wyświetlane właściwości wspólne dla wszystkich wybranych obiektów. Ustawienia mające kilka opcji mają tekst Różne, a wartości lub opcje są Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

15 wyświetlane na liście. Jeśli nie ma wspólnych właściwości, panel właściwości jest pusty. Wspólne właściwości można modyfikować w taki sam sposób jak dowolne inne właściwości. Tekla Structures podświetla na żółto zmienione właściwości w panelu właściwości. Te właściwości zostaną zastosowane po kliknięciu Zmień. Lista typów obiektów w panelu właściwości pozwala sprawdzić, które obiekty są wybrane w modelu i jaka jest liczba obiektów poszczególnych typów. Czynność Sprawdzenie, które obiekty są wybrane w modelu Procedura Kliknij przycisk Lista typów obiektów, aby otworzyć listę wybranych obiektów. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

16 Czynność Procedura Modyfikowanie wyboru obiektu na Liście typów obiektów Na liście widać liczbę wybranych obiektów dla każdego typu obiektu. Na liście widać też, ile jest wybranych komponentów. Jeśli wybierzesz na liście Komponent, w panelu właściwości zostaną wyświetlone nazwy i numery komponentów wybranych w modelu. Właściwości komponentów dla poszczególnych komponentów są wyświetlane w tych samych oknach dialogowych tak jak wcześniej. Naciśnij i przytrzymaj klawisz Ctrl, a następnie kliknij typy obiektów na liście, które chcesz wykluczyć lub dołączyć do zaznaczenia. Zawartość panelu właściwości może się zmieniać zgodnie z wyborem. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

17 Czynność Wybieranie wszystkich obiektów na Liście typów obiektów Procedura Kliknij przycisk Wybierz wszystko. Kopiowanie właściwości obiektu z jednego obiektu do innego Za pomocą panelu właściwości można łatwo kopiować właściwości między dowolnymi obiektami, w których dostępne są takie same właściwości. 1. Wybierz obiekt, którego właściwości chcesz skopiować. 2. Kliknij Kopiuj właściwości w panelu właściwości. Wskaźnik myszy zmieni się w pędzel. 3. Wybierz obiekty, do których chcesz skopiować właściwości. Obiekty można zaznaczyć, korzystając z funkcji zaznaczania obszarem. Tekla Structures podświetli zmienione właściwości na żółto w panelu właściwości. 4. Zaznacz lub wyczyść pola wyboru, aby wskazać, które właściwości chcesz skopiować. Można usuwać znaczniki jeden po drugim lub zaznaczyć całą sekcję i wszystkie jej właściwości. Użyj przełączników Wszystko i Brak u dołu panelu właściwości, aby wybrać wszystkie zmiany lub wyczyścić wszystkie zmiany. Jeżeli użyjesz przełącznika Brak, wszystkie znaczniki wyboru zostaną usunięte przy następnym uruchomieniu polecenia Kopiuj właściwości. 5. Kliknij Zmień, aby zastosować wybrane zmiany. Zmienione właściwości staną się nowymi bieżącymi właściwościami. Tekla Structures użyje bieżących właściwości podczas kolejnego tworzenia obiektu tego samego typu. Po skopiowaniu właściwości zostanie przywrócony normalny wskaźnik myszy. Pamiętaj, że jeśli masz dostosowany panel właściwości z dodanymi atrybutami użytkownika (UDA), wartości atrybutów UDA są kopiowane podczas korzystania z polecenia Kopiuj właściwości w panelu właściwości. Wartości atrybutów UDA widoczne tylko w oknach dialogowych UDA nie są kopiowane razem z obiektem. Niepowtarzalne Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

18 atrybuty użytkownika (unique_attribute) nie są kopiowane razem z obiektem. Pamiętaj, że jeśli skopiujesz właściwości zestawu prętów lub lica ramienia, numer kolejności warstwy nie zostanie skopiowany. WSKAZÓWKA Aby skopiować właściwości do wielu obiektów, kliknij dwukrotnie przycisk Kopiuj właściwości, aby utrzymać uruchomione polecenie Kopiuj właściwości. Kliknij Zmień po każdym wybranym obiekcie. Wskaźnik myszy pozostanie w trybie pędzla, dopóki nie naciśniesz klawisza Esc lub nie klikniesz ponownie. Korzystanie z plików właściwości i plików standard Można zapisać zestaw właściwości jako plik właściwości i następnie wczytywać te właściwości podczas tworzenia nowych obiektów. 1. Kliknij dwukrotnie element, element specjalny, śrubę, spoinę, zbrojenie, sekcję wylewania, obiekt konstrukcyjny lub zespół, aby wyświetlić bieżące właściwości w panelu właściwości. 2. W panelu właściwości zmień lub wprowadź właściwości, które chcesz zapisać. 3. W polu obok przycisku wprowadź nazwę nowego zestawu właściwości. 4. Kliknij, aby zapisać właściwości. Zestaw właściwości zostanie zapisany i dodany do listy plików właściwości w folderze bieżącego modelu: 5. Aby wczytać zestaw właściwości, wybierz na liście zestaw właściwości. Jeśli wybierz obiekt w modelu i wczytasz plik właściwości w panelu właściwości, właściwości i atrybuty użytkownika (UDA) zostaną wczytane natychmiast a wartości, które różnią się w aktualnie wybranym obiekcie zostaną podświetlone na żółto panelu właściwości. Kliknij Zmień, aby zastosować nowe wartości. Jeśli występują zmiany tylko w wartościach atrybutów UDA w oknie dialogowym UDA, a nie w panelu właściwości przycisk Zmień nie Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

19 uaktywni się. Kliknij Zmień w oknie dialogowym UDA, aby aktywować wartości UDA. Jeśli uruchomisz polecenie tworzenia obiektu w modelu i wczytasz plik właściwości w panelu właściwości, właściwości i atrybuty użytkownika (UDA) są używane od razu i Tekla Structures utworzy obiekt używając wczytanych wartości. UWAGA Jeśli okno dialogowe UDA jest otwarte przy wczytywaniu pliku właściwości w panelu właściwości, okno dialogowe UDA aktualizuje się i są wyświetlane w nim wartości UDA zapisane w pliku właściwości. Jeśli najpierw zaznaczysz obiekt i wczytasz plik właściwości, a następnie otworzysz okno dialogowe UDA, w oknie dialogowym wyświetlane są wartości UDA wybranego obiektu. Aby sprawdzić, które wartości UDA są zapisane w pliku właściwości, musisz najpierw otworzyć okno dialogowe UDA lub wczytać plik właściwości ponownie po otwarciu okna dialogowego UDA. 6. Aby wprowadzić zmiany w istniejącym zestawie właściwości: a. Wczytaj zestaw właściwości, który chcesz zmienić. b. Zmodyfikuj właściwości. c. Kliknij. Tekla Structures zapisuje zmiany w pliku widocznym na liście, nadpisując stary zestaw właściwości. Zmienione właściwości staną się nowymi bieżącymi właściwościami. Tekla Structures użyje bieżących właściwości podczas kolejnego tworzenia obiektu tego samego typu. Jeśli chcesz utworzyć obiekt przy użyciu standardowych wartości zamiast nowych bieżących wartości, najpierw wczytaj plik standard. Atrybuty użytkownika w panelu właściwości W panelu właściwości przycisk Więcej w sekcji Właściwości niestandardowe otwiera okno dialogowe atrybutów użytkownika (UDA). Jeśli dostosujesz panel właściwości, możesz dodać najważniejsze atrybuty UDA bezpośrednio do panelu właściwości, aby nie musieć otwierać osobnych okien dialogowych UDA. Podczas tworzenia lub modyfikowania obiektów modelu atrybuty UDA są automatycznie stosowane wraz ze wszystkimi właściwościami obiektu. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

20 Atrybuty UDA są stosowane automatycznie niezależnie od ich obecności w panelu właściwości lub w oknach dialogowych UDA. W panelu właściwości obsługiwane są i działają prawidłowo atrybuty UDA z następującymi typami jednostek: Opcja, Łańcuch, Liczba całkowita, Liczba zmiennoprzecinkowa, Data, Odległość, Ciężar, Siła, Moment, Kąt, Współczynnik i Powierzchnia. Atrybuty UDA z innymi typami jednostek muszą być używane za pośrednictwem okien dialogowych UDA. Dostosowywanie układu panelu właściwości Można dostosować panel właściwości do swoich potrzeb. Dla każdego typu obiektu można osobno określić właściwości, które mają być widoczne w panelu właściwości. Narzędzie dostosowania umożliwia wyświetlanie, ukrywanie i organizowanie ustawień w panelu właściwości. Można też dodać najbardziej potrzebne atrybuty użytkownika (UDA) bezpośrednio do panelu właściwości. Administratorzy w firmie mogą dystrybuować dostosowane układy panelu właściwości w całej organizacji w taki sam sposób jak dostosowane wstążki lub karty. Za pomocą narzędzia dostosowywania można organizować właściwości w odpowiedniej kolejności lub odpowiednich grupach usuwać nieużywane lub niepotrzebne właściwości tworzyć własne grupy dla właściwości, które uznasz za odpowiednie, łącznie z atrybutami użytkownika (UDA) dodawać właściwości do istniejącej już grupy, łącznie z atrybutami użytkownika (UDA) tworzyć zagnieżdżone grupy właściwości zmieniać nazwy właściwości lub grup zapisywać dostosowane układy panelu właściwości Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

21 Dostosowane układy panelu właściwości są zapisywane w pliku PropertyTemplates.xml w folderze..users\<user>\appdata\local \Trimble\TeklaStructures\<version>\UI\PropertyTemplates\. Aby otworzyć narzędzie dostosowywania, kliknij menu Plik --> Ustawienia --> Dostosuj --> Panel właściwości. Na liście Właściwości dla wybierz typ obiektu, którego układ panelu właściwości chcesz zmodyfikować. Na przykład Płyta betonowa. Z lewej strony narzędzia dostosowywania widoczne są dostępne właściwości i atrybuty użytkownika dla każdego typu obiektu. Można dodać te właściwości i atrybuty użytkownika do układu panelu właściwości jako zwykłe właściwości. Nie można ponownie dodać właściwości, które są już używane, ale można zmienić ich kolejność w układzie panelu właściwości. Po prawej stronie narzędzia dostosowywania widoczny jest bieżący układ panelu właściwości dla wybranego typu obiektu. Czynność Dodanie nowej właściwość do układu panelu właściwości Dodanie nowej grupy do układu panelu właściwości Procedura Wybierz właściwość z listy po lewej stronie i przeciągnij ją do układu panelu właściwości po prawej stronie. Właściwość można przeciągnąć do dowolnej grupy w panelu właściwości. Przeciągnij szablon grupy ze środkowej sekcji narzędzia Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

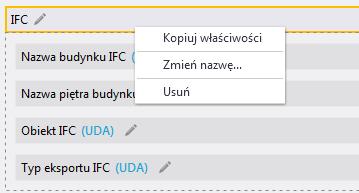

22 Czynność Zmiana nazwę grupy lub właściwości Kopiowanie grupy z jednego typu obiektu na inny typ obiektu Procedura dostosowywania do układu panelu właściwości po prawej stronie. Można utworzyć nową grupę lub wstawić nową grupę wewnątrz istniejącej grupy, aby utworzyć zagnieżdżone grupy. Można zmienić kolejność istniejących grup, przeciągając je. Kliknij i wprowadź nową nazwę grupy lub właściwości. Naciśnij Enter, aby aktywować nową nazwę. Można też kliknąć prawym przyciskiem myszy grupę lub właściwość i wybrać polecenie Zmień nazwę. Można kopiować grupy z jednego typu obiekt do innego typ obiektu, na przykład z belki stalowej do blachy stalowej. 1. W układzie panelu właściwości po prawej stronie zaznacz grupę, którą chcesz skopiować. 2. Kliknij prawym przyciskiem myszy nazwę grupy i wybierz Kopiuj właściwości. Nazwa skopiowanej grupy i zawartość grupy jest wyświetlana w środkowej części narzędzia dostosowywania. 3. Na liście Właściwości dla wybierz typ obiektu, do którego chcesz skopiować grupę. 4. Przeciągnij skopiowaną grupę ze środkowej sekcji narzędzia dostosowywania do układu panelu właściwości po prawej stronie. Nazwa skopiowanej grupy i zawartość grupy jest wyświetlana w środku narzędzia dostosowywania dopóki nie skopiujesz innej grupy lub nie Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

23 Czynność Usuwanie grupy lub właściwości Powracanie oryginalnych układów panelu właściwości Odrzucenie zmian Procedura zamkniesz narzędzia dostosowywania. Jeśli kopiujesz zagnieżdżone grupy, kopiowane są też wszystkie grup zagnieżdżone wewnątrz grupy głównej. Należy pamiętać, że nie można ponownie dodać właściwości, które są już używane. W przypadku kopiowania grupy zawierającej właściwości, które są już w użyciu, kopiowanie nie powiedzie się i na pasku stanu narzędzia dostosowywania zostanie wyświetlony komunikat z opisem szczegółów. Kliknij prawym przyciskiem myszy grupę lub właściwość, a następnie wybierz Usuń. Kliknij przycisk Usuń to dostosowanie, aby usunąć dostosowywanie układu panelu jedną właściwości, lub przycisk Usuń wszystkie dostosowania, aby usunąć dostosowywania wszystkich układów panelu właściwości. Na zakładce Edytuj panel właściwości kliknij przycisk Odrzuć Zapisanie zmian, aby cofnąć ostatnią czynność. Na zakładce Edytuj panel właściwości kliknij przycisk Zapisz. Po powrocie do Tekla Structures, Tekla Structures zapyta, czy chcesz ponownie wczytać zmienione szablony panelu właściwości. Kliknij Tak, aby zatwierdzić dostosowany układ używanego panelu właściwości. Przykład: jak dodawać atrybuty użytkownika związane z IFC do układu panelu właściwości W tym przykładzie pokazano, jak dodać atrybuty użytkownika (UDA) związane z IFC do układu panelu właściwości słupa stalowego i skopiować grupę do układu panelu właściwości belki stalowej. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

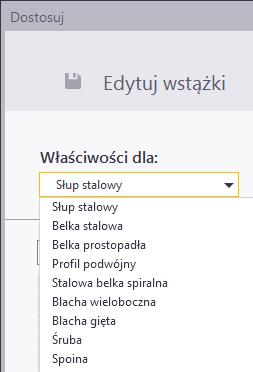

24 1. Na liście Właściwości dla wybierz Słup stalowy. 2. Utwórz nową grupę właściwości. Przeciągnij szablon grupy do układ panelu właściwości po prawej stronie. 3. Kliknij i zmień nazwę grupy właściwości na IFC. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

25 4. W polu wyszukiwania po lewej stronie poszukaj atrybutów UDA związanych z IFC. 5. Przeciągnij atrybuty UDA po kolei do grupy utworzonej w układzie panelu właściwości. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

26 6. Po dodaniu wszystkich niezbędnych atrybutów UDA do nowej grupy skopiuj grupę i dodaj ją do układu panelu właściwości belki stalowej. Kliknij prawym przyciskiem myszy grupę i wybierz Kopiuj właściwości. Nazwa skopiowanej grupy i zawartość grupy jest wyświetlana w środkowej części narzędzia dostosowywania. 7. Aby dodać skopiowaną grupę do układu panelu właściwości belki stalowej, wybierz Belka stalowa na liście Właściwości dla. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

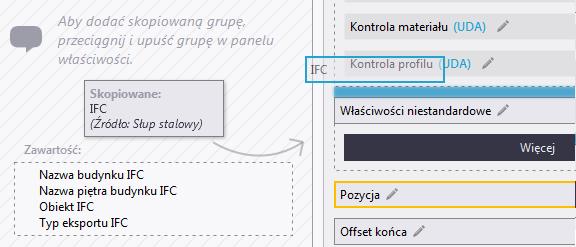

27 8. Przeciągnij skopiowaną grupę ze środkowej sekcji narzędzia dostosowywania do układu panelu właściwości belki stalowej po prawej stronie. Teraz atrybuty UDA związane z IFC są dostępne zarówno w układzie panelu właściwości słupa stalowego i w układzie panelu właściwości belki stalowej. 9. Na zakładce Edytuj panel właściwości kliknij przycisk Zapisz, aby zapisać zmiany. Po powrocie do Tekla Structures, Tekla Structures zapyta, czy chcesz ponownie wczytać zmienione szablony panelu właściwości. Kliknij Tak, aby zatwierdzić dostosowany układ używanego panelu właściwości. Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

28 Dystrybuowanie dostosowanych układów panelu właściwości przy użyciu foldera firmowego, projektu lub środowiska Administratorzy w firmie mogą dystrybuować dostosowane układy panelu właściwości wśród innych użytkowników w firmie, umieszczając plik układu panelu właściwości PropertyTemplates.xml w folderze o nazwie PropertyRepository\Templates znajdującym się w folderze projektu, firmy lub środowiska. Na przykład administratorzy firmy mogą utworzyć firmowe układy panelu właściwości i zapisać je w folderze firmowym. Te układy panelu są dostępne w interfejsie użytkownika Tekla Structures dla wszystkich użytkowników korzystających z tego samego folderu firmowego. UWAGA Jeśli używasz folderu firmowego do dystrybuowania pliku PropertyTemplates.xml, musisz ustawić ścieżkę do folderu firmowego w pliku.ini. Jeśli ustawisz ścieżkę do folderu firmowego w opcji Informacje o wersji Tekla Structures Nowy sposób edytowania właściwości obiektu modelu

29 zaawansowanej XS_FIRM, plik PropertyTemplates.xml nie będzie działać prawidłowo. Dodawanie pliku układu panelu właściwości do folderu projektu, firmy lub środowiska 1. W narzędziu dostosowania utwórz układy panelu właściwości, które chcesz udostępnić. Układy panelu właściwości są zapisywane w pliku PropertyTemplates.xml w folderze..\users\<user>\appdata \Local\Trimble\TeklaStructures\<version>\UI \PropertyTemplates. 2. Utwórz folder o nazwie PropertyRepository\Templates w folderze projektu, folderze firmowym lub folderze \system, który znajduje się w folderze środowiska:..\programdata\tekla Structures\<wersja> \Environments\<środowisko>\system. 3. Skopiuj plik PropertyTemplates.xml do folderu PropertyRepository \Templates. Przykład:..\ProgramData\Tekla Structures\<wersja> \Environments\<środowisko>\system\PropertyRepository \Templates\PropertyTemplates.xml. 4. Uruchom ponownie Tekla Structures. Kolejność wyszukiwania plików dostosowanych układów panelu właściwości Plik PropertyTemplates.xml zawiera wszystkie układy panelu właściwości dla różnych typów obiektów. Należy pamiętać, że układy panelu właściwości dla różnych typów obiektów są traktowane oddzielnie. Na przykład Tekla Structures może odczytać układ panelu właściwości stalowej belki z innego położenia niż układ panelu właściwości słupa stalowego. W przypadku zdefiniowania różnych typów obiektów w różnych folderach definicje są łączone. Jeśli ten sam typ obiektu jest różnie zdefiniowany w różnych folderach, używana jest definicja znajdująca się wyżej w kolejności wyszukiwania. Układ panelu właściwości w folderze..\users\<użytkownik>\appdata \Local\Trimble\TeklaStructures\<wersja>\UI\PropertyTemplates\ ma najwyższy priorytet. Następnie Tekla Structures używa domyślnej kolejności wyszukiwania. 1.3 Prostszy sposób zmiany płaszczyzn roboczych Tekla Structures 2018 zawiera nowe narzędzie obsługi płaszczyzn roboczych. Informacje o wersji Tekla Structures Prostszy sposób zmiany płaszczyzn roboczych

30 Pasek płaszczyzny roboczej Pasek narzędzi obsługi płaszczyzny roboczej umożliwia wybranie płaszczyzny roboczej, które jest już używana w modelu. Można przełączać się między różnymi zapisanymi płaszczyznami roboczymi i punktami bazowymi. Wybierz na liście zapisaną płaszczyznę roboczą lub punkt bazowy w celu aktywowania. Domyślnie pasek narzędzi obsługi płaszczyzny roboczej znajduje się u dołu ekranu. Pasek narzędzi może być przestawny lub zadokowany. Jeśli nie możesz znaleźć paska narzędzi, zobacz Przywracanie brakujących pasków narzędzi. Pasek płaszczyzny roboczej pozwala wybierać spośród następujących płaszczyzn roboczych: Początek modelu (jeśli punkt bazowy projektu ustawiono innym miejscu) Punkt bazowy projektu Wszystkie punkty bazowe Wszystkie ustawione i zapisane płaszczyzny robocze Symbol początku modelu jest inny, jeśli punkt bazowy projektu jest ustawiony jako początek modelu lub jeśli został ustawiony jako punkt bazowy. Zapisywanie i dodawanie własnych płaszczyzn roboczych do paska narzędzi 1. Ustaw płaszczyznę roboczą w modelu. 2. Wprowadź nazwę płaszczyzny roboczej w polu pasek narzędzi obsługi płaszczyzny roboczej. 3. Kliknij przycisk, aby dodać płaszczyznę roboczą do listy. W razie potrzeby można zmienić nazwę płaszczyzny roboczej, klikając ją dwukrotnie i wprowadzając nową nazwę. Aby usunąć płaszczyznę roboczą z listy, kliknij przycisk. Informacje o wersji Tekla Structures Cofanie zmian modelowania i rysunku za pomocą nowego polecenia Cofnij - historia

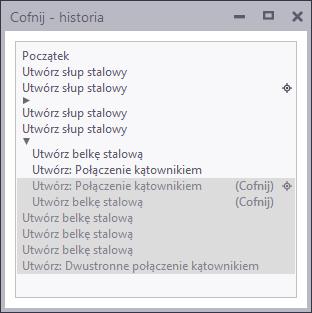

31 1.4 Cofanie zmian modelowania i rysunku za pomocą nowego polecenia Cofnij - historia W Tekla Structures 2018 wszystkie uruchomione polecenia i wprowadzone modyfikacje są teraz wyświetlane w nowym oknie dialogowym Cofnij - historia. Wybierając polecenie lub czynność w oknie dialogowym Cofnij - historia, można cofnąć lub powtórzyć kilka poleceń za jednym razem i w ten sposób poruszać się po historii modelu. Lista Cofnij - historia pomaga w sprawdzeniu, które polecenia i modyfikacje została wykonane i cofnięte oraz przy śledzeniu zmian. Lista Cofnij - historia jest dostępna zarówno w trybie modelowania, jak i w trybie rysunku. Polecenia Cofnij i Ponów działają tak jak uprzednio. Za pomocą tych poleceń można cofać i ponawiać kolejne czynności. Używanie listy Cofnij - historia Aby otworzyć okno dialogowe Cofnij - historia, kliknij przycisk na Pasku narzędzi szybkiego dostępu obok przycisków Cofnij i Ponów. Można też użyć Szybkie uruchamianie, aby otworzyć okno dialogowe. Czynność Cofanie poleceń Powtarzanie cofniętych poleceń Dodawanie znacznika Procedura Kliknij dowolny wiersz na liście. Jeśli operacja cofania trwa długo, Tekla Structures wyróżnia kliknięty wiersz, aby pokazać, co zostało wybrane. Wszystkie modyfikacje wprowadzone po wykonaniu wybranego polecenia zostaną cofnięte. Modyfikacje, które zostały cofnięte, mają ciemnoszare tło na liście. Kliknij na liście dowolny wiersz z ciemnoszarym tłem. Wszystkie modyfikacje wprowadzone przed wybranym poleceniem zostaną ponowione. Ustaw wskaźnik myszy nad dowolnym wierszem. Pojawi się ikona znacznika. Kliknij ikonę znacznika, aby oznaczyć pewne polecenia. Użyj znaczników, aby oznaczyć ważne polecenia lub czynności. Można później powrócić do tych poleceń lub działań, jeśli zmiany w modelu nie są zadowalające. Informacje o wersji Tekla Structures Cofanie zmian modelowania i rysunku za pomocą nowego polecenia Cofnij - historia

32 Czynność Procedura Aby usunąć znacznik, ponownie kliknij ikonę znacznika. Okno dialogowe Cofnij - historia zawiera listę uruchomionych poleceń i wprowadzonych modyfikacji. Najnowsze polecenia i modyfikacje znajdują się u dołu listy. jest nieustannie aktualizowane zgodnie ze zmianami wprowadzanymi w modelu lub w rysunku. tworzy hierarchię niektórych używanych poleceń. Hierarchia jest tworzona przy pierwszym uruchomieniu polecenia, następnym cofnięciu pewnych poleceń do określonego punktu listy i uruchomieniu innego polecenia. Hierarchia jest oznaczana na liście strzałką. Można cofnąć lub ponowić polecenia w dowolnym miejscu hierarchii, co umożliwia cofnięcie poleceń, które zostały wykonane ponownie. Oznacza to, że po cofnięciu polecenia można kontynuować pracę z modelem i nadal mieć możliwość wrócenia do poleceń użytych wcześniej. wyświetla cofnięte polecenia i modyfikacje z ciemnoszarym tłem na liście Lista Cofnij - historia jest czyszczona po zapisaniu modelu otwarciu lub zamknięciu rysunku zsynchronizowaniu Organizatora z modelem wczytaniu lub wysłaniu zmian modelu przy użyciu Tekla Model Sharing użyciu poleceń importu CIS/2 lub SDNF. Informacje o wersji Tekla Structures Cofanie zmian modelowania i rysunku za pomocą nowego polecenia Cofnij - historia

33 1.5 Inne zmiany w interfejsie użytkownika Interfejs użytkownika Tekla Structures 2018 ulepszono, wprowadzając kilka zupełnie nowych funkcji oraz wiele ulepszeń, które pozwalają pracować wydajniej i płynniej. Tekla Online: nowy panel boczny Tekla Structures 2018 zawiera nowe okno panelu bocznego, Tekla Online. Tekla Online zapewnia szybki dostęp do różnych usług Tekla Online services. Panel boczny Tekla Online zapewnia dostęp do: Tekla User Assistance Tekla Discussion Forum Tekla Campus Tekla Warehouse Aby otworzyć panel boczny Tekla Online, kliknij ikonę Tekla Online panelu bocznym. w Można wyszukiwać zawartość pomocy w Tekla User Assistance, wpisy na forum Tekla Discussion Forum oraz zarówno zawartość online, jak i lokalną Tekla Warehouse. Ponadto można pobierać najnowsze aktualizacje z Tekla User Assistance i wyświetlać komunikaty Tekla Model Sharing w obszarze Powiadomienia. Jeśli użytkownik jest zalogowany do Tekla Structures, automatycznie loguje się do Tekla Online services. Logując się, uzyskujesz dostęp do dodatkowych treści, jeśli Twoja firma ma ważną umowę serwisową. Informacje o wersji Tekla Structures Inne zmiany w interfejsie użytkownika

34 Ulepszenia panelu bocznego W panelu bocznym wprowadzono kilka ulepszeń. Teraz można łatwo otwierać i zamknąć okno panelu bocznego. Kliknięcie przycisku panelu bocznego powoduje otwarcie okna panelu bocznego. Ponowne kliknięcie przycisku powoduje zamknięcie okna panelu bocznego. Jednocześnie może być otwartych kilka okien panelu bocznego. Klikaj przyciski panelu bocznego, aby otworzyć tyle okien panelu bocznego, ile jest potrzebnych. Domyślnie aktywne okna panelu bocznego są układane jedno na drugim. Można zmieniać rozmiar okien panelu bocznego i zmieniać ich kolejność przez przeciąganie. Informacje o wersji Tekla Structures Inne zmiany w interfejsie użytkownika

35 Można użyć strzałki w panelu bocznym, aby otworzyć lub zamknąć kilka aktywnych okien panelu bocznego na raz. Okna panelu bocznego można łatwo przenosić na ekranie. Po umieszczeniu wskaźnika myszy na górnej części okna panelu bocznego zostanie ona wyświetlona na żółto. Chwyć żółtą górną część okna panelu bocznego i przeciągnij okno do nowego położenia. Informacje o wersji Tekla Structures Inne zmiany w interfejsie użytkownika

36 Jeśli masz otwartych kilka okien panelu bocznego i chcesz zamknąć wszystkie z wyjątkiem wybranego, kliknij Ctrl+przycisk aktywnego panelu bocznego. Po zamknięciu i ponownym uruchomieniu Tekla Structures pamiętane są rozmiary i położenia okien panelu bocznego. Odnowione paski narzędzi Przyciąganie i Wybieranie Paski narzędzi Przyciąganie, Wybieranie i Nadpisanie przyciągania zostały odnowione zarówno w trybie modelowania, jak i rysunku. Odnowione paski narzędzi działają tak samo jak stare. Pasek narzędzi Przyciąganie w trybie modelowania Pasek narzędzi Wybieranie w trybie modelowania Pasek narzędzi Przyciąganie w trybie rysunku Pasek narzędzi Wybieranie w trybie rysunku Pasek narzędzi Nadpisanie przyciągania Przełączniki wyboru analizy mają teraz osobny pasek narzędzi. Użyj wstążki lub pola Szybkie uruchamianie, aby aktywować pasek narzędzi. Paski narzędzi mogą być ruchome lub zadokowanie przy górnej lub dolnej krawędzi ekranu. Paski narzędzi można zadokować, gdy obszar dokowania zmieni kolor na żółty. Informacje o wersji Tekla Structures Inne zmiany w interfejsie użytkownika

37 Nowe paski narzędzi korzystają z ustawień skalowania ekranu w systemie Windows. W związku z tym używana poprzednio opcja Duże ikony przestała być potrzebna i została usunięta. Pole Szybkie uruchamianie pozwala ukrywać lub wyświetlić paski narzędzi. Kliknij nazwę paska narzędzi na liście wyników wyszukiwania, aby uaktywnić pasek narzędzi. Pole Szybkie uruchamianie pozwala włączać i wyłączać przyciąganie pojedyncze i przełączniki wyboru. Kliknij nazwę przełącznika na liście wyników wyszukiwania, aby aktywować przełącznik. Tak jak wcześniej można ustawić skróty klawiaturowe dla pasków narzędzi Przyciąganie i Wybieranie oraz dla poszczególnych przełączników. Ponadto na pasku narzędzi Wybieranie dostępne są nowe przełączniki wyboru dla zestawów prętów zbrojeniowych. Zmiana koloru symbolu przyciągania Kolory symbolu przyciągania zostały zmienione. Symbole przyciągania mają teraz dwa kolory: Pomarańczowy dla przyciągania elementu/obiektu Zielony dla przyciągania komponentu Informacje o wersji Tekla Structures Inne zmiany w interfejsie użytkownika

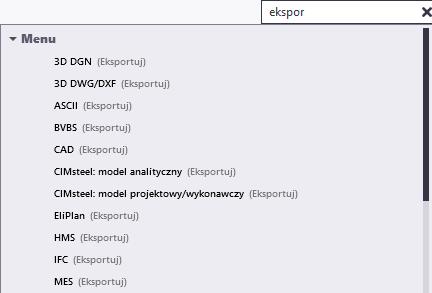

38 Pole Szybkie uruchamianie znajduje polecenia z menu Plik Pole Szybkie uruchamianie znajduje teraz polecenia w menu Plik. Pole Szybkie uruchamianie wyświetla wyniki wyszukiwania z menu Plik pod pozycją Menu. Nowy symbol punktu bazowego Symbol punktu bazowego zmienił się w Tekla Structures 2018: Jeśli aktualnie używany punkt bazowy znajduje się w początku modelu lub w dowolnym innym miejscu, ma następujący wygląd: Informacje o wersji Tekla Structures Inne zmiany w interfejsie użytkownika

39 Jeśli jest otwarte okno dialogowe Punkt bazowy, aktualnie edytowany punkt bazowy jest wyświetlany w kolorze niebieskim i podane są kierunki północy i wschodu: Jeśli aktualnie edytowany punkt bazowy jest taki sam jak aktualnie używany punkt bazowy, kolor niebieski nie jest wyświetlany, a symbol ma kolor czerwony, jak na w powyższej ilustracji. 1.6 Nowe narzędzie wyboru oraz inne ulepszenia modelowania W Tekla Structures 2018 jest dostępne nowe narzędzie do wybierania obiektów oraz wprowadzono różne ulepszenia obiektów konstrukcyjnych, narzędzia Zbadaj, numeracji, spoin i kształtów. Wybieranie poprzednich obiektów Czasami trzeba ponownie wybrać te same obiekty, które były już wcześniej wybrane, ale których wybór został już anulowany. Na przykład najpierw zostały wybrane i przesunięte pewne obiekty, następnie ich wybór został anulowany, a teraz chcesz skopiować te same obiekty. Obecnie można lepiej kontrolować wybór obiektów za pomocą nowego polecenia Wybierz poprzednie obiekty. Aby wybrać wcześniej wybrane obiekty, wykonaj jedną z następujących czynności: Na wstążce kliknij strzałkę w dół obok przycisku, a następnie kliknij Wybierz poprzednie obiekty. Informacje o wersji Tekla Structures Nowe narzędzie wyboru oraz inne ulepszenia modelowania

40 Naciśnij Alt+P. Pole Szybkie uruchamianie pozwala znaleźć polecenie. Polecenie Wybierz poprzednie obiekty jest dostępne zarówno w trybie modelowania, jak i w trybie rysunku. Ulepszenia obiektów konstrukcyjnych Obecnie można zmienić typ linii linie i okręgów konstrukcyjnych. Użyj następujących specyficznych dla modelu opcji zaawansowanych w kategorii Właściwości modelowania: XS_CONSTRUCTION_LINE_LINE_TYPE XS_CONSTRUCTION_CIRCLE_LINE_TYPE Wprowadzić wartość całkowitą od 1 do 5. 1 = (wartość domyślna dla okręgów konstrukcyjnych). 2 = (wartość domyślna dla linii konstrukcyjnych). 3 = 4 = 5 = Przerysuj widok modelu po zmianie wartości, aby zaktualizować obiekty konstrukcyjne istniejące w modelu. Punkty konstrukcyjne, które znajdują się na płaszczyźnie widoku mają teraz niebieski kolor i są lepiej widoczne na szarym tle niż poprzednie żółte punkty. Informacje o wersji Tekla Structures Nowe narzędzie wyboru oraz inne ulepszenia modelowania

41 Teraz można dodawać obiekty konstrukcyjne do faz. Aby uzyskać więcej informacji na temat pracy z fazami, zobacz Phase Manager. Teraz w filtrowaniu można używać właściwości obiektów konstrukcyjnych. Można filtrować według fazy i typu (Linia, Okrąg, Płaszczyzna). Aby uzyskać więcej informacji, poszukaj stron zatytułowanych Object properties in filtering i Filter objects w Tekla User Assistance. Ulepszenia narzędzia Zbadaj Po kliknięciu strzałki w dół obok na wstążce, a następnie wybraniu Współrzędne punktu, zostanie wyświetlone okno dialogowe Zbadaj współrzędne punktu. Można następnie kliknąć przycisk Wskaż znajdujący się w oknie dialogowym, a następnie wskazać punkt w modelu, aby wyświetlić współrzędne punktu w: współrzędnych lokalnych, współrzędnych modelu (globalnych), współrzędnych punktu bazowego projektu, współrzędnych bieżącego punktu bazowego. Informacje o wersji Tekla Structures Nowe narzędzie wyboru oraz inne ulepszenia modelowania

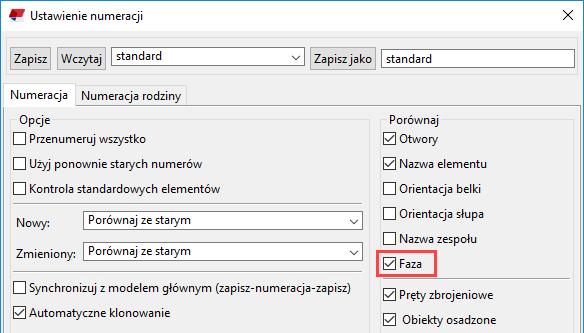

42 Ulepszenia numeracji W oknie dialogowym Ustawienie numeracji można teraz określić, czy faza obiektu wpływa na numerację. Po zaznaczeniu pola wyboru Faza Tekla Structures porównuje fazy podczas numerowania obiektów i nadaje identycznym obiektom różne numery, jeśli obiekty należą do różnych faz. Aby uzyskać więcej informacji, poszukaj stron zatytułowanych Define what affects numbering i Adjust the numbering settings w Tekla User Assistance. W numeracji grupy projektowej po przedrostku można teraz używać litery zamiast liczb. Określ dozwolone litery za pomocą opcji zaawansowanej XS_ VALID_CHARS_FOR_ASSEMBLY_POSITION_NUMBERS. Domyślnie używane są litery z zakresu A Z. Więcej informacji na ten temat można znaleźć w podrozdziale Number parts by design group. Za pomocą nowej opcji zaawansowanej XS_IGNORE_CROSSBAR_LOCATION_ IN_REBAR_MESH_NUMBERING można określić, czy położenie prętów poprzecznych (np. powyżej lub poniżej głównych prętów) wpływa na numerację siatek zbrojeniowych. Wartością domyślną jest FALSE, co oznacza, że położenie prętów poprzecznych jest brane pod uwagę w numeracji siatek. Siatki identyczne pod innymi względami otrzymują różne numery, jeśli są pręty poprzeczne znajdują się po różnych stronach prętów głównych. Informacje o wersji Tekla Structures Nowe narzędzie wyboru oraz inne ulepszenia modelowania

43 Ulepszenia spoin złożonych W Tekla Structures 2018 spoiny złożone mogą być wyświetlane jako obiekty przestrzenne w widokach modelu. Oznacza to, że typy spoin mają teraz bardziej realistyczny wygląd w modelu. Aby uzyskać więcej informacji, zobacz Set the visibility and appearance of welds i List of weld types. Teraz można określać rozmiar obu spoin w spoinach złożonych. We właściwościach spoiny w panelu właściwości pojawiają się dwa pola Rozmiar po wybraniu typu spoiny złożonej. Przykład: i Można określić rozmiar obu spoin w spoinie złożonej podczas tworzenia ręcznych spoin na rysunku. Zobacz Inne ulepszenia w rysunkach (strona 80). W raportach spoin złożonych można wyświetlić rozmiar dodatkowej spoiny nad linią i poniżej linii przy użyciu nowych atrybutów szablonu WELD_ADDITIONAL_SIZE1, WELD_ADDITIONAL_SIZE2. Ulepszenia spoin wielobocznych Spoiny wieloboczne mogą być teraz dwustronnymi bryłowymi obiektami modelu i jednocześnie składać się nadal z kilku segmentów. Można też tworzyć spoiny obustronne wokół po obwodzie całego elementu. Jeśli używasz polecenia Stal --> Spoina --> Utwórz spoinę wieloboczną z właściwościami Powyżej linii i Poniżej linii oraz wybierzesz punkty wieloboku po jednej stronie elementu, Tekla Structures automatycznie wyszukuje odpowiednie punkty po drugiej stronie elementu i tworzy w modelu obustronną bryłową spoinę wieloboczną. W razie potrzeby możesz modyfikować spoiny, przeciągając ich uchwyty. Polecenia Stal --> Spoina --> Zamień na spoinę wieloboczną można teraz używać do przekształcania osobnych segmentów spoiny obustronnej w spoinę wieloboczną. Jeśli spoiny przeznaczone do przekształcenia składają się z więcej niż jednego wieloboku lub ma różną liczbę segmentów spoiny po obu stronach elementu spawanego, Tekla Structures nie utworzy obustronnej spoiny wielobocznej tylko osobne jednostronne spoiny wieloboczne. Informacje o wersji Tekla Structures Nowe narzędzie wyboru oraz inne ulepszenia modelowania

44 Wybraną obustronną spoinę wieloboczną można podzielić na dwie jednostronne spoiny wieloboczne za pomocą nowego polecenia Podziel w menu podręcznym. Ulepszenia kształtów Tekla Structures 2018 zawiera nowy skompresowany format.tez dla plików geometrii kształtu. Korzystając z formatu.tez i poddając kompresji pliki geometrii kształtu, można oszczędzać miejsce na dysku. Jest to przydatne, jeśli w Tekla Structures 2018 chcesz używać starszego modelu z wieloma plikami kształtu. Podczas importowania nowych kształtów do Tekla Structures 2018 Tekla Structures zapisuje pliki geometrii kształtów w podfolderze \ShapeGeometries w folderze bieżącego modelu i automatycznie używa skompresowanego formatu.tez. Jeśli zaimportowany plik geometrii kształtu ma taką samą nazwę jak kształt istniejący w modelu, zaimportowany plik zastępuje istniejący plik geometrii kształtu i tworzony jest plik.tez zamiast pliku.xml w folderze \ShapeGeometries. Tekla Structures 2018 zawiera także aplikację do kompresji istniejących plików geometrii kształtów. Aplikacja Kompresuj geometrie kształtu konwertuje wszystkie pliki geometrii kształtów przechowywane w folderze \ShapeGeometries z formatu.xml do skompresowanego formatu.tez. Aplikacja Kompresuj geometrie kształtu jest dostępna w katalogu Aplikacje i komponenty. UWAGA Kompresja jest działaniem trwałym i nie można jej cofnąć, nawet jeśli nie model nie zostanie zapisany. Nie kompresuj plików geometrii kształtów, jeśli są potrzebne w modelach, które będą otwierane za pomocą Tekla Structures 2017i lub starszej wersji. Pliki.tez nie działają w tych wersjach. Jeśli ustawienia projektu, firmowe lub środowiska używają wspólnego położenia dla kształtów, które są używane w kilku wersjach Tekla Structures, w tym 2017i i starszych, nie konwertuj tych plików geometrii kształtów do formatu.tez. W przeciwnym razie kształty nie będą działać w niektórych wersjach. Inne ulepszenia modelowania Po ustawieniu wartości w regułach filtra można użyć nowej opcji Wybór wielokrotny z modelu. Informacje o wersji Tekla Structures Nowe narzędzie wyboru oraz inne ulepszenia modelowania

45 Następnie wybierz wiele obiektów w modelu, po czym kliknij środkowym przyciskiem myszy, aby zakończyć wybieranie. W polu Wartość w wierszu filtru pojawią się rozdzielone spacjami bieżące wartości wybranych obiektów. Jeśli użyjesz polecenia Widok --> Nawiguj --> Ustaw punkt widoku lub skrótu klawiaturowego V, a następnie wskażesz punkt widoku dla obrotu, Tekla Structures używa teraz wszystkich aktywnych przełączników przyciągania oraz przełącznika Przyciągaj do dowolnej pozycji. Wcześniej używany był tylko przełącznik Przyciągaj do dowolnej pozycji i możliwe było przypadkowe wskazanie niewłaściwego punktu widoku. 1.7 Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania Tekla Structures 2018 zawiera wiele ważne ulepszeń analizy i projektowania. Nowa metoda generowania modeli analitycznych Metoda używana przez Tekla Structures do tworzenia modeli analitycznych została ulepszona w wersji Części analityczne są teraz automatycznie łączone z większą dokładnością, a węzły są tworzone w prawidłowych położeniach. Dzięki temu powstają prostsze i bardziej przejrzyste modele analityczne. Mniejsza jest liczba sztywnych połączeń, a także mniejsze są potrzeby ręcznej edycji w modelach analitycznych. Na przykład belki, słupy i Informacje o wersji Tekla Structures Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania

46 stężenia można teraz łączyć przy użyciu jednego wspólnego węzła, zamiast kilku węzłów i sztywnych połączeń. Model fizyczny Model analityczny (2017i) Model analityczny (2018) Jeśli otworzysz model z modelami analitycznymi w Tekla Structures 2018 i aktywujesz model analityczny, Tekla Structures ponownie utworzy model analityczny przy użyciu nowej metody. Jeśli chcesz przywrócić metodę tworzenia modeli analitycznych używaną w Tekla Structures 2017i i we wcześniejszych wersjach, nadaj nowej opcji zaawansowanej XS_AD_ANALYSIS_PLANES_ENABLED wartość FALSE. Ta opcja zaawansowana zależy od modelu. Eksportowanie do Tekla Structural Designer przy użyciu modelu analitycznego Obecnie można eksportować model analityczny Tekla Structures do Tekla Structural Designer wraz z modelem fizycznym. Wcześniej do Tekla Structural Designer można było eksportować tylko model fizyczny. Tekla Structural Designer importuje teraz model analityczny z modelem fizycznym, a wynikowy model oraz wyniki obliczeń są dokładniejsze. Na przykład belki betonowe mogą być umieszczone na różne sposoby względem ich osi referencyjnej w Tekla Structures i wciąż będą połączone ze słupami betonowymi w modelu Tekla Structural Designer. Również zwolnienia na początku i na końcu części analitycznej są teraz eksportowane do Tekla Structural Designer. Aby wyeksportować model analityczny do Tekla Structural Designer, wykonaj jedną z następujących czynności: Użyj nowego polecenia Eksport --> Tekla Structural Designer z modelem analitycznym w menu Plik. Informacje o wersji Tekla Structures Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania

47 Jeśli ustawiono Tekla Structural Designer jako aplikację analityczną dla modelu analitycznego, w oknie dialogowym Modele analityczne i projektowe wybierz model analityczny i kliknij Eksport. Aby uzyskać więcej informacji, poszukaj strony zatytułowanej Export a model from Tekla Structures to an analysis application... w Tekla User Assistance. Zobacz także stronę zatytułowaną Link Tekla Structures with an analysis application w Tekla User Assistance. Importowanie zmian z Tekla Structural Designer do modelu analitycznego Obecnie w Tekla Structures 2018 można zaimportować zmiany wprowadzone w Tekla Structural Designer i zaktualizować odpowiedni model analityczny w Tekla Structures. Można importować nowe elementy utworzone w Tekla Structural Designer, zmiany profilu i materiału oraz wyniki obliczeń. Położenie istniejących elementów nie zmienia się w Tekla Structures, nawet jeśli stosowne elementy zostały przeniesione w Tekla Structural Designer. Aby zaimportować zmiany z Tekla Structural Designer, wybierz model analityczny w oknie dialogowym Modele analityczne i projektowe w Tekla Structures i kliknij Pobierz wyniki. Aby uzyskać więcej informacji, poszukaj strony zatytułowanej Import changes from Tekla Structural Designer to an analysis model... w Tekla User Assistance. Ulepszenia definiowania filtrów i zawartości modelu analitycznego Ulepszono metody definiowania zawartości modelu analitycznego. Filtry modelu analitycznego dla głównych i podrzędnych części analitycznych zostały ulepszone i dodano nowy filtr dla stężeń. Filtry modelu analitycznego są oparte na filtrach wyboru. Nie trzeba ponownie stosować filtrów modelu analitycznego, jeśli wprowadzono zmiany w zawartości modelu fizycznego lub modelu analitycznego. Automatyczne rozpoznawanie elementach podrzędnych i stężeń działa tylko w niektórych szczególnych przypadkach, takich jak dla kratownice. Zmiany w oknie dialogowym Właściwości modelu analitycznego W oknie dialogowym Właściwości modelu analitycznego ustawieniach na zakładce Model analityczny zostały ulepszone i zmieniono ich organizację. Kolejność ustawień zmieniono w następujący sposób: Informacje o wersji Tekla Structures Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania

48 Tekla Structural Designer pojawia się teraz jako opcja na liście Aplikacja analityczna. Metoda tworzenia została zmieniona na Zawartość modelu analitycznego, a wartością domyślna jest teraz Wybrane elementy i obciążenia. Filtr został przemianowany na Filtr modelu analitycznego. Dodano nowe ustawienie Filtr elementów stężenia. Filtr elementów stężenia umożliwia określenie obiektów modelu analitycznego, które mają być traktowane jako stężenia. Podczas tworzenia modelu analitycznego węzły analityczne stężeń można przemieszczać swobodniej niż węzły głównych części analitycznych. Zaktualizowano Filtr elementu podrzędnego: usunięto opcję Automatycznie wykrywaj elementy podrzędne i pole wyboru Ponownie zastosuj do wszystkich elementów. Filtr elementu podrzędnego umożliwia określenie obiektów modelu analitycznego, które mają być traktowane jako podrzędne części analityczne. Podczas tworzenia modelu analitycznego węzły podrzędnych części analitycznych można przemieszczać swobodniej niż węzły głównych części analitycznych. Usunięto przycisk Więcej ustawień i wszystkie ustawienia są od razu widoczne. Informacje o wersji Tekla Structures Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania

49 Usunięto ustawienie Domyślnie zachowaj oś dla elementów podrzędnych. Aby uzyskać więcej informacji, poszukaj strony zatytułowanej Analysis model properties w Tekla User Assistance. Zmiany kolorów klas i węzłów analitycznych Tekla Structures 2018 zawiera nowe klasy analityczne dla stężeń: Stężenie Stężenie - Kratownica Stężenie - Kratownica - Tylko ściskanie Stężenie - Kratownica - Tylko naprężenia Stężenie - Ignoruj Kolory klas części analitycznych zostały zmienione w następujący sposób, aby ułatwić sobie rozpoznawanie różnych elementów w modelu analitycznym: Główne części analityczne Belka i Słup zmieniono z czerwonych na niebieskie. Nowa klasa Stężenie ma kolor zielony. Stężenie - Kratownica, Stężenie - Kratownica - Tylko ściskanie oraz Stężenie - Kratownica - Tylko naprężenia mają te same kolory jak odpowiednie klasy główne. Podrzędny zmieniono z czerwonego na pomarańczowy. Należy pamiętać, że używana aplikacja analityczna może nie obsługiwać wszystkich klas analitycznych lub kolorów. Odcienie kolorów węzłów analitycznych zostały zmienione w niewielkim stopniu. Informacje o wersji Tekla Structures Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania

50 Wyświetlanie numerów elementów i węzłów analitycznych Obecnie w widokach modelu można łatwo wyświetlać i ukrywać numery elementów węzłów analitycznych. Wcześniej trzeba było użyć opcji zaawansowanych XS_AD_MEMBER_NUMBER_VISUALIZATION i XS_AD_NODE_ NUMBER_VISUALIZATION. Teraz można przejść do zakładki Analiza i projektowanie na wstążce i kliknąć: Numery elementów, aby włączyć lub wyłączyć numery elementów Numery węzłów, aby włączyć lub wyłączyć numery węzłów Nowy osobny pasek narzędzi wyboru do obiektów analitycznych Przełączniki wyboru do obiektów modelu analitycznego są teraz dostępne na odrębnym pasku narzędzi: Aby wyświetlić lub ukryć pasek narzędzi, przejdź do karty Analiza i projektowanie i kliknij Pasek narzędzi analizy. Można też użyć pola Szybkie uruchamianie: zacznij wpisywać wyboru analizy, a następnie zaznacz lub usuń zaznaczenie pola wyboru Pasek narzędzi wyboru analizy na wyświetlonej liście. Zobacz także Inne zmiany w interfejsie użytkownika (strona 33). Inne ulepszenia i poprawki analizy i projektowania Jeśli używasz Tekla Structural Designer jako aplikacji analitycznej, w modelu analitycznym nie są tworzone wiązania sztywne między elementami stalowymi. W przypadku elementów stalowych ustawienie Wyłączony, z zachowanymi osiami: Domyślnie jest używane automatycznie dla opcji Użyj sztywnych łączy w oknie dialogowym Właściwości modelu Informacje o wersji Tekla Structures Dokładniejsze modele analityczne oraz inne ulepszenia analizy i projektowania

51 analitycznego. W przypadku elementów betonowych można użyć ustawienia Włączone. Ponadto we właściwościach analitycznych głównych elementów stalowych wybrane jest dla opcji Trzymaj pozycję osi ustawienie Nie. Jeśli istnieje połączenie między elementami w modelu fizycznym, obecnie elementy są także połączone w modelu analitycznym, nawet gdy elementy nie stykają się w modelu fizycznym. Wcześniej to nie miało miejsca w połączeniach z jednym tylko elementem podrzędnym. Obecnie Tekla Structures uwzględnia dopasowania, które powodują wydłużanie lub skracanie elementów fizycznych, podczas tworzenia modeli analitycznych, a części analityczne są łączone prawidłowo. Teraz podczas korzystania z polecenia Zbadaj w celu sprawdzenia węzła analitycznego, współrzędne węzła są również wyświetlane zgodnie z lokalnym (płaszczyzna robocza) układem współrzędnych. Tekla Structures sprawdza, czy płyty, panele i ściany są płaskie oraz wyświetla ostrzeżenie, jeśli co najmniej jeden węzeł analityczny leży poza płaszczyzną. W oknie dialogowym Zbadaj obiekt widoczne są odległości między tego rodzaju węzłami a płaszczyzną. Elementy pionowe i ukośne utworzone za pomocą komponentu Kratownica (S78) są teraz traktowane w analizie jako stężenia. 1.8 Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia Tekla Structures 2018 zawiera wiele istotnych ulepszeń zbrojenia. Na przykład ulepszono wybieranie, numerację i grupowanie prętów w zestawie prętów. Ulepszenia wydajności zestawów prętów W Tekla Structures 2018 wprowadzono wiele udoskonaleń, które poprawiają wydajność modeli zawierających zestawy prętów. Na przykład numeracja i wybieranie zestawów prętów, otwieranie widoków modelu 3D oraz tworzenie i otwieranie rysunków zestawczych działają teraz szybciej. Pręty w zestawach prętów nie są też ponownie generowane tak często, jak poprzednio, co wpływa na poprawę wydajności. Nowe przełączniki wyboru Tekla Structures 2018 zawiera trzy nowe przełączniki wyboru do wybierania prętów w zestawie prętów. Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

52 Za pomocą tych przełączników można wybierać całe zestawy prętów, grupy prętów w zestawie prętów lub pojedyncze pręty w zestawie prętów. Teraz można ukrywać, badać i raportować indywidualne pręty lub grupy prętów w zestawach prętów oraz definiować dla nich atrybuty użytkownika. Należy pamiętać, że na przykład nie można usuwać, kopiować ani przesuwać poszczególnych prętów w zestawie prętów lub grup prętów, ani zmienić ich fazy. Wszystkie trzy nowe przełączniki wyboru pozwalają również wybierać pojedyncze pręty zbrojeniowe, grupy prętów, siatki zbrojeniowe i struny. Dodawanie lic ramion do zestawów prętów Aby łatwo dodać nowe lica ramion do wybranego zestawu prętów i utworzyć pręty zbrojeniowe na licach ramion, można teraz kliknij nowy przycisk na kontekstowym pasku narzędzi:. Następnie należy wybrać poszczególne płaszczyzny elementu betonowego lub obiektu wylewanego, na których chcesz utworzyć nowe lico ramienia z prętami zbrojeniowymi. Można również wybrać płaszczyzny zakrzywione. Ulepszenia linii podziału zestawu prętów Pionowe linie podziału zestawu prętów działają teraz także w wewnętrznych i zewnętrznych narożnikach obiektów betonowych. Linie podziału mogą być używane na przykład do tworzenia haków o stałych długościach ramienia. Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

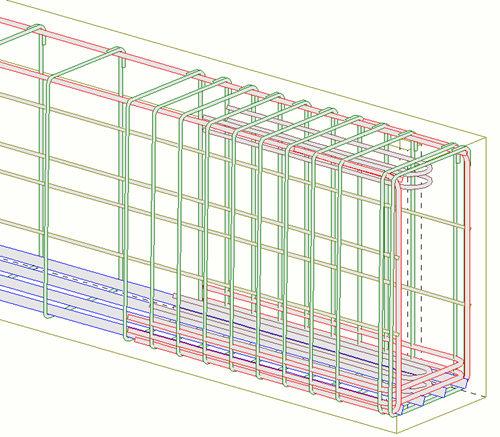

53 Grupowanie prętów w zestawach prętów Automatyczne grupy prętów w obrębie zestawów prętów mogą teraz zawierać podobne pręty z kilku przyległych stref rozstawów. Aby to umożliwić, wybierz dla nowej opcji zaawansowanej XS_REBARSET_ENABLE_ BAR_GROUPING_WHEN_SPACING_DIFFERS ustawienie TRUE. Te same atrybuty użytkownika, które wpływają na numerację, oddziałują teraz na grupowanie prętów z zestawów prętów. Jeśli tego rodzaju atrybut użytkownika zostanie zdefiniowany dla pojedynczego pręta, grupa, do której należy ten pręt, zostanie rozgrupowana. Numery pozycji dla prętów w liniowo zbieżnych zastawach prętów Tekla Structures 2018 zawiera wiele nowych ustawień, których można używać do określania i wyświetlania numerów pozycji dla prętów w zestawach prętów na rysunkach i w raportach. Za pomocą nowej opcji zaawansowanej XS_REBARSET_USE_GROUP_ NUMBER_FOR_BARS_IN_TAPERED_GROUPS można określić, czy pręty zbrojeniowe w każdej liniowo zbieżnej grupie prętów w zestawie prętów są numerowane za pomocą numeru grupy (TRUE), czy jako pojedyncze pręty (FALSE). Za pomocą nowej opcji zaawansowanej XS_REBARSET_TAPERED_GROUP_ POSITION_NUMBER_FORMAT_STRING można określić strukturę numeru pozycji GROUP_POS nowej zbieżnej grupy prętów zbrojeniowych. Za pomocą nowej opcji zaawansowanej XS_REBARSET_TAPERED_REBAR_ POSITION_NUMBER_FORMAT_STRING można określić strukturę numeru pozycji REBAR_POS pojedynczych prętów w zbieżnej grupie prętów. Za pomocą nowej opcji zaawansowanej XS_VALID_CHARS_FOR_REBAR_ SUB_ID_WITH_LETTERS można określić dozwolone znaki w podrzędnych identyfikatorach prętów zbrojeniowych wyświetlanych przez nowy atrybut łańcucha formatu SUB_ID_WITH_LETTERS. Numeracja siatek zbrojeniowych Nowa opcja zaawansowana XS_IGNORE_CROSSBAR_LOCATION_IN_REBAR_ MESH_NUMBERING służy do określania, czy położenie poprzecznych prętów (np. powyżej lub poniżej głównych prętów) wpływa na numerację siatek zbrojeniowych. Wartością domyślną jest FALSE, co oznacza, że położenie prętów poprzecznych jest brane pod uwagę w numeracji siatek. Siatki Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

54 identyczne pod innymi względami otrzymują różne numery, jeśli są pręty poprzeczne znajdują się po różnych stronach prętów głównych. Ulepszenia zbrojenia na rysunkach Tekla Structures 2018 zawiera pewne ulepszenia zachowanie i wyglądu zbrojenia, takie jak zapobieganie nakładania się prętów zbrojeniowych, nowa opcja wyświetlania pojedynczych linii z pełnymi końcami i linie ciągłe na końcach prętów zbrojeniowych. Pręty zbrojeniowe nie pokrywają się już na rysunkach Wszystkie grupy prętów zbrojeniowych są teraz poprawnie dopasowywane i widoczne, gdy opcja Widoczność prętów zbrojeniowych w grupie ma wartość pręt w środku grupy. Wcześniej grup prętów zbrojeniowych były dopasowywane tylko wtedy, gdy istniały dwie warstwy prętów i program Tekla Structures często umieszczał pręty z różnych grup jedne nad drugimi na rysunkach. Wizualnie, nie można było mieć pewności, czy wszystkie pręty były widoczne i trzeba było dużo ręcznej pracy, aby oczyścić rysunek. W poniższym przykładzie znajdują się trzy podobne grupy prętów jedna nad drugą w modelu. Na rysunku jeden pręt w środku grupy jest teraz wyświetlany dla każdej z nich. Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

55 Nowa opcja prezentacji prętów zbrojeniowych: pojedyncza linia z pełnymi końcami Dodano nową opcję pojedyncza linia z pełnymi końcami w prezentacji prętów zbrojeniowych specjalnie do użytku w widokach przekrojów. Ta opcja umożliwia wyświetlenie różnych prezentacji prętów równoległych i prostopadłych. Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

56 Rysowane ciągłą linią symbole końcowe prętów zbrojeniowych W celu poprawienia przejrzystości rysunków symbole końcowe prętów zbrojeniowych są teraz zawsze rysowane linią ciągłą, niezależnie od faktycznego typu linii określonego we właściwościach zbrojenia w rysunku. Przed ulepszeniem: Po ulepszeniu: Grupy zestawów prętów lepiej zachowują teraz ustawienia Grupy zestawów prętów na rysunkach mogą tracić wymiary, znaki i ustawienia widoczności/prezentacji po zmodyfikowaniu, dodaniu lub usunięciu grup prętów należących do zestawu prętów w modelu. Wprowadzono poprawki znacznie zmniejszające częstotliwość występowania tego zjawiska. Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

57 XS_DRAW_REBAR_HIDDEN_FACES Można teraz używać nowej opcji zaawansowanej XS_DRAW_REBAR_HIDDEN_ FACES w kategorii Właściwości rysunku w obszarze Opcje zaawansowane do sterowania wyświetlaniem na rysunkach niewidocznych powierzchni zbrojenia. Wybór ustawienia TRUE powoduje wyświetlanie niewidocznych powierzchni zbrojenia. Wartością domyślną jest FALSE. Do tej pory opcja XS_DRAW_HIDDEN_FACES służyła do sterowania wyświetlaniem niewidocznych powierzchni elementów i zbrojenia. Obecnie opcja XS_DRAW_HIDDEN_FACES umożliwia sterowanie wyświetlaniem tylko niewidocznych powierzchni elementów. Na pierwszej poniższej ilustracji opcja XS_DRAW_REBAR_HIDDEN_FACES ma wybrane ustawienie TRUE. Na poniższej ilustracji opcja XS_DRAW_REBAR_HIDDEN_FACES ma wybrane ustawienie FALSE. Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

58 Nowe atrybuty szablonów i ciągu formatu GROUP_POS (podobny do REBAR_POS) SUB_ID NUMBER_OF_BARS_IN_GROUP WEIGHT_TOTAL_IN_GROUP WEIGHT_ONLY_REBARS Dostępny jest teraz także nowy atrybut ciągu formatu SUB_ID_WITH_LETTERS. Nie jest dostępny jako atrybut szablonu, ale działa z XS_REBARSET_TAPERED_ REBAR_POSITION_NUMBER_FORMAT_STRING. Inne ulepszenia zbrojenia Po wybraniu zestawu prętów lub prętów w zestawie prętów, a następnie kliknięciu prawym przyciskiem myszy w menu podręcznym dostępne są teraz polecenia Dołącz do elementu i Odłącz od elementu. Informacje o wersji Tekla Structures Szybsze działanie zestawów prętów i inne ulepszenia zbrojenia

59 Obecnie także następujące polecenia działają z prętami w zestawach prętów dla obiektów betonowych wylewanych na miejscu: Sekcja wylewania --> Dodaj do sekcji wylewania Sekcja wylewania --> Usuń z sekcji wylewania Podczas tworzenia nowego punktu narożnego do linii prowadzącej zestawu prętów przez przeciąganie uchwytu punktu środkowego, punkt narożny ma teraz fazowanie Brak. Poprzednio nowe punkty narożne miały domyślnie fazowanie Punkt łuku. Obecnie można wyświetlać i raportować pręt zbrojeniowy GUID, REBAR_POS oraz atrybuty użytkownika bez przedrostka REBAR. w wierszach szablonu SINGLE_REBAR. Obecnie można używać nowej opcji STL regułach kształtu gięcia w narzędziu Menedżer kształtów zbrojenia. STL to całkowita długość pręta spiralnego, gdy pręt jest wstawiany na budowie. W regułach kształtu gięcia w narzędziu Menedżer kształtów zbrojenia długość spiralna SL jest teraz odległością między punktami referencyjnymi pręta spiralnego. W regułach kształtu gięcia w narzędziu Menedżer kształtów zbrojenia długość osi CLL jest teraz dostępna dla prętów zakrzywionych i pierścieniowych. 1.9 Ulepszenia dotyczące zarządzania wylewaniem W Tekla Structures 2018 jednostka sekcji wylewania jest nowym typem obiektu podobnym do zespołów i zespołów betonowych. Jednostka sekcji wylewania łączy obiekt wylewany z innymi obiektami, które muszą być obecne zanim będzie możliwe wylanie betonu na miejscu. Jednostki sekcji wylewania są obecne w modelu, gdy XS_ENABLE_POUR_MANAGEMENT ma wartość TRUE. Hierarchia wylewania zmieniła się w taki sposób, że obiekt wylewany i inne obiekty znajdują się bezpośrednio pod jednostką sekcji wylewania, a obiekt wylewany i inne obiekty znajdują się na tym samym poziomie hierarchii. Wcześniej inne obiekty w jednostce sekcji wylewania były w hierarchii poniżej poziomu obiektu wylewanego. Gdy przełącznik wyboru Wybierz zespoły jest aktywny i w widoku sekcji wylewania zostanie wybrany obiekt wylewany, zostanie wybrany nowy typ obiektu, jednostka sekcji wylewania. Informacje o wersji Tekla Structures Ulepszenia dotyczące zarządzania wylewaniem

60 Teraz można badać i modyfikować właściwości jednostki sekcji wylewania za pomocą przełącznika Wybierz zespoły lub właściwości obiektu wylewanego za pomocą przełącznika Wybierz obiekty w zespołach. Po wybraniu jednostki sekcji wylewania i kliknięciu prawym przyciskiem myszy te same polecenia są obecnie dostępne dla jednostki sekcji wylewania, jak dla zespołów i zespołów betonowych, na przykład Ukryj, Dopasuj obszar roboczy, Utwórz widok --> Widok 3D (sąsiednie obiekty nie są wyświetlane) oraz Zoom --> Zoom wybrane. Właściwości sekcji wylewania w panelu właściwości Właściwości jednostki sekcji wylewania i właściwości obiektu wylewanego są teraz widoczne w panelu właściwości (strona 10). Również właściwości przerwy roboczej są teraz dostępne w panelu właściwości. Na przykład można określić typ przerwy roboczej lub dodać komentarze Filtrowanie i raportowania jednostek sekcji wylewania W filtrowaniu i grupach obiektów Jednostka sekcji wylewania jest teraz dostępna jako kategoria oraz jako wartość typu obiektu wartość, gdy jest wybrana kategoria Obiekt. W edytorze szablonów POUR_UNIT jest dostępna jako typ zawartości dla wierszy. Oznacza to, że można teraz tworzyć raporty dla jednostek sekcji wylewania. Jeśli masz w szablonach wiersze podające właściwości obiektu, np. właściwości zbrojenia w ramach obiektów wylewanych, wiersze te będą puste. Zaktualizuj dotychczasowe szablony, aby stały się zgodne z nową hierarchią jednostek sekcji wylewania. Aby uzyskać więcej informacji na temat filtrowania, zobacz Filter objects i Examples of filters. Jednostki sekcji wylewania w Organizatorze Obecnie można używać jednostek sekcji wylewania w kategoriach Organizator w taki sam sposób jak zespołów i zespołów betonowych, gdy XS_ENABLE_ POUR_MANAGEMENT ma wartość TRUE. Po wybraniu jednostki sekcji wylewania w modelu lub w kategoriach Przeglądarka obiektów wyświetla Informacje o wersji Tekla Structures Ulepszenia dotyczące zarządzania wylewaniem

61 obiekty wylewane i inne obiekty dodane do jednostki sekcji wylewania poniżej jednostki sekcji wylewania w hierarchii. Synchronizowanie narzędzia Organizator powoduje zaktualizowanie wszystkich właściwości zmienionych obiektów jednostki sekcji wylewania w bazie danych narzędzia Organizator. Właściwości położenia są teraz dodawane do jednostek sekcji wylewania w synchronizacji. Informacji o położeniu można używać podczas tworzenia raportów i w zapytaniach. Jednostki sekcji wylewania w Menedżerze zadań Obecnie można dodawać jednostki sekcji wylewania do zadań w Menedżerze zadań. Nowe atrybuty szablonów dla jednostek sekcji wylewania Tekla Structures 2018 zawiera nowe atrybuty szablonów, których można używać podczas raportowania informacji dotyczących jednostki sekcji wylewania. VOLUME_ONLY_POUR_OBJECT WEIGHT_ONLY_POUR_OBJECT WEIGHT_ONLY_REBARS Zarządzanie wylewaniem w modelach udostępnionych Ulepszono udostępnianie informacji dotyczących jednostek sekcji wylewania. Gdy nowa opcja zaawansowana XS_CALCULATE_POUR_UNITS_ON_SHARING ma wartość TRUE, Tekla Structures automatycznie oblicza teraz jednostki sekcji wylewania, jeśli użytkownicy zaczną udostępnianie, wyczytywanie lub wysyłanie. Wcześniej (i gdy opcja XS_CALCULATE_POUR_UNITS_ON_SHARING miała wartość FALSE), każdy użytkownik musiał uruchomić polecenie Przelicz sekcje wylewania w swojej lokalnej wersji modelu udostępnionego, gdy potrzebne były aktualne informacje dotyczące jednostki sekcji wylewania. Jednostki sekcji wylewania są obecnie wyświetlane na liście zmian udostępniania w dolnym okienku Tekla Structures. Na liście znajdują się zmiany po wczytaniu zmian modelu z usługi udostępniania. Zestawy prętów w jednostkach sekcji wylewania Obecnie Tekla Structures sprawdza tylko nowe i zmodyfikowane zestawy prętów podczas obliczania jednostek sekcji wylewania. Poprawia to Informacje o wersji Tekla Structures Ulepszenia dotyczące zarządzania wylewaniem

62 wydajność. Wcześniej po uruchomieniu polecenia Przelicz sekcje wylewania były sprawdzane wszystkie zestawy prętów Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag Wprowadzono wiele istotnych ulepszeń w znakach, zwłaszcza dotyczących umieszczania znaków i obsługi zawartości rysunków. Dostępne jest nowe narzędzie rysowania Menedżer zawartości rysunku do szybkiego sprawdzania zawartych na rysunku obiektów modelu i powiązanych znaków oraz do dodawania znaków. Obecnie można też dodawać uwagi powiązane i znaki spoiny modelu do kilku obiektów lub spoin modelu za jednym razem i w prosty sposób zaznaczać wszystkie znaki elementów i znaki spoin. Istnieje nowa opcja do ukrywania znaków spoin oraz wprowadzono ulepszenia wyrównania tekstu. Menedżer zawartości rysunków - sprawne zarządzanie zawartością rysunku Tekla Structures 2018 zawiera narzędzie Menedżer zawartości rysunku - nowe interaktywnych narzędzie do sprawdzania i edytowania znaków, uwag i obiektów modelu w bieżącym rysunku. Użyj narzędzia Menedżer zawartości rysunku, aby szybko i łatwo: wybierać odpowiednią zawartość do celów sprawdzenia i edycji oraz jednocześnie przeprowadzać docelowe czynności dotyczące jednego lub wielu obiektów modelu bądź znaków; dodawać, modyfikować i usuwać znaki obiektu modelu, w tym uwagi powiązane; dodawać znaki spoin do spoin modelu na rysunkach, co nie było możliwe w starszych wersjach Tekla Structures; podświetlać obiekty lub znaki; sprawdzać, ile znaków mają obiekty modelu w jednym widoku lub całym rysunku; dodawać inną zawartość do obiektów modelu w zależności od typu obiektu, na przykład linie wymiarowe prętów zbrojeniowych; Zmiana sposobu wyświetlania obiektów modelu na rysunkach i modyfikowania właściwości znaków Ukrywanie/wyświetlanie obiektów modelu na rysunku Za pomocą tego nowego narzędzia można unikać duplikowanych, brakujących lub fałszywych informacji, oraz skutecznie sprawdzać, czy wszystkie niezbędne Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

63 zawartości istnieją, bez konieczności ręcznego przeglądania wszystkich obiektów rysunku. Aby otworzyć narzędzie Menedżer zawartości rysunku, najpierw otwórz rysunek i kliknij Menedżer zawartości rysunku w panelu bocznym. Następnie kliknij Pokaż, aby wypełnić listę Menedżer zawartości rysunku. Jeśli nie chcesz wyświetlać listy wszystkich obiektów modelu, ogranicz wybór przez wybranie określonych widoków rysunku, obszarów modelu lub wielu obiektów, a następnie kliknij Pokaż. Menedżer zawartości rysunku wyświetli listę obiektów modelu oraz powiązane zawartości znaku i poda całkowitą liczbę znaków. Dostępne Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

64 dane zależą od typu obiektu. Uwagi powiązane są również uwzględniane i liczone jako znaki. Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

65 Następujące typy obiektów modelu są dostępne w narzędziu Menedżer zawartości rysunku, jeśli istnieją w rysunku i ustawiono je jako widoczne w rysunku Właściwości widoku : Zespoły Elementy Spoiny Śruby Zbrojenie Obiekty wylewane Elementy sąsiednie Aby utworzyć listę obiektów modelu ukrytych w panelu Menedżer zawartości rysunku, kliknij Pokaż ukryte elementy. Spowoduje to wyświetlenie na liście obiektów modelu, które są wyświetlane w modelu za pomocą ukrytych linii. Aby zaznaczyć i podświetlić wybrane elementy lub znaki we wszystkich widokach rysunku, w których są widoczne, kliknij wszystkich widokach. Pokaż we Aby odświeżyć informacje o znaku w narzędziu Menedżer zawartości rysunku, kliknij Aktualizuj. Aby wybrać i podświetlić obiekty modelu lub znaki w rysunku, wybierz obiekty w narzędziu Menedżer zawartości rysunku i zmień wybór z obiektu na znak, używając przełącznika. Gdy wybór obiektów modelu jest aktywny, ten przełącznik ma kolor czarny, a gdy aktywny jest wybór znaku, przełącznik ma kolor żółty. Wybrane znaki: Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

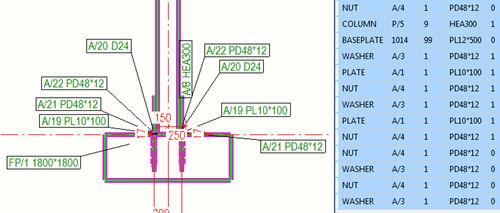

66 Wybrane elementy: Aby poszukać konkretnych obiektów modelu i utworzyć ich listę, użyj pola wyszukiwania. Aby zwinąć lub rozwinąć kategorie obiektów modelu, użyj przycisków strzałek. Aby posortować właściwości znaków w kolejności alfabetycznej, kliknij nagłówek kolumny. Aby dodać znaki, najpierw wybierz na liście Menedżer zawartości rysunku obiekty, wymagające znaków, aby wybór obiektów modelu był aktywny. Następnie kliknij prawym przyciskiem myszy w modelu i wybierz jedną z poniższych opcji: Dodaj uwagę powiązaną Dodaj znak elementu Dodaj znak spoiny Dodaj znak --> Znak zbrojenia Dodaj znak --> Znak wymiaru Dodaj znak --> Znak wymiaru z etykietą Tekla Structures tworzy znaki lub uwagi dla wybranych obiektów. Aby zaktualizować informacje o znakach, kliknij Aktualizuj. Należy pamiętać, że Menedżer zawartości rysunku nie obsługuje zliczania znaków wymiarów i znaków wymiarów z etykietą. Należy pamiętać, że w przypadku jednoczesnego wybrania kilku obiektów modelu, gdy niektóre z wybranych obiektów mają już znaki, zawartość istniejących znaków nie zmieni się. Aby usunąć znaki, zaznacz jeden lub kilka obiektów w narzędziu Menedżer zawartości rysunku, użyj przełącznika, aby wybrać tylko znaki, a Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

67 następnie naciśnij klawisz Delete na klawiaturze. Zaktualizuj informacje na temat znaku, klikając Aktualizuj. Aby ukryć obiekty modelu, wybierz obiekty modelu na liście Menedżer zawartości rysunku, kliknij na rysunku prawym przyciskiem myszy i wybierz Ukryj/Pokaż --> Ukryj na widoku rysunku lub Ukryj na rysunku. Aby zmienić sposób wyświetlania obiektów modelu na rysunkach, wybierz obiekty na liście Menedżer zawartości rysunku, kliknij w modelu prawym przyciskiem myszy i wybierz Właściwości... Aby zmienić właściwości znaków, wybierz obiekty na liście, aktywuj wybór znaku, naciśnij i przytrzymaj klawisz Shift i kliknij dwukrotnie znak. Jeśli chcesz wyświetlić listę niektórych znaków, takich jak znaki spoin, ale nie wyświetlać znaków na rysunku, użyj pierwszej opcji koloru w oknie dialogowym właściwości znaku spoiny, aby wyświetlić znaki jako niewidoczne. W tym celu najpierw wybierz obiekty spoiny na liście Menedżer zawartości rysunku, aktywuj wybór znaku, kliknij prawym przyciskiem myszy i wybierz Właściwości... i zmień kolor tekstu i linii znaku spoiny. Aby uzyskać więcej informacji na temat narzędzia Menedżer zawartości rysunku, zobacz Drawing content manager: Ulepszone umieszczenie znaku Znaki teraz są automatycznie umieszczane zgodnie z nowym algorytmem umieszczania znaków, jeśli nowa specyficzna dla modelu opcja zaawansowana XS_MARK_INTELLIGENT_PLACING ma wartość TRUE, która jest również wartością domyślną. Nowe umieszczanie próbuje uniknąć przecinania się linii odniesienia, a także powoduje umieszczenie znaków w wyraźniejszy sposób. Opcja XS_MARK_INTELLIGENT_PLACING jest dostępna w kategorii Znaki: ogólne w oknie dialogowym Opcje zaawansowane. Nowy algorytm ma zastosowanie do wszystkich znaków i uwag powiązanych, z wyjątkiem znaków spoin. Wcześniej: Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

68 W Tekla Structures 2018: Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

69 Nawet jeśli opcja XS_MARK_INTELLIGENT_PLACING ma wartość FALSE, wciąż można porządkować znaki i uwagi powiązane za pomocą następujących dwóch poleceń na wstążce: Rozmieść znaki : Automatyczne rozmieszczenie znaków i uwag powiązanych ma na celu unikanie przecinania linii odniesienia. Wynik zależy również od ustawień ochrony i marginesów wyszukiwania. Wyrównaj znaki : Automatyczne wyrównanie znaków i uwag powiązanych, które są blisko siebie, układając je i rozmieszczając równomiernie. Dwa nowe polecenia są także dostępne poprzez pole Szybkie uruchamianie. Należy pamiętać, że polecenia te nie działają w przypadku znaków spoin. Polecenia Blisko bieżącego położenia i Ignoruj bieżące położenia działają teraz także w przypadku znaków stałych. Obiekty przeniesione zachowają swój stały stan. Wcześniej te polecenia działały tylko w przypadku znaków dowolnych. Obecnie polecenie Ignoruj bieżące położenia przesuwa również punkty bazowe znaku prętów zbrojeniowych do pierwotnego położenia. Ulepszono również położenie kwadrantu znaku. W przypadku wybrania wszystkich czterech punktów narożnych w oknie dialogowym Umieszczenie znaku elementu zostanie użyte ulepszone automatyczne umieszczanie znaków i Tekla Structures poszuka najbliższego kwadrantu z pustą przestrzenią. Należy pamiętać, że w przypadku używania wysokich wartości Margines wyszukiwania i Minimalna odległość w oknie dialogowym Umieszczenie znaku elementu umieszczania znaków nie działa wydajnie. W przypadku nadania nowej opcji zaawansowanej XS_MARK_PLACING_ANGLE_CLOSE_TO_45_DEGREES wartości TRUE (domyślna), znaki z liniami odniesienia są umieszczane pod kątem 45 stopni, jeśli zezwalają na to ustawienia ochrony. Ta specyficzna dla modelu opcja zaawansowana znajduje się w kategorii Znaki: ogólne w oknie dialogowym Opcje zaawansowane. W przypadku nadania nowej opcji zaawansowanej XS_MARK_INTELLIGENT_POST_FREEPLACE_NEARBY wartości TRUE (domyślna) Tekla Structures najpierw umieszcza znaki, unikając przecinania linii odniesienia, a następnie uruchamia polecenie umieszczania w pobliżu, które zapewnia, że położenia znaku są zgodne z ustawieniami ochrony. W przypadku nadania tej opcji zaawansowanej wartości FALSE wykonywane jest sprawdzanie przecięcia znaków, ale polecenie umieszczania w pobliżu Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

70 nie jest wykonywane, więc niektóre ustawienia ochrony mogą nie być przestrzegane. Ta specyficzna dla modelu opcja zaawansowana znajduje się w kategorii Znaki: ogólne w oknie dialogowym Opcje zaawansowane. Aby uzyskać więcej informacji na temat umieszczania znaków i ustawień ochrony, zobacz Define object protection and placement settings in drawings. Ulepszony sposób wybierania znaków elementu Za pomocą nowego polecenia Wybierz znaki elementu w menu podręcznym rysunku można wybierać znaki elementu wybranych elementów i na przykład modyfikować wszystkie te znaki za jednym razem względnie usunąć je, naciskając klawisz Delete na klawiaturze. Polecenie Wybierz znaki elementu wybiera znaki elementu z bieżącego widoku rysunku lub z wszystkich widoków rysunku zależnie od wyboru. Ta metoda jest łatwiejsza niż wyszukiwanie potrzebnych znaków w całym rysunku i późniejsze modyfikowanie ich, zwłaszcza w przypadku bardzo dużych modeli. Polecenie to zastępuje stare polecenie Usuń znaki elementu. Nowy sposób wybierania znaków spoin na rysunkach Za pomocą nowego polecenia Wybierz znaki spoin w menu podręcznym rysunku można wybierać znaki dla wybranych spoin i na przykład modyfikować wszystkie te znaki za jednym razem względnie usunąć je, naciskając klawisz Delete na klawiaturze. Polecenie Wybierz znaki spoin wybiera znaki spoin z bieżącego widoku rysunku lub z wszystkich widoków rysunku zależnie od wyboru. Należy pamiętać, że to polecenie nie będzie wybierać znaków spoin, które zostały dodane ręcznie na rysunku za pomocą polecenia wstążki Znak spoiny. Wybiera ono tylko znaki spoin, które zostały utworzone w modelu. Dodawanie znaków spoin modelu na rysunkach Obecnie można ręcznie dodawać znaki spoin modelu w otwartych rysunkach, jeśli model zawiera znaki spoin. Aby dodać znaki spoin, należy ustawić spoiny jako widoczne we właściwościach widoku. Najpierw wybierz spoiny modelu, do których chcesz dodać znaki spoin, na przykład za pomocą przełącznika wyboru Wybierz spoiny i wyboru obszarem lub listy Menedżer zawartości rysunku. Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

71 Po wybraniu spoin kliknij prawym przyciskiem myszy i wybierz Dodaj znak spoiny. Należy pamiętać, że w przypadku dodania znaku spoiny za pomocą menu podręcznego, jest on teraz widoczny, nawet jeśli jego rozmiar spoiny jest mniejszy niż minimalny rozmiar spoiny określony w ustawieniach widoku rysunku. Oprócz limitu rozmiaru spoiny także opcja zaawansowana XS_OMITTED_WELD_TYPE może ukryć znaki spoin. Dodawanie uwag powiązanych do kilku obiektów modelu za jednym razem Obecnie można dodawać uwagi powiązane do kilku obiektów modelu na raz na otwartych rysunkach: Wcześniej było to tylko możliwe w rysunkach zestawczych. Obecnie dotyczy to wszystkich typów rysunków. Najpierw wybierz obiekty modelu, do których chcesz dodać uwagi powiązane, na przykład za pomocą przełącznika wyboru Wybierz elementy na rysunkach i wyboru obszarem lub listy Menedżer zawartości rysunku. Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

72 Po wybraniu obiektów modelu kliknij prawym przyciskiem myszy i wybierz Dodaj uwagę powiązaną. Przełącznik wyboru do wybierania uwag powiązanych Obecnie można używać przełącznika Wybierz oznaczenia do wybierania uwag powiązanych. Przełącznik Wybierz tekst jedynie teksty. już nie wybiera uwag, a Wyświetlanie/ukrywanie znaków spoin w ukrytych elementach We właściwościach spoiny na widoku rysunku istnieje nowe ustawienie Spoiny w ukrytych elementach mające następujące opcje wyświetlania i ukrywania znaków spoin ukrytych elementów (wyświetlanych za pomocą linii ukrytych) na rysunkach: Brak: Jeśli element jest ukryty, nie jest rysowany znak spoiny. Budowa: Jeśli element jest ukryty, rysowane są znaki spoin dla spoin na budowie. Warsztat: Jeśli element jest ukryty, rysowane są znaki spoin dla spoin warsztatowych. Oba: Znaki spoin są zawsze rysowane dla ukrytych elementów. Wyrównywanie tekstu w znakach, uwagi i tekstach Ustawienie Dopasowanie istniejące już dla tekstów, jest teraz także dostępne dla znaków i uwag powiązanych. Nowa opcja Linia odniesienia automatycznie wyrównuje tekst do końca linii odniesienia. Ustawienie Dopasowanie jest dostępne dla następujących typów znaków: znaki śruby, znaki połączenia, znaki elementów, znaki elementów sąsiednich, znaki obiektów wylewanych, znaki zbrojenia, znaki zbrojenia sąsiedniego, scalone znaki zbrojenia i znaki wykończenia powierzchni. Informacje o wersji Tekla Structures Nowy sposób zarządzania zawartością rysunku i inne ulepszenia dotyczące znaków i uwag

73 1.11 Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania Można teraz dostosowywać strzałki linii wymiarowej, zmienić rozmiar strzałki wymiaru dla wszystkich typów strzałki i dodawać właściwości obiektu wylewanego w etykietach wymiarów. Wymiary prostych prętów zbrojeniowych są teraz przytwierdzone na końcach prętów. Wprowadzono też pewne aktualizacje w aplikacji Wymiarowanie grupy prętów. Dostosowywanie strzałek linii wymiarowej Jeżeli żaden z domyślnych typów strzałki linii wymiarowej nie pasuje do Twoich potrzeb, możesz teraz tworzyć własne strzałki. Najpierw otwórz plik dimension_arrows.sym w edytorze symboli, utwórz nowy typ strzałki i zapisz plik. Plik znajduje się w środowisku Common (...ProgramData:\TeklaStructures\<version>\Environments \common\symbols) lub w Twoim środowisku w folderze \symbols. Następnie należy dodać położenie nowego symbolu do pliku konfiguracyjnego dimension_arrows.txt w tym samym folderze. Ten Informacje o wersji Tekla Structures Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania

74 plik określa, które strzałki są dostępne do użycia w danym środowisku. Na przykład, jeśli numer pozycji to 4, wówczas dodaj 000,001,002,003,004. Nie ma już potrzeby rozciągania grotów strzałek wymiaru, ponieważ plik dimension_arrows.sym w środowisku Wspólny został zaktualizowany i umożliwia prawidłowe wyświetlanie strzałek w skali 1:1. Utwórz mapę bitową dla nowego typu strzałki w folderze..\programdata \Tekla Structures\<version>\Bitmaps na swoim komputerze zgodnie z konwencją nazewnictwa dr_dialog_dim_arrow_type_004.bmp. Na koniec uruchom ponownie Tekla Structures. Teraz po otwarciu okna dialogowego Właściwości wymiaru nowy typ strzałki powinien być widoczny na liście Strzałka. Aby uzyskać więcej informacji na temat dostosowywania strzałek linii wymiarowej, zobacz Customize dimension line arrows. Informacje o wersji Tekla Structures Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania

75 Nowe typy strzałek wymiaru Niektóre nowe typy strzałek wymiaru zostały dodane do zestawu symboli strzałek. Zobacz ilustrację poniżej. Każdy symbol ma podstawę 10 pikseli, dzięki czemu można je łatwo skalować w razie potrzeby. Zmiana rozmiaru strzałki wymiaru Obecnie można zmieniać rozmiar strzałki wymiaru dla wszystkich typów strzałki wymiaru w oknie dialogowym Właściwości wymiaru. Informacje o wersji Tekla Structures Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania

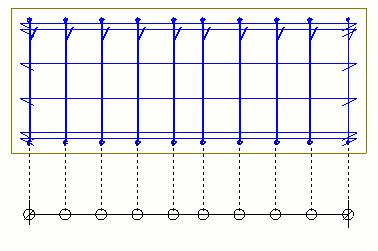

76 Wymiary prętów zbrojeniowych przytwierdzone do końców prętów zbrojeniowych Wymiary prostych prętów zbrojeniowych są teraz przytwierdzić na końcach prętów zbrojeniowych, a nie w środku grupy prętów. Właściwości obiektu wylewanego dostępne w etykietach wymiaru Obecnie można dodać właściwości obiektu wylewanego do etykiet linii wymiarowej powiązanych z obiektami wylewanymi na rysunkach zestawczych. Należy pamiętać, że etykiety wymiarów, które zostały utworzone na wymiarach Informacje o wersji Tekla Structures Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania

77 obiektu wylewanego przed tym ulepszeniem, nie będą działać, a więc muszą być ponownie utworzone. Ulepszenia dotyczące właściwości reguły wymiarowania Obecnie można określić różne ustawienia linii wymiarowej dla każdej strony (Góra, Dół, Lewy i Prawy) w oknie dialogowym Właściwości zasady Informacje o wersji Tekla Structures Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania

78 wymiarowania. W tym celu należy usunąć zaznaczenie nowego pola wyboru Tak samo ze wszystkich stron. W przypadku wybrania Tak samo ze wszystkich stron po wszystkich stronach używane są ustawienia z tego samego pliku właściwości wymiarów. Lista do wybierania właściwości wymiaru pionowego została usunięta. Aby uzyskać więcej informacji na temat właściwości reguł wymiarowania, zobacz Dimensioning rule properties. Ulepszenia wymiarowanie grupy prętów zbrojeniowych Na zakładce Parametry można teraz wybrać położenie znaku. Dostępne opcje: Automatycznie: Znak 1 znajduje się nad tekstem wymiaru, gdy wymiar jest nad elementem, a pod tekstem wymiaru, gdy wymiar jest pod elementem. Nad tekstem wym.: Znak 1 zawsze znajduje się nad tekstem wymiaru. Poniżej linii wym.: Znak 1 zawsze znajduje się pod linią wymiarową. Podczas umieszczania znaku rozmiar czcionki tekstu wymiaru nad tekstem i wartości odstępu określone w zakładce Ustawienia zaawansowane są uwzględniane dla obu pozycji. To ustawienie jest dostępne tylko dla nieradialnych typów oznaczeń. Informacje o wersji Tekla Structures Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania

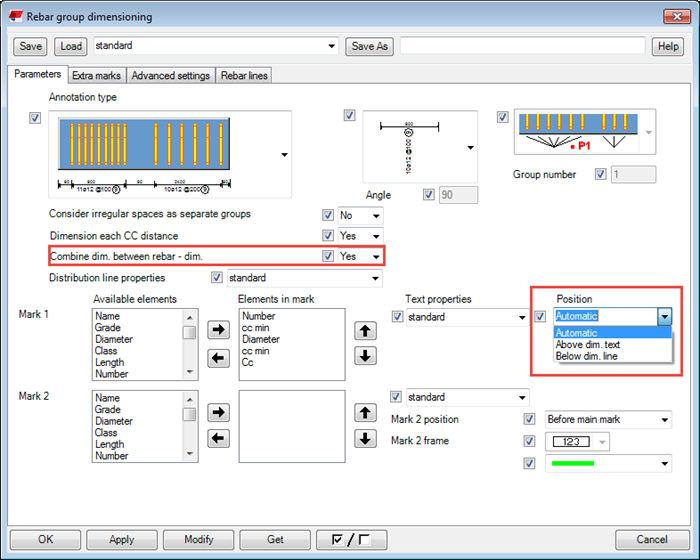

79 Na zakładce Parametry znajduje się nowa opcja Połącz wymiar między prętami - wym. umożliwiająca łączenie wymiarów rozstawu między dwoma grupami prętów z wymiarami grupy prętów, w której rozstaw jest taki sam jak odległość między grupami. Łączy też linię wymiarową pierwszej/ostatniej grupy z odległością do końca elementu, jeśli odległość granicy jest taka sama jak rozstaw grupy prętów. Przykład W poniższym przykładzie pierwszy wymiar od góry przedstawia grupę prętów zbrojeniowych (kolor niebieski) za pomocą odległości między grupami (kolor zielony), plus odległości do końców elementu (kolor szary). Wymiary nie są łączone. Drugi wymiar przedstawia tę samą sytuację z oznaczonymi równościami między rozstawem grupy prętów rysunku (cc) i odległościami między grupami. Należy pamiętać, że odległość do końca elementu po lewej stronie nie jest taka sama jak odstęp, a zatem wymiary nie są łączone. W przypadku trzeciego wymiaru zastosowano nowy typ łączenia Uwzględnij te same rozstawy. Zielone odległości między dwiema niebieskimi grupami prętów zostały połączone z grupą, która ma taki sam rozstaw (cc) jak odległość między grupami. Łączenie zastosowano również do szarej odległość do końca elementu, ponieważ odległość do końca elementu jest taka sama jak rozstaw (cc) grupy sąsiednich grup prętów. Na zakładce Dodatkowe znaki, na której można tworzyć dodatkowe znaki przed i za linią wymiarową, etykiety pola listy Pozycja zbrojenia i Informacje o wersji Tekla Structures Dostosowane strzałki linii wymiarowych oraz inne ulepszenia wymiarowania

80 Właściwości tekstu są teraz lepiej rozmieszczone w oknie dialogowym i istnieją dla obu znaków. Aby uzyskać więcej informacji na temat narzędzia Wymiarowanie grupy prętów, zobacz Dimension rebars with Rebar group dimensioning application: 1.12 Inne ulepszenia w rysunkach Wprowadzono wiele drobnych, ale istotnych nowych funkcji i ulepszeń na rysunkach w Tekla Structures 2018, na przykład w symbolach otworów/wnęk w złożonych geometriach, w przyciąganiu, filtrowaniu, w narzędziu Edytor układu, spoinach, liniach wzoru, etykietach siatek użytkownika i w drukowaniu. Otwieranie rysunków jest obecnie znacznie szybsze. Szybsze otwieranie rysunków Obecnie znacznie szybsze jest otwieranie rysunków takich jak zestawcze z widokami 3D, zawierających kilka wnęk i otworów, oraz kilka nakładających się obiektów. Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

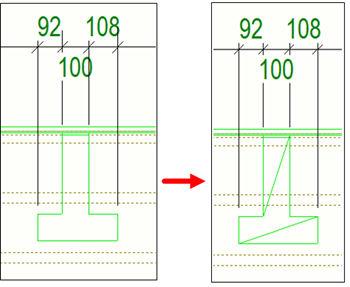

81 Symbole otworów i wnęk widoczne w złożonych geometriach Złożone geometrie, np. otwory w kształcie litery T i prostokątne kształty, mogą być teraz oznaczane za pomocą linii otworu i wnęki. Ulepszenia przyciągania Ustawienia przełącznika przyciągania są obecnie zapisywane w trybie rysunku Obecnie po aktywowaniu zestawu przełączników przyciągania na rysunku i zapisaniu rysunku, a następnie ponownym otwarciu tego samego lub innego rysunku, ten sam zestaw przełączników przyciągania będzie wciąż aktywny. Wcześniej ustawienia przełącznika przyciągania nie były zapisywane w trybie rysunku. Przyciąganie do środka okręgów Na rysunkach można teraz przyciągać do środka okręgów utworzonych w modelu za pomocą cięć wielobocznych. Przyciąganie do środka umożliwia prostsze tworzenie wymiarów, ponieważ znajdowanie punktu środkowego jest proste. Aby punkt przyciągania znajdował się w środku okręgów, nadaj tej opcji zaawansowanej XS_ADD_SNAPPING_SYMBOL_TO_CIRCLES wartość TRUE w kategorii Właściwości rysunku okna dialogowego Opcje zaawansowane. Wartością domyślną jest FALSE. W przypadku zmiany wartości należy ponownie otworzyć rysunek. Należy pamiętać, że rysunki zestawcze nie obsługują tego z powodu potencjalnych problemów z wydajnością. Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

82 Tworzenie filtra do wybierania wielu obiektów rysunku Po ustawieniu wartości w reguły filtra rysunku można teraz wybrać wiele obiektów rysunku za pomocą nowej opcji Wybór wielokrotny z rysunku. Wybierz kilka obiektów w rysunku, po czym kliknij środkowym przyciskiem myszy, aby zakończyć wybieranie. W polu Wartość w wierszu filtru pojawią się rozdzielone spacjami bieżące wartości wybranych obiektów. Wybór obszarem działa obecnie w czasie filtrowania. Aby uzyskać więcej informacji na temat filtrów na rysunkach, zobacz Create new filters. Dodatkowe rozmiary spoiny dla złożonych typów spoiny Obecnie można wprowadzić dodatkowy rozmiar spoiny w ręcznych spoinach rysunku w przypadku typów spoin złożonych i. Spoina złożona jest kombinacją więcej niż jednego typu spoiny we wspólnym pojedynczym połączeniu spawanym. Aby uzyskać więcej informacji na temat spoin rysunku, zobacz Welds in drawings. Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

83 Nowe polecenie do zamykania trybu rysunku Teraz dostępnych jest więcej opcji umożliwiających zamykanie bieżącego rysunku oraz powrót do modelu: Przejdź do menu Plik i kliknij Zamknij tryb rysunku. Jeśli w aktualnie otwartym rysunku wprowadzono zmiany, Tekla Structures wyświetli monit z pytaniem o zapisanie zmian wprowadzonych w aktualnie otwartym rysunku. W tym polu komunikatu można też oznaczyć rysunek jako gotowy do wydania i utworzyć zrzut ekranu rysunku. Ulepszenia edytora układu Dodanie brakującego układu rysunku Obecnie, gdy zostanie otwarty Edytor układu w otwartym rysunku, a Twój rysunek nie ma określonego układu rysunku, pojawi się ostrzeżenie z list układów dostępnych do wybrania. Tabele i inne definicje układów w wybranym układzie rysunku zostaną zastosowane do otwartego rysunku. Jest to przydatne, jeśli na przykład przypadkowo usunięto układ rysunku z właściwości rysunku. Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

84 Ulepszone offsety przytwierdzenia Poprawiono dokładność offsetów wyświetlanych w narzędziu Edytor układu w środowisku US Imperial. Edytor układu wyświetla teraz ramkę rysunku, do której są przytwierdzone szablony. Jest to najbardziej widoczne w środowisku US Imperial, w którym ramka nie jest w tym samym położeniu jak niebieska ramka rysunku. Lista tabel edytora układu o zmiennej wielkości Obecnie można zmieniać pionowy rozmiar listy tabeli w panelu Edytor układu. Po ustawieniu wskaźnika myszy nad paskiem rozdzielającym listy Dostępne tabele i Bieżące tabele zostanie wyświetlona strzałka i można przystąpić do zmiany rozmiaru, przeciągając pasek w górę lub w dół. Ukrycie skali i obrotu Opcje Skala i Obrót w panelu Edytor układu są teraz wyłączone, jeśli nie mają zastosowania do wybranej tabeli. Wcześniej były one ukryte. Czasami może to być pomocne podczas wybierania tabel na panelu. Ulepszenia etykiet siatki użytkownika Wcześniej dostosowane etykiety siatki rysunku utworzone za pomocą polecenia Etykiety siatki nie były widoczne dla wszystkich linii siatki, jeśli linie były skośne. Ten problem został usunięty. Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

85 Istnieje nowa opcja Wyrównaj do linii w oknie dialogowym Właściwości zaawansowanych etykiet siatki. Po wybraniu Tak etykiety pionowych i skośnych linii siatki są obracane do uzyskania wyrównania z liniami siatki. Nowe linie wzoru W wersji 2018 dodano następujące typy linii wzoru w środowiskach Common, US imperial i US metric: CityLimits: DoubleFaceConcBarrier: Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

86 FreeAccessRow GovernmentLine: HedgeLine: LimitedAccessRow: SingleFaceConcBarrier: TreeLine: Ustawienia widoku są teraz prawidłowo zapamiętywane W widokach rysunku zapamiętywane są teraz właściwości użyte do utworzenia widoku i wyświetlana jest w nich nazwa pliku właściwości w oknie dialogowym właściwości widoku, jeśli plik właściwości pasuje do zestawu właściwości w oknie dialogowym. Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

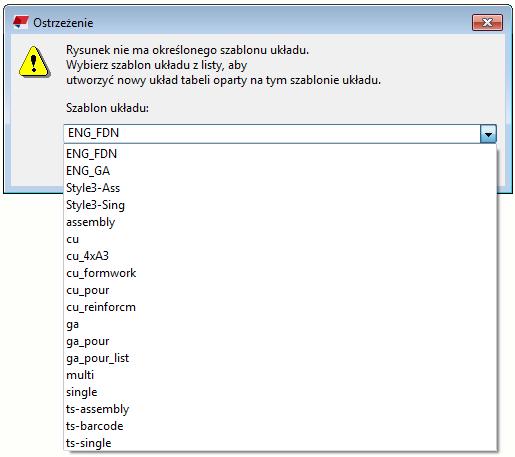

87 Nowy komunikat ostrzegawczy dotyczący zespołów betonowych Tekla Structures wyświetla teraz komunikat ostrzegawczy, jeśli próbujesz usunąć lub zmodyfikować główny element zespołu betonowego, który występuje na jakimś rysunku. Ulepszenia drukowania Wprowadzone kilka ulepszeń drukowania i możliwości korzystania z okna dialogowego drukowania: Nazwa pierwszej kolumny kolorów na zakładce Właściwości linii została zmieniona na Kolor obiektu, aby lepiej opisywała znaczenie kolorów. Kolory są obecnie w takiej samej kolejności, jak na innych listach kolorów dla różnych obiektów w Tekla Structures. Pola kolorów mają obecnie podpowiedzi wskazujące nazwę koloru obiektu oraz, co się stanie po kliknięciu pól kolorów. Zakładka Właściwości linii jest bardziej zwarta, dzięki czemu elementy sterujące kolorami mieszczą się w oknie dialogowym i nie ma konieczności przewijania. W przypadku zmiany ustawień drukowania, gdy jest widoczny podgląd, ponowne generowanie podglądu ma miejsce tylko wtedy, gdy zmiany ustawień wpływają na wynik podglądu. Na przykład zmiana przedrostek lub przyrostka nazwy pliku nie uruchamia ponownego generowania podglądu. Okno dialogowe Drukuj rysunki jest wyświetlane szybciej niż poprzednio. Teraz można rejestrować makra w oknie dialogowym Drukuj rysunki. Aby zachować spójność ze starą metodą drukowania, skalowanie nie ma już wpływu na linie o grubości 0. Jeśli wybierzesz opcję Dopasuj do papieru i nadasz opcji Format papieru wartość Auto, rysunek zostanie przeskalowany w celu dopasowania do automatycznie wybranego rozmiaru papieru. Poprzednio wydruk nie był skalowany. Informacje o wersji Tekla Structures Inne ulepszenia w rysunkach

88 Do tej pory można było drukować do pojedynczego pliku bez nadawania mu nazwy. Teraz należy wprowadzić nazwę pliku, aby móc drukować. Poprzednio w raportach PDF było na stałe zapisane, że czcionki nie mają być osadzane, co powodowało nieprawidłowe wyświetlanie tekstu w niektórych językach. Obecnie opcje raportu PDF są wczytywane z plików ustawień o nazwie report.pdfprintoptions.xml (plik ustawień zapisywany pod nazwą report w oknie dialogowym drukowania). Plik ustawień może się znajdować w dowolnym z położeń, w których są zazwyczaj zapisywane pliki PdfPrintOptions.xml. Umożliwia to włączenie opcji Osadź czcionki w przypadku języków, które tego wymagają. Jeśli takie pliki nie istnieją, używane są na stałe określone opcje domyślne. Jeśli chcesz, aby w raportach PDF były osadzane czcionki w celu lepszej obsługi znaków specjalnych (lub na potrzeby innych włączonych opcji), zapisz ustawienia z okna dialogowego Drukuj rysunki pod nazwą report i przenieś powstały plik report.pdfprintoptions.xml do folderu XS_PROJECT, XS_FIRM lub XS_SYSTEM. Wcześniej w oknie dialogowym Drukuj rysunki sprawdzana była jedynie opcja zaawansowana XS_INP dla plików typu linii. To mogło powodować użycie różnych stylów linii w trybie rysunku i na wydrukach, jeśli pliki typu linii były umieszczone w innym miejscu. Obecnie podczas drukowania pliki typów linii będą wyszukiwane w folderze modelu oraz w położeniach określonych przez opcje zaawansowane XS_PROJECT, XS_FIRM, XS_SYSTEM oraz XS_INP w powyższej kolejności. W oknie dialogowym Drukuj rysunki, podgląd nazwy pliku nie pokazuje błędnego pierwszego podkreślenia zdefiniowanego w przedrostku. Poprawiono wiele błędów, co poprawiło niezawodność drukowania. Aby uzyskać więcej informacji na temat drukowania, zobacz Print to a.pdf file, plot file (.plt) or printer Ulepszenia edytora szablonów 3.6 Edytor szablonów został zaktualizowany do wersji 3.6. Jeszcze bardziej ulepszono funkcjonalności Edytora szablonów i obecnie jednocześnie można Informacje o wersji Tekla Structures Ulepszenia edytora szablonów 3.6

89 mieć kilka otwartych okien dialogowych, otwierać nowe szablony w nowych oknach aplikacji, wyszukiwać atrybuty i wiele więcej. Otwieranie wielu okien dialogowych edytora szablonów i nowe pliki szablonów Obecnie jednocześnie można mieć otwartych wiele okien dialogowych. Dzięki temu przełączanie między polami wartości i kopiowanie wartości jest znacznie szybsze. Obecnie nowy plik szablonu jest otwierany w nowym oknie aplikacji edytora szablonów. Wcześniej nowy plik szablonu był otwierany w bieżącym oknie aplikacji. Wyszukiwanie atrybutów Obecnie można wyszukiwać nazwy i opisy atrybutów na liście atrybutów. Można wpisać dowolną część nazwy atrybutu. Nie musi to być początkowy fragment. W wyszukiwaniu są równie uwzględniane opisy atrybutów, w tym Informacje o wersji Tekla Structures Ulepszenia edytora szablonów 3.6

90 przetłumaczone opisy. Lista atrybutów jest filtrowana na bieżąco podczas wpisywania w polu wyszukiwania. Informacje o wersji Tekla Structures Ulepszenia edytora szablonów 3.6

91 Przeglądarka zawartości Obecnie można rozwijać i zwijać drzewo Przeglądarka zawartości bez uprzedniego oddokowywania go. Obecnie można określić, które obiekty można wybierać w obszarze roboczym (tekst, linie, pola, symbole itp.). Wcześniej możliwe było jedynie włączanie i wyłączanie widoczności tych obiektów w drzewie Przeglądarka zawartości. Edytor szablonów 3.6 zawiera też nowy pasek narzędzi wyboru dla obiektów. Informacje o wersji Tekla Structures Ulepszenia edytora szablonów 3.6

92 Nowy pasek narzędzi wyrównania Dodano nowy pasek narzędzi zawierający polecenia do wyrównywania wybranych obiektów do górnego, prawego, lewego lub dolnego obiektu. Poprzednio te polecenia istniały tylko w menu Edytuj. CopyField Teraz można za pomocą CopyField skopiować rzeczywistą wartość wyjściową. Wcześniej można było jedynie skopiować formułę pola i użyć jej do obliczenia wartości. Jeśli CopyField może uzyskać wartość z tego samego komponentu, w którym jest, wtedy używana jest ta wartość. W przypadku użycia CopyField w nagłówku lub nagłówku strony, wówczas wartość jest wyszukiwana z kolejnych komponentów. W przypadku użycia CopyField w stopce lub stopce strony, wówczas wartość jest wyszukiwana z poprzednich komponentów. Informacje o wersji Tekla Structures Ulepszenia edytora szablonów 3.6

93 W przypadku użycia CopyField w wierszu, wartość jest najpierw wyszukiwana z poprzednich komponentów, a jeśli nie zostanie znaleziona, z następnych komponentów. Obcięte wartości oznaczone jako *** Jeśli wyjściowa wartość pola nie mieści się w komórce, trzy gwiazdki (***) wskazują, że wartość została ucięta. Na przykład, gdy szablon ma długość wartości ograniczoną do 10 znaków, a wyjściowa wartość ma 11 znaków lub więcej, na końcu wartości pojawi się ***. Wcześniejszą trudno było stwierdzić, czy część wartości został ukryta. Przerwanie za pomocą Esc Naciśnięcie klawisza Esc na klawiaturze kończy teraz bieżącą operację. Wcześniej naciśnięcie klawisza Esc przerwało kopiowanie i wycinanie, ale nie przerwało przeciągania ani rozciągania. Automatyczne rozpoznanie opcji zaawansowanych w regułach Opcje zaawansowane można wybierać z formuły pola wartości okna dialogowego oraz z reguł wiersza okna dialogowego w taki sam sposób jak Atrybuty i Pola wartości. Elementy na liście wyboru będą dokładnie takie Informacje o wersji Tekla Structures Ulepszenia edytora szablonów 3.6

94 jak w pliku definicji, co oznacza, że wszystkie duże litery i znaki podkreślenia będą miały znaczenie. Przykład użycia: if GetValue("ADVANCED_OPTION.XS_IMPERIAL")=="TRUE" then ": X= "+format(getvalue("start_x"),"length","ft-frac", 1/16) + "ft-in" else ": X= "+format(getvalue("start_x"),"length","mm", 1)+" mm " endif Używanie nagłówków/stopek stron jako nagłówków/stopek kolumn Obecnie można używać nagłówków stron jako nagłówków kolumn w wyjściu szablonu. W tym celu wybierz nową opcję komponentu nagłówka Informacje o wersji Tekla Structures Ulepszenia edytora szablonów 3.6

95 strony Użyj kolumn. Stopki stron także mogą być używane jako stopki kolumn. Inne ulepszenia edytora szablonów Edytor szablonów nie jest już domyślnie minimalizowany. Typ atrybutu dla typu zawartości prętów ZBROJENIE był nieprawidłowy w oknie dialogowym Zawartość reguły. Ten problem został usunięty. Czasami elementy, które były niewidoczne w pliku DWG stawały się widoczne podczas importowania w szablonie rysunku Tekla Structures. Ten problem został usunięty. Definicje osobnego wiersza używające kolumn były traktowane jako części osobnych tabel. Ten problem został naprawiony i wiersze używające kolumn są teraz obsługiwane jak uprzednio, zatem wszystkie wiersze używające kolumn należą do tej samej tabeli. Ulepszono dokumentację Edytora szablonów, dzięki czemu informuje ona teraz, że funkcja IsSet jest też dostępna w przypadku formuł pól wartości. Nie ma jej wprawdzie na liście Funkcja, ale można ją wpisać ręcznie w polu formuły Rezerwuj następne wysłanie oraz inne ulepszenia Tekla Model Sharing W Tekla Model Sharing można teraz zarezerwować następne wysłanie w modelu udostępnionym. Można również utworzyć plan bazowy modelu za pomocą Narzędzie automatyzacji udostępniania. Rezerwuj następne wysłanie W Tekla Model Sharing można teraz zarezerwować następne wysłanie w modelu udostępnianym w celu wysłania zmian do usługi udostępniania. Rezerwowanie następnego wysłania jest przydatne, jeśli należy się upewnić, że inni użytkownicy nie będą zapisywać wprowadzonych zmian, które mogłyby Informacje o wersji Tekla Structures Rezerwuj następne wysłanie oraz inne ulepszenia Tekla Model Sharing

96 zastąpić zmiany wprowadzane przez Ciebie. Taką zmianą może być na przykład numeracja modelu lub tworzenia planu bazowego modelu, bądź inne zmiany, które muszą być dostępne dla wszystkich użytkowników modelu. Wszyscy użytkownicy modelu udostępnionego mogą rezerwować następne wysłanie, z wyjątkiem użytkowników mających rolę Obserwator. Aby zarezerwować następnego wysłanie, w menu Plik kliknij Udostępnianie --> Rezerwuj następne wysłanie. Polecenie Rezerwuj następne wysłanie otwiera okno dialogowe Rezerwuj następne wysłanie, w którym należy wprowadzić komentarz dotyczący dlaczego są rezerwowane wysłania. Kliknij Rezerwuj, aby zarezerwować wysłania. Gdy zarezerwujesz następne wysłanie, na ikonie Wyślij na pasku narzędzi szybkiego dostępu jest wyświetlana żółta strzałka u wszystkich użytkowników modelu. Inni użytkownicy nie mogą wykonać wysłania, gdy następne wysłanie jest zarezerwowane. Ustawienie wskaźnika myszy nad Informacje o wersji Tekla Structures Rezerwuj następne wysłanie oraz inne ulepszenia Tekla Model Sharing

97 ikoną powoduje wyświetlenie informacji, kto zarezerwował następne wysłanie, oraz komentarz wpisany w oknie dialogowym Rezerwuj następne wysłanie. Gdy wprowadzisz zmiany w modelu, w menu Plik kliknij Udostępnianie --> Wyślij. W oknie dialogowym Rezerwuj następne wysłanie wpisz komentarz dotyczący wprowadzonych zmian i kliknij Zwolnij. Gdy wysłanie zostanie wykonane, strzałka w ikonie Wyślij ponownie zmieni się na zieloną użytkownicy mogą teraz normalnie wysyłać zmiany. Można również zwolnić rezerwację wysłania bez wykonywania operacji wysłania. W tym celu w menu Plik kliknij Udostępnianie --> Zwolnij rezerwację bez wysłania.. Inni Tworzenie planu bazowego przy użyciu narzędzie automatyzacji udostępniania Jeśli masz rolę Właściciel udostępnionego modelu, możesz zastosować Narzędzie automatyzacji udostępniania do utworzenia planu bazowego modelu podczas wysyłania. Podczas tworzenia planu bazowego pełny model jest wysyłany do usługi udostępniania. Narzędzie automatyzacji udostępniania jest dostępne w katalogu Aplikacje i komponenty. Aby utworzyć plan bazowy podczas wysłania, wybierz Utwórz linię bazową w oknie dialogowym Narzędzie automatyzacji udostępniania. Informacje o wersji Tekla Structures Rezerwuj następne wysłanie oraz inne ulepszenia Tekla Model Sharing

98 Ulepszone i bardziej niezawodne działanie w Tekla Model Sharing Praca z Tekla Model Sharing jest teraz jeszcze bardziej wydajna niż wcześniej. Kilka ulepszeń w obsłudze zmian i konfliktów skutkuje solidniejszym i bardziej niezawodnym działaniem. Lista wczytania zmian jest teraz dokładniejsza, gdyż zbędne flagi nie są już wyświetlane dla elementów, zespołów i zespołów betonowych, oraz wycięć elementów. Zmiany w folderze modelu są teraz lepiej kontrolowane. Wszystkie luki w numeracji i ponownej numeracji standardowych elementów zostały wyeliminowane Ulepszenia eksportu IFC, importu i konwersji Wprowadzono kilka ulepszenia w eksporcie IFC i w imporcie, a także w zarządzaniu konwersją obiektu IFC. Jeszcze bardziej dopracowano IFC4. Informacje o wersji Tekla Structures Ulepszenia eksportu IFC, importu i konwersji

99 Ulepszenia eksportu IFC4 Przed rozpoczęciem eksportu IFC4 w Tekla Structures, należy nadać opcji zaawansowanej XS_IFC4_EXPORT_PLEASE wartość TRUE w pliku teklastructures.ini. Wybór Zestawy właściwości został usunięty z okna dialogowego. Zestawy właściwości są teraz zapisywane trwale w eksporcie IFC4. Nowe ustawienie Kolor obiektu pozwala wyeksportować obiekty korzystające z kolorów klasy obiektów lub kolorów grupy obiektów. Jeśli wybierzesz kolory grupy obiektów, określone ustawienia przezroczystości również zostaną wyeksportowane. Można teraz wyeksportować płaskie i szerokie belki jako blachy, używając nowej opcji Eksportuj płaskie, szerokie belki jako blachy. Tę opcję należy wybrać, jeśli blachy były modelowane jako belki lub słupy z profilu płaskownika. Przykładowo niektóre komponenty systemowe używają belek lub słupów zamiast blach. Opcja Położenia z Organizatora została przemianowana na Hierarchia przestrzenna z organizatora, co lepiej opisuje, do czego ta opcja służy. Informacje o wersji Tekla Structures Ulepszenia eksportu IFC, importu i konwersji

100 Po zaznaczeniu nowej opcji Sekcje wylewania elementy betonowe są eksportowane jako sekcje wylewania. Jeśli opcja nie zostanie zaznaczona, elementy betonowe są eksportowane bez sekcji wylewania. Definicje podstawowej ilości są teraz automatycznie uwzględniane w eksporcie. Wybory dokonane w oknie dialogowym są teraz zapisywane w nagłówku pliku IFC. Plik historii jest teraz automatycznie tworzony przy eksporcie i zapisany w folderze eksportu. Podczas eksportowania, jest wyświetlane pole komunikatu, i można wybrać otwarcie folderu eksportu lub wyświetlenie pliku historii. Następujące jednostki są obecnie obsługiwane w eksporcie IFC4: Jednostki typu ifcchimney, ifcchimneytype ifcmaterialprofile oraz ifcmaterialprofileset ifctendon ifcreinforcementmesh Atrybuty obiektu powierzchni są teraz dostępne dla typu jednostki IfcCovering w dodatkowych zestawach właściwości. Pręty zbrojeniowe utworzone za pomocą poleceń odnoszących się do zestawów prętów, są teraz eksportowane. Ulepszenia opcji Widok referencyjny: Geometrię obiektu może być wytłaczana za pomocą podstawowych wyciągnięć i funkcji SweptDiskSolid lub za pomocą tesselowanej geometrii. Dostępne są dwie nowe prezentacje dla obiektów Oś 3D i CoG: Oś 3D również eksportuje prezentację osi dla elementów liniowych. Ta nowa prezentacja określa oś z oryginalnego punktu początkowego w kierunku oryginalnego punktu końcowego. CoG określa punkt środka ciężkości. Punkt środka ciężkości jest eksportowany jako punkt geometrii w modelu. Obecnie otwory także mają geometryczną prezentację referencyjną do zastosowań końcowych. Informacje o wersji Tekla Structures Ulepszenia eksportu IFC, importu i konwersji

101 Ulepszenia narzędzia Widok transferu projektu: Profile są teraz eksportowane jako profile parametryczne. Nowe parametry nachylenia półki i promienie krawędzi półki są teraz obsługiwane dla profili I. Także niesymetryczny kształt I jest teraz obsługiwany. W IFC4 Widok transferu projektu pręty zbrojeniowe są eksportowane za pomocą ifcsweptdisksolidpolygonal, a nie ifcsweptdisksolid tak jak w Widok referencyjny. Ulepszenia eksportu IFC2x3 Eksport IFC2x3 używa teraz typu IFC ifcwall do eksportu geometrii bryły konstrukcji (CSG) i podstawowej geometrii dla ścian. Opcja Położenia z Organizatora została przemianowana na Hierarchia przestrzenna z organizatora, co lepiej opisuje, do czego ta opcja służy. Ulepszenia importu IFC Prezentacja strefy granicznej została dodana do importu. Obecnie są wizualizowane błędy dotyczące geometrii szkieletowej. Większość przypadków niepowodzenia tworzenia geometrii jest teraz wskazywana, a brakujące elementy mają wizualną prezentację. Jeśli nie można pokazać niczego więcej, zostanie wyświetlony sześcian szkieletowy. W przypadku operacji boolowskich generowany jest tylko element główny (skrajny lewy element w drzewie boolowskim, kształt elementu z dołączonymi otworami). Tworzenie geometrii może nie powieść się z powodu nieprawidłowych danych, niecałkowicie zamkniętego profilu, brył o grubości 0 itp. Nieprawidłowe elementy mogą mieć na przykład nieprawidłowe lub zdublowane identyfikatory GUID. Informacje o wersji Tekla Structures Ulepszenia eksportu IFC, importu i konwersji

102 Elementy, które są całkowicie wycięte nadal mogą być wyświetlane jako szkieletowe. Promień krawędzi półki i parametry nachylenia półki zostały dodane do definicji profilu kształtu I. Obecnie istnieją oddzielne prezentacje osi 3D i kształtu. Ulepszono działanie importu IFC, a duże systemy śrub są importowane znacznie szybciej. Kolejka robocza działa lepiej, a w niektórych modelach jest mniej trójkątów. Informacje o wersji Tekla Structures Ulepszenia eksportu IFC, importu i konwersji

103 Obecnie import obsługuje zbieżne bryły wytłaczane i obrócone. Obecnie import obsługuje definicje materiału typu IFC4 oparte na profilu. Kształty kontenera nie pojawiają się już dwukrotnie imporcie. Ulepszono umieszczanie siatki w widoku referencyjnym. Nie brakuje już elementów z ustawioną jedynie grafiką, takich jak niektóre siatki. Obecnie działa import IfcSystem (IfcGroup). Teraz IfcRevolvedAreaSolid generuje prawidłowe bryły. Dodani sprawdzenie, czy wszystkie elementy są importowane/obsługiwane. Ulepszenia konwersji obiektów IFC Obecnie konwersja obiektów IFC obsługuje cięcia B-rep. Konwersja B-rep na element jest teraz znacznie szybsza. Lista zmian zarządzania zmianą konwersji ma teraz nową kolumnę Typ wskazującą typ obiektu, na przykład IFCBEAM lub IFCCOLUMN. Ustawienie Ustaw uchwyty na pasie górnym nie jest już używane do polibelek w celu poprawienia wyników konwersji. Dodano nowe ustawienia do okna dialogowego Ustawienia konwersji obiektów IFC umożliwiające osobne wybranie konwersji do elementu i konwersji do wytłaczania w przypadku betonu i innych materiałów, na przykład stali. Te opcje są stosowane do bezpośredniej konwersji i do zarządzania zmianą konwersji. Obiekty ifcroof są teraz konwertowane prawidłowo. Wcześniej blachy nie zawsze były prawidłowo zorientowane po konwersji. Ulepszono obsługę wieloboków i profili samodzielnych w konwersji. Informacje o wersji Tekla Structures Ulepszenia eksportu IFC, importu i konwersji

104 1.16 Chmury punktów ze skanowania 3D Obecnie można dołączać chmury punktów do modeli Tekla Structures. Chmury punktów to grupy pomierzonych punktów na powierzchniach obiektów utworzonych za pomocą skanerów laserowych 3D, na przykład skanerów laserowych Trimble. W branży budowlanej chmury punktów są używane przede wszystkim w projektach renowacji do określania budynków lub konstrukcji poddawanych renowacji. Można ich również używać do uzyskiwania dokładnego położenia istniejących urządzeń, rurociągów lub krajobrazu, obiektów które muszą być uwzględnione na placu budowy. Można ich także używać do sprawdzania wykonania przez zaimportowanie ich jako punktów budowy do modelu, który ma zostać porównywany z projektem. Przy dołączaniu chmury punktów do modelu Tekla Structures można umieszczać ją według początku modelu lub określonego punktu bazowego. Oryginalny plik chmury punktów jest przetwarzany i są tworzone pliki pamięci podręcznej w formacie potree. Konwersja chmury punktów odbywa się jako proces w tle i w tym samym czasie można kontynuować pracę z Tekla Structures. Dane chmury punktów są przechowywane w folderze określonym przez opcję zaawansowaną XS_POINT_CLOUD_CACHE_FOLDER. Domyślnie jest to folder %LocalAppData%\Trimble\TeklaStructures\PointClouds, na przykład C:\Users\<user>\AppData\Local\Trimble\Tekla Structures \PointClouds. Ta specyficzna dla użytkownika opcja zaawansowana znajduje się w kategorii Lokalizacje plików w oknie dialogowym Opcje zaawansowane. Może być przydatna przy używaniu dysku sieciowego dla pliku potree w projekcie do celów udostępniania. Plik nie zostanie skopiowana do komputera lokalnego. Jeśli ta sama chmura punktów jest używana w kilku modelach, nie będzie konwertowana ponownie ani duplikowana przy dołączaniu. Jeśli chmury punktów są identyczne, używany jest istniejący skonwertowany plik. W przeciwnym przypadku plik jest konwertowany. W Tekla Structures chmury punktów mają kolory, o ile oryginalny format pliku obsługuje kolory. Kompatybilne formaty plików ASCII (.asc,.xyz) E57 (.e57) LAS (.las) LAZ (.laz) PTS (.pts) PTX (.ptx) Potree (.js) Informacje o wersji Tekla Structures Chmury punktów ze skanowania 3D

105 Format skanu Trimble (.tzf) Aby dołączyć chmurę punktów: 1. Kliknij przycisk Chmury punktów w panelu bocznym, kliknij Dołącz i poszukaj chmury punktów. 2. Zmień skalę stosownie do potrzeb. 3. Wybierz Punkt początkowy modelu, aby umieścić chmurę punktów w początku modelu Tekla Structures lub wybierz punkt bazowy, aby umieścić chmurę punktów we współrzędnych rzeczywistych. Jeżeli nie znasz układu współrzędnych chmury punktów, wybierz Automatycznie utworzony punkt bazowy, aby uzyskać chmurę punktów w pobliżu punktu początkowego modelu. Spowoduje to utworzenie automatycznego punktu bazowego ze współrzędnymi min x, min y i min z obszaru granicznego chmury punktów w początku Tekla Structures. 4. Kliknij Dołącz chmurę punktów. Aby wyświetlić chmurę punktów w modelu, wybierz widok modelu, w którym chcesz ją wyświetlić i kliknij przycisk oka obok chmury punktów na liście. Gdy wybrany jest widok, ma on żółtą ramkę. Po ustawieniu chmury punktów jako widocznej w widoku modelu na pasku stanu można zobaczyć współrzędne min x, min y i min z obszaru granicznego punktu chmurki. Aby ukryć chmurę punktów, kliknij. Aby odłączyć chmurę punktów, kliknij Odłącz obok nazwy chmury punktów na liście Chmury punktów. Następnie ponownie otwórz lub zapisz model. Informacje o wersji Tekla Structures Chmury punktów ze skanowania 3D

106 Należy pamiętać, że nie można odłączyć chmury punktów, naciskając klawisz Delete na klawiaturze. Chmury punktów są umieszczane w pamięci podręcznej w domyślnym położeniu lub w położeniu określonym przez użytkownika. Gdy chmura punktów nie jest już używana w jakimkolwiek modelu Tekla Structures, jest usuwana z pamięci podręcznej. Aby uzyskać więcej informacji na temat chmur punktów i powiązanych ograniczeń, zobacz Point clouds. Ustawianie domyślnej maksymalnej liczby punktów w widoku Można użyć opcji zaawansowanej XS_SET_MAX_POINT_CLOUD_POINT_COUNT, aby określić domyślną maksymalną wartość punktów w widoku. Wartością domyślną jest (10 milionów). Ta opcja zaawansowana jest specyficzna dla systemu i znajduje się w kategorii Widok modelu w oknie dialogowym Opcje zaawansowane. W przypadku zmiany wartości uruchom ponownie Tekla Structures. Przycinanie jedynie chmur punktów i modeli referencyjnych Należy nadać specyficznej dla użytkownika opcji zaawansowanej XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE wartość TRUE, aby przycinać jedynie chmury punktów i modele referencyjne za pomocą polecenia Płaszczyzna tnąca. Natywne obiekty Tekla Structures nie są przycinane. Wartością domyślną jest FALSE. Ta opcja zaawansowana znajduje się w kategorii Widok modelu w oknie dialogowym Opcje zaawansowane. Przerysuj widoki modelu po zmianie wartości. Renderowanie chmur punktów Chmury punktów są widoczne zarówno w widokach modelu OpenGL, jak i w widoku modelu DX. Widok modelu DX z rzutowaniem perspektywicznym może dać lepszy efekt wizualny. Wydajność przy większej ilości danych lub dużej liczbie widoków może spowodować, że korzystanie z DX będzie niemożliwe. Rzutowanie prostopadłe: Informacje o wersji Tekla Structures Chmury punktów ze skanowania 3D

107 Rzutowanie perspektywiczne: Informacje o wersji Tekla Structures Chmury punktów ze skanowania 3D

108 Udostępnianie chmur punktów Pliki chmur punktów zazwyczaj są tak duże, że nie jest uzasadnione udostępnianie chmur punktów jako części danych modelu udostępnionego. Może jednak się zdarzyć, że kilka osób będzie musiało korzystać z tej samej chmury punktów w ramach projektu. W takiej sytuacji można użyć pliku potree chmury punktów do udostępniania chmury punktów. Najpierw należy utworzyć plik potree, a następnie skopiować go do udostępnionej lokalizacji, z której inni użytkownicy mogą go dołączyć go do modelu Tekla Structures. Więcej informacji na ten temat można znaleźć w podrozdziale Point clouds w Tekla User Assistance Aktualizacje narzędzi do produkcji elementów betonowych Eksportuj Unitechnik (79) i Eksportuj plik EliPlan zawierają kilka nowych przydatnych funkcji. Ulepszono też eksport HMS. Eksportuj Unitechnik (79) Zaktualizowano funkcję Eksportuj Unitechnik, wprowadzając następujące ulepszenia: Obecnie siatki gięte z ograniczonymi kątami prętów zbrojeniowych są eksportowane z prawidłowymi punktami początku. Opcja obrócenie palety o 90, jeśli przekroczona jest szerokość palety, działa teraz prawidłowo. Teraz po ręcznym określeniu obrotu w oknie dialogowym eksportu, zastąpienie atrybutu linii uwzględnia obrót. Obecnie w przypadku używania zmiennych szablonu eksport automatycznie sprawdza pliki contentattribute_xxx.lst w celu uzyskania jednostki zmiennej szablonu i konwertuje wartość na poziom dokładności używany w eksporcie Unitechnik. Wartość domyślna poziomu dokładności jest teraz pobierana z plików contentattribute_xxx.lst. Obecnie wymiary główne zbrojenia kosza są eksportowane w układzie współrzędnych klatki, a nie w układu współrzędnych palety, zgodnie ze specyfikacjami Unitechnik Obecnie można używać wartości Text[Template]#Counter dla następujących opcji: Nazwa kolejności Nazwa komponentu Informacje o wersji Tekla Structures Aktualizacje narzędzi do produkcji elementów betonowych

109 Numer rysunku Projekt - linia tekstu 1 4 Numer płyty Tekst Info 1 4 dla slabdate Tekst Info 1 2 dla elementu montażowego Obecnie elementy stalowe i elementy specjalne stalowe mają w oknie dialogowym atrybutów użytkownika nową zakładkę Element montażowy Unitechnik, na której można określić dane zastępujące ustawienia wprowadzone na zakładce Specyfikacja danych części montażowych. Na zakładce Element montażowy Unitechnik można również wykluczać z eksportu elementy montażowe, używając nowej opcji Wyklucz z eksportu. Maksymalna liczba eksportowanych elementów lub warstw w bloku SLABDATE jest teraz ograniczona do 99, zgodnie ze specyfikacją Unitechnik. W przypadku przekroczenia limitu otrzymasz powiadomienie z konsoli i w postaci komunikatu w pliku historii. Zakładka Konfiguracja TS: Obecnie można eksportować CONTOUR jako obszar graniczny. Zaleca się używanie tej opcji za pomocą struktury pliku ustawionej jako Jednowarstwowa, 1 slabdate, n części na zakładce Główny. Obecnie można scalać wycięcia przy użyciu nowego ustawienia Scal wycięcia. Można wybrać eksport bardzo dużego wycięcia utworzonego z mniejszych wycięć jako osobnych cięć. Dostępne opcje: Scalone jako jedno cięcie Bez scalania, pokrywające się cięcia Bez scalania, niepokrywające się cięcia Można teraz zablokować możliwość eksportowania wycięć za pomocą nowej opcji Eksport wycięć. Zakładka Elementy osadzone: Obecnie można eksportować pręty zbrojeniowe jako elementy montażowe. Występuje nowa opcja eksportu Wybrane (również zbrojenie) + stal dostępna w przypadku elementów Normalne elementy osadzone. Po wybraniu tej opcji wszystkie pręty zbrojeniowe Informacje o wersji Tekla Structures Aktualizacje narzędzi do produkcji elementów betonowych

110 wymienione w polu Klasy elementów osadzonych są uznawane za elementy osadzone i plotowane jako linie. Można również użyć obszaru granicznego. Wszystkie elementy stalowe również są traktowane jako elementy osadzone. Podczas eksportowania prętów zbrojeniowych jako elementów montażowych za pomocą opcji Wytnij zewnętrzne zespoły geometria prętów zbrojeniowych jest teraz eksportowana prawidłowo. Obecnie cięcia, które zostały określone za pomocą klasy bloku MOUNPART, można eksportować za pomocą opcji Poprzedni element tnący. Zakładka Zbrojenie: Obecnie oprócz typu podkładki można eksportować pozycję początkową podkładki i informacje o odległości podkładki, korzystając z nowych ustawień Pozycja początkowa podkładki i Odległość podkładki. Nowa opcja Pierwszy kąt gięcia umożliwia ustawienie ujemnej wartości pierwszego kąta gięcia swobodnie giętego elementu rodstock. Jest to wymagane przez niektóre interfejsy. Zakładka Specyfikacja danych zbrojenia: Nowa opcja Oznaczenie spawanego ramienia może być używana do wyznaczania spawanego ramienia w prętach siatki giętej, jeśli istnieje tylko jedno ramię przyspawane do drutów poprzecznych. Po wybraniu Tak eksportowane są informacje na temat oznaczenia spawanego ramienia. Zakładka Specyfikacja danych została podzielony na dwie zakładki: Specyfikacja bloku danych SLABDATE i Specyfikacja bloku danych HEADER. Zakładka Specyfikacja bloku danych SLABDATE: Obecnie można określić Numer poziomu na transporcie. Jeśli istnieją elementy stosu, które muszą być ułożone na tym samym poziomie, używany jest poziom warstwy. Można mieć na przykład warstwę 6 płyt, które będą miały kolejne numery poziomów 1, 2, Numer poziomu na transporcie można określić w atrybucie użytkownika elementu. Zakładka Specyfikacja bloku danych HEADER: Obecnie można określić plac budowy i imię i nazwisko właściciela budynku, adres, kod pocztowy i miasto/miejscowość. Obecnie można określ liczbę miejsc dziesiętnych po separatorze dziesiętnym w jednostkach szablonu pola danych. Aby uzyskać więcej informacji na temat ustawień eksportu Unitechnik, zobacz następujące tematy: Unitechnik export: Main tab Unitechnik export: TS configuration tab Unitechnik export: Embeds tab Unitechnik export: Reinforcement tab Informacje o wersji Tekla Structures Aktualizacje narzędzi do produkcji elementów betonowych

111 Unitechnik export: Validation tab Unitechnik export: Reinf. data specification tab Unitechnik export: HEADER block data specification tab Unitechnik export: SLABDATE block data specification Unitechnik export: Mounting part data specification tab Unitechnik export: Line attributes tab Unitechnik export: Pallet tab Unitechnik export: Log files tab Eksportuj plik EliPlan (68) Funkcja Eksportuj EliPLAN została zaktualizowana o następujące nowe ustawienia, które zapewniają lepszą kontrolę nad plotowaniem bez wprowadzania poważnych zmian w modelu: Obecnie eksport sprawdza ustawienie Ustaw górną płaszczyznę formy dla wszystkich elementów, jeśli jest określone. Płyty zwężone za pomocą cięcia są teraz eksportowane prawidłowo niezależnie od kierunku modelowania. Płyty zwężone za pomocą cięcia są teraz orientowane systematycznie i dlatego mają także prawidłowo umieszczone inne cięcia w plotowaniu. Jeśli występuje jedna strona zwężona, będzie to strona o długości L2. Zakładka Dane plotera: Obecnie podczas eksportowania danych plotowania za pomocą opcji Tylko pełna głębokość przekrojów rzeczywista geometria cięcia pełnej głębokości jest eksportowana tylko bez wnęk. Obecnie można wykluczać z eksportowania danych plotowania elementy osadzone na podstawie klasy, nazwy lub materiału, korzystając z nowego ustawienia Wyklucz elementy osadzone przez. Elementy osadzone lub cięcia, które są powyżej określonej pozycji Z, można też wykluczać z eksportowania danych plotowania za pomocą nowego ustawienia Wyklucz powyżej pozycji z. Pozycja Z to głębokość elementu na palecie, tzn. wskazuje, ile milimetrów nad elementem znajduje się najniższy punkt elementu osadzonego. Zakładka Zawartość danych: W opcji Liczba cyfr po przecinku dziesiętnym można teraz ustawić 3 cyfry po separatorze dziesiętnym. Wartość domyślna to 1. Obecnie ta opcja wpływa także na objętość, powierzchnię brutto i powierzchnię netto. W opcji Obliczenie powierzchni netto można wybrać, czy eksport wyklucza wszystkie cięcia lub tylko cięcia pełnej głębokości z obliczeń Informacje o wersji Tekla Structures Aktualizacje narzędzi do produkcji elementów betonowych

112 powierzchni netto lub eksportuje powierzchnię brutto jako powierzchnię netto. Sprawdzany jest cały zespół. W opcji Obliczenie ciężaru można wybrać ciężar, który ma być eksportowany. W opcji Znak dziesiętny można ustawić kropkę (.) lub przecinek (.) jako znak dziesiętny. Aby uzyskać więcej informacji na temat ustawień eksportu EliPlan, zobacz EliPLAN export settings. Eksport HMS Eksport HMS został zaktualizowany za pomocą następujących nowych funkcji: Źródło UDA dla Numer zagłębienia można ustawić na zakładce Dane płyty. Wartość musi być liczbą całkowitą. Eksport HMS ma nową zakładkę Zbrojenie, na której znajdują się następujące funkcje: Obecnie eksport HMS eksportuje siły naciągu strun. Dodano opcję na nowej zakładce Zbrojenie. Opcja Eksportuj normę struny została przeniesiona na nową zakładkę Zbrojenie. Linia graniczna może być teraz eksportowana wzdłuż uciętej lub nieuciętej strony płyty. Dwie opcje znajdują się na zakładce Opcje. Eksport HMS nie pozwala teraz na eksportowanie elementów, które zostały ucięte po obu stronach wzdłużnych i nie można ustawić linii granicznej. Spawane blachy, wypełnienia stałe i skrzynki haka są teraz prawidłowo eksportowane zgodnie z obrotem eksportowanej płyty. Aby uzyskać więcej informacji na temat eksportu HMS, zobacz HMS Export settings Trimble Connector oraz inne ulepszenia interoperacyjności Ulepszenia Trimble Connector Tekla Structures 2018 zawiera następujące ulepszenia i zmiany Trimble Connector: Można dodawać załączniki do uwag Zadania. Informacje o wersji Tekla Structures Trimble Connector oraz inne ulepszenia interoperacyjności

113 Obecnie eksport IFC2x3 w Trimble Connector obsługuje pliki ustawień IFC. Można współpracować z Trimble Connect Desktop. Układ współrzędnych został usunięty z ustawień Trimble Connector, ponieważ obecnie jest zgodny z tym, co ustawiono w obsłudze płaszczyzny roboczej. Dodawanie załączników Najpierw należy otworzyć model Tekla Structures i Trimble Connector, otworzyć projekt w Trimble Connector, i wybrać odpowiednie obiekty z modelu. Aby dodać załącznik: 1. Utwórz uwagę Zadania, wykonując instrukcje podane w sekcji Trimble Connector. Następnie kliknij następujących czynności: Dodaj załącznik i wykonaj jedną z Kliknij i, aby poszukać pliku na komputerze i dodać ten plik do wybranego folderu Trimble Connect. Informacje o wersji Tekla Structures Trimble Connector oraz inne ulepszenia interoperacyjności

114 Kliknij, aby poszukać pliku na komputerze, kliknij Dodaj z komputera i dołącz plik do aktualnej uwagi Zadania. 2. Kliknij OK, a następnie kliknij Zapisz, aby zsynchronizować Zadania zawierające załącznik z Trimble Connect. Dwukrotne kliknięcie załącznika powoduje otwarcie pliku, jeśli w systemie Windows istnieje skojarzenie z rozszerzeniem nazwy pliku. Pliki modelu nie są otwierane. Eksport IFC2x3 oparty na ustawieniach pliku standard Obecnie można eksportować pliki IFC2x3 w Trimble Connector przy użyciu zapisanych ustawień IFC. Plik ustawień musi znajdować się w folderze \attributes modelu. Jeśli nie zostanie wybrany plik ustawień, model IFC jest tworzony wyłącznie z elementów, a nie z zespołów. Aby użyć pliku ustawień: Informacje o wersji Tekla Structures Trimble Connector oraz inne ulepszenia interoperacyjności

115 W Tekla Structures przejdź do Plik --> Eksport --> IFC, zmień ustawienia stosownie do potrzeb i zapisz ustawienia pod niepowtarzalną nazwą. W Trimble Connector otwórz projekt i folderu projektu, kliknij, aby rozpocząć eksport, wprowadź wymagane informacje i wybierz plik ustawień z listy Ustawienia eksportu ze standardowego pliku. Aby uzyskać więcej informacji na temat eksportu IFC w Trimble Connector, zobacz podrozdział Trimble Connector. Współpraca z Trimble Connect Desktop Nowy narzędzie wymiany danych Tekla Structures - Trimble Connect Desktop w Trimble Connector umożliwia współpracę między Trimble Connect Desktop i Tekla Structures. Współpraca wymaga Trimble Connect Desktop, ważnej licencji i Trimble Identity. Trimble Connect Desktop można pobrać z trimble.com/tc/app#/store. Narzędzie wymiany danych Tekla Structures - Trimble Connect Desktop można pobrać z Tekla Warehouse. Aby uzyskać więcej informacji, zobacz Współdziałanie Tekla Structures - Trimble Connect Desktop. Przed rozpoczęciem współpracy należy wykonać następujące czynności: W Trimble Connect Desktop otwórz projekt, a następnie w Tekla Structures otwórz model. W Trimble Connector wyeksportuj model Tekla Structures do Trimble Connect w formacie IFC. Pobierz i włącz widoczność modelu w Trimble Connect Desktop. Poniższe przyciski są dostępne w Trimble Connector do współpracy między Tekla Structures i Trimble Connect Desktop: Informacje o wersji Tekla Structures Trimble Connector oraz inne ulepszenia interoperacyjności

116 Aby współpracować: Aby skorygować widok Trimble Connect Desktop, wybierz widok Tekla Structures, a następnie kliknij w Trimble Connector. Aby skorygować widok kamery i rzutowania Tekla Structures na podstawie widoku Trimble Connect Desktop, wybierz widok Trimble Connect Desktop, a następnie kliknij w Trimble Connector. Aby wybrać natywne obiekty modelu Tekla Structures na podstawie wyboru obiektów Trimble Connect Desktop, kliknij w Trimble Connector. Aby wybrać obiekty Trimble Connect Desktop na podstawie wyboru obiektów Tekla Structures, kliknij obsługuje również poziom zespołu. w Trimble Connector. Wybór Dodatki importu modelu referencyjnego dostępne jako pakiety.tsep Aktualizacje dodatków modelu referencyjnego są teraz dostępne jako pakiety.tsep w Tekla Warehouse. Instalacja Tekla Structures zawiera wtyczki na poziomie wersji, ale można uzyskać nowsze z Tekla Warehouse. Najpierw należy pobrać niezbędny pakiet z Tekla Warehouse, a następnie zaimportować Informacje o wersji Tekla Structures Trimble Connector oraz inne ulepszenia interoperacyjności

117 go do katalogu Aplikacje i komponenty. Istnieją pakiety.tsep dla następujących dodatków: AutoCAD (.dxf) AutoCAD (.dwg) Cadmatic (.3dd) IFC (.ifc,.ifczip,.ifcxml) IGES (.igs,.iges) LandXML (.xml) MicroStation (.dgn,.prp) Tekla Collaboration (.tczip) SketchUp (.skp) STEP (.stp,.step) Aby uzyskać więcej informacji na temat pakietów.tsep, zobacz Import a.tsep extension to the Applications & components catalog. Nowe dodatki Tekla Structures 2018 zawiera następujące nowe dodatki: Nowe dodatki DWG: Wersja 1.37, który obsługuje AutoCAD 2018, oraz wersja 1.28, która obejmuje integrację do Teigha Nowa wersja 1.37 dodatku DGN, która obejmuje integrację do Teigha Nowa wersja 1.55 dodatku SketchUp. Nowy dodatek Step/IGES Ulepszenia NC/DSTV Obecnie można wyświetlać informacje o linii gięcia dla blach giętych i dla blach z polibelek w bloku KA pliku NC. Przejdź do zakładki Opcje zaawansowane w oknie dialogowym Ustawienia pliku NC i w obszarze Utwórz blok KA dla wybierz opcję Rozwinięte blachy gięte i Rozwinięte blachy z polibelek Nowe usługi i licencje dla projektantów Open API Nowy serwis Tekla Developer Center zapewnia łatwy dostęp do aktualnej dokumentacji dla programistów Tekla Open API. Ponadto nowa licencja Tekla Informacje o wersji Tekla Structures Nowe usługi i licencje dla projektantów Open API

118 Online dla nowych konfiguracji Partner jest teraz dostępna dla kwalifikujących się programistów Tekla Open API. Tekla Developer Center Tekla Developer Center jest centralnym źródłem informacji dla programistów Tekla Open API. Odwiedź ten serwis, jeśli potrzebujesz informacji na temat API, podręczników programowania, ćwiczeń, przykładów kodu, społeczności do zadawania pytań i dzielenia się najlepszymi praktykami itp. Konfiguracja Partner z licencją Tekla Online Nowa konfiguracja Partner jest dostępna dla programistów Tekla Open API, którzy uczestniczą w programie Tekla Partners. Istnieje dedykowana odrębna instalacja Partner Tekla Structures. Nie wolno używać Tekla Structures Partner do jakiejkolwiek pracy komercyjnej, a wszystkie wyjściowe rysunki utworzone przy użyciu tej konfiguracji zawierają znak wodny. Wszystkie funkcje Tekla Structures są dostępne i nie ma żadnych stałych ograniczeń liczby obiektów modelu. Konfiguracja Partner jest licencjonowana za pomocą licencji Tekla Online. Możesz udzielić dostępu do licencji w Tekla Online Admin Tool w taki sam sposób jak w przypadku innych licencji Tekla Online (takich jak licencje Tekla Model Sharing). Użytkownik licencji nie potrzebuje dostępu do Twojego serwera licencji Tekla Structures. Kliknij tutaj, aby uzyskać więcej informacji na temat używania Tekla Online Admin Tool. Przy uruchamianiu Tekla Structures Partner, musisz zalogować się przy użyciu konta Trimble Identity w celu zweryfikowania licencji Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX Od wersji Tekla Structures 2016 można było używać mechanizmu renderingu DirectX oprócz domyślnego mechanizmu renderowania opartego na OpenGL. W Tekla Structures 2018 ulepszono rendering DirectX. Tekla Structures 2018 używa DirectX 11 w silniku renderingu DirectX. Rendering DirectX można włączać i wyłączać w menu Plik --> Ustawienia --> Przełączniki. Ustawienie renderingu jest przypisane do widoku, dzięki czemu w różnych widokach można używać renderingu DirectX lub renderingu OpenGL. W przypadku zmiany rodzaju renderingu należy w celu jego uaktywnienia ponownie otworzyć widok. W porównaniu z renderingiem OpenGL rendering DirectX zwiększa jakość renderingu i dodaje efekt delikatnego cieniowania do obiektów Tekla Structures, dzięki czemu wizualizacje 3D są przejrzystsze i lepiej określone. Jeśli używasz karty graficznej zoptymalizowanej pod kątem DirectX, ogólna wydajność poprawia się w czasie używania renderingu DirectX. Wydajność grafiki DirectX jest lepsza na zalecanych kartach graficznych NVIDIA Geforce Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

119 GTX niż na kartach graficznych, które mają słabszy procesor graficzny lub w ogóle go nie mają. W celu dostosowania renderingu DirectX korzystaj z następujących opcji zaawansowanych: XS_SHOW_SHADOW_FOR_PERSPECTIVE_IN_DX określa, czy w widokach DirectX są wyświetlane cienie, gdy tryb perspektywiczny jest włączony. Cienie są bardziej widoczne w trybie perspektywicznym, niż w trybie ortogonalnym. Wartością domyślną tej opcji zaawansowanej jest TRUE. W przypadku zmiany wartości w celu uaktywnienia nowej wartości należy ponownie otworzyć model. XS_SHOW_SHADOW_FOR_ORTHO_IN_DX określa, czy w widokach DX są wyświetlane cienie, gdy tryb orto jest włączony. Ta opcja zaawansowana domyślnie ma wartość FALSE. W przypadku zmiany wartości w celu uaktywnienia nowej wartości należy ponownie otworzyć model. XS_USE_ANTI_ALIASING_IN_DX określa, czy antyaliasing jest używany w widokach DirectX. Antyaliasing powoduje, że krawędzie są gładsze, ale przy niskiej rozdzielczości ekranu linie mogą wydawać się grubsze. Wartością domyślną tej opcji zaawansowanej jest TRUE. XS_HATCH_OVERLAPPING_FACES_IN_DX określa, czy w widokach DirectX jest wyświetlane kreskowanie dla nakładających się powierzchni. Wartością domyślną tej opcji zaawansowanej jest TRUE. W przypadku zmiany wartości w celu uaktywnienia nowej wartości należy ponownie otworzyć model. UWAGA Jeśli używasz Tekla Structures za pośrednictwem połączeń zdalnych, rendering DirectX może nie działać zgodnie z oczekiwaniami: utworzone elementy mogą nie być wyświetlane w modelu lub model działa powoli. Jeśli występują takie problemy, wyłącz rendering DirectX. Przykłady renderingu DirectX Wizualizacja odległości Wizualizacja odległości w DirectX używa delikatnych cieni i rozproszonego światła otoczenia. To zapewnia lepszą ocenę struktury i odległości. Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

120 DirectX OpenGL Ulepszona dokładność głębokości Poprawiono dokładność bufora na głębokość, dzięki czemu, gdy model jest przybliżony, elementy nie są tak często wyświetlane przez powierzchnie innych elementów, jak to miało miejsce wcześniej. DirectX OpenGL Stany dynamiczne W stanach dynamicznych, takich jak wybór i podświetlenie obiektów do wybrania, wybór jest bardziej oczywisty i podświetlenie jest mniej inwazyjne. Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

121 DirectX OpenGL Antyaliasing w celu zapewnienia większej dokładności Jakość obrazu jest dużo lepsza i mniejsze jest też migotanie. DirectX OpenGL Wysokiej jakości linia krawędzi Nie pojawiają się migoczące linie, tylko ciągłe, gładkie krawędzie. Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

122 DirectX OpenGL Dokładne pręty zbrojeniowe Pręty zbrojeniowe mają linie krawędzi w renderingu DirectX. Podczas przybliżania pręty zbrojeniowe są wyświetlane jako okrągłe. DirectX OpenGL Automatyczne linie krawędzi dla materiałów przecinających się w widoku przezroczystym Łatwo zobaczyć, gdzie przecinają się materiały w modelu. Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

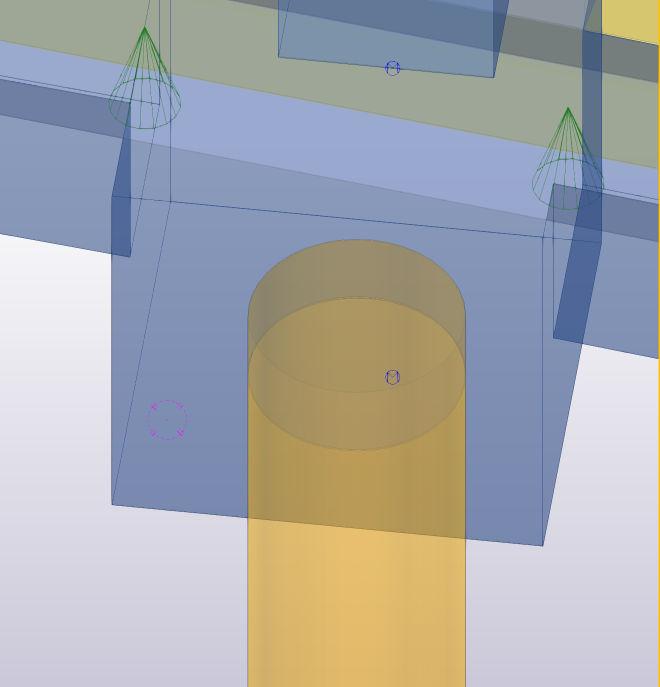

123 DirectX OpenGL Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

124 Większa dokładność i przejrzystość szczegółów DirectX OpenGL Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

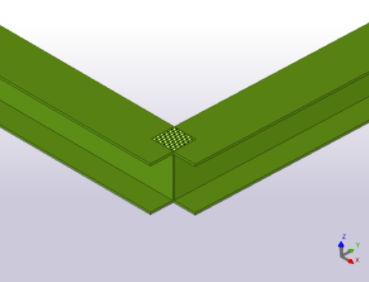

125 DirectX OpenGL Automatyczne kreskowanie pokrywających się powierzchni na tej samej płaszczyźnie Można łatwo wykrywać zdublowane obiekty lub nakładające się elementy bez konieczności przeprowadzania kontroli kolizji. Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

126 Informacje o wersji Tekla Structures Nowe opcje kontrolowania elementów wizualnych oraz inne ulepszenia renderowania DirectX

127 1.21 Zmiany w opcjach zaawansowanych W Tekla Structures 2018 wprowadzono pewne aktualizacje opcji zaawansowanych. Są one wymienione poniższej. Nowe opcje zaawansowane XS_CONSTRUCTION_LINE_LINE_TYPE XS_CONSTRUCTION_CIRCLE_LINE_TYPE XS_CALCULATE_POUR_UNITS_ON_SHARING XS_IGNORE_CROSSBAR_LOCATION_IN_REBAR_MESH_NUMBERING XS_REBARSET_ENABLE_BAR_GROUPING_WHEN_SPACING_DIFFERS XS_REBARSET_USE_GROUP_NUMBER_FOR_BARS_IN_TAPERED_GROUPS XS_REBARSET_TAPERED_GROUP_POSITION_NUMBER_FORMAT_STRING XS_REBARSET_TAPERED_REBAR_POSITION_NUMBER_FORMAT_STRING XS_VALID_CHARS_FOR_REBAR_SUB_ID_WITH_LETTERS XS_REBARSET_BUFFER_SIZE XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE XS_POINT_CLOUD_CACHE_FOLDER XS_SET_MAX_POINT_CLOUD_POINT_COUNT XS_MARK_INTELLIGENT_PLACING XS_MARK_PLACING_ANGLE_CLOSE_TO_45_DEGREES Informacje o wersji Tekla Structures Zmiany w opcjach zaawansowanych

128 XS_ADD_SNAPPING_SYMBOL_TO_CIRCLES XS_DRAW_REBAR_HIDDEN_FACES XS_AD_ANALYSIS_PLANES_ENABLED XS_AD_SOLID_SECONDARY_EXPAND_MM XS_LOG_LEVEL XS_SHOW_SHADOW_FOR_PERSPECTIVE_IN_DX XS_SHOW_SHADOW_FOR_ORTHO_IN_DX XS_USE_ANTI_ALIASING_IN_DX XS_HATCH_OVERLAPPING_FACES_IN_DX Zmienione opcje zaawansowane XS_DRAW_CUT_FACES_WITH_RED_COLOR Opcja zaawansowana XS_DRAW_CUT_FACES_WITH_RED_COLOR została zastąpiona przez XS_DRAW_CUT_FACES_WITH_OBJECT_COLOR. Wartością domyślną jest teraz FALSE, co powoduje wyświetlenie powierzchni cięcia w ciemnoszarym kolorze w widokach modelu. W przypadku zmiany wartości na TRUE, powierzchnie cięcia są wyświetlane tym samym kolorem co inne płaszczyzny obiektu. XS_DRAW_HIDDEN_FACES Do tej pory opcja XS_DRAW_HIDDEN_FACES służyła do sterowania wyświetlaniem niewidocznych powierzchni elementów i zbrojenia. Obecnie opcja XS_DRAW_HIDDEN_FACES umożliwia sterowanie wyświetlaniem tylko niewidocznych powierzchni elementów. Można teraz używać nowej opcji zaawansowanej XS_DRAW_REBAR_HIDDEN_ FACES w kategorii Właściwości rysunku w obszarze Opcje zaawansowane do sterowania wyświetlaniem na rysunkach niewidocznych powierzchni zbrojenia. Wybór ustawienia TRUE powoduje wyświetlanie niewidocznych powierzchni zbrojenia. Wartością domyślną jest FALSE Zmiany w atrybutach szablonu Wprowadzono kilka nowych atrybutów szablonu w Tekla Structures Wymienione są poniżej. Nowe atrybuty szablonu GROUP_POS Informacje o wersji Tekla Structures Zmiany w atrybutach szablonu

129 NUMBER_OF_BARS_IN_GROUP SUB_ID VOLUME_ONLY_POUR_OBJECT WEIGHT_ONLY_POUR_OBJECT WEIGHT_ONLY_REBARS WEIGHT_TOTAL_IN_GROUP WELD_ADDITIONAL_SIZE1, WELD_ADDITIONAL_SIZE2 SPIRAL_ROTATION_AXIS_xxx SPIRAL_TOTAL_RISE SPIRAL_TWIST_END SPIRAL_TWIST_START SPIRAL_ROTATION_ANGLE 1.23 Ulepszenia komponentów W Tekla Structures 2018 wprowadzono kilka ulepszeń komponentów betonowych i komponentów stalowych. Komponenty betonowe Kratownica (88), Kratownica (89) Na zakładce Obraz można teraz wybrać dodanie dwóch prętów zbrojeniowych u góry i określić odległość tych prętów od góry łączących prętów zbrojeniowych. W komponencie Kratownica (88): W komponencie Kratownica (89): Informacje o wersji Tekla Structures Ulepszenia komponentów

130 Narzędzia łączników i zakotwień prętów Łącznik prętów został zmieniony, aby podczas tworzenia łączników dla zestawu prętów Łącznik prętów tworzył linię podziału jako punkt wejściowy łącznika. Wybierz zestaw prętów i wskaż dwa punkty, aby określić położenia linii podziału. Następnie wskaż punkt, aby określić stronę głównych prętów zbrojeniowych. Można również użyć istniejącej linii podziału jako obiektu wejściowego dla opcji Łącznik prętów. Należy pamiętać, że po usunięciu łączników linia podziału nie jest modyfikowana ani usuwana. Należy zmodyfikować lub usunąć ją oddzielnie. Komponent Kotwa na końcu pręta został zmieniony, aby podczas tworzenia kotew końcowych dla zestawów prętów Kotwa na końcu pręta tworzył modyfikator detalu końcowego jako punkt wejściowy kotwy końcowej. Wybierz zestaw prętów i wskaż dwa punkty, aby określić położenie modyfikatora detalu końcowego. Można również użyć istniejącego modyfikatora detalu końcowego jako obiektu wejściowego dla komponentu Kotwa na końcu pręta. Należy pamiętać, że po usunięciu kotew końcowych modyfikator detalu końca jest nie modyfikowany ani usuwany. Należy zmodyfikować lub usunąć ją oddzielnie. Komponenty stalowe Oparcie belki na żebrze (12) Na zakładce Elementy można teraz określać materiał i nazwę osadzenia. Słup - 2 belki (14) Można teraz określić otwory podłużne, zespół śrub i zwiększenie długości śruby na zakładkach Śruby 1-2, Śruby 3 i Śruby 4. Informacje o wersji Tekla Structures Ulepszenia komponentów

131 Generowanie płatwi (50) Na zakładce Elementy można teraz nadać opcji Użyj dodatkowego rozmieszczenia płatwi wartość Tak, aby zmienić położenie i obrót płatwi parzystych lub nieparzystych. Połączenie diagonalne (53) Na zakładce Elementy można teraz wybrać tworzenie blachy łączącej lub profilu. Schody (S71) Obecnie można ustawić typ śruby na zakładce Ustawienia schodów podczas tworzenia stopni z katalogu. W przypadku wybrania opcji Warsztat Śruby są widoczne na rysunkach warsztatowych zespołu na liście śrub warsztatowych. Połączenie wzdłużne (77) Obecnie można tworzyć połączenia żebra jako profile lub blachy. Wcześniej można było tworzyć je tylko jako blachy. Informacje o wersji Tekla Structures Ulepszenia komponentów

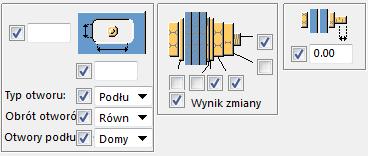

132 Połączenie śrubą rzymską (126) Po określeniu, że gwinty nie są ucinane, można teraz wybrać rozmiar gwintu i utworzyć gwint o 1 mm mniejszy. Na zakładce Parametry dostępna jest nowa opcja. Połączenie sztywne na śruby (134) Obecnie można określić oddzielne wartości odstępu między bliższym bocznym żebrem a krawędzią środnika belki oraz dalszym bocznym żebrem a krawędzią środnika belki. Wcześniej można było określić odstępu między bliższym bocznym żebrem a krawędzią środnika belki. Informacje o wersji Tekla Structures Ulepszenia komponentów

133 Pełna głębokość S (185) Na zakładce Żebra można teraz określić offset żebra przeciwległego środnika od osi blachy ścinanej. Słup z żebrami (188) Obecnie można użyć spoiny o numerze 10, aby sterować spoinami między blachą wzmacniającą a elementem głównym. Blacha wzmacniająca (1022), Słup spawany z żebrami (128), Połączenie sztywne na śruby (134), Połączenie momentowe (181), Słup z żebrami W (182), Przygotowanie belki (183), Słup z żebrami (186), Słup z żebrami S (187), Słup z żebrami (188) Na zakładce Blacha wzmacniająca można teraz określić, czy blachy wzmacniające mają być cięte w obszarze, który łączy środnik elementu głównego z półką. Informacje o wersji Tekla Structures Ulepszenia komponentów

134 1.24 Nowa struktura dokumentacji Dokumentacji użytkownika została zreorganizowana w Tekla Structures Zawartość w dużym stopniu jest taka sama jak wcześniej, ale jest teraz mniej kategorii i są one bardziej ogólne na pierwszym poziomie spisu treści. Wszystkie kategorie pierwszego poziomu zawierają teraz krótkie wprowadzenie lub opis procesu pracy. Ta sama struktura jest używana w usłudze online Tekla User Assistance, w pakiecie pomocy offline i w dokumentacji PDF. Główne kategorie odpowiadają oddzielnym dokumentom PDF dostępnym do pobrania w usłudze Tekla User Assistance. Wewnątrz pliku PDF można przeglądać treść, korzystając z zakładek PDF lub spisu treści na początku tego dokumentu PDF. W poniższej tabeli opisano w skrócie bieżącą organizację treści. Kategoria Upgrade to this version Get started with Tekla Structures Create models Wyszukaj tutaj Uwagi dotyczące wersji i instrukcje dotyczące uaktualniania. Instrukcje dotyczące podstawowej instalacji i licencjonowania. Ogólne wprowadzenie do produktu. Wszystkie instrukcje dotyczące codziennych zadań modelowania. Edytowanie komponentów użytkownika. Informacje o wersji Tekla Structures Nowa struktura dokumentacji

135 Kategoria Create drawings Share models and files Plan and track projects Analyze models Manage Tekla Structures Reference Wyszukaj tutaj Wszystkie instrukcje dotyczące codziennych zadań tworzenia rysunku. Model Sharing, Multiuser i instrukcje dotyczące wymiany danych. Instrukcje dotyczące Organizatora, Menedżera zadań, Raportowania i innych narzędzi planowania. Instrukcje dotyczące analizy konstrukcji i projektowania. Instrukcje dotyczące zarządzania instalacjami Tekla Structures i dostosowanymi konfiguracjami. Instrukcje dotyczące zadań wykonywanych zazwyczaj centralnie przez administratora. Instrukcje dotyczące zaawansowanych instalacji i licencjonowania. Szczegółowe informacje dotyczące opcji zaawansowanych, atrybutów szablonu, pól i ustawień interfejsu użytkownika, wstępnie zdefiniowanych profili parametrycznych i komponentów systemowych Zastrzeżenie 2018 Trimble Solutions Corporation i jej licencjodawcy. Wszelkie prawa zastrzeżone. Niniejsza Instrukcja obsługi oprogramowania została opracowana do użytku z Oprogramowaniem, do którego się odwołuje. Korzystanie z Oprogramowania i niniejszej Instrukcji obsługi oprogramowania reguluje Umowa licencyjna. Oprócz innych postanowień Umowa licencyjna określa pewne gwarancje dotyczące Oprogramowania i niniejszej Instrukcji, wyklucza inne gwarancje, ogranicza możliwe do uzyskania odszkodowania, definiuje dopuszczalne zastosowania Oprogramowania i określa, czy dana osoba jest uprawnionym użytkownikiem Oprogramowania. Wszelkie informacje zawarte w niniejszej instrukcji są dostarczane z gwarancją określoną w Umowie licencyjnej. Należy zapoznać się z Umową licencyjną, która zawiera ważne zobowiązania i stosowane ograniczenia oraz zastrzeżenia dotyczące praw użytkownika. Trimble nie gwarantuje, że tekst jest wolny od nieścisłości technicznych lub błędów typograficznych. Trimble zastrzega sobie prawo do wprowadzania Informacje o wersji Tekla Structures Zastrzeżenie

136 zmian i uzupełnień do niniejszej instrukcji ze względu na zmiany w oprogramowaniu lub inne. Ponadto niniejsza Instrukcja oprogramowania jest chroniona prawem autorskim i umowami międzynarodowymi. Nieautoryzowane kopiowanie, wyświetlanie, modyfikowanie lub rozpowszechnianie niniejszej instrukcji lub jakiejkolwiek jej części może skutkować surowymi karami cywilnymi i karnymi oraz będzie ścigane w pełnym zakresie dozwolonym przez prawo. Tekla, Tekla Structures, Tekla BIMsight, BIMsight, Tekla Civil, Tedds, Solve, Fastrak i Orion są znakami towarowymi lub zastrzeżonymi znakami towarowymi Trimble Solutions Corporation w Unii Europejskiej, Stanach Zjednoczonych i/lub innych krajach. Więcej informacji na temat znaków towarowych firmy Trimble Solutions: Trimble jest zastrzeżonym znakiem towarowym lub znakiem towarowym firmy Trimble Inc. w Unii Europejskiej, Stanach Zjednoczonych i/lub innych krajach. Więcej informacji na temat znaków towarowych firmy Trimble: Inne nazwy produktów i firm wymienione w niniejszej instrukcji są lub mogą być znakami towarowymi ich właścicieli. Odwołując się do produktu innej firmy lub marki, firma Trimble nie sugeruje powiązania z tą firmą ani wspierania przez nią oraz wyklucza wszelkie takie powiązania lub wsparcie, o ile wyraźnie nie zaznaczono inaczej. Części tego oprogramowania: D-Cubed 2D DCM 2010 Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. EPM toolkit Jotne EPM Technology a.s., Oslo, Norwegia. Wszelkie prawa zastrzeżone. Open Cascade Express Mesh 2015 OPEN CASCADE S.A.S. Wszelkie prawa zastrzeżone. PolyBoolean C++ Library Complex A5 Co. Ltd. Wszelkie prawa zastrzeżone. FLY SDK CAD SDK 2012 VisualIntegrity. Wszelkie prawa zastrzeżone. Teigha Open Design Alliance. Wszelkie prawa zastrzeżone. CADhatch.com Wszelkie prawa zastrzeżone. FlexNet Publisher 2014 Flexera Software LLC. Wszelkie prawa zastrzeżone. Ten produkt zawiera poufne i zastrzeżone technologie, informacje oraz prace twórcze należące do firmy Flexera Software LLC i jej potencjalnych licencjodawców. Wszelkie wykorzystanie, kopiowanie, publikowanie, rozpowszechnianie, wyświetlanie, modyfikowanie lub przesyłanie takiej technologii w całości lub w części w jakiejkolwiek formie lub w jakikolwiek sposób bez uprzedniej pisemnej zgody firmy Flexera Software LLC jest surowo zabronione. Z wyjątkiem przypadków wyraźnie określonych przez firmę Flexera Software LLC na piśmie posiadanie tej technologii nie może być interpretowane jako przyznanie licencji ani praw wynikających z jakichkolwiek Informacje o wersji Tekla Structures Zastrzeżenie

137 praw własności intelektualnej firmy Flexera Software LLC czy to poprzez nabycie praw, domniemanie lub w inny sposób. Aby wyświetlić licencje na oprogramowanie open source innych firm, przejdź do Tekla Structures, kliknij menu Plik --> Pomoc --> Tekla Structures - informacje, a następnie kliknij opcję Licencje innych firm. Elementy oprogramowania opisanego w niniejszej Instrukcji są chronione kilkoma patentami i ewentualnie złożonymi wnioskami patentowymi w Stanach Zjednoczonych i/lub innych krajach. Więcej informacji można znaleźć na stronie Informacje o wersji Tekla Structures Zastrzeżenie

138 2 Uwagi dotyczące nowej wersji Tekla Structures dla administratora Instrukcja aktualizacji z wersji Tekla Structures 2017i do Tekla Structures 2018 Uwagi dotyczące nowej wersji dla administratora są przeznaczone dla użytkowników zaawansowanych i zawierają informacje na temat metod zastosowania dodatkowych ustawień użytkownika dostępnych w nowej wersji Tekla Structures. Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne (strona 138) Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali (strona 156) Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu (strona 173) 2.1 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne Ogólne ustawienia użytkownika dotyczą wszystkich grup użytkowników. Z tych ustawień możesz korzystać jednocześnie z własnymi ustawieniami grup użytkowników. Uwagi dotyczące nowej wersji dla administratora: Szablony modelu w aktualnej wersji (strona 139) Uwagi dotyczące nowej wersji dla administratora: Obsługa katalogu Aplikacje i komponenty (strona 142) Uwagi dotyczące nowej wersji dla administratora: IFC4 (strona 143) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 138 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

139 Uwagi dotyczące nowej wersji dla administratora: Narzędzie dostosowania panelu właściwości (strona 145) Uwagi dotyczące nowej wersji dla administratora: Tworzenie strzałek wymiaru użytkownika (strona 146) Uwagi dotyczące nowej wersji dla administratora: Drobne elementy (strona 147) Uwagi dotyczące nowej wersji dla administratora: Szablony modelu w aktualnej wersji 1. Otwórz Tekla Structures Utwórz nowy model za pomocą istniejącego szablonu modelu. 3. Nadaj modelowi taką samą nazwę, jak w poprzedniej wersji Tekla Structures. 4. Otwórz widok 3D. 5. Diagnozuj i napraw model. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 139 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

140 6. Utwórz miniaturę projektu lub dodaj niestandardowy obraz o nazwie thumbnail.png w folderze modelu. Preferowany rozmiar obrazu to 120 x 74 pikseli. 7. Zapisz model. Jeśli tego nie zrobisz, może pojawić się komunikat z ostrzeżeniem, że model został utworzony w poprzedniej wersji. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 140 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

141 8. Zapisz model jako szablon modelu. 9. Uwzględnij potrzebne podfoldery i pliki katalogu z folderu modelu i kliknij OK. 10. Usuń ręcznie wszystkie pliki *.db (baza danych środowiska, bazy danych opcji) z folderu modelu. Pliki *.bak, *.log i xs_user zostaną automatycznie usunięte z folderu modelu. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 141 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

142 Pliki.idrm (db.idrm i xslib.idrm) powinny zostać zachowane, gdyż są częścią modelu. Szablon modelu jest zapisywany w lokalizacji wskazywanej przez XS_MODEL_TEMPLATE_DIRECTORY. Teraz dysponujesz przykładowym obrazem szablonu modelu. Katalog Aplikacje i komponenty jest teraz także uporządkowany i łatwy w użyciu. Uwagi dotyczące nowej wersji dla administratora: Obsługa katalogu Aplikacje i komponenty Utrzymuj katalog Aplikacje i komponenty w porządku w stanie nadającym się do użytku. Więcej informacji na temat katalogu Aplikacje i komponenty można znaleźć w podrozdziale How to use the Applications & components catalog. Nadaj zmiennej XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT wartość TRUE, aby móc edytować pliki definicji katalogu Aplikacje i komponenty znajdujące się w folderach XS_SYSTEM. Sprawdź i napraw, co następuje: 1. Dodaj elementy do grup Sprawdź Rozgrupowane elementy i dodaj elementy do odpowiedniej grupy. 2. Sprawdź, czy w dziennikach występują błędy Jeżeli występują błędy lub ostrzeżenia, np. w plikach definicji katalogu, w katalogu Aplikacje i komponenty widoczny jest przycisk rejestru komunikatów w prawym dolnym narożniku w katalogu. Jeśli istnieją odniesienia do brakujących dodatków, przejdź do pliku ComponentCatalog.xml i usuń takie odniesienia ręcznie: Uwagi dotyczące nowej wersji Tekla Structures dla administratora 142 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

143 Sprawdź dokładnie, czy zmiany nie powodują żadnych dalszych błędów lub nie zmieniają struktury katalogu Aplikacje i komponenty. Sprawdź przynajmniej grupy Rozgrupowane elementy i Dotychczasowy katalog. Podobnie jak w powyższym przykładzie mogą występować błędy dotyczące: CatalogPluginComponentItem?CopyModelDirectoryPlugin CatalogPluginComponentItem?SaveAsModelTemplatePlugin 3. Ukryj w rolach wszystkie niezwiązane z nimi aplikacje i komponenty 1. W katalogu Rozgrupowane elementy zaznacz pole wyboru Pokaż ukryte elementy na dole. 2. Kliknij prawym przyciskiem myszy aplikację lub komponent i wybierz Pokaż / ukryj. 4. Utwórz niestandardowe miniatury Uwagi dotyczące nowej wersji Tekla Structures dla administratora 143 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

144 Uwagi dotyczące nowej wersji dla administratora: IFC4 Istnieje kilka usprawnień dotyczących eksportu IFC4 i wymagane jest utworzenie nowego pliku standard. Nowe ustawienie Kolor obiektu pozwala wyeksportować obiekty korzystające z kolorów klasy obiektów lub kolorów grupy obiektów. Jeśli wybierzesz kolory grupy obiektów, określone ustawienia przezroczystości również zostaną wyeksportowane. Można teraz wyeksportować płaskie i szerokie belki jako blachy, używając nowej opcji Eksportuj płaskie, szerokie belki jako blachy. Tę opcję należy wybrać, jeśli blachy były modelowane jako belki lub słupy z profilu płaskownika. Przykładowo niektóre komponenty systemowe używają belek lub słupów zamiast blach. Po zaznaczeniu nowej opcji Sekcje wylewania elementy betonowe są eksportowane jako sekcje wylewania. Jeśli opcja nie zostanie zaznaczona, elementy betonowe są eksportowane bez sekcji wylewania. Aby uzyskać więcej informacji na temat eksportu IFC4, zobacz Export a Tekla Structures model or selected model objects to... Uwagi dotyczące nowej wersji Tekla Structures dla administratora 144 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

145 Uwagi dotyczące nowej wersji dla administratora: Narzędzie dostosowania panelu właściwości Można dostosować panel właściwości, wyświetlając i ukrywając ustawienia lub zmieniając ich organizację. Można ukryć ustawienia, które nie są używane, i dodać ważne atrybuty użytkownika. Jeden użytkownik może tworzyć dostosowane układy panelu właściwości i udostępnić je całej organizacji. Aby otworzyć narzędzie dostosowywania, kliknij: Plik --> Ustawienia --> Dostosuj --> Panel właściwości. Dostosowania są zapisywane w pliku PropertyTemplates.xml w folderze \Users\<użytkownik>\AppData\Local\Trimble\TeklaStructures \<wersja>\ui\propertytemplates. Skopiuj go do folderu środowiska, firmowego lub folderu projektu, na przykład \ProgramData\Tekla Structures\<wersja>\Environments\<środowisko>\system \PropertyRepository\Templates\PropertyTemplates.xml. Kolejność wczytywania w Tekla Structures jest następująca: 1. Domyślny panel właściwości (zasoby osadzone) Tekla Structures 2. Konfiguracja panelu właściwości w folderach środowiska (na podstawie ścieżki XS_SYSTEM) 3. Konfiguracja panelu właściwości w folderze firmowym (określona w XS_FIRM) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 145 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

146 4. Konfiguracja panelu właściwości w folderze projektu (określona w XS_PROJECT) 5. Dostosowany przez użytkownika panel właściwości w folderze %localappdata% Wcześniej wczytane definicje panelu właściwości są zastępowane przez definicje wczytane później. Na przykład panel właściwości zdefiniowany w folderze firmowym ma pierwszeństwo panelem właściwości zdefiniowanym w folderach środowiska. Uwagi dotyczące nowej wersji dla administratora: Tworzenie strzałek wymiaru użytkownika Można zastąpić dostępne strzałki wymiaru własnymi strzałkami wymiaru, lub można dodać nowe. Aby uzyskać więcej informacji na temat tworzenia strzałek wymiaru użytkownika, zobacz Dostosowanie strzałek linii wymiarowej. Uwaga: Symbole znajdują się w pliku dimension_arrows.sym w katalogu środowiska \symbol (określonym dla zmiennej DXK_SYMBOLPATH w pliku.ini). Indeksy symbolu są wymienione w pliku dimension_arrows.txt również w katalogu symboli środowiska. Pliki map bitowych otrzymują nazwy dr_dialog_dim_arrow_type_xxx.bmp, gdzie xxx to numer indeksu w pliku symboli, np. dr_dialog_dim_arrow_type_007.bmp. Umieść nowe pliki map bitowych w jednym z folderów określonych dla zmiennej systemowej DAK_BMPPATH. Nie ma już potrzeby rozciągania grotów strzałek wymiaru, ponieważ plik dimension_arrows.sym w środowisku Wspólny został zaktualizowany i umożliwia prawidłowe wyświetlanie strzałek w skali 1:1. Do zestawu symboli grotów strzałek dodano 10 nowych grotów strzałek wymiaru. Patrz ilustracja poniżej. Każdy symbol ma podstawę 10 pikseli, dzięki czemu można je łatwo skalować w razie potrzeby. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 146 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

147 Należy pamiętać, że można użyć pliku dimension_arrows.sym plik z Tekla Structures 2017i, jeśli nie chcesz korzystać z grotów strzałek w skali 1:1. Można skierować Tekla Structures za pomocą zmiennej systemowej DXK_SYMBOLPATH w pliku.ini do własnego pliku symboli utworzonych do użytku z dim_arrow_width Uwagi dotyczące nowej wersji dla administratora: Drobne elementy Opis Utwórz plik standard i inne możliwe wstępnie utworzone pliki atrybutów dla użytkowników. Wyrównanie tekstu w tekstach i znakach Dostępne jest teraz wyrównanie tekstu dla znaków i uwag powiązanych. Zaktualizuj pliki standard. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 147 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

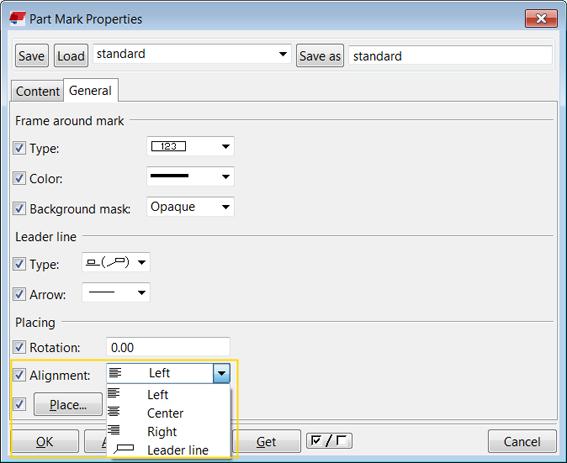

148 Nowa opcja w zaawansowanych etykietach siatki Okno dialogowe Właściwości zaawansowanych etykiet siatki zawiera nową opcję Wyrównaj do linii. Po wybraniu Tak etykiety pionowych i skośnych linii siatki są obracane do uzyskania wyrównania z liniami siatki. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 148 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

149 Uwagi dotyczące nowej wersji Tekla Structures dla administratora 149 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

150 Aby uzyskać więcej informacji na temat etykiet siatek, zobacz Customize drawing grid labels. Reguły wymiarowania Teraz można określać różne ustawienia linii wymiarowej (całkowite, kształt, otwór, wnęka, filtr, elementy podrzędne i siatka) dla każdego boku (Góra, Dół, Lewy i Prawy) w oknie dialogowym Właściwości zasady wymiarowania. W tym celu należy usunąć zaznaczenie nowego pola wyboru Tak samo ze wszystkich stron. Wcześniej dostępne były dwa odrębne ustawienia (pionowe i poziome). Raporty PDF Opcje raportu PDF są wczytywane z plików ustawień o nazwie report.pdfprintoptions.xml. Plik ustawień może być obecny w dowolnym położeniu, w którym są zazwyczaj wyszukiwane pliki PdfPrintOptions.xml. Umożliwia to włączenie opcji osadzania czcionek w przypadku języków, które tego wymagają. Jeśli takie pliki nie istnieją, używane są na stałe określone opcje domyślne. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 150 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

151 Jeśli chcesz, aby w raportach PDF były osadzane czcionki w celu lepszej obsługi znaków specjalnych (lub na potrzeby innych włączonych opcji), należy zapisać ustawienia z okna dialogowego Drukuj rysunki pod nazwą report (tworząc plik report.pdfprintoptions.xml) i przenieś go do folderu XS_PROJECT, XS_FIRM lub XS_SYSTEM. Aby uzyskać więcej informacji, zobacz Create a.pdf report template. Właściwości modelu analitycznego Wprowadzono zmiany w oknie dialogowym Właściwości modelu analitycznego. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 151 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

152 Filtr elementów stężenia to nowy filtr. Ta grupa powinna zawierać elementy, które będą miały ustawienia Zachowaj oś: nie i Przyciągaj tylko do elementów głównych. Sprawdź, czy istniejący Filtr elementu podrzędnego wymaga zlokalizowania. Nowe atrybuty użytkownika Tekla Structural Designer Dodano atrybuty użytkownika Typ elementu TSD, Typ płyty TSD oraz Typ ściany TSD do zakładki UDA Tekla Structural Designer w \Environments \common\inp\objects.inp. Można użyć tego pliku jako przykładu, jeśli nie określono \common\inp\ w XS_INP. \Environments\common\inp\objects.inp, z dodatkami pogrubioną czcionką: tab_page("teklastructuraldesigner") { unique_attribute("tsd_part_mark", "j_mark", string, "%s", no, none, "0.0", "0.0") { value("", 0) } unique_attribute("tsd_total_studs", "j_no_of_studs", integer, "%d", no, none, "0.0", "0.0") { value("", 0) } unique_attribute("tsd_trans_reinf", "j_transverse_rebar", string, "%s", no, none, "0.0", "0.0") { value("", 0) } unique_attribute("tsd_ew", "j_effective_width", float, "%d", no, none, "0.0", "0.0") { value("", 0) } unique_attribute("tsd_status", "j_integration_status", string, "%s", no, none, "0.0", "0.0") { value("", 1) } unique_attribute("mbr_type", "TSD Member Type", string, "%s", no, none, "0.0", "0.0") { value("", 2) } unique_attribute("slab_type", "TSD Slab Type", string, "%s", no, none, "0.0", "0.0") { value("", 2) } Uwagi dotyczące nowej wersji Tekla Structures dla administratora 152 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

153 unique_attribute("wall_type", "TSD Wall Type", string, "%s", no, none, "0.0", "0.0") { value("", 2) } } Opcje zaawansowane Opcje zaawansowane w wizualizacji DX SSAO wł/wył: Opcja XS_SHOW_SHADOW_FOR_PERSPECTIVE jest domyślnie włączona. Określa, czy w widokach DX są wyświetlane cienie, gdy tryb perspektywiczny jest włączony. SSAO wł/wył: Opcja XS_SHOW_SHADOW_FOR_ORTHO jest domyślnie wyłączona. Określa, czy w widokach DX są wyświetlane cienie, gdy tryb orto jest włączony. FXAA (antyaliasing) wł/wył: Opcja XS_USE_ANTI_ALIASING_IN_DX jest domyślnie włączona. Określa, czy w widokach DX jest używany antyaliasing. Antyaliasing sprawia, że krawędzie są gładsze, ale też mniej dokładne. Kreskowanie pokrywających się powierzchni: Opcja XS_HATCH_OVERLAPPING_FACES_IN_DX jest domyślnie włączona. Została zmieniona nazwa opcji. Wcześniejsza nazwa to XS_OVERLAPPING_SURFACES. Określa, czy w widokach DX jest wyświetlane kreskowanie nakładających się powierzchni. Statystyki wydajności: Opcja XS_SHOW_STATISTICS_IN_DX jest domyślnie wyłączona. Określa, czy w widokach DX są wyświetlane statystyki wydajności. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 153 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

154 Opcja zaawansowana ulepszonego umieszczania znaku Znaki są teraz automatycznie umieszczane zgodnie z nowym algorytmem umieszczenia znaków, jeśli nowa specyficzna dla modelu opcja zaawansowana XS_MARK_INTELLIGENT_PLACING ma wartość TRUE (domyślnie). Nowe umieszczanie próbuje uniknąć przecinania się linii odniesienia, a także powoduje umieszczenie znaków w wyraźniejszy sposób. Nowy algorytm ma zastosowanie do wszystkich znaków i uwag powiązanych, z wyjątkiem znaków spoin. Opcje zaawansowane dla typu linii obiektów konstrukcyjnych Istnieją nowe opcje zaawansowane określające typ linii obiektów konstrukcyjnych: XS_CONSTRUCTION_CIRCLE_LINE_TYPE Wartością domyślną jest 1. XS_CONSTRUCTION_LINE_LINE_TYPE Wartością domyślną jest 2. Zakres wartości wynosi od 1 do 5: 1 = ciągła i 2 5 = linie kropkowane. Inne dodane opcje zaawansowane Uwagi dotyczące nowej wersji Tekla Structures dla administratora 154 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

155 XS_IGNORE_CROSSBAR_LOCATION_IN_REBAR_MESH_NUMBERING Służy na przykład do ignorowania w numeracji położenia pręta poprzecznego przy uwzględnianiu różnic geometrycznych między siatkami zbrojeniowymi w numeracji. Siatki z prętami poprzecznymi powyżej są uznawane za takie same jak podobne siatki zbrojeniowe z prętami poprzecznymi poniżej. XS_AD_ANALYSIS_PLANES_ENABLED Wartością domyślną jest TRUE. Metoda używana przez Tekla Structures do tworzenia modeli analitycznych została poprawiona w wersji Jeśli model z modelem analitycznym otworzysz w Tekla Structures 2018 i aktywujesz model analityczny, Tekla Structures ponownie utworzy model analityczny przy użyciu nowej metody. Jeśli chcesz przywrócić metodę tworzenia modeli analitycznych używaną w Tekla Structures 2017i i we wcześniejszych wersjach, nadaj opcji zaawansowanej XS_AD_ANALYSIS_PLANES_ENABLED wartość FALSE. Ta opcja zaawansowana zależy od modelu. Zmiany w opcjach zaawansowanych XS_CS_CHAMFER_DIVIDE_ANGLE ponownie działa dla naszkicowanych profili. Edytor szablonów Ulepszenia CopyField Wcześniej sumę wartości można było uzyskać tylko przy użyciu polecenia CopyField, zanim została obliczona. Jeśli CopyField może uzyskać wartość z tego samego komponentu, w którym jest, wtedy używana jest ta wartość. Teraz można za pomocą CopyField skopiować rzeczywistą wartość wyjściową. Wcześniej można było jedynie skopiować formułę pola i użyć jej do obliczenia wartości. Jeśli CopyField może uzyskać wartość z tego samego komponentu, w którym jest, wtedy używana jest ta wartość. W przypadku użycia CopyField w nagłówku lub nagłówku strony, wówczas wartość jest wyszukiwana z kolejnych komponentów. W przypadku użycia CopyField w stopce lub stopce strony, wówczas wartość jest wyszukiwana z poprzednich komponentów. W przypadku użycia CopyField w wierszu, wartość jest najpierw wyszukiwana z poprzednich komponentów, a jeśli nie zostanie znaleziona, z następnych komponentów. Opcje zaawansowane dostępne w narzędziu Edytor szablonów Dodaj następujący wiersz do pliku tpled.ini w \<środowisko>\template \settings jako ostatni Uwagi dotyczące nowej wersji Tekla Structures dla administratora 155 Uwagi dotyczące nowej wersji dla administratora: Ustawienia ogólne

156 Różne Porównywanie faz w numeracji Obecnie można porównywać fazy w numeracji. Zaktualizuj pliki standard w razie potrzeby. Elementy w różnych fazach nigdy nie otrzymają tych samych numerów, gdy wybrane jest ustawienie Faza. Obiekty konstrukcyjne Obecnie można przypisać fazę obiektom konstrukcyjnym i filtrować według typu i fazy obiektów konstrukcyjnych. W ten sposób można ukryć na raz tylko niektóre obiekty konstrukcyjne. Symbol przyciągania do punktów środków okręgów na rysunkach Obecnie nadanie zmiennej XS_ADD_SNAPPING_SYMBOL_TO_CIRCLES wartości TRUE spowoduje wyświetlenie symboli przyciągania do środka okręgu dla okrągłych wycięć elementów na rysunkach. Nie dotyczy to rysunków zestawczych, gdyż może to rzutować na wydajność. Atrybuty obiektu powierzchni Atrybuty obiektu powierzchni są teraz dostępne dla typu jednostki IfcCovering w dodatkowych zestawach właściwości. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 156 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

157 2.2 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali Następujące ustawienia dostosowania dotyczą tylko grupy użytkowników stali. Uwagi dotyczące nowej wersji dla administratora: Belki spiralne (strona 157) Uwagi dotyczące nowej wersji dla administratora: Drobne elementy stalowe (strona 158) Uwagi dotyczące nowej wersji dla administratora: Komponenty stalowe (strona 160) Uwagi dotyczące nowej wersji dla administratora: Belki spiralne Aktualizacja szablonów zapytań Szablon zapytań dla elementów zaktualizowano do Tekla Structures 2018 w wspólnym środowisku common. Zasadniczo jest identyczny jak dla zwykłych elementów, ale ma dodatkowe informacje, takie jak punkty osi obrotu dla belek spiralnych. Tworzenie/aktualizowanie szablonów i raportów Dodano nowe właściwości dla belek spiralnych. Teraz można tworzyć bardziej szczegółowe szablony i raporty. SPIRAL_ROTATION_AXIS_BASE_POINT_X, SPIRAL_ROTATION_AXIS_BASE_POINT_Y, SPIRAL_ROTATION_AXIS_BASE_POINT_Z, SPIRAL_ROTATION_AXIS_BASE_POINT_X_PROJECT, SPIRAL_ROTATION_AXIS_BASE_POINT_Y_PROJECT, SPIRAL_ROTATION_AXIS_BASE_POINT_Z_PROJECT, SPIRAL_ROTATION_AXIS_BASE_POINT_X_BASEPOINT, SPIRAL_ROTATION_AXIS_BASE_POINT_Y_BASEPOINT, SPIRAL_ROTATION_AXIS_BASE_POINT_Z_BASEPOINT, SPIRAL_ROTATION_AXIS_BASE_POINT_X_IN_WORK_PLANE, SPIRAL_ROTATION_AXIS_BASE_POINT_Y_IN_WORK_PLANE, SPIRAL_ROTATION_AXIS_BASE_POINT_Z_IN_WORK_PLANE, SPIRAL_ROTATION_AXIS_UP_POINT_X, SPIRAL_ROTATION_AXIS_UP_POINT_Y, SPIRAL_ROTATION_AXIS_UP_POINT_Z, SPIRAL_ROTATION_AXIS_UP_POINT_X_PROJECT, SPIRAL_ROTATION_AXIS_UP_POINT_Y_PROJECT, SPIRAL_ROTATION_AXIS_UP_POINT_Z_PROJECT, SPIRAL_ROTATION_AXIS_UP_POINT_X_BASEPOINT, SPIRAL_ROTATION_AXIS_UP_POINT_Y_BASEPOINT, SPIRAL_ROTATION_AXIS_UP_POINT_Z_BASEPOINT, SPIRAL_ROTATION_AXIS_UP_POINT_X_IN_WORK_PLANE, SPIRAL_ROTATION_AXIS_UP_POINT_Y_IN_WORK_PLANE, SPIRAL_ROTATION_AXIS_UP_POINT_Z_IN_WORK_PLANE, Uwagi dotyczące nowej wersji Tekla Structures dla administratora 157 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

158 Sprawdzanie/aktualizowanie atrybutów użytkownika Dodaj do belek spiralnych atrybuty użytkownika specyficzne dla belek spiralnych. Środowisko common jest aktualne, ale należy dodać atrybuty użytkownika specyficzne dla belek spiralnych do specyficznych dla roli plików.inp. Ograniczenia Eksport IFC nie działa w przypadku belek spiralnych i wyniki eksportu DSTV mogą być niepewne. Uwagi dotyczące nowej wersji dla administratora: Drobne elementy stalowe Blachy gięte Obecnie można używać blach giętych w filtrowaniu widoku modelu, filtrowaniu wyboru widoku, filtrowaniu rysunku i do dostosowywania prezentacji obiektu modelu. Podczas tworzenia filtrów ustaw Szablon jako kategorię i IS_BENT_PLATE jako właściwość. Właściwość jest dostępna w edytorze szablonów dla elementów. Obecnie są obsługiwane informacje dotyczące linii gięcia (blok KA) dla blach giętych. Dostępne są dwie nowe opcje na zakładce Opcje zaawansowane w oknie dialogowym Ustawienia pliku NC, które służą do wyświetlania informacji o liniach gięcia dla blach giętych i płyt polibelek. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 158 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

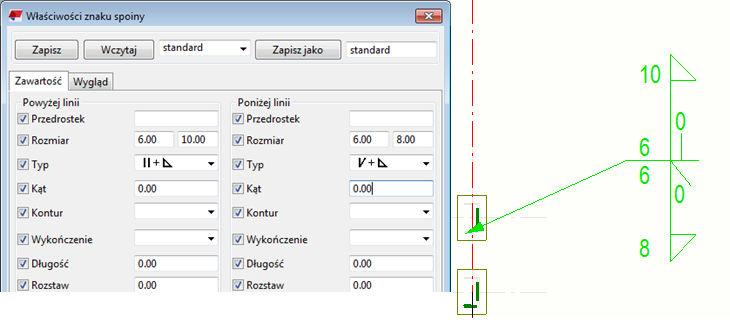

159 Znaki spoin na rysunkach We właściwościach spoiny na widoku rysunku istnieje nowe ustawienie Spoiny w ukrytych elementach mające następujące opcje wyświetlania i ukrywania znaków spoin ukrytych elementów (wyświetlanych za pomocą linii ukrytych) na rysunkach: Brak: Jeśli element jest ukryty, nie jest rysowany znak spoiny. Budowa: Jeśli element jest ukryty, rysowane są znaki spoin dla spoin na budowie. Warsztat: Jeśli element jest ukryty, rysowane są znaki spoin dla spoin warsztatowych. Oba: Znaki spoin są zawsze rysowane dla ukrytych elementów. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 159 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

160 Wartość dodatkowego rozmiaru dla złożonych typów spoin Gdy wybrana jest spoina złożona, dostępne jest ustawienia dla wartości drugiego rozmiaru zarówno w modelu spoiny, jak i w ręcznych spoinach rysunku. Dla dodatkowych rozmiarów spoin złożonych dostępne są następujące atrybuty szablonu: WELD_ADDITIONAL_SIZE1 WELD_ADDITIONAL_SIZE2 Obszar nie do malowania Liczba norm śrub obsługiwanych w komponencie Obszar nie do malowania została zwiększona z 50 do 250 norm śrub. Uwagi dotyczące nowej wersji dla administratora: Komponenty stalowe W interfejsie użytkownika następujących komponentów wprowadzono zmiany: Blacha węzłowa przykręcana (11) Można usunąć śruby na zakładkach Śruby stężenia 1-3. (TT92089) Można ustawić kierunek śrubowania na zakładkach Śruby blachy węzłowej, Śruby stężenia 1-3 i Śruby kątownika. (TT131147) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 160 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

161 Inne zmiany i poprawki: Blacha węzłowa jest teraz prawidłowo umieszczana podczas obracania elementów podrzędnych. (TT113323) Cięcia szczeliny w stężeniach są teraz prawidłowo tworzone, gdy stężenia znajdują się na różnych płaszczyznach. (TT77753) Blacha węzłowa jest teraz umieszczana po prawidłowej stronie podczas określania wysokości blachy. (TT120585) Zwiększenie długości śruby określone na zakładkach Śruby blachy węzłowej i Śruby stężenia 1-3 jest teraz prawidłowo stosowane. (TT102092) Prostokątna blacha węzłowa nie jest otrzymuje już nowego identyfikatora po kliknięciu Zmień. (TT129708) Offset blachy węzłowej od stężenia jest teraz prawidłowo stosowany. (TT130521) Przecięcie rur (22) Teraz można ustawić właściwość Wykończenie powierzchni: dla wszystkich elementów. (TT131192) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 161 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

162 Króciec (28) Teraz można określić górny i dolny offset dla wszystkich żeber. (TT85772) Proste połączenie kątownikiem (31), Dwustronne połączenie kątownikiem (33) Teraz można ustawić właściwość Wykończenie powierzchni: dla wszystkich elementów na zakładce Elementy. (TT125253) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 162 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

163 Blacha osadzenia (37), Osadzenie (39) Można teraz tworzyć otwory pod ocynk w blasze końcowej na zakładce Otwory. (TT130854, TT130855) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 163 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

164 Wstawka (40) Teraz na zakładce Wstawka można określić, czy profil wstawki jest przycięty równolegle na obu końcach. (TT130004) Inne zmiany i poprawki: Określenie ujemnego wymiaru dla pionowego położenia grupy śrub nie wpływa już na pozycję blachy czołowej. (TT129501) Dodatkowe blachy żebra są zawsze umieszczane na żebrze elementu głównego, gdy osie elementu głównego i podrzędnego nie są w linii. (TT92096) Można określić kierunek śrubowania na zakładce Śruby. (TT130978) Osadzenie belki stropowej (58) Teraz można kontrolować wymiar pasa dolnego. (TT100958) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 164 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

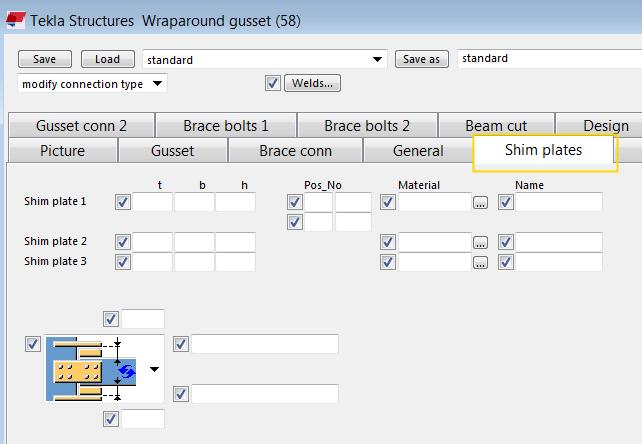

165 Okalająca blacha węzłowa (58), Blacha do stężenia z nakładkami (61), Węzeł krzyżowy (62) i Blacha węzłowa narożna okalająca (63) Można określić 3 rodzaje podkładek z blachy na zakładce Podkładki z blachy. (TT77336) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 165 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

166 Inne zmiany i poprawki: Można utworzyć podkładki z blachy, podczas łączenia stężeń do blachy węzłowej przy użyciu połączeń kątownikiem. (TT77330) Można kontrolować odstępy śrub pasa stężenia od wierzchołka kątownika lub środka stężenia. (TT77334) Połączenie rur (6), Rura - blacha węzłowa (20), Przecięcie rur (22), Blacha węzłowa narożna - rura (56), Narożna blacha węzłowa śrubowana (57), Blacha węzłowa narożna dla rur (59), Okalająca krzyżowa blacha węzłowa (60) W stężeniu można wykonywać okrągły otwór. (TT106612) Profil boczny słupka (86) Można ustawić odległość górnej krawędzi śrub na zakładce Śruby S. (TT103709) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 166 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

167 Stężenie portalowe (105) Możesz określić nazwę blachy węzłowej. Ponadto można określić otwory podłużne, zespół śrub i zwiększenie długości śruby dla Śruby 1-3. (TT103815) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 167 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

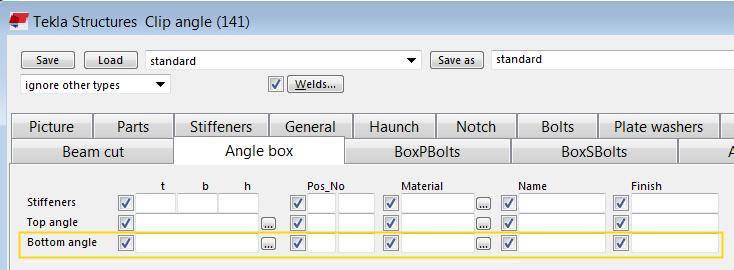

168 Połączenie kątownikiem (141), Dwustronne połączenie kątownikiem (143) Teraz można określić oddzielne profile dla górnego i dolnego kątownika na zakładce Ramka z kątownika. Można to również zrobić w Blacha końcowa (144) i Blacha ścinana prosta (146). (TT131709) Można określić osobno podkładki blachy dla śrub głównych i podrzędnych na zakładce Podkładki blachy. (TT106278) Odstęp między śrubami z opcją szczeliny spoiny działa prawidłowo w komponencie Dwustronne połączenie kątownikiem (143). Istnieje opcja umożliwiająca kontrolowanie szczeliny, gdy elementy podrzędne mają różne grubości środnika. (TT130741) Inne zmiany i poprawki: Szczelina między półką i żebrem działa prawidłowo. (TT83588) Śruby są poprawnie tworzone po ustawieniu ich równoległe do nachylonego elementu podrzędnego. (TT130989) Otwory podłużne dla górnej i dolnej śruby głównej w kątowniku ze wstawką są teraz prawidłowo stosowane. (TT131707) Ręczne podcięcie dolnej półki już nie powoduje wycięcia w półce górnej. (TT54515) Otwory podłużne są teraz prawidłowo stosowane w przypadku śrub podrzędnych przy użyciu połączenia kątownikiem śrubowanego. (TT105965) Offset pionowy do pierwszej śruby jest teraz prawidłowo obliczany w połączeniach słupa i belki. (TT60251) Nie jest już tworzony podwójny zestaw śrub podczas używania profili C jako elementów podrzędnych. (TT101901) Wymiar rozstawu na zakładce Śruby jest teraz prawidłowo stosowany, gdy jest ustawiona opcja luzu żebra na zakładce Elementy. (TT131749) Szerokość blachy podkładki i obróbka pasa górnego są prawidłowo stosowane zgodnie z właściwościami komponentu. (TT129110) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 168 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

169 Blacha gięta (151) Można teraz określić główny element skręcany dla śrub podrzędnych na zakładce Śruby. (TT127819) Inne zmiany i poprawki: Podkładka spoiny jest umieszczana prawidłowo, gdy element podrzędny jest skośny. (TT110635) Blacha podstawy (1004) Można określić typ obrotu i wartości obrotu dla profilu kotwiącego. (TT129807) Inne zmiany i poprawki: Można określić tolerancję otworu blachy poziomującej na zakładce Elementy. (TT131342) Poziome otwory w podkładkach z blachy są tworzone prawidłowo. (TT130702) Pionowe otwory w podkładce z blachy działają prawidłowo. (TT129770) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 169 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

170 Opcja usunięcia śrub i kotew działa prawidłowo. (TT48331) W przypadku używania kotew o kształcie U i typu kierunku haka 3 lub 4 utworzone elementy są prawidłowo mocowane do kotwy. (TT132020) Detal podstawy profilu L (1020) Można określić kierunek śrubowania na zakładce Śruby. (TT130763) Blacha nośna U.S. (1044) Można określić przerwy między żebrami i półkami elementu głównego. (TT130273) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 170 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

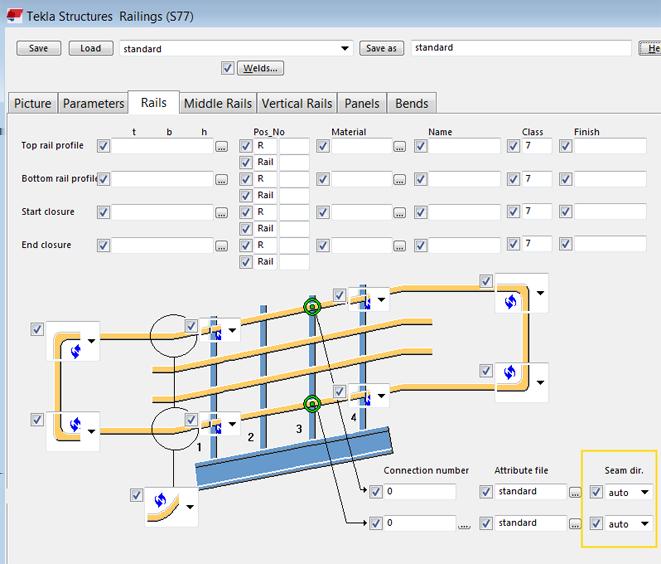

171 Poręcze (S77) Można określić kierunek używanego połączenia na zakładce Poręcze. Następujące komponenty zawierają poprawki: Stężenie ze śrubą rzymską (S3) Wspornik na słupie (5) Połączenie rur (6) Wycięcie - konstrukcja morska (9) Oparcie belki na żebrze (12) Stężenia z węzłami (13) Profil skrzynkowy (S13) Blachy czołowe (14) Usztywniona blacha ścinana (17) Rura - blacha węzłowa (20) Usztywniona blacha końcowa (27) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 171 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

172 Przykręcana blacha czołowa (27) Prosta blacha końcowa (32) Teownik spawany (32) Nakładka (33) Dwustronna blacha końcowa (34) Blacha ścinana prosta (35) Oparcie (39) Styk słupa - łączenie na śruby (42) Belka zbieżna 2 (S45) Stężenie narożne (46) Nowe podcięcie (49) Generowanie płatwi (50) Połączenie diagonalne (53) Narożna blacha węzłowa śrubowana (57) Okalająca blacha węzłowa (58) Blacha węzłowa narożna dla rur (59) Okalająca krzyżowa blacha węzłowa (60) Blacha połączenia wzdłużnego 2 (62) Węzeł krzyżowy (62) Blacha końcowa z żebrem częściowym (65) Stężenie specjalne Hss (66) (67) Blacha ścinana jako złożony T (69) Połączenie blachy podstawy U.S. (71) Typ osadzenia 9 (73) Połączenie osadzenia U.S. 2 (73) Połączenie wzdłużne (77) Poręcze (S77) Kratownica (S78) Połączenie barierki na śruby (S81) Blacha podwójna słupka (87) Osadzenie rury na słupie (100) Osadzenie rury (104) Połączenie króćcem (119) Okrągłe blachy łączące (124) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 172 Uwagi dotyczące nowej wersji dla administratora: Ustawienia stali

173 Połączenie śrubą rzymską (126) Słup spawany z żebrami (128) Styk słupa (132) Króciec (133) Połączenie sztywne na śruby (134) Połączenie wzdłużne, boczne słupa (137) Dwustronna blacha końcowa (142) Dwustronne połączenie kątownikiem (143) Blacha ścinana prosta (146) 2L styk (152) U.S. Hip & Valley (179) Słup z żebrami W (182) Przygotowanie belki (183) Pełna głębokość S (185) Słup z żebrami (186) Słup z żebrami S (187) Słup z żebrami (188) Blacha ścinana słupa rurowego (189) Blacha gięta (190) Blacha węzłowa przykręcana (196) Belka zbieżna - belka zbieżna (200) Żebra (1003) Blacha podstawy usztywniona żebrami (1016) Blacha podstawy (1042) Detal podstawy schodów (1043) Blacha łącząca profilu podwójnego (1046) Blacha podstawy U.S. (1047) Okrągłe blachy podstawy (1052) Żebra wielokrotne (1064) Blacha podstawy słupa zbieżnego (1068) Blacha osadzenia (1069) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 173 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

174 2.3 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu Następujące ustawienia dostosowania dotyczą tylko grupy użytkowników betonu. Uwagi dotyczące nowej wersji dla administratora: Jednostki sekcji wylewania (strona 174) Uwagi dotyczące nowej wersji dla administratora: Zestawy prętów i liniowo zbieżne grupy prętów (strona 180) Uwagi dotyczące nowej wersji dla administratora: Drobne elementy betonowe (strona 183) Uwagi dotyczące nowej wersji dla administratora: Aktualizacje narzędzi do produkcji elementów betonowych (strona 185) Uwagi dotyczące nowej wersji dla administratora: Komponenty betonowe (strona 187) Uwagi dotyczące nowej wersji dla administratora: Jednostki sekcji wylewania Jednostka sekcji wylewania jest jednostką dla betonu wylewanego na miejscu. Jednostki sekcji wylewania łączą obiekt wylewany i inne obiekty budowlane, które muszą być na miejscu zanim będzie można wylać beton wylewany na miejscu. Przy użyciu jednostek sekcji wylewania łatwiej jest zarządzać i raportować zawartość sekcji wylewania. Jednostek sekcji wylewania można teraz używać w Organizator i Menedżer zadań. Opis Aktualizacja raportów, w wyniku której raportowane są jednostki sekcji wylewania zamiast obiektów wylewanych. Przykład raportu hierarchicznego znajduje się w \Environments \default\system\concrete\cip\contractor \Pour_List_Hierarchical.rpt. Utwórz strony zakładek UDA dla jednostek sekcji wylewania. Jednostki sekcji wylewania są podobne do zespołów, dlatego powinny się tam znajdować informacje dotyczące procesu pracy zamiast obiektów wylewanych. Aktualizacja filtrów i kategorii narzędzia Organizator, aby używane były jednostki sekcji wylewania zamiast obiektów wylewanych. Utwórz raport badania jednostki sekcji wylewania, jeśli nie używasz środowiska Common. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 174 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

175 W razie potrzeby utwórz zapytanie niestandardowe dla jednostki sekcji wylewania. W rysunkach zestawczych jednostek sekcji wylewania w razie potrzeby zacznij używać widoku lustrzanego. Poprzednie problemy z sekcjami wylewania zostały usunięte. Zaktualizuj przynajmniej niektóre typy zadań Menedżer zadań, aby używać jednostek sekcji wylewania. Instrukcje: Stosowanie Atrybuty, których można używać w raportach jednostek sekcji wylewania są przedstawione na poniższym rysunku. WEIGHT_ONLY_POUR_OBJECT, WEIGHT_ONLY_REBARS i VOLUME_ONLY_POUR_OBJECT są specyficzne dla jednostek sekcji wylewania. Niektóre właściwości i atrybuty są nadal dostępne jedynie dla obiektów wylewanych ale są połączone z jednostkami sekcji wylewania i są dostępne a w raportach i szablonach w hierarchii są pod jednostkami sekcji wylewania. Środowisko Default zawiera pewne raporty i szablony, których można użyć jako przykładu, takie jak Pour_List.rpt oraz Pour_List_Hierarchical.rpt w folderze \Environments\default \system\concrete\cip\contractor\. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 175 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

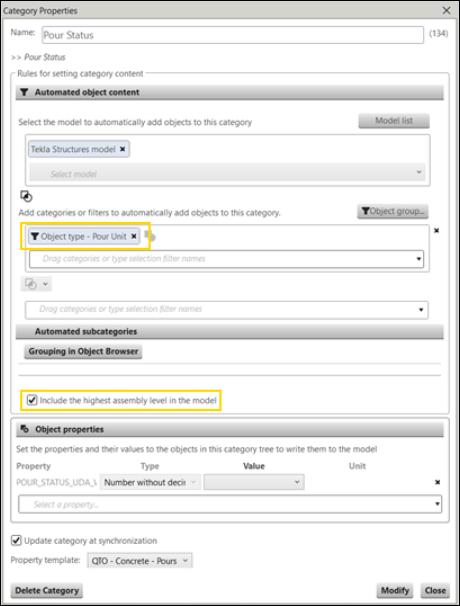

176 Aby użyć jednostek sekcji wylewania w kategoriach Organizator, dodaj je do kategorii za pomocą filtru Object type - Pour unit i ustaw kategorię Dodaj zespół znajdujący się na najwyższym poziomie do modelu. Można użyć tej kategorii jako przykładu \Environments\default\system Uwagi dotyczące nowej wersji Tekla Structures dla administratora 176 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

177 \concrete\cip\contractor\projectorganizerdata \DefaultCategoryTrees\Pours by Type.category. Można spowodować, aby zapytanie niestandardowe działało z jednostkami sekcji wylewania, modyfikując pliki.it. Przykład zapytania można znaleźć w \Environments\common\system\CustomInquiry\Pour.it. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 177 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

178 Uwagi dotyczące nowej wersji Tekla Structures dla administratora 178 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

179 Można dodawać atrybuty użytkownika do jednostek sekcji wylewania, używając typu obiektu pour_unit. Jest to już zrobione w pliku objects.inp znajdującym się w folderze \Environments\common\inp\, więc jeśli środowisko nie używa go, można to dodać samodzielnie lub użyć pliku ze środowiska Common jako przykładu. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 179 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

180 Ograniczenia Jednostki sekcji wylewania są obecnie eksportowane tylko w IFC4, a nie w IFC2x3. Uwagi dotyczące nowej wersji dla administratora: Zestawy prętów i liniowo zbieżne grupy prętów Wcześniej wszystkie pręty w grupach zbieżnych w zestawach prętów otrzymywały własne numery pozycji pręta. Ten numer pozycji (REBAR_POS) nie zawsze był logicznie zwiększany lub zmniejszany w kolejnych prętach. Zostało to zmienione. Dla zestawów prętów jest teraz nowa opcja zaawansowana, za pomocą której można kontrolować sposób grupowania i raportowania tych zgrupowanych prętów. Opis Skopiuj lub udostępnij nowe zaktualizowane i ulepszone raporty zbrojenia do swojego środowiska z folderu \Environments\default\system\concrete. Dostępne są następujące nowe raporty: Uwagi dotyczące nowej wersji Tekla Structures dla administratora 180 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

181 Rebar - Group Bending List - Compact.rpt Rebar - Group Bending List - Extended.rpt Rebar - Single Bar Bending List.rpt Te raporty zostały zaktualizowane, aby obsługiwały nowe liniowo zbieżne grupy prętów w raportach prętów zbrojeniowych. Raporty działają również w przypadku grup prętów zbrojeniowych i pojedynczych prętów. Jeśli były używane raporty Rebar Bending List With Single Bars.rpt i/lub Rebar Bending List.rpt, można je usunąć. Trzy nowe raporty wymienione powyżej zastąpią dwa stare raporty. Jeśli masz stare raporty zbrojenia, które używają SINGLE_REBAR, zaktualizuj w nich następujące atrybuty: REBAR.NUMBER_OF_BARS_IN_GROUP zamiast REBAR.NUMBER REBAR.WEIGHT_TOTAL_IN_GROUP zamiast REBAR.WEIGHT_TOTAL Inne nowe atrybuty w razie potrzeby Raporty zbrojenia, które używają wierszy REBAR nie muszą być aktualizowane i mogą dalej używać NUMBER i WEIGHT_TOTAL. W razie potrzeby zmień nowe ustawienia zaawansowane. Nowe funkcje Nowe opcje zaawansowane XS_REBARSET_USE_GROUP_NUMBER_FOR_BARS_IN_TAPERED_GROUPS TRUE = Pręty w grupie zbieżnej są numerowane za pomocą numeru grupy (domyślnie). FALSE = Pręty w grupie zbieżnej są numerowane jako pojedyncze pręty (stara funkcjonalność). XS_REBARSET_TAPERED_GROUP_POSITION_NUMBER_FORMAT_STRING (dla GROUP_POS) Domyślnie = %REBAR_PREFIX%%REBAR_SERIAL_NUMBER% XS_REBARSET_TAPERED_REBAR_POSITION_NUMBER_FORMAT_STRING (dla REBAR_POS) Domyślnie = %REBAR_PREFIX%%REBAR_SERIAL_NUMBER%.%SUB_ID% XS_REBARSET_ENABLE_BAR_GROUPING_WHEN_SPACING_DIFFERS Dotyczy tylko grup prętów zestawu prętów typu Normalny TRUE = Grupy prętów zestawu prętów są zachowywane razem, nawet jeśli zmienia się rozstaw (domyślnie). Pręty o tym samym REBAR_POS otrzymują jeden znak pręta na rysunkach. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 181 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

182 FALSE = Grupy prętów zestawu prętów są dzielone, gdy zmienią się rozstawy (stara funkcjonalność). XS_VALID_CHARS_FOR_REBAR_SUB_ID_WITH_LETTERS Za pomocą tej opcji można określić litery używane w ciągu formatu SUB_ID_WITH_LETTERS. Wprowadź odpowiednie znaki bez spacji i ograniczników, na przykład ABCDXYZ123. Domyślnie używane są litery od A do Z. Nowy atrybut ciągu formatu SUB_ID_WITH_LETTERS Działa jedynie z ciągami formatu dla prętów w grupach liniowo zbieżnych w zestawach prętów Generalnie do użycia z XS_REBARSET_TAPERED_REBAR_POSITION_NUMBER_FORMAT_STRING i ewentualnie z XS_REBARSET_TAPERED_GROUP_POSITION_NUMBER_FORMAT_STRING Opcja niedostępna jako atrybut szablonu Nowe atrybuty szablonu Wiersz SINGLE_REBAR SUB_ID (można używać z REBAR_POS) Można używać w raportach podczas używania wiersza SINGLE_REBAR w taki sam sposób jak w przypadku starych prętów zbrojeniowych Można używać podczas określania ciągu formatu numeru pręta zbrojeniowego (REBAR_POS), na przykład %REBAR_PREFIX% %REBAR_SERIAL_NUMBER%.%SUB_ID% REBAR_POS GUID Atrybuty użytkownika Wiersz REBAR GROUP_TYPE 0 = grupy normalne/pojedyncze pręty 1 = grupy liniowo zbieżne Są takie same, jak stare pręty zbrojeniowe. Typy grupy mogą być używane podczas określania reguł w szablonach prętów zbrojeniowych. GROUP_POS Uwagi dotyczące nowej wersji Tekla Structures dla administratora 182 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

183 Ten atrybut jest używany w znakach rysunku, gdy pozycja jest dodawana jako treść znaku. Wynik jest taki sam jak REBAR_POS dla starych grup prętów zbrojeniowych i pojedynczych prętów. NUMBER_OF_BARS_IN_GROUP raportuje liczbę prętów w pojedynczej grupie i działa dla starych prętów. Należy zmienić raporty prętów zbrojeniowych we wszystkich środowiskach, aby zacząć używać tego atrybutu zamiast NUMBER. WEIGHT_TOTAL_IN_GROUP raportuje ciężar całkowity pojedynczej grupy. Działa również ze starymi prętami zbrojeniowymi. Należy zmienić raporty prętów zbrojeniowych we wszystkich środowiskach, aby zacząć używać tego atrybutu zamiast WEIGHT_TOTAL. Narzędzia zbrojenia z poprawkami W następujących narzędziach zbrojenia wprowadzono poprawki, ale ich interfejs użytkownika nie zmienił się: Katalog kształtów zbrojenia Menedżer kształtów zbrojenia Uwagi dotyczące nowej wersji dla administratora: Drobne elementy betonowe Wymiarowanie grupy prętów Dodano dwie nowe opcje na zakładce Parametry aplikacji Wymiarowanie grupy prętów. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 183 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

184 Pozycja Na zakładce Parametry można teraz wybrać położenie znaku. Dostępne opcje: Automatycznie: Znak 1 znajduje się nad tekstem wymiaru, gdy wymiar jest nad elementem, a pod tekstem wymiaru, gdy wymiar jest pod elementem. Nad tekstem wym.: Znak 1 zawsze znajduje się nad tekstem wymiaru. Poniżej linii wym.: Znak 1 zawsze znajduje się pod linią wymiarową. Podczas umieszczania znaku rozmiar czcionki tekstu wymiaru nad tekstem i wartości odstępu określone w zakładce Ustawienia zaawansowane są uwzględniane dla obu pozycji. To ustawienie jest dostępne tylko dla nieradialnych typów oznaczeń. Połącz wymiar między wym. prętów Na zakładce Parametry znajduje się nowa opcja Połącz wymiar między prętami - wym. umożliwiająca łączenie wymiarów rozstawu między dwoma grupami prętów z wymiarami grupy prętów, w której rozstaw jest taki sam jak odległość między grupami. Łączy też linię wymiarową pierwszej/ostatniej grupy z odległością do końca elementu, jeśli odległość granicy jest taka sama jak rozstaw grupy prętów. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 184 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

185 Nowa opcja prezentacji pręta zbrojeniowego Dodano nową opcję pojedyncza linia z pełnymi końcami w prezentacji prętów zbrojeniowych do zastosowania szczególnie w widokach przekrojów. Ta opcja umożliwia wyświetlenie różnych prezentacji prętów równoległych i prostopadłych. Uwagi dotyczące nowej wersji dla administratora: Aktualizacje narzędzi do produkcji elementów betonowych Eksport HMS TT Eksport HMS ma teraz nową zakładkę Zbrojenie. TT W przypadku eksportu HMS linia graniczna może być teraz eksportowana wzdłuż uciętej lub nieuciętej strony płyty. Istnieje nowa opcja do tego celu na karcie Opcje. Istnieje nowa lista do ustawiania żądania eksportu linii granicznej. TT w przypadku eksportu HMS źródło UDA Numer zagłębienia można teraz ustawić na zakładce Dane płyty. Wartość musi być liczbą całkowitą. TT W przypadku eksportu HMS spawane blachy, wypełnienia stałe i pola haka są teraz prawidłowo eksportowane zgodnie z obrotem eksportowanej płyty. TT W przypadku eksportu HMS opcja kontrolowania eksportu strun została usunięta. TT W przypadku eksportu HMS opcja Eksportuj normę struny została przeniesiona na nową zakładkę Zbrojenie. Eksport EliPlan (68) TT (68) Eksportuj plik EliPlan - Na zakładce Zawartość danych można określić, czy eksport pomija wszystkie cięcia czy tylko cięcia o pełnej głębokości w obliczeniu powierzchni netto. Sprawdzany jest cały zespół. Uwagi dotyczące nowej wersji Tekla Structures dla administratora 185 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

186 TT (68) Eksportuj plik EliPlan - Istnieją pewne nowe ustawienia, które zapewniają większą kontrolę nad plotowaniem bez wprowadzania poważnych zmian w modelu: Teraz eksport sprawdza ustawienie Górna płaszczyzna formy dla wszystkich elementów, jeśli jest używane. Nowe ustawienia na zakładce Ploter: Teraz można wykluczyć elementy osadzone z eksportowanych danych plotowania na podstawie klasy, nazwy lub materiału za pomocą nowego ustawienia Wyklucz elementy osadzone wg. Można również wykluczyć z eksportowanych danych plotowania elementy osadzone lub cięcia, które są powyżej określonego położenia Z, za pomocą nowego ustawienia Wyklucz powyżej położenia Z. Położenie Z to głębokość elementu na palecie, to znaczy, ile milimetrów nad elementem znajduje się najniższy punkt elementu osadzonego. TT (68) Eksportuj plik EliPlan - Zakładka Zawartość danych: Nowa opcja użytkownika umożliwiająca używanie przecinka (,) jako separator dziesiętny zamiast kropki (.). (jak w niektórych systemach europejskich) TT (68) Eksportuj plik EliPlan - Zakładka Zawartość danych: Opcja Obliczenie ciężaru pozwala wybrać ciężar, który ma być eksportowany. (79) Eksport Unitechnik Wiele zmian interfejsu użytkownika. TT (79) Eksport Unitechnik - Zakładka Specyfikacja bloku danych HEADER: Możliwe jest teraz określenie placu budowy i nazwy, adresu, kodu pocztowego i miasta/miejscowości właściciela budynku. TT (79) Eksport Unitechnik ma następujące nowe opcje na zakładce Elementy osadzone: Za pomocą opcji Wszystkie podcięcia jako symbole naroża można eksportować podcięcia jako wiele elementów z symbolami naroża Za pomocą opcji Otwór z symbolami naroża można określić klasy elementów osadzonych, które zostaną wyeksportowane z symbolami naroża zamiast symboli elementu montażowego. W oknie dialogowym można określić rozmiar symbolu. TT (79) Eksport Unitechnik - Zakładka Specyfikacja danych zbrojenia: Można użyć nowej opcji Oznaczenie spawanego ramienia do oznaczania spawanego ramienia w prętach siatki giętej. Po wybraniu opcji Tak eksportowane są informacje na temat oznaczenia spawanego ramienia. TT (79) Eksport Unitechnik - Można teraz eksportować wybrane pręty zbrojeniowe jako elementy montażowe. TT (79) Eksport Unitechnik - Można teraz eksportować pozycję początkową podkładki i informacje na temat odległości podkładki. Nowe Uwagi dotyczące nowej wersji Tekla Structures dla administratora 186 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

187 ustawienia Pozycja początkowa podkładki i Odległość podkładki znajdują się na zakładce Zbrojenie. TT (79) Eksport Unitechnik - W opcji Siła naciągu na zakładce Specyfikacja danych zbrojenia określ atrybut, z którego ma zostać uzyskana siła naciągu struny. W wersji Unitechnik 6.0 można ustawić typ zbrojenia Unitechnik jako 9 w obiektach użytkownika prętów zbrojeniowych na stronie Unitechnik, a następnie będą eksportowane jako zbrojenia strunowe z wartością w KN (pobraną z UDA). TT (79) Eksport Unitechnik - Teraz można ustawić obrót siatek do palety w celu skorygowania geometrii w pliku eksportu, używając opcji Eksportuj siatki jako: Obrócony do palety na zakładce Zbrojenie. TT (79) Eksport Unitechnik - Można teraz określić numer poziomu na transporcie w oknie dialogowym atrybutu użytkownika elementu na zakładce Unitechnik. Jeśli istnieją elementy stosu, które muszą być ułożone na tym samym poziomie, używany jest poziom warstwy. Eksport BVBS W eksporcie BVBS wprowadzono pewne poprawki, ale interfejs użytkownika nie zmienił się. TT Eksport BVBS: W eksporcie BVBS dowolne zbieżne grupy, w których ramiona prętów mają taką samą długość, są teraz eksportowane jako grupy normalne. Jeśli długość ramion zmienia się liniowo lub regularnie, pręty są eksportowane jako pręty stopniowane, niezależnie od typu grupy lub typu rozstawu. W przypadku wybrania dla opcji Eksportuj pręty stopniowane jako pojedyncze wartości Tak pręty stopniowane są eksportowane jako oddzielne elementy z numerami elementu podrzędnego. Grupy, w których ramiona pręta mają taką samą długość, nadal są eksportowane jako normalne grupy (nie jako oddzielne elementy) niezależnie od typu grupy lub typu rozstawu. TT Eksport BVBS: Eksport BVBS został zmieniony w taki sposób, że gdy blok prywatny nie ma zawartości, blok prywatny (@P) nie daje wyjścia. Uwagi dotyczące nowej wersji dla administratora: Komponenty betonowe Ukośny drenaż płyty Teraz można ustawić fazy wylewania dla elementów drenażowych. Domyślna faza wylewania jest taka sama jak w przypadku płyty betonowej. (TT127847) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 187 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

188 Zbrojenie słupa prostokątnego (83) Podczas tworzenia odgiętych prętów zbrojeniowych na zakładce Końce pręta można teraz osobno określić długość dla prętów bocznych i prętów narożnych. (TT132120) (TT104691) Skrzynka elektryczna w ścianie (84) Można określić orientację tworzenia skrzynki elektrycznej. (TT131759) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 188 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

189 Kratownica (88), (89) Teraz można teraz tworzyć pręt C jako blachę. (TT131919) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 189 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

190 Komponenty szyku siatek zbrojeniowych (89)(91) Można ustawić typ rozstawu siatki jako Dokładna liczba na zakładce Obraz. Użyj opcji Dokładna liczba, gdy siatka ma określoną liczbę rozstawów, takich jak 1*100, w pliku mesh_database.inp. (TT129561) Utwórz otwór wokół elementu (92) Można teraz określić offset cięcia od krawędzi cięcia elementu. (TT67951) Teraz komponent działa prawidłowo z płytami. (TT132587) Zbrojone schody betonowe (95) Komponent Zbrojone schody betonowe (95) ma następujące udoskonalenia: Strzemiona i pręt klamry na zakładce Pręt E są tworzone z dostateczną grubością otuliny. Ponadto strona zakończeń strzemion na zakładce Pręt E została obrócona. (TT130033) Na zakładce Pręt C istnieją nowe opcje warunku zakańczania prętów zbrojeniowych. (TT131559) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 190 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu

191 Na zakładce Pręt B można określić haki dla prętów zbrojeniowych. (TT131668) Wartość promienia dla dolnego i górnego końca prętów zbrojeniowych jest stosowana prawidłowo na zakładce Pręty końcowe spoczników. (TT131669) Na zakładkach Pręt C i Pręt E można utworzyć pręt o kształcie 64. (TT131670) Narzędzie automatycznego łączenia Lista opcji Symetria połączenia zawiera opcję lustrzaną w stosunku do pierwszej opcji symetrii na liście. (TT131149) Następujące komponenty zawierają poprawki: Osadzone kotwy (8) Generowanie otworu (32) Schody betonowe (65) Zbrojenie stopy fundamentowej (77) Kotwa transportowa (80) Wsporniki i wnęki (82) Zbrojenie słupa prostokątnego (83) Uwagi dotyczące nowej wersji Tekla Structures dla administratora 191 Uwagi dotyczące nowej wersji dla administratora: Ustawienia betonu
