1 Konferencja infrabim 8-9 listopada 2016 r. GLIWICE Zastosowanie technologii poszerzonej rzeczywistości do wspomagania inspekcji obiektów mostowych Marcin JANUSZKA, dr inż. Marek SALAMAK, dr hab. inż. Gliwice 2016

2 Rzeczywistość poszerzona AR - definicja ang. Augmented Reality (AR) Rzeczywistość poszerzona Rzeczywistość rozszerzona Rzeczywistość wzbogacona 2

AR vs VR Kontinuum świat rzeczywisty świat wirtualny Środowisko rzeczywiste AR Poszerzona rzeczywistość Wirtualna rzeczywistość VR Przyzwyczajenia Wysoka pewność i swoboda działania swobodę w

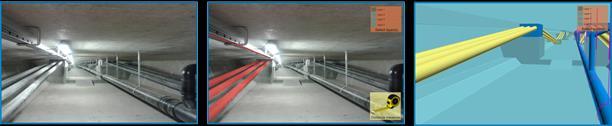

3 AR vs VR Kontinuum świat rzeczywisty świat wirtualny Środowisko rzeczywiste AR Poszerzona rzeczywistość Wirtualna rzeczywistość VR Przyzwyczajenia Wysoka pewność i swoboda działania swobodę w środowisku rzeczywistym Dostęp do niezbędnych informacji Just-In-Time, Just-In-Place Intuicyjność dostarczania i gromadzenia informacji Możliwość symulacji działania Bezpieczeństwo działania Efektywne planowanie 3

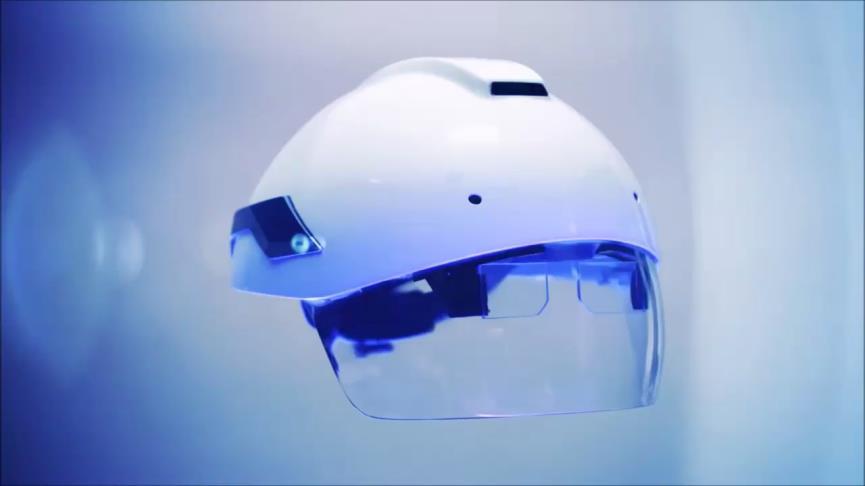

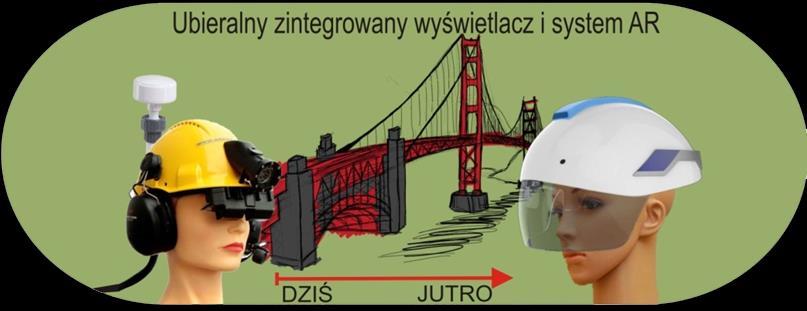

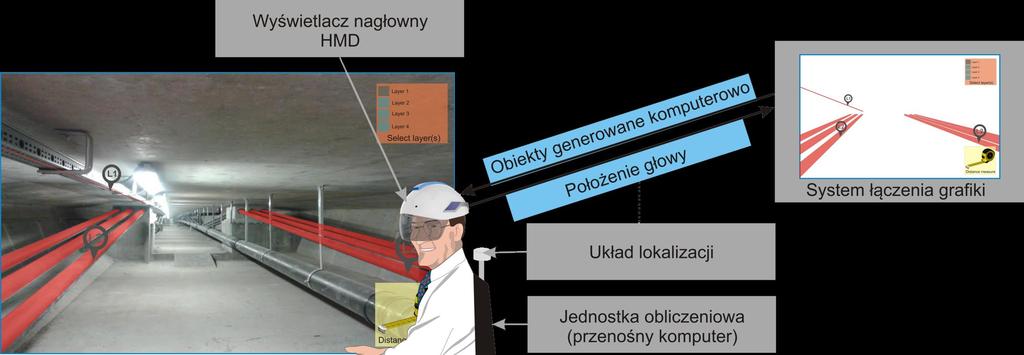

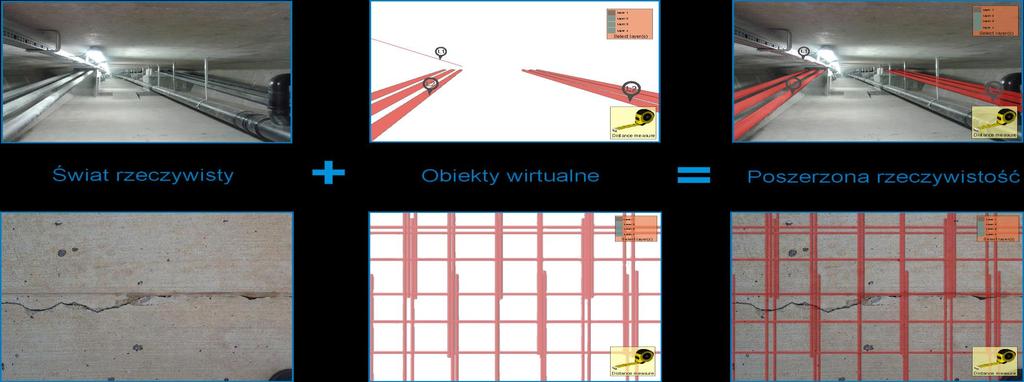

4 Budowa systemu AR 4

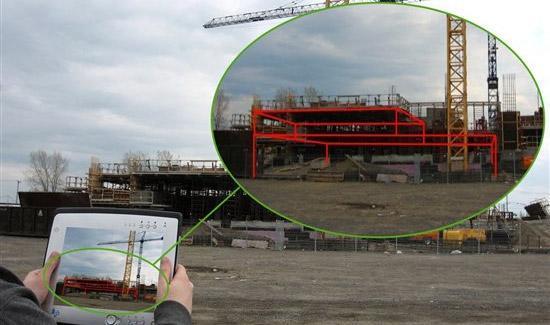

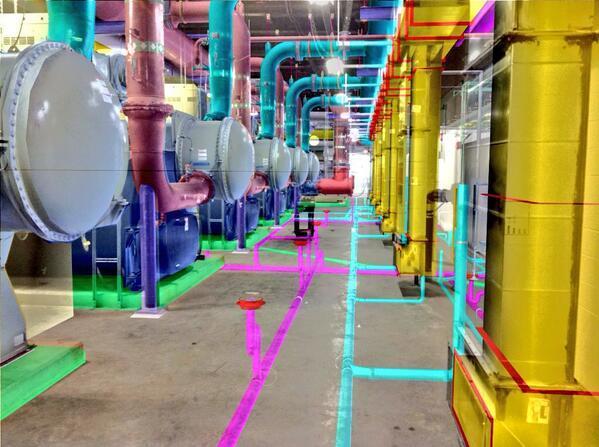

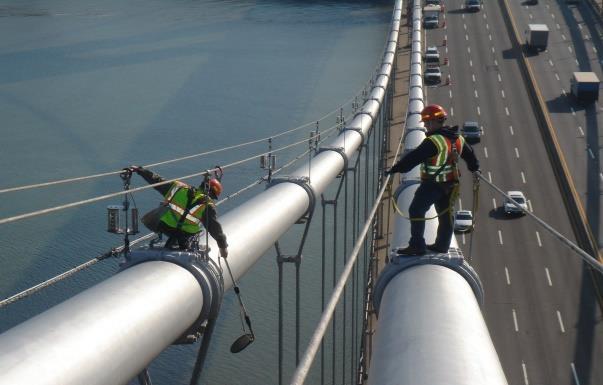

5 Zastosowanie AR w AEC symulacja i wizualizacja obiektów lub ich elementów porównywanie stanu bieżącego ze stanem planowanym w trakcie realizacji inwestycji budowlanych inspekcja 5

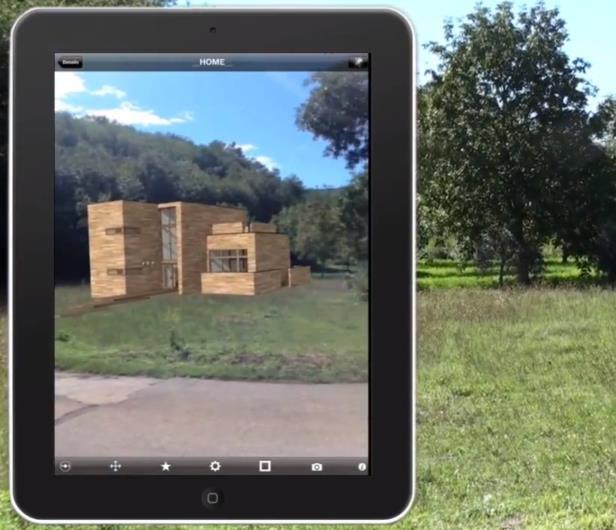

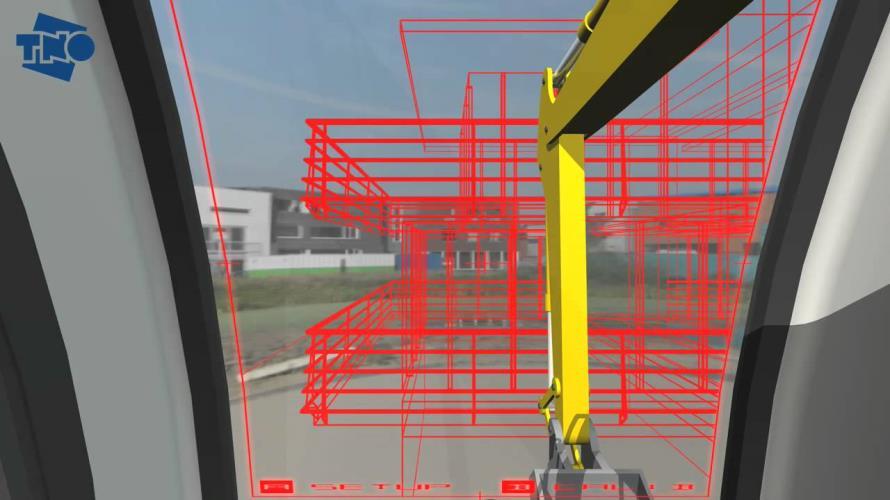

6 Zastosowanie AR w AEC planowanie nowych inwestycji zwiększenie możliwości współpracy szkolenia 6

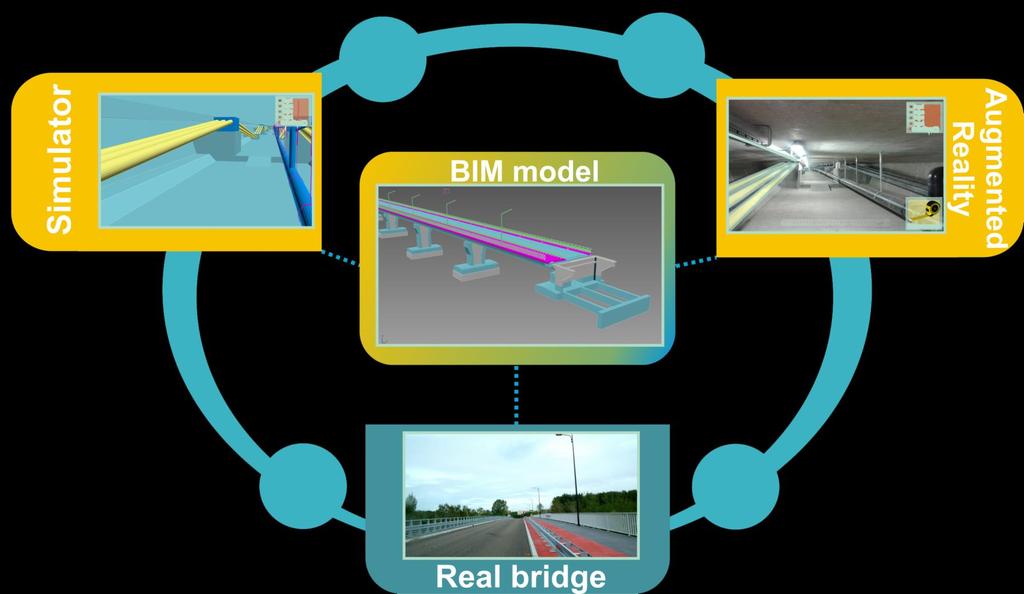

7 Integracja BIM, AR i VR 7

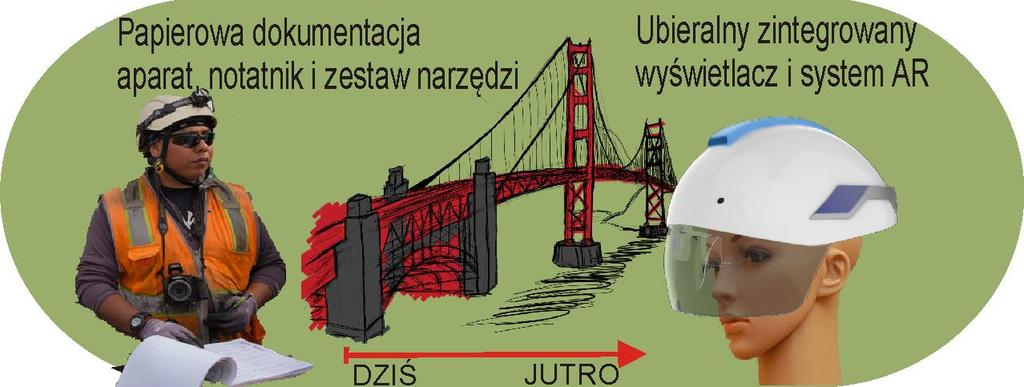

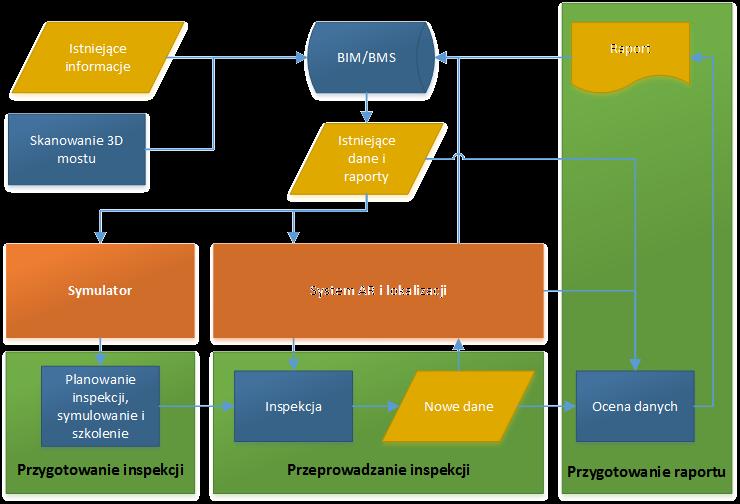

8 System do inspekcji mostów smartbridge 8

9 System do inspekcji mostów smartbridge 9

Modelowanie mostów BrIM wybrany obiekt Wiadukt nad torami w Gliwicach skrzynka z zewnętrznym sprężeniem Poligon doświadczalny do przyszłego

10 Modelowanie mostów BrIM wybrany obiekt Wiadukt nad torami w Gliwicach skrzynka z zewnętrznym sprężeniem Poligon doświadczalny do przyszłego projektu Klasa obiektów dużych i złożonych z czasochłonną inspekcją Dwa scenariusze tworzenia Dokumentacja projektowa Skanowanie laserowe 10

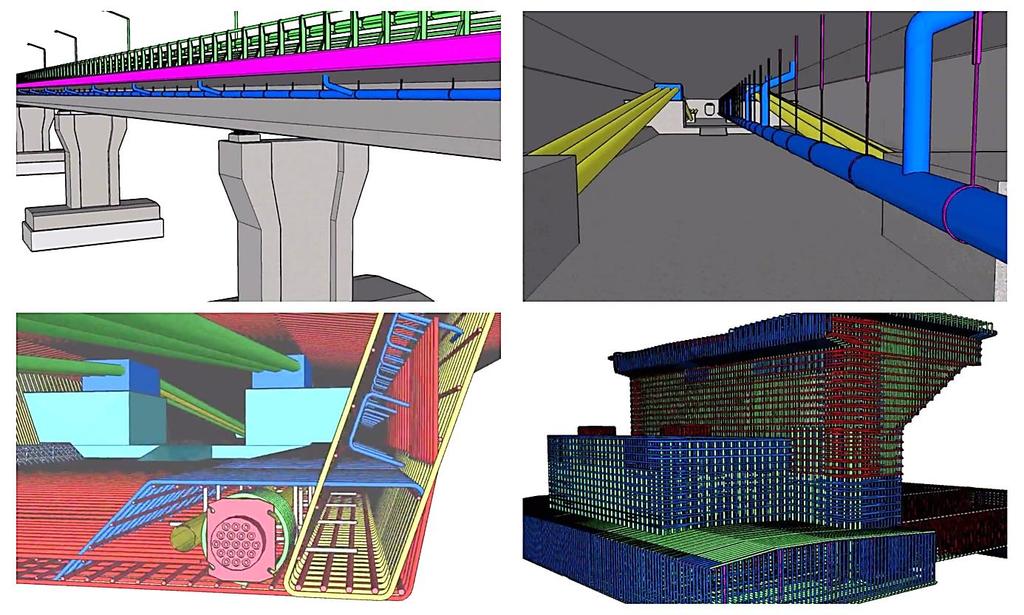

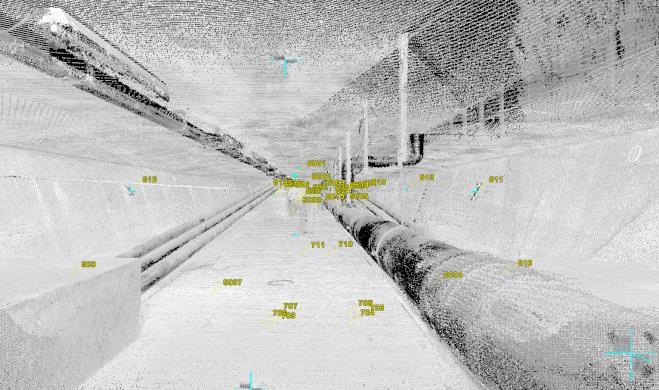

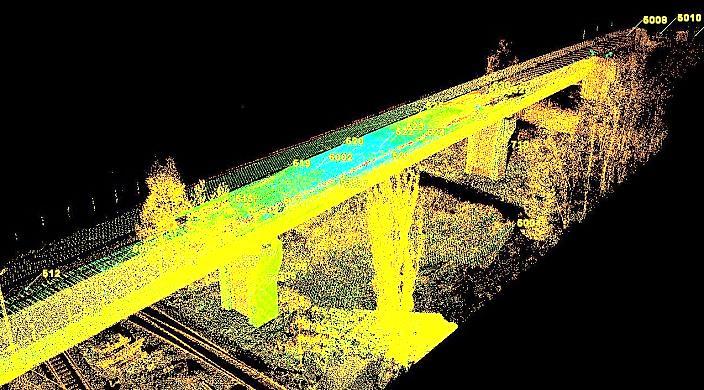

11 Modelowanie mostów BrIM przykład modelu Scenariusz 1 Dokumentacja projektowa Scenariusz 2 - Chmura punktów 11

12 Funkcjonalność systemu do inspekcji mostów smartbridge 12

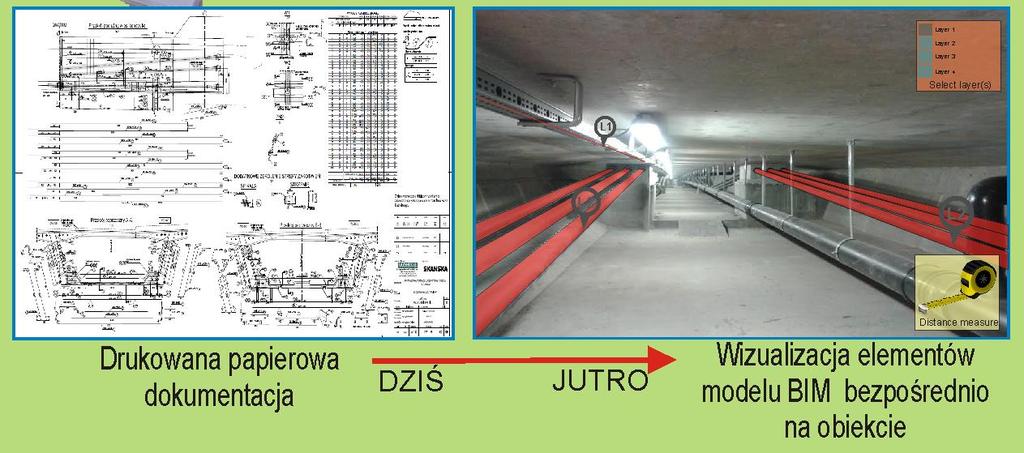

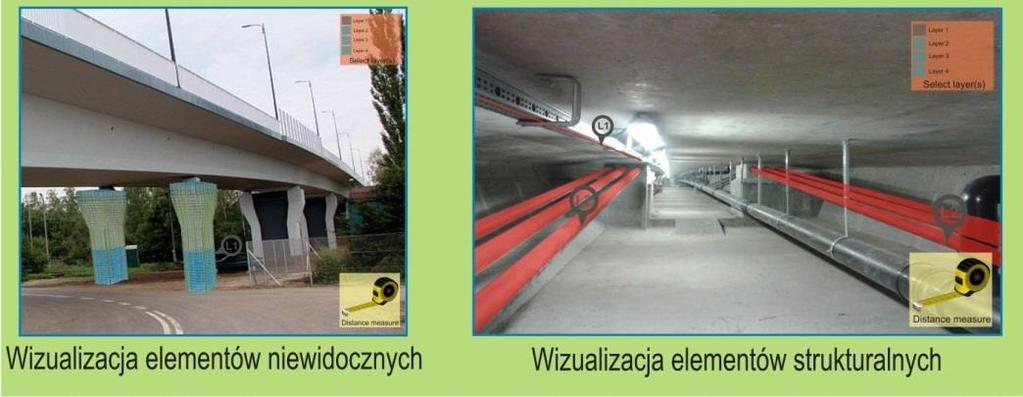

13 Funkcjonalność systemu do inspekcji mostów smartbridge 13

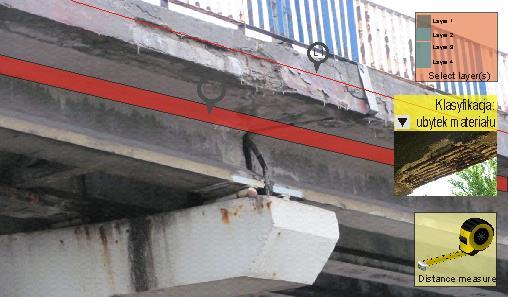

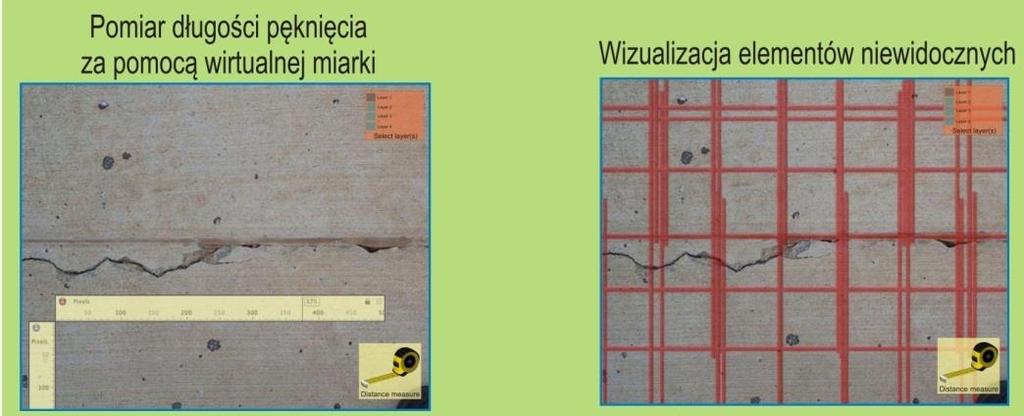

14 Funkcjonalność systemu do inspekcji mostów smartbridge Akwizycja danych z inspekcji i zapisywanie w modelu BIM Wspomaganie podejmowania decyzji 14

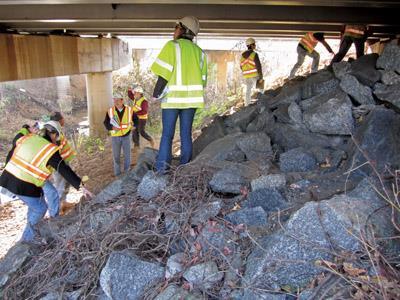

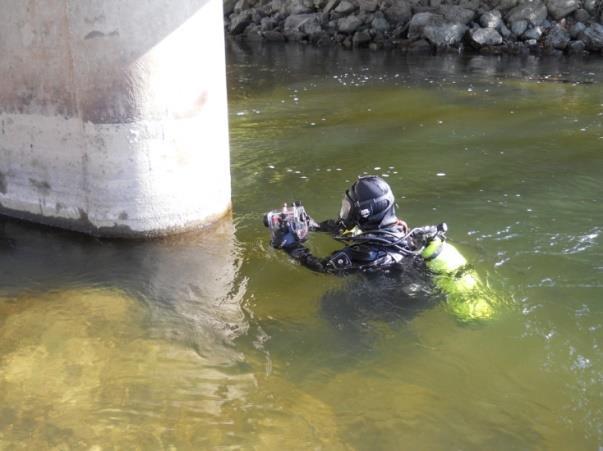

15 Zastosowanie systemu do inspekcji mostów smartbridge Inspektorzy Zarządcy infrastruktury Jednostki kształcenia/szkolenia inspektorów 15

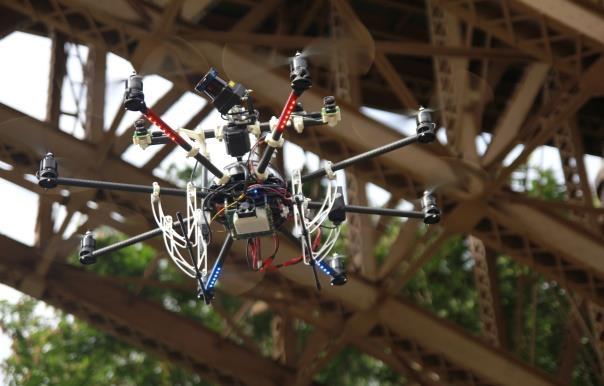

16 Zastosowanie systemu do inspekcji mostów smartbridge Integracja z systemami pojazdów bezzałogowych 16

17 Przewaga konkurencyjna Stosowanie symulatora do lepszego zarządzania i tworzenia planów inspekcji mostów, a także dla lepszej analizy historii obiektu przed inspekcją. Integracja wykorzystywanych przez inspektora narzędzi i metod pomiarowych (w tym nieniszczących - NDT) z interfejsem AR. Ulepszona integracją metod wizualizacji opartych o technikach AR z modelami BIM i systemami gospodarki mostowej, która powinna umożliwić optymalne wykorzystanie gromadzonych danych na temat aktualnego stanu obiektu i historii obiektu w trakcie przygotowania i przeprowadzania inspekcji. Dokładność systemu lokalizacji/śledzenia (szczególnie wewnątrz obiektu), do precyzyjnego nakładania wirtualnych elementów na obraz świata rzeczywistego oraz zapisywania notatek, wyników pomiarów i innych danych, w powiązaniu z modelem BIM. Zautomatyzowaniem przygotowania raportów na podstawie pozyskanych danych w trakcie przeprowadzania przeglądu. Możliwością użycia systemu w przyszłości do automatycznej kontroli mostu (na przykład z wykorzystaniem pojazdów bezzałogowych, np. dronów). Możliwością implementacji nowych urządzeń wyświetlających w przyszłości, kiedy urządzenia te zostaną jeszcze bardziej udoskonalone. Januszka, Salamak, Gliwice

18 Podsumowanie Wdrożenie systemu do inspekcji mostów bazującego na AR Poprawi jakość wykonywanych przeglądów i ograniczy ich czas oraz koszty Przyczyni się do szybszej implementacji technologii BIM Poprawi zarządzanie ryzykiem i kosztami infrastruktury mostowej Zwiększy zdolność predykcyjną kosztów utrzymania i wymiany sieci infrastruktury 18

19 Planowany projekt smartbridge A smart augmented reality-based system for bridge inspections Horizon

20 Konferencja infrabim 8-9 listopada 2016 r. GLIWICE Dziękuję za uwagę Marcin JANUSZKA Marek SALAMAK Gliwice 2016
