FAKULTET PROJEKTOWANIE PARAMETRYCZNE BIM

Transkrypt

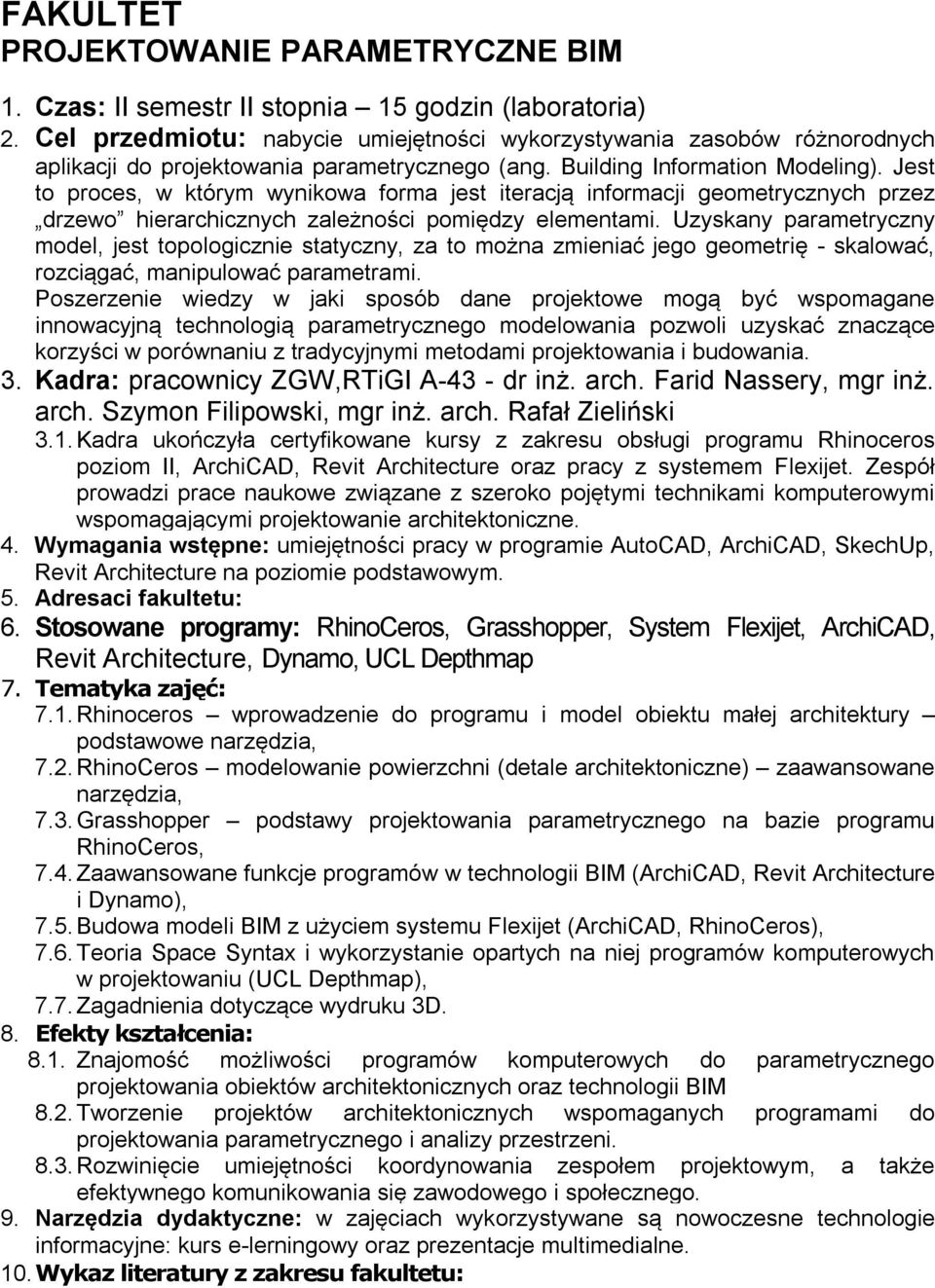

1 FAKULTET PROJEKTOWANIE PARAMETRYCZNE BIM 1. Czas: II semestr II stopnia 15 godzin (laboratoria) 2. Cel przedmiotu: nabycie umiejętności wykorzystywania zasobów różnorodnych aplikacji do projektowania parametrycznego (ang. Building Information Modeling). Jest to proces, w którym wynikowa forma jest iteracją informacji geometrycznych przez drzewo hierarchicznych zależności pomiędzy elementami. Uzyskany parametryczny model, jest topologicznie statyczny, za to można zmieniać jego geometrię - skalować, rozciągać, manipulować parametrami. Poszerzenie wiedzy w jaki sposób dane projektowe mogą być wspomagane innowacyjną technologią parametrycznego modelowania pozwoli uzyskać znaczące korzyści w porównaniu z tradycyjnymi metodami projektowania i budowania. 3. Kadra: pracownicy ZGW,RTiGI A-43 - dr inż. arch. Farid Nassery, mgr inż. arch. Szymon Filipowski, mgr inż. arch. Rafał Zieliński 3.1. Kadra ukończyła certyfikowane kursy z zakresu obsługi programu Rhinoceros poziom II, ArchiCAD, Revit Architecture oraz pracy z systemem Flexijet. Zespół prowadzi prace naukowe związane z szeroko pojętymi technikami komputerowymi wspomagającymi projektowanie architektoniczne. 4. Wymagania wstępne: umiejętności pracy w programie AutoCAD, ArchiCAD, SkechUp, Revit Architecture na poziomie podstawowym. 5. Adresaci fakultetu: 6. Stosowane programy: RhinoCeros, Grasshopper, System Flexijet, ArchiCAD, Revit Architecture, Dynamo, UCL Depthmap 7. Tematyka zajęć: 7.1. Rhinoceros wprowadzenie do programu i model obiektu małej architektury podstawowe narzędzia, 7.2. RhinoCeros modelowanie powierzchni (detale architektoniczne) zaawansowane narzędzia, 7.3. Grasshopper podstawy projektowania parametrycznego na bazie programu RhinoCeros, 7.4. Zaawansowane funkcje programów w technologii BIM (ArchiCAD, Revit Architecture i Dynamo), 7.5. Budowa modeli BIM z użyciem systemu Flexijet (ArchiCAD, RhinoCeros), 7.6. Teoria Space Syntax i wykorzystanie opartych na niej programów komputerowych w projektowaniu (UCL Depthmap), 7.7. Zagadnienia dotyczące wydruku 3D. 8. Efekty kształcenia: 8.1. Znajomość możliwości programów komputerowych do parametrycznego projektowania obiektów architektonicznych oraz technologii BIM 8.2. Tworzenie projektów architektonicznych wspomaganych programami do projektowania parametrycznego i analizy przestrzeni Rozwinięcie umiejętności koordynowania zespołem projektowym, a także efektywnego komunikowania się zawodowego i społecznego. 9. Narzędzia dydaktyczne: w zajęciach wykorzystywane są nowoczesne technologie informacyjne: kurs e-lerningowy oraz prezentacje multimedialne. 10. Wykaz literatury z zakresu fakultetu:

2 10.1. Bedynek J., Multimedialny podręcznik modelowania w Rhino [online]. Warszawa, Politechnika Warszawska, Wydział Mechatroniki [dostęp: ]. Dostępny w Internecie: Cheng R. K. C., Inside Rhinoceros 4. Thomson/Delmar Learning in Clifton Park, New York Podręcznik użytkownika Rhino 5.0, Podręcznik użytkownika Rhino Ridder D., ArchiCAD 16, Wydawnictwo Helion Gliwice Ślęk R., ArchiCAD. Wprowadzenie do projektowania BIM, Wydawnictwo Helion Gliwice O programach: RhinoCeros Program Rhinoceros powstał z myślą o precyzyjnym projektowaniu skomplikowanych krzywizn kadłubów łodzi. Obecnie jego możliwości projektowe wykorzystywane są w architekturze i sztuce designu. Rhinoceros 5 jest w pełni trójwymiarowym systemem projektowania z rodziny CAD. Aplikacja opiera się na tworzeniu geometrii w standardzie NURBS (dowolnego typu i stopnia, krzywe swobodne oraz powierzchnie). Program ma możliwość tworzenia, modyfikacji, naprawy plików i geometrii opierającej się o wielokąty (mesh), dzięki czemu bezproblemowa i bezpośrednia staje się współpraca Rhino np. ze skanerami oraz drukarkami 3D. Program oferuje nowe możliwości w kreśleniu 2D, pracę z profilami 2D i 3D, tworzenie i edycje krzywych swobodnych. W kolejnym etapie z przygotowanych uprzednio profili modelujemy powierzchnie proste i złożone, które mogą przyjmować dowolny stopień gładkości. Ostatnim krokiem jest stworzenie na ich podstawie brył. Do powstałego modelu można opracować dokumentację techniczną lub wykonawczą i przygotować wizualizację. Rhinoceros 5 należy do rzadkiej grupy aplikacji, którą określić można, jako tzw. modeler koncepcyjny. Przykład zastosowanie programu Rhinoceros w projektowaniu koncepcyjnym wizualizacja.

3 Przykład zastosowanie programu Rhinoceros w architekturze - Heydar Aliyev Cultural Center - Zaha Hadid, Baku, Azerbejdźan

4 Przykład zastosowanie programu Rhinoceros w architekturze - Bridge Pavilion - Expo Zaha Hadid, Saragossa, Hiszpania.

5 11.2. Grasshopper Aplikacja działająca z programem Rhinoceros, pozwalająca na projektowanie parametryczne metodą programowania wizualnego. Przykład zastosowanie projektowania parametrycznego w architekturze przy wykorzystaniu programu Rhinoceros i Grasshoperra projekt: Ian Cochran

6 Przykład zastosowanie projektowania parametrycznego w architekturze przy wykorzystaniu programu Rhinoceros i Grasshoperra projekt: Ian Cochran

7 Przykład zastosowanie projektowania parametrycznego w architekturze przy wykorzystaniu programu Rhinoceros i Grasshoperra projekt: Ian Cochran System Flexijet System ten oprócz możliwości wykonywania odczytu położenia punktów w przestrzeni w celach inwentaryzacyjnych, posiada również funkcję wskazywania położenia na obiektach w rzeczywistej przestrzeni. Dzięki temu może być wykorzystany na etapie realizacji ArchiCAD Program do projektowania architektonicznego w technologii BIM Revit Architecture Program do projektowania architektonicznego w technologii BIM Dynamo Aplikacja działająca z programem Revit Architecture, pozwalająca na projektowanie parametryczne metodą programowania wizualnego UCL Depthmap (Space Synatax) Teoria Space Syntax dotyczy zasad i czynników wpływających na rozkład ruchu w przestrzeni, a tym samym możliwość świadomego projektowania owego ruchu w sposób pożądany przez właściciela przestrzeni. Zakłada ona, iż intensywność występowania aktywności ludzkiej, w dużej mierze stanowi pochodną konfiguracji przestrzeni architektonicznej lub urbanistycznej. Stosujące ją programy komputerowe pozwalają m.in. na bazie płaskich planów określić czy ruch w obiekcie będzie rozkładać się płynnie. Przykładem takiego programu jest pozwalający na symulację rozkładu ruchu w analizowanej przestrzeni. Umożliwia to wytypowanie obszarów najbardziej atrakcyjnych dla użytkowników.

8 Interfejs progrmu UCL Depthmap. Przykład zastosowanie programu UCL Depthmap - Analiza osiowa Stare Miasto w Krakowie.
