Wykorzystanie danych z liczników AMI do wspomagania prowadzenia ruchu zarządzania siecią nn

Transkrypt

1 Projekt UPGRID Wykorzystanie danych z liczników AMI do wspomagania prowadzenia ruchu zarządzania siecią nn Prowadzący: Ludwik Tomaszewski Sławomir Noske Rozwijamy się, aby być liderem. Kołobrzeg

2 Projekt UPGRID UPGRID międzynarodowe doświadczenia w wdrażaniu SG UPGRID polski obszar demonstracyjny Monitorowanie i kontrola w sieci SN i nn Systemy informatyczne wspomagania zarządzania siecią nn SCADA nn i AMI/DMS nn 2

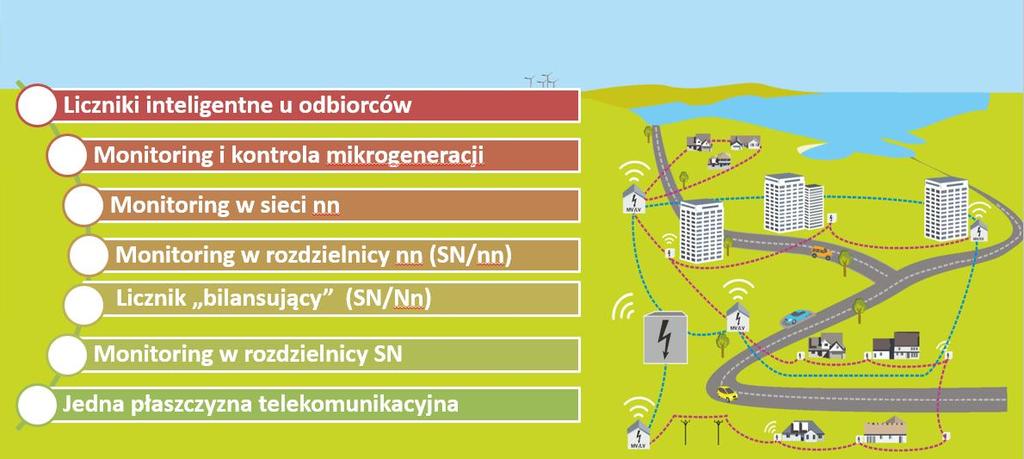

3 Rozwój sieci 0,4 kv, a jej monitorowanie AMI AMI Microgeneratio n MV automation EV E-mobility MV SCADA/DMS UPGRI D PL Lack of LV network observability

4 Projekt UPGRID HORIZON największym program Unii Europejskiej w zakresie badań naukowych i innowacji istotnych dla inteligentnego i trwałego wzrostu gospodarczego Rozwój funkcjonalności służących integracji sieci nn i SN z zarządzaniem stroną popytową i generacją rozproszoną został uznany jako istotny z punktu widzenia inteligentnego i trwałego wzrostu gospodarczego Unii Europejskiej. Powyższy cel realizowany jest w projekcie UPGRID 4

5 Projekt UPGRID Data rozpoczęcia: od Czas trwania projektu: 36 miesięcy Budżet projektu: Wysokość dofinansowania: Partnerzy UE: 19 partnerów z 7 krajów UE 5

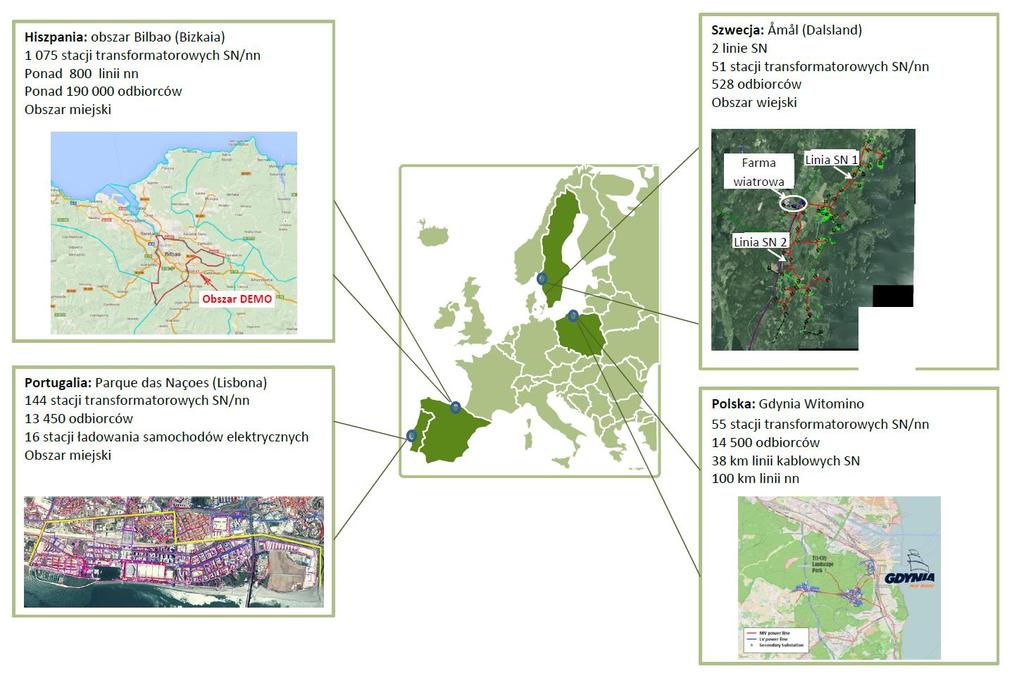

6 Projekt UPGRID - obszary demonstracyjne Spanish demo Swedish demo 6 Portuguese demo Polish demo

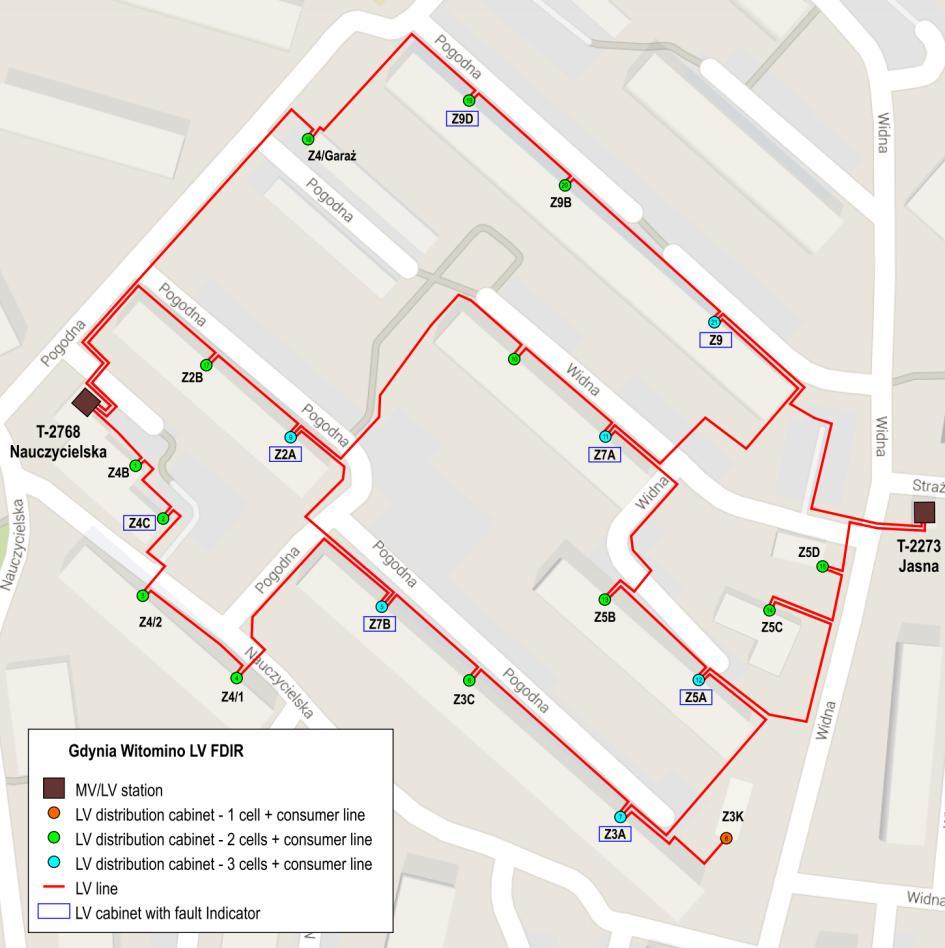

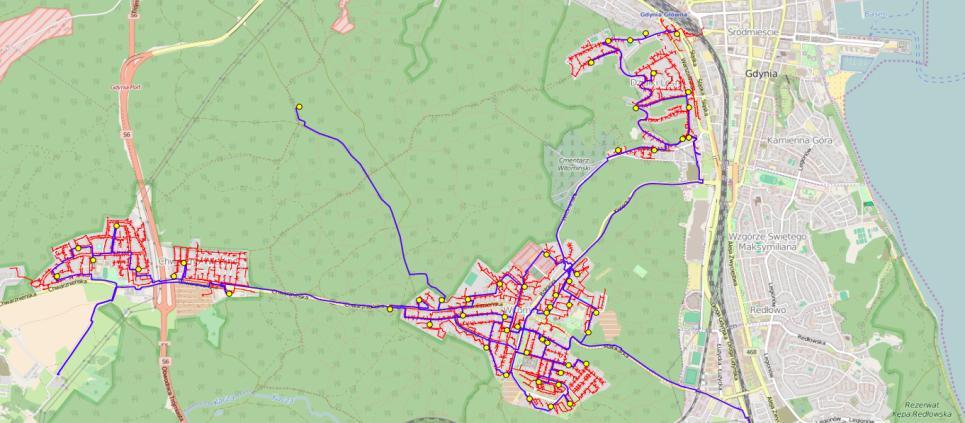

7 Polski obszar demonstracyjny Gdynia Lokalizacja: Gdynia Obszar zasilany z PZ Witomino odbiorców 55 stacji transformatorowych SN/nn 38 km linii kablowych SN 102 km linii napowietrznych

8 Wdrożenie infrastruktury sieciowej 1 2 Nowe zintegrowane urządzenia do monitorowania i sterowania

9 Nowy poziom monitoringu i kontroli sieci

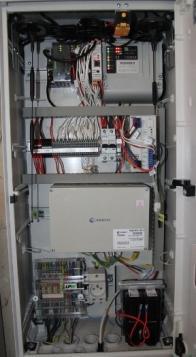

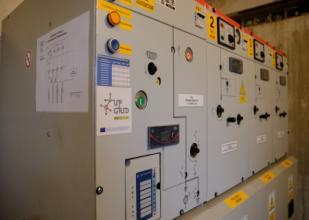

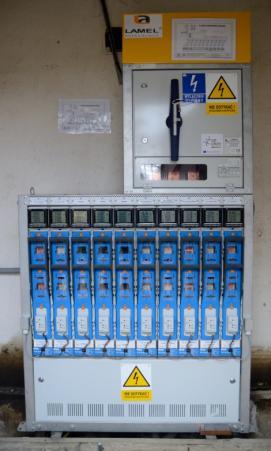

10 AMI/SG w stacjach SN/nn

11 Monitoring w sieci nn Złącza kablowe wyposażone w sterownik

12 Architektura systemu IT FCS UDP DMS LV SCADA LV

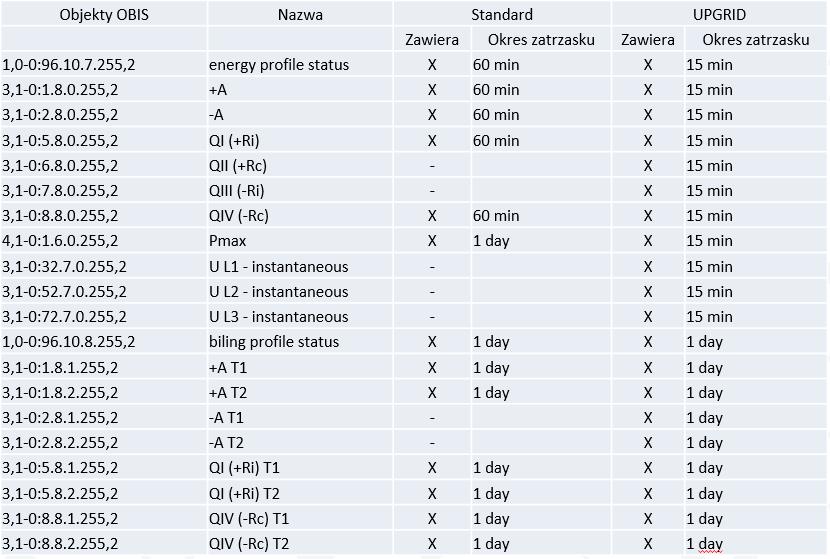

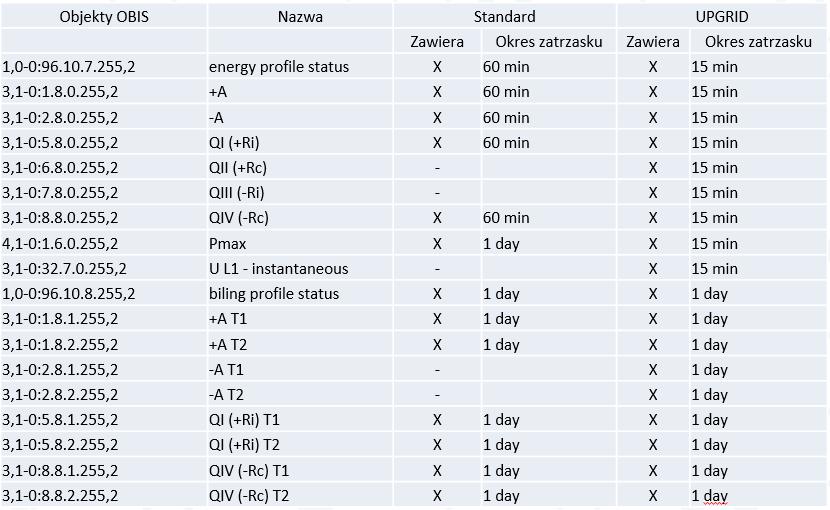

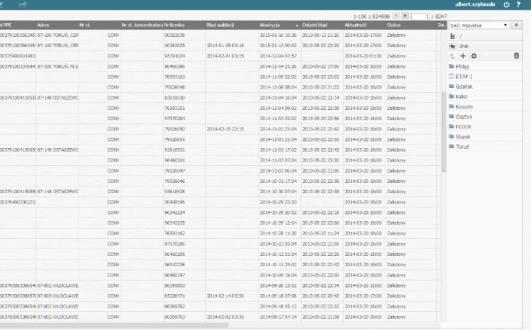

13 Dokonana rekonfiguracja infrastruktury pomiarowej Liczniki AMI Objekty OBIS Licznik Bilansując y w ZKB Nazwa Standard UPGRID Zawiera Okres zatrzasku Zawiera Okres zatrzasku ,2 LP3 profile status X 10 min X 10 min ,2 Maximum voltage Vmax L1 X 10 min X 10 min ,2 Instantaneous current for Vmax L1 X 10 min X 10 min ,2 Maximum voltage Vmax L2 X 10 min X 10 min ,2 Instantaneous current for Vmax L2 X 10 min X 10 min ,2 Maximum voltage Vmax L3 X 10 min X 10 min ,2 Instantaneous current for Vmax L3 X 10 min X 10 min ,2 Minimum voltage Vmin L1 X 10 min X 10 min ,2 Instantaneous current for Vmin L1 X 10 min X 10 min ,2 Minimum voltage Vmin L2 X 10 min X 10 min ,2 Instantaneous current for Vmin L2 X 10 min X 10 min ,2 Minimum voltage Vmin L3 X 10 min X 10 min ,2 Instantaneous current for Vmin L3 X 10 min X 10 min ,2 Time-average of rms voltage value L1 X 10 min X 10 min ,2 Time-average of rms current value L1 X 10 min X 10 min ,2 Time-average of rms voltage value L2 X 10 min X 10 min ,2 Time-average of rms current value L2 X 10 min X 10 min ,2 Time-average of rms voltage value L3 X 10 min X 10 min /2/0 Time-average of rms current value L3 X 10 min X 10 min 3,1-0:32,7,124,255,2 Instantaneous TTHD of voltage L1 - X 10 min 3,1:0-52,7,124,255,2 Instantaneous TTHD of voltage L2 - X 10 min 3,1-0:72,7,124,255,2 Instantaneous TTHD of voltage L3 - X 10 min ,2 Load profile 2 status X 1 day X 1 day ,2 +A X 1 day X 1 day ,2 -A X 1 day X 1 day ,2 QI (+Ri) X 1 day X 1 day ,2 QII (+Rc) X 1 day X 1 day ,2 QIII (-Ri) X 1 day X 1 day ,2 QIV (-Rc) X 1 day X 1 day ,2 +S X 1 day X 1 day ,2 -S X 1 day X 1 day ,2 Pmax X 1 day X 1 day ,2 I2h X 1 day X 1 day ,2 U2h X 1 day X 1 day ,2 Load profile 1 status X 15 minutes X 15 minutes ,2 +A X 15 minutes X 15 minutes ,2 -A X 15 minutes X 15 minutes ,2 QI (+Ri) X 15 minutes X 15 minutes ,2 QII (+Rc) X 15 minutes X 15 minutes ,2 QIII (-Ri) X 15 minutes X 15 minutes ,2 QIV (-Rc) X 15 minutes X 15 minutes ,2 +S X 15 minutes X 15 minutes ,2 -S X 15 minutes X 15 minutes 4,1-0: ,2 Pmax X 15 minutes X 15 minutes 3,1-0: ,2 U L1 X 15 minutes X 15 minutes 3,1-0: ,2 U L2 X 15 minutes X 15 minutes 3,1-0: ,2 U L3 X 15 minutes X 15 minutes 3,1.0: ,2 I L1 X 15 minutes X 15 minutes 3,1-0: ,2 I L2 X 15 minutes X 15 minutes 3,1-0: ,2 I L3 X 15 minutes X 15 minutes 3,1-0: ,2 I2h X 15 minutes X 15 minutes 3,1-0: ,2 U2h X 15 minutes X 15 minutes 3,1-0: ,2 P+ L1 - X 15 minutes 3,1-0: ,2 P+ L2 - X 15 minutes 3,1-0: ,2 P+ L3 - X 15 minutes 3,1-0: ,2 P- L1 - X 15 minutes 3,1-0: ,2 P- L2 - X 15 minutes 3,1-0: ,2 P- L3 - X 15 minutes 3,1-0: ,2 Q+ L1 - X 15 minutes 3,1-0: ,2 Q+ L2 - X 15 minutes 3,1-0: ,2 Q+ L3 - X 15 minutes 3,1-0: ,2 Q- L1 - X 15 minutes 3,1-0: ,2 Q- L2 - X 15 minutes 3,1-0: ,2 Q- L3 - X 15 minutes

14 Nowa funkcjonalność DMS Monitoring sieci nn Dane pomiarowe + = Optymalizacja sieci Wykrywanie awarii Topologia sieci nn Stan sieci Rozpływy mocy Izolacja awarii

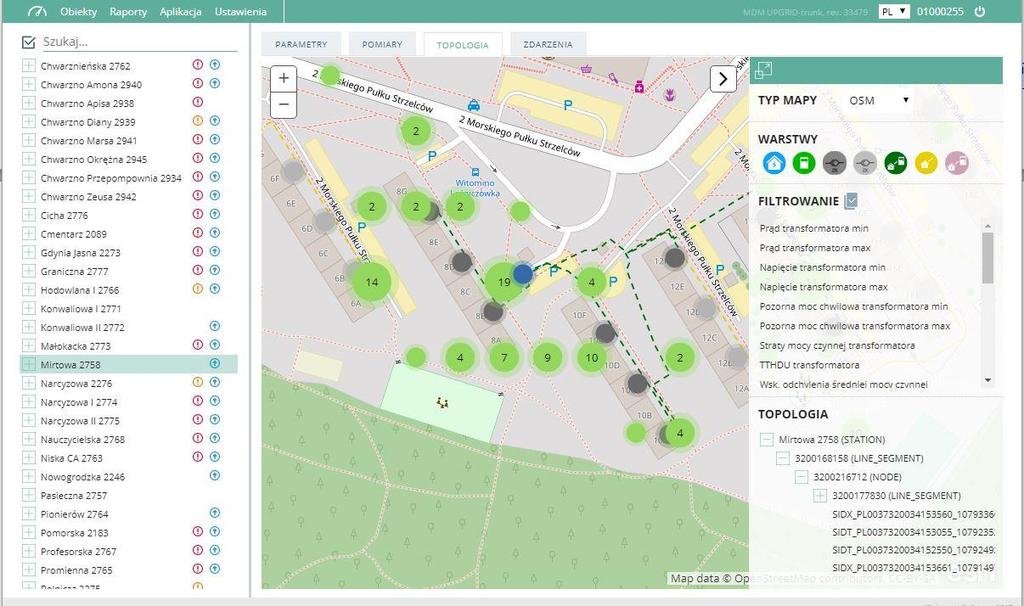

15 Monitoring sieci nn i stacji SN/nn Nowy widok stacji, powiązanie danych technicznych, obliczeń technicznych i pomiarowych Kalkulacja dodatkowych parametrów: m.in. SAIDI i SAIFI w sieci nn w oparciu o liczniki AMI Wizualizacja pomiarów w czasie rzeczywistym Zachowanie wdrożonej funkcjonalności AMI

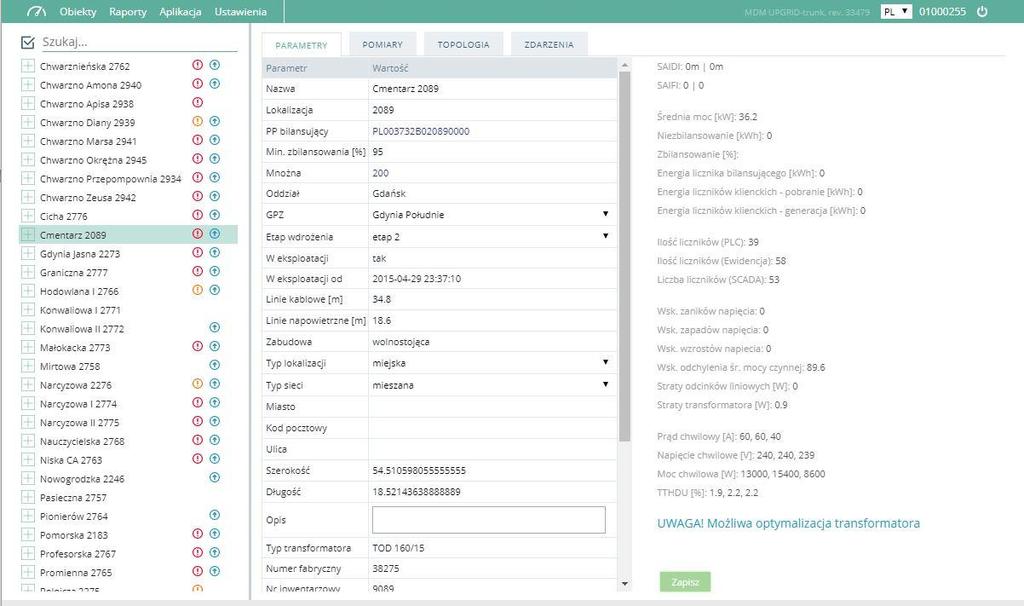

16 Monitoring sieci nn i stacji SN/nn Napięcie Prąd Moc chwilowa THD Temperatura transformatora.. Obserwowanie podstawowych parametrów z pomiarów Wyniki obliczeń w czasie rzeczywistym Progi alarmów dla obserwowanych parametrów Przekazywanie danych do SCADA nn

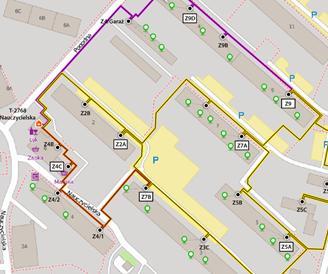

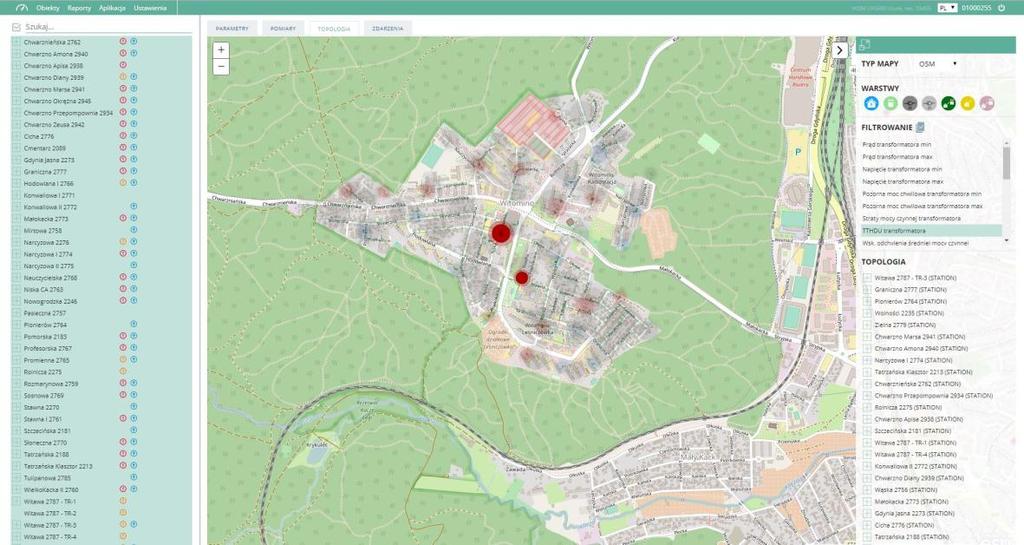

17 Monitoring sieci nn i stacji SN/nn Wizualizacja sieci nn na podkładzie mapowym Informacje o odbiorcach przyłączonych do sieci Elastyczna dostosowanie i wyświetlanych informacji Układ sieci aktualizowany w czasie rzeczywistym w oparciu o informacje z SCADA nn

18 18 Rozwijamy Monitoring sieci nn i stacji SN/nn Prezentacja alarmów Przekazywanie informacji o alarmach do SCADA nn Przygotowywanie raportów o alarmach się, aby być liderem. Kołobrzeg, r.

19 19 Rozwijamy Optymalizacja sieci Wyznaczenie optymalnej konfiguracji przełączników sieciowych pod kątem minimalizacji strat technicznych Możliwość doboru optymalnego transformatora się, aby być liderem. Kołobrzeg, r.

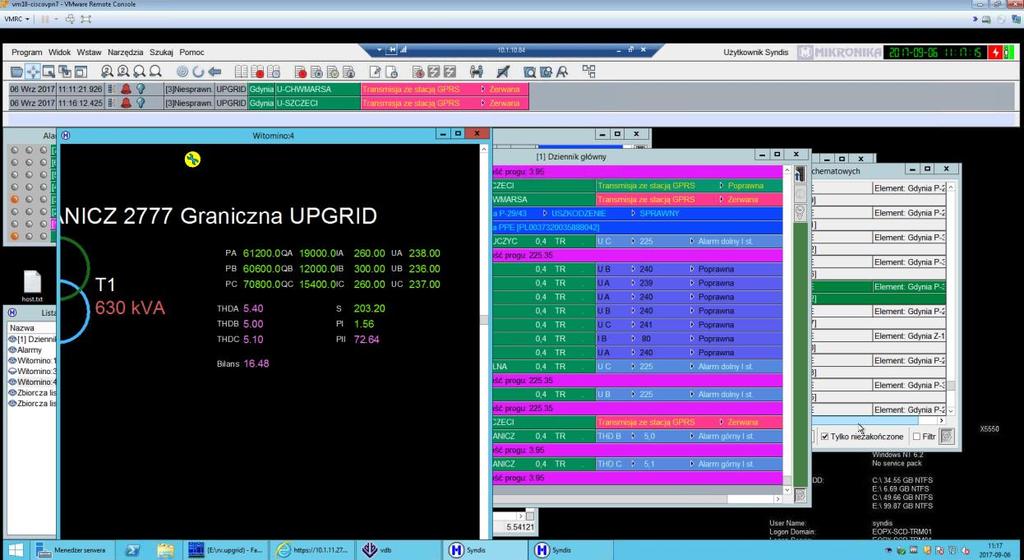

20 SCADA nn Akwizycja pomiarów, alarmów z AMI/DMS

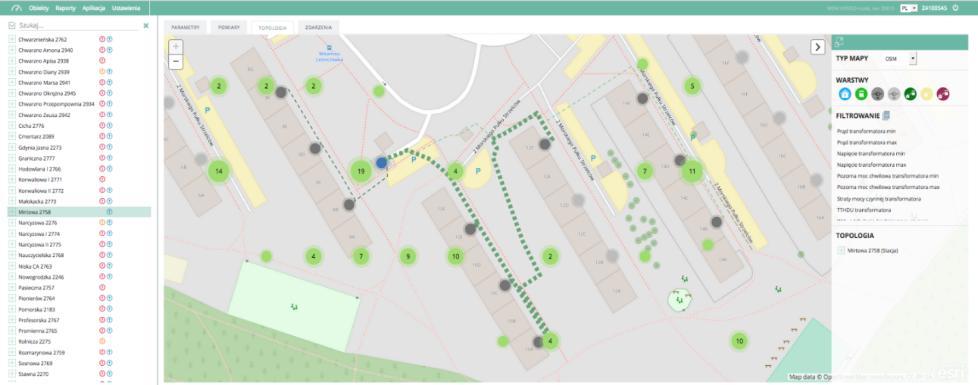

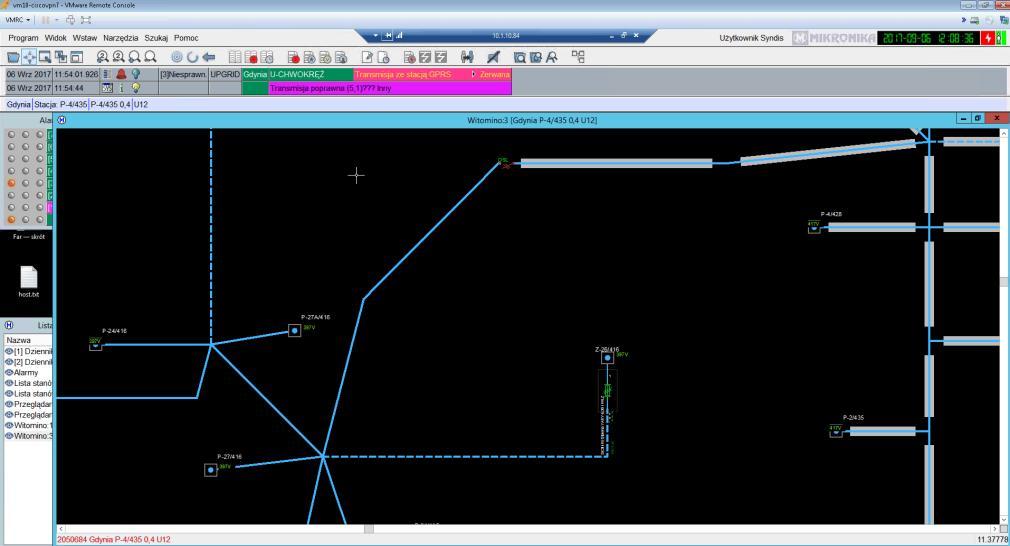

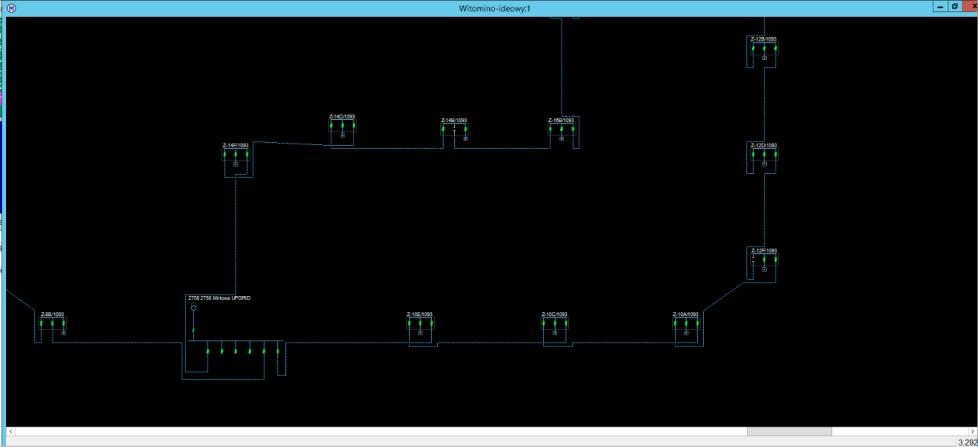

21 SCADA nn Przekazywanie informacji o zmianie topologii

22 Wnioski Wykorzystanie danych z liczników inteligentnych do prowadzenia ruchu sieci i wspomagania eksploatacji. Alarmy i pomiary z systemu DMS w SCADA LV (dane z AMI dostarczane w czasie rzeczywistym) Lokalizacja miejsc powstania awarii w sieci nn Analizy jakości dostaw energii Optymalizacja pracy sieci, ograniczanie strat technicznych Optymalizacja doboru transformatora w oparciu o dane z AMI energy losses befor optimization [kwh] energy losses after optimization [kwh] Difference [kwh] Profil CIM_EOP wykorzystany do wymiany danych między SCADA nn a DMS nn i automatycznego tworzenia schematu sieci nn SCADA nn z monitorowaniem pracy sieci
