Skanery 3D firmy Z Corporation Z Corporation

Wielkość: px

Rozpocząć pokaz od strony:

Download "Skanery 3D firmy Z Corporation. 2009 Z Corporation"

Robert Lewandowski
9 lat temu
Przeglądów:

1 2009 Z Corporation

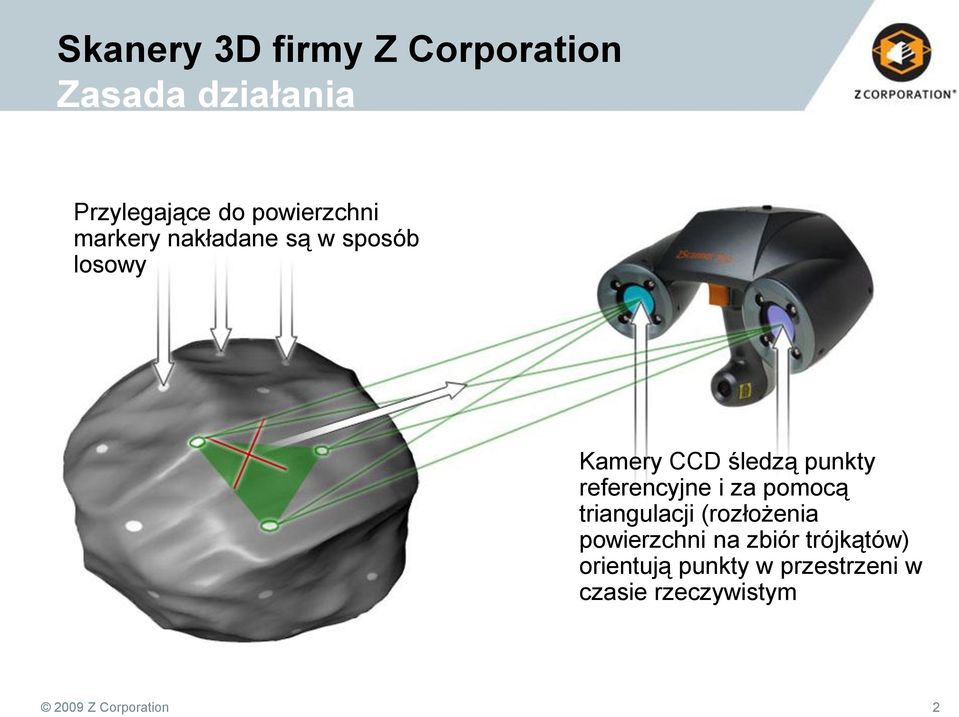

2 Zasada działania Przylegające do powierzchni markery nakładane są w sposób losowy Kamery CCD śledzą punkty referencyjne i za pomocą triangulacji (rozłożenia powierzchni na zbiór trójkątów) orientują punkty w przestrzeni w czasie rzeczywistym 2009 Z Corporation 2

triangulacji (rozłożenia powierzchni na zbiór trójkątów)

3 Zasada działania Automatyczne generowanie powierzchni w miejscu przecinania się promieni lasera na skanowanej powierzchni Wysokiej jakości skrzyżowana wiązka lasera skanuje powierzchnię modelu Pętla w czasie rzeczywistym pomiędzy skanerem i skanowanym obiektem 2009 Z Corporation 3

jakości skrzyżowana wiązka lasera skanuje powierzchnię modelu Pętla w

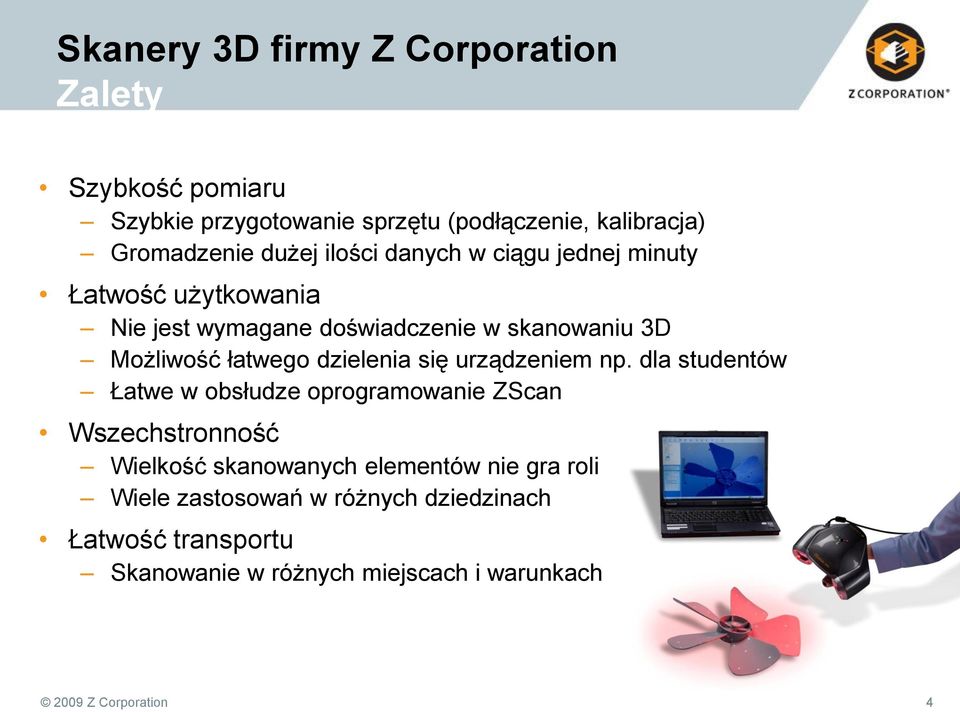

4 Zalety Szybkość pomiaru Szybkie przygotowanie sprzętu (podłączenie, kalibracja) Gromadzenie dużej ilości danych w ciągu jednej minuty Łatwość użytkowania Nie jest wymagane doświadczenie w skanowaniu 3D Możliwość łatwego dzielenia się urządzeniem np. dla studentów Łatwe w obsłudze oprogramowanie ZScan Wszechstronność Wielkość skanowanych elementów nie gra roli Wiele zastosowań w różnych dziedzinach Łatwość transportu Skanowanie w różnych miejscach i warunkach 2009 Z Corporation 4

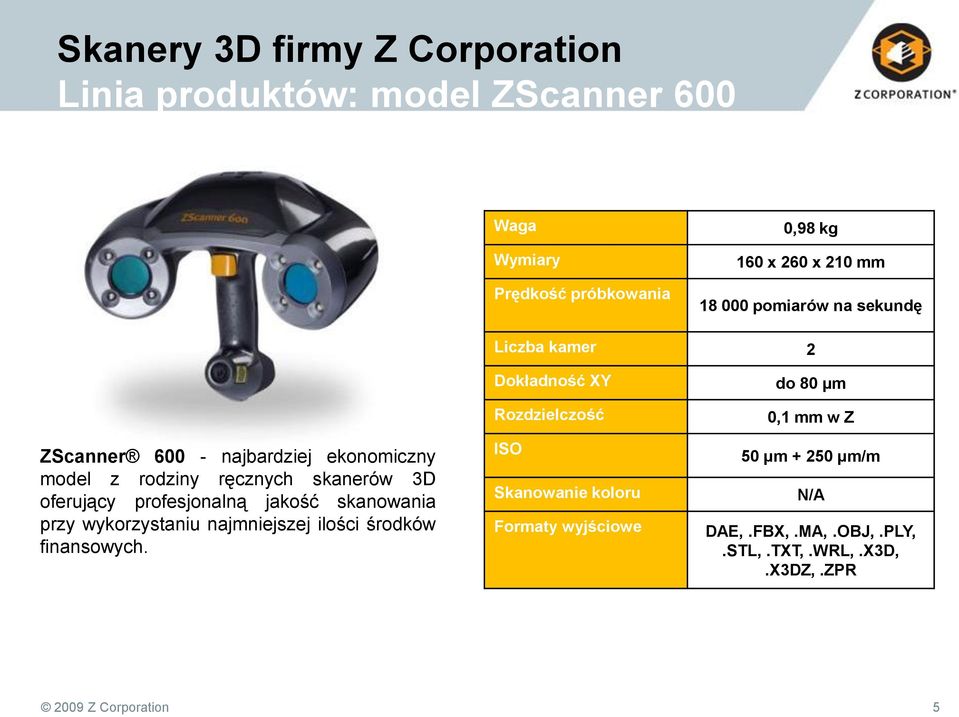

5 Linia produktów: model ZScanner 600 Waga Wymiary Prędkość próbkowania 0,98 kg 160 x 260 x 210 mm pomiarów na sekundę Liczba kamer 2 Dokładność XY do 80 µm ZScanner najbardziej ekonomiczny model z rodziny ręcznych skanerów 3D oferujący profesjonalną jakość skanowania przy wykorzystaniu najmniejszej ilości środków finansowych. Rozdzielczość ISO Skanowanie koloru Formaty wyjściowe 0,1 mm w Z 50 μm μm/m N/A DAE,.FBX,.MA,.OBJ,.PLY,.STL,.TXT,.WRL,.X3D,.X3DZ,.ZPR 2009 Z Corporation 5

profesjonalną jakość skanowania przy wykorzystaniu najmniejszej ilości środków finansowych.

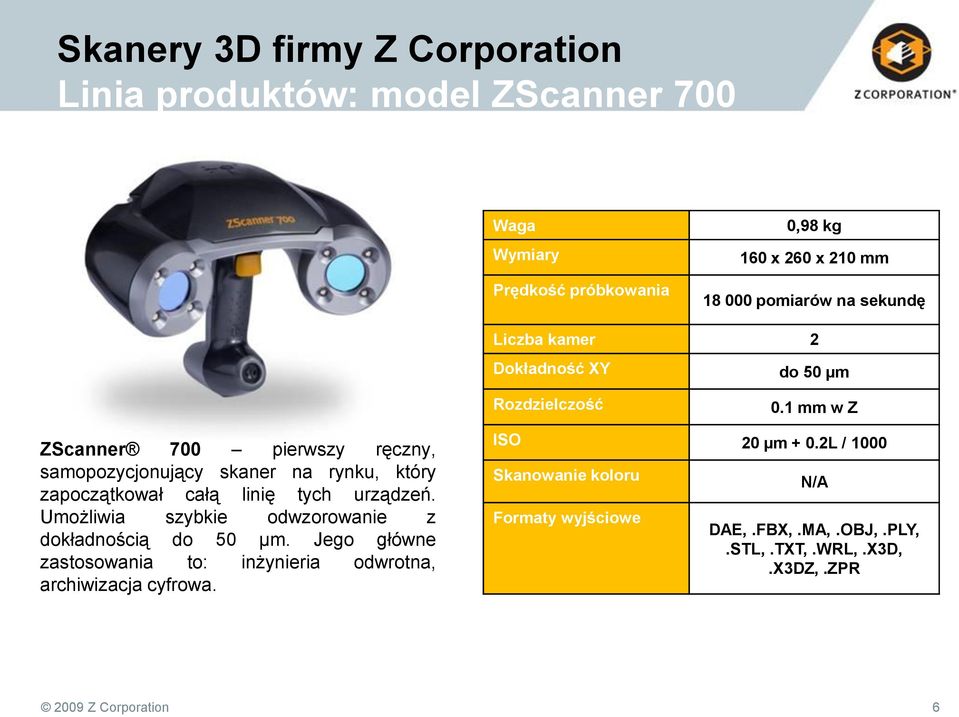

6 Linia produktów: model ZScanner 700 Waga Wymiary Prędkość próbkowania 0,98 kg 160 x 260 x 210 mm pomiarów na sekundę Liczba kamer 2 Dokładność XY do 50 µm Rozdzielczość 0.1 mm w Z ZScanner 700 pierwszy ręczny, samopozycjonujący skaner na rynku, który zapoczątkował całą linię tych urządzeń. Umożliwia szybkie odwzorowanie z dokładnością do 50 µm. Jego główne zastosowania to: inżynieria odwrotna, archiwizacja cyfrowa. ISO 20 µm + 0.2L / 1000 Skanowanie koloru Formaty wyjściowe N/A DAE,.FBX,.MA,.OBJ,.PLY,.STL,.TXT,.WRL,.X3D,.X3DZ,.ZPR 2009 Z Corporation 6

1 mm w Z ZScanner 700 pierwszy ręczny, samopozycjonujący skaner na rynku, który zapoczątkował całą linię tych urządzeń.

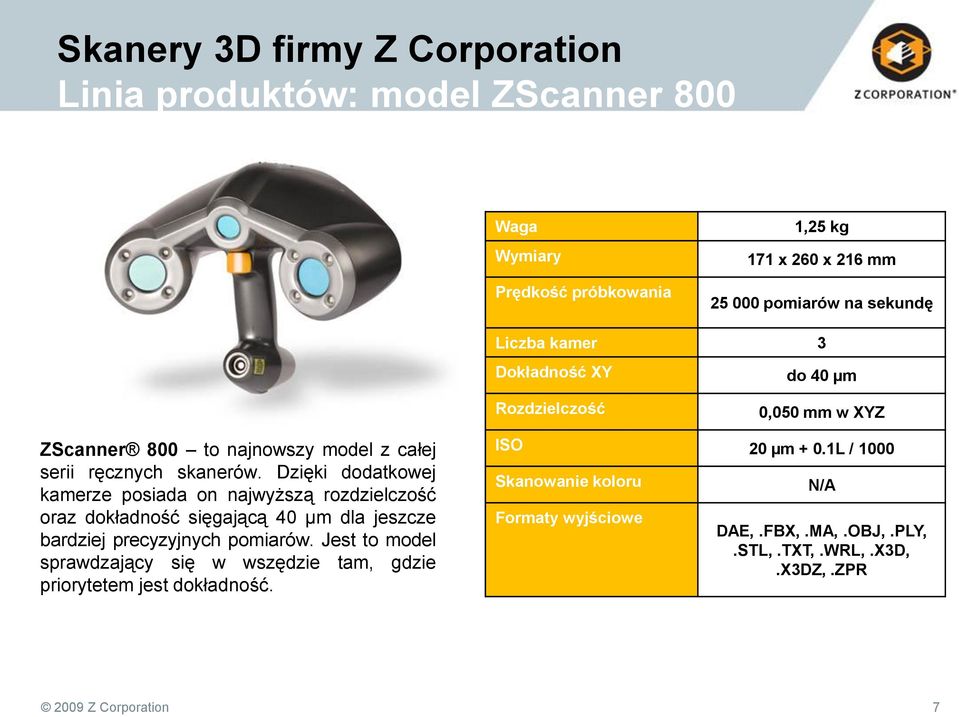

7 Linia produktów: model ZScanner 800 Waga Wymiary Prędkość próbkowania 1,25 kg 171 x 260 x 216 mm pomiarów na sekundę Liczba kamer 3 Dokładność XY do 40 µm Rozdzielczość 0,050 mm w XYZ ZScanner 800 to najnowszy model z całej serii ręcznych skanerów. Dzięki dodatkowej kamerze posiada on najwyższą rozdzielczość oraz dokładność sięgającą 40 µm dla jeszcze bardziej precyzyjnych pomiarów. Jest to model sprawdzający się w wszędzie tam, gdzie priorytetem jest dokładność. ISO 20 µm + 0.1L / 1000 Skanowanie koloru Formaty wyjściowe N/A DAE,.FBX,.MA,.OBJ,.PLY,.STL,.TXT,.WRL,.X3D,.X3DZ,.ZPR 2009 Z Corporation 7

Dzięki dodatkowej kamerze posiada on najwyższą rozdzielczość oraz dokładność sięgającą 40 µm dla jeszcze bardziej precyzyjnych pomiarów.

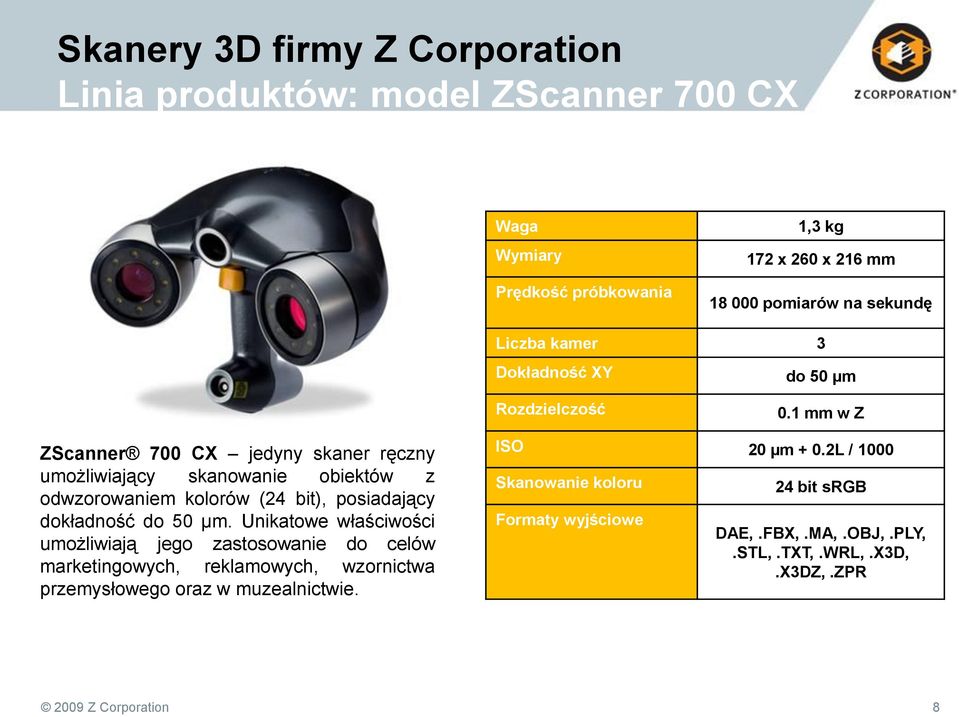

8 Linia produktów: model ZScanner 700 CX Waga Wymiary Prędkość próbkowania 1,3 kg 172 x 260 x 216 mm pomiarów na sekundę Liczba kamer 3 Dokładność XY do 50 µm Rozdzielczość 0.1 mm w Z ZScanner 700 CX jedyny skaner ręczny umożliwiający skanowanie obiektów z odwzorowaniem kolorów (24 bit), posiadający dokładność do 50 µm. Unikatowe właściwości umożliwiają jego zastosowanie do celów marketingowych, reklamowych, wzornictwa przemysłowego oraz w muzealnictwie. ISO 20 µm + 0.2L / 1000 Skanowanie koloru Formaty wyjściowe 24 bit srgb DAE,.FBX,.MA,.OBJ,.PLY,.STL,.TXT,.WRL,.X3D,.X3DZ,.ZPR 2009 Z Corporation 8

1 mm w Z ZScanner 700 CX jedyny skaner ręczny umożliwiający skanowanie obiektów z odwzorowaniem kolorów (24 bit), posiadający dokładność do 50 µm.

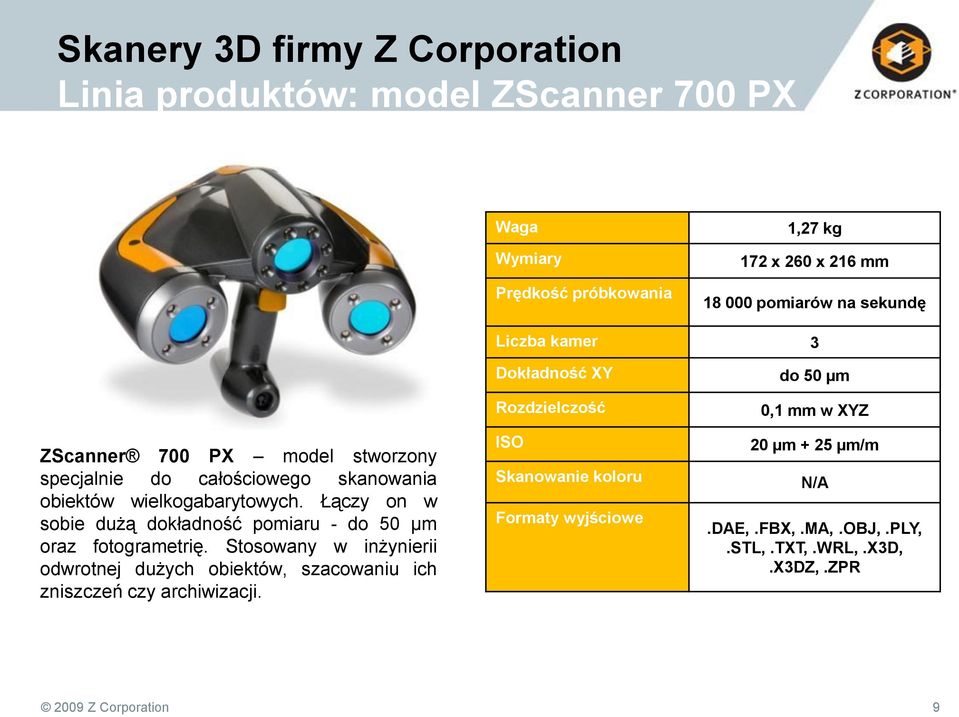

9 Linia produktów: model ZScanner 700 PX Waga Wymiary Prędkość próbkowania 1,27 kg 172 x 260 x 216 mm pomiarów na sekundę Liczba kamer 3 Dokładność XY do 50 µm ZScanner 700 PX model stworzony specjalnie do całościowego skanowania obiektów wielkogabarytowych. Łączy on w sobie dużą dokładność pomiaru - do 50 µm oraz fotogrametrię. Stosowany w inżynierii odwrotnej dużych obiektów, szacowaniu ich zniszczeń czy archiwizacji. Rozdzielczość ISO Skanowanie koloru Formaty wyjściowe 0,1 mm w XYZ 20 µm + 25 µm/m N/A.DAE,.FBX,.MA,.OBJ,.PLY,.STL,.TXT,.WRL,.X3D,.X3DZ,.ZPR 2009 Z Corporation 9

Łączy on w sobie dużą dokładność pomiaru - do 50 µm oraz fotogrametrię.

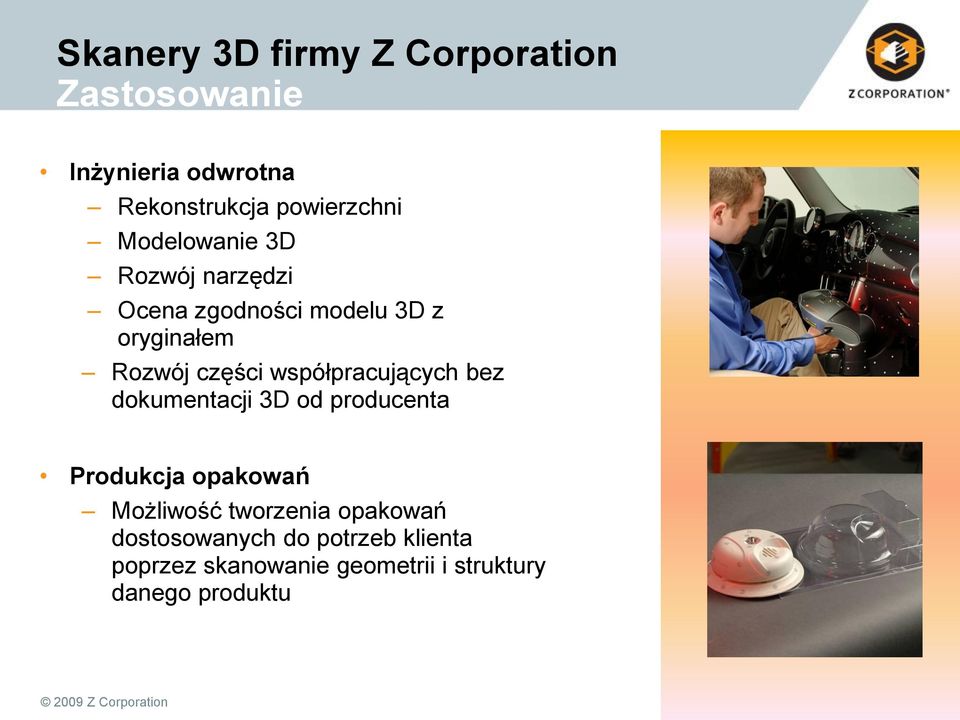

10 Zastosowanie Inżynieria odwrotna Rekonstrukcja powierzchni Modelowanie 3D Rozwój narzędzi Ocena zgodności modelu 3D z oryginałem Rozwój części współpracujących bez dokumentacji 3D od producenta Produkcja opakowań Możliwość tworzenia opakowań dostosowanych do potrzeb klienta poprzez skanowanie geometrii i struktury danego produktu 2009 Z Corporation 10

dokumentacji 3D od producenta Produkcja opakowań Możliwość tworzenia opakowań

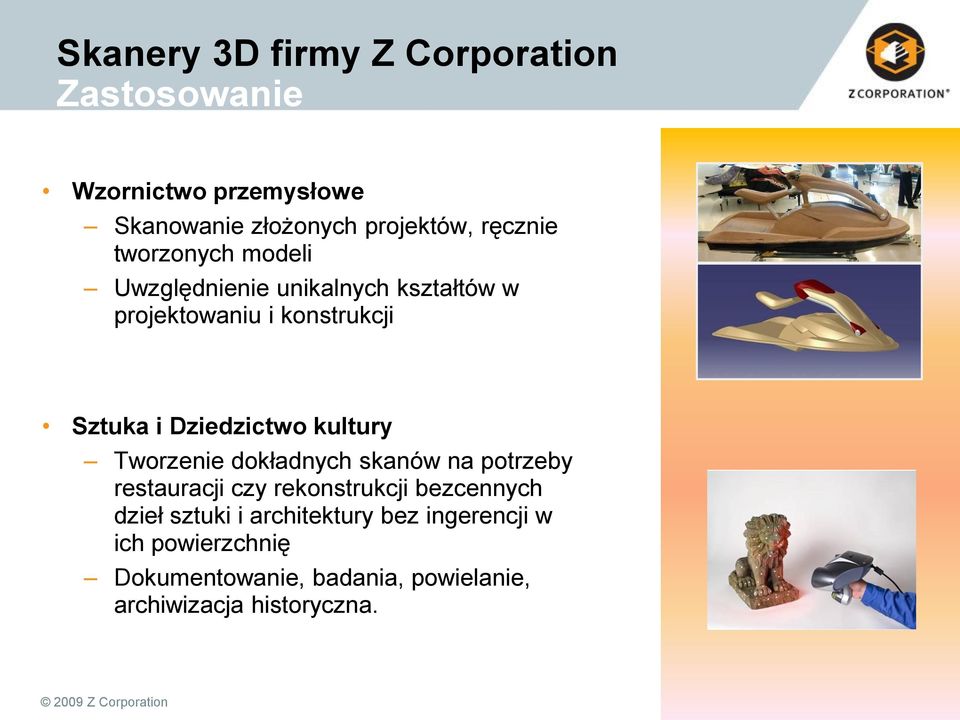

11 Zastosowanie Wzornictwo przemysłowe Skanowanie złożonych projektów, ręcznie tworzonych modeli Uwzględnienie unikalnych kształtów w projektowaniu i konstrukcji Sztuka i Dziedzictwo kultury Tworzenie dokładnych skanów na potrzeby restauracji czy rekonstrukcji bezcennych dzieł sztuki i architektury bez ingerencji w ich powierzchnię Dokumentowanie, badania, powielanie, archiwizacja historyczna Z Corporation 11

dokładnych skanów na potrzeby restauracji czy rekonstrukcji bezcennych dzieł sztuki i architektury bez

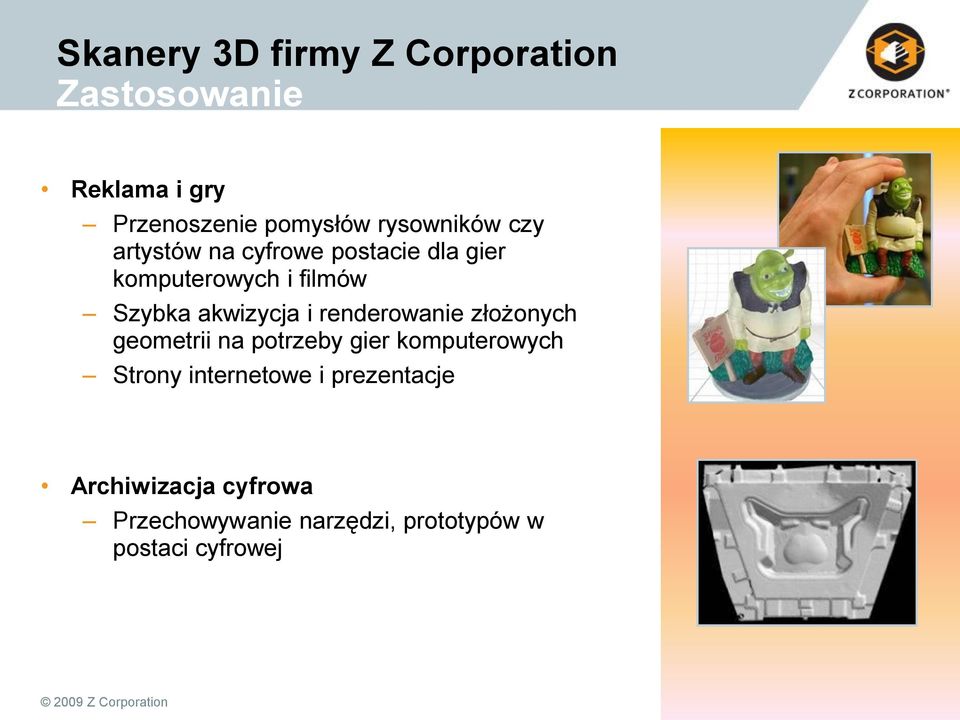

12 Zastosowanie Reklama i gry Przenoszenie pomysłów rysowników czy artystów na cyfrowe postacie dla gier komputerowych i filmów Szybka akwizycja i renderowanie złożonych geometrii na potrzeby gier komputerowych Strony internetowe i prezentacje Archiwizacja cyfrowa Przechowywanie narzędzi, prototypów w postaci cyfrowej 2009 Z Corporation 12

geometrii na potrzeby gier komputerowych Strony internetowe i prezentacje

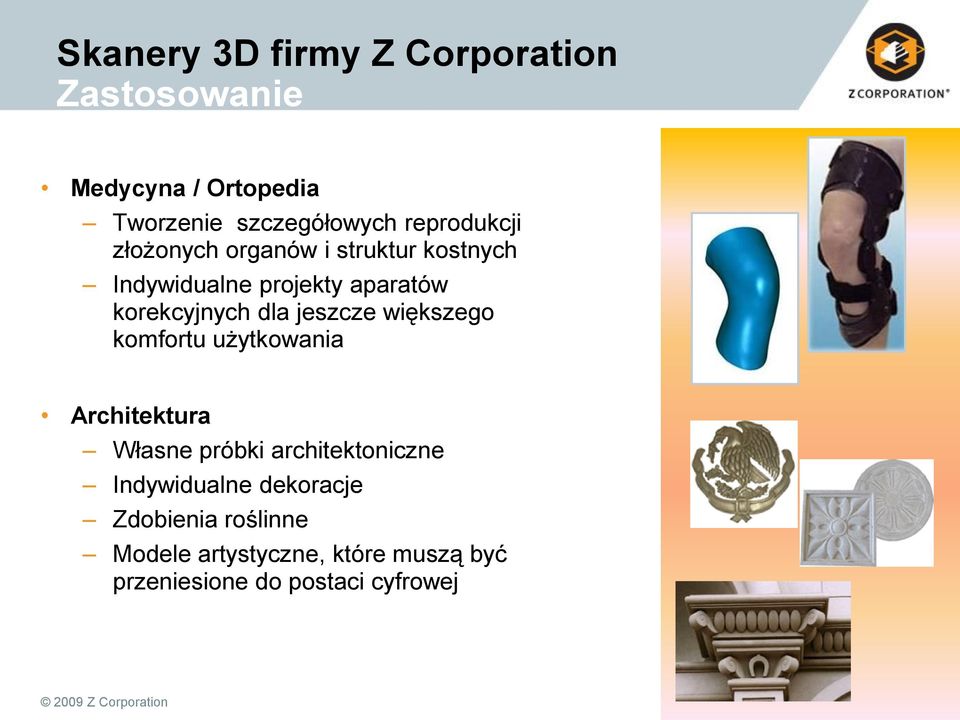

13 Zastosowanie Medycyna / Ortopedia Tworzenie szczegółowych reprodukcji złożonych organów i struktur kostnych Indywidualne projekty aparatów korekcyjnych dla jeszcze większego komfortu użytkowania Architektura Własne próbki architektoniczne Indywidualne dekoracje Zdobienia roślinne Modele artystyczne, które muszą być przeniesione do postaci cyfrowej 2009 Z Corporation 13

użytkowania Architektura Własne próbki architektoniczne Indywidualne dekoracje Zdobienia

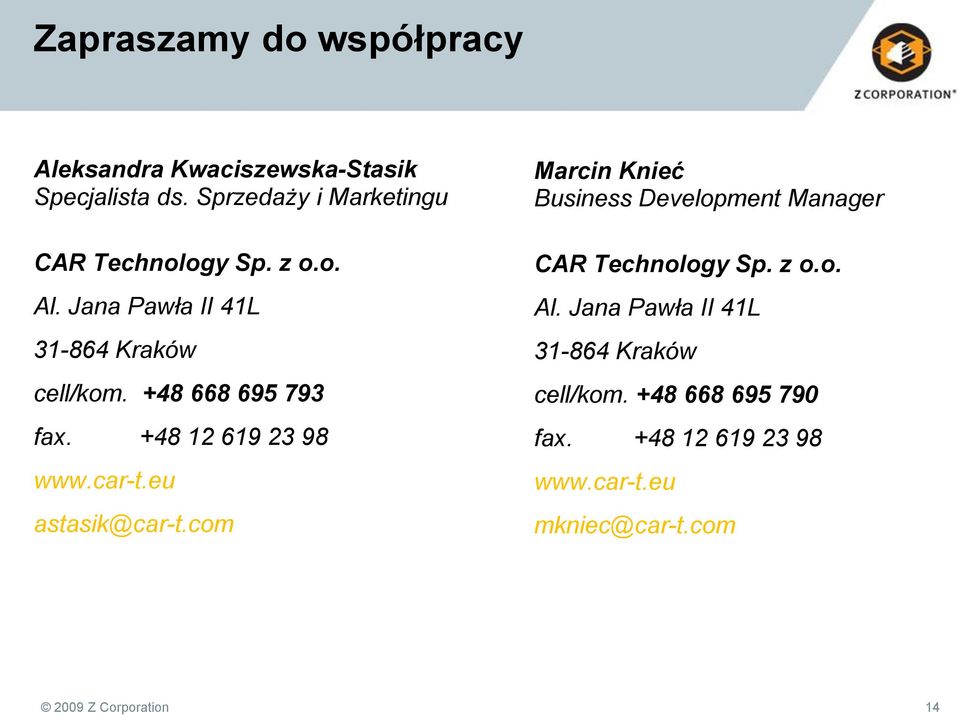

14 Zapraszamy do współpracy Aleksandra Kwaciszewska-Stasik Specjalista ds. Sprzedaży i Marketingu CAR Technology Sp. z o.o. Al. Jana Pawła II 41L Kraków cell/kom fax astasik@car-t.com Marcin Knieć Business Development Manager CAR Technology Sp. z o.o. Al. Jana Pawła II 41L Kraków cell/kom fax mkniec@car-t.com 2009 Z Corporation 14

+48 668 695 793 fax. +48 12 619 23 98 www.car-t.eu astasik@car-t.

15 2009 Z Corporation 15
