1 PU CO-Dach PU Dach DP BRUCHAPaneel PU Dach DP dachy dwuspadowe i pulpitowe duża odporność na warunki atmosferyczne system potrójnego uszczelnienia duży udżwig spadek dachu od 3 (5,2 %)

2 BRUCHAPaneel PU Dach DP DP PROFIL Szer. konstrukcyjna 1000 mm Uszczelnienia! ZEWNĄTRZ 42 Grubość blachy: 0,6 mm lub 0,5 mm (redukcja gr.blach na zapytanie) STANDARD PROFIL 1 na zapytanie PROFIL 2 optymalne zabezpieczenie przed kondensacją poprzez POTRÓJNY SYSTEM USZCZELNIENIA na zapytanie PROFIL 3 DP ŁĄCZENIE NA ZAMEK Fotografia symbolu Kalotte Kerndicke Typ płyty Grubość rdzenia mm U-wartość W/m²K - EN Łącznie z fugą Waga kg/m² DP ,60 11,4 DP ,46 11,8 DP 92** 50 0,38 12,2 DP ,32 12,6 DP ,24 13,4 DP ,20 14,5 Połączenie stykami: 2 mm ± 2 mm tolerancji NOWE DP ,17 15,2 DP ,14 16,0 DP ,13 16,8 ** DP 92 na zapytanie Produkcyjne wartości tolerancyjne: wg EN Produkowane długości: max. 20 m (specjalny transport długich elementów od 13,60 m) Tabele rozpiętości: Dipl.-Ing. Dr. techn. Wilhelm Pilgram Wiedeń Tłumienie dżwieku: 25 db dla wszystkich grubości Odporność na temperaturę: 90 C DP

3 BRUCHAPaneel PU Dach DP WYKONANIE I POWIERZCHNIE Blachy ocynkowane ogniowo z powłoką taśmową Na zewnątrz: Wewnątrz: Widoczna strona: powłoka poliestrowa 25 µm z folią ochronną z PCV, którą należy, usunąć po zakończeniu robót, najpóźniej w ciągu 10 tygodni od daty produkcji - widocznej na krawędzi wzdłuż płyty (chronić przed promieniami słonecznymi). Profil: profil trapezowy 42 mm (zgodnie ze szkicem) Odległość między trapezami wynosi: 333,3 mm Widoczna strona: powłoka poliestrowa 25 µm bez folii ochronnej z PCV (w razie potrzeby należy podać w zamówieniu) Profil 1 = Standard (Profil 2 i 3 na zapytanie) Rdzeń izolujący: twarda pianka poliuretanowa systematycznie pieniona ok.. 95 % mocne połączenie z blachą w sposób uniemożliwiający przesuwanie się pianki. Ciężar właściwy ok..40 kg/m³ absolutnie wolny od freonu i H-FCKW, pieniony metodą wykorzystującą pentan wytrzymałość pożarowa zgodna z EN , Euroklasa Bs2d0, trudno palny Kolory standardowe zewnętrzne i wewnętrzne: zgodnie ze spektrum kolorystycznym BASIC (strona Brucha 10) Połaczenia płyt: Tekst: Nadzór zewnętrzny: Na zewnątrz poprzez połączenie zakładkowe rowków przy czym części blaszane zostają nałożone na odpowiednią część dołączanej płyty. Po stronie dachu łączenie odbywa się za pomocą specjalnej formy, przy czym dokładnie dopasowany do rowka profil jednej płyty dachowej nakłada się na rowek drugiej płyty. Ten sposób połączenia zakładkowego gwarantuje szczególnie szczelne połączenia. Jedyny w swoim rodzaju POTRÓJNY SYSTEM USZCZELNIAJĄCY (zgodnie z rysunkiem) oferuje optymalne zabezpieczenie przed wodą kondensacyjną. do pobrania na stronie: Krajowe i międzynarodowe kontrole jakości ( strona BRUCHA 12,13) Certyfikaty wysyłamy na Państwa życzenie. DP

4 BRUCHAPaneel PU Dach DP PRZYCINANIE ROZCINAKIEM DO BLACH Zalecane jest rozcinanie w obszarze okapu, w celu wykluczenia odgięcia się powłoki blaszanej od izolacji (dostępne za dodatkową opłatą). W obszarze okapu należy również umieścić okapnik w celu uniknięcia efektu kapilary (możliwe jedynie od strony budynku). Zapobiega to tworzeniu się korozji pomiędzy powłoką blaszaną i izolacją. Podać przy zamówieniu Długość przycięcia w okapie Długość przycięcia połączenia zakładkowego Długość przycinania 50 mm (Standard) 200 mm (Standard) BLACHA TRAPEZOWA 42/333 pasująca do DP Detale na str. 39. RODZAJ PRZYCINANIA (od strony okapu): Trapezprofilüberlappung trapezu od Zakładka von strony der Traufe okapu aus gesehen L (Lewe) (L) Zakładka Trapezprofilüberlappung trapezu od strony von der okapu Traufe aus P (Prawe) gesehen (R) L P Połączenie Überlappung zakładkowe Kierunek Verlegerichtung układania Kierunek Verlegerichtung układania Połączenie Überlappung zakładkowe DP

5 BRUCHAPaneel PU Dach DP ELEMENTY DACHOWE Z POŁĄCZENIEM POPRZECZNYM I ZAKŁADKOWYM Przy stykach poprzecznych, przenikaniach lub elementach świetlnych minimalny spadek wynosi 5 (8,6 %) łączenie zakładkowe Profil kalenicowy po stronie zewnętrznej łączenie zakładkowe Profil kalenicowy wewnątrz Szkic systemu 200 TYP LEWY LINKS LEWY PRAWY TYP PRAWY Kierunek układania od lewej strony do prawej Kierunek układania Kierunek układania Kierunek układania od prawej strony do lewej KIERUNEK WIATRU DP

6 BRUCHAPaneel PU Dach DP BRUCHAPaneel PU CO-Dach Nachylenie dachu co najmniej 3 (5,2 %) - zastosowanie dla obiektów rolniczych, - jako zabezpieczenie przed kondensacją - grubość rdzenia: 15 mm - alternatywny cennowo w porownaniu do BRUCHAPaneel PU płyty dachowe Szerokość konstrukcyjna 1000 mm Strona zewnętrzna 42 Grubość blachy: 0,5 mm lub 0,6 mm (Redukcja grubości blachy na zapytanie) Uszczelnienia! Strona wewnętrzna Uszczelnienia! Strona wewnętrzna - aluminiowy laminat Strona zewnętrzna - BASIC Typ płyty Grubość rdzenia mm U-wartość W/m²K - EN Łącznie z fugą Waga kg/m² ECO ,02 7,00 ECO ,60 7,60 ECO ,46 7,95 ECO ,38 8,45 ECO ,32 8,80 ECO ,24 9,60 ECO ,20 10,30 ECO ,17 11,10 Na zewnątrz: Wewnątrz: Rdzeń izolujący: Kolory standardowe: Połączenia płyt: Widoczna strona: powłoka poliestrowa 25 µm z folią ochronną z PCV, którą należy, usunąć po zakończeniu robót, najpóźniej w ciągu 10 tygodni od daty produkcji - widocznej na krawędzi wzdłuż płyty (chronić przed promieniami słonecznymi). Profil: profil trapezowy 42 mm (zgodnie ze szkicem) Odległość wysokich rowków wynosi: 333,3 mm aluminiowy laminat - Stucco - odporna na działania agresywnych substancji organicznych Możliwe optyczne skazy ze względu na cienką warstwę wewnętrzną Für Bereiche wo die Untersicht höchsten optischen Anforderungen zu entsprechen hat, empfehlen wir das BRUCHAPaneel PU Dach DP mit Blechinnenschale. twarda pianka poliuretanowa systematycznie pieniona ok. 95 %, mocne połączenie z blachą stalową w sposób uniemożliwiające przesuwanie się pianki. Ciężar właściwy ok. 45 kg/m³ absolutnie bezfreonowy i pozbawiony H-FCKW - spieniona metodą wykorzystującą pentan wytrzymałość pożarowa zgodna z EN , Euroklasa Ds2d0, trudno palny zgodnie ze spektrum kolorystycznym BASIC - BRUCHAPaneel PU Dach DP Na zewnątrz poprzez połączenie zakładkowe rowków przy czym części blaszane zostają nałożone na odpowiednią część dołączanej płyty (standardowe USZCZELNIENIA!). DP

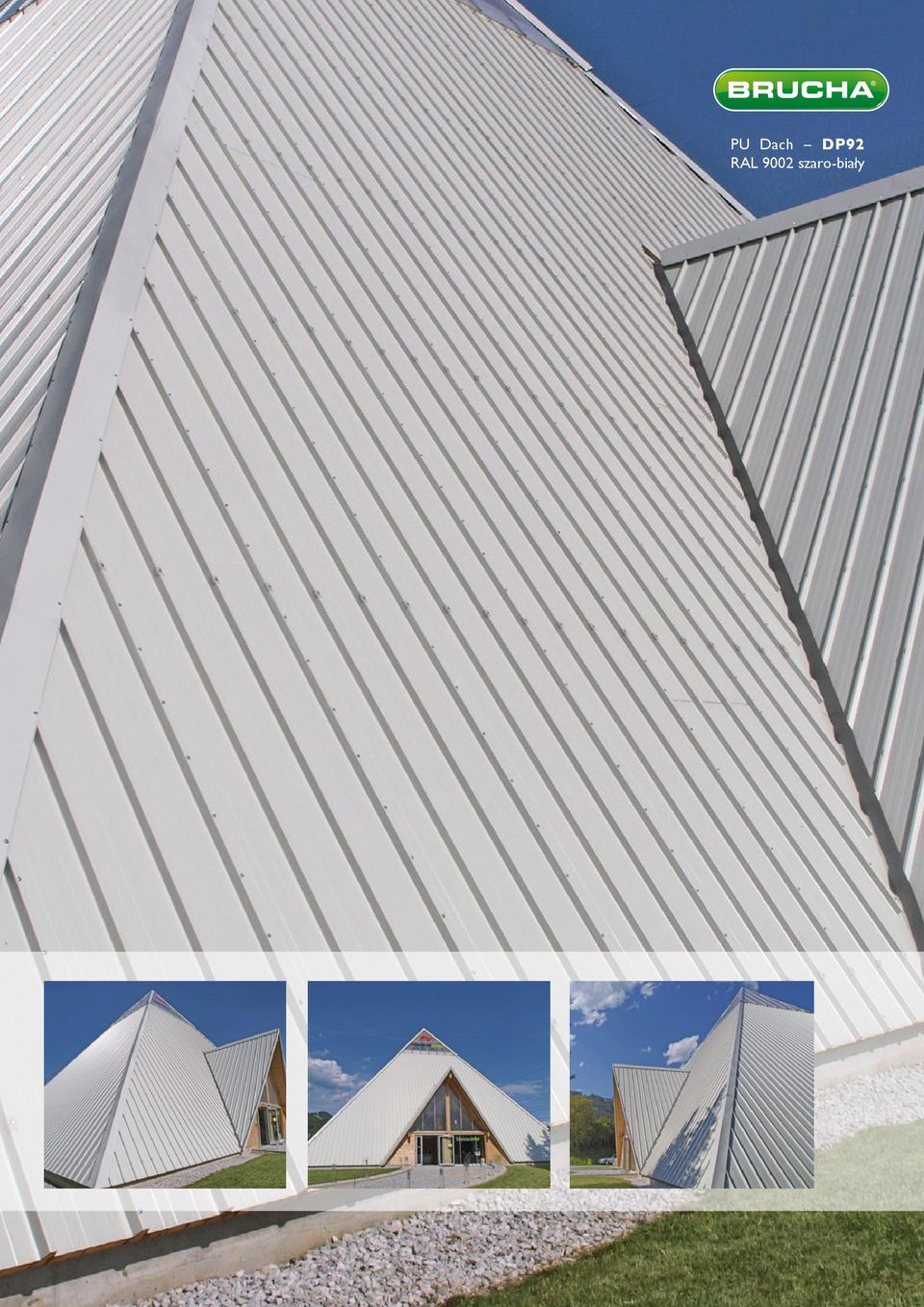

7 BRUCHAPaneel PU Dach DP PU Dach DP92 RAL 9002 szaro-biały DP

8 BRUCHAPaneel PU Dach DP BRUCHAPaneel PU Dach pasma świetlne DP-L Nachylenie dachu co najmniej 5 (8,6 %) Cechy jakościowe i właściwości: Szerokość 1000 mm możliwość montażu bez wymiany systemu BRUCHAPaneel PU Dach DP możliwość montażu wielu płyt świetlnych jedna za drugą wysoka trwałość poprzez płyty świetlne z podwójną powłoką z poliwęglanów wkład siatkowy do zabezpieczenia przed przebiciem Przepuszczalność światła 70 % wraz z blachą przesuwną od strony kalenicy wspaniałe właściwości izolujące wytrzymałość pożarowa zgodnie z EN , klasa europejska B, trudno zapalna min. 500 mm A max. długość od szczytu 7000 mm Pasmo max mm min. 500 mm B 1000 mm 650 mm B Cięcie systemowe A-A A wkład siatkowy zabezpieczający Podwójna płyta mostka Iso 16 mm zapiankowane Grubość płyty Typ Grubość rdzenia mm U-wartość W/m²K* DP-L ~0,81 DP-L ~0,73 DP-L ~0,73 DP-L ~0,64 DP-L ~0,64 * Przewodność cieplna wg EN 12667, przy uwzględnieniu odpowiadających normie oporów przy przenikaniu ciepła Cięcie systemowe B-B -wzdłuż Izolacja (PU-pasma) masa uszczelniająca blacha przesuwna szczytowa Podwójna płyta mostka Iso 16 mm taśma uszczelniająca zapiankowane DP DP-L bez dopuszczenia na Niemcy

9 BRUCHAPaneel PU Dach DP TERMICZNE ELEMENTY ŚWIETLNE (NIE DO CHODZENIA) Nachylenie dachu co najmniej 5 (8,6 %) Budowa taka sama jak BRUCHAPaneel PU Dach DP (gr. szer. profil) podwójna powłoka, wysokoprzezroczysta, zamknięta z poliestru lub akrylu wzmocnionego włóknem szklanym o następujących właściwościach: zachowujący kształt w zakresie temperatur od 40 C do 90 C duża przezroczystość (50 %) odporność na zużywanie się dzięki obustronnie powlekanej powierzchni U-Wartość: ca. 2,7 2,5 W/m²K według EN E nie ociekający Profil górnej powłoki odpowiada profilowi BRUCHAPaneel PU Dach DP. Profil uszczelniający wypełnienia z polietylenu. Mocowanie L L Płyta dachowa L pasmo świetlne Płyta dachowa e e=grubość L=odstep płatwi Uszczelnienie taśmami uszczelniającymi na zewnątrz i wewnątrz oraz na obszarze styków poprzecznych i wzdłużnych jest tu bardzo ważne. Odstęp płatwew wynosi maks. 1,5 m (w zależności od obciążenia śniegiem), długość elementów wynosi maks. 8,5 m. Mocowanie elementów świetlnych śrubami odbywa się przez piankę do płatew oraz bocznych połączeń zakładkowych co 500 mm do elementów dachowych. * Uwaga! Użyć odpowiednich śrub uszczelniających! Płyta dachowa pasmo świetlne Płyta dachowa Styk poprzeczny montaż/zamocowanie przez piankę. DP

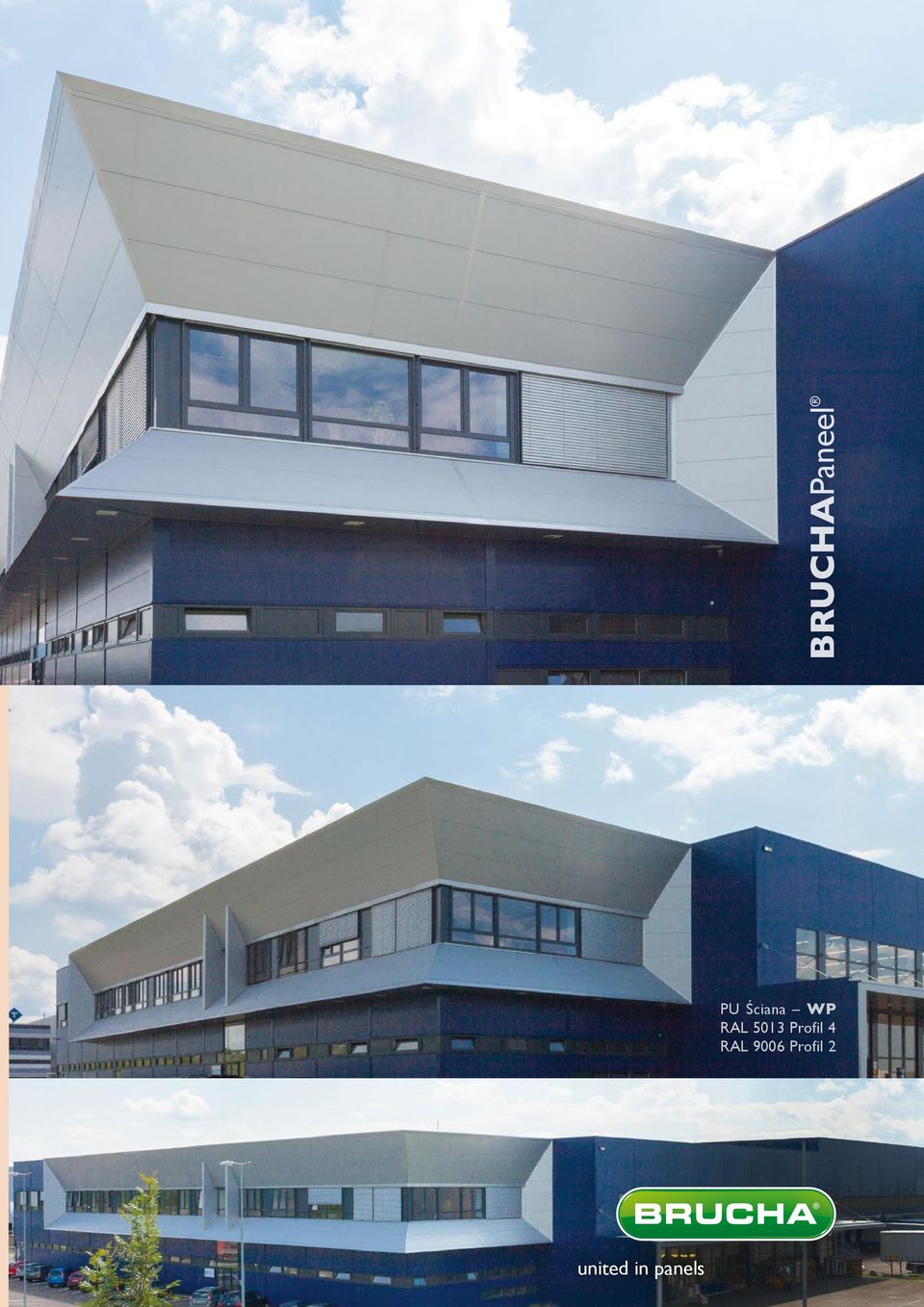

10 PU Dach DP BRUCHAPaneel BRUCHAPaneel PU Ściana WP RAL 5013 Profil 4 RAL 9006 Profil 2 DP united in panels
