Podłogi podniesione Uniflair. Dane techniczne

Transkrypt

1 Podłogi podniesione Uniflair Dane techniczne

2 40N PŁYTA WIÓROWA 38 mm Rdzeń z płyty wiórowej o grubości 38 mm i gęstości 650 kg/m 3 nasączonej wysokiej jakości nietoksyczną żywicą formaldehydową. 40NA 40NF 40NL Krawędź LINE Krawędź UNI Spodnia część płyty powleczona jest folią aluminiową o grubości 0,05 mm tworzącą doskonałą barierę dla ognia i wilgoci a jednocześnie pełniącą rolę instalacji wyrównawczej zapewniającej jest blachą ocynkowaną o grubości 0,5 mm. Takie rozwiązanie stanowi doskonałą barierę chroniącą przed ogniem i wilgocią a jednocześnie pełni rolę instalacji wyrównawczej zapewniającej podłodze właściwości przewodnictwa elektrycznego. Dla zapewnienia sztywności giętnej i odporności mechanicznej spodnia część panelu jest powleczona laminatem twardoplastycznym. Płyta podłogowa posiada zabezpieczenie krawędzi bocznych z samogasnącej, cichej taśmy plastikowej o grubości 0,45 mm nie zawierającej PCV w kolorze czarnym. Ten typ krawędzi przeznaczony do stosowania z płytkami ceramicznymi. Wykonana jest z miękkiego elastomeru poliuretanowego o wysokiej stabilności chemicznej i odporności na ścieranie. Zapewnia wysoką ochronę przed wstrząsami, jest hermetyczna i odporna na wilgoć. Ten typ krawędzi umożliwia stosowanie płytek ceramicznych o bocznym wymiarze od 594 do 597 mm i uzyskanie płyty podłogowej o wymiarach 600x600 mm. Pozwala to również na jej wykończenie płytkami ceramicznymi o wymiarach 30x30 cm lub 30x60 cm przy zachowaniu odstępów pomiędzy płytkami dwukrotnie większych niż odstępy boczne, co gwarantuje ich jednorodność. A = folia aluminiowa F = blacha ocynkowana V = winyl D = linoleum G = guma C = wykładzina dywanowa P = parkiet T = płytki ceramiczne R = kamień sztuczny Grubość EN mm 38 ± 0,3 Gęstość kg/m³ 650 ±5% Ciężar kg 8.9 ±5% Opór elektryczny poprzeczny EN 1081 Ω 1 x NA 40NF 40NL Reakcja na ogień (1) UNI EN Cfl-s1 (4) Cfl-s1 (4) Cfl-s1 (4) (5) Odporność ogniowa (2) UNI EN REI 30 REI 30 REI 30 (5) Izolacyjność od dźwięków powietrznych (db) (3) UNI EN ISO Izolacyjność od dźwięków uderzeniowych (db) (3) UNI EN ISO (1) Wykończenie części spodniej folią aluminiową lub blachą stalową nie wpływa negatywnie na odporność ogniową, gdyż nie są to materiały organiczne ułatwiające rozprzestrzenianie się ognia. (4) Zastosowanie wykończenia powierzchniowego może podnieść klasę reakcji na ogień. (5) Dane prognozowane. 40NA + typ konstrukcji wsporczej 40NF + typ konstrukcji wsporczej 40NL + typ konstrukcji wsporczej typ obciążenia S L M P H S L M P H S L M P H płyty z wykończeniem powierzchni: A V D G C P Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: F L dostępne wyłącznie z wykończeniem L Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: T R S UWAGA: przy ugięciu przekraczającym 1 mm możliwe trzeszczenie materiału wykończenia powierzchni Obciążenie punktowe*, ugięcie 1,0 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 1,0 mm kn/m² Klasa zgodnie z EN 12825*** PAV023C1A

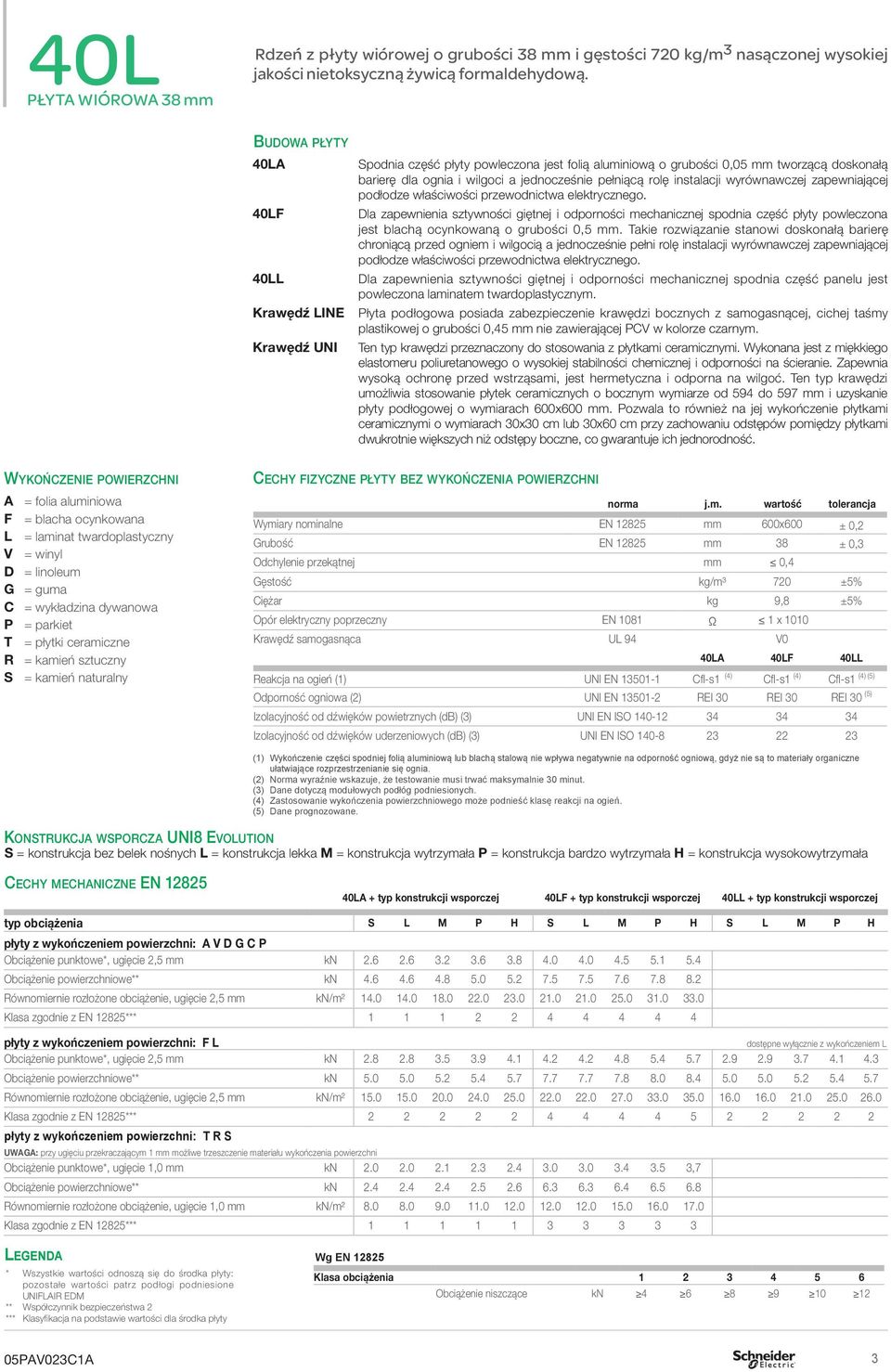

3 40L PŁYTA WIÓROWA 38 mm Rdzeń z płyty wiórowej o grubości 38 mm i gęstości 720 kg/m 3 nasączonej wysokiej jakości nietoksyczną żywicą formaldehydową. 40LA Spodnia część płyty powleczona jest folią aluminiową o grubości 0,05 mm tworzącą doskonałą barierę dla ognia i wilgoci a jednocześnie pełniącą rolę instalacji wyrównawczej zapewniającej 40LF chroniącą przed ogniem i wilgocią a jednocześnie pełni rolę instalacji wyrównawczej zapewniającej 40LL Dla zapewnienia sztywności giętnej i odporności mechanicznej spodnia część panelu jest powleczona laminatem twardoplastycznym. Krawędź LINE Płyta podłogowa posiada zabezpieczenie krawędzi bocznych z samogasnącej, cichej taśmy plastikowej o grubości 0,45 mm nie zawierającej PCV w kolorze czarnym. Krawędź UNI Ten typ krawędzi przeznaczony do stosowania z płytkami ceramicznymi. Wykonana jest z miękkiego elastomeru poliuretanowego o wysokiej stabilności chemicznej i odporności na ścieranie. Zapewnia wysoką ochronę przed wstrząsami, jest hermetyczna i odporna na wilgoć. Ten typ krawędzi umożliwia stosowanie płytek ceramicznych o bocznym wymiarze od 594 do 597 mm i uzyskanie płyty podłogowej o wymiarach 600x600 mm. Pozwala to również na jej wykończenie płytkami ceramicznymi o wymiarach 30x30 cm lub 30x60 cm przy zachowaniu odstępów pomiędzy płytkami dwukrotnie większych niż odstępy boczne, co gwarantuje ich jednorodność. A = folia aluminiowa F = blacha ocynkowana V = winyl D = linoleum G = guma C = wykładzina dywanowa P = parkiet T = płytki ceramiczne R = kamień sztuczny Grubość EN mm 38 ± 0,3 Gęstość kg/m³ 720 ±5% Ciężar kg 9,8 ±5% Opór elektryczny poprzeczny EN 1081 Ω 1 x LA 40LF 40LL Reakcja na ogień (1) UNI EN Cfl-s1 (4) Cfl-s1 (4) (4) (5) Cfl-s1 Odporność ogniowa (2) UNI EN REI 30 REI 30 REI 30 (5) Izolacyjność od dźwięków powietrznych (db) (3) UNI EN ISO Izolacyjność od dźwięków uderzeniowych (db) (3) UNI EN ISO (1) Wykończenie części spodniej folią aluminiową lub blachą stalową nie wpływa negatywnie na odporność ogniową, gdyż nie są to materiały organiczne ułatwiające rozprzestrzenianie się ognia. (4) Zastosowanie wykończenia powierzchniowego może podnieść klasę reakcji na ogień. (5) Dane prognozowane. 40LA + typ konstrukcji wsporczej 40LF + typ konstrukcji wsporczej 40LL + typ konstrukcji wsporczej typ obciążenia S L M P H S L M P H S L M P H płyty z wykończeniem powierzchni: A V D G C P Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: F L dostępne wyłącznie z wykończeniem L Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: T R S UWAGA: przy ugięciu przekraczającym 1 mm możliwe trzeszczenie materiału wykończenia powierzchni Obciążenie punktowe*, ugięcie 1,0 mm kn ,7 Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 1,0 mm kn/m² Klasa zgodnie z EN 12825*** PAV023C1A 3

4 30L PŁYTA WIÓROWA 28 mm Rdzeń z płyty wiórowej o grubości 28 mm i gęstości 650 kg/m 3 nasączonej wysokiej jakości nietoksyczną żywicą formaldehydową. 30LF chroniącą przed ogniem i wilgocią a jednocześnie pełni rolę instalacji wyrównawczej zapewniającej 30LL Dla zapewnienia sztywności giętnej i odporności mechanicznej spodnia część panelu jest powleczona laminatem twardoplastycznym. Krawędź LINE Płyta podłogowa posiada zabezpieczenie krawędzi bocznych z samogasnącej, cichej taśmy plastikowej o grubości 0,45 mm nie zawierającej PCV. Grubość EN mm 28 ± 0,3 Gęstość kg/m³ 650 ±5% Ciężar kg 6.6 ±5% Opór elektryczny poprzeczny EN 1081 Ω 1 x LL 30LF Reakcja na ogień (1) UNI EN Bfl-s1 (4) Bfl-s1 (4) Odporność ogniowa (2) UNI EN REI 15 (4) REI 15 (4) Izolacyjność od dźwięków powietrznych (db) (3) UNI EN ISO (4) 31 (4) Izolacyjność od dźwięków uderzeniowych (db) (3) UNI EN ISO (4) 18 (4) (1) Wykończenie części spodniej folią aluminiową lub blachą stalową nie wpływa negatywnie na odporność ogniową, gdyż nie są to materiały organiczne ułatwiające rozprzestrzenianie się ognia. (4) Dane prognozowane. 30LL + typ konstrukcji wsporczej 30LF + typ konstrukcji wsporczej typ obciążenia S L M P H S L M P H płyty z wykończeniem powierzchni: L Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** PAV023C1A

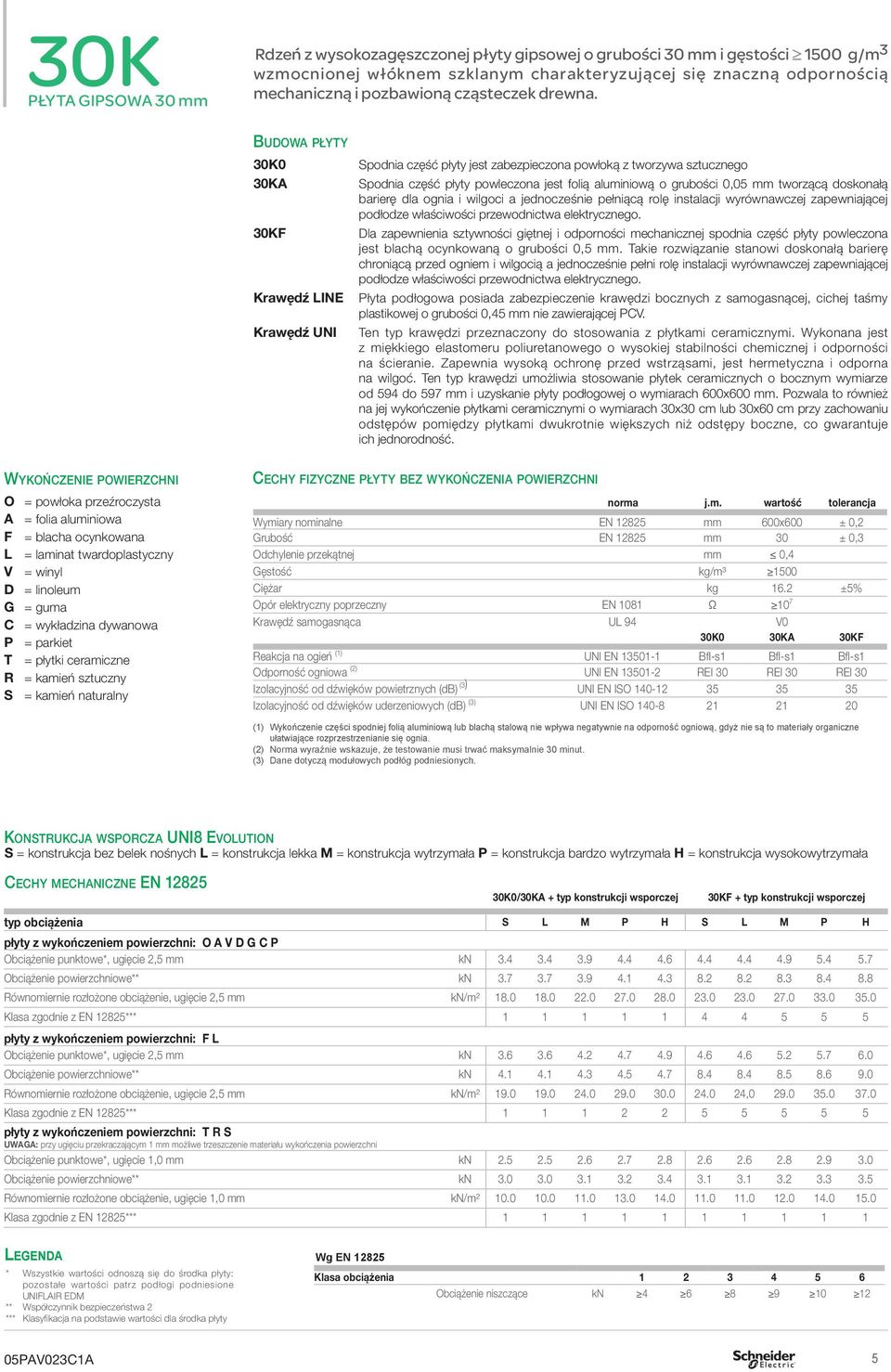

5 30K PŁYTA GIPSOWA 30 mm Rdzeń z wysokozagęszczonej płyty gipsowej o grubości 30 mm i gęstości 1500 g/ m 3 wzmocnionej włóknem szklanym charakteryzującej się znaczną odpornością mechaniczną i pozbawioną cząsteczek drewna. 30K0 30KA 30KF Krawędź LINE Krawędź UNI Spodnia część płyty jest zabezpieczona powłoką z tworzywa sztucznego Spodnia część płyty powleczona jest folią aluminiową o grubości 0,05 mm tworzącą doskonałą barierę dla ognia i wilgoci a jednocześnie pełniącą rolę instalacji wyrównawczej zapewniającej chroniącą przed ogniem i wilgocią a jednocześnie pełni rolę instalacji wyrównawczej zapewniającej Płyta podłogowa posiada zabezpieczenie krawędzi bocznych z samogasnącej, cichej taśmy plastikowej o grubości 0,45 mm nie zawierającej PCV. Ten typ krawędzi przeznaczony do stosowania z płytkami ceramicznymi. Wykonana jest z miękkiego elastomeru poliuretanowego o wysokiej stabilności chemicznej i odporności na ścieranie. Zapewnia wysoką ochronę przed wstrząsami, jest hermetyczna i odporna na wilgoć. Ten typ krawędzi umożliwia stosowanie płytek ceramicznych o bocznym wymiarze od 594 do 597 mm i uzyskanie płyty podłogowej o wymiarach 600x600 mm. Pozwala to również na jej wykończenie płytkami ceramicznymi o wymiarach 30x30 cm lub 30x60 cm przy zachowaniu odstępów pomiędzy płytkami dwukrotnie większych niż odstępy boczne, co gwarantuje ich jednorodność. O = powłoka przeźroczysta A = folia aluminiowa F = blacha ocynkowana V = winyl D = linoleum G = guma C = wykładzina dywanowa P = parkiet T = płytki ceramiczne R = kamień sztuczny Grubość EN mm 30 ± 0,3 Gęstość kg/m³ 1500 Ciężar kg 16.2 ±5% Opór elektryczny poprzeczny EN 1081 Ω K0 30KA 30KF Reakcja na ogień (1) UNI EN Bfl-s1 Bfl-s1 Bfl-s1 Odporność ogniowa (2) UNI EN REI 30 REI 30 REI 30 Izolacyjność od dźwięków powietrznych (db) (3) UNI EN ISO Izolacyjność od dźwięków uderzeniowych (db) (3) UNI EN ISO (1) Wykończenie części spodniej folią aluminiową lub blachą stalową nie wpływa negatywnie na odporność ogniową, gdyż nie są to materiały organiczne ułatwiające rozprzestrzenianie się ognia. 30K0/30KA + typ konstrukcji wsporczej 30KF + typ konstrukcji wsporczej typ obciążenia S L M P H S L M P H płyty z wykończeniem powierzchni: O A V D G C P Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: F L Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² , Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: T R S UWAGA: przy ugięciu przekraczającym 1 mm możliwe trzeszczenie materiału wykończenia powierzchni Obciążenie punktowe*, ugięcie 1,0 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 1,0 mm kn/m² Klasa zgodnie z EN 12825*** PAV023C1A 5

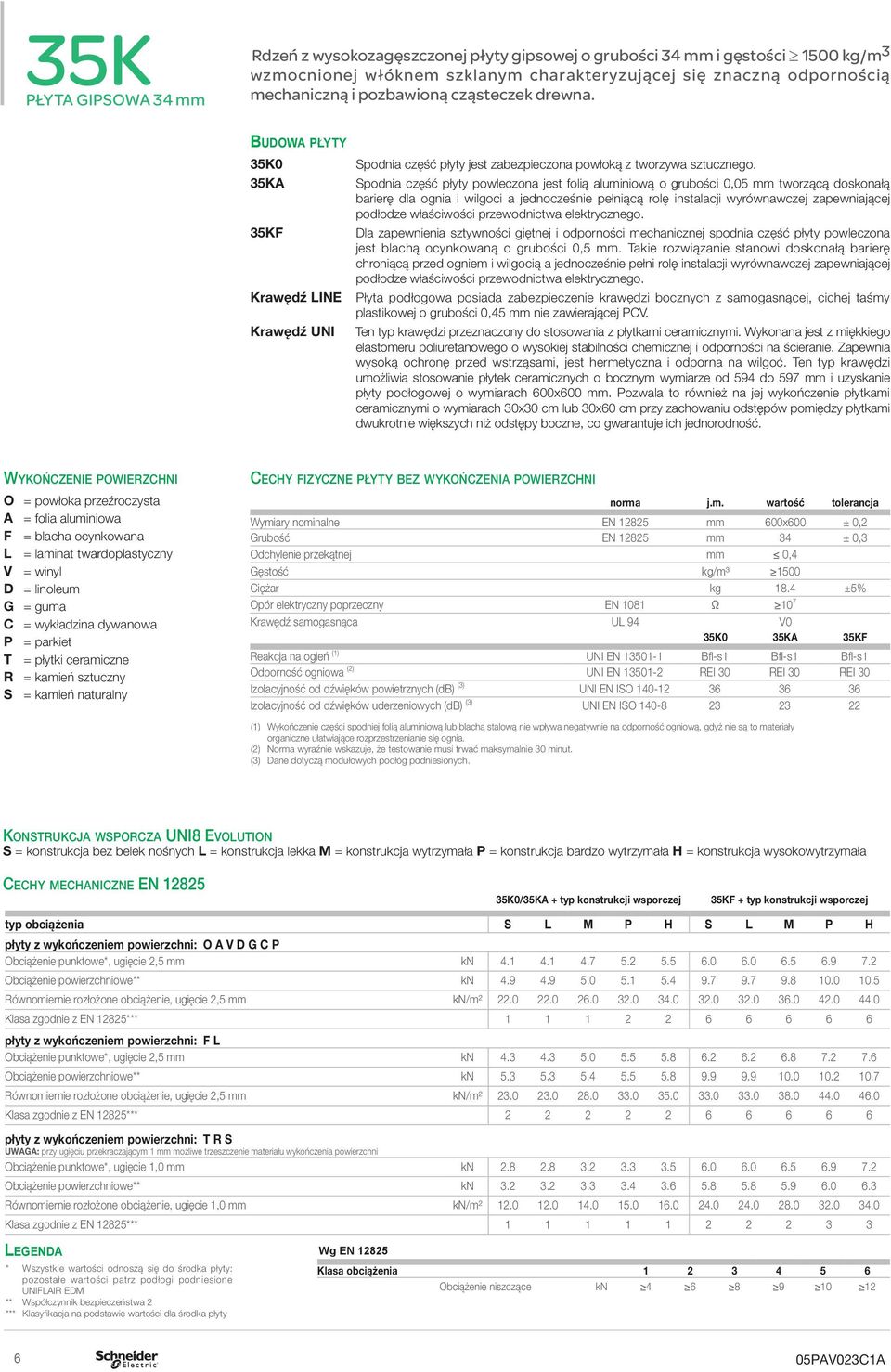

6 35K PŁYTA GIPSOWA 34 mm Rdzeń z wysokozagęszczonej płyty gipsowej o grubości 34 mm i gęstości 1500 kg/ m 3 wzmocnionej włóknem szklanym charakteryzującej się znaczną odpornością mechaniczną i pozbawioną cząsteczek drewna. 35K0 35KA 35KF Krawędź LINE Krawędź UNI Spodnia część płyty jest zabezpieczona powłoką z tworzywa sztucznego. Spodnia część płyty powleczona jest folią aluminiową o grubości 0,05 mm tworzącą doskonałą barierę dla ognia i wilgoci a jednocześnie pełniącą rolę instalacji wyrównawczej zapewniającej chroniącą przed ogniem i wilgocią a jednocześnie pełni rolę instalacji wyrównawczej zapewniającej Płyta podłogowa posiada zabezpieczenie krawędzi bocznych z samogasnącej, cichej taśmy plastikowej o grubości 0,45 mm nie zawierającej PCV. Ten typ krawędzi przeznaczony do stosowania z płytkami ceramicznymi. Wykonana jest z miękkiego elastomeru poliuretanowego o wysokiej stabilności chemicznej i odporności na ścieranie. Zapewnia wysoką ochronę przed wstrząsami, jest hermetyczna i odporna na wilgoć. Ten typ krawędzi umożliwia stosowanie płytek ceramicznych o bocznym wymiarze od 594 do 597 mm i uzyskanie płyty podłogowej o wymiarach 600x600 mm. Pozwala to również na jej wykończenie płytkami ceramicznymi o wymiarach 30x30 cm lub 30x60 cm przy zachowaniu odstępów pomiędzy płytkami dwukrotnie większych niż odstępy boczne, co gwarantuje ich jednorodność. O = powłoka przeźroczysta A = folia aluminiowa F = blacha ocynkowana V = winyl D = linoleum G = guma C = wykładzina dywanowa P = parkiet T = płytki ceramiczne R = kamień sztuczny Grubość EN mm 34 ± 0,3 Gęstość kg/m³ 1500 Ciężar kg 18.4 ±5% Opór elektryczny poprzeczny EN 1081 Ω K0 35KA 35KF Reakcja na ogień (1) UNI EN Bfl-s1 Bfl-s1 Bfl-s1 Odporność ogniowa (2) UNI EN REI 30 REI 30 REI 30 Izolacyjność od dźwięków powietrznych (db) (3) UNI EN ISO Izolacyjność od dźwięków uderzeniowych (db) (3) UNI EN ISO (1) Wykończenie części spodniej folią aluminiową lub blachą stalową nie wpływa negatywnie na odporność ogniową, gdyż nie są to materiały organiczne ułatwiające rozprzestrzenianie się ognia. 35K0/35KA + typ konstrukcji wsporczej 35KF + typ konstrukcji wsporczej typ obciążenia S L M P H S L M P H płyty z wykończeniem powierzchni: O A V D G C P Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: F L Obciążenie punktowe*, ugięcie 2,5 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 2,5 mm kn/m² Klasa zgodnie z EN 12825*** płyty z wykończeniem powierzchni: T R S UWAGA: przy ugięciu przekraczającym 1 mm możliwe trzeszczenie materiału wykończenia powierzchni Obciążenie punktowe*, ugięcie 1,0 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 1,0 mm kn/m² Klasa zgodnie z EN 12825*** PAV023C1A

7 15K PŁYTA GIPSOWA 12,5 mm Rdzeń wykonany z wysokozagęszczonej płyty gipsowej o grubości 12,5 mm i gęstości 1150 kg/m 3, wzmocnionej włóknem szklanym charakteryzującej się znaczną odpornością mechaniczną i pozbawioną cząsteczek drewna. 15KF chroniącą przed ogniem i wilgocią a jednocześnie pełni rolę instalacji wyrównawczej zapewniającej Krawędź LINE Płyta podłogowa posiada zabezpieczenie krawędzi bocznych z samogasnącej, cichej taśmy plastikowej o grubości 0,45 mm nie zawierającej PCV w kolorze czarnym. Grubość EN mm 12.5 ± 0,3 Gęstość kg/m³ 1150 ±5% Ciężar* kg 4.8 ±5% Opór elektryczny poprzeczny EN 1081 Ω 10 7 *ciężar wykończenia z granitu naturalnego (S) - 1 kg/mm. Reakcja na ogień (1) UNI EN Bfl-s1 (4) Odporność ogniowa (2) UNI EN REI 15 (4) Izolacyjność od dźwięków powietrznych (db) (3) UNI EN ISO Izolacyjność od dźwięków uderzeniowych (db) (3) UNI EN ISO (1) Wykończenie części spodniej folią aluminiową lub blachą stalową nie wpływa negatywnie na odporność ogniową, gdyż nie są to materiały organiczne ułatwiające rozprzestrzenianie się ognia. (4) Dane prognozowane. 15KF 15KF + typ konstrukcji wsporczej typ obciążenia S L M P H S L M P H S L M P H płyty z wykończeniem powierzchni: S Obciążenie punktowe*, ugięcie 1,0 mm kn Obciążenie powierzchniowe** kn Równomiernie rozłożone obciążenie, ugięcie 1,0 mm kn/m² Klasa zgodnie z EN 12825*** PAV023C1A 7
